2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-133
0 방향지시 및 차선변경
시동 「ON」 또는 시동 상태에서 작동됩니다.
차량의 이동 방향을 예고하기 위해 사용하십시
오. 방향을 좌·우측으로 전환하고자 할 때, 조명스
위치를 아래 또는 위(A)로 움직이십시오. 계기판
에 해당 방향전환 표시등이 점등됩니다.
스위치 조작 시, 스위치를 고정위치(A)까지 밀지
않으면(B) 손을 놓았을 때, 자동으로 스위치가 원
위치로 되고, 방향 표시등이 소등됩니다.
ODM042250ODM042250
▶원터치 방향지시등
차선 변경시 조명 스위치를 원하는 방향으로
살짝 움직여 스위치가 다시 원위치되더라도
방향지시등은 작동됩니다. 이는 차선 변경 시
방향지시등 스위치를 잡고있지 않더라도 작동
되도록 도와주는 기능입니다.
운전자가 직접 원터치 방향지시등 기능을 해
제하거나 작동횟수(3회, 5회, 7회)를 설정할 수
있습니다.
※ 자세한 내용은 4장 「사용자 설정」을 참조하십
시오.
주 의
점멸이 이상하게 빠르거나 너무 느릴 때는 전
구의 단선이나 접촉 불량일 수 있습니다.
0 안개등
안개나 눈, 비 등으로 차량식별이 어려울 때 사고
를 미연에 방지하기 위해 사용합니다.
미등을 켠 상태에서 안개등 스위치(1)를 위로 올
리면 안개등이 켜지며, 다시 스위치(1)를 올리면
안개등이 꺼집니다.
ODM042251ODM042251
주 의
전력 소모가 크므로 비나 안개 등으로 시계가
나쁜 경우에만 사용하고 그렇지 않은 경우에
는 끄십시오.

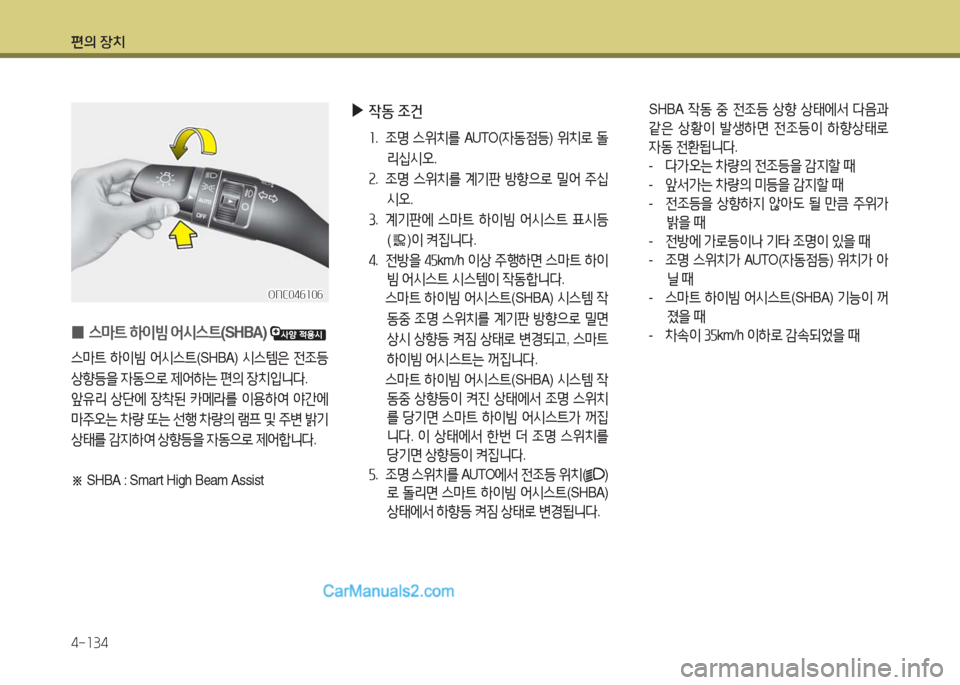

편의 장치
4-134
0스마트 하이빔 어시스트(SHBA)
스마트 하이빔 어시스트(SHBA) 시스템은 전조등
상향등을 자동으로 제어하는 편의 장치입니다.
앞유리 상단에 장착된 카메라를 이용하여 야간에
마주오는 차량 또는 선행 차량의 램프 및 주변 밝기
상태를 감지하여 상향등을 자동으로 제어합니다.
※ SHBA : Smart High Beam Assist
ONC046106ONC046106
▶작동 조건
1. 조명 스위치를 AUTO(자동점등) 위치로 돌
리십시오.
2. 조명 스위치를 계기판 방향으로 밀어 주십
시오.
3. 계기판에 스마트 하이빔 어시스트 표시등
()이 켜집니다.
4. 전방을 45km/h 이상 주행하면 스마트 하이
빔 어시스트 시스템이 작동합니다.
스마트 하이빔 어시스트(SHBA) 시스템 작
동중 조명 스위치를 계기판 방향으로 밀면
상시 상향등 켜짐 상태로 변경되고, 스마트
하이빔 어시스트는 꺼집니다.
스마트 하이빔 어시스트(SHBA) 시스템 작
동중 상향등이 켜진 상태에서 조명 스위치
를 당기면 스마트 하이빔 어시스트가 꺼집
니다. 이 상태에서 한번 더 조명 스위치를
당기면 상향등이 켜집니다.
5. 조명 스위치를 AUTO에서 전조등 위치()
로 돌리면 스마트 하이빔 어시스트(SHBA)
상태에서 하향등 켜짐 상태로 변경됩니다.
SHBA 작동 중 전조등 상향 상태에서 다음과
같은 상황이 발생하면 전조등이 하향상태로
자동 전환됩니다.
- 다가오는 차량의 전조등을 감지할 때
- 앞서가는 차량의 미등을 감지할 때
- 전조등을 상향하지 않아도 될 만큼 주위가
밝을 때
- 전방에 가로등이나 기타 조명이 있을 때
- 조명 스위치가 AUTO(자동점등) 위치가 아
닐 때
- 스마트 하이빔 어시스트(SHBA) 기능이 꺼
졌을 때
- 차속이 35km/h 이하로 감속되었을 때

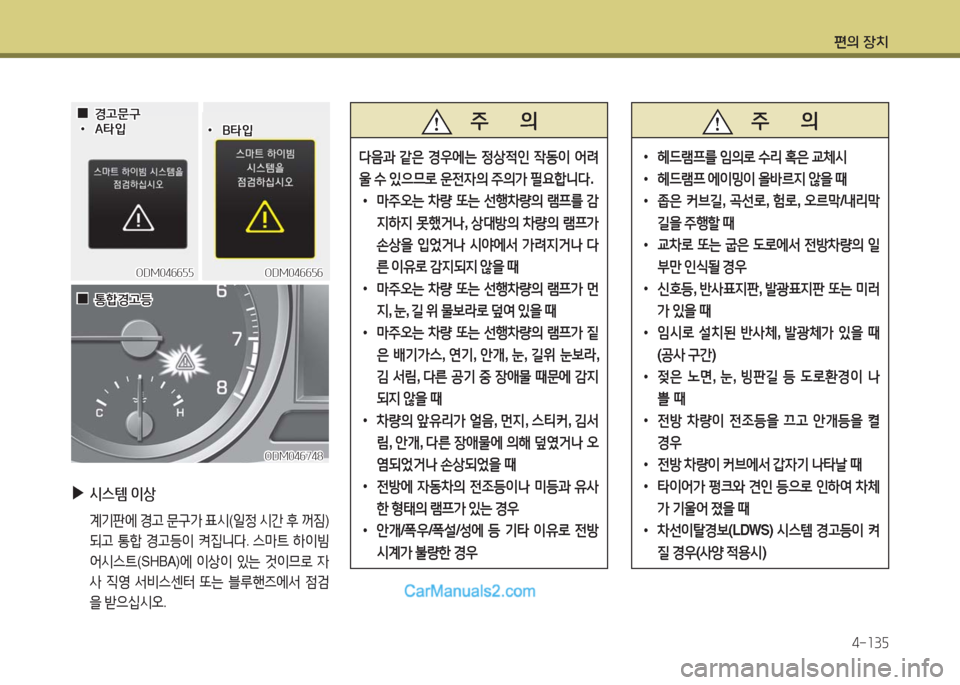

편의 장치
4-135
ODM046748ODM046748
▶시스템 이상
계기판에 경고 문구가 표시(일정 시간 후 꺼짐)
되고 통합 경고등이 켜집니다. 스마트 하이빔
어시스트(SHBA)에 이상이 있는 것이므로 자
사 직영 서비스센터 또는 블루핸즈에서 점검
을 받으십시오.
00경고문구경고문구 ••A타입A타입 ••B타입B타입
ODM046655ODM046655ODM046656ODM046656
00통합경고등 통합경고등
주 의
다음과 같은 경우에는 정상적인 작동이 어려
울 수 있으므로 운전자의 주의가 필요합니다.
•마주오는 차량 또는 선행차량의 램프를 감
지하지 못했거나, 상대방의 차량의 램프가
손상을 입었거나 시야에서 가려지거나 다
른 이유로 감지되지 않을 때
•마주오는 차량 또는 선행차량의 램프가 먼
지, 눈, 길 위 물보라로 덮여 있을 때
•마주오는 차량 또는 선행차량의 램프가 짙
은 배기가스, 연기, 안개, 눈, 길위 눈보라,
김 서림, 다른 공기 중 장애물 때문에 감지
되지 않을 때
•차량의 앞유리가 얼음, 먼지, 스티커, 김서
림, 안개, 다른 장애물에 의해 덮였거나 오
염되었거나 손상되었을 때
•전방에 자동차의 전조등이나 미등과 유사
한 형태의 램프가 있는 경우
•안개/폭우/폭설/성에 등 기타 이유로 전방
시계가 불량한 경우
주 의
•헤드램프를 임의로 수리 혹은 교체시
•헤드램프 에이밍이 올바르지 않을 때
•좁은 커브길, 곡선로, 험로, 오르막/내리막
길을 주행할 때
•교차로 또는 굽은 도로에서 전방차량의 일
부만 인식될 경우
•신호등, 반사표지판, 발광표지판 또는 미러
가 있을 때
•임시로 설치된 반사체, 발광체가 있을 때
(공사 구간)
•젖은 노면, 눈, 빙판길 등 도로환경이 나
쁠 때
•전방 차량이 전조등을 끄고 안개등을 켤
경우
•전방 차량이 커브에서 갑자기 나타날 때
•타이어가 펑크와 견인 등으로 인하여 차체
가 기울어 졌을 때
•차선이탈경보(LDWS) 시스템 경고등이 켜
질 경우(사양 적용시)

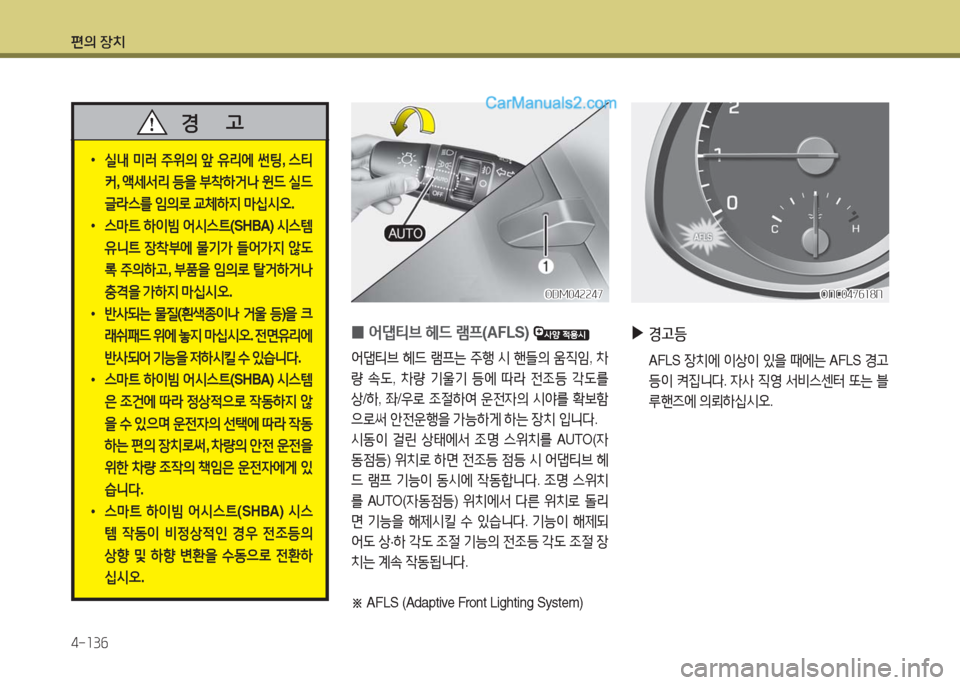

편의 장치
4-136
•실내 미러 주위의 앞 유리에 썬팅, 스티
커, 액세서리 등을 부착하거나 윈드 실드
글라스를 임의로 교체하지 마십시오.
•스마트 하이빔 어시스트(SHBA) 시스템
유니트 장착부에 물기가 들어가지 않도
록 주의하고, 부품을 임의로 탈거하거나
충격을 가하지 마십시오.
•반사되는 물질(흰색종이나 거울 등)을 크
래쉬패드 위에 놓지 마십시오. 전면유리에
반사되어 기능을 저하시킬 수 있습니다.
•스마트 하이빔 어시스트(SHBA) 시스템
은 조건에 따라 정상적으로 작동하지 않
을 수 있으며 운전자의 선택에 따라 작동
하는 편의 장치로써, 차량의 안전 운전을
위한 차량 조작의 책임은 운전자에게 있
습니다.
•스마트 하이빔 어시스트(SHBA) 시스
템 작동이 비정상적인 경우 전조등의
상향 및 하향 변환을 수동으로 전환하
십시오.
경 고
▶경고등
AFLS 장치에 이상이 있을 때에는 AFLS 경고
등이 켜집니다. 자사 직영 서비스센터 또는 블
루핸즈에 의뢰하십시오.
ODM042247ODM042247ONC047618NONC047618N
0 어댑티브 헤드 램프(AFLS)
어댑티브 헤드 램프는 주행 시 핸들의 움직임, 차
량 속도, 차량 기울기 등에 따라 전조등 각도를
상/하, 좌/우로 조절하여 운전자의 시야를 확보함
으로써 안전운행을 가능하게 하는 장치 입니다.
시동이 걸린 상태에서 조명 스위치를 AUTO(자
동점등) 위치로 하면 전조등 점등 시 어댑티브 헤
드 램프 기능이 동시에 작동합니다. 조명 스위치
를 AUTO(자동점등) 위치에서 다른 위치로 돌리
면 기능을 해제시킬 수 있습니다. 기능이 해제되
어도 상·하 각도 조절 기능의 전조등 각도 조절 장
치는 계속 작동됩니다.
※ AFLS (Adaptive Front Lighting System)

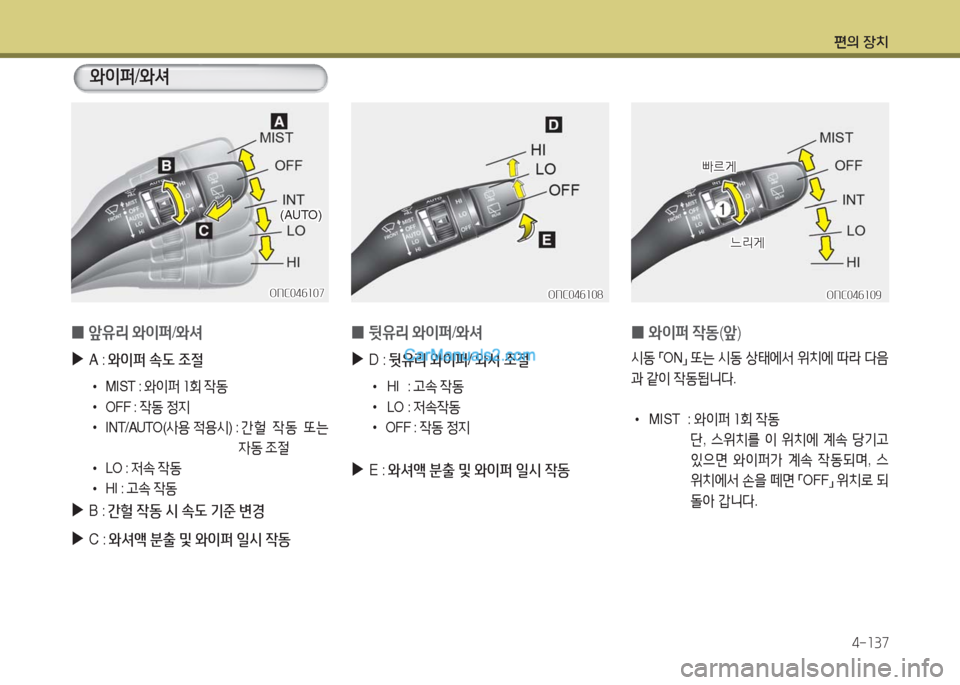

편의 장치
4-137
0 뒷유리 와이퍼/와셔
▶D : 뒷유리 와이퍼/ 와셔 조절
• H I : 고속 작동
• L O : 저속작동
•OFF : 작동 정지
▶E : 와셔액 분출 및 와이퍼 일시 작동
ONC046108ONC046108
와이퍼/와셔
0 앞유리 와이퍼/와셔
▶A : 와이퍼 속도 조절
•MIST : 와이퍼 1회 작동
•OFF : 작동 정지
•INT/AUTO(사용 적용시) : 간헐 작동 또는
자동 조절
•LO : 저속 작동
•HI : 고속 작동
▶B : 간헐 작동 시 속도 기준 변경
▶C : 와셔액 분출 및 와이퍼 일시 작동
ONC046107ONC046107
0 와이퍼 작동(앞)
시동 「ON」 또는 시동 상태에서 위치에 따라 다음
과 같이 작동됩니다.
•MIST : 와이퍼 1회 작동
단, 스위치를 이 위치에 계속 당기고
있으면 와이퍼가 계속 작동되며, 스
위치에서 손을 떼면 「OFF」 위치로 되
돌아 갑니다.
ONC046109ONC046109
빠르게빠르게
느리게느리게
(AUTO)(AUTO)

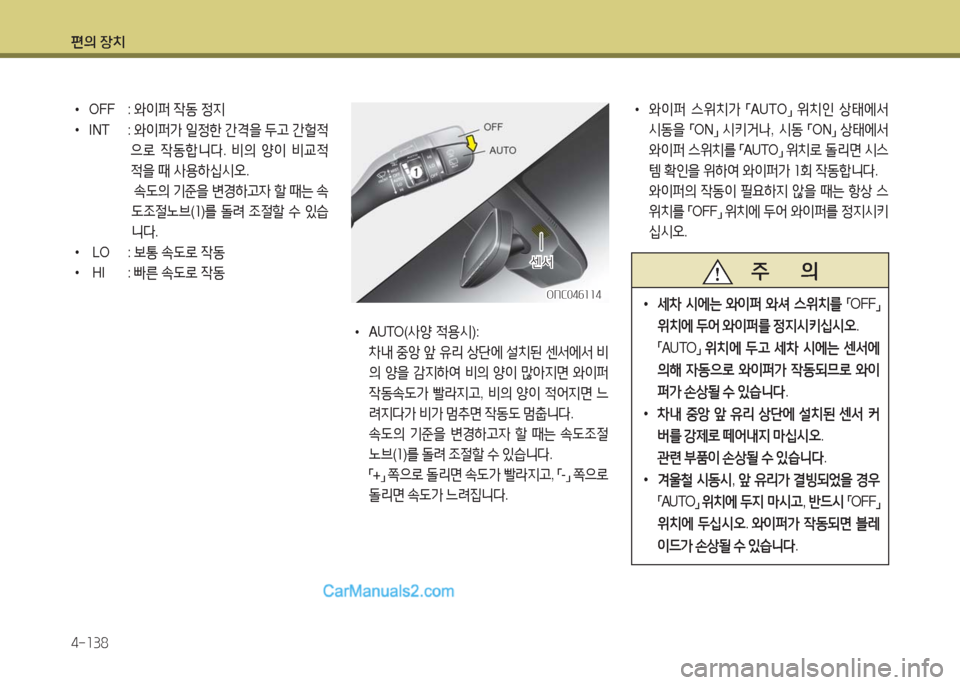

편의 장치
4-138
ONC046114ONC046114
센서센서
•와이퍼 스위치가 「AUTO」 위치인 상태에서
시동을 「ON」 시키거나, 시동 「ON」 상태에서
와이퍼 스위치를 「AUTO」 위치로 돌리면 시스
템 확인을 위하여 와이퍼가 1회 작동합니다.
와이퍼의 작동이 필요하지 않을 때는 항상 스
위치를 「OFF」 위치에 두어 와이퍼를 정지시키
십시오.
•AUTO(사양 적용시):
차내 중앙 앞 유리 상단에 설치된 센서에서 비
의 양을 감지하여 비의 양이 많아지면 와이퍼
작동속도가 빨라지고, 비의 양이 적어지면 느
려지다가 비가 멈추면 작동도 멈춥니다.
속도의 기준을 변경하고자 할 때는 속도조절
노브(1)를 돌려 조절할 수 있습니다.
「+」 쪽으로 돌리면 속도가 빨라지고, 「-」 쪽으로
돌리면 속도가 느려집니다.
•OFF : 와이퍼 작동 정지
•INT : 와이퍼가 일정한 간격을 두고 간헐적
으로 작동합니다. 비의 양이 비교적
적을 때 사용하십시오.
속도의 기준을 변경하고자 할 때는 속
도조절노브(1)를 돌려 조절할 수 있습
니다.
• LO : 보통 속도로 작동
• HI : 빠른 속도로 작동 주 의
•세차 시에는 와이퍼 와셔 스위치를 「OFF」
위치에 두어 와이퍼를 정지시키십시오.
「AUTO」 위치에 두고 세차 시에는 센서에
의해 자동으로 와이퍼가 작동되므로 와이
퍼가 손상될 수 있습니다.
•차내 중앙 앞 유리 상단에 설치된 센서 커
버를 강제로 떼어내지 마십시오.
관련 부품이 손상될 수 있습니다.
•겨울철 시동시, 앞 유리가 결빙되었을 경우
「AUTO」 위치에 두지 마시고, 반드시 「OFF」
위치에 두십시오. 와이퍼가 작동되면 블레
이드가 손상될 수 있습니다.

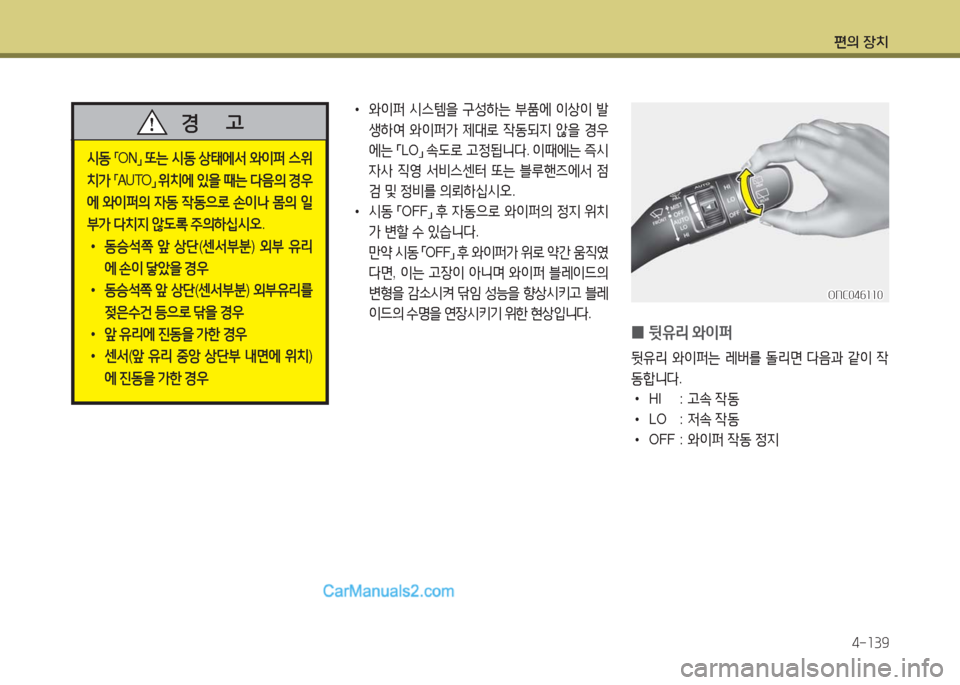

편의 장치
4-139
ONC046110ONC046110
0 뒷유리 와이퍼
뒷유리 와이퍼는 레버를 돌리면 다음과 같이 작
동합니다.
•HI : 고속 작동
•LO : 저속 작동
•OFF : 와이퍼 작동 정지
•와이퍼 시스템을 구성하는 부품에 이상이 발
생하여 와이퍼가 제대로 작동되지 않을 경우
에는 「LO」 속도로 고정됩니다. 이때에는 즉시
자사 직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 의뢰하십시오.
•시동 「OFF」 후 자동으로 와이퍼의 정지 위치
가 변할 수 있습니다.
만약 시동 「OFF」 후 와이퍼가 위로 약간 움직였
다면, 이는 고장이 아니며 와이퍼 블레이드의
변형을 감소시켜 닦임 성능을 향상시키고 블레
이드의 수명을 연장시키기 위한 현상입니다.
시동 「ON」 또는 시동 상태에서 와이퍼 스위
치가 「AUTO」 위치에 있을 때는 다음의 경우
에 와이퍼의 자동 작동으로 손이나 몸의 일
부가 다치지 않도록 주의하십시오.
•동승석쪽 앞 상단(센서부분) 외부 유리
에 손이 닿았을 경우
•동승석쪽 앞 상단(센서부분) 외부유리를
젖은수건 등으로 닦을 경우
•앞 유리에 진동을 가한 경우
•센서(앞 유리 중앙 상단부 내면에 위치)
에 진동을 가한 경우
경 고

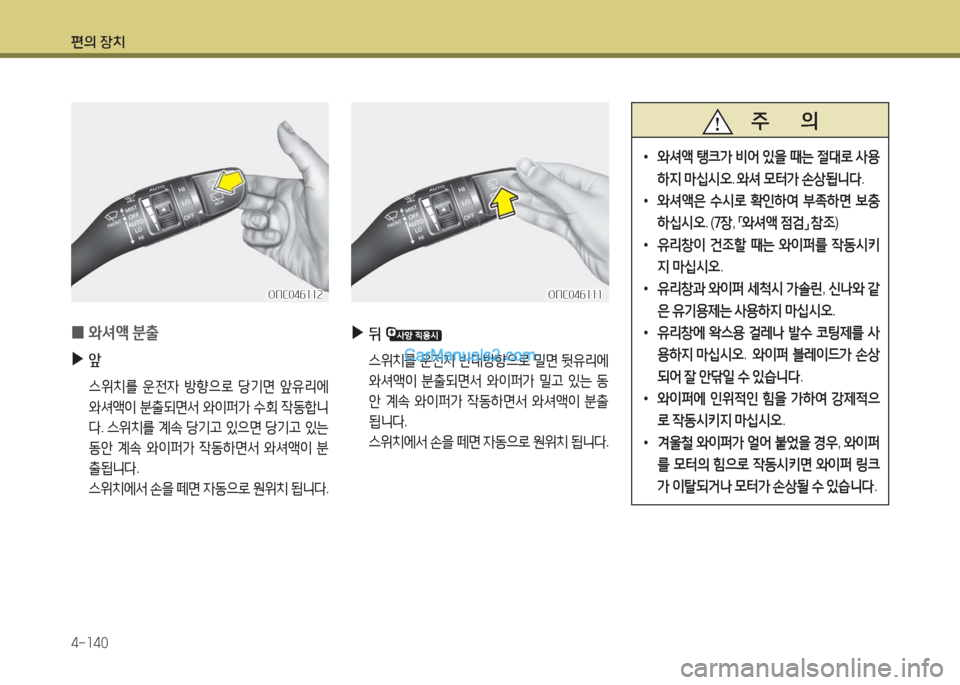

편의 장치
4-140
0 와셔액 분출
▶앞
스위치를 운전자 방향으로 당기면 앞유리에
와셔액이 분출되면서 와이퍼가 수회 작동합니
다. 스위치를 계속 당기고 있으면 당기고 있는
동안 계속 와이퍼가 작동하면서 와셔액이 분
출됩니다.
스위치에서 손을 떼면 자동으로 원위치 됩니다.
ONC046112ONC046112
주 의
•와셔액 탱크가 비어 있을 때는 절대로 사용
하지 마십시오. 와셔 모터가 손상됩니다.
•와셔액은 수시로 확인하여 부족하면 보충
하십시오. (7장, 「와셔액 점검」 참조)
•유리창이 건조할 때는 와이퍼를 작동시키
지 마십시오.
•유리창과 와이퍼 세척시 가솔린, 신나와 같
은 유기용제는 사용하지 마십시오.
•유리창에 왁스용 걸레나 발수 코팅제를 사
용하지 마십시오. 와이퍼 블레이드가 손상
되어 잘 안닦일 수 있습니다.
•와이퍼에 인위적인 힘을 가하여 강제적으
로 작동시키지 마십시오.
•겨울철 와이퍼가 얼어 붙었을 경우, 와이퍼
를 모터의 힘으로 작동시키면 와이퍼 링크
가 이탈되거나 모터가 손상될 수 있습니다.
▶뒤
스위치를 운전자 반대방향으로 밀면 뒷유리에
와셔액이 분출되면서 와이퍼가 밀고 있는 동
안 계속 와이퍼가 작동하면서 와셔액이 분출
됩니다.
스위치에서 손을 떼면 자동으로 원위치 됩니다.
ONC046111ONC046111
