2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

안내
1-4
그림 목차(내관도 I)
ONC016003ONC016003
1. 운전자세 메모리 시스템 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-44
2. 도어 열림 레버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
3. 실외 미러 접이 버튼............................................ 4-59
4. 실외 미러 조절 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
5. 유리창 개폐 잠금 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-33
6. 중앙 도어 잠금 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16
7. 유리창 개폐 스위치............................................. 4-29
8. 연료주입구 열림 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-36
9. 계기판 조명 조절기............................................. 4-62
10. 통합주행모드 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-63
11. 경사로 저속 주행(DBC) 버튼 ..............................5-44
12. 차체 자세 제어(ESC)작동 정지 버튼 ................ 5-40
13. 후측방 경보 시스템 작동 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-96
14. 차선이탈 경보 시스템(LDWS) 작동 버튼 ..........5-91
15. 스티어링 휠 히터 버튼 .........................................4-49
16. 공회전 제한 시스템(ISG) 해제 버튼....................5-58
17. 4륜 구동 고정 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-18
18. 스티어링 휠(조향 핸들) ...................................... 4-48
19. 스티어링 휠 높이 조절 레버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-49
20 실내 퓨즈 패널 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64
21. 엔진 후드 열림 레버............................................ 4-34
22. 좌석 ....................................................................... 3-2 ※ 본 도안은 설명을 위한 샘플로 차량의 엔진 또는 옵션에 따라 위치 및 형상이 다를 수 있습니다.

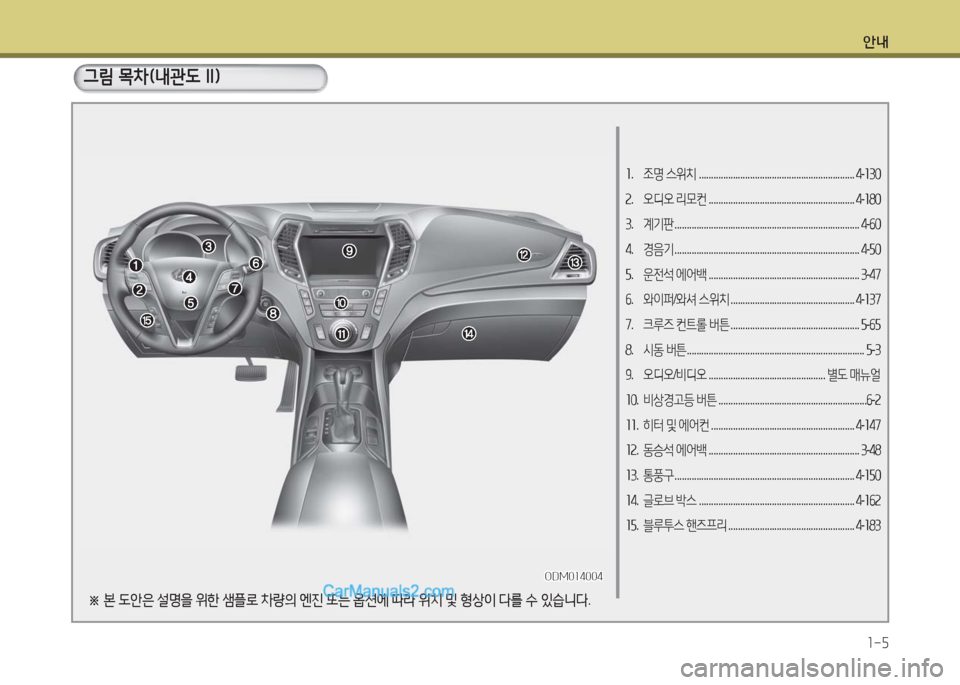

안내
1-5
그림 목차(내관도 II)
1. 조명 스위치 ................................................................4-130
2. 오디오 리모컨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-180
3. 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-60
4. 경음기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-50
5. 운전석 에어백 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-47
6. 와이퍼/와셔 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-137
7. 크루즈 컨트롤 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-65
8. 시동 버튼 ......................................................................... 5-3
9. 오디오/비디오 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .별도 매뉴얼
10. 비상경고등 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2
11. 히터 및 에어컨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-147
12. 동승석 에어백 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-48
13. 통풍구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-150
14. 글로브 박스 ................................................................4-162
15. 블루투스 핸즈프리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-183
ODM014004ODM014004
※ 본 도안은 설명을 위한 샘플로 차량의 엔진 또는 옵션에 따라 위치 및 형상이 다를 수 있습니다.

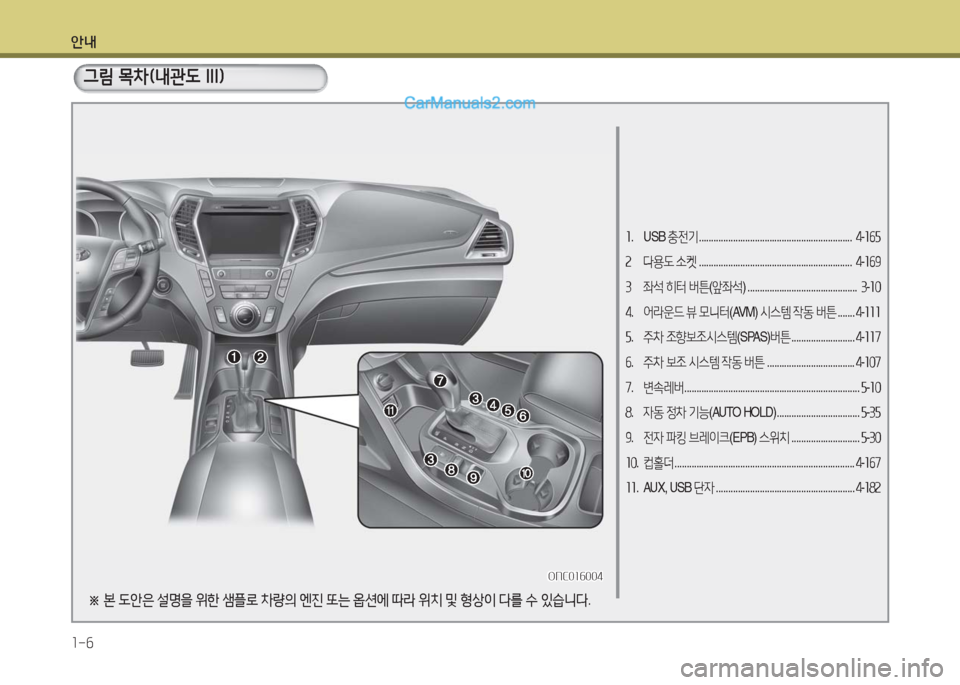

안내
1-6
그림 목차(내관도 III)
1. U S B 충전기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-165
2 다용도 소켓 ............................................................... 4-169
3 좌석 히터 버튼(앞좌석) ............................................. 3-10
4. 어라운드 뷰 모니터(AVM) 시스템 작동 버튼 . . . . . . .4-111
5. 주차 조향보조시스템(SPAS)버튼 . . . . . . . . . . . . . . . . . . . . . . . . . .4-117
6. 주차 보조 시스템 작동 버튼 ....................................4-107
7. 변속레버 ........................................................................5-10
8. 자동 정차 기능(AUTO HOLD) ..................................5-35
9. 전자 파킹 브레이크(EPB) 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-30
10. 컵홀더 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-167
11. AU X , U S B 단자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-182
ONC016004ONC016004
※ 본 도안은 설명을 위한 샘플로 차량의 엔진 또는 옵션에 따라 위치 및 형상이 다를 수 있습니다.

안내
1-7
1. 냉각수 점검 …………………………………7-33
2. 퓨즈의 교체 …………………………………7-59
3. 엔진 오일 점검 ……………………………7-30
4. 엔진 오일 주입구 …………………………7-30
5. 브레이크 액 점검 …………………………7-36
6. 에어클리너 점검 ……………………………7-40
7. 연료필터(디젤차량) ………………………7-39
8. 배터리 점검 …………………………………7-48
9. 라디에이터 캡 ………………………………7-33
10. 와셔액 점검 …………………………………7-37
※ 추천오일 및 용량 ……………………………8-4
(각종 오일류의 용량 및 추천사양)
그림 목차(엔진룸)
※ 본 도안은 설명을 위한 샘플로 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.
0디젤엔진 (R 2.2)
ODM016005ODM016005

안내
1-8
1. 냉각수 점검 …………………………………7-33
2. 엔진 오일 주입구 …………………………7-30
3. 브레이크 액 점검 …………………………7-36
4. 에어클리너 점검 ……………………………7-40
5. 퓨즈의 교체 …………………………………7-59
6. 배터리 점검 …………………………………7-48
7. 엔진 오일 점검 ……………………………7-30
8. 라디에이터 캡 ………………………………7-33
9. 와셔액 점검 …………………………………7-37
※ 추천오일 및 용량 ……………………………8-4
(각종 오일류의 용량 및 추천사양)
※ 본 도안은 설명을 위한 샘플로 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다.
ONCEIN2007ONCEIN2007
0가솔린엔진 (람다 3.3GDI)

1일 1회 일상 점검 실시 .................................................................2-2
엔진룸을 열고 ..................................................................................2-2
규격타이어 장착 및 타이어 공기압 수시 점검 ..........................2-3
운전석에 앉아서 ..............................................................................2-3
올바른 운전자세 ..............................................................................2-4
좌석, 스티어링 휠, 미러 조정은 출발전에 ..................................2-4
운전석 주변은 항상 깨끗이 ...........................................................2-4
안전벨트 착용 ..................................................................................2-5
탑승자를 보호하는 안전벨트 착용 ............................................2-5
기타 주의사항 ................................................................................... 2-5
에어백 관련 주의사항 ....................................................................2-6
에어백은 보조 안전장치입니다. .................................................. 2-6
유아/어린이의 에어백 관련 주의사항 ....................................... 2-6
주·정차 중 차내 수면 금지 ............................................................2-7
음주·과로 운전 금지 .......................................................................2-7
인화성·폭발성·휘발성 물질 차내 방치 금지 ..............................2-8
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 .............................2-8
주행 중 엔진 정지 금지 ..................................................................2-9
정차 또는 주차 중 휴대전화 사용 요령 .......................................2-9
어린이는 적정 보호구 착용과 함께 뒷좌석에 ......................... 2-10
차 안에 어린이만 남겨두면 위험 ..............................................2-10
주위 안전 확인.............................................................................. 2-10
주행 시 도어·테일게이트는 잠금 상태로 ................................. 2-11
주·정차 시 배기관 주변 화재 위험 ............................................2-11
밀폐된 공간에서 엔진 시동 후 차량 점검 금지 ...................... 2-11
주차 시 바퀴에 고임목 설치 ....................................................... 2-12
교차로나 철도 건널목을 건널 때 ..............................................2-12
편의장비 추가 장착 시 임의배선 사용 금지............................ 2-12
차량 개조 금지.............................................................................. 2-13
각종 시트커버류 작업 시 유의 .................................................. 2-13
자사 직영 서비스센터 또는 블루핸즈 이용 ............................. 2-13
순정부품의 사용 ........................................................................... 2-14
기타 주의 사항.............................................................................. 2-14
신차 길들이기 ............................................................................... 2-15
안전 주의 사항
2
2장 목차

안전 주의 사항

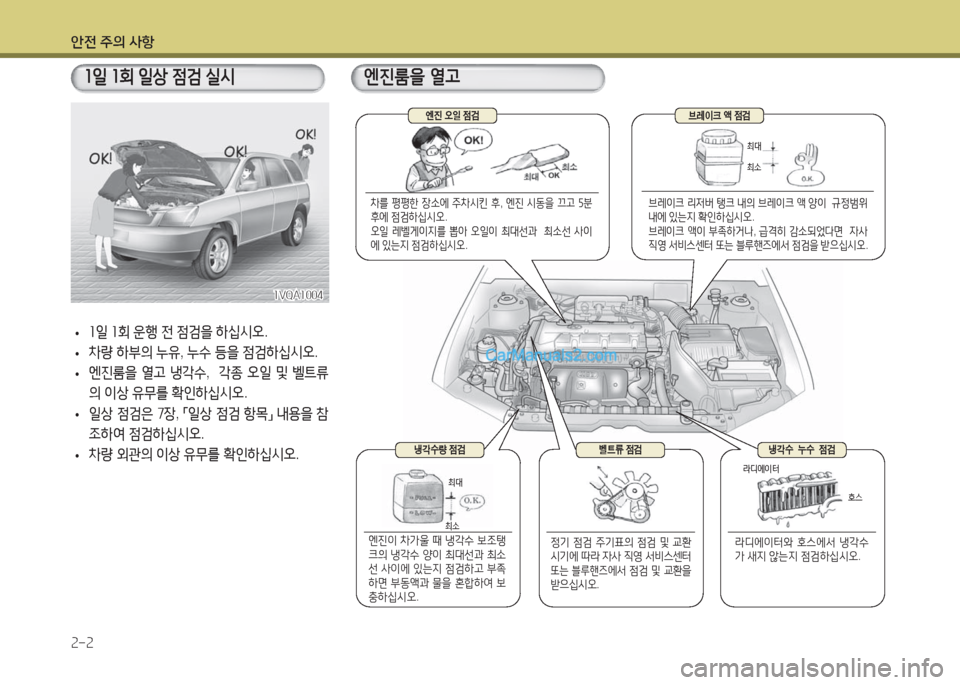

2-2
1일 1회 일상 점검 실시엔진룸을 열고
•1일 1회 운행 전 점검을 하십시오.
•차량 하부의 누유, 누수 등을 점검하십시오.
•엔진룸을 열고 냉각수, 각종 오일 및 벨트류
의 이상 유무를 확인하십시오.
•일상 점검은 7장, 「일상 점검 항목」 내용을 참
조하여 점검하십시오.
•차량 외관의 이상 유무를 확인하십시오.
차를 평평한 장소에 주차시킨 후, 엔진 시동을 끄고 5분 후에 점검하십시오. 오일 레벨게이지를 뽑아 오일이 최대선과 최소선 사이에 있는지 점검하십시오.
브레이크 리저버 탱크 내의 브레이크 액 양이 규정범위 내에 있는지 확인하십시오. 브레이크 액이 부족하거나, 급격히 감소되었다면 자사 직영 서비스센터 또는 블루핸즈에서 점검을 받으십시오.
라디에이터와 호스에서 냉각수가 새지 않는지 점검하십시오.정기 점검 주기표의 점검 및 교환시기에 따라 자사 직영 서비스센터또는 블루핸즈에서 점검 및 교환을 받으십시오.
엔진이 차가울 때 냉각수 보조탱크의 냉각수 양이 최대선과 최소선 사이에 있는지 점검하고 부족하면 부동액과 물을 혼합하여 보충하십시오.
라디에이터
호스
엔진 오일 점검 브레이크 액 점검
냉각수량 점검벨트류 점검냉각수 누수 점검
최대
최소
1VQA10041VQA1004
최대
최소

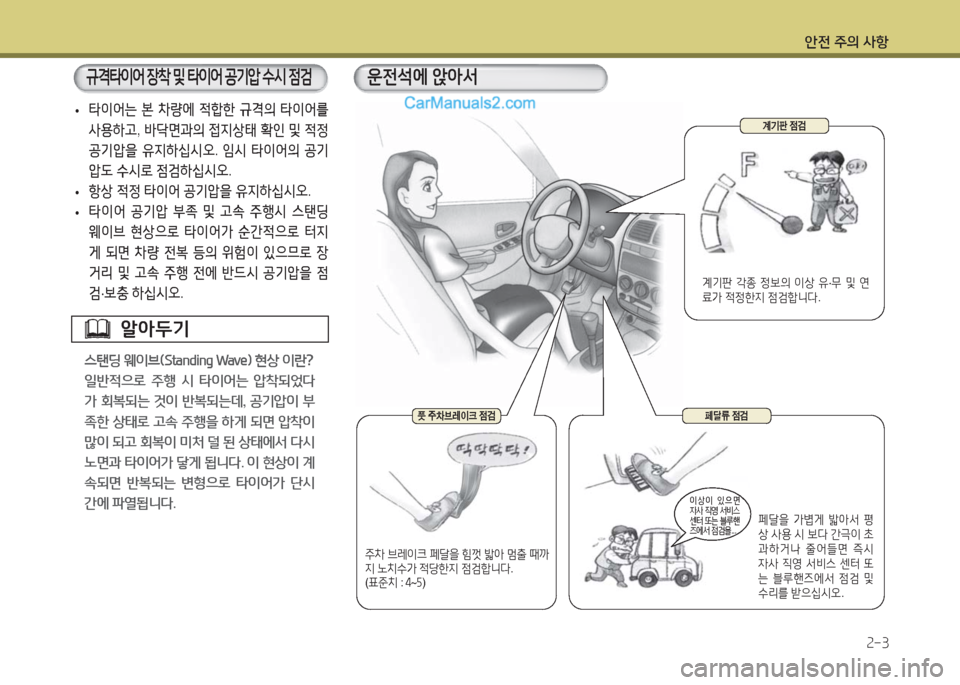

안전 주의 사항
2-3
규격타이어 장착 및 타이어 공기압 수시 점검운전석에 앉아서
계기판 각종 정보의 이상 유·무 및 연료가 적정한지 점검합니다.
페달을 가볍게 밟아서 평상 사용 시 보다 간극이 초과하거나 줄어들면 즉시 자사 직영 서비스 센터 또는 블루핸즈에서 점검 및 수리를 받으십시오.
계기판 점검
페달류 점검
이상이 있으면 자사 직영 서비스 센터 또는 블루핸즈에서 점검을...
주차 브레이크 페달을 힘껏 밟아 멈출 때까지 노치수가 적당한지 점검합니다.(표준치 : 4~5)
풋 주차브레이크 점검
•타이어는 본 차량에 적합한 규격의 타이어를
사용하고, 바닥면과의 접지상태 확인 및 적정
공기압을 유지하십시오. 임시 타이어의 공기
압도 수시로 점검하십시오.
•항상 적정 타이어 공기압을 유지하십시오.
•타이어 공기압 부족 및 고속 주행시 스탠딩
웨이브 현상으로 타이어가 순간적으로 터지
게 되면 차량 전복 등의 위험이 있으므로 장
거리 및 고속 주행 전에 반드시 공기압을 점
검·보충 하십시오.
알아두기
스탠딩 웨이브(Standing Wave) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다시
노면과 타이어가 닿게 됩니다. 이 현상이 계
속되면 반복되는 변형으로 타이어가 단시
간에 파열됩니다.
