2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

시동 및 주행

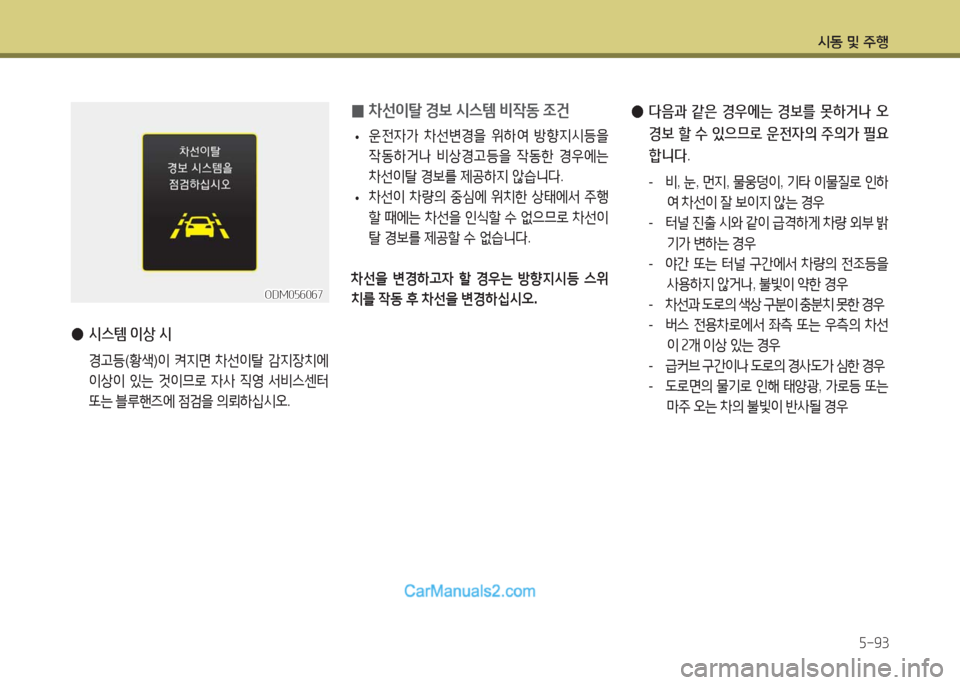

5-93
●시스템 이상 시
경고등(황색)이 켜지면 차선이탈 감지장치에
이상이 있는 것이므로 자사 직영 서비스센터
또는 블루핸즈에 점검을 의뢰하십시오.
ODM056067ODM056067
0차선이탈 경보 시스템 비작동 조건
•운전자가 차선변경을 위하여 방향지시등을
작동하거나 비상경고등을 작동한 경우에는
차선이탈 경보를 제공하지 않습니다.
•차선이 차량의 중심에 위치한 상태에서 주행
할 때에는 차선을 인식할 수 없으므로 차선이
탈 경보를 제공할 수 없습니다.
차선을 변경하고자 할 경우는 방향지시등 스위
치를 작동 후 차선을 변경하십시오.
●다음과 같은 경우에는 경보를 못하거나 오
경보 할 수 있으므로 운전자의 주의가 필요
합니다.
- 비, 눈, 먼지, 물웅덩이, 기타 이물질로 인하
여 차선이 잘 보이지 않는 경우
- 터널 진출 시와 같이 급격하게 차량 외부 밝
기가 변하는 경우
- 야간 또는 터널 구간에서 차량의 전조등을
사용하지 않거나, 불빛이 약한 경우
- 차선과 도로의 색상 구분이 충분치 못한 경우
- 버스 전용차로에서 좌측 또는 우측의 차선
이 2개 이상 있는 경우
- 급커브 구간이나 도로의 경사도가 심한 경우
- 도로면의 물기로 인해 태양광, 가로등 또는
마주 오는 차의 불빛이 반사될 경우

시동 및 주행

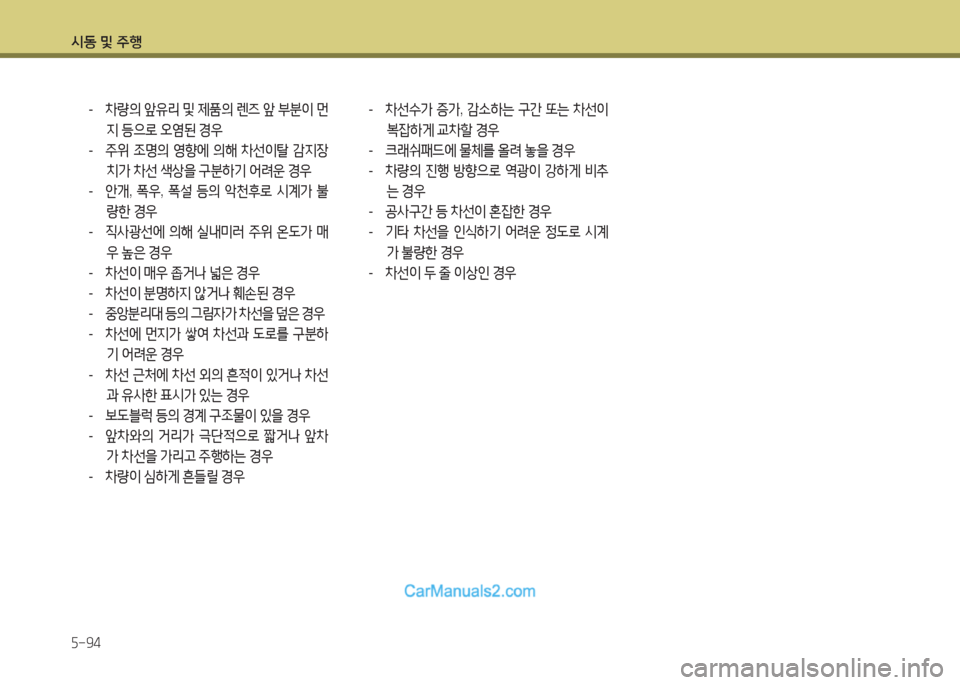

5-94
- 차량의 앞유리 및 제품의 렌즈 앞 부분이 먼
지 등으로 오염된 경우
- 주위 조명의 영향에 의해 차선이탈 감지장
치가 차선 색상을 구분하기 어려운 경우
- 안개, 폭우, 폭설 등의 악천후로 시계가 불
량한 경우
- 직사광선에 의해 실내미러 주위 온도가 매
우 높은 경우
- 차선이 매우 좁거나 넓은 경우
- 차선이 분명하지 않거나 훼손된 경우
- 중앙분리대 등의 그림자가 차선을 덮은 경우
- 차선에 먼지가 쌓여 차선과 도로를 구분하
기 어려운 경우
- 차선 근처에 차선 외의 흔적이 있거나 차선
과 유사한 표시가 있는 경우
- 보도블럭 등의 경계 구조물이 있을 경우
- 앞차와의 거리가 극단적으로 짧거나 앞차
가 차선을 가리고 주행하는 경우
- 차량이 심하게 흔들릴 경우
- 차선수가 증가, 감소하는 구간 또는 차선이
복잡하게 교차할 경우
- 크래쉬패드에 물체를 올려 놓을 경우
- 차량의 진행 방향으로 역광이 강하게 비추
는 경우
- 공사구간 등 차선이 혼잡한 경우
- 기타 차선을 인식하기 어려운 정도로 시계
가 불량한 경우
- 차선이 두 줄 이상인 경우

시동 및 주행

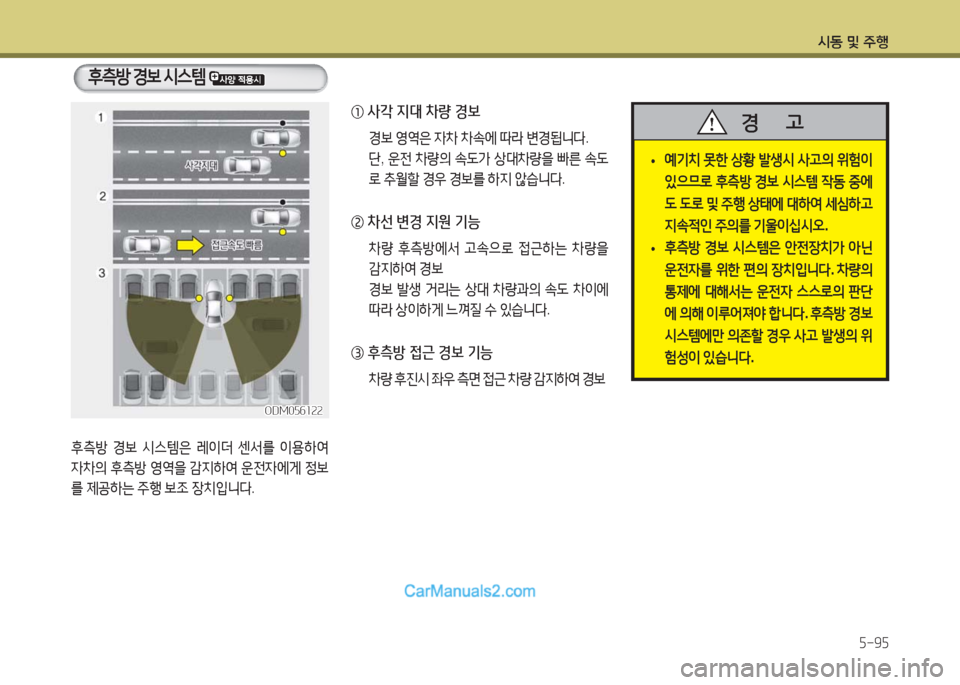

5-95
후측방 경보 시스템
후측방 경보 시스템은 레이더 센서를 이용하여
자차의 후측방 영역을 감지하여 운전자에게 정보
를 제공하는 주행 보조 장치입니다.
•예기치 못한 상황 발생시 사고의 위험이
있으므로 후측방 경보 시스템 작동 중에
도 도로 및 주행 상태에 대하여 세심하고
지속적인 주의를 기울이십시오.
•후측방 경보 시스템은 안전장치가 아닌
운전자를 위한 편의 장치입니다. 차량의
통제에 대해서는 운전자 스스로의 판단
에 의해 이루어져야 합니다. 후측방 경보
시스템에만 의존할 경우 사고 발생의 위
험성이 있습니다.
경 고
ODM056122ODM056122
① 사각 지대 차량 경보
경보 영역은 자차 차속에 따라 변경됩니다.
단, 운전 차량의 속도가 상대차량을 빠른 속도
로 추월할 경우 경보를 하지 않습니다.
② 차선 변경 지원 기능
차량 후측방에서 고속으로 접근하는 차량을
감지하여 경보
경보 발생 거리는 상대 차량과의 속도 차이에
따라 상이하게 느껴질 수 있습니다.
③ 후측방 접근 경보 기능
차량 후진시 좌우 측면 접근 차량 감지하여 경보

시동 및 주행

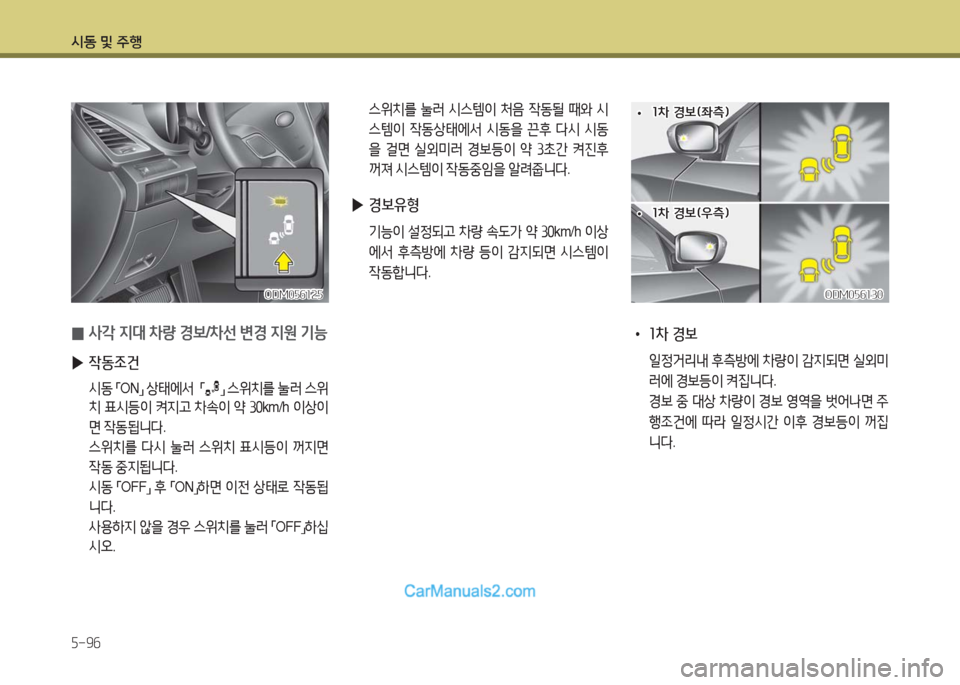

5-96
0사각 지대 차량 경보/차선 변경 지원 기능
▶작동조건
시동 「ON」 상태에서 「」 스위치를 눌러 스위
치 표시등이 켜지고 차속이 약 30km/h 이상이
면 작동됩니다.
스위치를 다시 눌러 스위치 표시등이 꺼지면
작동 중지됩니다.
시동 「OFF」 후 「ON」하면 이전 상태로 작동됩
니다.
사용하지 않을 경우 스위치를 눌러 「OFF」하십
시오.
스위치를 눌러 시스템이 처음 작동될 때와 시
스템이 작동상태에서 시동을 끈후 다시 시동
을 걸면 실외미러 경보등이 약 3초간 켜진후
꺼져 시스템이 작동중임을 알려줍니다.
▶경보유형
기능이 설정되고 차량 속도가 약 30km/h 이상
에서 후측방에 차량 등이 감지되면 시스템이
작동합니다.
ODM056130ODM056130
••1차 경보(좌측)1차 경보(좌측)
••1차 경보(우측)1차 경보(우측)
ODM056125ODM056125
•1차 경보
일정거리내 후측방에 차량이 감지되면 실외미
러에 경보등이 켜집니다.
경보 중 대상 차량이 경보 영역을 벗어나면 주
행조건에 따라 일정시간 이후 경보등이 꺼집
니다.

시동 및 주행

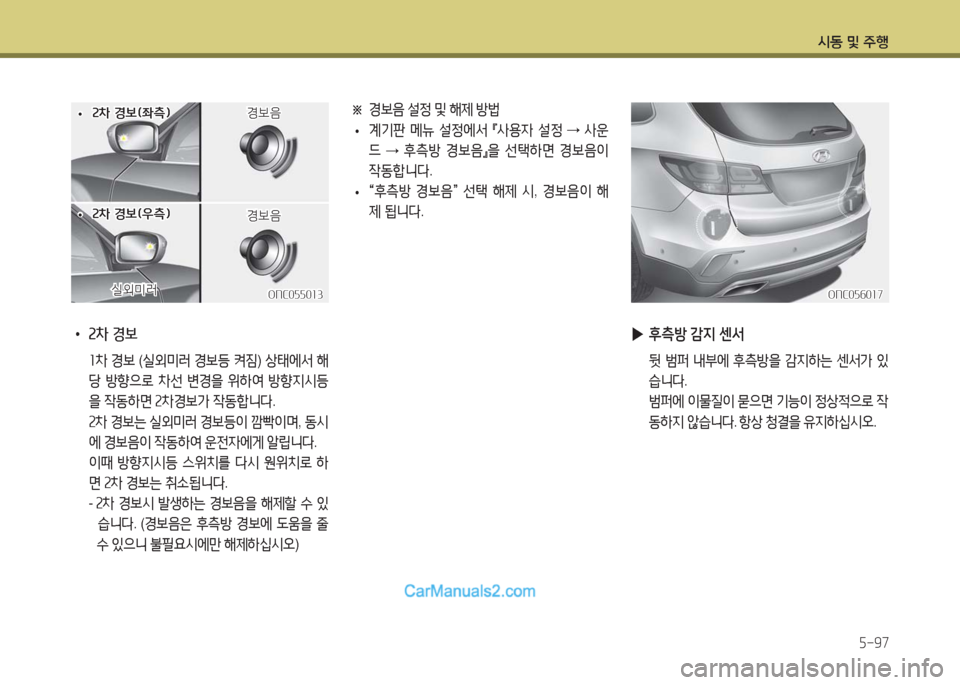

5-97
▶후측방 감지 센서
뒷 범퍼 내부에 후측방을 감지하는 센서가 있
습니다.
범퍼에 이물질이 묻으면 기능이 정상적으로 작
동하지 않습니다. 항상 청결을 유지하십시오.
※ 경보음 설정 및 해제 방법
•계기판 메뉴 설정에서 『사용자 설정 → 사운
드 → 후측방 경보음』을 선택하면 경보음이
작동합니다.
•“후측방 경보음” 선택 해제 시, 경보음이 해
제 됩니다.
ONC056017ONC056017ONC055013ONC055013
••2차 경보(좌측)2차 경보(좌측)
실외미러실외미러
경보음경보음
경보음경보음
••2차 경보(우측)2차 경보(우측)
• 2차 경보
1차 경보 (실외미러 경보등 켜짐) 상태에서 해
당 방향으로 차선 변경을 위하여 방향지시등
을 작동하면 2차경보가 작동합니다.
2차 경보는 실외미러 경보등이 깜빡이며, 동시
에 경보음이 작동하여 운전자에게 알립니다.
이때 방향지시등 스위치를 다시 원위치로 하
면 2차 경보는 취소됩니다.
- 2차 경보시 발생하는 경보음을 해제할 수 있
습니다. (경보음은 후측방 경보에 도움을 줄
수 있으니 불필요시에만 해제하십시오)

시동 및 주행

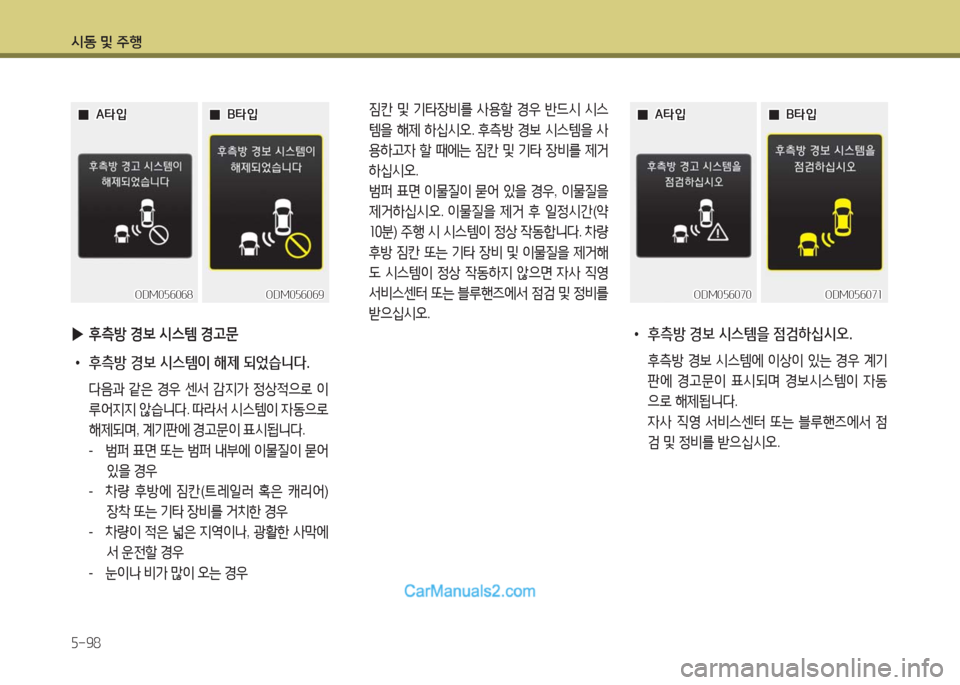

5-98
•후측방 경보 시스템을 점검하십시오.
후측방 경보 시스템에 이상이 있는 경우 계기
판에 경고문이 표시되며 경보시스템이 자동
으로 해제됩니다.
자사 직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
▶후측방 경보 시스템 경고문
•후측방 경보 시스템이 해제 되었습니다.
다음과 같은 경우 센서 감지가 정상적으로 이
루어지지 않습니다. 따라서 시스템이 자동으로
해제되며, 계기판에 경고문이 표시됩니다.
- 범퍼 표면 또는 범퍼 내부에 이물질이 묻어
있을 경우
- 차량 후방에 짐칸(트레일러 혹은 캐리어)
장착 또는 기타 장비를 거치한 경우
- 차량이 적은 넓은 지역이나, 광활한 사막에
서 운전할 경우
- 눈이나 비가 많이 오는 경우
짐칸 및 기타장비를 사용할 경우 반드시 시스
템을 해제 하십시오. 후측방 경보 시스템을 사
용하고자 할 때에는 짐칸 및 기타 장비를 제거
하십시오.
범퍼 표면 이물질이 묻어 있을 경우, 이물질을
제거하십시오. 이물질을 제거 후 일정시간(약
10분) 주행 시 시스템이 정상 작동합니다. 차량
후방 짐칸 또는 기타 장비 및 이물질을 제거해
도 시스템이 정상 작동하지 않으면 자사 직영
서비스센터 또는 블루핸즈에서 점검 및 정비를
받으십시오.
00A타입A타입 00B타입B타입
ODM056070ODM056070ODM056071ODM056071
00A타입A타입 00B타입B타입
ODM056068ODM056068ODM056069ODM056069

시동 및 주행

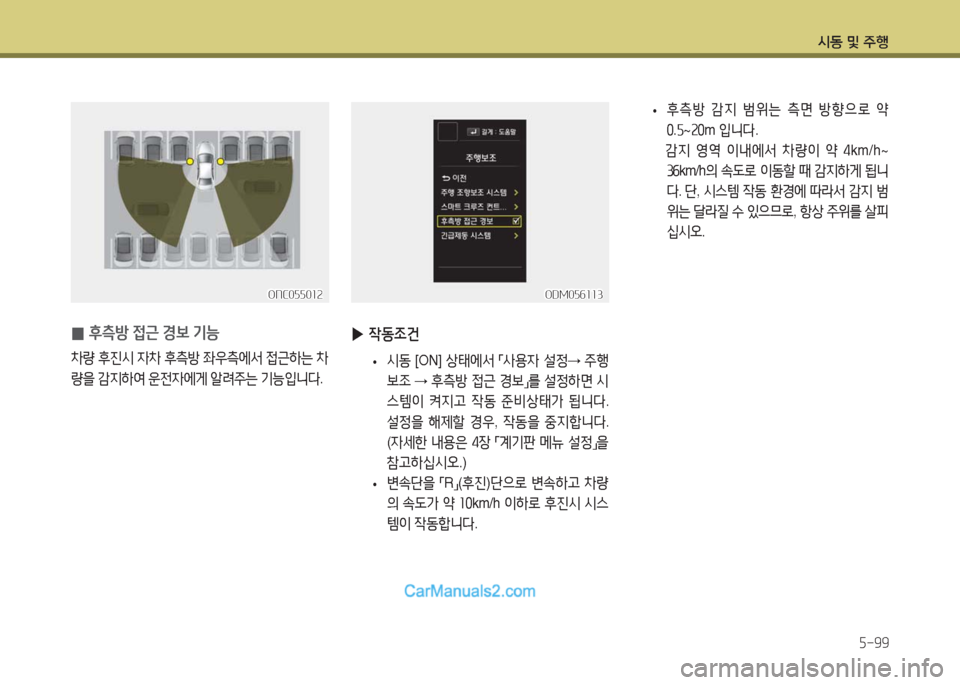

5-99
0후측방 접근 경보 기능
차량 후진시 자차 후측방 좌우측에서 접근하는 차
량을 감지하여 운전자에게 알려주는 기능입니다.
ONC055012ONC055012ODM056113ODM056113
•후측방 감지 범위는 측면 방향으로 약
0.5~20m 입니다.
감지 영역 이내에서 차량이 약 4km/h~
36km/h의 속도로 이동할 때 감지하게 됩니
다. 단, 시스템 작동 환경에 따라서 감지 범
위는 달라질 수 있으므로, 항상 주위를 살피
십시오.
▶작동조건
•시동 [ON] 상태에서 「사용자 설정→ 주행
보조 → 후측방 접근 경보」를 설정하면 시
스템이 켜지고 작동 준비상태가 됩니다.
설정을 해제할 경우, 작동을 중지합니다.
(자세한 내용은 4장 「계기판 메뉴 설정」을
참고하십시오.)
•변속단을 「R」(후진)단으로 변속하고 차량
의 속도가 약 10km/h 이하로 후진시 시스
템이 작동합니다.

시동 및 주행
5-100
0후측방 경보 시스템 비작동 조건
•후측방 경보 시스템이 작동중일 때는 후
측방에 차량이 다가올 때 마다 실외 미러
경보등이 켜집니다. 이때 실외 미러에 시
선을 고정할 경우 차량 주변 미확인으로
안전운전에 방해가 될 수 있으므로 주의
하십시오.
•후측방 경보 시스템이 장착된 차량이라
도 신중히 운전하십시오. 차선 변경시 후
측방 경보 시스템에만 의존할 경우 사고
발생의 위험성이 있으므로 전, 후, 측방
의 차량을 눈으로 직접 확인하십시오.
후측방 경보 시스템은 주위 상황 및 주
행 조건에 의해 경보 기능이 작동되지
않을 수도 있으므로 항상 주위를 확인
하십시오.
경 고
주 의
•범퍼 교체나 레이더 센서 주변의 페인트 작
업 및 수리 시, 시스템 동작 성능이 저하될
수 있습니다.
•시스템의 감지영역은 일반 도로의 표준 도
로 폭에 따라 결정되기 때문에 차선이 좁은
도로에서는 양쪽 차선을 넘어 주행중인 차
량에 대해 경보할 수 있습니다.
•이와는 반대로 폭이 넓은 도로에서 양쪽 차
선에서 주행중인 차량을 감지하지 못하여
경보를 하지 않을 수도 있습니다.
•강한 전자파에 의해 시스템이 해제될 수 있
습니다.
▶경보유형
•차량 후방 좌우측에서 자차를 향해서 접
근하는 차량이 감지된 경우, 경보음이 울
리고 실외 미러의 경보등이 깜빡이고 LCD
표시창을 통해 운전자에게 알려줍니다.
•후방 좌우측의 움직이는 차량이 감지범위
에서 벗어난 경우, 차량이 자차의 바로 뒤
에 있는 경우, 상대 차량의 진행방향이 자
차를 향하지 않는 경우, 접근 차속이 느려
진 경우 경보는 해제됩니다.
시스템 작동 환경에 따라 경보가 안될 수도
있으니, 반드시 주위를 확인하십시오.

차량 뒷 범퍼의 왼쪽 또는 오른쪽이 차량이나 장
애물로 가려진 경우 해당 방향의 감지 성능이 저
하됩니다.
