2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-125
ODM046702ODM046702ODM046703ODM046703

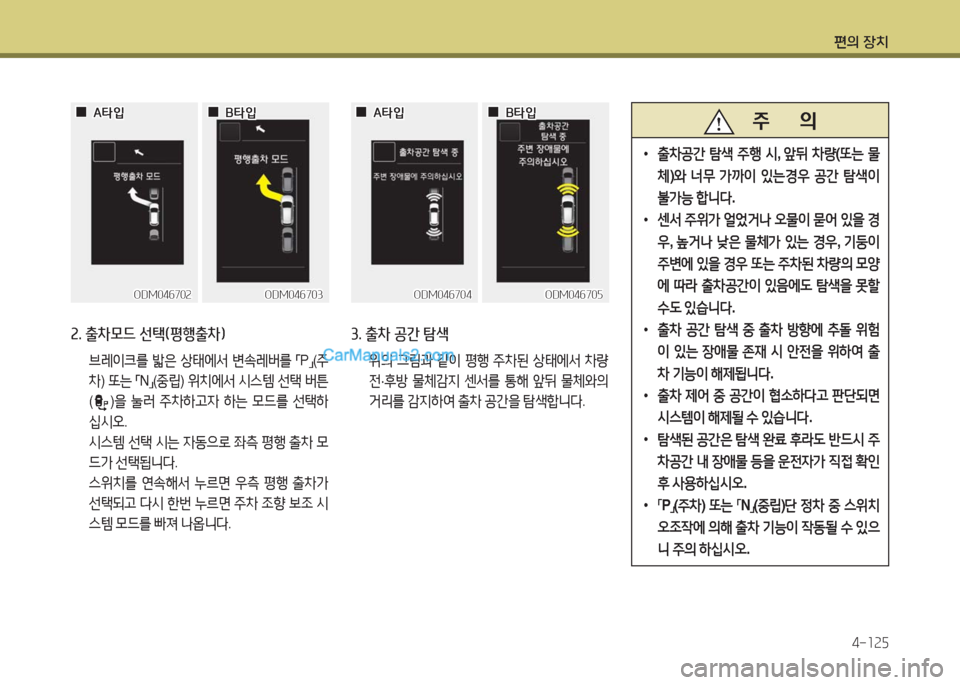

2. 출차모드 선택(평행출차)
브레이크를 밟은 상태에서 변속레버를 「P」(주
차) 또는 「N」(중립) 위치에서 시스템 선택 버튼
()을 눌러 주차하고자 하는 모드를 선택하
십시오.
시스템 선택 시는 자동으로 좌측 평행 출차 모
드가 선택됩니다.
스위치를 연속해서 누르면 우측 평행 출차가
선택되고 다시 한번 누르면 주차 조향 보조 시
스템 모드를 빠져 나옵니다.
00A타입A타입 00B타입B타입
ODM046704ODM046704ODM046705ODM046705
3. 출차 공간 탐색
위의 그림과 같이 평행 주차된 상태에서 차량
전·후방 물체감지 센서를 통해 앞뒤 물체와의
거리를 감지하여 출차 공간을 탐색합니다.
00A타입A타입 00B타입B타입
주 의
•출차공간 탐색 주행 시, 앞뒤 차량(또는 물
체)와 너무 가까이 있는경우 공간 탐색이
불가능 합니다.
•센서 주위가 얼었거나 오물이 묻어 있을 경
우, 높거나 낮은 물체가 있는 경우, 기둥이
주변에 있을 경우 또는 주차된 차량의 모양
에 따라 출차공간이 있음에도 탐색을 못할
수도 있습니다.
•출차 공간 탐색 중 출차 방향에 추돌 위험
이 있는 장애물 존재 시 안전을 위하여 출
차 기능이 해제됩니다.
•출차 제어 중 공간이 협소하다고 판단되면
시스템이 해제될 수 있습니다.
•탐색된 공간은 탐색 완료 후라도 반드시 주
차공간 내 장애물 등을 운전자가 직접 확인
후 사용하십시오.
•「P」(주차) 또는 「N」(중립)단 정차 중 스위치
오조작에 의해 출차 기능이 작동될 수 있으
니 주의 하십시오.

편의 장치
4-126
ODM046691ODM046691ODM046690ODM046690
ODM046687ODM046687ODM046686ODM046686
ODM046685ODM046685ODM046684ODM046684

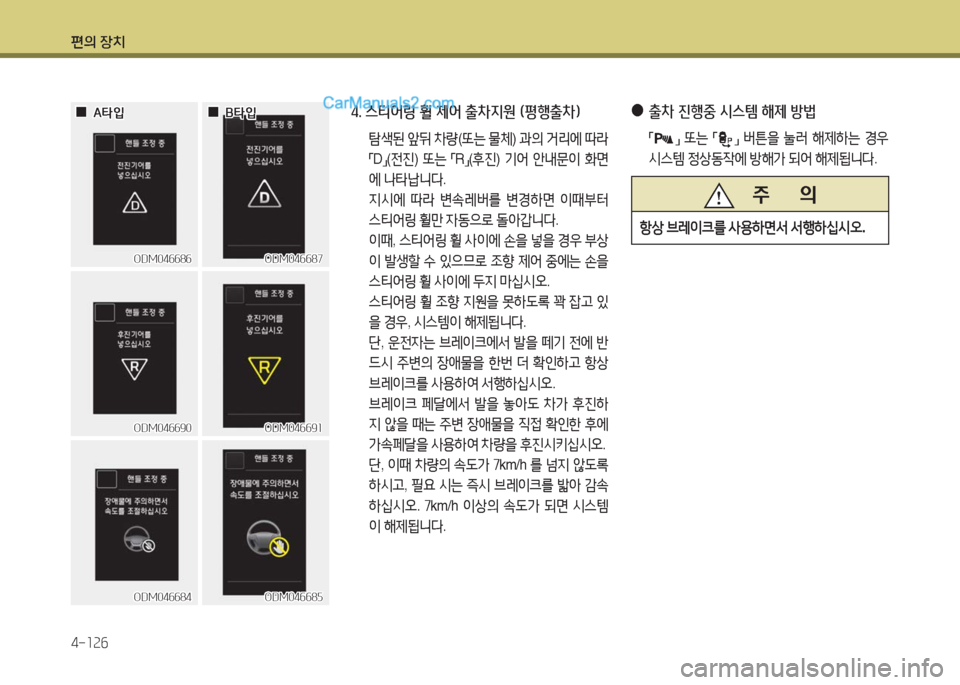

4. 스티어링 휠 제어 출차지원 (평행출차)
탐색된 앞뒤 차량(또는 물체) 과의 거리에 따라
「D」(전진) 또는 「R」(후진) 기어 안내문이 화면
에 나타납니다.
지시에 따라 변속레버를 변경하면 이때부터
스티어링 휠만 자동으로 돌아갑니다.
이때, 스티어링 휠 사이에 손을 넣을 경우 부상
이 발생할 수 있으므로 조향 제어 중에는 손을
스티어링 휠 사이에 두지 마십시오.
스티어링 휠 조향 지원을 못하도록 꽉 잡고 있
을 경우, 시스템이 해제됩니다.
단, 운전자는 브레이크에서 발을 떼기 전에 반
드시 주변의 장애물을 한번 더 확인하고 항상
브레이크를 사용하여 서행하십시오.
브레이크 페달에서 발을 놓아도 차가 후진하
지 않을 때는 주변 장애물을 직접 확인한 후에
가속페달을 사용하여 차량을 후진시키십시오.
단, 이때 차량의 속도가 7km/h 를 넘지 않도록
하시고, 필요 시는 즉시 브레이크를 밟아 감속
하십시오. 7km/h 이상의 속도가 되면 시스템
이 해제됩니다.
●출차 진행중 시스템 해제 방법
「」 또는 「」 버튼을 눌러 해제하는 경우
시스템 정상동작에 방해가 되어 해제됩니다.
주 의
항상 브레이크를 사용하면서 서행하십시오.
00A타입A타입 00B타입B타입

편의 장치
4-127

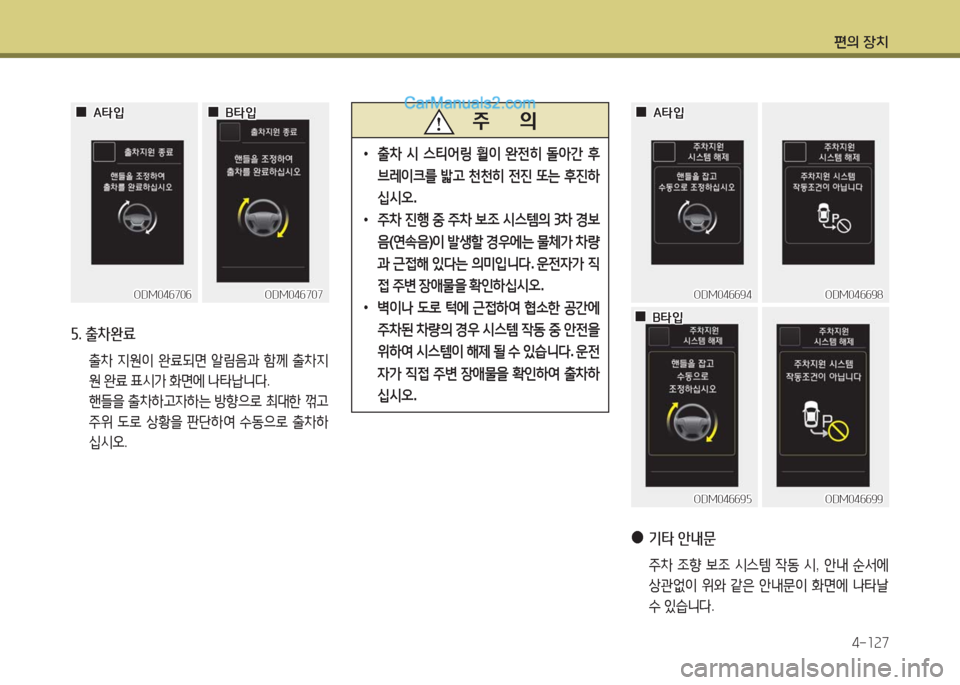

5. 출차완료
출차 지원이 완료되면 알림음과 함께 출차지
원 완료 표시가 화면에 나타납니다.
핸들을 출차하고자하는 방향으로 최대한 꺾고
주위 도로 상황을 판단하여 수동으로 출차하
십시오.
ODM046706ODM046706ODM046707ODM046707
00A타입A타입 00B타입B타입
주 의
•출차 시 스티어링 휠이 완전히 돌아간 후
브레이크를 밟고 천천히 전진 또는 후진하
십시오.
•주차 진행 중 주차 보조 시스템의 3차 경보
음(연속음)이 발생할 경우에는 물체가 차량
과 근접해 있다는 의미입니다. 운전자가 직
접 주변 장애물을 확인하십시오.
•벽이나 도로 턱에 근접하여 협소한 공간에
주차된 차량의 경우 시스템 작동 중 안전을
위하여 시스템이 해제 될 수 있습니다. 운전
자가 직접 주변 장애물을 확인하여 출차하
십시오.
ODM046694ODM046694ODM046698ODM046698
ODM046695ODM046695ODM046699ODM046699
00A타입A타입
00B타입B타입
●기타 안내문
주차 조향 보조 시스템 작동 시, 안내 순서에
상관없이 위와 같은 안내문이 화면에 나타날
수 있습니다.

편의 장치
4-128

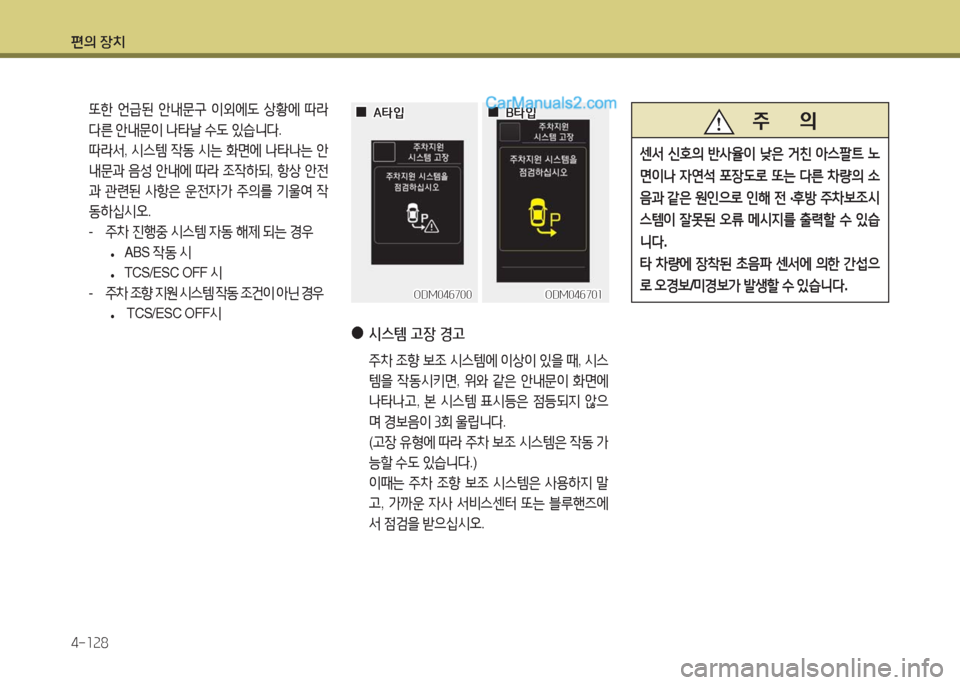

또한 언급된 안내문구 이외에도 상황에 따라
다른 안내문이 나타날 수도 있습니다.
따라서, 시스템 작동 시는 화면에 나타나는 안
내문과 음성 안내에 따라 조작하되, 항상 안전
과 관련된 사항은 운전자가 주의를 기울여 작
동하십시오.
- 주차 진행중 시스템 자동 해제 되는 경우
•ABS 작동 시
•TCS/ESC OFF 시
- 주차 조향 지원 시스템 작동 조건이 아닌 경우
• TCS/ESC OFF시
●시스템 고장 경고
주차 조향 보조 시스템에 이상이 있을 때, 시스
템을 작동시키면, 위와 같은 안내문이 화면에
나타나고, 본 시스템 표시등은 점등되지 않으
며 경보음이 3회 울립니다.
(고장 유형에 따라 주차 보조 시스템은 작동 가
능할 수도 있습니다.)
이때는 주차 조향 보조 시스템은 사용하지 말
고, 가까운 자사 서비스센터 또는 블루핸즈에
서 점검을 받으십시오.
주 의
센서 신호의 반사율이 낮은 거친 아스팔트 노
면이나 자연석 포장도로 또는 다른 차량의 소
음과 같은 원인으로 인해 전 ·후방 주차보조시
스템이 잘못된 오류 메시지를 출력할 수 있습
니다.
타 차량에 장착된 초음파 센서에 의한 간섭으
로 오경보/미경보가 발생할 수 있습니다.ODM046700ODM046700ODM046701ODM046701
00A타입A타입 00B타입B타입

편의 장치
4-129

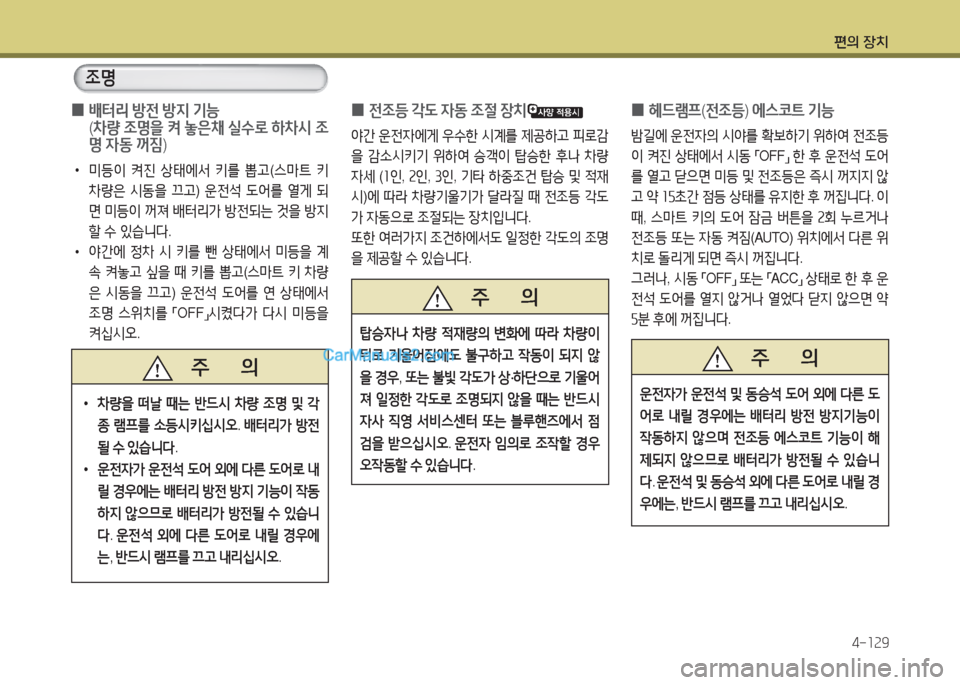

0전조등 각도 자동 조절 장치
야간 운전자에게 우수한 시계를 제공하고 피로감
을 감소시키기 위하여 승객이 탑승한 후나 차량
자세 (1인, 2인, 3인, 기타 하중조건 탑승 및 적재
시)에 따라 차량기울기가 달라질 때 전조등 각도
가 자동으로 조절되는 장치입니다.
또한 여러가지 조건하에서도 일정한 각도의 조명
을 제공할 수 있습니다.
0 배터리 방전 방지 기능
(차량 조명을 켜 놓은채 실수로 하차시 조
명 자동 꺼짐)
•미등이 켜진 상태에서 키를 뽑고(스마트 키
차량은 시동을 끄고) 운전석 도어를 열게 되
면 미등이 꺼져 배터리가 방전되는 것을 방지
할 수 있습니다.
•야간에 정차 시 키를 뺀 상태에서 미등을 계
속 켜놓고 싶을 때 키를 뽑고(스마트 키 차량
은 시동을 끄고) 운전석 도어를 연 상태에서
조명 스위치를 「OFF」시켰다가 다시 미등을
켜십시오.
조명
주 의
•차량을 떠날 때는 반드시 차량 조명 및 각
종 램프를 소등시키십시오. 배터리가 방전
될 수 있습니다.
• 운전자가 운전석 도어 외에 다른 도어로 내
릴 경우에는 배터리 방전 방지 기능이 작동
하지 않으므로 배터리가 방전될 수 있습니
다. 운전석 외에 다른 도어로 내릴 경우에
는, 반드시 램프를 끄고 내리십시오.
주 의
탑승자나 차량 적재량의 변화에 따라 차량이
뒤로 기울어짐에도 불구하고 작동이 되지 않
을 경우, 또는 불빛 각도가 상·하단으로 기울어
져 일정한 각도로 조명되지 않을 때는 반드시
자사 직영 서비스센터 또는 블루핸즈에서 점
검을 받으십시오. 운전자 임의로 조작할 경우
오작동할 수 있습니다.
0헤드램프(전조등) 에스코트 기능
밤길에 운전자의 시야를 확보하기 위하여 전조등
이 켜진 상태에서 시동 「OFF」 한 후 운전석 도어
를 열고 닫으면 미등 및 전조등은 즉시 꺼지지 않
고 약 15초간 점등 상태를 유지한 후 꺼집니다. 이
때, 스마트 키의 도어 잠금 버튼을 2회 누르거나
전조등 또는 자동 켜짐(AUTO) 위치에서 다른 위
치로 돌리게 되면 즉시 꺼집니다.
그러나, 시동 「OFF」 또는 「ACC」 상태로 한 후 운
전석 도어를 열지 않거나 열었다 닫지 않으면 약
5분 후에 꺼집니다.
주 의
운전자가 운전석 및 동승석 도어 외에 다른 도
어로 내릴 경우에는 배터리 방전 방지기능이
작동하지 않으며 전조등 에스코트 기능이 해
제되지 않으므로 배터리가 방전될 수 있습니
다. 운전석 및 동승석 외에 다른 도어로 내릴 경
우에는, 반드시 램프를 끄고 내리십시오.

편의 장치
4-130

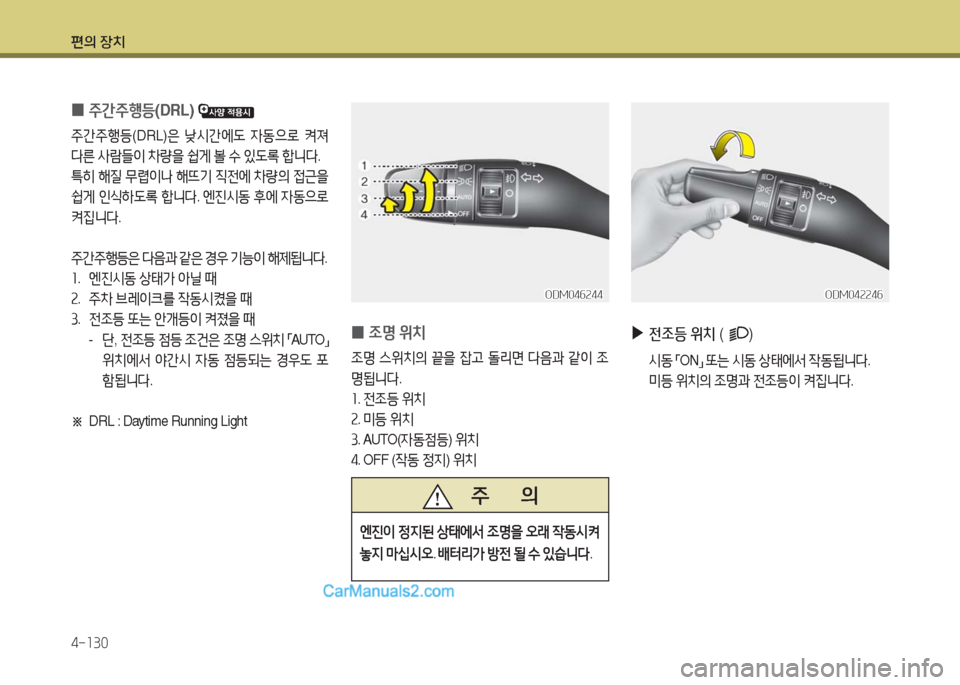

0 주간주행등(DRL)
주간주행등(DRL)은 낮시간에도 자동으로 켜져
다른 사람들이 차량을 쉽게 볼 수 있도록 합니다.
특히 해질 무렵이나 해뜨기 직전에 차량의 접근을
쉽게 인식하도록 합니다. 엔진시동 후에 자동으로
켜집니다.
주간주행등은 다음과 같은 경우 기능이 해제됩니다.
1. 엔진시동 상태가 아닐 때
2. 주차 브레이크를 작동시켰을 때
3. 전조등 또는 안개등이 켜졌을 때
- 단, 전조등 점등 조건은 조명 스위치 「AUTO」
위치에서 야간시 자동 점등되는 경우도 포
함됩니다.
※ DRL : Daytime Running Light
0 조명 위치
조명 스위치의 끝을 잡고 돌리면 다음과 같이 조
명됩니다.
1. 전조등 위치
2. 미등 위치
3. AU TO (자동점등) 위치
4. O F F (작동 정지) 위치
ODM046244ODM046244
주 의
엔진이 정지된 상태에서 조명을 오래 작동시켜
놓지 마십시오. 배터리가 방전 될 수 있습니다.
▶전조등 위치 ( )
시동 「ON」 또는 시동 상태에서 작동됩니다.
미등 위치의 조명과 전조등이 켜집니다.
ODM042246ODM042246

편의 장치
4-131

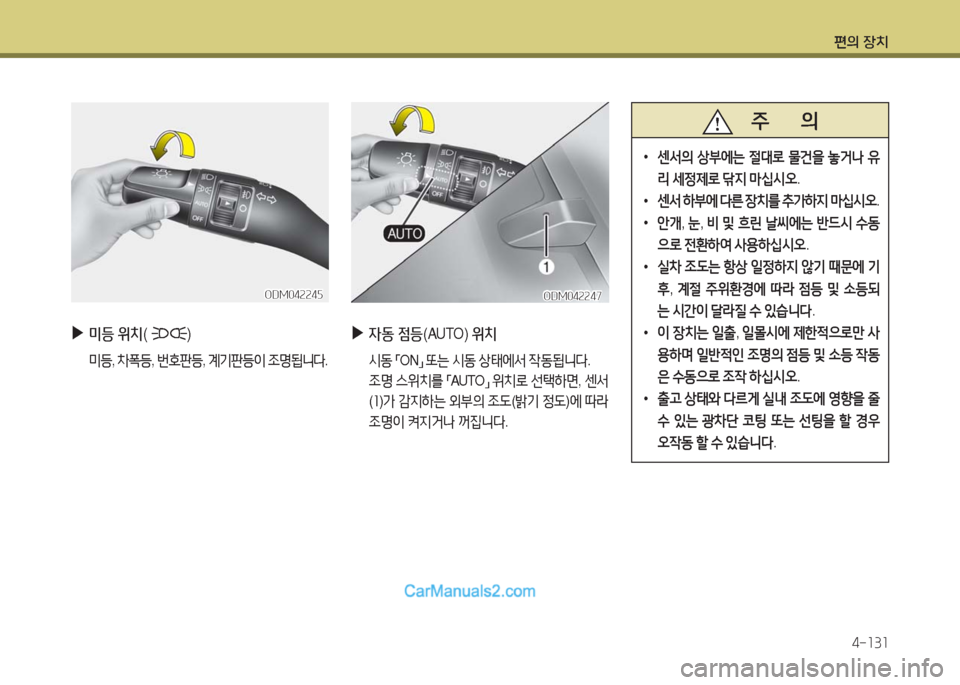

▶미등 위치( )
미등, 차폭등, 번호판등, 계기판등이 조명됩니다.
ODM042245ODM042245
▶자동 점등(AUTO) 위치
시동 「ON」 또는 시동 상태에서 작동됩니다.
조명 스위치를 「AUTO」 위치로 선택하면, 센서
(1)가 감지하는 외부의 조도(밝기 정도)에 따라
조명이 켜지거나 꺼집니다.
ODM042247ODM042247
주 의
•센서의 상부에는 절대로 물건을 놓거나 유
리 세정제로 닦지 마십시오.
•센서 하부에 다른 장치를 추가하지 마십시오.
•안개, 눈, 비 및 흐린 날씨에는 반드시 수동
으로 전환하여 사용하십시오.
•실차 조도는 항상 일정하지 않기 때문에 기
후, 계절 주위환경에 따라 점등 및 소등되
는 시간이 달라질 수 있습니다.
•이 장치는 일출, 일몰시에 제한적으로만 사
용하며 일반적인 조명의 점등 및 소등 작동
은 수동으로 조작 하십시오.
•출고 상태와 다르게 실내 조도에 영향을 줄
수 있는 광차단 코팅 또는 선팅을 할 경우
오작동 할 수 있습니다.

편의 장치
4-132

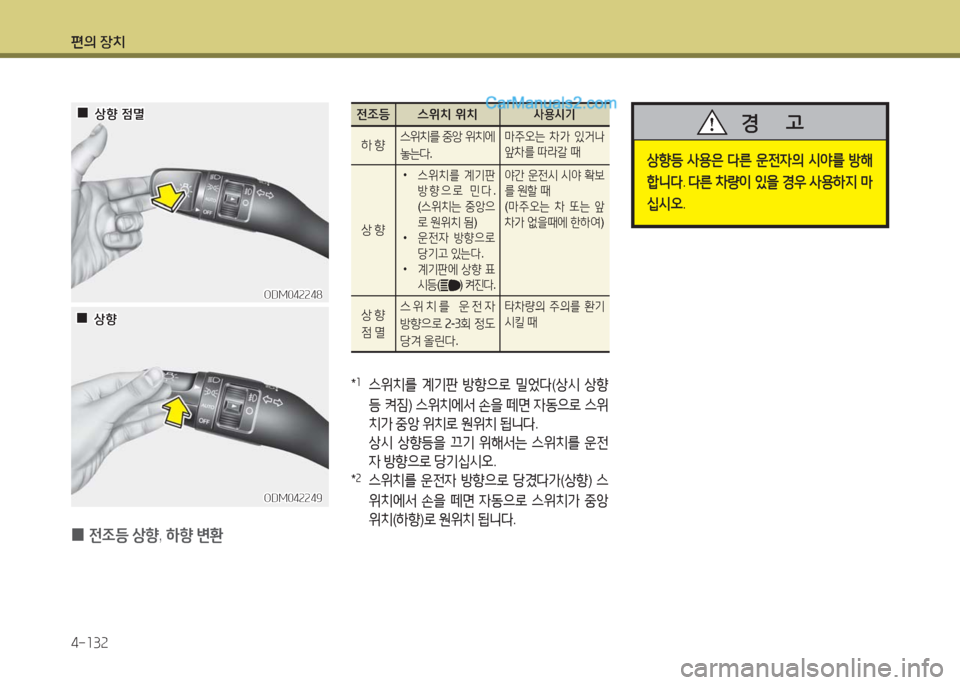

0 전조등 상향, 하향 변환
00상향 점멸상향 점멸
00상향상향
ODM042248ODM042248
ODM042249ODM042249
상향등 사용은 다른 운전자의 시야를 방해
합니다. 다른 차량이 있을 경우 사용하지 마
십시오.
경 고전조등 스위치 위치사용시기
하 향스위치를 중앙 위치에
놓는다.
마주오는 차가 있거나 앞차를 따라갈 때
상 향
•스위치를 계기판 방향으로 민다. (스위치는 중앙으로 원위치 됨) •운전자 방향으로 당기고 있는다. •계기판에 상향 표시등() 켜진다.
야간 운전시 시야 확보를 원할 때(마주오는 차 또는 앞차가 없을때에 한하여)
상 향
점 멸
스위치를 운전자
방향으로 2-3회 정도
당겨 올린다.
타차량의 주의를 환기 시킬 때
*1 스위치를 계기판 방향으로 밀었다(상시 상향
등 켜짐) 스위치에서 손을 떼면 자동으로 스위
치가 중앙 위치로 원위치 됩니다.
상시 상향등을 끄기 위해서는 스위치를 운전
자 방향으로 당기십시오.
*2 스위치를 운전자 방향으로 당겼다가(상향) 스
위치에서 손을 떼면 자동으로 스위치가 중앙
위치(하향)로 원위치 됩니다.
