2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

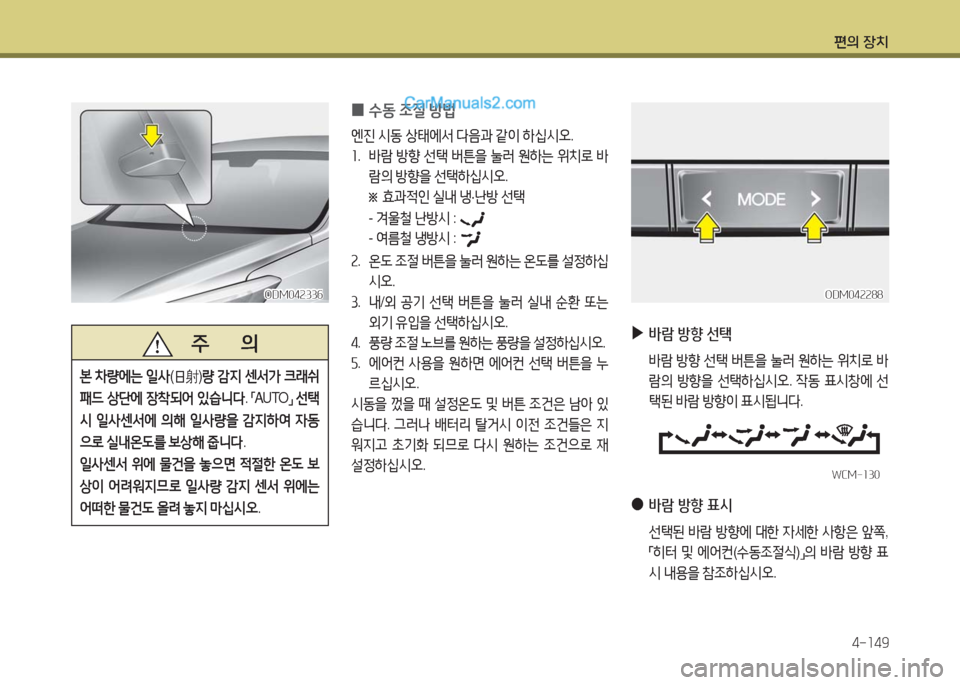

편의 장치
4-149
0수동 조절 방법
엔진 시동 상태에서 다음과 같이 하십시오.
1. 바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오.
※ 효과적인 실내 냉·난방 선택
- 겨울철 난방시 :
- 여름철 냉방시 : 2. 온도 조절 버튼을 눌러 원하는 온도를 설정하십
시오.
3. 내/외 공기 선택 버튼을 눌러 실내 순환 또는
외기 유입을 선택하십시오.
4. 풍량 조절 노브를 원하는 풍량을 설정하십시오.
5. 에어컨 사용을 원하면 에어컨 선택 버튼을 누
르십시오.
시동을 껐을 때 설정온도 및 버튼 조건은 남아 있
습니다. 그러나 배터리 탈거시 이전 조건들은 지
워지고 초기화 되므로 다시 원하는 조건으로 재
설정하십시오.
▶바람 방향 선택
바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오. 작동 표시창에 선
택된 바람 방향이 표시됩니다.
●바람 방향 표시
선택된 바람 방향에 대한 자세한 사항은 앞쪽,
「히터 및 에어컨(수동조절식)」의 바람 방향 표
시 내용을 참조하십시오.
WCM-130WCM-130
ODM042288ODM042288ODM042336ODM042336
주 의
본 차량에는 일사(日射)량 감지 센서가 크래쉬
패드 상단에 장착되어 있습니다. 「AUTO」 선택
시 일사센서에 의해 일사량을 감지하여 자동
으로 실내온도를 보상해 줍니다.
일사센서 위에 물건을 놓으면 적절한 온도 보
상이 어려워지므로 일사량 감지 센서 위에는
어떠한 물건도 올려 놓지 마십시오.

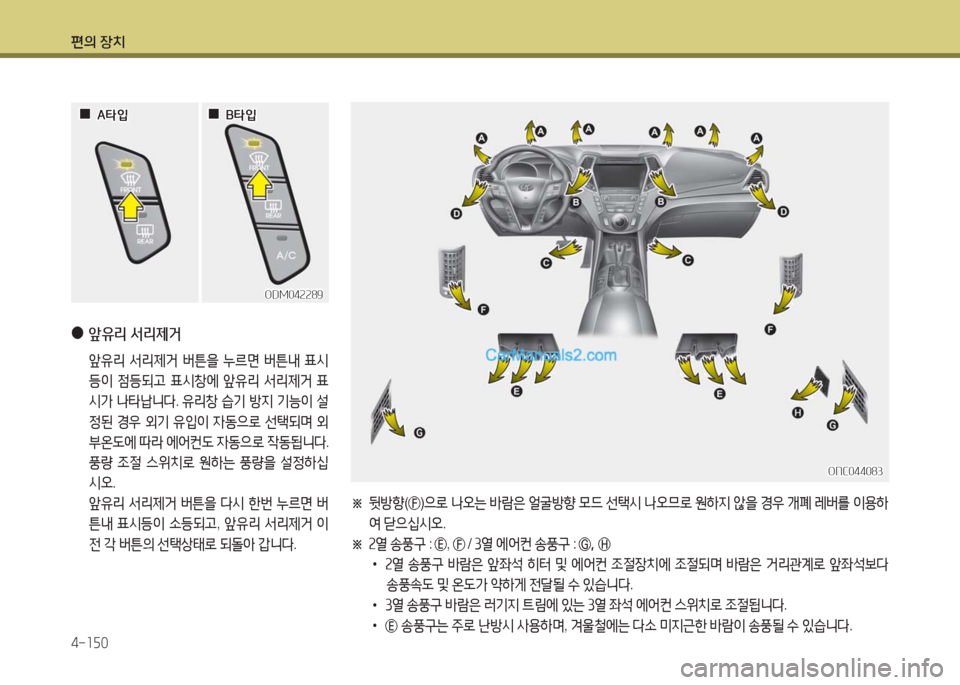

편의 장치
4-150
●앞유리 서리제거
앞유리 서리제거 버튼을 누르면 버튼내 표시
등이 점등되고 표시창에 앞유리 서리제거 표
시가 나타납니다. 유리창 습기 방지 기능이 설
정된 경우 외기 유입이 자동으로 선택되며 외
부온도에 따라 에어컨도 자동으로 작동됩니다.
풍량 조절 스위치로 원하는 풍량을 설정하십
시오.
앞유리 서리제거 버튼을 다시 한번 누르면 버
튼내 표시등이 소등되고, 앞유리 서리제거 이
전 각 버튼의 선택상태로 되돌아 갑니다.
ODM042289ODM042289
00A타입A타입 00B타입B타입
※ 뒷방향(Ⓕ)으로 나오는 바람은 얼굴방향 모드 선택시 나오므로 원하지 않을 경우 개폐 레버를 이용하
여 닫으십시오.
※ 2열 송풍구 : Ⓔ, Ⓕ / 3열 에어컨 송풍구 : Ⓖ, Ⓗ
•2열 송풍구 바람은 앞좌석 히터 및 에어컨 조절장치에 조절되며 바람은 거리관계로 앞좌석보다
송풍속도 및 온도가 약하게 전달될 수 있습니다.
•3열 송풍구 바람은 러기지 트림에 있는 3열 좌석 에어컨 스위치로 조절됩니다.
•Ⓔ 송풍구는 주로 난방시 사용하며, 겨울철에는 다소 미지근한 바람이 송풍될 수 있습니다.
ONC044083ONC044083

편의 장치
4-151
●송풍구 개폐 및 방향 조절
• 송풍구 개폐
송풍구 개폐 레버를 닫힘() 위치로 하면
바람이 안나오고, 개폐 레버를 열림() 위
치로 하면 해당 송풍구로 바람이 나옵니다.
• 송풍구 방향 조절
송풍구로 나오는 바람을 상·하·좌·우 원하시
는 방향으로 조절하십시오.
ODM042279ODM042279
●바람 방향 표시
노 브작 동바람 나오는 방향
W7-65W7-65
상반신, 얼굴쪽으로 바람이 나옵니다.(일반적으로 냉방을 할 때의 위치입니다.)운전자의 냉/난방 쾌적성을 위해 발끝에서도 약간의 바람이 나옵니다.
Ⓑ, Ⓓ, Ⓕ
W7-66W7-66
얼굴쪽과 발끝으로 바람을 원할 때 사용합니다.Ⓑ, Ⓒ, Ⓓ, Ⓔ, Ⓕ
W7-67W7-67
주로 발끝으로 바람이 나오게 할 때 사용합니다.(일반적으로 난방을 할 때의 위치입니다.)앞유리 습기 발생 예방 차원에서 (Ⓐ), (Ⓓ)방향에서도 약간의 바람이 나옵니다.
Ⓐ, Ⓒ, Ⓓ, Ⓔ
W7-68W7-68
발끝으로 바람이 나오게 함과 동시에 앞 유리 습기를 제거할 때 사용합니다. (유리창 습기 방지 기능이 설정된 경우, 에어컨과 외기유입 선택이 자동으로 작동됩니다.)Ⓐ, Ⓒ, Ⓓ, Ⓔ, Ⓕ
W7-69W7-69
앞유리의 습기를 제거할 때 사용합니다. (유리창 습기 방지 기능이 설정된 경우, 에어컨과 외기유입 선택이 자동으로 작동됩니다.)Ⓐ, Ⓓ

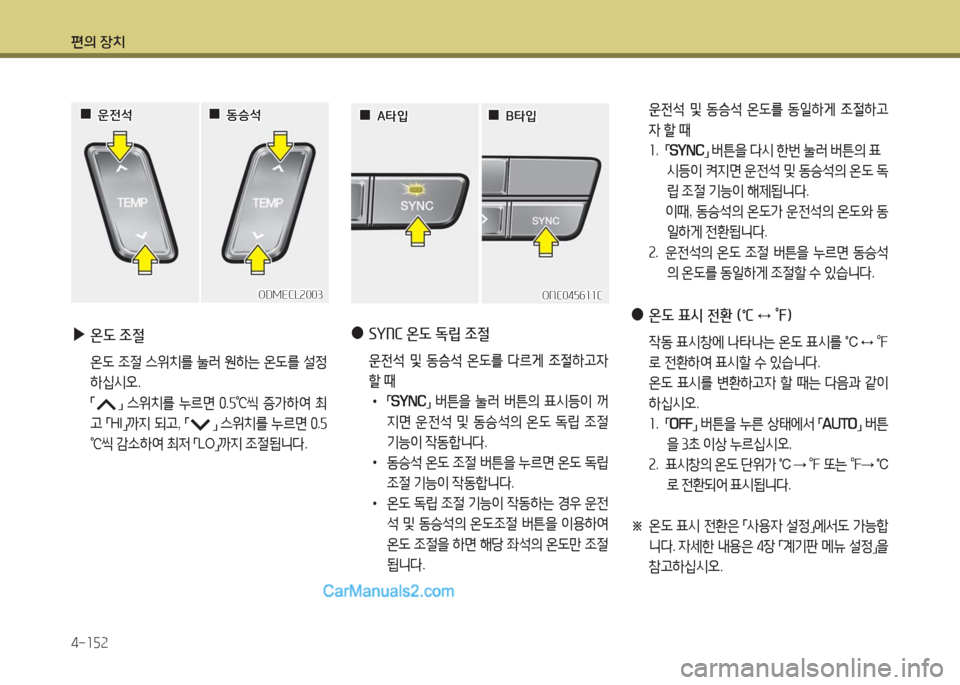

편의 장치
4-152
▶온도 조절
온도 조절 스위치를 눌러 원하는 온도를 설정
하십시오.
「」 스위치를 누르면 0.5℃씩 증가하여 최
고 「 HI」 까지 되고, 「」 스위치를 누르면 0.5
℃씩 감소하여 최저 「 LO」 까지 조절됩니다.
ODMECL2003ODMECL2003
00운전석운전석 00동승석동승석
ONC045611CONC045611C
00A타입A타입 00B타입B타입
●SYNC 온도 독립 조절
운전석 및 동승석 온도를 다르게 조절하고자
할 때
•「SYNC」 버튼을 눌러 버튼의 표시등이 꺼
지면 운전석 및 동승석의 온도 독립 조절
기능이 작동합니다.
•동승석 온도 조절 버튼을 누르면 온도 독립
조절 기능이 작동합니다.
•온도 독립 조절 기능이 작동하는 경우 운전
석 및 동승석의 온도조절 버튼을 이용하여
온도 조절을 하면 해당 좌석의 온도만 조절
됩니다.
운전석 및 동승석 온도를 동일하게 조절하고
자 할 때
1. 「SYNC」 버튼을 다시 한번 눌러 버튼의 표
시등이 켜지면 운전석 및 동승석의 온도 독
립 조절 기능이 해제됩니다.
이때, 동승석의 온도가 운전석의 온도와 동
일하게 전환됩니다.
2. 운전석의 온도 조절 버튼을 누르면 동승석
의 온도를 동일하게 조절할 수 있습니다.
●온도 표시 전환 (℃ ↔ ℉)
작동 표시창에 나타나는 온도 표시를 °C ↔ ℉
로 전환하여 표시할 수 있습니다.
온도 표시를 변환하고자 할 때는 다음과 같이
하십시오.
1. 「OFF」 버튼을 누른 상태에서 「AUTO」 버튼
을 3초 이상 누르십시오.
2. 표시창의 온도 단위가 °C → ℉ 또는 ℉→ °C
로 전환되어 표시됩니다.
※ 온도 표시 전환은 「사용자 설정」에서도 가능합
니다. 자세한 내용은 4장 「계기판 메뉴 설정」을
참고하십시오.

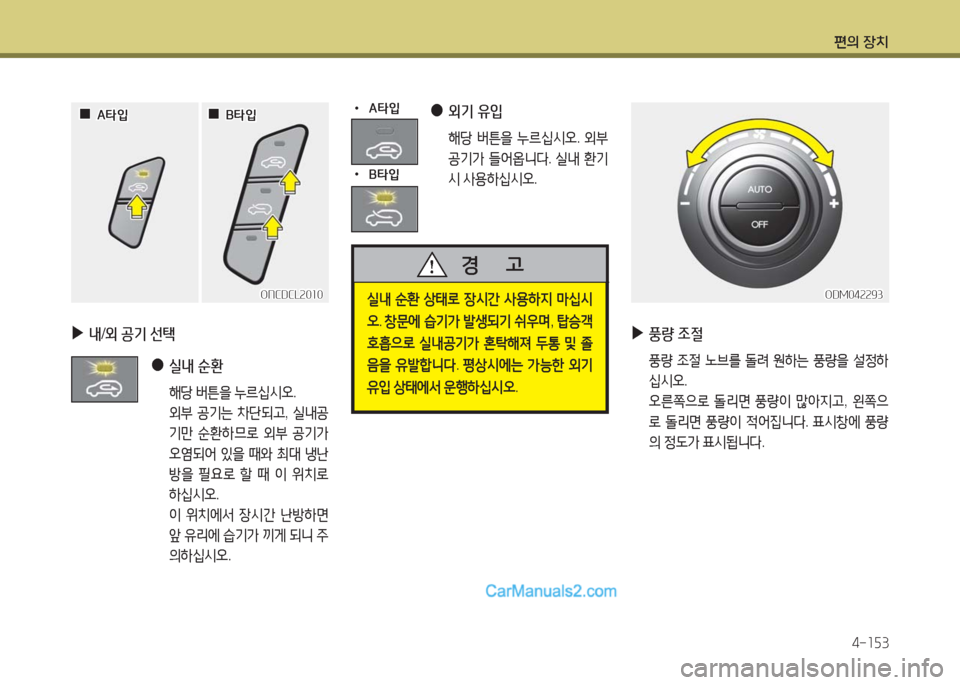

편의 장치
4-153
▶내/외 공기 선택
● 실내 순환
해당 버튼을 누르십시오.
외부 공기는 차단되고, 실내공
기만 순환하므로 외부 공기가
오염되어 있을 때와 최대 냉난
방을 필요로 할 때 이 위치로
하십시오.
이 위치에서 장시간 난방하면
앞 유리에 습기가 끼게 되니 주
의하십시오.
ONCDCL2010ONCDCL2010
00A타입A타입 00B타입B타입
▶풍량 조절
풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
오른쪽으로 돌리면 풍량이 많아지고, 왼쪽으
로 돌리면 풍량이 적어집니다. 표시창에 풍량
의 정도가 표시됩니다.
ODM042293ODM042293
● 외기 유입
해당 버튼을 누르십시오. 외부
공기가 들어옵니다. 실내 환기
시 사용하십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 창문에 습기가 발생되기 쉬우며, 탑승객
호흡으로 실내공기가 혼탁해져 두통 및 졸
음을 유발합니다. 평상시에는 가능한 외기
유입 상태에서 운행하십시오.
경 고
••B타입B타입
••A타입A타입

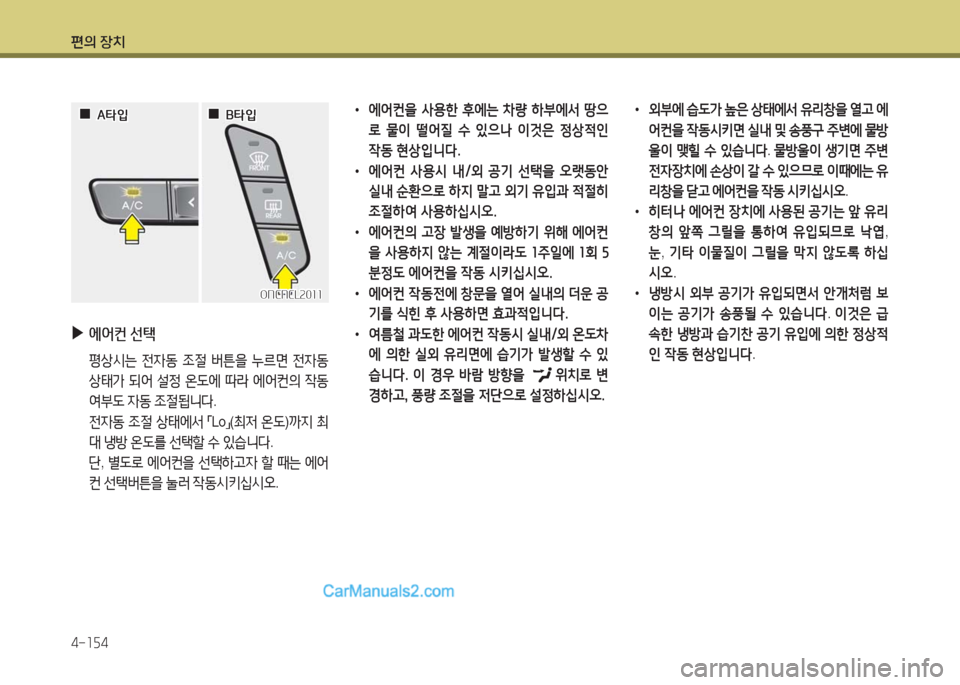

편의 장치
4-154
▶에어컨 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 에어컨의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「Lo」(최저 온도)까지 최
대 냉방 온도를 선택할 수 있습니다.
단, 별도로 에어컨을 선택하고자 할 때는 에어
컨 선택버튼을 눌러 작동시키십시오.
ONCNCL2011ONCNCL2011
00A타입A타입 00B타입B타입 •외부에 습도가 높은 상태에서 유리창을 열고 에
어컨을 작동시키면 실내 및 송풍구 주변에 물방
울이 맺힐 수 있습니다. 물방울이 생기면 주변
전자장치에 손상이 갈 수 있으므로 이때에는 유
리창을 닫고 에어컨을 작동 시키십시오.
•히터나 에어컨 장치에 사용된 공기는 앞 유리
창의 앞쪽 그릴을 통하여 유입되므로 낙엽,
눈, 기타 이물질이 그릴을 막지 않도록 하십
시오.
•냉방시 외부 공기가 유입되면서 안개처럼 보
이는 공기가 송풍될 수 있습니다. 이것은 급
속한 냉방과 습기찬 공기 유입에 의한 정상적
인 작동 현상입니다.
• 에어컨을 사용한 후에는 차량 하부에서 땅으
로 물이 떨어질 수 있으나 이것은 정상적인
작동 현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 외기 유입과 적절히
조절하여 사용하십시오.
• 에어컨의 고장 발생을 예방하기 위해 에어컨
을 사용하지 않는 계절이라도 1주일에 1회 5
분정도 에어컨을 작동 시키십시오.
• 에어컨 작동전에 창문을 열어 실내의 더운 공
기를 식힌 후 사용하면 효과적입니다.
• 여름철 과도한 에어컨 작동시 실내/외 온도차
에 의한 실외 유리면에 습기가 발생할 수 있
습니다. 이 경우 바람 방향을 위치로 변
경하고, 풍량 조절을 저단으로 설정하십시오.

편의 장치
4-155
▶작동 정지
작동 정지 버튼(OFF)을 누르면 바람 방향 선
택과 내/외 공기 선택 기능(단, 외기 유입 상태
로 전환됨)은 조절 가능하나 그외의 작동은 중
지되며 해당 표시등이 소등됩니다.
※ 3열 좌석 에어컨의 작동은 계속 유지되므로 작
동을 중지시키고자 할 경우에는 앞좌석의 3열
좌석 스위치 작동 버튼이나 뒷좌석의 작동 버
튼을 눌러 3열 좌석 히터 및 에어컨을 끌 수 있
습니다.
ODM042295ODM042295
0공조화면 선택 버튼
공조화면 선택 버튼을 누르면 화면에 공조정보가
표시됩니다.
ODM042297ODM042297ONCDCL3012ONCDCL3012
ONCNCL2002ONCNCL2002
▶3열 좌석 히터 및 에어컨
1. 앞좌석의 3열 좌석 스위치 작동 버튼(1)이
나 뒷좌석 작동 버튼(5)를 눌러 3열 좌석 히
터 및 에어컨을 끄거나 킬 수 있습니다.
00앞좌석 A타입앞좌석 A타입 00앞좌석 B타입앞좌석 B타입
003열 좌석 스위치3열 좌석 스위치

편의 장치
4-156
2. 풍량 조절 스위치(2)를 이용하여 원하는 풍
량을 설정하십시오.
3. 온도 조절 스위치(3)를 이용하여 원하는 온
도를 설정하십시오.
4. 바람 방향 선택 버튼(4)을 눌러 원하는 위치
로 바람의 방향을 선택하십시오.
0공조 장치용 에어필터
공조 장치용 에어필터는 글로브 박스 뒤쪽에 장
착되어 차량외부에서 공기조화 장치를 통하여 실
내로 유입되는 먼지나 꽃가루 등을 걸러줍니다.
공조 장치용 에어필터는 오랫동안 사용할 경우
막힐 수 있으므로 예전에 비해 히터 및 에어컨의
풍량이 급격히 줄거나 외기 유입 상태에서 유리
창에 습기가 쉽게 발생할 때에는 자사 직영 서비
스센터 또는 블루핸즈에 의뢰하여 공조 장치용
에어필터를 교체하십시오.
공조 공조 장치용 장치용 에어 에어 필터필터블로워 팬블로워 팬
외기외기
내내기기
히터 코어히터 코어
이베퍼레이터 코어이베퍼레이터 코어
OHM048209OHM048209
공조 장치용 에어필터가 있는 차량은 자사 직영
서비스센터 또는 블루핸즈에서 순정부품으로 매
15,000km 주행시마다 교체하십시오. 혼잡하거나
먼지가 많은 도로 주행시는 교체주기보다 더 자
주 교체하십시오.
(7장, 「공조 장치용 에어필터 점검」 참조)
주 의
공조 장치용 에어필터를 주기적으로 교체하지
않으면 먼지 등 이물질 퇴적에 의한 풍량저하
로 냉·난방 성능을 저하시킬 수 있으며 악취발
생의 원인이 될 수도 있습니다.
알아두기
에어컨/히터 사용 시 송풍구에서 나는 에
어컨 냄새는 고장이 아니며, 에어컨의 잘못
된 사용에 따른 현상입니다. 이를 방지하기
위해서는 여름철 에어컨을 사용한 후에 에
어컨 스위치를 「OFF」 후 풍량 조절 버튼을
눌러 약 5분 가량 송풍을 시키면 에어컨 내
부의 이베퍼레이터를 말려 냄새 발생을 억
제할 수 있습니다.
