2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

안전 장치
3-45
▶어드밴스드 에어백 (Advanced Air Bag)
본 차량은 운전석 및 동승석에 어드밴스드 에
어백과 3점식 안전벨트가 장착되어 있습니다.
어드밴스드 에어백은 충돌의 심각성에 따라
두 단계로 에어백 전개를 제어 합니다. 충돌의
심각성이 높아질수록 단계가 높아집니다. 안전
벨트를 올바르게 착용하지 않으면 에어백이
전개되더라도 사고 시, 심각한 부상을 입을 수
있습니다.
또한, 승객 구분 시스템이 장착되어 있어, 동
승석에 탑승자가 있는지 판단하고 특정 조건
에서는 동승석 에어백을 작동하지 않습니다.
알아두기
에어백은 정면 충돌시 프리텐셔너 안전벨
트와 함께 작동되어 향상된 탑승자 보호 기
능을 제공합니다.
어드밴스드 에어백이 장착되어 있더라도 다
음 사항을 항상 유의하십시오.
•어린이는 에어백 전개 시 심각한 상해를
입거나 사망할 수 있습니다.
•어린이는 동승석보다 뒷좌석이 더 안전
합니다.
•동승석에 어린이 보호용 장치(보조 좌
석)를 절대로 설치하지 마십시오.
경 고
•에어백은 안전벨트의 보조 안전 장치이
므로 에어백이 장착된 차에서도 반드시
안전벨트를 착용해야 합니다.
•안전벨트를 착용하지 않거나 좌석에 앉
은 자세가 바르지 않으면 사고가 났을 때
에어백에 의해 보호받을 수 없어 심하게
다치거나 사망할 수 있습니다.
•사고가 났을 때, 바른 자세로 앉아 있지
않으면 순식간에 팽창하는 에어백에 의
해 다칠 수 있으며 충돌 중에 발생되는
추가 충돌에 보호받을 수 없습니다.
경 고
HLZ2049HLZ2049
안전벨트안전벨트미착용시 더 큰 미착용시 더 큰 부상을 초래할 부상을 초래할 수 있습니다.수 있습니다.

안전 장치
3-46
•또한 팽창하는 에어백에 의해 안면이나
그 밖의 신체 부위에 찰과상을 입거나
안경이 파손되면서 다칠 수 있고 화약
이 폭발할 때 화상을 입을 수 있습니다.
•에어백과 탑승자 사이에는 어떠한 물건
도 놓아두지 마십시오. 팽창하는 에어백
에 의해 부상을 당할 위험이 커집니다.
•운전석, 무릎 및 동승석 에어백은 보통
강도 이상으로 충돌하였을 때만, 사이드
및 커튼 에어백은 측면에서 보통 이상의
강도로 충돌하였을 때 또는 전복 사고시
에만 작동합니다.
•일반적으로 에어백은 측면(사이드 및 커
튼 에어백 미장착 차량의 경우)이나 후
면 충격, 가벼운 정면 충돌이나 기둥 충
돌 시에는 작동되지 않습니다. 다중 충
돌 시, 뒤에 오는 충격에 대해서는 에어
백에 의해 보호되지 않습니다.
경 고
•자사에서 허용하는 좌석 이외의 좌석을
장착하거나 시트 커버를 개조한 경우, 에
어백 성능이 감소되어 예상치 못한 부상
을 입을 수 있으니 절대로 좌석을 개조하
지 마십시오.
•에어백이 장착된 부위나 충돌 센서가 장
착된 부위에 망치나 단단한 물건 등으로
인위로 충격을 가하지 마십시오.
예상치 못한 에어백의 팽창으로 심하게
다칠 수 있습니다.
특히, 앞좌석 도어 내부에 장착된 측면
충돌 센서는 도어에 가해지는 압력을 감
지하므로, 도어에 충격을 가할 경우(예,
쇼핑 카트, 농구공 등에 의한 충돌), 측면
에어백이 작동할 수 있습니다. 또한 엔진
룸 점검 시에는 반드시시동을 끄고 점검
하십시오.
경 고
•차가 물에 잠겼다면(카펫이 젖었거나
차량 바닥 부분에 물이 차 올랐을 때
등) 시동 키를 시동 스위치에 꽂거나 시
동 버튼을 누르지 마십시오. 운전자가
에어백에 아주 가까이 있을 경우 에어
백이 팽창하면서 심하게 다치거나 사망
할 수 있습니다. 차를 견인시켜 자사 직
영 서비스 센터나 블루핸즈에서 점검과
정비를 받으십시오.
•순정부품이 아닌 범퍼 가드 장착이나
범퍼 교체 시 충돌 성능 및 에어백 작동
에 좋지 않은 영향을 끼칠 수 있습니다.
•차량 견인 시 반드시 시동 「OFF」 또는
「ACC」 상태로 견인하십시오. 측면 에
어백(사이드 및 커튼 에어백)이 장착된
차량의 경우 시동 「ON」 상태에서 차량
이기울어질 경우 전복으로 감지되면,
측면 에어백이 작동될 수 있습니다.
•내장부품을 분해 후 재 조립 할 경우 내
장부품의 훼손이나 변형으로 체결이 정
상적으로 되지 않을 수 있습니다. 이 경
우 에어백 전개 시 내장부품이 이탈되어
심각한 부상이 발생할 수 있습니다.
경 고

안전 장치
3-47
ODM032040ODM032040
HLZ2120

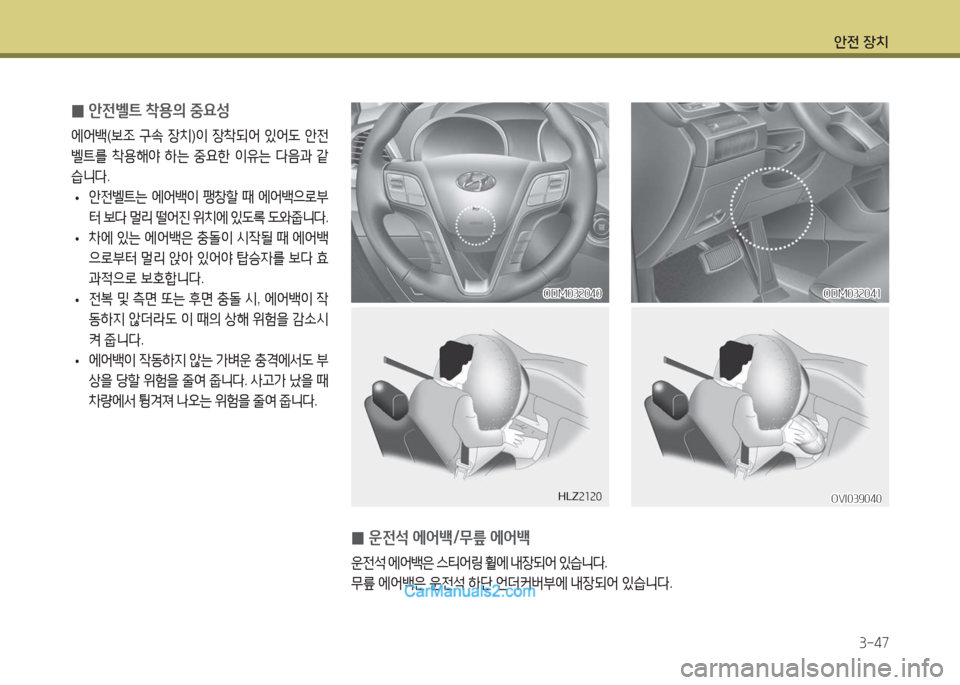

0안전벨트 착용의 중요성
에어백(보조 구속 장치)이 장착되어 있어도 안전
벨트를 착용해야 하는 중요한 이유는 다음과 같
습니다.
•안전벨트는 에어백이 팽창할 때 에어백으로부
터 보다 멀리 떨어진 위치에 있도록 도와줍니다.
•차에 있는 에어백은 충돌이 시작될 때 에어백
으로부터 멀리 앉아 있어야 탑승자를 보다 효
과적으로 보호합니다.
•전복 및 측면 또는 후면 충돌 시, 에어백이 작
동하지 않더라도 이 때의 상해 위험을 감소시
켜 줍니다.
•에어백이 작동하지 않는 가벼운 충격에서도 부
상을 당할 위험을 줄여 줍니다. 사고가 났을 때
차량에서 튕겨져 나오는 위험을 줄여 줍니다.
0운전석 에어백/무릎 에어백
운전석 에어백은 스티어링 휠에 내장되어 있습니다.
무릎 에어백은 운전석 하단 언더커버부에 내장되어 있습니다.
ODM032041ODM032041
OVI039040OVI039040

안전 장치
3-48
•운전자는 차량을 제어하는데 방해가 되
지 않는 범위 내에서 스티어링 휠로부터
가능한 뒤로 밀착하여 앉아야 합니다. 스
티어링 휠과 너무 가까우면 에어백이 작
동할 때 심각한 또는 치명적인 부상을 입
을 수 있습니다.
•에어백 내장부나 내장부와 운전자 사이
에는 어떠한 물건도 놓지 마십시오. 에어
백이 작동하는 속도와 힘에 의해서, 물건
이 운전자 신체에 고속으로 부딪혀 신체
부상을 입거나 또는 사망할 수 있습니다.
•스티어링 휠 커버 위에는 부착물 또는
장신구 등을 부착하지 마십시오. 에어
백이 작동하는 것을 방해할 수도 있습
니다.
경 고

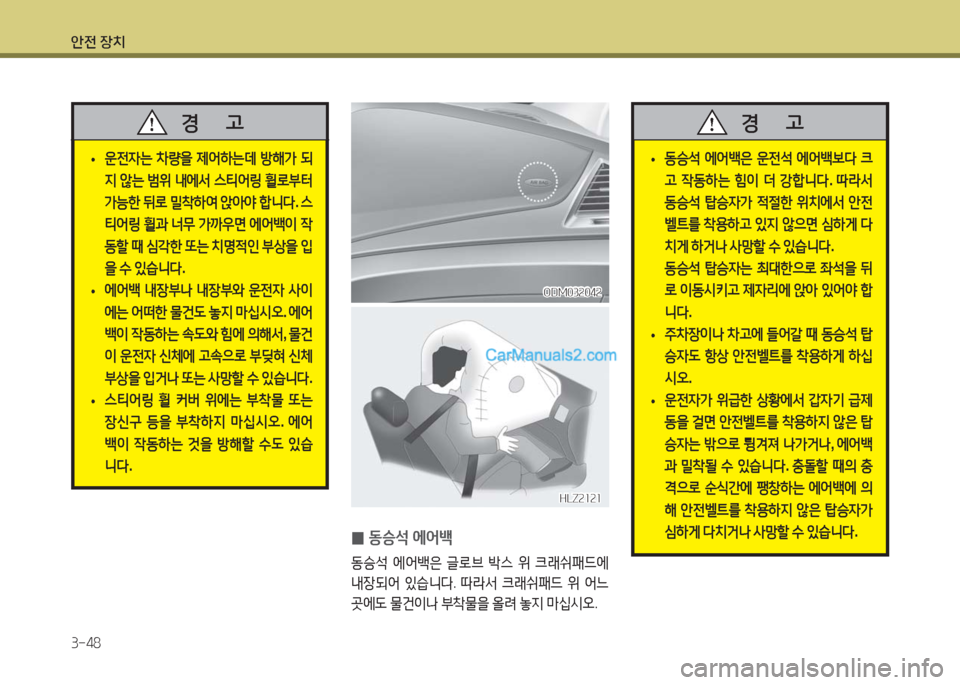

0동승석 에어백
동승석 에어백은 글로브 박스 위 크래쉬패드에
내장되어 있습니다. 따라서 크래쉬패드 위 어느
곳에도 물건이나 부착물을 올려 놓지 마십시오.
ODM032042ODM032042
HLZ2121HLZ2121
•동승석 에어백은 운전석 에어백보다 크
고 작동하는 힘이 더 강합니다. 따라서
동승석 탑승자가 적절한 위치에서 안전
벨트를 착용하고 있지 않으면 심하게 다
치게 하거나 사망할 수 있습니다.
동승석 탑승자는 최대한으로 좌석을 뒤
로 이동시키고 제자리에 앉아 있어야 합
니다.
•주차장이나 차고에 들어갈 때 동승석 탑
승자도 항상 안전벨트를 착용하게 하십
시오.
•운전자가 위급한 상황에서 갑자기 급제
동을 걸면 안전벨트를 착용하지 않은 탑
승자는 밖으로 튕겨져 나가거나, 에어백
과 밀착될 수 있습니다. 충돌할 때의 충
격으로 순식간에 팽창하는 에어백에 의
해 안전벨트를 착용하지 않은 탑승자가
심하게 다치거나 사망할 수 있습니다.
경 고

안전 장치
3-49
•동승석 탑승자가 크래쉬패드에 손이나
발을 올려 놓거나 얼굴을 가까이 하지 않
도록 하십시오. 에어백이 작동할 때 강한
충격을 받을 수 있습니다.
•동승석에 에어백을 장착한 차에서는 어
린이나 노약자, 임산부를 앞자리에 앉히
지 마십시오.
순식간에 팽창하는 에어백에 의해 심하
게 다칠 수 있습니다. 어린이 보조 좌석
을 앞좌석에 장착하지 마십시오.
•동승석 에어백을 장착한 차의 경우 에어
백이 팽창하는 부위에 물건(휴대폰 거치
대, 컵홀더 거치대, 카세트 홀더, 향수 및
스티커, 크래쉬패드 커버 등)을 놓거나
붙이지 마십시오. 또한 앞 유리에 장식물
이나 실내 미러에 와이드 미러를 달지 마
십시오.
이러한 물건들에 의해 에어백이 팽창하
는 것이 방해되거나 팽창할 때 심하게 다
치거나 사망할 수 있습니다.
경 고 0승객 구분 시스템 (OCS)
동승석 시트에 장착된 승객 구분 센서는, 동승석
승객을 어린이 보호용 장치(보조 좌석)와 성인으
로 구분하여 에어백 제어 장치(ACU)에 승객 정
보를 보내며, 에어백 제어 장치(ACU)는 승객 정
보와 충돌 신호를 이용하여 동승석 에어백 전개
여부를 결정합니다.
- 승객 구분 시스템(OCS)은 동승자가 올바른
자세로 차량에 탑승한 경우 이를 감지하여 동
승석 에어백을 정상적으로 작동시켜 필요한
경우에 팽창시킵니다.
- 어린이 보호용 장치(보조 좌석)가 동승석에 설치
된 경우 이를 감지하고 동승석 에어백이 작동하
지 않습니다.
- 체구가 작은 어른이 올바르지 않은 자세로 앉아
있는 경우 동승석 에어백이 작동하지 않을 수
있습니다.
※ OCS : Occupant Classification System
※ ACU : Airbag Control Unit
알아두기
승객 구분 시스템은 FMVSS (미국 자동차
안전기준) 208 (탑승자 충돌보호)기준으로
설계되었습니다.
알아두기
시동 ON 후 PASS AIR BAG “OFF” 표시등
은 약 4초 동안 켜집니다. 동승석에 탑승자
가 앉으면, 수초 후에 승객 구분 센서가 동
승석 탑승자를 감지합니다.

안전 장치
3-50

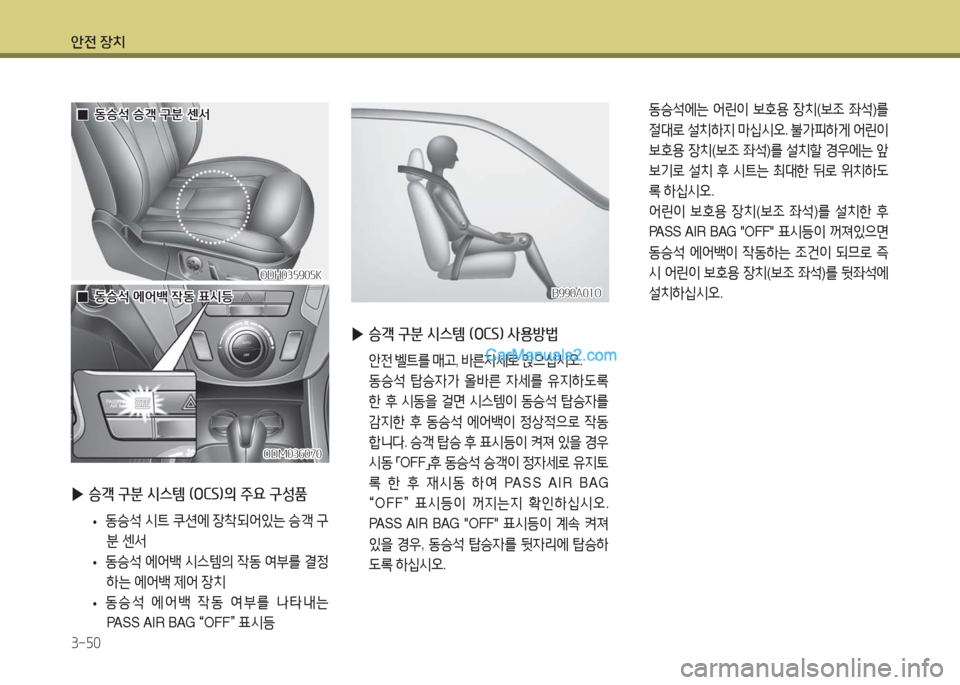

▶승객 구분 시스템 (OCS)의 주요 구성품
•동승석 시트 쿠션에 장착되어있는 승객 구
분 센서
•동승석 에어백 시스템의 작동 여부를 결정
하는 에어백 제어 장치
•동승석 에어백 작동 여부를 나타내는
PA S S A I R B A G “OFF” 표시등
ODH035905KODH035905K
ODM036070ODM036070
00동승석 승객 구분 센서동승석 승객 구분 센서
00동승석 에어백 작동 표시등동승석 에어백 작동 표시등
▶승객 구분 시스템 (OCS) 사용방법
안전 벨트를 매고, 바른자세로 앉으십시오.
동승석 탑승자가 올바른 자세를 유지하도록
한 후 시동을 걸면 시스템이 동승석 탑승자를
감지한 후 동승석 에어백이 정상적으로 작동
합니다. 승객 탑승 후 표시등이 켜져 있을 경우
시동 「OFF」후 동승석 승객이 정자세로 유지토
록 한 후 재시동 하여 PASS AIR BAG
“OFF” 표시등이 꺼지는지 확인하십시오.
PA S S A I R B A G " O F F " 표시등이 계속 켜져
있을 경우, 동승석 탑승자를 뒷자리에 탑승하
도록 하십시오.
동승석에는 어린이 보호용 장치(보조 좌석)를
절대로 설치하지 마십시오. 불가피하게 어린이
보호용 장치(보조 좌석)를 설치할 경우에는 앞
보기로 설치 후 시트는 최대한 뒤로 위치하도
록 하십시오.
어린이 보호용 장치(보조 좌석)를 설치한 후
PA S S A I R B A G " O F F " 표시등이 꺼져있으면
동승석 에어백이 작동하는 조건이 되므로 즉
시 어린이 보호용 장치(보조 좌석)를 뒷좌석에
설치하십시오.B990A01OB990A01O

안전 장치
3-51
동승석에 성인 탑승 후 PASS AIR BAG
“OFF” 표시등이 켜져 있을 경우 충돌 시 동
승석 에어백이 팽창되지 않을 수 있습니다.
또한 어린이 보호용 장치(보조 좌석) 설치
후 PASS AIR BAG “OFF” 표시등이 꺼져
있을 경우에는 충돌 시 동승석 에어백이 작
동하는 조건이 됩니다.
위와 같은 상황이 발생될 경우 동승석 탑승
자나 어린이 보호용 장치(보조좌석)를 즉시
뒷좌석으로 탑승 및 이동시키고 자사 직영
서비스센터 또는 블루핸즈를 방문하여 점검
및 수리를 받으십시오.

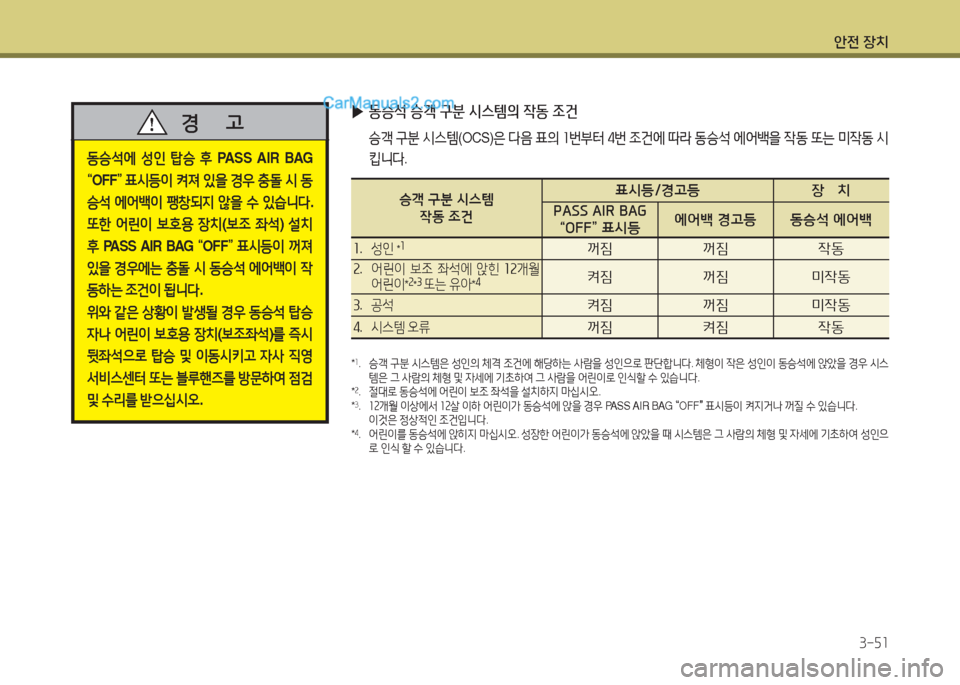

경 고 ▶동승석 승객 구분 시스템의 작동 조건
승객 구분 시스템(OCS)은 다음 표의 1번부터 4번 조건에 따라 동승석 에어백을 작동 또는 미작동 시
킵니다.
승객 구분 시스템
작동 조건
표시등/경고등 장 치
PASS AIR BAG
“OFF” 표시등 에어백 경고등 동승석 에어백
1. 성인 *1꺼짐 꺼짐 작동
2. 어린이 보조 좌석에 앉힌 12개월 어린이*2*3 또는 유아*4켜짐 꺼짐 미작동
3. 공석켜짐 꺼짐 미작동
4. 시스템 오류꺼짐 켜짐 작동
*1. 승객 구분 시스템은 성인의 체격 조건에 해당하는 사람을 성인으로 판단합니다. 체형이 작은 성인이 동승석에 앉았을 경우 시스템은 그 사람의 체형 및 자세에 기초하여 그 사람을 어린이로 인식할 수 있습니다. *2. 절대로 동승석에 어린이 보조 좌석을 설치하지 마십시오.*3. 12개월 이상에서 12살 이하 어린이가 동승석에 앉을 경우 PASS AIR BAG “OFF” 표시등이 켜지거나 꺼질 수 있습니다. 이것은 정상적인 조건입니다.*4. 어린이를 동승석에 앉히지 마십시오. 성장한 어린이가 동승석에 앉았을 때 시스템은 그 사람의 체형 및 자세에 기초하여 성인으로 인식 할 수 있습니다.

안전 장치
3-52
주 의
•시트 표면을 덮는 차량용 쿠션 및 순정 부
품외 동승석 시트 히터는 사용하지 마십
시오.
•시트가 다량의 음료수 또는 물에 젖어있는
상태에서 동승석에 어린이 보조좌석을 설
치하지 마십시오.
•승객 구분 시스템을 임의로 변경 또는 개조
시에는 정상 작동하지 않아 충돌 사고 발생
시 심각한 상해가 발생할 수 있습니다 .
•수리 등의 목적으로 동승석 시트 탈/부착
후, 공석 및 승객 착석시에는 PASS AIR
BAG "OFF" 표시등 및 에어백 경고등이
정상 작동하는지 반드시 확인하십시오.
•스팀이나 세제를 이용하여 내부 세차 후에
는 반드시 충분히 시트를 건조시킨 후,
PA S S A I R B AG " O F F " 표시등 및 에어백
경고등 정상 작동 여부를 확인하십시오.
•동승석 시트나 승객 구분 시스템은 반드시
자사 직영 서비스센터 또는 블루핸즈를 방
문하여 점검 및 수리하십시오.
탑승자가 동승석에 바르지 않게 앉아 있거
나 물건을 올려 놓거나 좌석 아래에 물건을
놓으면 승객 구분 시스템(OCS) 작동에 방
해가 될 수 있습니다. 운전자와 모든 탑승
자는 에어백과 안전벨트에 의한 최대의 효
과를 얻기 위해서는, 항상 바른 자세로 앉
고 안전벨트를 올바른 방법으로 착용해야
합니다.
경 고알아두기
PA S S A I R B A G " O F F " 표 시 등 이 켜 진 상 태
에서는 동승석 에어백이 전개되지 않으며,
꺼진 상태에는 동승석 에어백 작동 조건이
됩니다.
