2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

안전 장치
3-53
승객 구분 시스템(OCS) 오류 혹은 오작동이 발생할 수 있으므로 심각한 부상 혹은 사망의 위험을 줄이기 위하여 아래의 내용을 준수하십시오.
경 고
OVQ036013NOVQ036013N1KMN36621KMN3662
ODM035064ODM0350641KMN36651KMN3665
ODM035068ODM0350681KMN36641KMN3664
•무거운 물건을 동승석에 올려놓거
나 등받이 포켓에 넣어두지 마십
시오.
•동승석 등받이를 지나치게 뒤로
젖히지 마십시오.
•뒷좌석 착석 시, 다리를 동승석
위에 올려 놓지 마십시오.
•동승석 착석시, 다리를 크래쉬패
드 위에 올려놓지 마십시오.
•동승석에 앉을 경우, 앞으로 치우
쳐서 앉지 마십시오.
•동승석 착석 시, 어느 한쪽으로 치
우쳐서 앉지 마십시오.

안전 장치
3-54
경 고
ODM035065ODM035065ODM035067ODM035067
ODM035066ODM035066

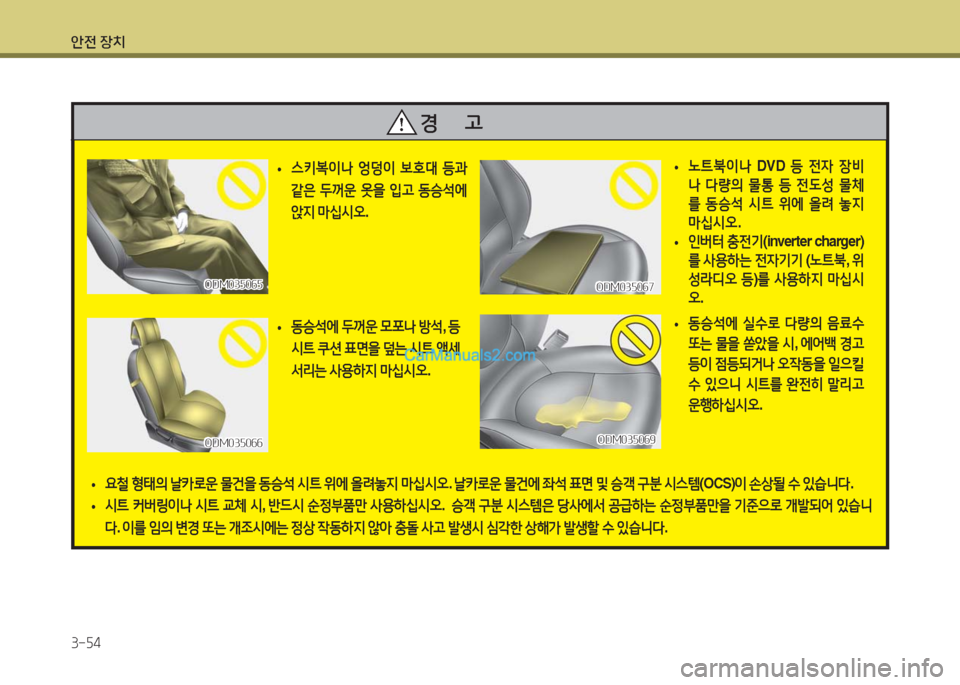

•스키복이나 엉덩이 보호대 등과
같은 두꺼운 옷을 입고 동승석에
앉지 마십시오.
•노트북이나 DVD 등 전자 장비
나 다량의 물통 등 전도성 물체
를 동승석 시트 위에 올려 놓지
마십시오.
•인버터 충전기(inverter charger)
를 사용하는 전자기기 (노트북, 위
성라디오 등)를 사용하지 마십시
오.
•동승석에 두꺼운 모포나 방석, 등
시트 쿠션 표면을 덮는 시트 액세
서리는 사용하지 마십시오.
ODM035069ODM035069
•동승석에 실수로 다량의 음료수
또는 물을 쏟았을 시, 에어백 경고
등이 점등되거나 오작동을 일으킬
수 있으니 시트를 완전히 말리고
운행하십시오.
•요철 형태의 날카로운 물건을 동승석 시트 위에 올려놓지 마십시오. 날카로운 물건에 좌석 표면 및 승객 구분 시스템(OCS)이 손상될 수 있습니다.
•시트 커버링이나 시트 교체 시, 반드시 순정부품만 사용하십시오. 승객 구분 시스템은 당사에서 공급하는 순정부품만을 기준으로 개발되어 있습니
다. 이를 임의 변경 또는 개조시에는 정상 작동하지 않아 충돌 사고 발생시 심각한 상해가 발생할 수 있습니다.

안전 장치
3-55
•사이드 에어백 장착 차량의 좌석에는 어
떠한 커버도 씌우지 마십시오.
사이드 에어백이 팽창하는 것을 방해
할 수 있습니다.
•좌석 측면에 무리한 힘을 가하거나 좌석
을 변형시키지 마십시오. 또한 좌석에 액
세서리 등의 추가 부착물을 장착하지 마
십시오. 그렇지 않을 경우, 예기치 않은
에어백 오작동의 원인이 될 수 있으며,
이로 인해 상해를 입을 수 있습니다.
•좌석 및 좌석 커버에 손상이 있을 경우
사이드 에어백 장착 차량임을 알리고 자
사 서비스 센터 또는 블루핸즈에서 수리
및 교환을 받으십시오.
경 고
•사이드 에어백 라벨 등 좌석에 부착된
라벨의 벌어진 틈으로 어떤 물건도 집어
넣지 마십시오. 에어백 팽창시 예기치
못한 에어백 전개로 다칠 수 있습니다.
•주행 중 유리창 밖으로 손이나 머리를 내
밀지 마십시오. 사이드 에어백 팽창 시
상해를 입거나 사망할 수 있습니다. 어린
이가 차량에 타고 있을 때에는 특별한 주
의가 필요합니다.
경 고

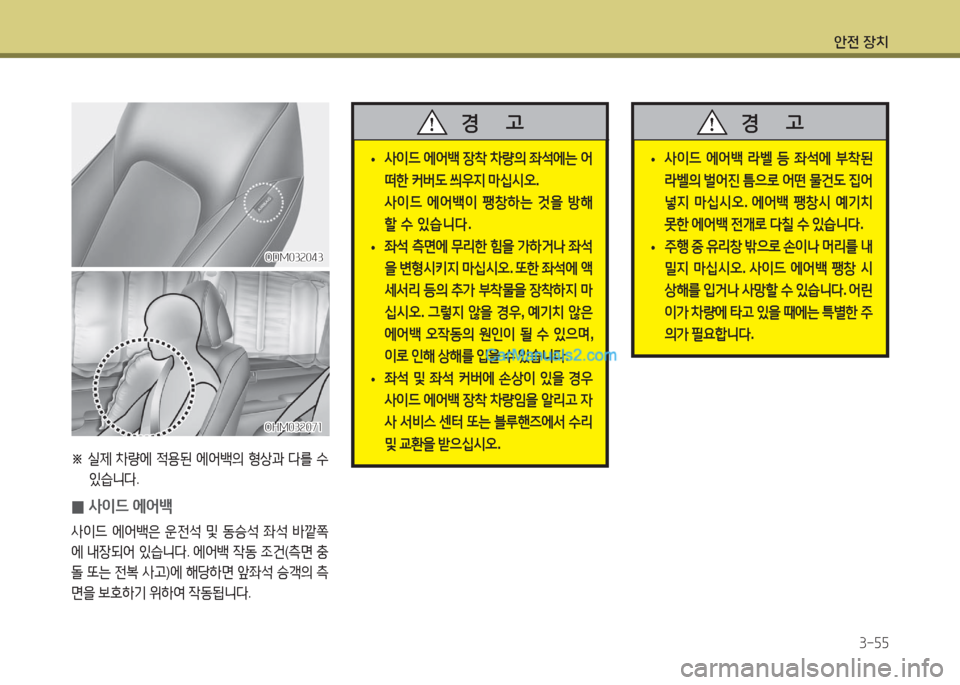

0사이드 에어백
사이드 에어백은 운전석 및 동승석 좌석 바깥쪽
에 내장되어 있습니다. 에어백 작동 조건(측면 충
돌 또는 전복 사고)에 해당하면 앞좌석 승객의 측
면을 보호하기 위하여 작동됩니다.
OHM032071OHM032071
ODM032043ODM032043
※ 실제 차량에 적용된 에어백의 형상과 다를 수
있습니다.

안전 장치
3-56

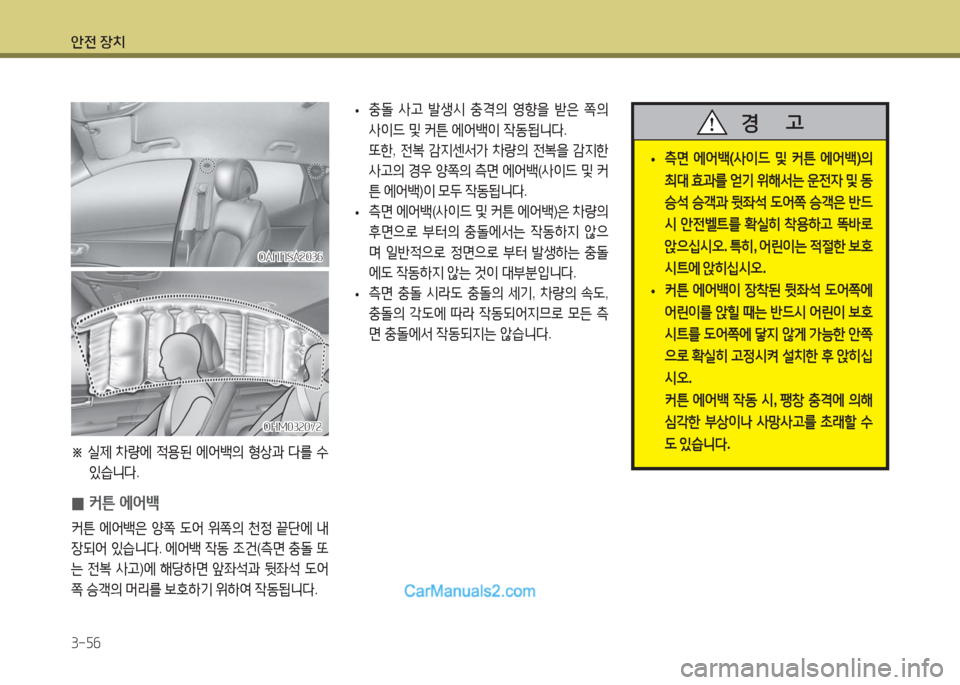

•충돌 사고 발생시 충격의 영향을 받은 쪽의
사이드 및 커튼 에어백이 작동됩니다.
또한, 전복 감지센서가 차량의 전복을 감지한
사고의 경우 양쪽의 측면 에어백(사이드 및 커
튼 에어백)이 모두 작동됩니다.
•측면 에어백(사이드 및 커튼 에어백)은 차량의
후면으로 부터의 충돌에서는 작동하지 않으
며 일반적으로 정면으로 부터 발생하는 충돌
에도 작동하지 않는 것이 대부분입니다.
•측면 충돌 시라도 충돌의 세기, 차량의 속도,
충돌의 각도에 따라 작동되어지므로 모든 측
면 충돌에서 작동되지는 않습니다.
•측면 에어백(사이드 및 커튼 에어백)의
최대 효과를 얻기 위해서는 운전자 및 동
승석 승객과 뒷좌석 도어쪽 승객은 반드
시 안전벨트를 확실히 착용하고 똑바로
앉으십시오. 특히, 어린이는 적절한 보호
시트에 앉히십시오.
•커튼 에어백이 장착된 뒷좌석 도어쪽에
어린이를 앉힐 때는 반드시 어린이 보호
시트를 도어쪽에 닿지 않게 가능한 안쪽
으로 확실히 고정시켜 설치한 후 앉히십
시오.
커튼 에어백 작동 시, 팽창 충격에 의해
심각한 부상이나 사망사고를 초래할 수
도 있습니다.
경 고
0커튼 에어백
커튼 에어백은 양쪽 도어 위쪽의 천정 끝단에 내
장되어 있습니다. 에어백 작동 조건(측면 충돌 또
는 전복 사고)에 해당하면 앞좌석과 뒷좌석 도어
쪽 승객의 머리를 보호하기 위하여 작동됩니다.
※ 실제 차량에 적용된 에어백의 형상과 다를 수
있습니다.
OANNSA2036OANNSA2036
OHM032072OHM032072

안전 장치
3-57

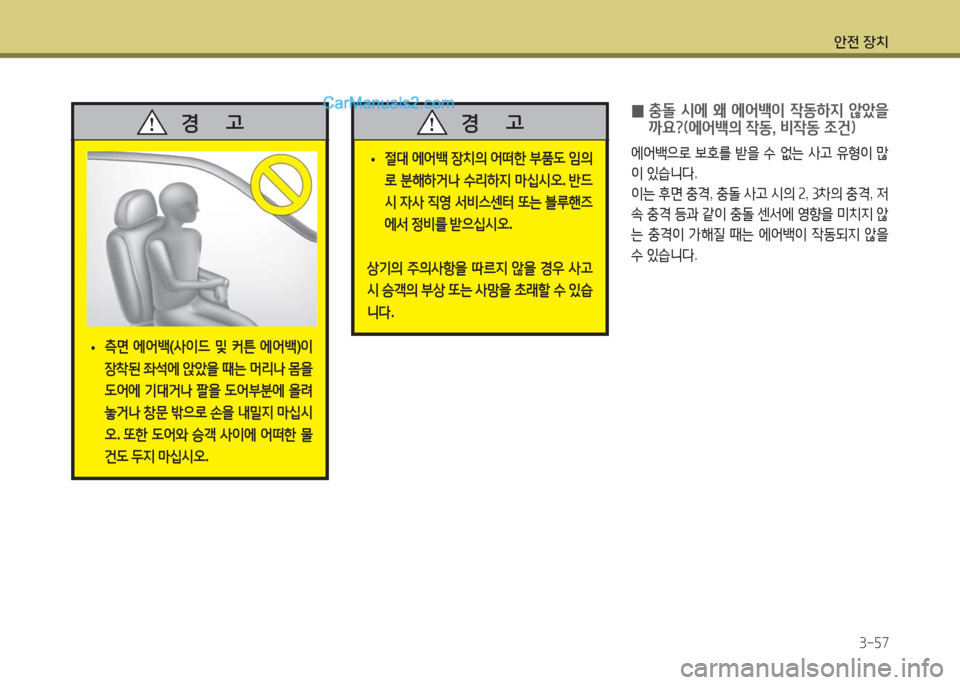

0 충돌 시에 왜 에어백이 작동하지 않았을
까요?(에어백의 작동, 비작동 조건)
에어백으로 보호를 받을 수 없는 사고 유형이 많
이 있습니다.
이는 후면 충격, 충돌 사고 시의 2, 3차의 충격, 저
속 충격 등과 같이 충돌 센서에 영향을 미치지 않
는 충격이 가해질 때는 에어백이 작동되지 않을
수 있습니다.
•측면 에어백(사이드 및 커튼 에어백)이
장착된 좌석에 앉았을 때는 머리나 몸을
도어에 기대거나 팔을 도어부분에 올려
놓거나 창문 밖으로 손을 내밀지 마십시
오. 또한 도어와 승객 사이에 어떠한 물
건도 두지 마십시오.
경 고
•절대 에어백 장치의 어떠한 부품도 임의
로 분해하거나 수리하지 마십시오. 반드
시 자사 직영 서비스센터 또는 블루핸즈
에서 정비를 받으십시오.
상기의 주의사항을 따르지 않을 경우 사고
시 승객의 부상 또는 사망을 초래할 수 있습
니다.
경 고

안전 장치
3-58

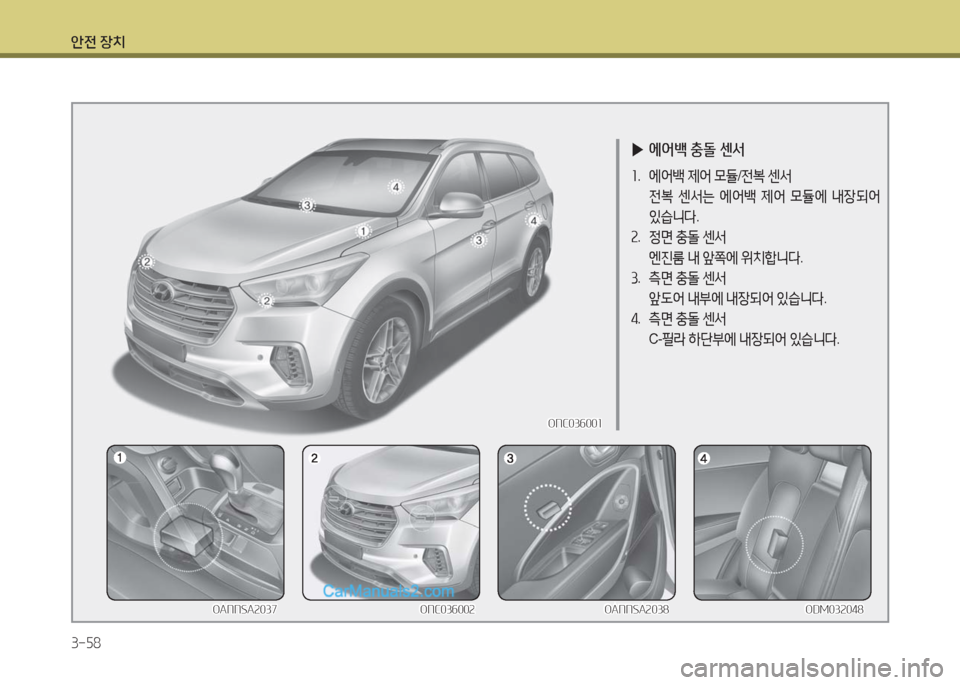

▶에어백 충돌 센서
1. 에어백 제어 모듈/전복 센서
전복 센서는 에어백 제어 모듈에 내장되어
있습니다.
2. 정면 충돌 센서
엔진룸 내 앞쪽에 위치합니다.
3. 측면 충돌 센서
앞도어 내부에 내장되어 있습니다.
4. 측면 충돌 센서
C-필라 하단부에 내장되어 있습니다.
OANNSA2037OANNSA2037
ONC036001ONC036001
ONC036002ONC036002OANNSA2038OANNSA2038ODM032048ODM032048

안전 장치
3-59

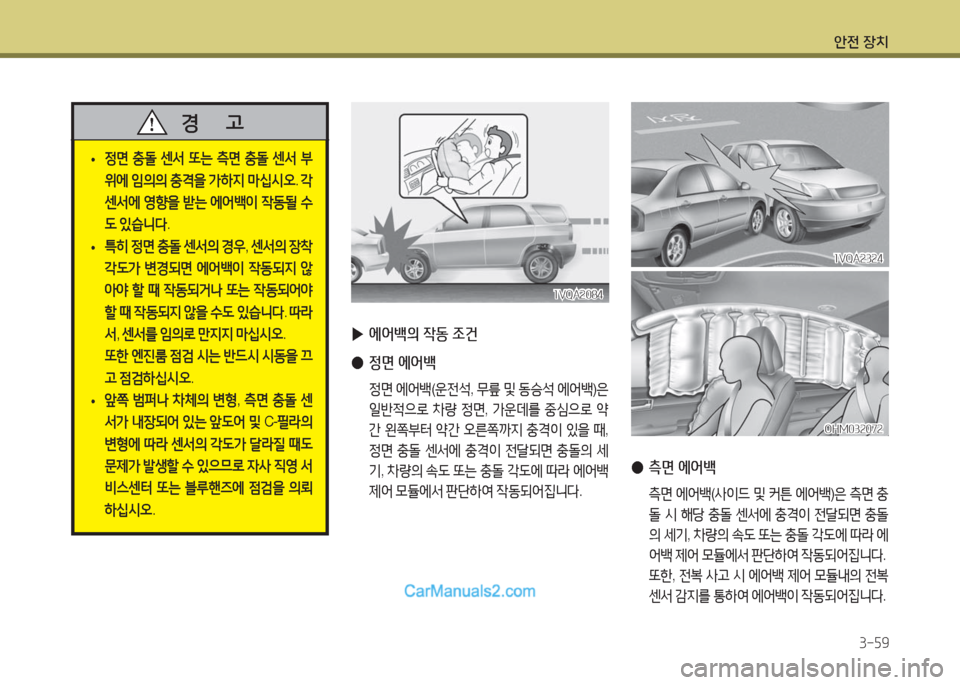

▶에어백의 작동 조건
●정면 에어백
정면 에어백(운전석, 무릎 및 동승석 에어백)은
일반적으로 차량 정면, 가운데를 중심으로 약
간 왼쪽부터 약간 오른쪽까지 충격이 있을 때,
정면 충돌 센서에 충격이 전달되면 충돌의 세
기, 차량의 속도 또는 충돌 각도에 따라 에어백
제어 모듈에서 판단하여 작동되어집니다.
●측면 에어백
측면 에어백(사이드 및 커튼 에어백)은 측면 충
돌 시 해당 충돌 센서에 충격이 전달되면 충돌
의 세기, 차량의 속도 또는 충돌 각도에 따라 에
어백 제어 모듈에서 판단하여 작동되어집니다.
또한, 전복 사고 시 에어백 제어 모듈내의 전복
센서 감지를 통하여 에어백이 작동되어집니다.
•정면 충돌 센서 또는 측면 충돌 센서 부
위에 임의의 충격을 가하지 마십시오. 각
센서에 영향을 받는 에어백이 작동될 수
도 있습니다.
•특히 정면 충돌 센서의 경우, 센서의 장착
각도가 변경되면 에어백이 작동되지 않
아야 할 때 작동되거나 또는 작동되어야
할 때 작동되지 않을 수도 있습니다. 따라
서, 센서를 임의로 만지지 마십시오.
또한 엔진룸 점검 시는 반드시 시동을 끄
고 점검하십시오.
•앞쪽 범퍼나 차체의 변형, 측면 충돌 센
서가 내장되어 있는 앞도어 및 C-필라의
변형에 따라 센서의 각도가 달라질 때도
문제가 발생할 수 있으므로 자사 직영 서
비스센터 또는 블루핸즈에 점검을 의뢰
하십시오.
경 고
1VQA20841VQA2084
OHM032072OHM032072
1VQA23241VQA2324

안전 장치
3-60

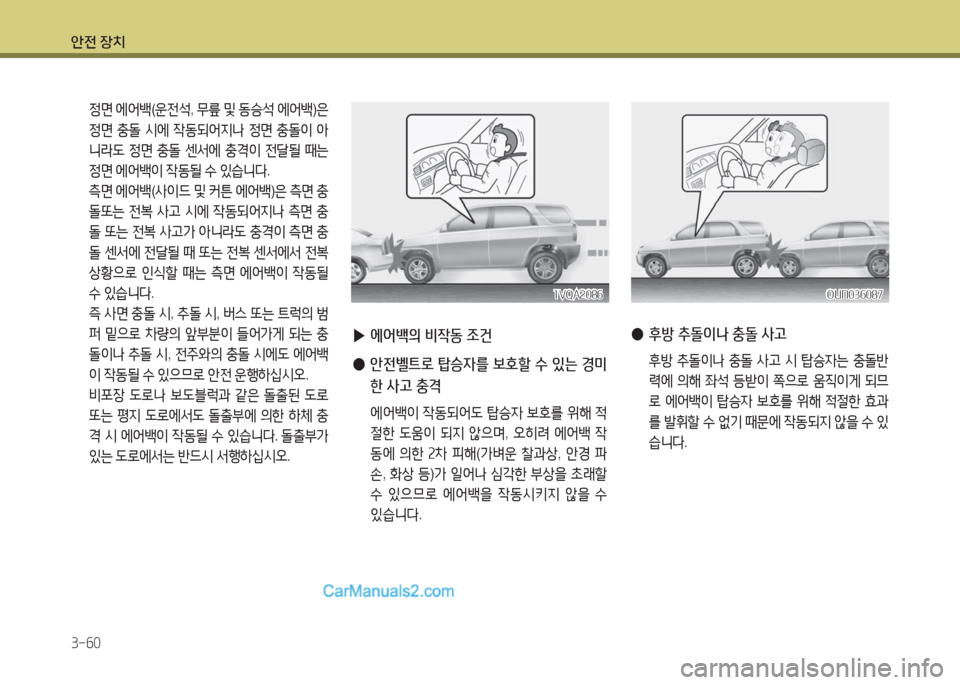

정면 에어백(운전석, 무릎 및 동승석 에어백)은
정면 충돌 시에 작동되어지나 정면 충돌이 아
니라도 정면 충돌 센서에 충격이 전달될 때는
정면 에어백이 작동될 수 있습니다.
측면 에어백(사이드 및 커튼 에어백)은 측면 충
돌또는 전복 사고 시에 작동되어지나 측면 충
돌 또는 전복 사고가 아니라도 충격이 측면 충
돌 센서에 전달될 때 또는 전복 센서에서 전복
상황으로 인식할 때는 측면 에어백이 작동될
수 있습니다.
즉 사면 충돌 시, 추돌 시, 버스 또는 트럭의 범
퍼 밑으로 차량의 앞부분이 들어가게 되는 충
돌이나 추돌 시, 전주와의 충돌 시에도 에어백
이 작동될 수 있으므로 안전 운행하십시오.
비포장 도로나 보도블럭과 같은 돌출된 도로
또는 평지 도로에서도 돌출부에 의한 하체 충
격 시 에어백이 작동될 수 있습니다. 돌출부가
있는 도로에서는 반드시 서행하십시오.
▶에어백의 비작동 조건
● 안전벨트로 탑승자를 보호할 수 있는 경미
한 사고 충격
에어백이 작동되어도 탑승자 보호를 위해 적
절한 도움이 되지 않으며, 오히려 에어백 작
동에 의한 2차 피해(가벼운 찰과상, 안경 파
손, 화상 등)가 일어나 심각한 부상을 초래할
수 있으므로 에어백을 작동시키지 않을 수
있습니다.
1VQA20861VQA2086
● 후방 추돌이나 충돌 사고
후방 추돌이나 충돌 사고 시 탑승자는 충돌반
력에 의해 좌석 등받이 쪽으로 움직이게 되므
로 에어백이 탑승자 보호를 위해 적절한 효과
를 발휘할 수 없기 때문에 작동되지 않을 수 있
습니다.
OUN036087OUN036087
