2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치
4-117
시스템을 해제하고자 할 때는 시스템 선택 버
튼()을 한번 더 2초 이상 누르면 해제됩니다.
시동을 껐다가 재시동 시키면 시스템은 항상
해제상태로 됩니다. 필요 시 버튼을 눌러 사용
하십시오.
1. 주차 조향 보조 시스템 선택
주차 조향 보조 시스템 선택버튼을 눌러 선택
하십시오. 계기판의 안내 화면 및 음성안내와
함께 본 시스템 버튼 및 전·후방 주차 보조 시
스템 버튼 내 표시등이 모두 점등됩니다.
시스템이 작동되는 동안 장애물이 감지되면
경고음도 함께 작동합니다.

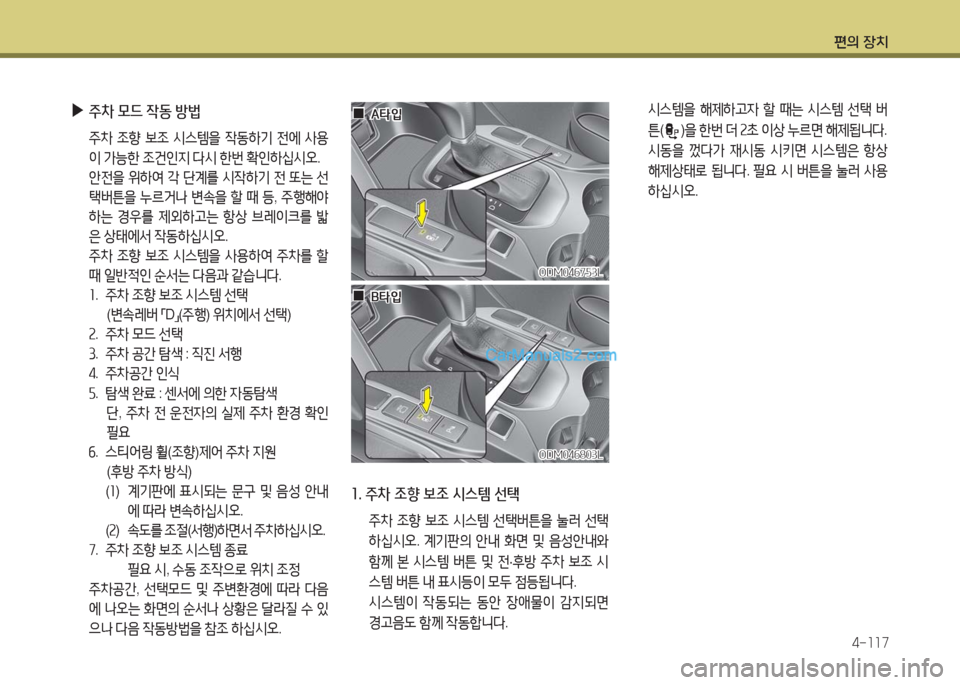

▶주차 모드 작동 방법
주차 조향 보조 시스템을 작동하기 전에 사용
이 가능한 조건인지 다시 한번 확인하십시오.
안전을 위하여 각 단계를 시작하기 전 또는 선
택버튼을 누르거나 변속을 할 때 등, 주행해야
하는 경우를 제외하고는 항상 브레이크를 밟
은 상태에서 작동하십시오.
주차 조향 보조 시스템을 사용하여 주차를 할
때 일반적인 순서는 다음과 같습니다.
1. 주차 조향 보조 시스템 선택
(변속레버 「D」(주행) 위치에서 선택)
2. 주차 모드 선택
3. 주차 공간 탐색 : 직진 서행
4. 주차공간 인식
5. 탐색 완료 : 센서에 의한 자동탐색
단, 주차 전 운전자의 실제 주차 환경 확인
필요
6. 스티어링 휠(조향)제어 주차 지원
(후방 주차 방식)
(1) 계기판에 표시되는 문구 및 음성 안내
에 따라 변속하십시오.
(2) 속도를 조절(서행)하면서 주차하십시오.
7. 주차 조향 보조 시스템 종료
필요 시, 수동 조작으로 위치 조정
주차공간, 선택모드 및 주변환경에 따라 다음
에 나오는 화면의 순서나 상황은 달라질 수 있
으나 다음 작동방법을 참조 하십시오.
ODM046753LODM046753L
ODM046803LODM046803L
00A타입A타입
00B타입B타입

편의 장치
4-118
ODM046670ODM046670ODM046674ODM046674
시스템 선택 시는 자동으로 우측 직각 모드가
선택됩니다.
스위치를 연속해서 누르면 좌측 직각모드, 우
측 평행모드, 좌측 평행모드 순서로 선택되고
다시 한번 누르면 주차 조향 보조 시스템 모드
를 빠져 나옵니다.
※ 정차중 한가지 모드에서 15초 이상 있을 경우
“탐색을 완료할때까지 전진하십시오” 안내가
표시 됩니다

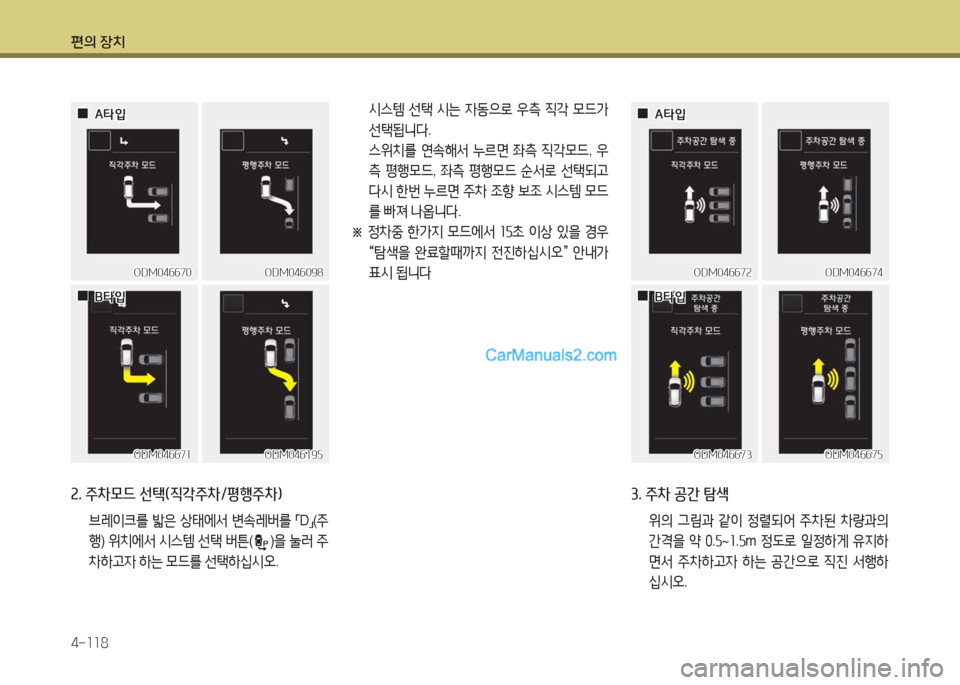

2. 주차모드 선택(직각주차/평행주차)
브레이크를 밟은 상태에서 변속레버를 「D」(주
행) 위치에서 시스템 선택 버튼()을 눌러 주
차하고자 하는 모드를 선택하십시오.
ODM046098ODM046098ODM046672ODM046672
ODM046195ODM046195ODM046673ODM046673ODM046671ODM046671ODM046675ODM046675
00A타입A타입 00A타입A타입
00B타입B타입 00B타입B타입
3. 주차 공간 탐색
위의 그림과 같이 정렬되어 주차된 차량과의
간격을 약 0.5~1.5m 정도로 일정하게 유지하
면서 주차하고자 하는 공간으로 직진 서행하
십시오.

편의 장치
4-119
주 의
•주차공간 탐색 주행 시, 주차되어 있는 차량
이 없거나 주행 후 생긴 빈자리 또는 아직
주행하지 않은 앞쪽의 빈 공간은 탐색이 불
가능 합니다.
•센서 주위가 얼었거나 오물이 묻어 있을 경
우, 높거나 낮은 물체가 있는 경우, 기둥이
주변에 있을 경우 또는 주차된 차량의 모양
에 따라 주차공간이 있음에도 탐색을 못할
수 있으며, 주차하기에 알맞지 않은 공간을
주차 공간이라고 탐색할 수도 있습니다.
•탐색된 공간은 시스템이 탐색 완료 후라도
반드시 주차공간 내 장애물 등 주차 가능
여부에 대한 운전자가 직접 확인 후 사용하
십시오. 특히 사이드 미러와 물체간접촉 발
생에 유의하여 사용하십시오.

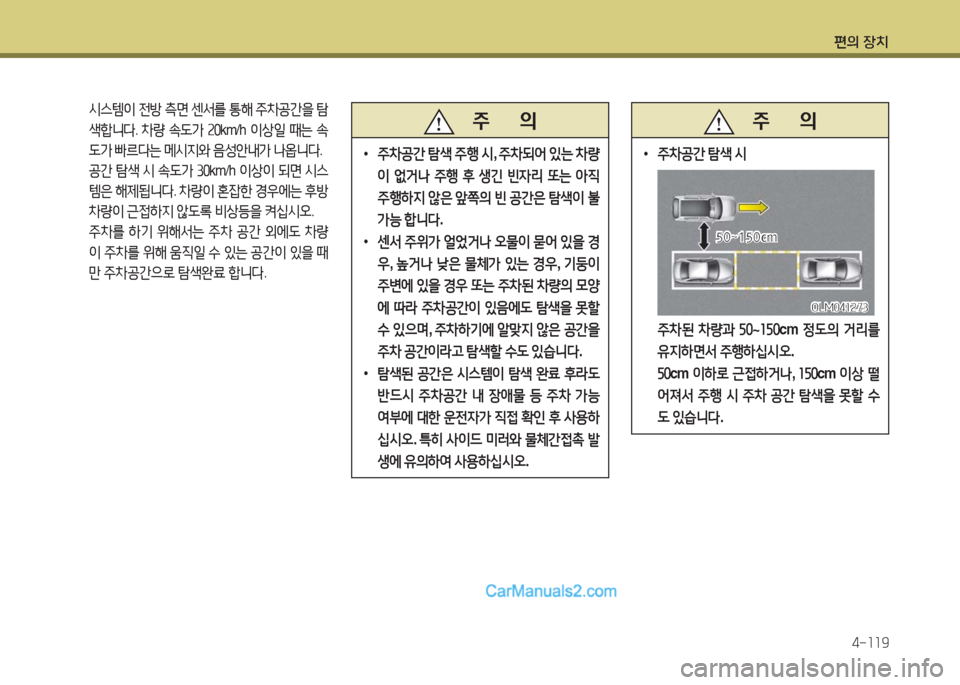

주 의
•주차공간 탐색 시

주차된 차량과 50~150cm 정도의 거리를
유지하면서 주행하십시오.
50cm 이하로 근접하거나, 150cm 이상 떨
어져서 주행 시 주차 공간 탐색을 못할 수
도 있습니다.
OLM041273OLM041273
50~150cm50~150cm
시스템이 전방 측면 센서를 통해 주차공간을 탐
색합니다. 차량 속도가 20km/h 이상일 때는 속
도가 빠르다는 메시지와 음성안내가 나옵니다.
공간 탐색 시 속도가 30km/h 이상이 되면 시스
템은 해제됩니다. 차량이 혼잡한 경우에는 후방
차량이 근접하지 않도록 비상등을 켜십시오.
주차를 하기 위해서는 주차 공간 외에도 차량
이 주차를 위해 움직일 수 있는 공간이 있을 때
만 주차공간으로 탐색완료 합니다.

편의 장치
4-120

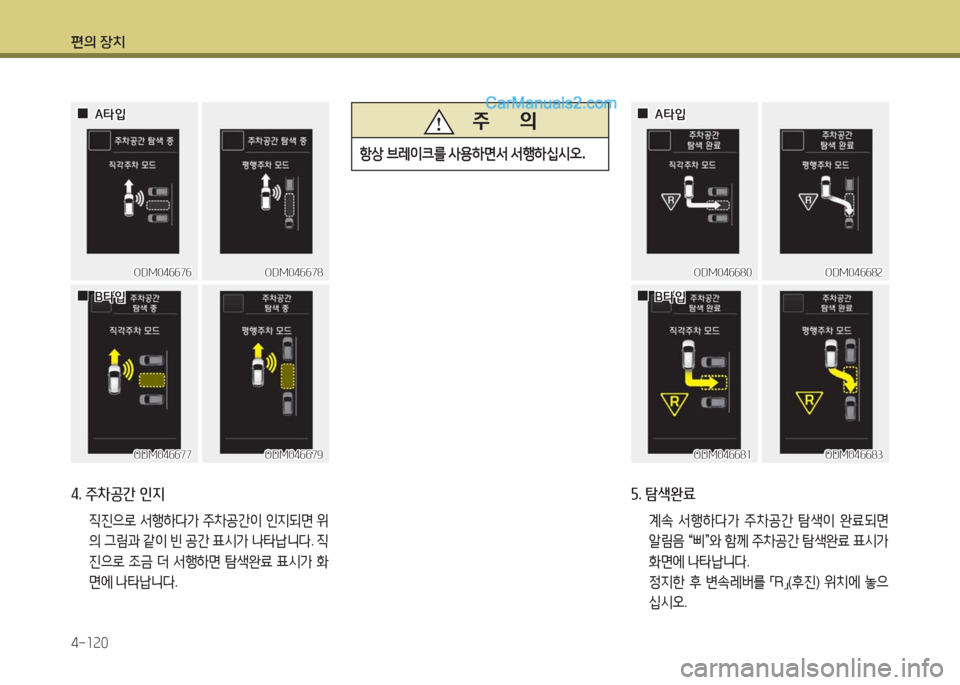

4. 주차공간 인지
직진으로 서행하다가 주차공간이 인지되면 위
의 그림과 같이 빈 공간 표시가 나타납니다. 직
진으로 조금 더 서행하면 탐색완료 표시가 화
면에 나타납니다.
주 의
항상 브레이크를 사용하면서 서행하십시오.
5. 탐색완료
계속 서행하다가 주차공간 탐색이 완료되면
알림음 “삐”와 함께 주차공간 탐색완료 표시가
화면에 나타납니다.
정지한 후 변속레버를 「R」(후진) 위치에 놓으
십시오.
ODM046676ODM046676ODM046680ODM046680ODM046678ODM046678ODM046682ODM046682
ODM046679ODM046679ODM046683ODM046683ODM046677ODM046677ODM046681ODM046681
00A타입A타입 00A타입A타입
00B타입B타입 00B타입B타입

편의 장치
4-121
단, 이때 차량의 속도가 7km/h 를 넘지 않도록
하고, 필요 시 즉시 브레이크를 밟아 감속하십
시오. 7km/h 이상의 속도가 되면 시스템이 해
제됩니다.
주 의
•문구 및 음성안내를 따르지 않고 전진 또는
후진 시에는 주차에 실패하거나, 주차 정렬
상태가 나빠질 수 있습니다.
•주차 시 스티어링 휠이 완전히 돌아간 후
브레이크를 밟고 천천히 전진 또는 후진하
십시오.
•차속이 빠를 경우 주변 차량과 충돌할 수
있으므로 주의하십시오.
•주차 진행 중 주차 보조 시스템의 3차 경보
음(연속음)이 발생할 경우에는 물체가 차량
과 근접해 있다는 의미입니다. 운전자가 직
접 주변 장애물을 확인하십시오.
•물체와 근접시 연속음이 지속됨에도 불구
하고 해당 장애물에 가까이 접근시, 시스템
은 더 이상 장애물과의 간격을 측정할 수
없습니다.
●주차 진행중 시스템 해제 방법
주차 모드 선택중에는 「」버튼을 길게 눌러
해제하십시오.
탐색 또는 조향 제어중에는 「」버튼을 눌러
해제하십시오.
「」버튼을 눌러 해제하는 경우 시스템 정상
동작에 방해가 되어 해제될 수 있습니다.
ODM046685ODM046685ODM046684ODM046684

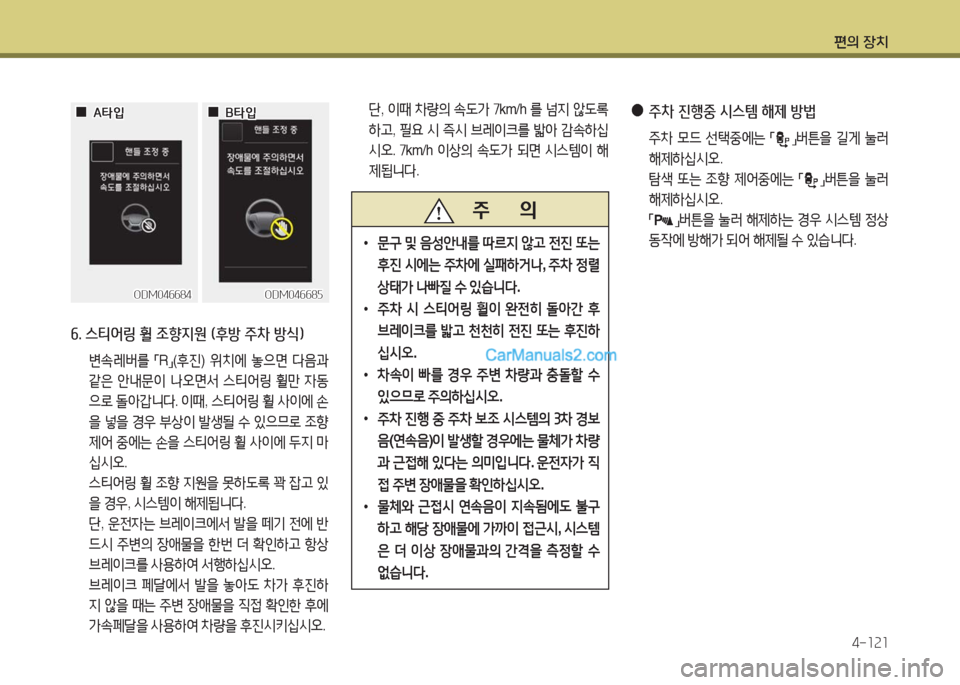

6. 스티어링 휠 조향지원 (후방 주차 방식)
변속레버를 「R」(후진) 위치에 놓으면 다음과
같은 안내문이 나오면서 스티어링 휠만 자동
으로 돌아갑니다. 이때, 스티어링 휠 사이에 손
을 넣을 경우 부상이 발생될 수 있으므로 조향
제어 중에는 손을 스티어링 휠 사이에 두지 마
십시오.
스티어링 휠 조향 지원을 못하도록 꽉 잡고 있
을 경우, 시스템이 해제됩니다.
단, 운전자는 브레이크에서 발을 떼기 전에 반
드시 주변의 장애물을 한번 더 확인하고 항상
브레이크를 사용하여 서행하십시오.
브레이크 페달에서 발을 놓아도 차가 후진하
지 않을 때는 주변 장애물을 직접 확인한 후에
가속페달을 사용하여 차량을 후진시키십시오.
00A타입A타입 00B타입B타입

편의 장치
4-122
ODM046690ODM046690ODM046686ODM046686
00A타입A타입
ODM046691ODM046691ODM046687ODM046687
00B타입B타입
6-1. 스티어링 휠 제어 중 기어변속 요청
주차환경에 따라 변속 요구 알림음 “삐”와 함께
위와 같은 안내문과 음성이 나올 경우, 해당 기
어를 넣고, 브레이크를 사용하여 주차하십시오.
단, 브레이크에서 발을 떼기 전에 운전자가 주
변의 장애물을 한번 더 확인 후 속도가 빠르거
나 필요 시는 브레이크를 사용하여 차량을 즉
시 멈추십시오.
주차하는 동안 예기치 못한 다른 차량의 접
근 또는 행인들의 움직임이 있을 수 있으므
로, 사고의 위험에 대해서는 항상 주의를 기
울이십시오.
경 고
7. 주차 조향 보조 시스템 종료
주차 조향 보조 시스템으로 주차가 되는 동안
이라도 브레이크는 운전자가 직접 조작해야
합니다. 화면에 나타나는 안내문과 음성 안내
에 따라 주차를 종료하고, 주변환경에 따라 수
동으로 차량을 운전하여 주차를 완료하십시오.
단, 직각주차의 경우 주차공간내 스톱퍼등을 고
려하여 완전히 진입하지 않고 주차 지원이 완료
됩니다. 운전자가 수동으로 완료해야 합니다.
ODM046693ODM046693ODM046692ODM046692
00A타입A타입 00B타입B타입

편의 장치
4-123
ODM046695ODM046695ODM046694ODM046694
00A타입A타입 00B타입B타입
ODM046697ODM046697ODM046696ODM046696
ODM046699ODM046699ODM046698ODM046698

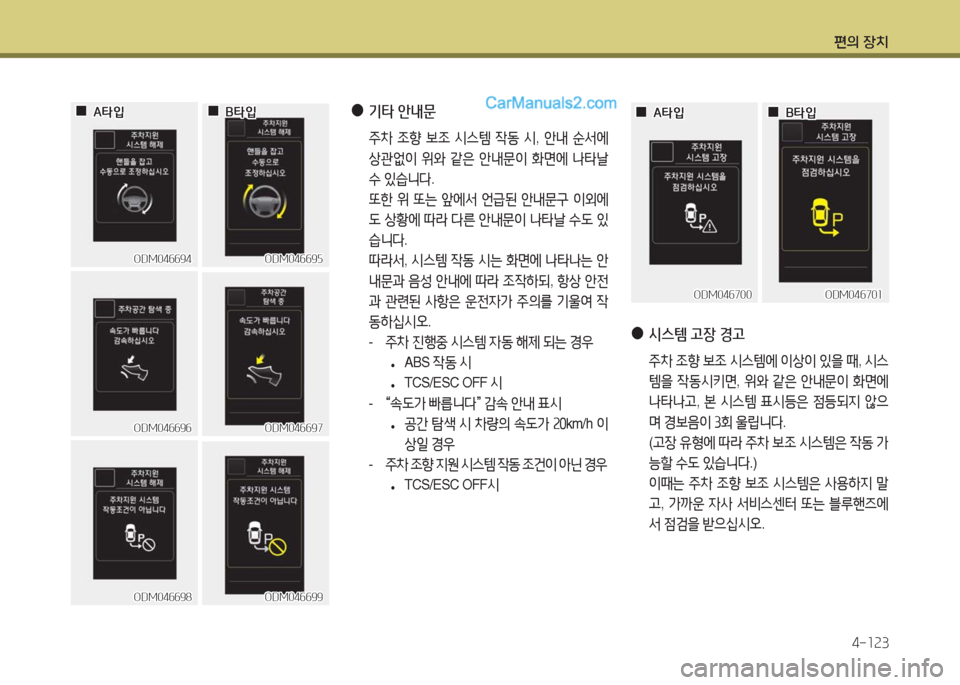

●기타 안내문
주차 조향 보조 시스템 작동 시, 안내 순서에
상관없이 위와 같은 안내문이 화면에 나타날
수 있습니다.
또한 위 또는 앞에서 언급된 안내문구 이외에
도 상황에 따라 다른 안내문이 나타날 수도 있
습니다.
따라서, 시스템 작동 시는 화면에 나타나는 안
내문과 음성 안내에 따라 조작하되, 항상 안전
과 관련된 사항은 운전자가 주의를 기울여 작
동하십시오.
- 주차 진행중 시스템 자동 해제 되는 경우
•ABS 작동 시
•TCS/ESC OFF 시
- “속도가 빠릅니다” 감속 안내 표시
•공간 탐색 시 차량의 속도가 20km/h 이
상일 경우
- 주차 조향 지원 시스템 작동 조건이 아닌 경우
•TCS/ESC OFF시
ODM046701ODM046701ODM046700ODM046700
00A타입A타입 00B타입B타입
●시스템 고장 경고
주차 조향 보조 시스템에 이상이 있을 때, 시스
템을 작동시키면, 위와 같은 안내문이 화면에
나타나고, 본 시스템 표시등은 점등되지 않으
며 경보음이 3회 울립니다.
(고장 유형에 따라 주차 보조 시스템은 작동 가
능할 수도 있습니다.)
이때는 주차 조향 보조 시스템은 사용하지 말
고, 가까운 자사 서비스센터 또는 블루핸즈에
서 점검을 받으십시오.

편의 장치
4-124

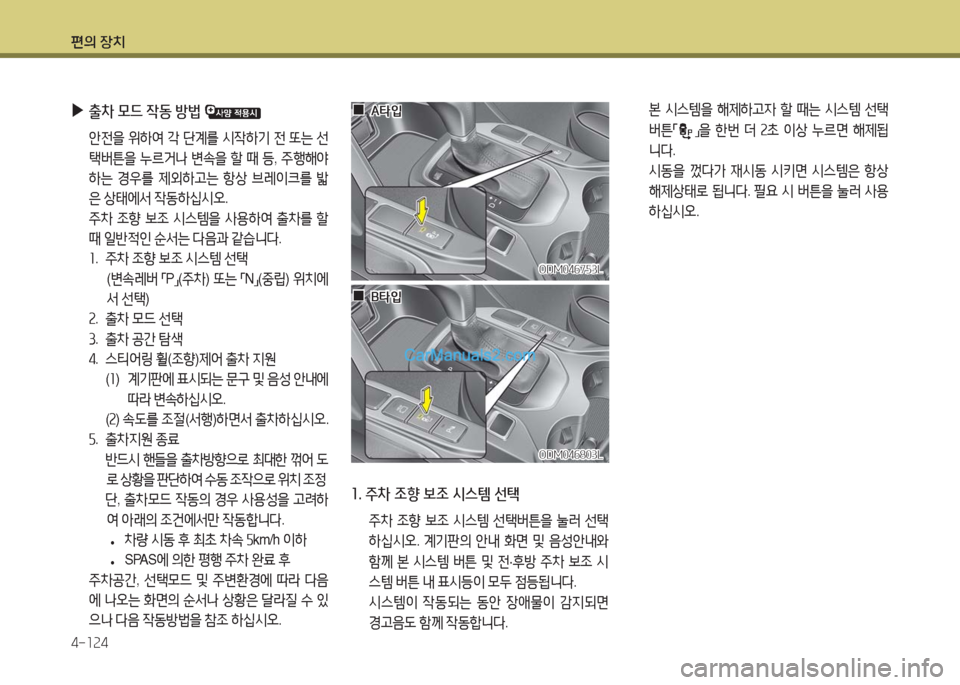

▶출차 모드 작동 방법
안전을 위하여 각 단계를 시작하기 전 또는 선
택버튼을 누르거나 변속을 할 때 등, 주행해야
하는 경우를 제외하고는 항상 브레이크를 밟
은 상태에서 작동하십시오.
주차 조향 보조 시스템을 사용하여 출차를 할
때 일반적인 순서는 다음과 같습니다.
1. 주차 조향 보조 시스템 선택
(변속레버 「P」(주차) 또는 「N」(중립) 위치에
서 선택)
2. 출차 모드 선택
3. 출차 공간 탐색
4. 스티어링 휠(조향)제어 출차 지원
(1) 계기판에 표시되는 문구 및 음성 안내에
따라 변속하십시오.
(2) 속도를 조절(서행)하면서 출차하십시오.
5. 출차지원 종료
반드시 핸들을 출차방향으로 최대한 꺾어 도
로 상황을 판단하여 수동 조작으로 위치 조정
단, 출차모드 작동의 경우 사용성을 고려하
여 아래의 조건에서만 작동합니다.
•차량 시동 후 최초 차속 5km/h 이하
•SPAS에 의한 평행 주차 완료 후
주차공간, 선택모드 및 주변환경에 따라 다음
에 나오는 화면의 순서나 상황은 달라질 수 있
으나 다음 작동방법을 참조 하십시오.
1. 주차 조향 보조 시스템 선택
주차 조향 보조 시스템 선택버튼을 눌러 선택
하십시오. 계기판의 안내 화면 및 음성안내와
함께 본 시스템 버튼 및 전·후방 주차 보조 시
스템 버튼 내 표시등이 모두 점등됩니다.
시스템이 작동되는 동안 장애물이 감지되면
경고음도 함께 작동합니다.
본 시스템을 해제하고자 할 때는 시스템 선택
버튼「」을 한번 더 2초 이상 누르면 해제됩
니다.
시동을 껐다가 재시동 시키면 시스템은 항상
해제상태로 됩니다. 필요 시 버튼을 눌러 사용
하십시오.
ODM046753LODM046753L
ODM046803LODM046803L
00A타입A타입
00B타입B타입
