2016 Hyundai Maxcruz 맥스크루즈 NC - 사용 설명서 (in Korean)

편의 장치

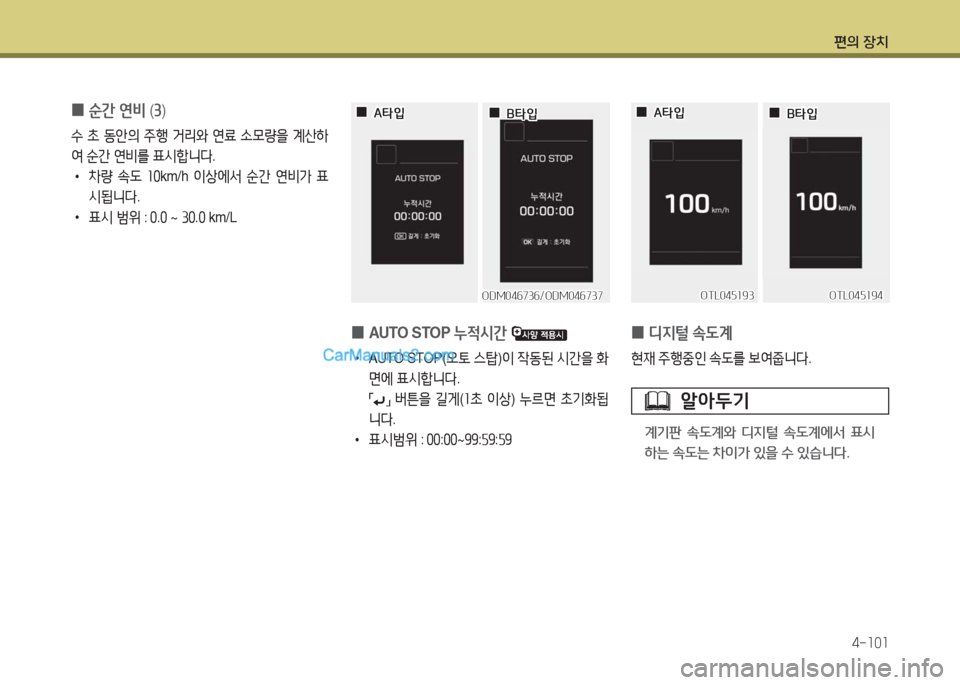

4-101
0순간 연비 (3)
수 초 동안의 주행 거리와 연료 소모량을 계산하
여 순간 연비를 표시합니다.
•차량 속도 10km/h 이상에서 순간 연비가 표
시됩니다.
•표시 범위 : 0.0 ~ 30.0 km/L
0AUTO STOP 누적시간
•AUTO STOP(오토 스탑)이 작동된 시간을 화
면에 표시합니다.
「」 버튼을 길게(1초 이상) 누르면 초기화됩
니다.
•표시범위 : 00:00~99:59:59
00A타입A타입 00B타입B타입
ODM046736/ODM046737ODM046736/ODM046737
0디지털 속도계
현재 주행중인 속도를 보여줍니다.
00A타입A타입 00B타입B타입
OTL045193OTL045193OTL045194OTL045194
알아두기
계기판 속도계와 디지털 속도계에서 표시
하는 속도는 차이가 있을 수 있습니다.

편의 장치

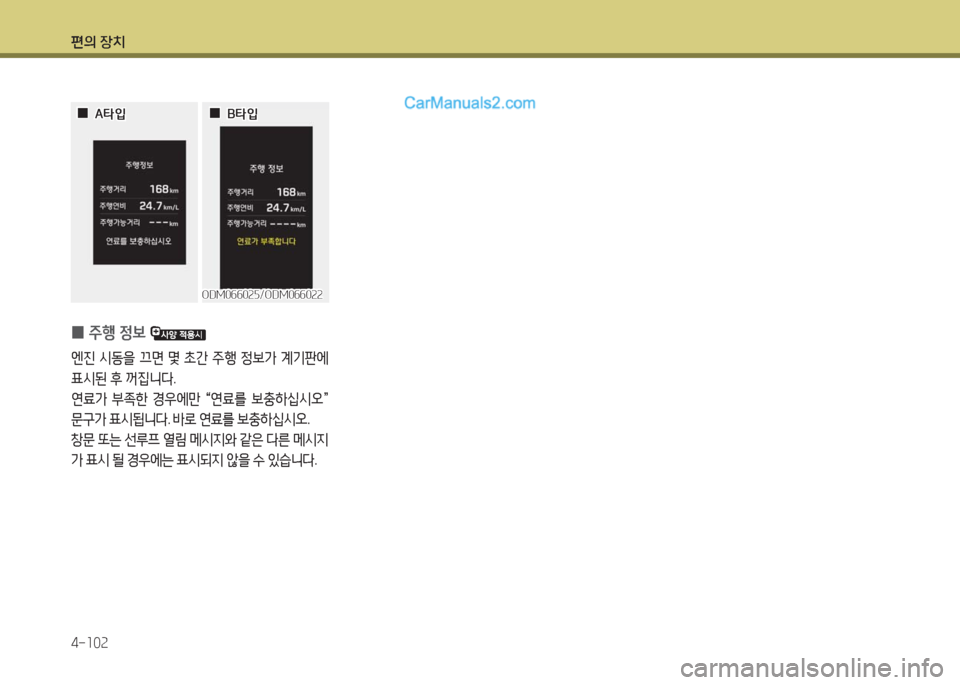

4-102
0주행 정보
엔진 시동을 끄면 몇 초간 주행 정보가 계기판에
표시된 후 꺼집니다.
연료가 부족한 경우에만 “연료를 보충하십시오”
문구가 표시됩니다. 바로 연료를 보충하십시오.
창문 또는 선루프 열림 메시지와 같은 다른 메시지
가 표시 될 경우에는 표시되지 않을 수 있습니다.
ODM066025/ODM066022ODM066025/ODM066022
00A타입A타입 00B타입B타입

편의 장치

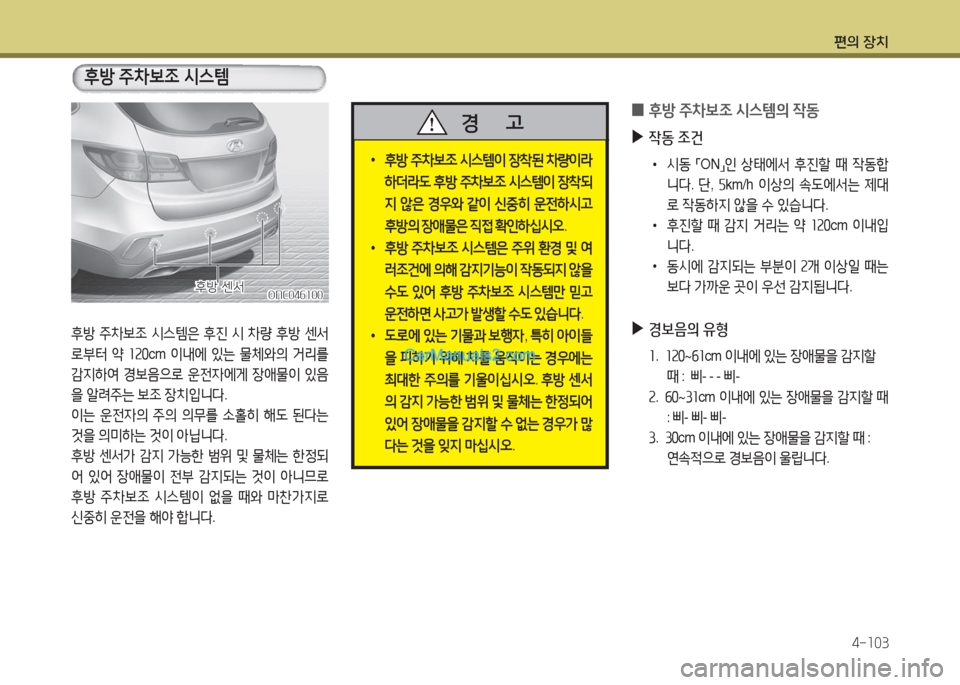

4-103
0후방 주차보조 시스템의 작동
▶ 작동 조건
• 시동 「ON」인 상태에서 후진할 때 작동합
니다. 단, 5km/h 이상의 속도에서는 제대
로 작동하지 않을 수 있습니다.
• 후진할 때 감지 거리는 약 120cm 이내입
니다.
• 동시에 감지되는 부분이 2개 이상일 때는
보다 가까운 곳이 우선 감지됩니다.
▶ 경보음의 유형
1. 120~61cm 이내에 있는 장애물을 감지할
때 : 삐- - - 삐-
2. 60~31cm 이내에 있는 장애물을 감지할 때
: 삐- 삐- 삐-
3. 30cm 이내에 있는 장애물을 감지할 때 :
연속적으로 경보음이 울립니다.
후방 주차보조 시스템은 후진 시 차량 후방 센서
로부터 약 120cm 이내에 있는 물체와의 거리를
감지하여 경보음으로 운전자에게 장애물이 있음
을 알려주는 보조 장치입니다.
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
후방 센서가 감지 가능한 범위 및 물체는 한정되
어 있어 장애물이 전부 감지되는 것이 아니므로
후방 주차보조 시스템이 없을 때와 마찬가지로
신중히 운전을 해야 합니다.
ONC046100ONC046100후방 센서후방 센서
후방 주차보조 시스템
•후방 주차보조 시스템이 장착된 차량이라
하더라도 후방 주차보조 시스템이 장착되
지 않은 경우와 같이 신중히 운전하시고
후방의 장애물은 직접 확인하십시오.
• 후방 주차보조 시스템은 주위 환경 및 여
러조건에 의해 감지기능이 작동되지 않을
수도 있어 후방 주차보조 시스템만 믿고
운전하면 사고가 발생할 수도 있습니다.
•도로에 있는 기물과 보행자, 특히 아이들
을 피하기 위해 차를 움직이는 경우에는
최대한 주의를 기울이십시오. 후방 센서
의 감지 가능한 범위 및 물체는 한정되어
있어 장애물을 감지할 수 없는 경우가 많
다는 것을 잊지 마십시오.
경 고

편의 장치
4-104
0후방 주차보조 시스템의 비작동 조건
다음과 같은 경우에는 정상적인 동작이 안될 수
도 있습니다.
1. 센서에 결빙이 있을 때
(해빙되면 정상적으로 작동함)
2. 센서의 표면에 눈이나 물방울 등의 이물질이
붙어 있을 때
(이물질이 제거되면 정상적으로 작동함)
다음과 같은 경우에는 오작동할 수 있습니다.
1. 요철길, 자갈길, 언덕길, 풀숲을 후진할 때
2. 차량의 경적, 오토바이의 엔진음, 대형차의 에
어 브레이크 등 초음파를 발생하는 물체가 근
접한 경우
3. 폭우가 내리거나 물보라가 치는 경우
4. 센서 부근에서 송신 기능을 가진 무선 장치를
사용하는 경우
5. 센서가 눈에 덮인 경우
6. 번호판 가드를 정규 위치보다 올려 달았을 경우
0후방 주차보조 시스템 관리 요령
•위험 경보는 후진 속도나 장애물의 형상에 따
라서 순차적으로 이루어지지 않을 수도 있습
니다.
•범퍼의 높이나 센서의 장착 상태가 변화하거
나 범퍼 근처의 센서가 감지 가능한 영역에
출고할 때 차에 장착된 장치 이외의 장식물을
붙인 경우에는 오작동할 수 있습니다.
•센서로부터 40cm 이내의 영역에서는 물체가
있어도 감지되지 않거나 다른 영역의 경보음
이 울릴 수 있습니다.
•센서가 이상이 있을 경우에는 센서에 결빙이
있거나 눈이나 물방울 등이 묻었기 때문일 수
있으므로 센서의 상태를 확인하고, 오염되어
있을 때는 부드러운 헝겊으로 닦으시오.
•센서 표면을 힘주어 세게 누르거나 딱딱한 물
체로 충격을 가하거나 날카로운 물체로 긁으
면 센서 표면이 손상되니 이런 행동을 삼가십
시오.
다음과 같은 경우에는 감지범위가 좁아질 수 있
습니다.
1. 센서의 감지부에 눈이나 물방울 등의 이물질
이 붙어 있을 때(이물질이 제거되면 감지 범위
가 정상으로 회복됨)
2. 폭염이나 혹한 시
3. 지름 14cm, 길이 1m 보다 작은 물체를 감지
할 때
다음과 같은 물체는 감지하지 않을 수 있습니다.
1. 뾰족한 물체나 로프와 같은 가는 물체
2. 면이나 스펀지, 눈 등과 같이 음파를 흡수하기
쉬운 물체

편의 장치

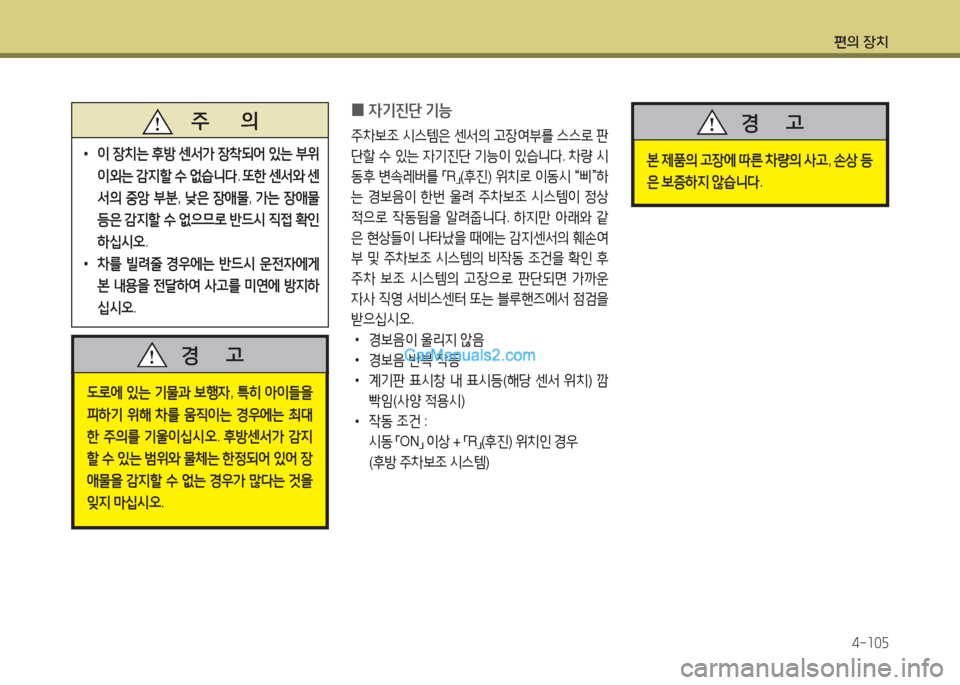

4-105
0자기진단 기능
주차보조 시스템은 센서의 고장여부를 스스로 판
단할 수 있는 자기진단 기능이 있습니다. 차량 시
동후 변속레버를 「R」(후진) 위치로 이동시 “삐”하
는 경보음이 한번 울려 주차보조 시스템이 정상
적으로 작동됨을 알려줍니다. 하지만 아래와 같
은 현상들이 나타났을 때에는 감지센서의 훼손여
부 및 주차보조 시스템의 비작동 조건을 확인 후
주차 보조 시스템의 고장으로 판단되면 가까운
자사 직영 서비스센터 또는 블루핸즈에서 점검을
받으십시오.
•경보음이 울리지 않음
•경보음 반복 작동
•계기판 표시창 내 표시등(해당 센서 위치) 깜
빡임(사양 적용시)
•작동 조건 :
시동 「ON」 이상 + 「R」(후진) 위치인 경우
(후방 주차보조 시스템)
본 제품의 고장에 따른 차량의 사고, 손상 등
은 보증하지 않습니다.
경 고
도로에 있는 기물과 보행자, 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오. 후방센서가 감지
할 수 있는 범위와 물체는 한정되어 있어 장
애물을 감지할 수 없는 경우가 많다는 것을
잊지 마십시오.
경 고
주 의
•이 장치는 후방 센서가 장착되어 있는 부위
이외는 감지할 수 없습니다. 또한 센서와 센
서의 중앙 부분, 낮은 장애물, 가는 장애물
등은 감지할 수 없으므로 반드시 직접 확인
하십시오.
•차를 빌려줄 경우에는 반드시 운전자에게
본 내용을 전달하여 사고를 미연에 방지하
십시오.

편의 장치

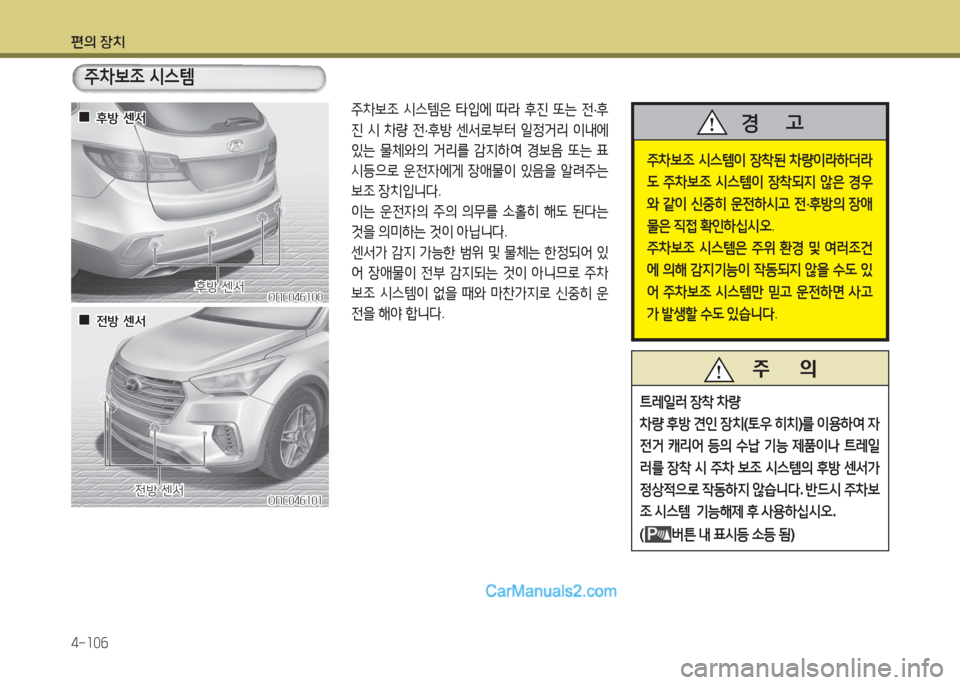

4-106
주차보조 시스템은 타입에 따라 후진 또는 전·후
진 시 차량 전·후방 센서로부터 일정거리 이내에
있는 물체와의 거리를 감지하여 경보음 또는 표
시등으로 운전자에게 장애물이 있음을 알려주는
보조 장치입니다.
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
센서가 감지 가능한 범위 및 물체는 한정되어 있
어 장애물이 전부 감지되는 것이 아니므로 주차
보조 시스템이 없을 때와 마찬가지로 신중히 운
전을 해야 합니다.
주차보조 시스템이 장착된 차량이라하더라
도 주차보조 시스템이 장착되지 않은 경우
와 같이 신중히 운전하시고 전·후방의 장애
물은 직접 확인하십시오.
주차보조 시스템은 주위 환경 및 여러조건
에 의해 감지기능이 작동되지 않을 수도 있
어 주차보조 시스템만 믿고 운전하면 사고
가 발생할 수도 있습니다.
경 고
ONC046100ONC046100후방 센서후방 센서
ONC046101ONC046101전방 센서전방 센서
00전방 센서전방 센서
00후방 센서후방 센서
주차보조 시스템
주 의
트레일러 장착 차량
차량 후방 견인 장치(토우 히치)를 이용하여 자
전거 캐리어 등의 수납 기능 제품이나 트레일
러를 장착 시 주차 보조 시스템의 후방 센서가
정상적으로 작동하지 않습니다. 반드시 주차보
조 시스템 기능해제 후 사용하십시오.
(버튼 내 표시등 소등 됨)

편의 장치

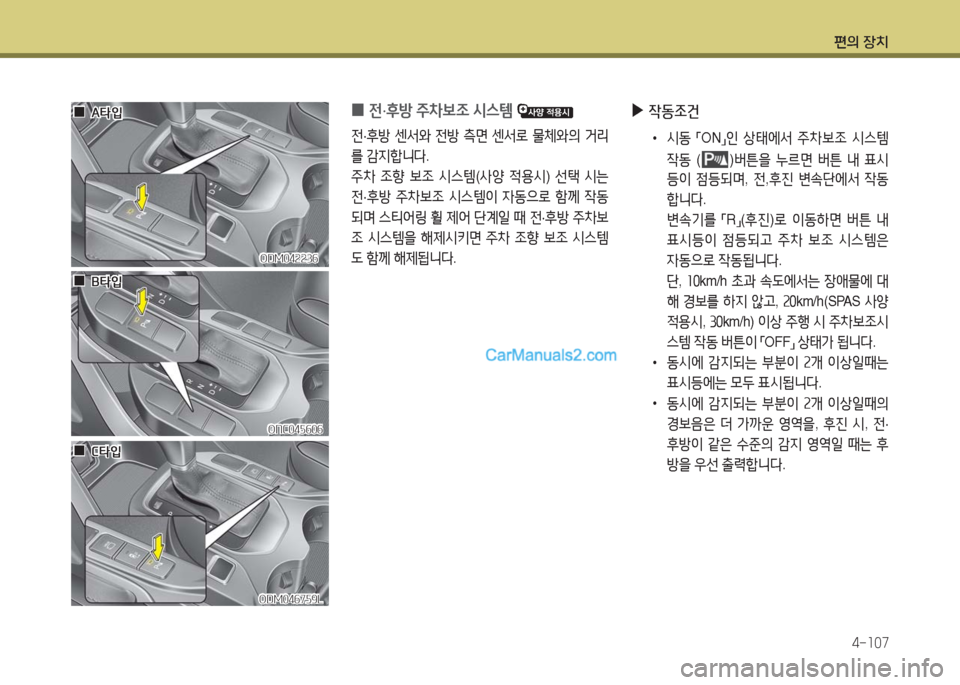

4-107
▶작동조건
• 시동 「ON」인 상태에서 주차보조 시스템
작동 ()버튼을 누르면 버튼 내 표시
등이 점등되며, 전,후진 변속단에서 작동
합니다.
변속기를 「R」(후진)로 이동하면 버튼 내
표시등이 점등되고 주차 보조 시스템은
자동으로 작동됩니다.
단, 10km/h 초과 속도에서는 장애물에 대
해 경보를 하지 않고, 20km/h(SPAS 사양
적용시, 30km/h) 이상 주행 시 주차보조시
스템 작동 버튼이 「OFF」 상태가 됩니다.
• 동시에 감지되는 부분이 2개 이상일때는
표시등에는 모두 표시됩니다.
• 동시에 감지되는 부분이 2개 이상일때의
경보음은 더 가까운 영역을, 후진 시, 전·
후방이 같은 수준의 감지 영역일 때는 후
방을 우선 출력합니다.
0전·후방 주차보조 시스템
전·후방 센서와 전방 측면 센서로 물체와의 거리
를 감지합니다.
주차 조향 보조 시스템(사양 적용시) 선택 시는
전·후방 주차보조 시스템이 자동으로 함께 작동
되며 스티어링 휠 제어 단계일 때 전·후방 주차보
조 시스템을 해제시키면 주차 조향 보조 시스템
도 함께 해제됩니다.ODM042236ODM042236
00A타입A타입
ONC045606ONC045606
00B타입B타입
ODM046759LODM046759L
00C타입C타입

편의 장치

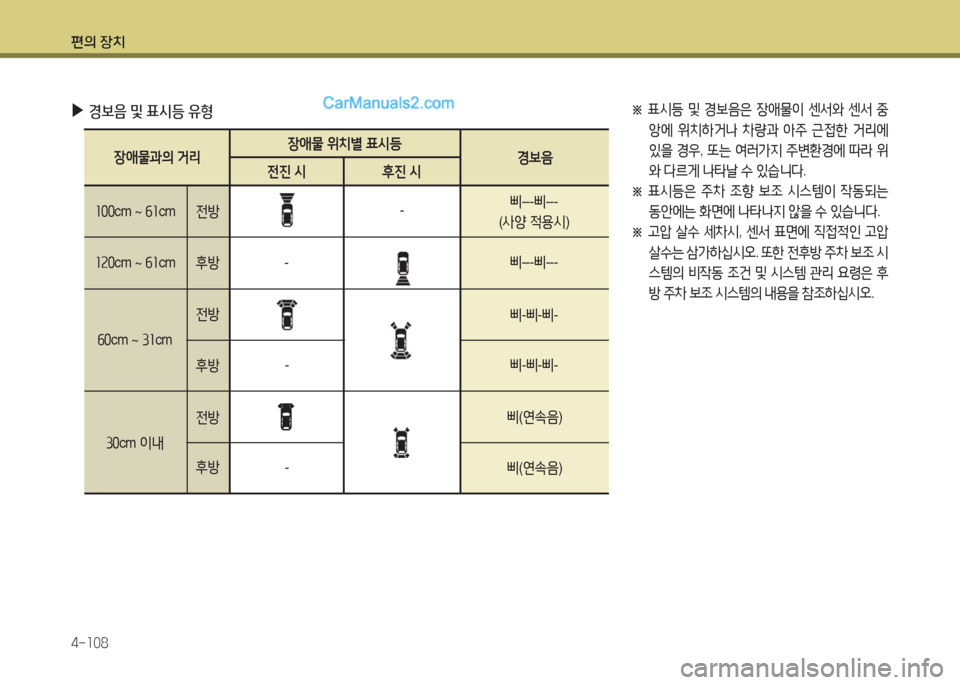

4-108
장애물 위치별 표시등
전진 시후진 시경보음장애물과의 거리
60cm ~ 31cm
30cm 이내
100cm ~ 61cm
120cm ~ 61cm
삐(연속음)
삐(연속음)
삐-삐-삐-
삐-삐-삐-
삐---삐---
(사양 적용시)
삐---삐---
전방
후방
전방
후방
전방
후방
-
-
-
-
▶ 경보음 및 표시등 유형※ 표시등 및 경보음은 장애물이 센서와 센서 중
앙에 위치하거나 차량과 아주 근접한 거리에
있을 경우, 또는 여러가지 주변환경에 따라 위
와 다르게 나타날 수 있습니다.
※ 표시등은 주차 조향 보조 시스템이 작동되는
동안에는 화면에 나타나지 않을 수 있습니다.
※ 고압 살수 세차시, 센서 표면에 직접적인 고압
살수는 삼가하십시오. 또한 전후방 주차 보조 시
스템의 비작동 조건 및 시스템 관리 요령은 후
방 주차 보조 시스템의 내용을 참조하십시오.
