2015 TOYOTA RAV4 Betriebsanleitungen (in German)

721
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

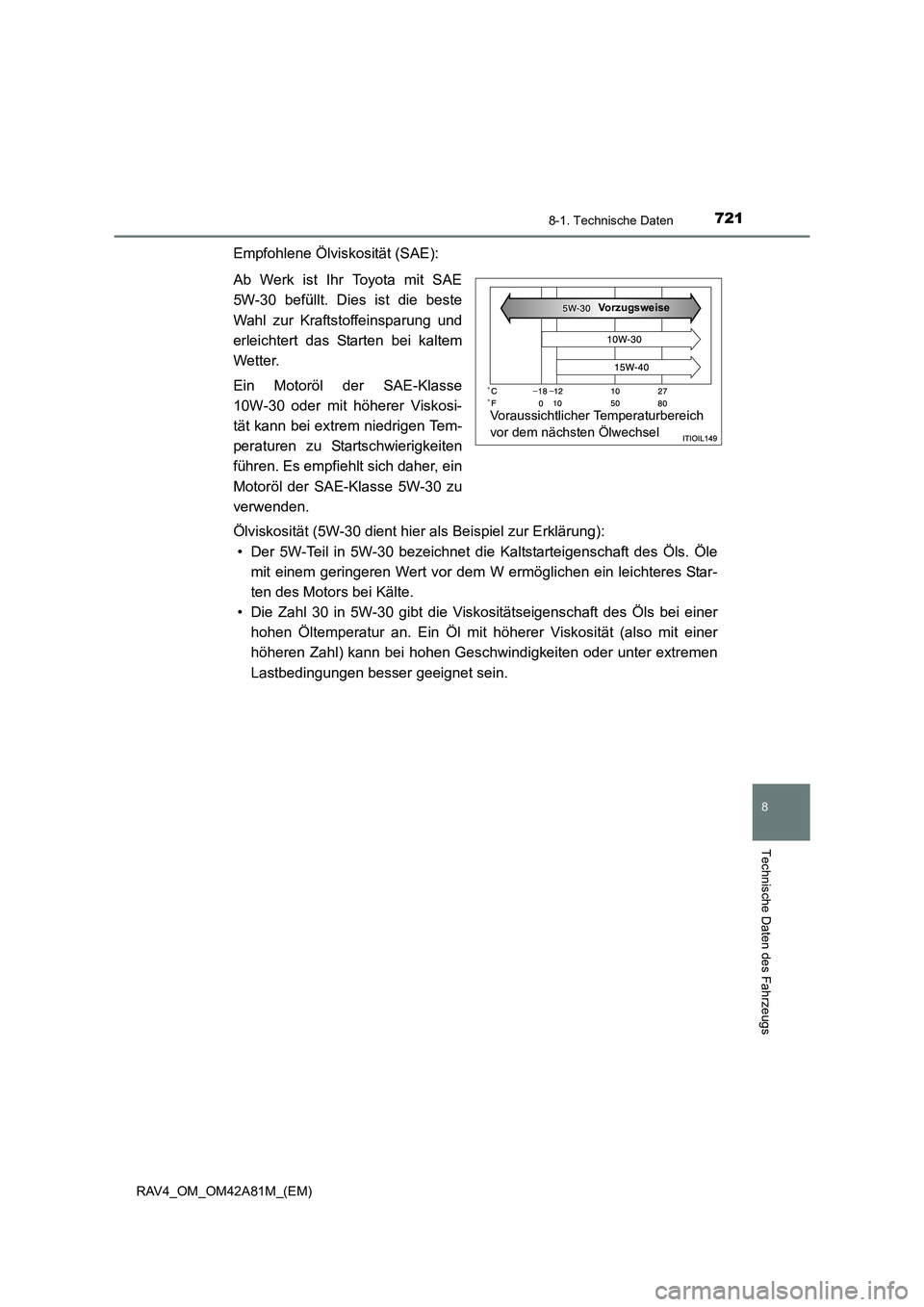

Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
5W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ein Motoröl der SAE-Klasse
10W-30 oder mit höherer Viskosi-
tät kann bei extrem niedrigen Tem-
peraturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 5W-30 zu
verwenden.
Ölviskosität (5W-30 dient hier als Beispiel zur Erklärung):• Der 5W-Teil in 5W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 5W-30 gibt die Viskositätseigenschaft des Öls bei einer hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Vorzugsweise
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

7228-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

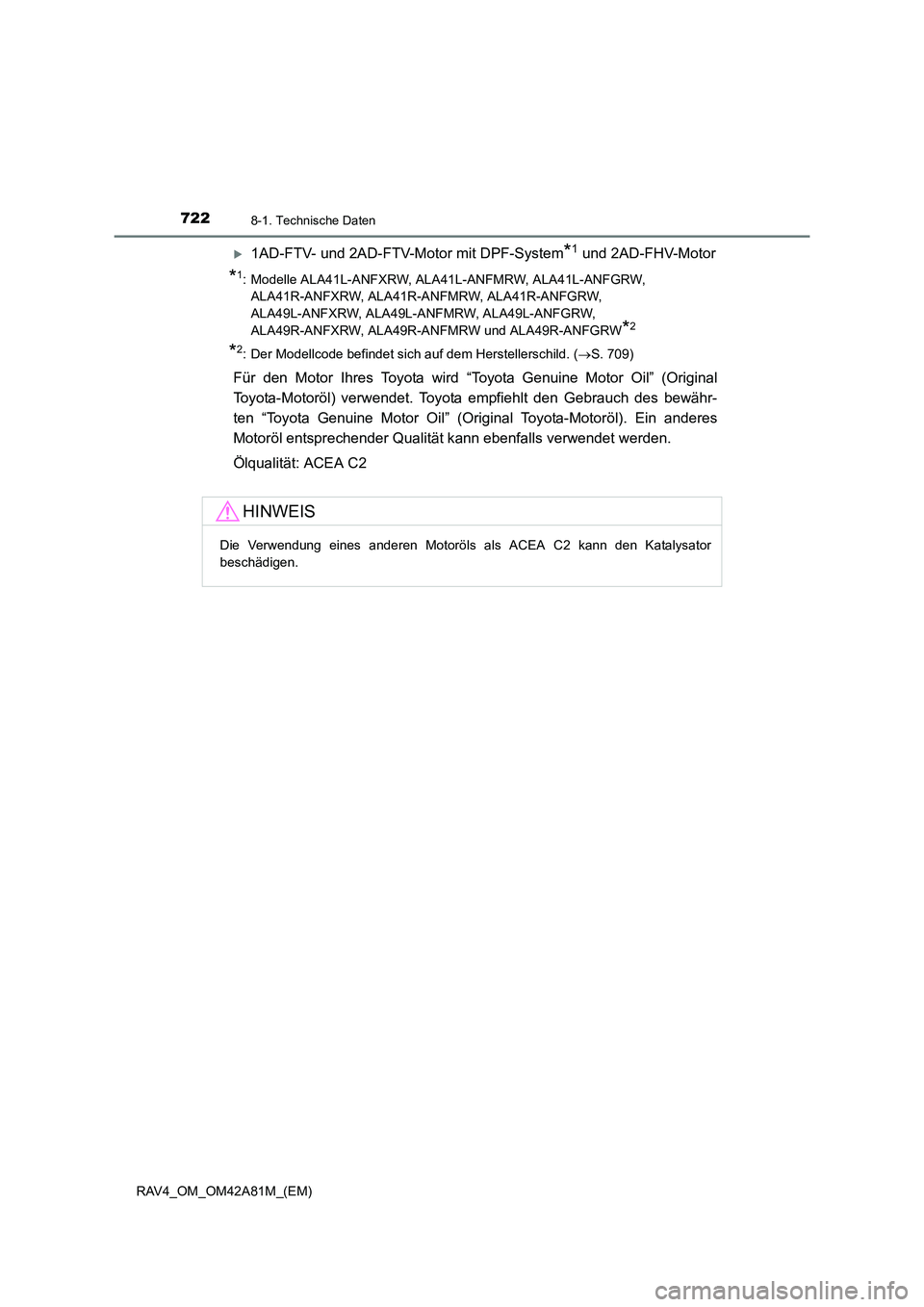

X1AD-FTV- und 2AD-FTV-Motor mit DPF-System*1 und 2AD-FHV-Motor
*1: Modelle ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW, ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW und ALA49R-ANFGRW
*2
*2: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.

723
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Ölviskosität (0W-30 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-30 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 30 in 0W-30 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Vorzugsweise
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

7248-1. Technische Daten
RAV4_OM_OM42A81M_(EM)
XOttomotor
XDieselmotor
Kühlsystem
Füllmenge
(Richtwert)
3ZR-FE-
Motor
XMit Multidrive
6,0 L
XMit Schaltgetriebe
5,8 L
3ZR-FAE-
Motor
XMit Multidrive
5,9 L
XMit Schaltgetriebe
5,8 L
2AR-FE-
Motor6,8 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls ausschließlich reines Was-
ser als Kühlmittel.
Füllmenge (Richtwert)
XOhne Zusatzheizung
6,9 L
XMit Zusatzheizung
7,3 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls ausschließlich reines Was-
ser als Kühlmittel.

725
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear oil” (Ori-
ginal Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender Qua-
lität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
Zündsystem (nur
Ottomotor)
Zündkerze
Ty pX3ZR-FE- und 3ZR-FAE-Motor
DENSO SC20HR11
X2AR-FE-Motor
DENSO SK16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.
Elektrisches System
Batterie
Säuredichte bei 20 °C:1,250  1,290 voll geladen
1,160
 1,200 halb geladen
1,060
 1,100 entladen
Ladestrom
Schnellladen
Langsames Laden15 A max.
5 A max.
Hinterachsdifferenzial (Modelle mit Allradantrieb)
Ölfüllmenge0,5 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt

7268-1. Technische Daten
RAV4_OM_OM42A81M_(EM)
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert. Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
Automatikgetriebe
Ölfüllmenge*Ottomotor6,5 L
Dieselmotor6,7 L
Ölsorte“Toyota Genuine ATF WS” (Original-Toyota
Automatikgetriebeöl WS)
HINWEIS
■ Art des Automatikgetriebeöls
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota-Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.
Multidrive
Füllmenge*
XOhne Stopp-Start-System
8,9 L
XMit Stopp-Start-System
7,1 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” (Original Toyota-CVT-
Öl FE)
HINWEIS
■ Ölsorte für das stufen lose Getriebe (CVT)
Bei Verwendung eines anderen Getriebeöls al s “Toyota Genuine CVT Fluid FE” (Ori-
ginal Toyota-CVT-Öl FE) kann es zu Beeinträchtigungen der Schaltqualität, zum Blo-
ckieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

727
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

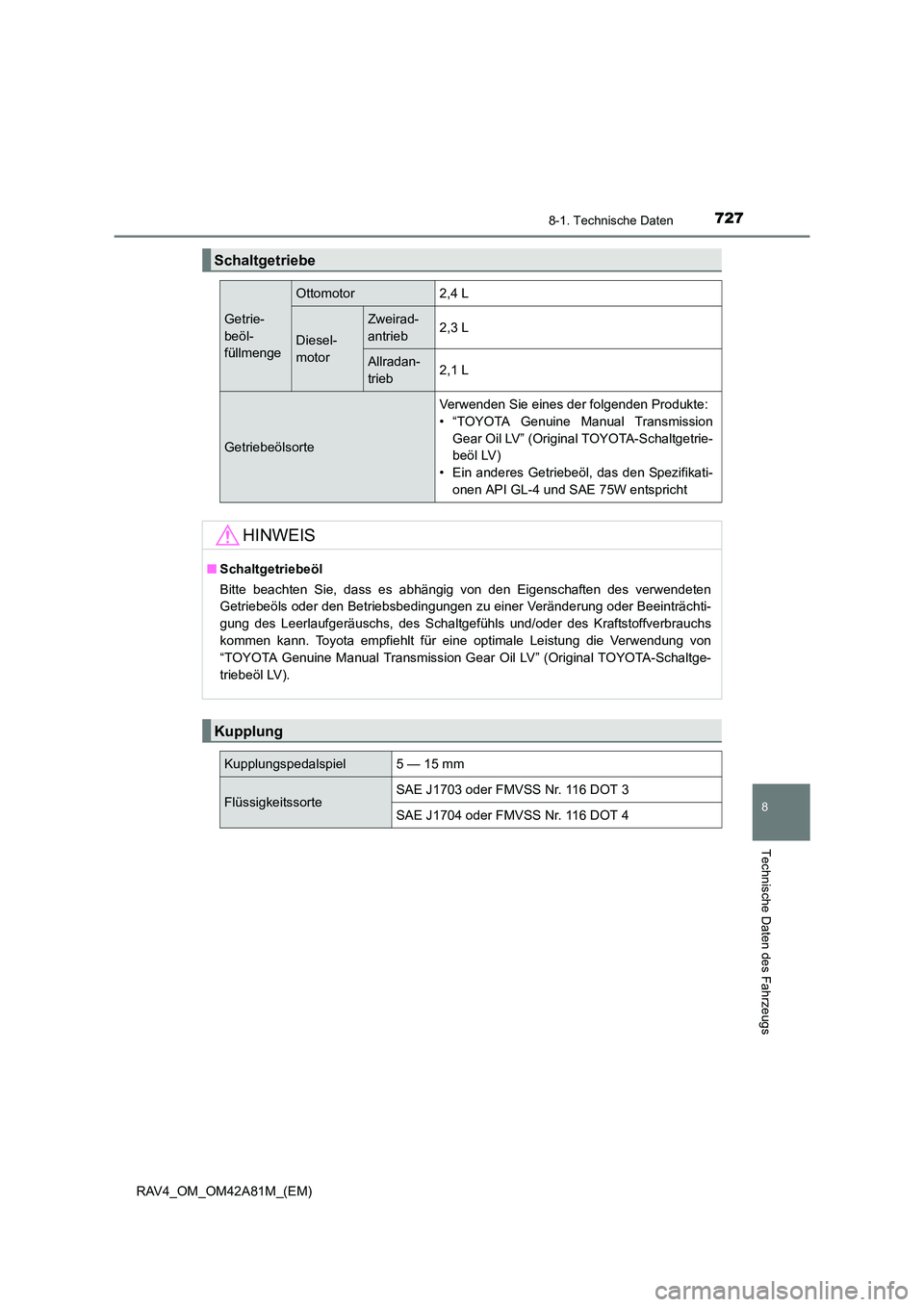

Schaltgetriebe
Getrie-
beöl-
füllmenge
Ottomotor2,4 L
Diesel-
motor
Zweirad-
antrieb2,3 L
Allradan-
trieb2,1 L
Getriebeölsorte
Verwenden Sie eines der folgenden Produkte:
• “TOYOTA Genuine Manual TransmissionGear Oil LV” (Original TOYOTA-Schaltgetrie-
beöl LV)
• Ein anderes Getriebeöl, das den Spezifikati- onen API GL-4 und SAE 75W entspricht
HINWEIS
■ Schaltgetriebeöl
Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträchti-
gung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs
kommen kann. Toyota empfiehlt für eine optimale Leistung die Verwendung von
“TOYOTA Genuine Manual Transmission Gear Oil LV” (Original TOYOTA-Schaltge-
triebeöl LV).
Kupplung
Kupplungspedalspiel5 — 15 mm
FlüssigkeitssorteSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4

7288-1. Technische Daten
RAV4_OM_OM42A81M_(EM)Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear oil” (Ori-
ginal Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender Qua-
lität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 490 N (50 kp) bei lau-
fendem Motor.
*2: Feststellbremshebelweg beim Anziehen mit einer Kraft von 200 N (20 kp).

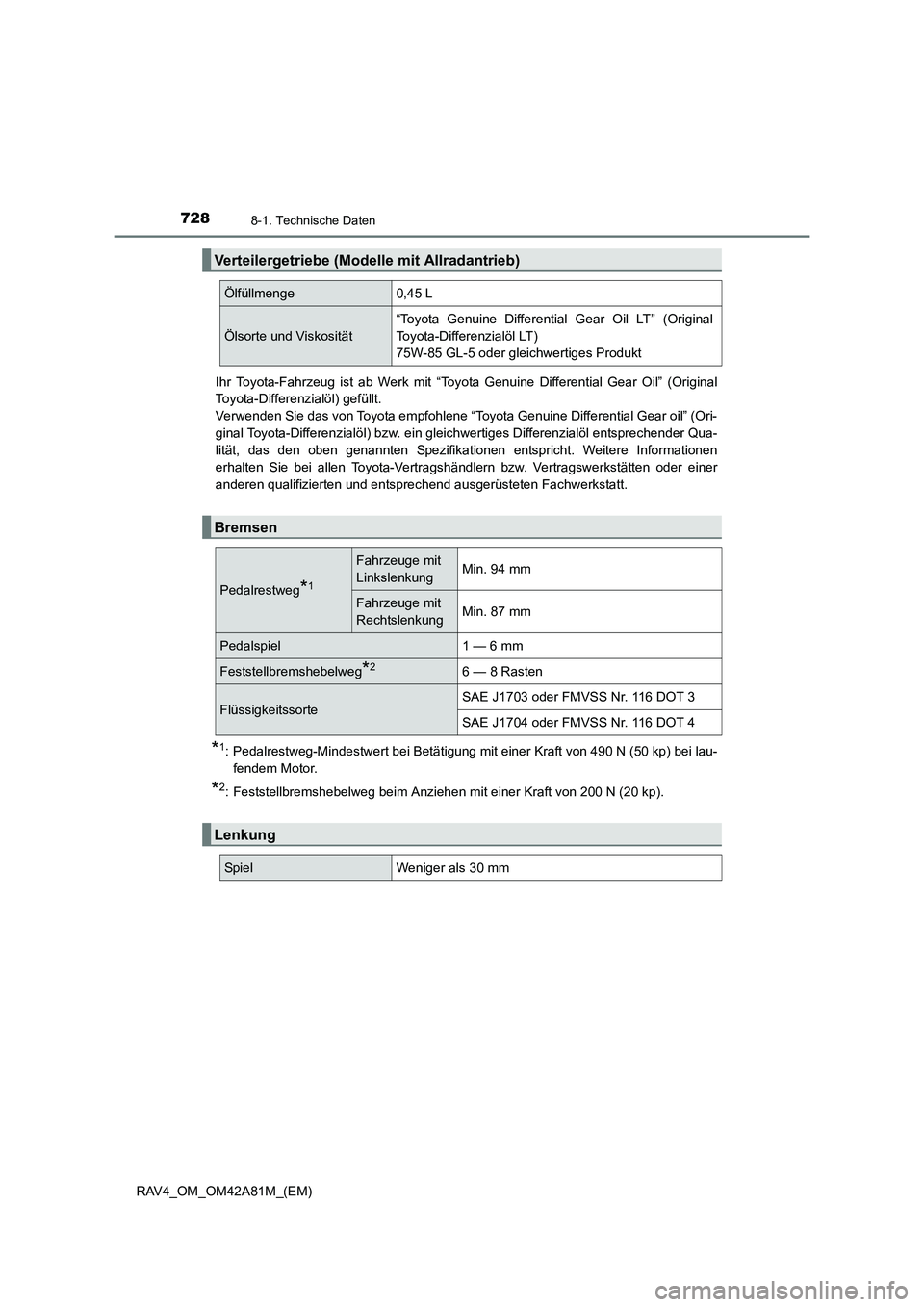

Verteilergetriebe (Modelle mit Allradantrieb)
Ölfüllmenge0,45 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt
Bremsen
Pedalrestweg*1
Fahrzeuge mit
LinkslenkungMin. 94 mm
Fahrzeuge mit
RechtslenkungMin. 87 mm
Pedalspiel1 — 6 mm
Feststellbremshebelweg*26 — 8 Rasten
FlüssigkeitssorteSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
Sp i elWeniger als 30 mm
