411-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen

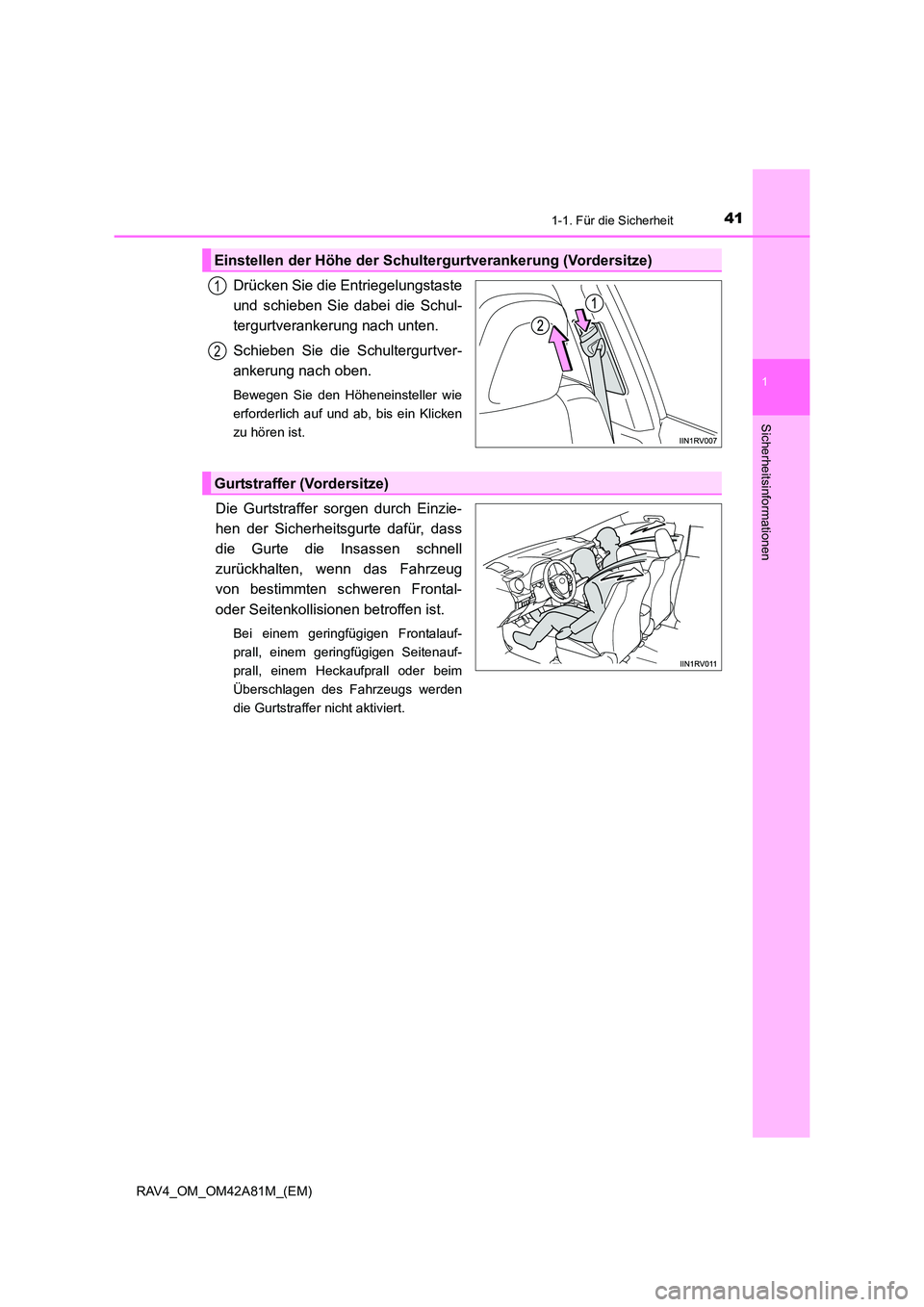

Drücken Sie die Entriegelungstaste
und schieben Sie dabei die Schul-
tergurtverankerung nach unten.
Schieben Sie die Schultergurtver-
ankerung nach oben.
Bewegen Sie den Höheneinsteller wie
erforderlich auf und ab, bis ein Klicken
zu hören ist.
Die Gurtstraffer sorgen durch Einzie-
hen der Sicherheitsgurte dafür, dass
die Gurte die Insassen schnell
zurückhalten, wenn das Fahrzeug
von bestimmten schweren Frontal-
oder Seitenkollisionen betroffen ist.
Bei einem geringfügigen Frontalauf-
prall, einem geringfügigen Seitenauf-
prall, einem Heckaufprall oder beim
Überschlagen des Fahrzeugs werden
die Gurtstraffer nicht aktiviert.
Einstellen der Höhe der Schultergurtverankerung (Vordersitze)
1
2
Gurtstraffer (Vordersitze)

421-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)

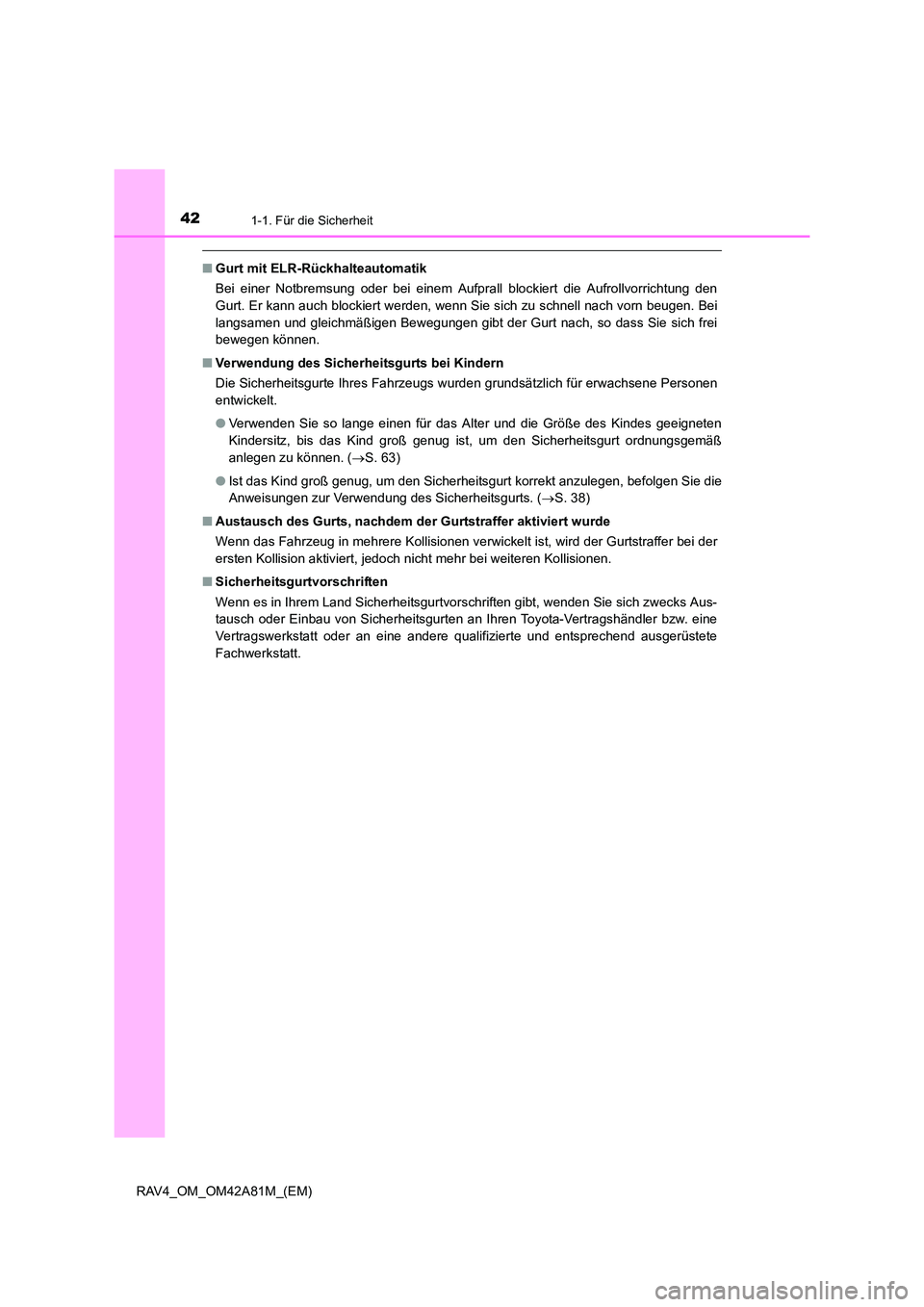

■Gurt mit ELR-Rückhalteautomatik
Bei einer Notbremsung oder bei einem Aufprall blockiert die Aufrollvorrichtung den
Gurt. Er kann auch blockiert werden, wenn Sie sich zu schnell nach vorn beugen. Bei
langsamen und gleichmäßigen Bewegungen gibt der Gurt nach, so dass Sie sich frei
bewegen können.
■ Verwendung des Sicherheitsgurts bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs wurden grundsätzlich für erwachsene Personen
entwickelt.
● Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten
Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß
anlegen zu können. ( →S. 63)
● Ist das Kind groß genug, um den Sicherheitsgurt korrekt anzulegen, befolgen Sie die
Anweisungen zur Verwendung des Sicherheitsgurts. ( →S. 38)
■ Austausch des Gurts, nachdem der Gurtstraffer aktiviert wurde
Wenn das Fahrzeug in mehrere Kollisionen verwickelt ist, wird der Gurtstraffer bei der
ersten Kollision aktiviert, jedoch nicht mehr bei weiteren Kollisionen.
■ Sicherheitsgurtvorschriften
Wenn es in Ihrem Land Sicherheitsgurtvorschriften gibt, wenden Sie sich zwecks Aus-
tausch oder Einbau von Sicherheitsgurten an Ihren Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.

431-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen

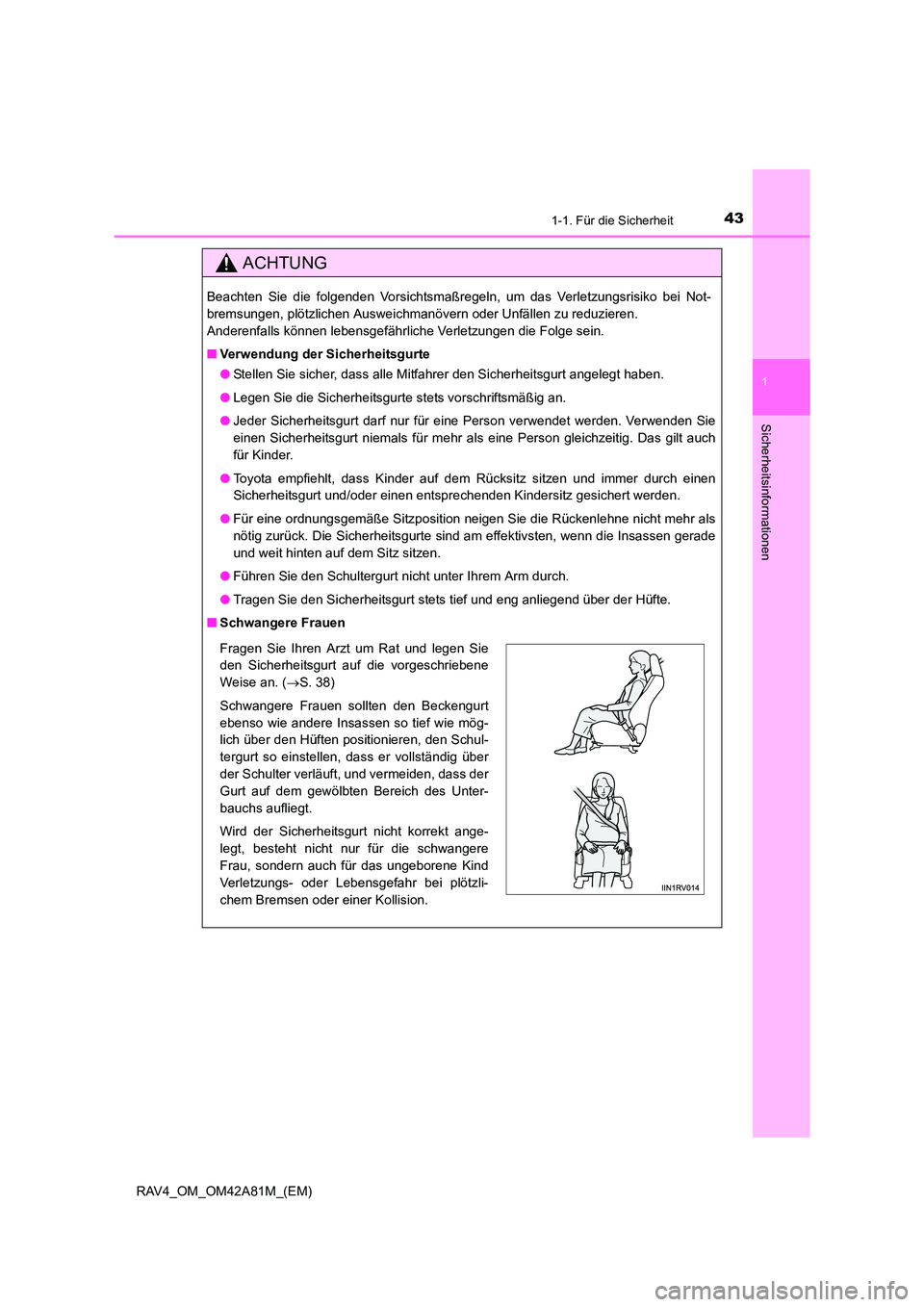

ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln, um das Verletzungsrisiko bei Not-
bremsungen, plötzlichen Ausweichmanövern oder Unfällen zu reduzieren.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
■Verwendung der Sicherheitsgurte
●Stellen Sie sicher, dass alle Mitfahrer den Sicherheitsgurt angelegt haben.
● Legen Sie die Sicherheitsgurte stets vorschriftsmäßig an.
● Jeder Sicherheitsgurt darf nur für eine Person verwendet werden. Verwenden Sie
einen Sicherheitsgurt niemals für mehr als eine Person gleichzeitig. Das gilt auch
für Kinder.
● Toyota empfiehlt, dass Kinder auf dem Rücksitz sitzen und immer durch einen
Sicherheitsgurt und/oder einen entsprechenden Kindersitz gesichert werden.
● Für eine ordnungsgemäße Sitzposition neigen Sie die Rückenlehne nicht mehr als
nötig zurück. Die Sicherheitsgurte sind am effektivsten, wenn die Insassen gerade
und weit hinten auf dem Sitz sitzen.
● Führen Sie den Schultergurt nicht unter Ihrem Arm durch.
● Tragen Sie den Sicherheitsgurt stets tief und eng anliegend über der Hüfte.
■ Schwangere Frauen
Fragen Sie Ihren Arzt um Rat und legen Sie
den Sicherheitsgurt auf die vorgeschriebene
Weise an. ( →S. 38)
Schwangere Frauen sollten den Beckengurt
ebenso wie andere Insassen so tief wie mög-
lich über den Hüften positionieren, den Schul-
tergurt so einstellen, dass er vollständig über
der Schulter verläuft, und vermeiden, dass der
Gurt auf dem gewölbten Bereich des Unter-
bauchs aufliegt.
Wird der Sicherheitsgurt nicht korrekt ange-
legt, besteht nicht nur für die schwangere
Frau, sondern auch für das ungeborene Kind
Verletzungs- oder Lebensgefahr bei plötzli-
chem Bremsen oder einer Kollision.

441-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Personen mit gesundheitlichen Problemen
Fragen Sie Ihren Arzt um Rat und legen Sie den Sicherheitsgurt auf die vorgeschrie-
bene Weise an. ( →S. 38)
■ Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit den Sicherheitsgurten zu spielen. Es kann zum Ersti-
cken oder zu lebensgefährlichen Verletzungen kommen, wenn sich der Sicherheits-
gurt um den Hals eines Kindes wickelt.
Falls dies geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den
Gurt mit einer Schere durch.
■ Gurtstraffer
Wenn der Gurtstraffer aktiviert wurde, leuchtet die SRS-Warnleuchte auf. In diesem
Fall kann der Sicherheitsgurt nicht erneut verwendet werden und muss von einem
Toyota-Vertragshändler bzw. einer Vertragswe rkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt ausgetauscht werden.
■ Höhenverstellbare Schu ltergurtverankerung
Achten Sie stets darauf, dass der Schultergurt über die Mitte der Schulter verläuft.
Der Gurt darf weder am Hals anliegen noch von der Schulter rutschen. Anderenfalls
wird die Schutzwirkung des Gurtes bei Unfällen vermindert, was bei Notbremsun-
gen, plötzlichen Ausweichmanövern oder Unfällen zu lebensgefährlichen Verletzun-
gen führen kann. ( →S. 41)

451-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen
ACHTUNG

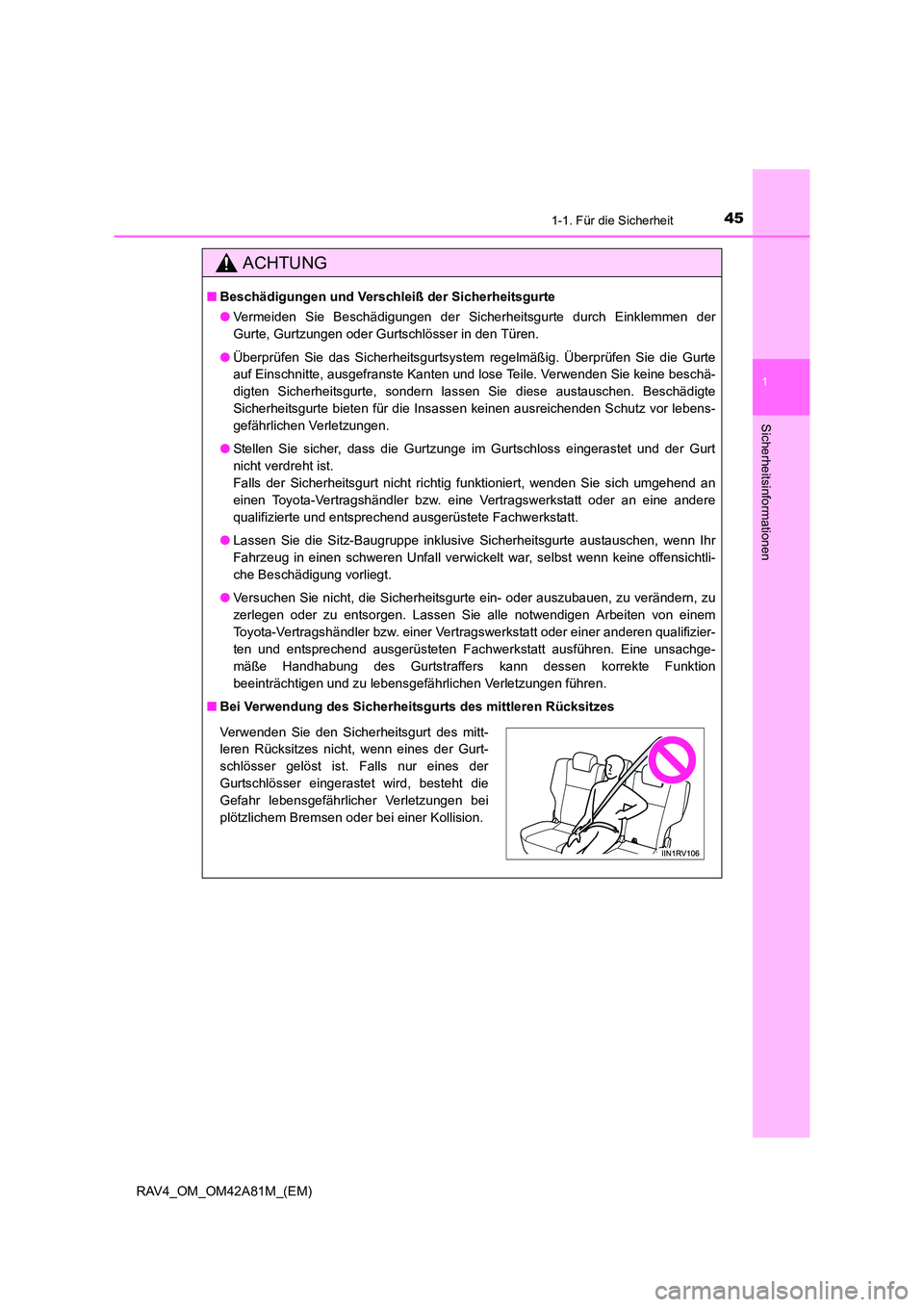

■Beschädigungen und Verschleiß der Sicherheitsgurte
●Vermeiden Sie Beschädigungen der Sicherheitsgurte durch Einklemmen der
Gurte, Gurtzungen oder Gurtschlösser in den Türen.
● Überprüfen Sie das Sicherhei tsgurtsystem regelmäßig. Überprüfen Sie die Gurte
auf Einschnitte, ausgefranste Kanten und lose Teile. Verwenden Sie keine beschä-
digten Sicherheitsgurte, sondern lassen Sie diese austauschen. Beschädigte
Sicherheitsgurte bieten für die Insassen keinen ausreichenden Schutz vor lebens-
gefährlichen Verletzungen.
● Stellen Sie sicher, dass die Gurtzunge im Gurtschloss eingerastet und der Gurt
nicht verdreht ist.
Falls der Sicherheitsgurt nicht richtig funktioniert, wenden Sie sich umgehend an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Lassen Sie die Sitz-Baugruppe inklusive Sicherheitsgurte austauschen, wenn Ihr
Fahrzeug in einen schweren Unfall verwickelt war, selbst wenn keine offensichtli-
che Beschädigung vorliegt.
● Versuchen Sie nicht, die Sicherheitsgurte ein- oder auszubauen, zu verändern, zu
zerlegen oder zu entsorgen. Lassen Sie alle notwendigen Arbeiten von einem
Toyota-Vertragshändler bzw. einer Vertr agswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt ausführen. Eine unsachge-
mäße Handhabung des Gurtstraffers kann dessen korrekte Funktion
beeinträchtigen und zu lebensgefährlichen Verletzungen führen.
■ Bei Verwendung des Sicherheitsg urts des mittleren Rücksitzes
Verwenden Sie den Sicherheitsgurt des mitt-
leren Rücksitzes nicht, wenn eines der Gurt-
schlösser gelöst ist. Falls nur eines der
Gurtschlösser eingerastet wird, besteht die
Gefahr lebensgefährlicher Verletzungen bei
plötzlichem Bremsen oder bei einer Kollision.

461-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)

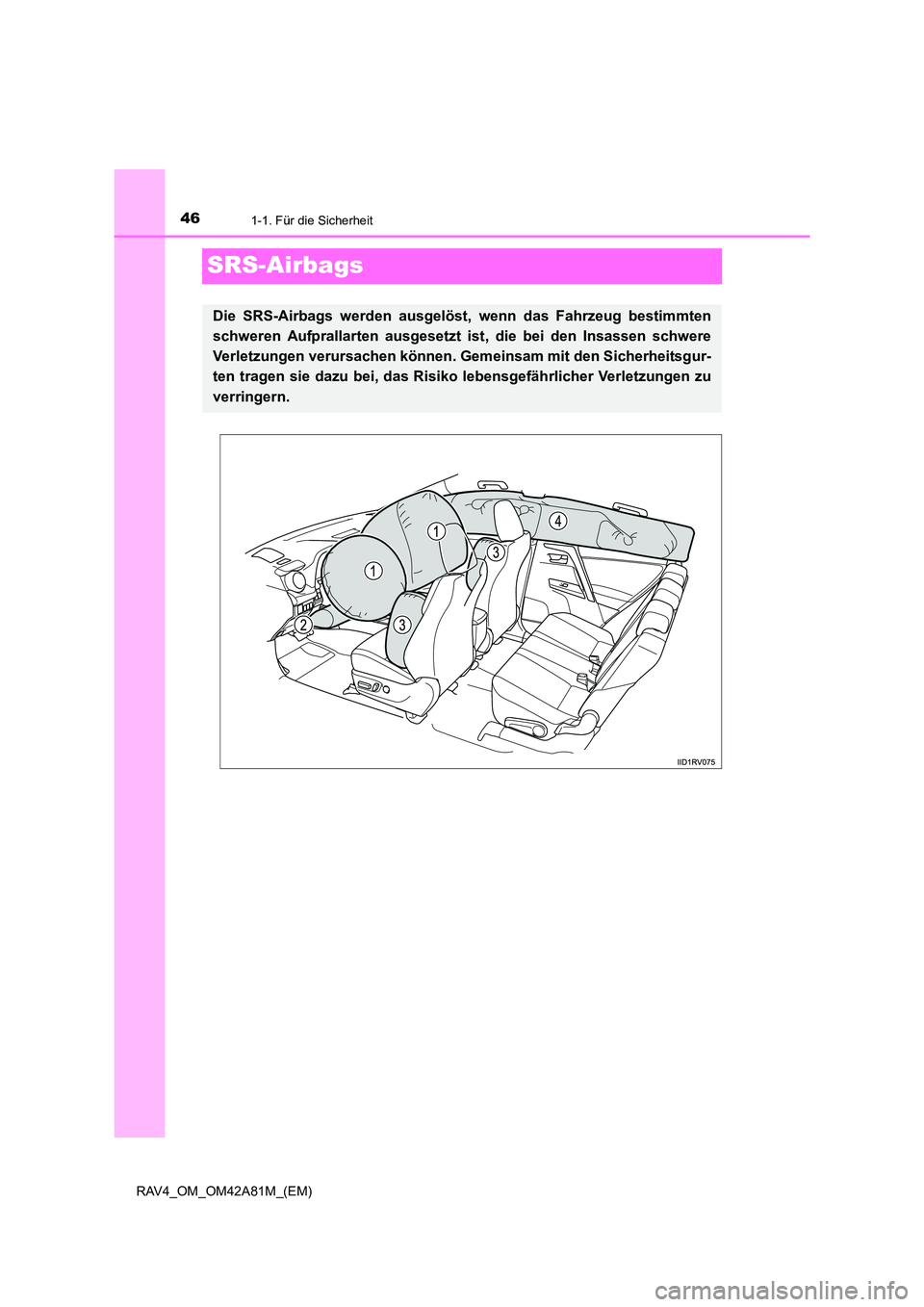

SRS-Airbags
Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten
schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere
Verletzungen verursachen können. Gemeinsam mit den Sicherheitsgur-
ten tragen sie dazu bei, das Risiko lebensgefährlicher Verletzungen zu
verringern.

471-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen

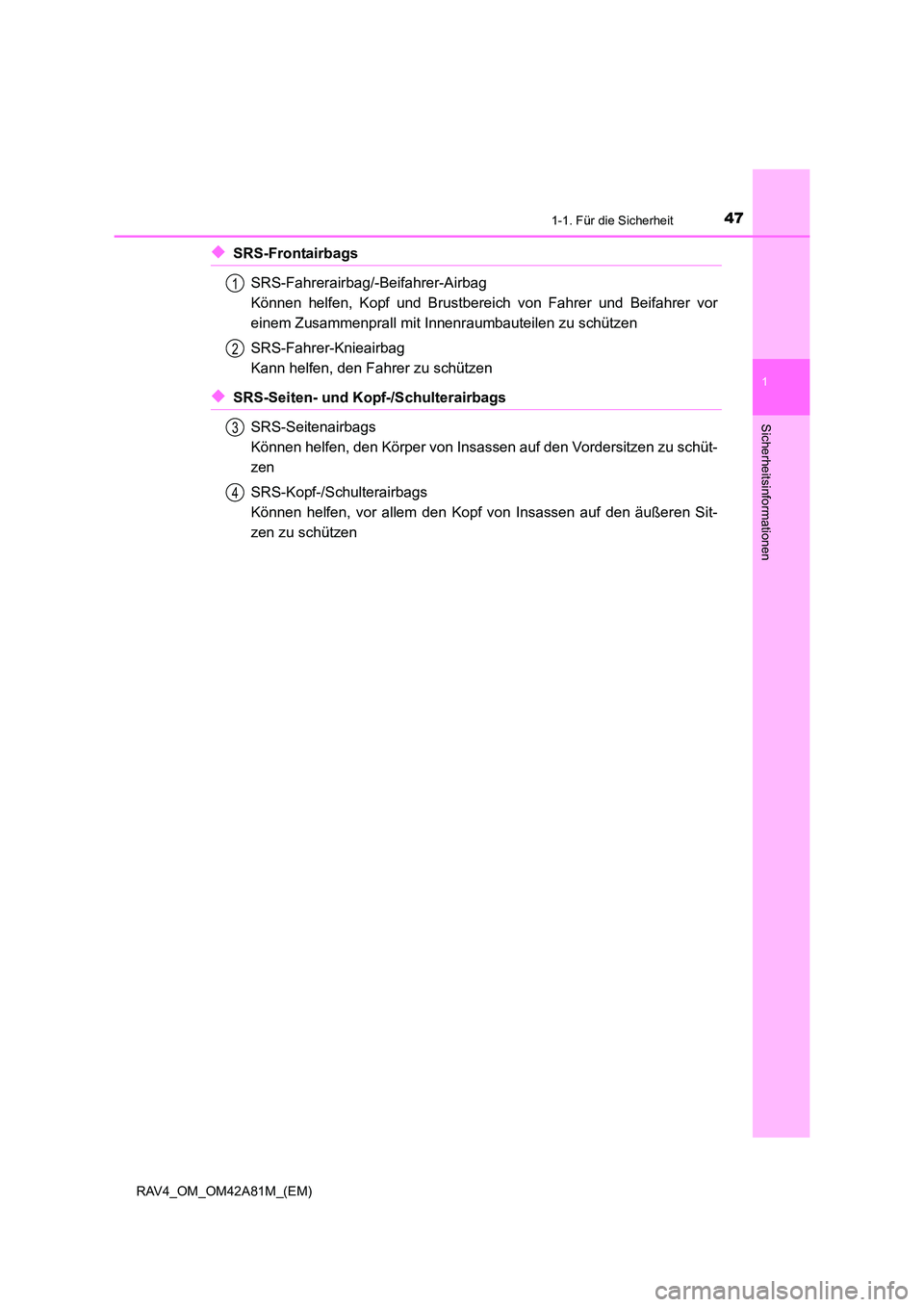

◆SRS-FrontairbagsSRS-Fahrerairbag/-Beifahrer-Airbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor
einem Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Fahrer-Knieairbag
Kann helfen, den Fahrer zu schützen
◆SRS-Seiten- und Kopf-/SchulterairbagsSRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schüt-
zen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den äußeren Sit-
zen zu schützen
1
2
3
4

481-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)

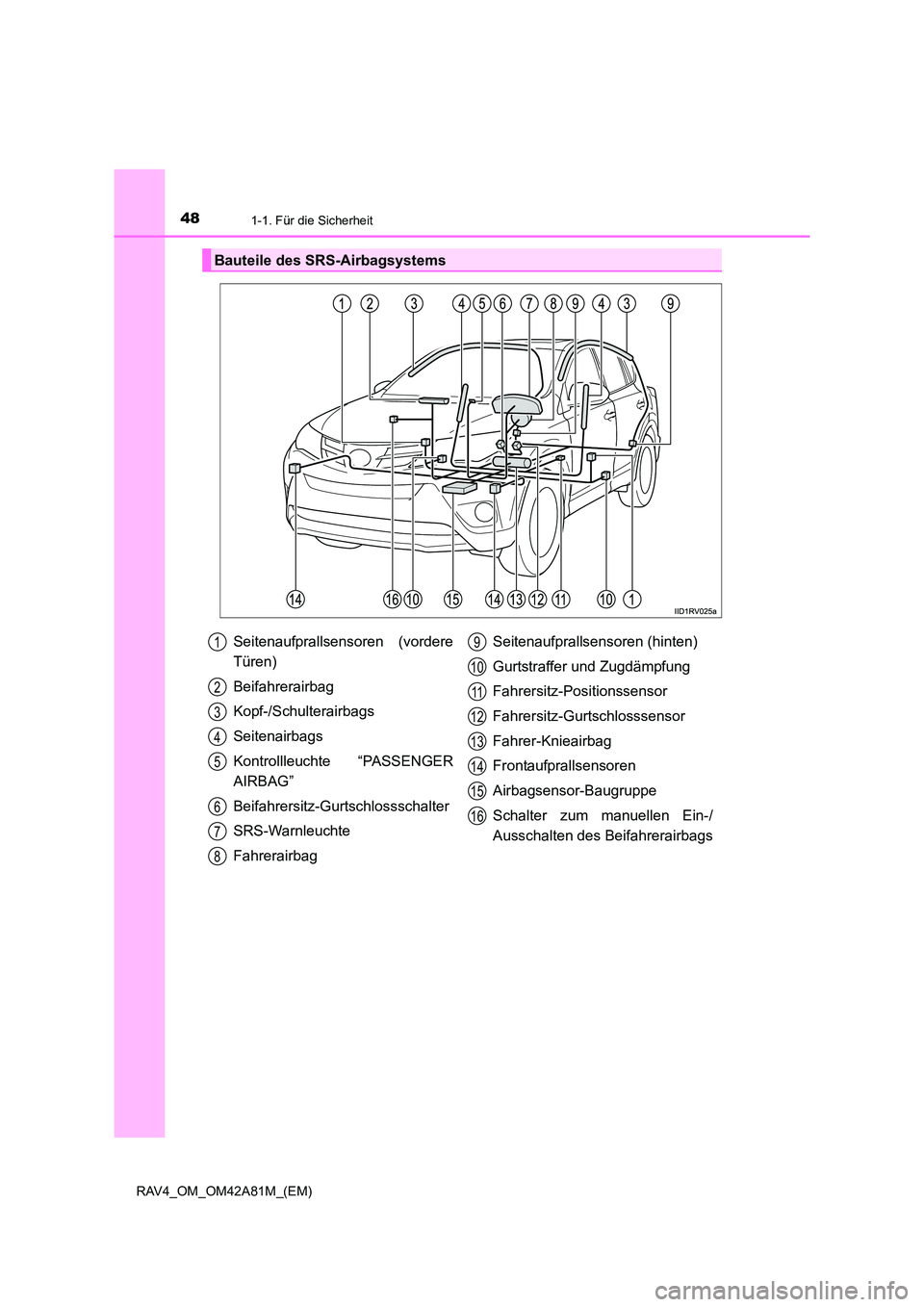

Bauteile des SRS-Airbagsystems
Seitenaufprallsensoren (vordere
Türen)
Beifahrerairbag
Kopf-/Schulterairbags
Seitenairbags
Kontrollleuchte “PASSENGER
AIRBAG”
Beifahrersitz-Gurtschlossschalter
SRS-Warnleuchte
FahrerairbagSeitenaufprallsensoren (hinten)
Gurtstraffer und Zugdämpfung
Fahrersitz-Positionssensor
Fahrersitz-Gurtschlosssensor
Fahrer-Knieairbag
Frontaufprallsensoren
Airbagsensor-Baugruppe
Schalter zum manuellen Ein-/
Ausschalten des Beifahrerairbags1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
