2254-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42A81M_(EM)
Einbaupositionen für Anhängerkupplung/Rahmen der Anhängerkupp-
lung und Kugelkopf

2264-1. Vor Fahrtantritt
RAV4_OM_OM42A81M_(EM)

2274-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42A81M_(EM)

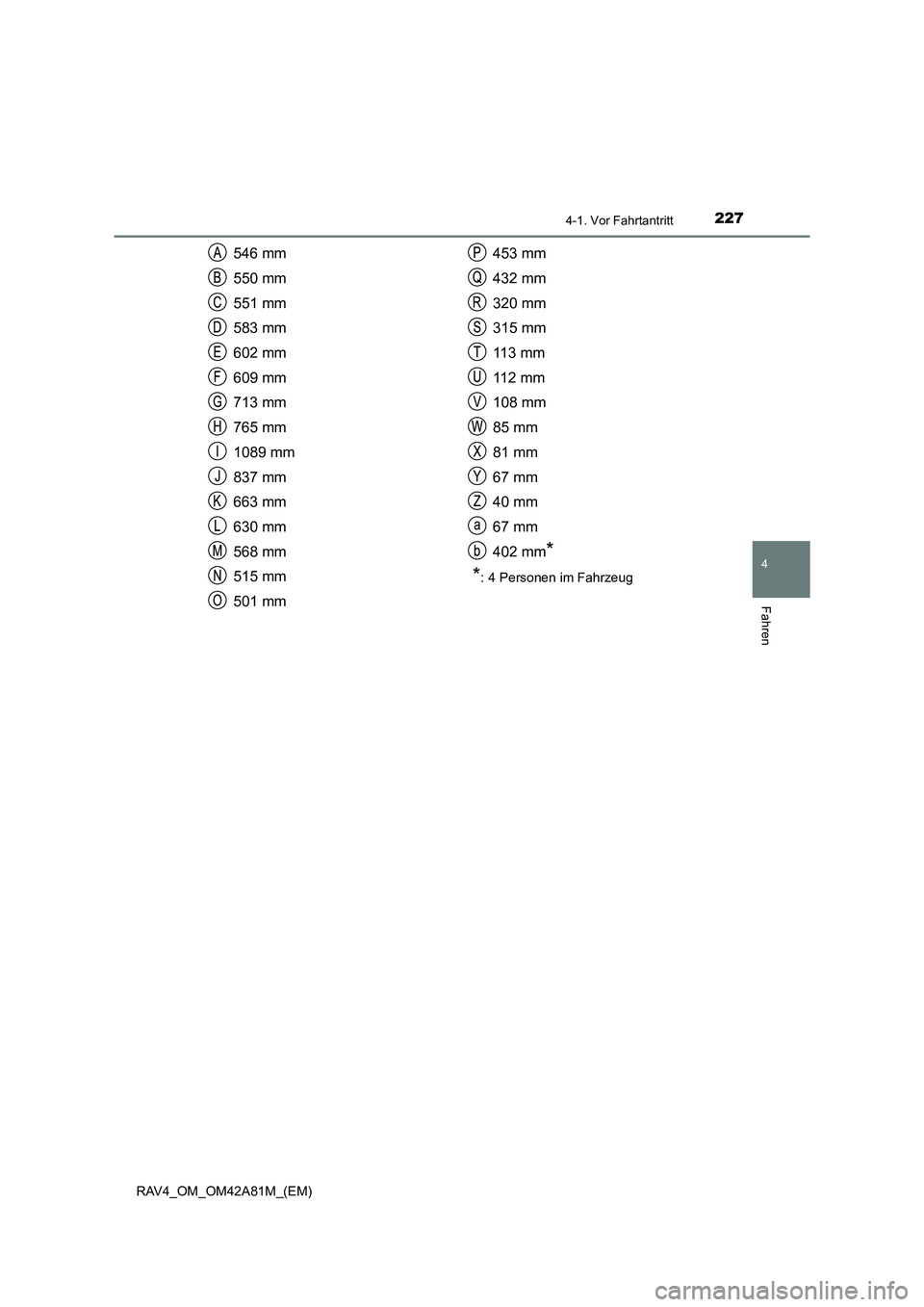

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1089 mm
837 mm
663 mm
630 mm
568 mm
515 mm
501 mm453 mm
432 mm
320 mm
315 mm
113 mm
112 mm
108 mm
85 mm
81 mm
67 mm
40 mm
67 mm
402 mm
*
*
: 4 Personen im Fahrzeug

2284-1. Vor Fahrtantritt
RAV4_OM_OM42A81M_(EM)

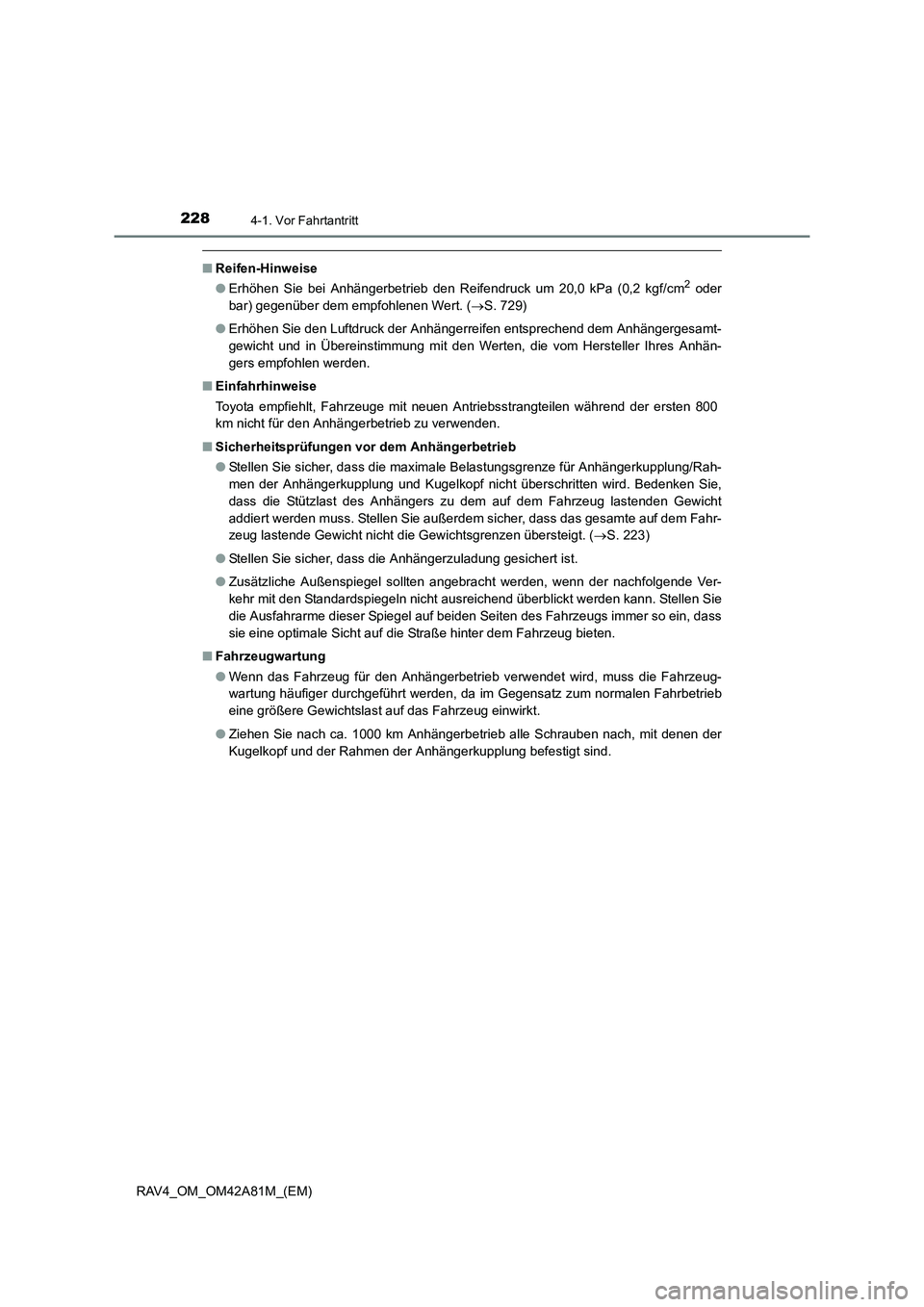

■Reifen-Hinweise
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder
bar) gegenüber dem empfohlenen Wert. ( →S. 729)
● Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Anhängergesamt-
gewicht und in Übereinstimmung mit den Werten, die vom Hersteller Ihres Anhän-
gers empfohlen werden.
■ Einfahrhinweise
Toyota empfiehlt, Fahrzeuge mit neuen An triebsstrangteilen während der ersten 800
km nicht für den Anhängerbetrieb zu verwenden.
■ Sicherheitsprüfungen vo r dem Anhängerbetrieb
● Stellen Sie sicher, dass die maximale Belastungsgrenze für Anhängerkupplung/Rah-
men der Anhängerkupplung und Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast des Anhängers zu dem auf dem Fahrzeug lastenden Gewicht
addiert werden muss. Stellen Sie außerdem sicher, dass das gesamte auf dem Fahr-
zeug lastende Gewicht nicht die Gewichtsgrenzen übersteigt. ( →S. 223)
● Stellen Sie sicher, dass die Anhängerzuladung gesichert ist.
● Zusätzliche Außenspiegel sollten angebracht werden, wenn der nachfolgende Ver-
kehr mit den Standardspiegeln nicht ausreichend überblickt werden kann. Stellen Sie
die Ausfahrarme dieser Spiegel auf beiden Seiten des Fahrzeugs immer so ein, dass
sie eine optimale Sicht auf die Straße hinter dem Fahrzeug bieten.
■ Fahrzeugwartung
●Wenn das Fahrzeug für den Anhängerbetrieb verwendet wird, muss die Fahrzeug-
wartung häufiger durchgeführt werden, da im Gegensatz zum normalen Fahrbetrieb
eine größere Gewichtslast auf das Fahrzeug einwirkt.
● Ziehen Sie nach ca. 1000 km Anhängerbetrieb alle Schrauben nach, mit denen der
Kugelkopf und der Rahmen der Anhängerkupplung befestigt sind.

2294-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42A81M_(EM)

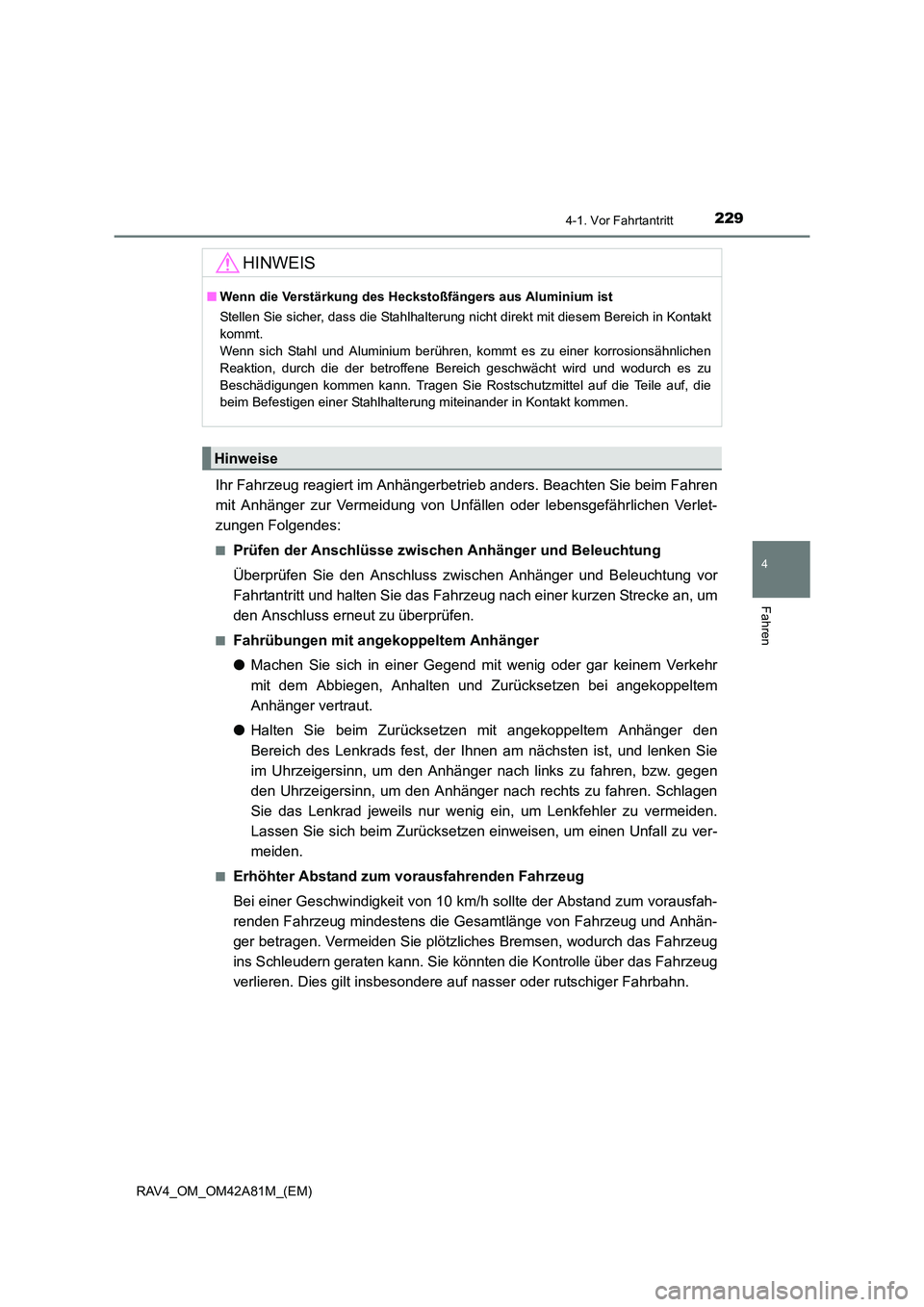

Ihr Fahrzeug reagiert im Anhängerbetrieb anders. Beachten Sie beim Fahren
mit Anhänger zur Vermeidung von Unfällen oder lebensgefährlichen Verlet-
zungen Folgendes:
■Prüfen der Anschlüsse zwischen Anhänger und Beleuchtung
Überprüfen Sie den Anschluss zwischen Anhänger und Beleuchtung vor
Fahrtantritt und halten Sie das Fahr zeug nach einer kurzen Strecke an, um
den Anschluss erneut zu überprüfen.
■Fahrübungen mit angekoppeltem Anhänger
● Machen Sie sich in einer Gegend mit wenig oder gar keinem Verkehr
mit dem Abbiegen, Anhalten und Zurücksetzen bei angekoppeltem
Anhänger vertraut.
● Halten Sie beim Zurücksetzen mit angekoppeltem Anhänger den
Bereich des Lenkrads fest, der Ihnen am nächsten ist, und lenken Sie
im Uhrzeigersinn, um den Anhänger nach links zu fahren, bzw. gegen
den Uhrzeigersinn, um den Anhänger nach rechts zu fahren. Schlagen
Sie das Lenkrad jeweils nur wenig ein, um Lenkfehler zu vermeiden.
Lassen Sie sich beim Zurücksetzen einweisen, um einen Unfall zu ver-
meiden.
■Erhöhter Abstand zum vorausfahrenden Fahrzeug
Bei einer Geschwindigkeit von 10 km/h sollte der Abstand zum vorausfah-
renden Fahrzeug mindestens die Gesamtlänge von Fahrzeug und Anhän-
ger betragen. Vermeiden Sie plötzliches Bremsen, wodurch das Fahrzeug
ins Schleudern geraten kann. Sie könnten die Kontrolle über das Fahrzeug
verlieren. Dies gilt insbesondere auf nasser oder rutschiger Fahrbahn.
HINWEIS
■ Wenn die Verstärkung des Heckstoßfängers aus Aluminium ist
Stellen Sie sicher, dass die Stahlhalterung nicht direkt mit diesem Bereich in Kontakt
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer korrosionsähnlichen
Reaktion, durch die der betroffene Bereich geschwächt wird und wodurch es zu
Beschädigungen kommen kann. Tragen Sie Rostschutzmittel auf die Teile auf, die
beim Befestigen einer Stahlhalterung miteinander in Kontakt kommen.
Hinweise

2304-1. Vor Fahrtantritt
RAV4_OM_OM42A81M_(EM)■
Plötzliches Beschleunig
en/Lenken/Kurvenfahren
Das Durchfahren scharfer Kurven mit angekoppeltem Anhänger kann
dazu führen, dass der Anhänger mit Ihrem Fahrzeug kollidiert. Bremsen
Sie frühzeitig ab, wenn Sie sich ei ner Kurve nähern, und durchfahren Sie
sie langsam und vorsichtig, um plötzliches Bremsen zu vermeiden.
■Wichtige Punkte beim Kurvenfahren
Die Räder des Anhängers kommen näher an die Innenseite der Kurve
heran als die Räder des Fahrzeugs. Um dafür Spielraum zu lassen, durch-
fahren Sie Kurven mit einem größeren Radius als gewöhnlich.
■Wichtige Punkte zur Stabilität
Durch unebene Fahrbahnen und starke Seitenwinde verursachte Fahr-
zeugbewegungen beeinträchtigen die Handhabung. Das Fahrzeug kann
auch durch überholende Busse oder große Lastwagen ins Schwanken
geraten. Schauen Sie beim Fahren neben solchen Fahrzeugen regelmä-
ßig in den Rückspiegel. Beginnen Sie bei Eintreten einer solchen Fahr-
zeugbewegung sofort, die Geschwindigkeit gleichmäßig herabzusetzen,
indem Sie langsam die Bremse betätigen. Halten Sie das Lenkrad beim
Abbremsen immer gerade.
■Überholen anderer Fahrzeuge
Bedenken Sie die Gesamtlänge Ihres Gespanns und stellen Sie vor einem
Spurwechsel sicher, dass der Abstand zum nachfolgenden Fahrzeug aus-
reicht.

2314-1. Vor Fahrtantritt
4
Fahren
RAV4_OM_OM42A81M_(EM)■

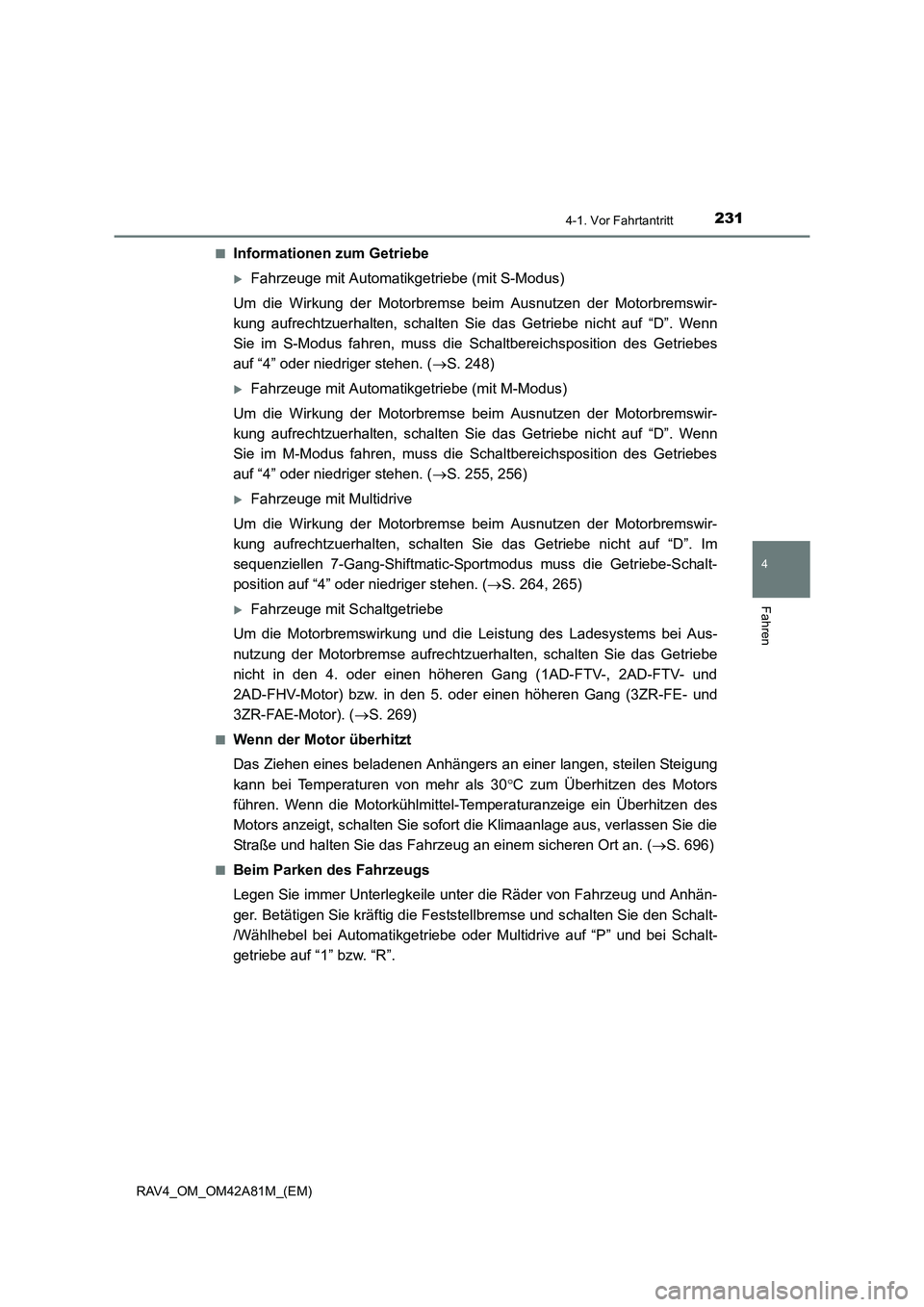

Informationen zum Getriebe
XFahrzeuge mit Automatikgetriebe (mit S-Modus)
Um die Wirkung der Motorbremse beim Ausnutzen der Motorbremswir-
kung aufrechtzuerhalten, schalten Sie das Getriebe nicht auf “D”. Wenn
Sie im S-Modus fahren, muss die Schaltbereichsposition des Getriebes
auf “4” oder niedriger stehen. ( →S. 248)
XFahrzeuge mit Automatikgetriebe (mit M-Modus)
Um die Wirkung der Motorbremse beim Ausnutzen der Motorbremswir-
kung aufrechtzuerhalten, schalten Sie das Getriebe nicht auf “D”. Wenn
Sie im M-Modus fahren, muss die Schaltbereichsposition des Getriebes
auf “4” oder niedriger stehen. ( →S. 255, 256)
XFahrzeuge mit Multidrive
Um die Wirkung der Motorbremse beim Ausnutzen der Motorbremswir-
kung aufrechtzuerhalten, schalten Sie das Getriebe nicht auf “D”. \
Im
sequenziellen 7-Gang-Shiftmatic-Sportmodus muss die Getriebe-Schalt-
position auf “4” oder niedriger stehen. ( →S. 264, 265)
XFahrzeuge mit Schaltgetriebe
Um die Motorbremswirkung und die Leistung des Ladesystems bei Aus-
nutzung der Motorbremse aufrechtzuerhalten, schalten Sie das Getriebe
nicht in den 4. oder einen höheren Gang (1AD-FTV-, 2AD-FTV- und
2AD-FHV-Motor) bzw. in den 5. oder einen höheren Gang (3ZR-FE- und
3ZR-FAE-Motor). ( →S. 269)
■Wenn der Motor überhitzt
Das Ziehen eines beladenen Anhängers an einer langen, steilen Steigung
kann bei Temperaturen von mehr als 30 °C zum Überhitzen des Motors
führen. Wenn die Motorkühlmittel-Temperaturanzeige ein Überhitzen des
Motors anzeigt, schalten Sie sofort die Klimaanlage aus, verlassen Sie die
Straße und halten Sie das Fahrzeug an einem sicheren Ort an. ( →S. 696)
■Beim Parken des Fahrzeugs
Legen Sie immer Unterlegkeile unter die Räder von Fahrzeug und Anhän-
ger. Betätigen Sie kräftig die Feststellbremse und schalten Sie den Schalt-
/Wählhebel bei Automatikgetriebe oder Multidrive auf “P” und bei Schalt-
getriebe auf “1” bzw. “R”.

2324-1. Vor Fahrtantritt
RAV4_OM_OM42A81M_(EM)

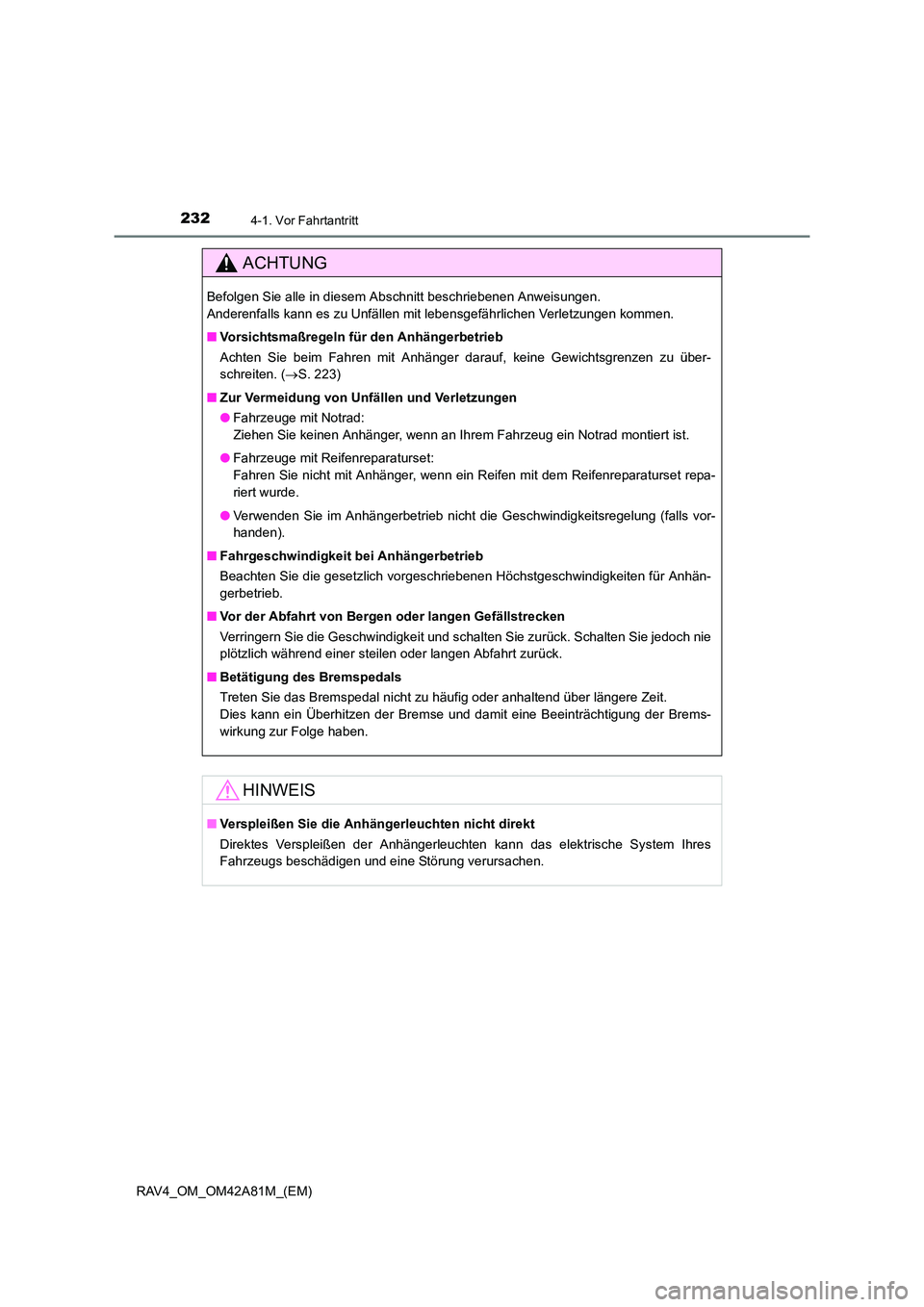

ACHTUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen.
Anderenfalls kann es zu Unfällen mit lebensgefährlichen Verletzungen kommen.
■Vorsichtsmaßregeln für den Anhängerbetrieb
Achten Sie beim Fahren mit Anhänger darau f, keine Gewichtsgrenzen zu über-
schreiten. ( →S. 223)
■ Zur Vermeidung von Unfällen und Verletzungen
●Fahrzeuge mit Notrad:
Ziehen Sie keinen Anhänger, wenn an Ihrem Fahrzeug ein Notrad montiert ist.
● Fahrzeuge mit Reifenreparaturset:
Fahren Sie nicht mit Anhänger, wenn ein Reifen mit dem Reifenreparaturset repa-
riert wurde.
● Verwenden Sie im Anhängerbetrieb nicht die Geschwindigkeitsregelung (falls vor-
handen).
■ Fahrgeschwindigkeit bei Anhängerbetrieb
Beachten Sie die gesetzlich vorgeschriebenen Höchstgeschwindigkeiten für Anhän-
gerbetrieb.
■ Vor der Abfahrt von Bergen oder langen Gefällstrecken
Verringern Sie die Geschwindigkeit und schalten Sie zurück. Schalten Sie jedoch nie
plötzlich während einer steilen oder langen Abfahrt zurück.
■ Betätigung d es Bremspedals
Treten Sie das Bremspedal nicht zu häufig oder anhaltend über längere Zeit.
Dies kann ein Überhitzen der Bremse und damit eine Beeinträchtigung der Brems-
wirkung zur Folge haben.
HINWEIS
■ Verspleißen Sie die Anhängerleuchten nicht direkt
Direktes Verspleißen der Anhängerleuchten kann das elektrische System Ihres
Fahrzeugs beschädigen und eine Störung verursachen.
