2015 TOYOTA RAV4 Betriebsanleitungen (in German)

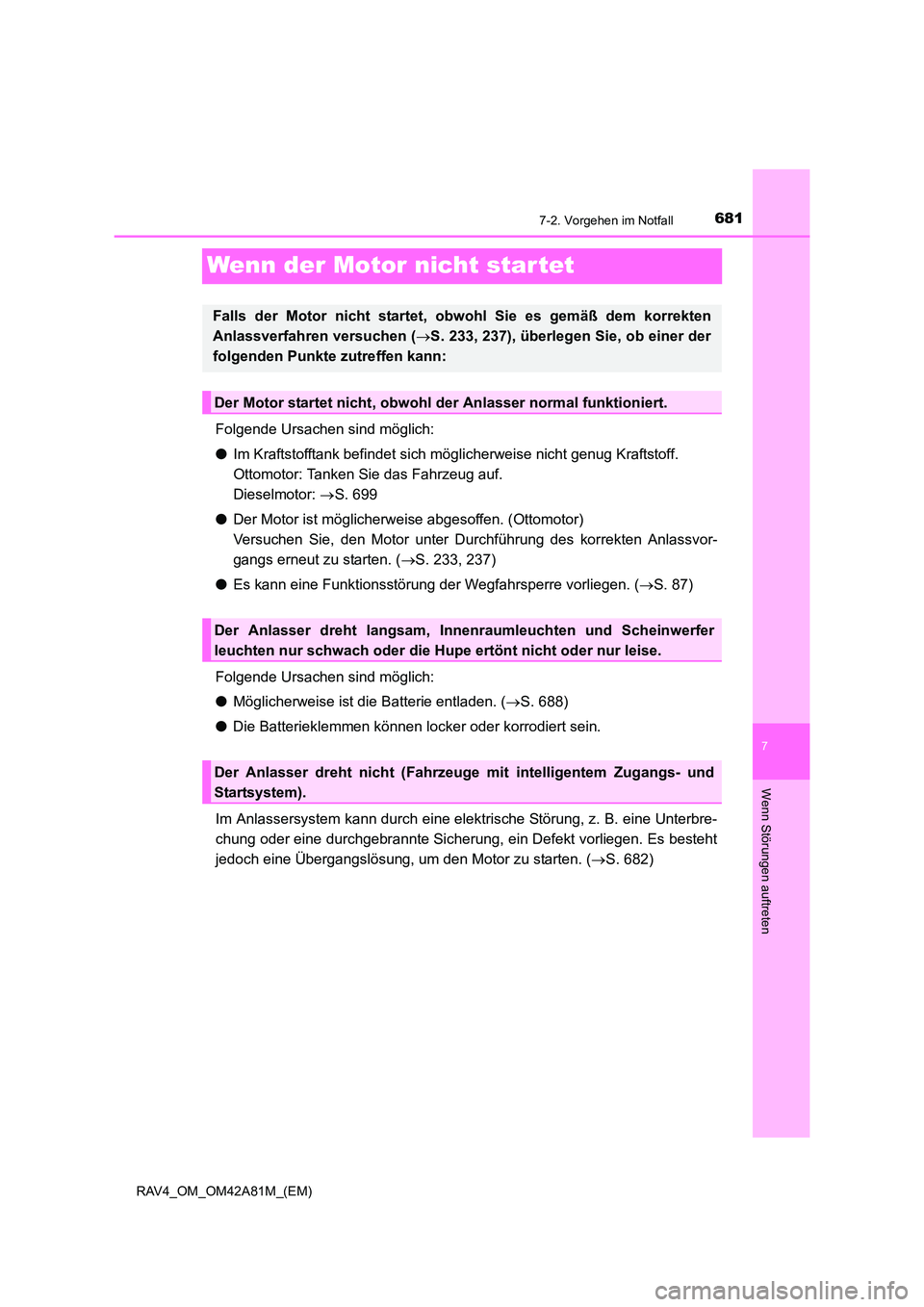

681
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)
Wenn der Motor nicht star tet
Folgende Ursachen sind möglich:
●Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Ottomotor: Tanken Sie das Fahrzeug auf.
Dieselmotor: →S. 699
● Der Motor ist möglicherweise abgesoffen. (Ottomotor)
Versuchen Sie, den Motor unter Durchführung des korrekten Anlassvor-
gangs erneut zu starten. ( →S. 233, 237)
● Es kann eine Funktionsstörung der Wegfahrsperre vorliegen. ( →S. 87)
Folgende Ursachen sind möglich:
● Möglicherweise ist die Batterie entladen. ( →S. 688)
● Die Batterieklemmen können lo cker oder korrodiert sein.
Im Anlassersystem kann durch eine elektrische Störung, z. B. eine Unterbre-
chung oder eine durchgebrannte Sicherung, ein Defekt vorliegen. Es besteht
jedoch eine Übergangslösung, um den Motor zu starten. ( →S. 682)
Falls der Motor nicht startet, obwohl Sie es gemäß dem korrekten
Anlassverfahren versuchen ( →S. 233, 237), überlegen Sie, ob einer der
folgenden Punkte zutreffen kann:
Der Motor startet nicht, obwohl der Anlasser normal funktioniert.
Der Anlasser dreht langsam, Inne nraumleuchten und Scheinwerfer
leuchten nur schwach oder die Hupe ertönt nicht oder nur leise.
Der Anlasser dreht nicht (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).

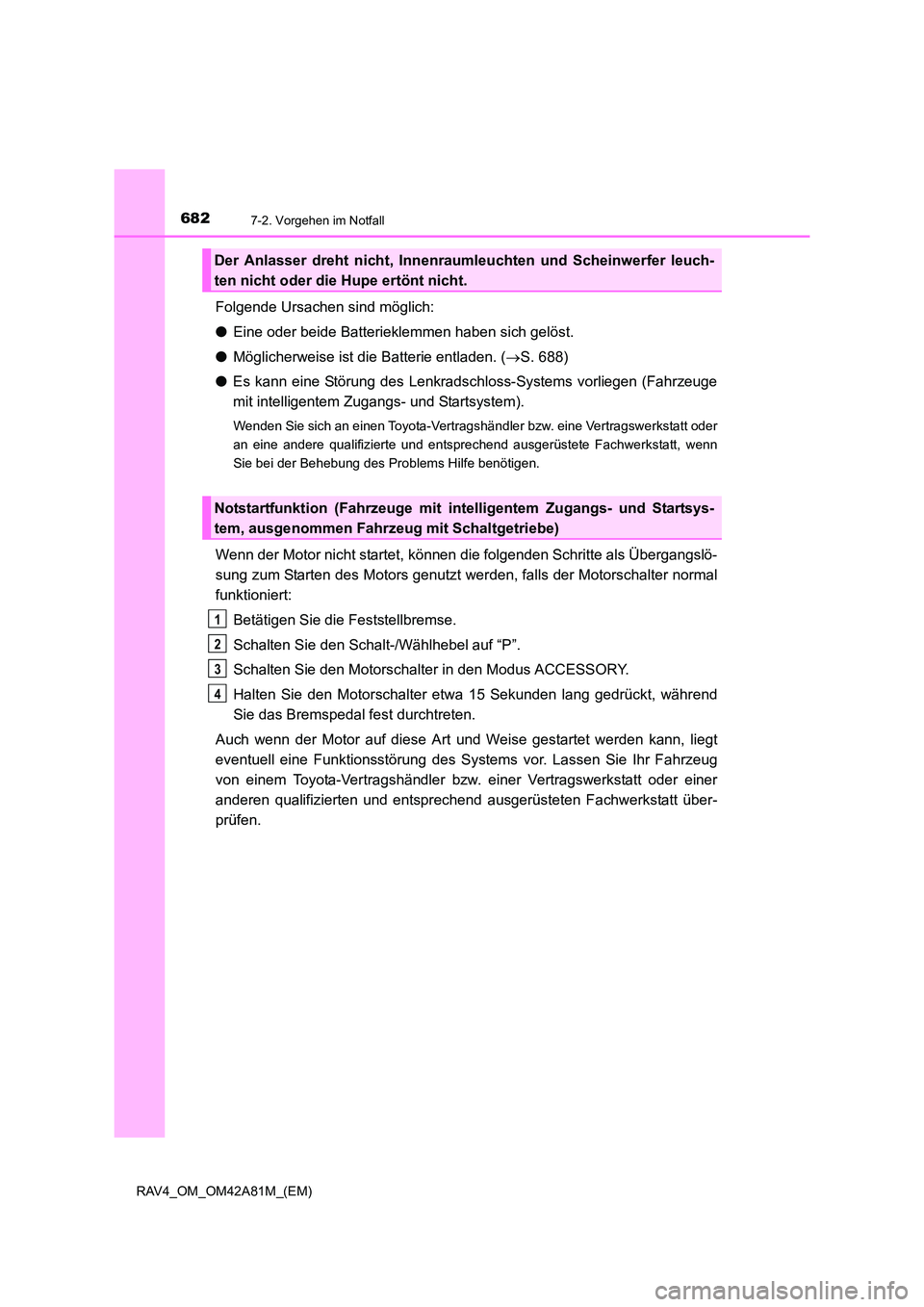

6827-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)
Folgende Ursachen sind möglich:
●Eine oder beide Batterieklemmen haben sich gelöst.
● Möglicherweise ist die Batterie entladen. ( →S. 688)
● Es kann eine Störung des Lenkradschloss-Systems vorliegen (Fahrzeuge
mit intelligentem Zugangs- und Startsystem).
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, wenn
Sie bei der Behebung des Problems Hilfe benötigen.
Wenn der Motor nicht startet, können die folgenden Schritte als Übergangslö-
sung zum Starten des Motors genutzt werden, falls der Motorschalter normal
funktioniert:
Betätigen Sie die Feststellbremse.
Schalten Sie den Schalt-/Wählhebel auf “P”.
Schalten Sie den Motorschalter in den Modus ACCESSORY.
Halten Sie den Motorschalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal fest durchtreten.
Auch wenn der Motor auf diese Art und Weise gestartet werden kann, liegt
eventuell eine Funktionsstörung des Systems vor. Lassen Sie Ihr Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt über-
prüfen.
Der Anlasser dreht nicht, Innenraumleuchten und Scheinwerfer leuch-
ten nicht oder die Hupe ertönt nicht.
Notstartfunktion (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem, ausgenommen Fahrzeug mit Schaltgetriebe)
1
2
3
4

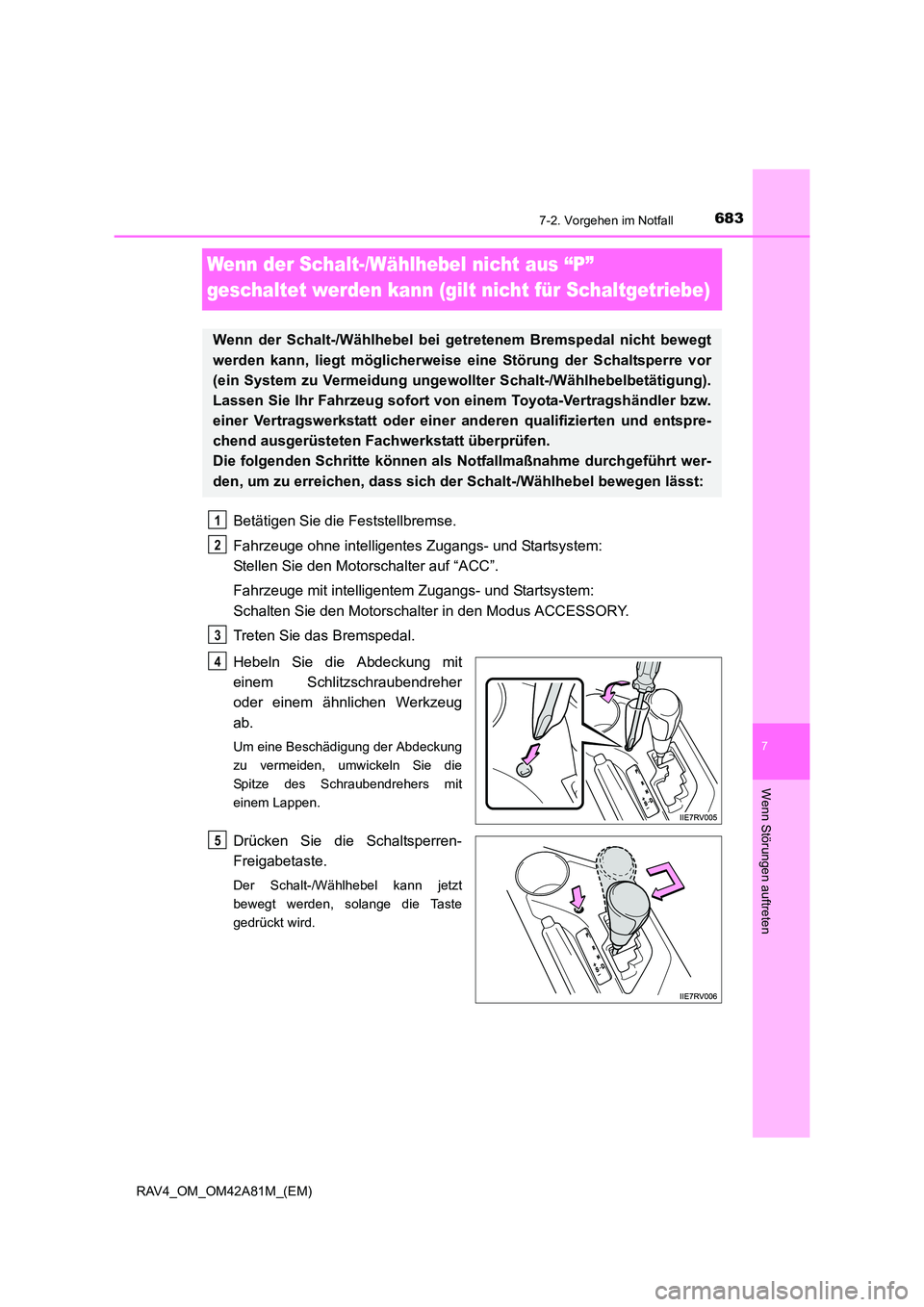

683
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)
Wenn der Schalt-/Wählhebel nicht aus “P”
geschaltet werden kann (gilt nicht für Schaltgetriebe)
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Stellen Sie den Motorschalter auf “ACC”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter in den Modus ACCESSORY.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit
einem Schlitzschraubendreher
oder einem ähnlichen Werkzeug
ab.
Um eine Beschädigung der Abdeckung
zu vermeiden, umwickeln Sie die
Spitze des Schraubendrehers mit
einem Lappen.
Drücken Sie die Schaltsperren-
Freigabetaste.
Der Schalt-/Wählhebel kann jetzt
bewegt werden, solange die Taste
gedrückt wird.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt
werden kann, liegt möglicherweise ei ne Störung der Schaltsperre vor
(ein System zu Vermeidung ungewollter Schalt-/Wählhebelbetätigung).
Lassen Sie Ihr Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fach werkstatt überprüfen.
Die folgenden Schritte können als Notfallmaßnahme durchgeführt wer-
den, um zu erreichen, dass sich der Schalt-/Wählhebel bewegen lässt:
1
2
3
4
5

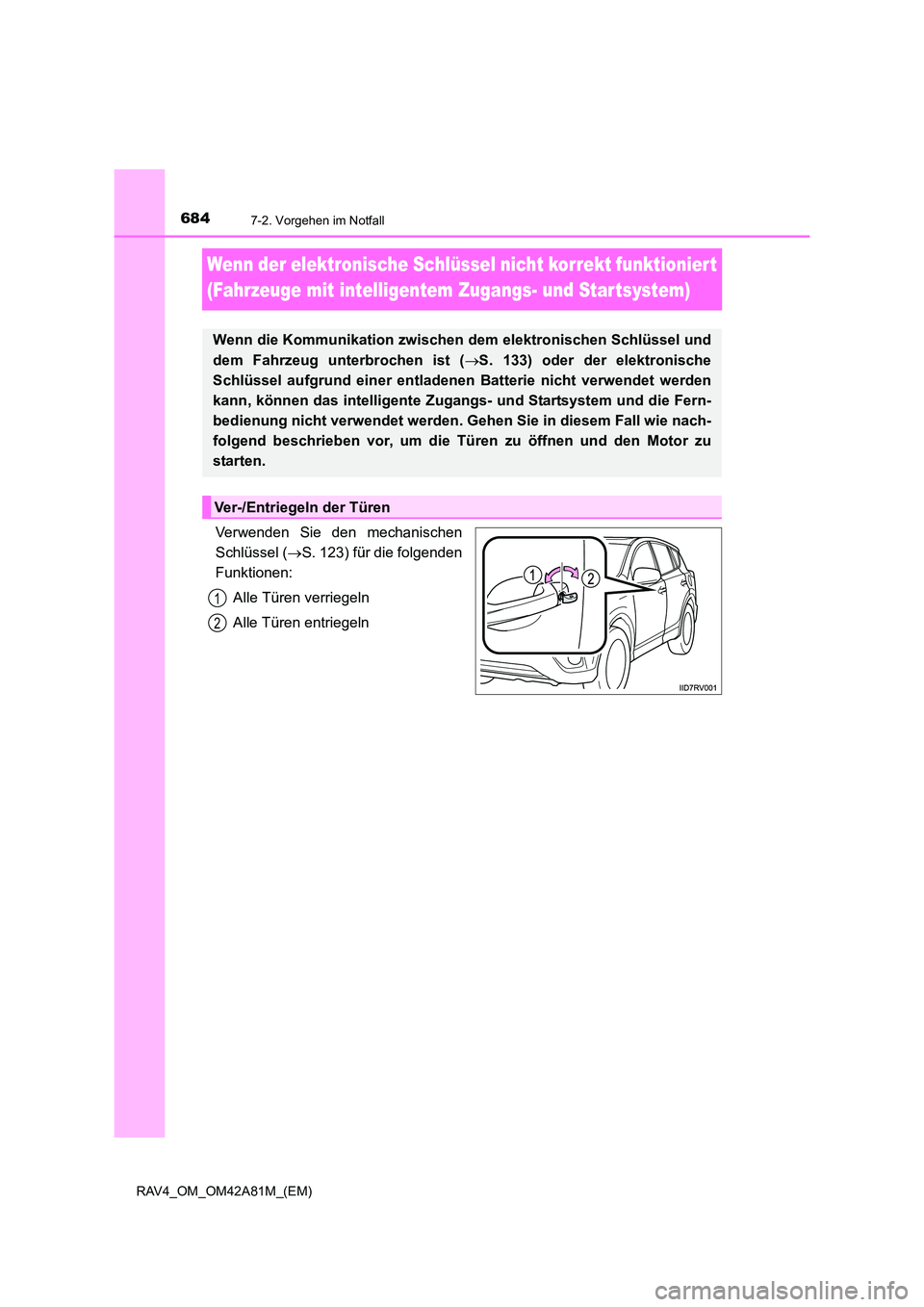

6847-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)
Wenn der elektronische Schlüssel nicht korrekt funktioniert
(Fahrzeuge mit intelligentem Zugangs- und Startsystem)
Verwenden Sie den mechanischen
Schlüssel (→S. 123) für die folgenden
Funktionen:
Alle Türen verriegeln
Alle Türen entriegeln
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( →S. 133) oder der elektronische
Schlüssel aufgrund einer entladenen Batterie nicht verwendet werden
kann, können das intelligente Zuga ngs- und Startsystem und die Fern-
bedienung nicht verwendet werden. Gehen Sie in diesem Fall wie nach-
folgend beschrieben vor, um die Türen zu öffnen und den Motor zu
starten.
Ver-/Entriegeln der Türen
1
2

6857-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)
XAutomatikgetriebe oder Multidrive
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das Bremspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und
Startsystem über die individuelle
Anpassung deaktiviert wurde, wechselt
der Motorschalter in den Modus
ACCESSORY.
Treten Sie fest das Bremspedal und vergewissern Sie sich, dass
auf dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Starten des Motors
1
2
3
4

6867-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)
XSchaltgetriebe
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” befin-
det, und treten Sie das Kupplungspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und
Startsystem über die individuelle
Anpassung deaktiviert wurde, wechselt
der Motorschalter in den Modus
ACCESSORY.
Treten Sie fest das Kupplungspedal und vergewissern Sie sich, dass auf dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
1
2
3
4

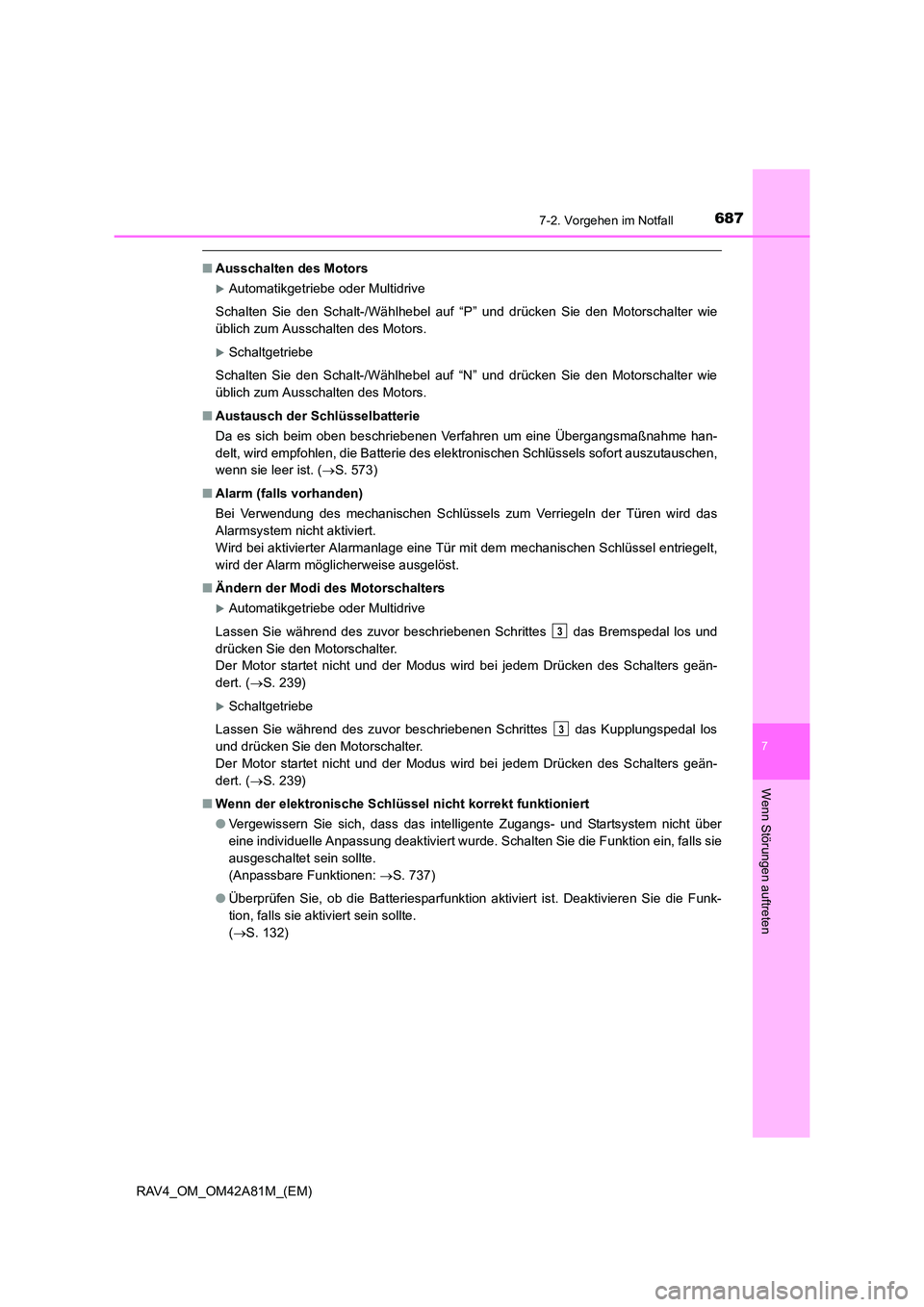

6877-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)
■Ausschalten des Motors
XAutomatikgetriebe oder Multidrive
Schalten Sie den Schalt-/Wählhebel auf “P” und drücken Sie den Motorschalter wie
üblich zum Ausschalten des Motors.
XSchaltgetriebe
Schalten Sie den Schalt-/Wählhebel auf “N” und drücken Sie den Motorschalter wie
üblich zum Ausschalten des Motors.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( →S. 573)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird das
Alarmsystem nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst.
■ Ändern der Modi des Motorschalters
XAutomatikgetriebe oder Multidrive
Lassen Sie während des zuvor beschriebenen Schrittes das Bremspedal los und
drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 239)
XSchaltgetriebe
Lassen Sie während des zuvor beschriebenen Schrittes das Kupplungspedal los
und drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 239)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
●Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: →S. 737)
● Überprüfen Sie, ob die Batteriesparfunkti on aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte.
( → S. 132)
3
3

6887-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)
Wenn die Fahrzeugbatterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Öffnen Sie die Motorhaube. ( →S. 530)
Schließen Sie die Starthilfeka bel wie nachfolgend beschrieben an:
Wenn die Fahrzeugbatterie leer ist, können die folgenden Verfahren
verwendet werden, um den Motor zu starten.
Sie können sich auch mit einem Toyo ta-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qu alifizierten und entsprechend aus-
gerüsteten Fachwerkstat t in Verbindung setzen.
1
2
