2015 TOYOTA RAV4 Betriebsanleitungen (in German)

713
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
XOttomotor
*1: Mit Modellcode*3, der mit “K” endet.
*2: Mit Modellcode*3, der mit “W” endet.
*3: Der Modellcode befindet sich auf dem Herstellerschild. (→S. 709)
Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen Norm
EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research-
Oktanzahl
3ZR-FE*1
91 oder höher2AR-FE
3ZR-FAE*295 oder höher
Kraftstofftankinhalt
(Richtwert)60 L

7148-1. Technische Daten
RAV4_OM_OM42A81M_(EM)
XDieselmotor
*1: Modelle ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*4
*2: Modelle ALA40L-ANFXRW, ALA4 0L-ANFMRW, ALA40L-ANFGRW,
ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: Modelle ALA49L-ANTXXW, ALA 49L-ANTMXW, ALA49L-ANTGXW,
ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*4
*4: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)
Kraftstoffsorte
XOhne DPF-System*1
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590
Außerhalb des EU-Gebiets (ausgenommen Russland):
Dieselkraftstoff mit einem Schwefelgehalt von höchs-
tens 500 ppm
Außerhalb des EU-Gebiets (Russland):
Diesel gemäß GOST R52368-2005 (Schwefelgehalt
höchstens 50 ppm).
XMit DPF-System*2 oder mit DPNR-System*3
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590
Außerhalb des EU-Gebiets:
Dieselkraftstoff mit einem Schwefelgehalt von höchs-
tens 50 ppm
Cetanzahl48 oder höher
Kraftstofftankinhalt
(Richtwert)60 L

715
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
XOttomotor
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
XAußer Aserbaidschan, Armenien, Georgien, Kasachstan, Turkmenistan,
Ukraine mit 3ZR-FE- und 2AR-FE-Motor und Russland
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Cons erving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert
*)
3ZR-FE- und 3ZR-FAE-MotorMit Filter 4,2 L
Ohne Filter 3,9 L
2AR-FE-MotorMit Filter 4,4 L
Ohne Filter 4,0 L

7168-1. Technische Daten
RAV4_OM_OM42A81M_(EM)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch SAE 5W-30-
Öl verwendet werden.
Beim nächsten Ölwechsel sollte es
jedoch durch SAE 0W-20 ersetzt
werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Startschwierigkeiten führen. Es
empfiehlt sich daher, ein Motoröl
der SAE-Klasse 0W-20 oder 5W-30
zu verwenden.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

717
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Lesweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Markie-
rungen angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International
Lubricant Specification Advisory
Committee (ILSAC) befindet sich
auf der Vorderseite des Behälters.
1
2

7188-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

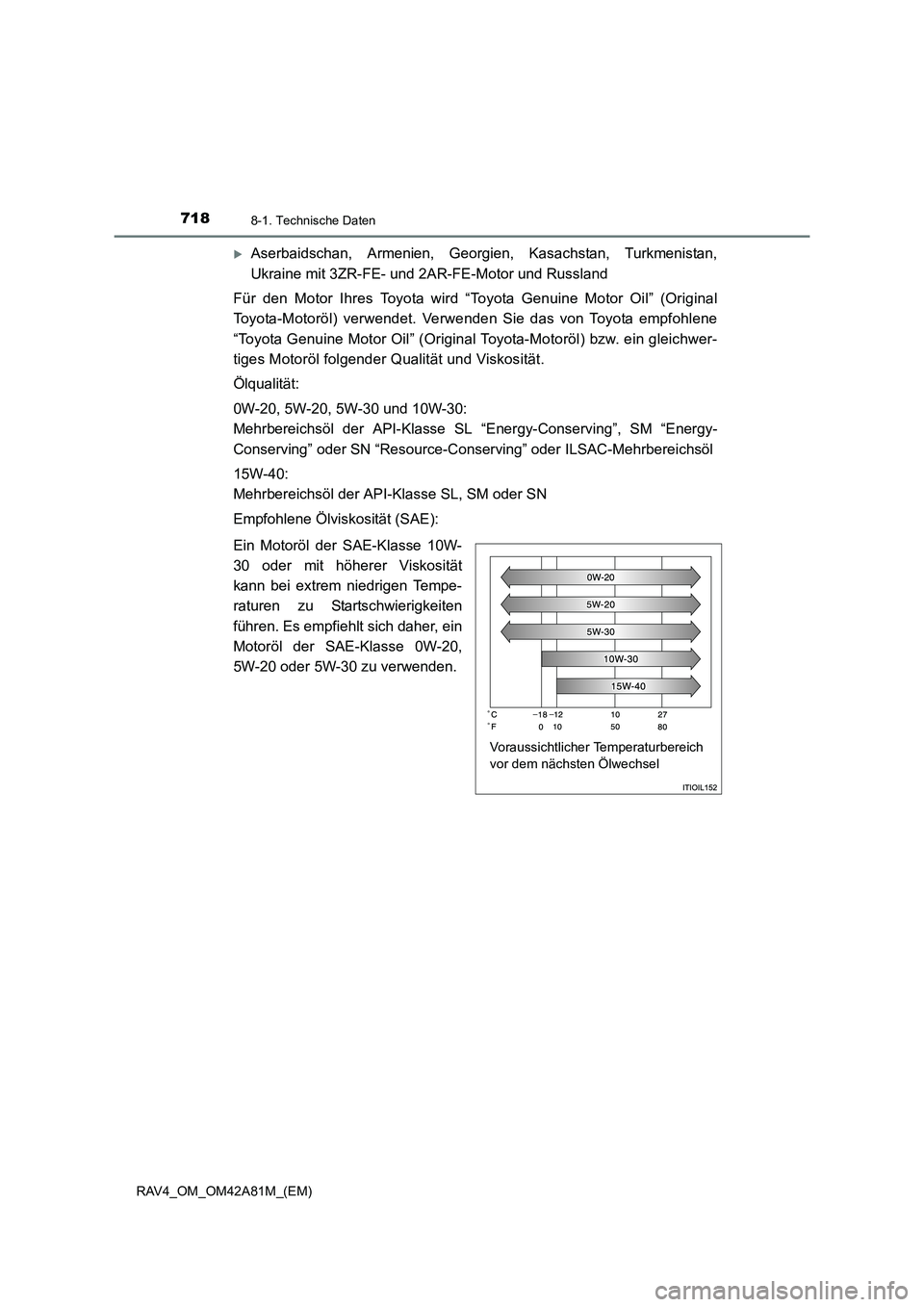

XAserbaidschan, Armenien, Georgien, Kasachstan, Turkmenistan,
Ukraine mit 3ZR-FE- und 2AR-FE-Motor und Russland
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfohlene
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein gleichwer-
tiges Motoröl folgender Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Cons erving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20,
5W-20 oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel

719
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

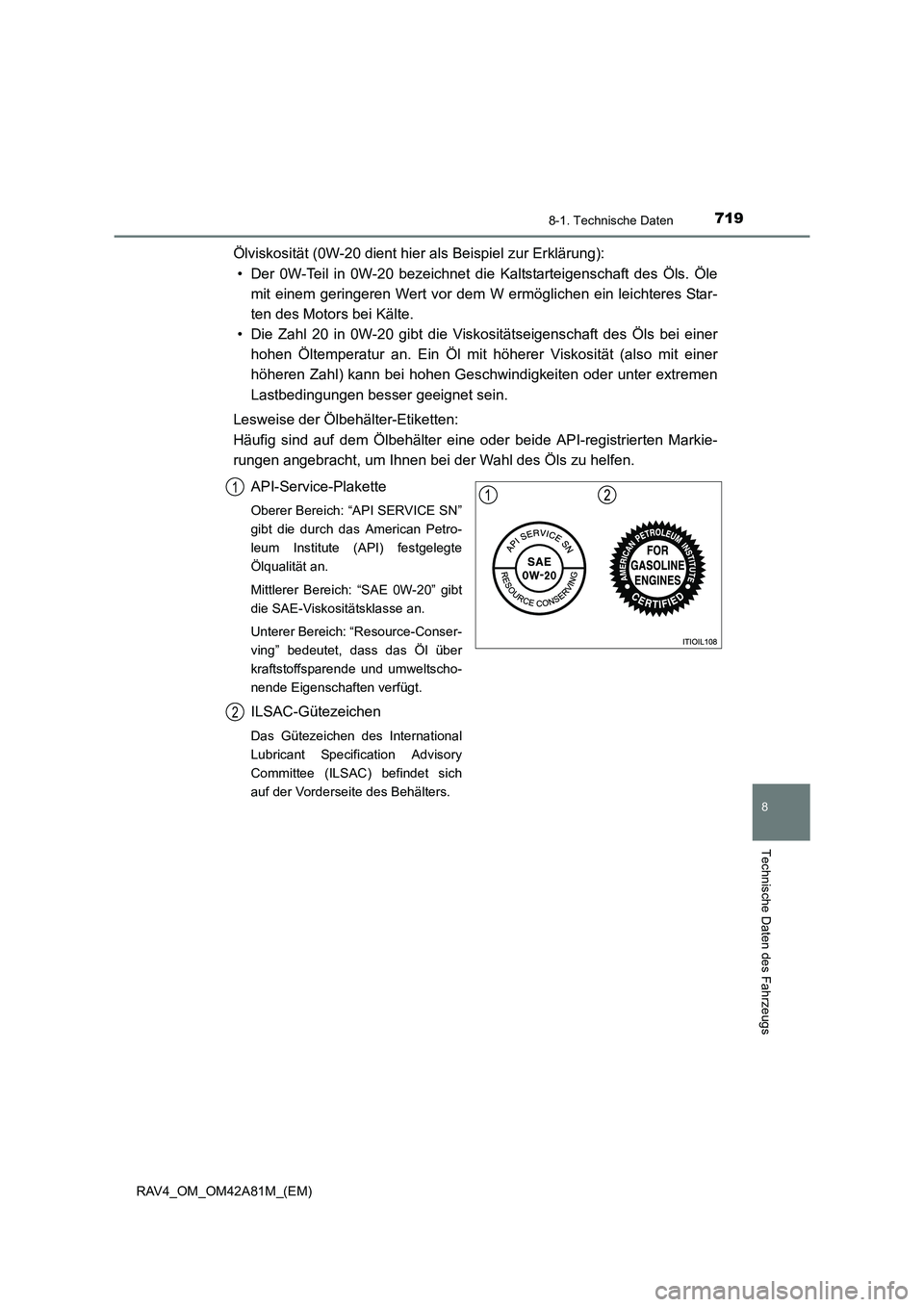

Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Lesweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Markie-
rungen angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International
Lubricant Specification Advisory
Committee (ILSAC) befindet sich
auf der Vorderseite des Behälters.
1
2

7208-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

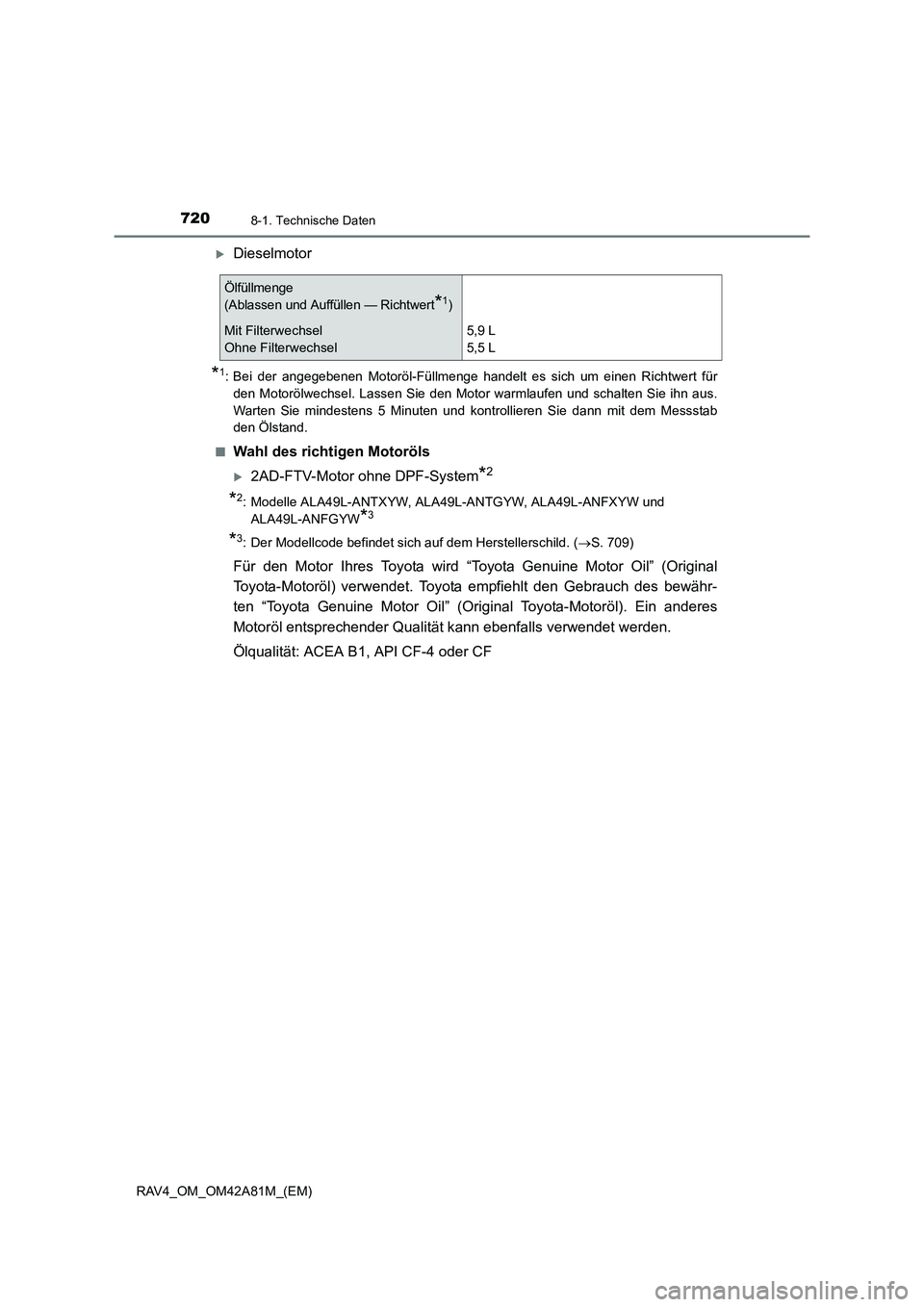

XDieselmotor
*1: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert fürden Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
X2AD-FTV-Motor ohne DPF-System*2
*2: Modelle ALA49L-ANTXYW, ALA 49L-ANTGYW, ALA49L-ANFXYW und
ALA49L-ANFGYW
*3
*3: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA B1, API CF-4 oder CF
Ölfüllmenge
(Ablassen und Auffüllen — Richtwert
*1)
Mit Filterwechsel
Ohne Filterwechsel5,9 L
5,5 L
