2015 TOYOTA RAV4 Betriebsanleitungen (in German)

3134-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)
Wenn das LDA-System eingeschaltet ist, werden die Spurlinien angezeigt.Die dicken Spurlinien werden
angezeigt, wenn die rechte und
linke Fahrspurmarkierung erkannt
werden.
Die Spurlinie der erkannten Seite
wird als dicke Linie angezeigt,
wenn die rechte oder linke Fahr-
spurmarkierung erkannt wird.
Wenn das Fahrzeug von der Fahr-
spur abweicht, blinkt die Spurlinie
auf der Seite, auf der das Fahr-
zeug abweicht.
Die dünnen Spurlinien werden
angezeigt, wenn keine Fahrspur-
markierungen erkannt werden oder
wenn das LDA-System vorüberge-
hend ausgeschaltet ist.
Anzeige auf dem Multi-Informationsdisplay
oder
oder
1
2
3
4

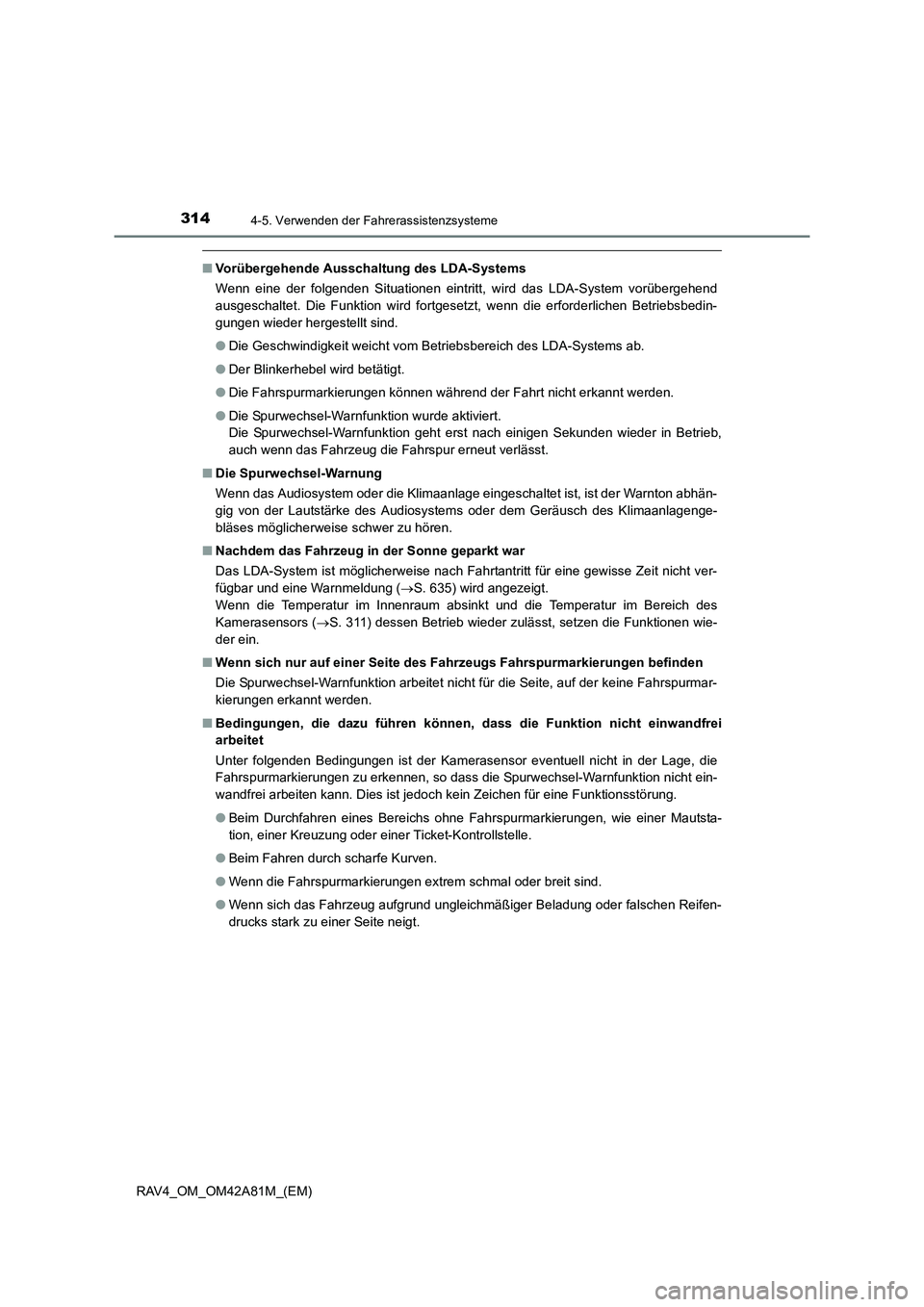

3144-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)
■Vorübergehende Ausschal tung des LDA-Systems
Wenn eine der folgenden Situationen eintritt, wird das LDA-System vorübergehend
ausgeschaltet. Die Funktion wird fortgesetzt, wenn die erforderlichen Betriebsbedin-
gungen wieder hergestellt sind.
● Die Geschwindigkeit weicht vom Betriebsbereich des LDA-Systems ab.
● Der Blinkerhebel wird betätigt.
● Die Fahrspurmarkierungen können währen d der Fahrt nicht erkannt werden.
● Die Spurwechsel-Warnfunktion wurde aktiviert.
Die Spurwechsel-Warnfunktion geht erst nach einigen Sekunden wieder in Betrieb,
auch wenn das Fahrzeug die Fahrspur erneut verlässt.
■ Die Spurwechsel-Warnung
Wenn das Audiosystem oder die Klimaanlage eingeschaltet ist, ist der Warnton abhän-
gig von der Lautstärke des Audiosystems oder dem Geräusch des Klimaanlagenge-
bläses möglicherweise schwer zu hören.
■ Nachdem das Fahrzeug in der Sonne geparkt war
Das LDA-System ist möglicherweise nach Fahrtantritt für eine gewisse Zeit nicht ver-
fügbar und eine Warnmeldung ( →S. 635) wird angezeigt.
Wenn die Temperatur im Innenraum absinkt und die Temperatur im Bereich des
Kamerasensors ( →S. 311) dessen Betrieb wieder zulässt, setzen die Funktionen wie-
der ein.
■ Wenn sich nur auf einer Seite des Fahrzeugs Fahrspurmarkierungen befinden
Die Spurwechsel-Warnfunktion arbeitet nicht für die Seite, auf der keine Fahrspurmar-
kierungen erkannt werden.
■ Bedingungen, die dazu führen können, dass die Funktion nicht einwandfrei
arbeitet
Unter folgenden Bedingungen ist der Kamerasensor eventuell nicht in der Lage, die
Fahrspurmarkierungen zu erkennen, so dass die Spurwechsel-Warnfunktion nicht ein-
wandfrei arbeiten kann. Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Beim Durchfahren eines Bereichs ohne Fahrspurmarkierungen, wie einer Mautsta-
tion, einer Kreuzung oder einer Ticket-Kontrollstelle.
● Beim Fahren durch scharfe Kurven.
● Wenn die Fahrspurmarkierungen extrem schmal oder breit sind.
● Wenn sich das Fahrzeug aufgrund ungleichmäßiger Beladung oder falschen Reifen-
drucks stark zu einer Seite neigt.

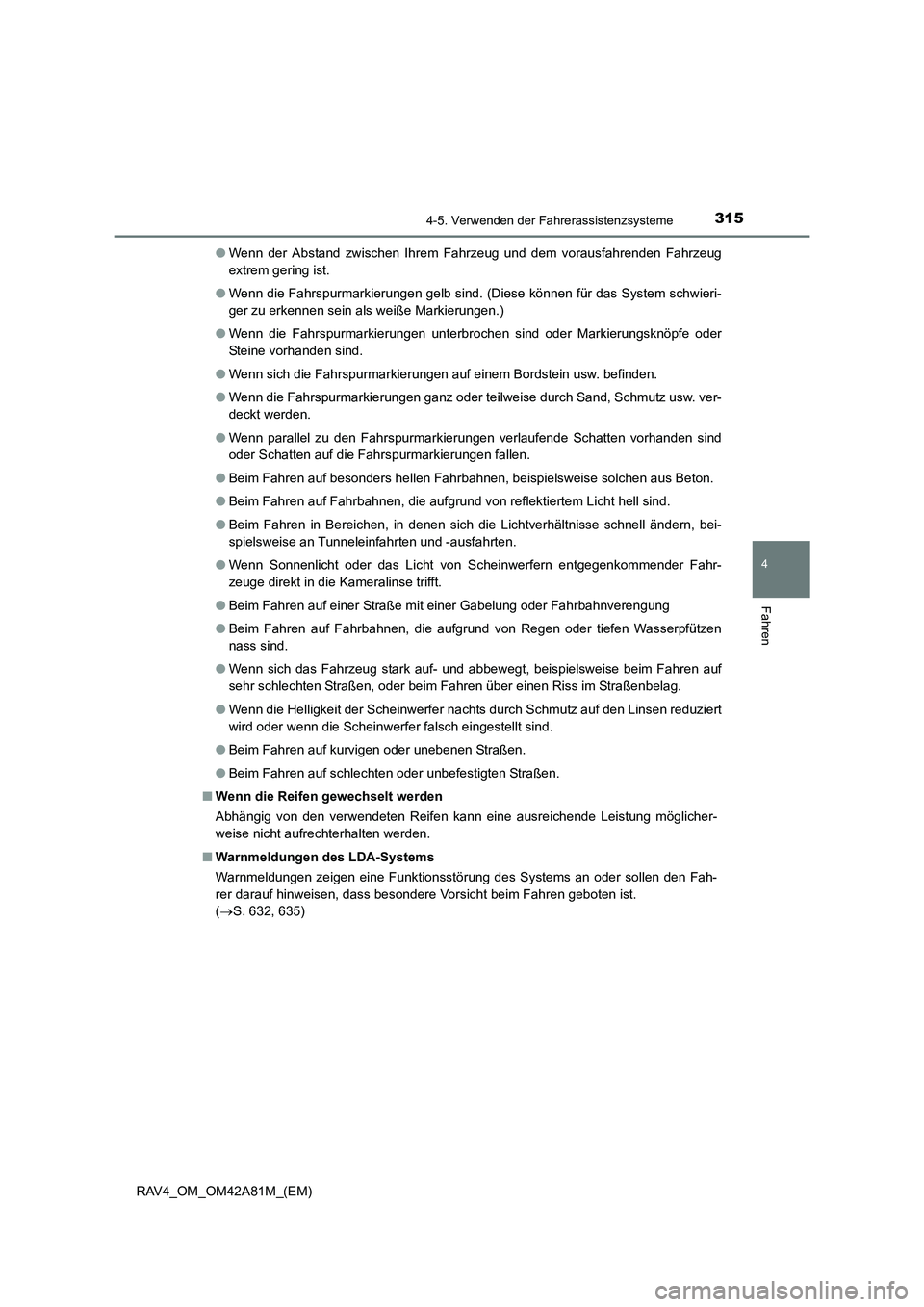

3154-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)●
Wenn der Abstand zwischen Ihrem Fahrzeug und dem vorausfahrenden Fahrzeug
extrem gering ist.
● Wenn die Fahrspurmarkierungen gelb sind. (Diese können für das System schwieri-
ger zu erkennen sein als weiße Markierungen.)
● Wenn die Fahrspurmarkierungen unterbroc hen sind oder Markierungsknöpfe oder
Steine vorhanden sind.
● Wenn sich die Fahrspurmarkierungen auf einem Bordstein usw. befinden.
● Wenn die Fahrspurmarkierungen ganz oder teilweise durch Sand, Schmutz usw. ver-
deckt werden.
● Wenn parallel zu den Fahrspurmarkierungen verlaufende Schatten vorhanden sind
oder Schatten auf die Fahrspurmarkierungen fallen.
● Beim Fahren auf besonders hellen Fahrbahnen, beispielsweise solchen aus Beton.
● Beim Fahren auf Fahrbahnen, die aufgrund von reflektiertem Licht hell sind.
● Beim Fahren in Bereichen, in denen sich die Lichtverhältnisse schnell ändern, bei-
spielsweise an Tunneleinfahrten und -ausfahrten.
● Wenn Sonnenlicht oder das Licht von Scheinwerfern entgegenkommender Fahr-
zeuge direkt in die Kameralinse trifft.
● Beim Fahren auf einer Straße mit einer Gabelung oder Fahrbahnverengung
● Beim Fahren auf Fahrbahnen, die aufgrund von Regen oder tiefen Wasserpfützen
nass sind.
● Wenn sich das Fahrzeug stark auf- und abbewegt, beispielsweise beim Fahren auf
sehr schlechten Straßen, oder beim Fahren über einen Riss im Straßenbelag.
● Wenn die Helligkeit der Scheinwerfer nachts durch Schmutz auf den Linsen reduziert
wird oder wenn die Scheinwerfer falsch eingestellt sind.
● Beim Fahren auf kurvigen oder unebenen Straßen.
● Beim Fahren auf schlechten oder unbefestigten Straßen.
■ Wenn die Reifen gewechselt werden
Abhängig von den verwendeten Reifen kann eine ausreichende Leistung möglicher-
weise nicht aufrechterhalten werden.
■ Warnmeldungen des LDA-Systems
Warnmeldungen zeigen eine Funktionsstörung des Systems an oder sollen den Fah-
rer darauf hinweisen, dass besondere Vorsicht beim Fahren geboten ist.
(→ S. 632, 635)

3164-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und reduziert auch nicht die von Ihnen zu erbrin-
gende Aufmerksamkeit. Sie haben deshalb weiterhin die volle Verantwortung dafür,
dass Sie die Umgebung im Blick behalten, dass Sie das Lenkrad betätigen, um die
Fahrtrichtung zu korrigieren, und dass Sie sicher fahren.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem Unfall führen.
■ Vermeiden einer versehentlichen Betä tigung der Spurwechsel-Warnfunktion
(LDA)
Schalten Sie das LDA-System mit dem Schalter für die Spurwechsel-Warnfunktion
(LDA) aus, wenn Sie es nicht verwenden möchten.
■ Situationen, für die das L DA-System ungeeignet ist
Verwenden Sie das LDA-System nicht in folgenden Situationen.
Anderenfalls kann es zu Fehlfunktionen des Systems und in der Folge zu einem
Unfall kommen.
● Beim Fahren mit Schneeketten, Reserverad o. Ä.
● Wenn am Straßenrand Gegenstände oder Aufbauten vorhanden sind, die für Fahr-
spurmarkierungen gehalten werden könnten (beispielsweise Schutzplanken, Bord-
steinkanten, Leitpfosten usw.).
● Beim Fahren auf verschneiten Straßen.
● Wenn die Fahrspurmarkierungen durch Regen, Schnee, Nebel, Sand, Schmutz
usw. schwer zu erkennen sind.
● Wenn Straßenarbeiten sichtbare Linien auf der Fahrbahn hinterlassen haben oder
wenn noch Reste alter Fahrspurmarkierungen zu sehen sind.
● Beim Fahren auf Straßen mit aufgrund von Wartungsarbeiten gesperrten Spuren
oder beim Fahren auf einer Baustellenspur.

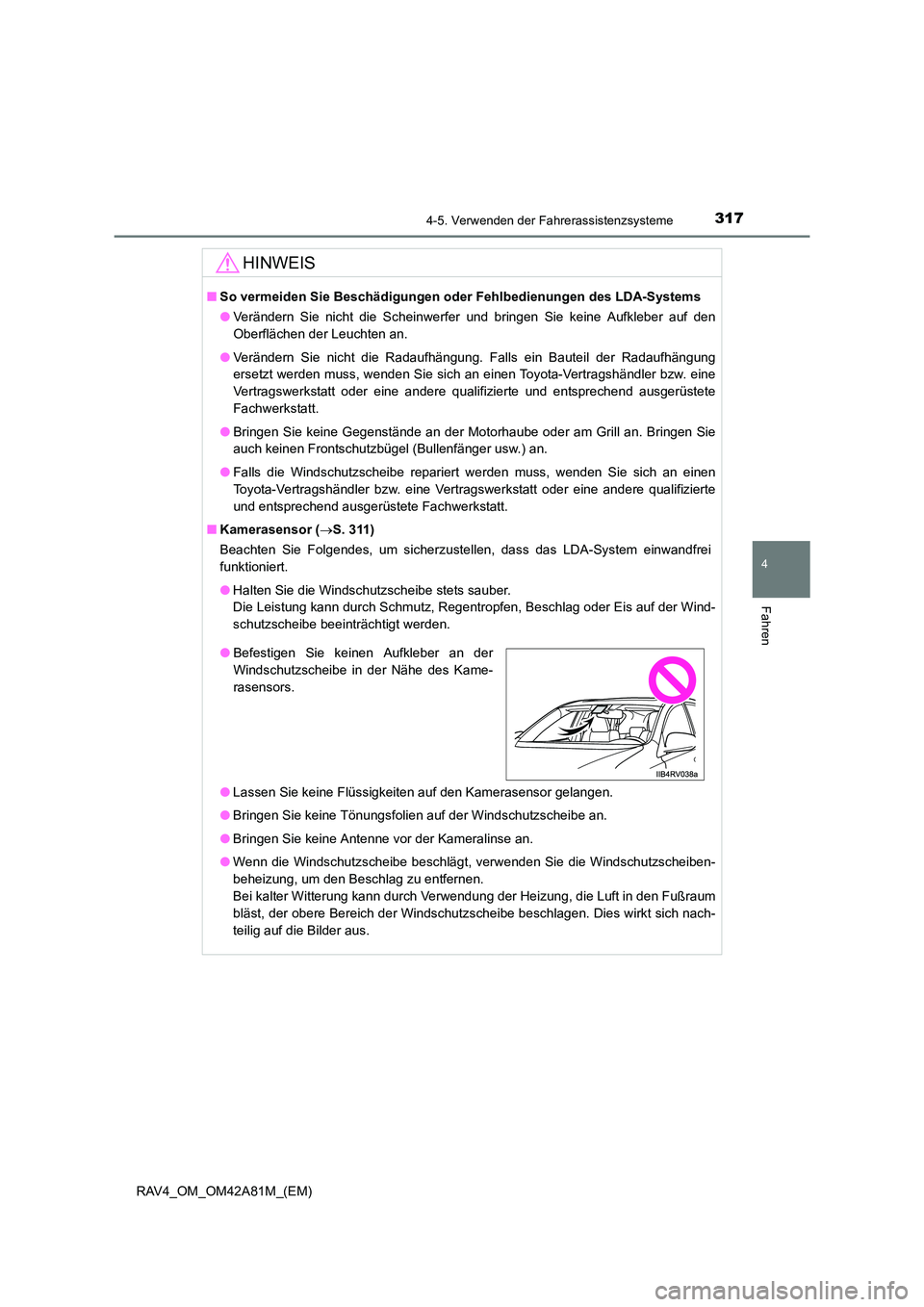

3174-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)
HINWEIS
■So vermeiden Sie Beschädigungen oder Fehlbedienungen des LDA-Systems
●Verändern Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber auf den
Oberflächen der Leuchten an.
● Verändern Sie nicht die Radaufhängung. Falls ein Bauteil der Radaufhängung
ersetzt werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
● Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie
auch keinen Frontschutzbügel (Bullenfänger usw.) an.
● Falls die Windschutzscheibe repariert werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
■ Kamerasensor ( →S. 311)
Beachten Sie Folgendes, um sicherzustellen, dass das LDA-System einwandfrei
funktioniert.
● Halten Sie die Windschutzscheibe stets sauber.
Die Leistung kann durch Schmutz, Regentropfen, Beschlag oder Eis auf der Wind-
schutzscheibe beeinträchtigt werden.
● Lassen Sie keine Flüssigkeiten auf den Kamerasensor gelangen.
● Bringen Sie keine Tönungsfolien auf der Windschutzscheibe an.
● Bringen Sie keine Antenne vor der Kameralinse an.
● Wenn die Windschutzscheibe beschlägt, verwenden Sie die Windschutzscheiben-
beheizung, um den Beschlag zu entfernen.
Bei kalter Witterung kann durch Verwendung der Heizung, die Luft in den Fußraum
bläst, der obere Bereich der Windschutzscheibe beschlagen. Dies wirkt sich nach-
teilig auf die Bilder aus.
● Befestigen Sie keinen Aufkleber an der
Windschutzscheibe in der Nähe des Kame-
rasensors.

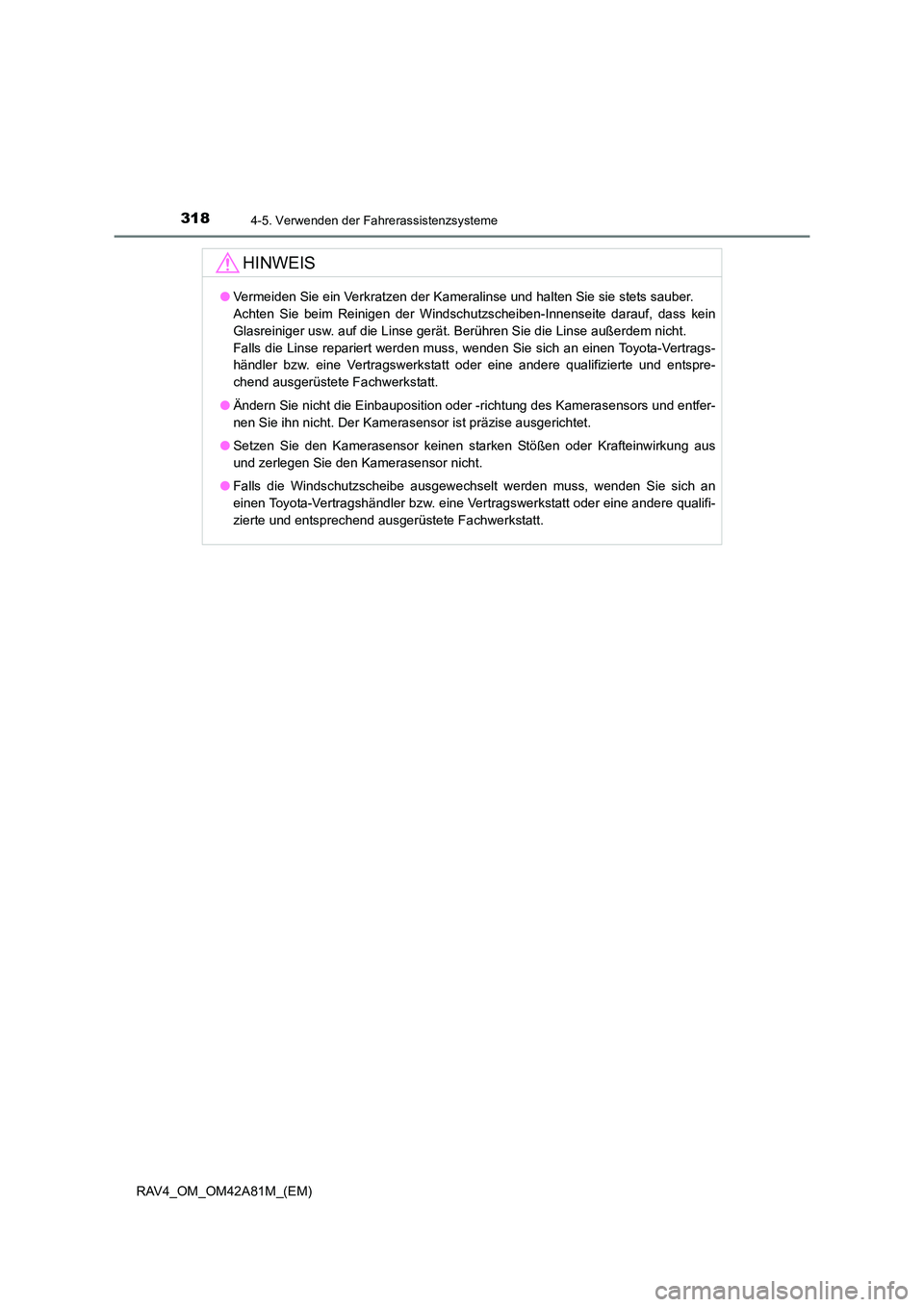

3184-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)
HINWEIS
●Vermeiden Sie ein Verkratzen der Kameralinse und halten Sie sie stets sauber.
Achten Sie beim Reinigen der Windschutzscheiben-Innenseite darauf, dass kein
Glasreiniger usw. auf die Linse gerät. Berühren Sie die Linse außerdem nicht.
Falls die Linse repariert werden muss, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
● Ändern Sie nicht die Einbauposition oder -richtung des Kamerasensors und entfer-
nen Sie ihn nicht. Der Kamerasensor ist präzise ausgerichtet.
● Setzen Sie den Kamerasensor keinen starken Stößen oder Krafteinwirkung aus
und zerlegen Sie den Kamerasensor nicht.
● Falls die Windschutzscheibe ausgewechselt werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.

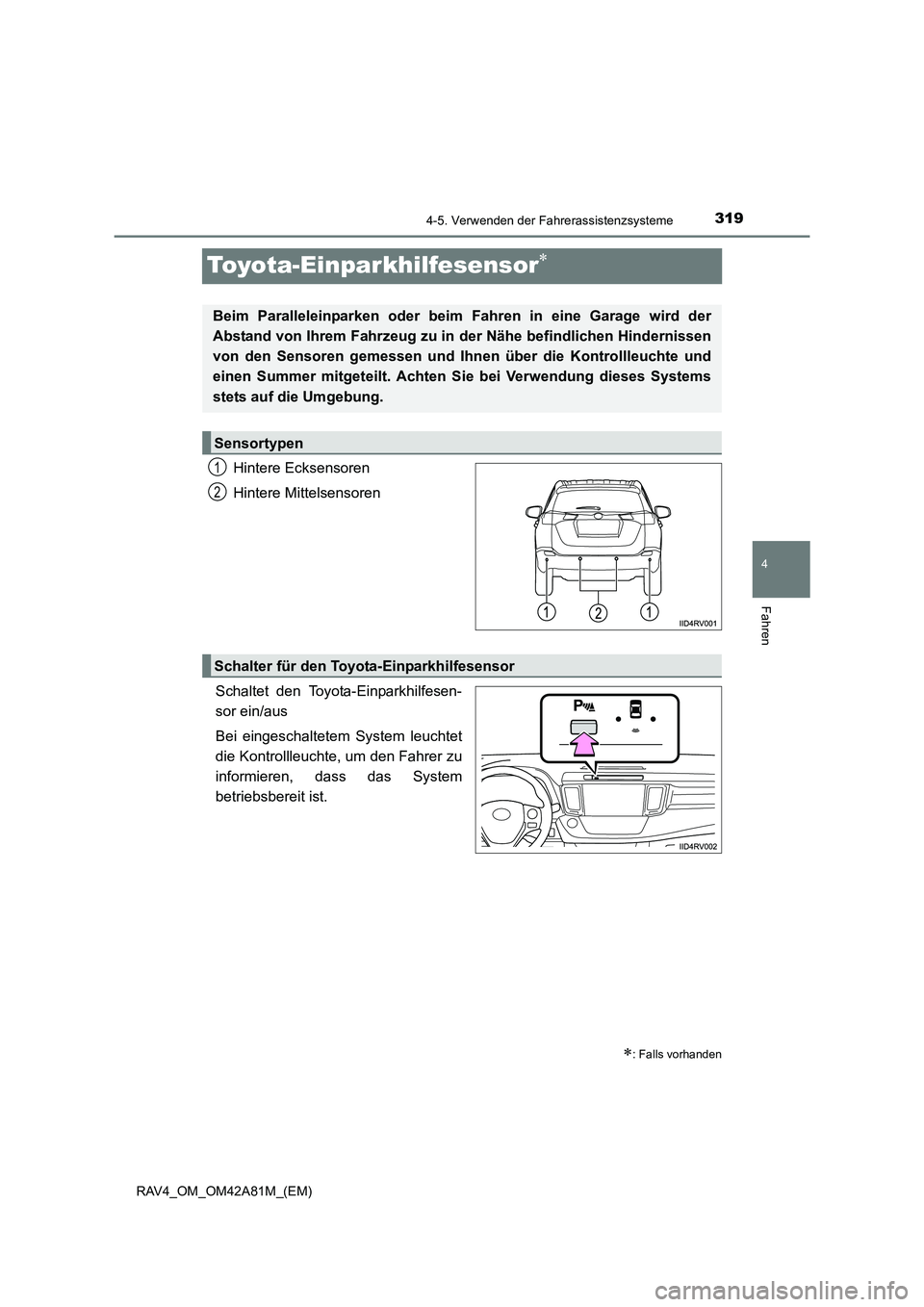

319
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42A81M_(EM)
Toyota-Einparkhilfesensor∗
Hintere Ecksensoren
Hintere Mittelsensoren
Schaltet den Toyota-Einparkhilfesen-
sor ein/aus
Bei eingeschaltetem System leuchtet
die Kontrollleuchte, um den Fahrer zu
informieren, dass das System
betriebsbereit ist.
∗: Falls vorhanden
Beim Paralleleinparken oder beim Fahren in eine Garage wird der
Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen
von den Sensoren gemessen und Ihnen über die Kontrollleuchte und
einen Summer mitgeteilt. Achten Sie bei Verwendung dieses Systems
stets auf die Umgebung.
Sensortypen
1
2
Schalter für den Toyota-Einparkhilfesensor

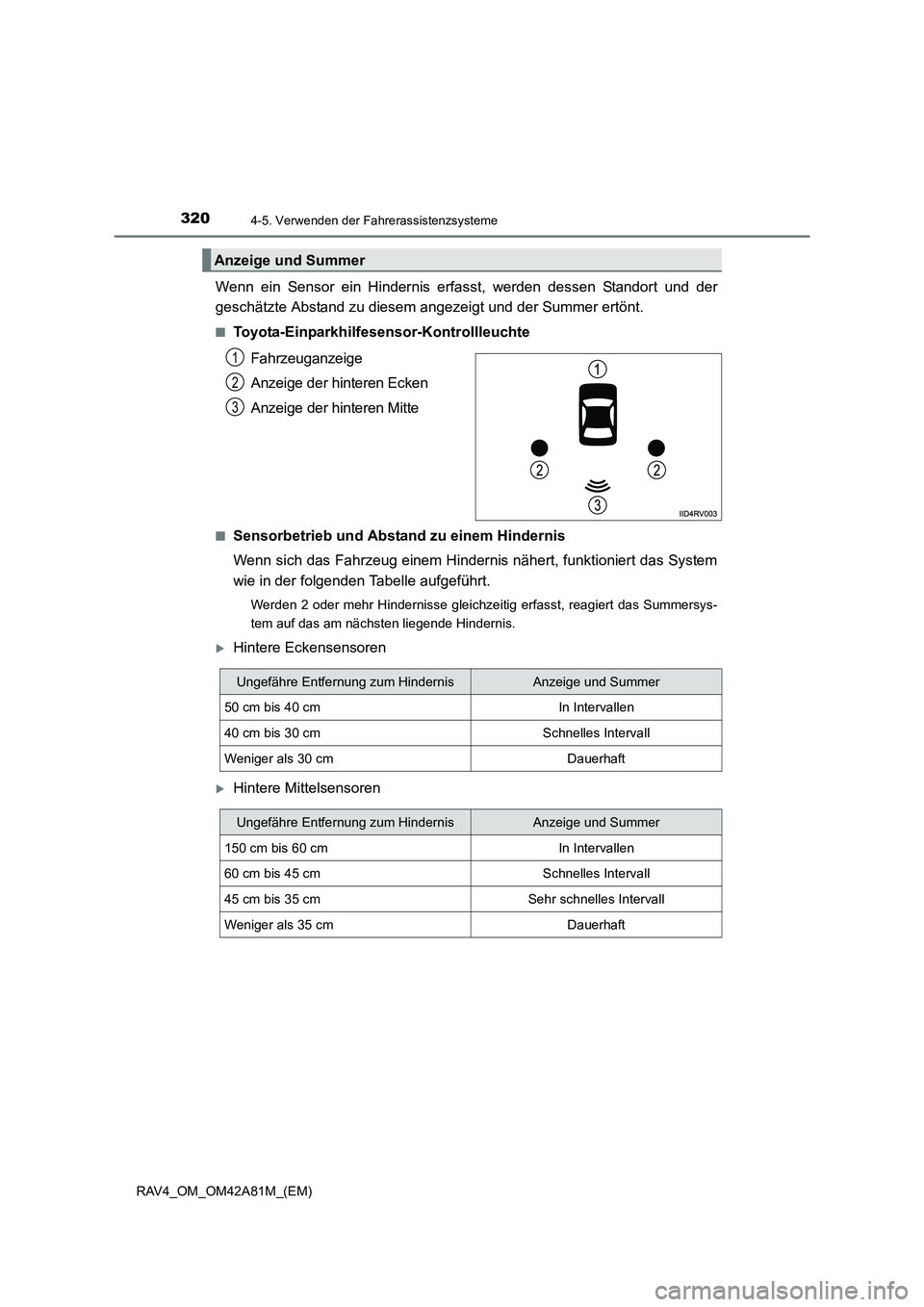

3204-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)
Wenn ein Sensor ein Hindernis erfasst, werden dessen Standort und der
geschätzte Abstand zu diesem angezeigt und der Summer ertönt.
■Toyota-Einparkhilfesensor-Kontrollleuchte
Fahrzeuganzeige
Anzeige der hinteren Ecken
Anzeige der hinteren Mitte
■Sensorbetrieb und Abstand zu einem Hindernis
Wenn sich das Fahrzeug einem Hindernis nähert, funktioniert das System
wie in der folgenden Tabelle aufgeführt.
Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das Summersys-
tem auf das am nächsten liegende Hindernis.
XHintere Eckensensoren
XHintere Mittelsensoren
Anzeige und Summer
1
2
3
Ungefähre Entfernung zum HindernisAnzeige und Summer
50 cm bis 40 cmIn Intervallen
40 cm bis 30 cmSchnelles Intervall
Weniger als 30 cmDauerhaft
Ungefähre Entfernung zum HindernisAnzeige und Summer
150 cm bis 60 cmIn Intervallen
60 cm bis 45 cmSchnelles Intervall
45 cm bis 35 cmSehr schnelles Intervall
Weniger als 35 cmDauerhaft
