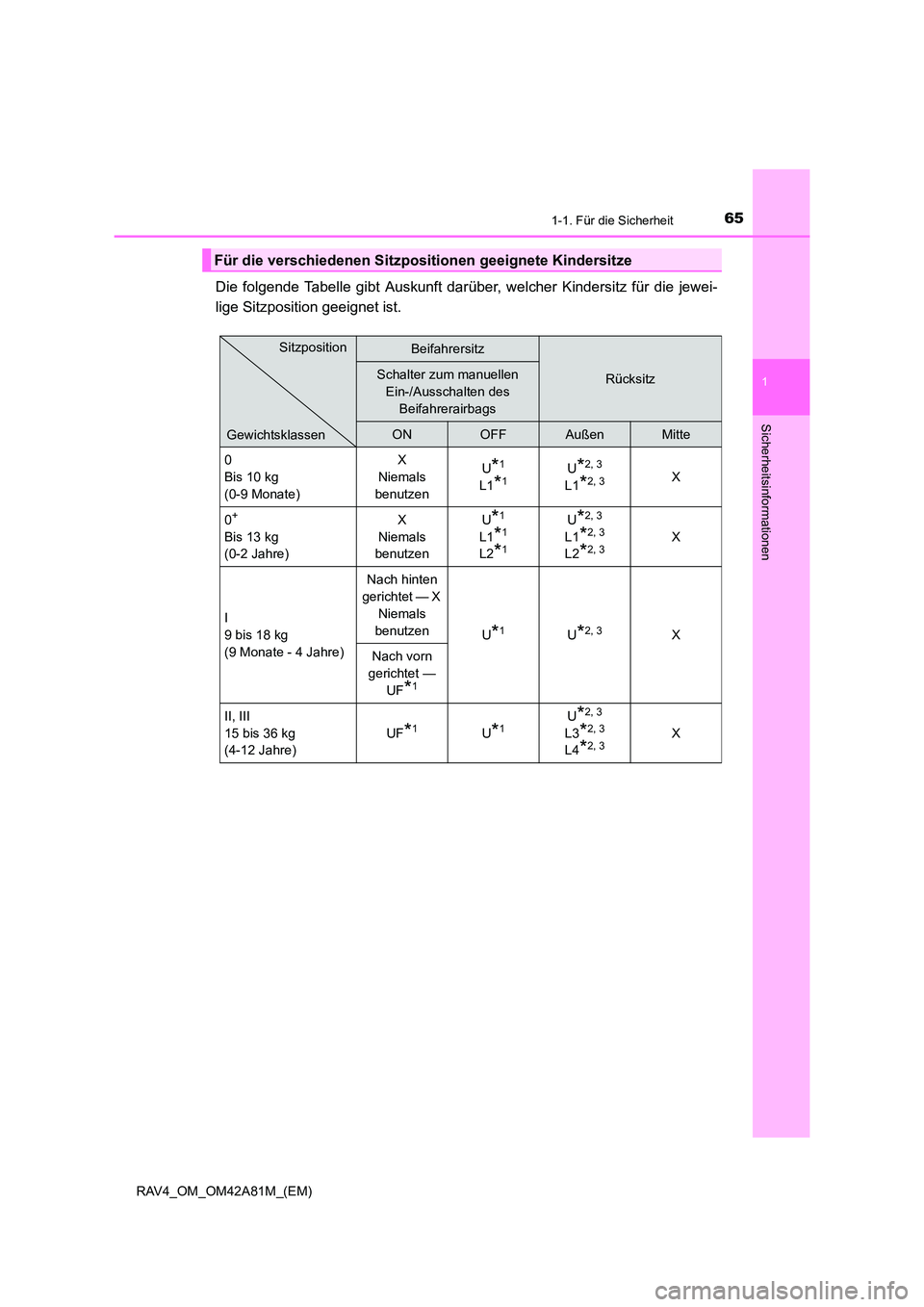

651-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen
Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jewei-
lige Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
Beifahrersitz
RücksitzSchalter zum manuellen Ein-/Ausschalten des
Beifahrerairbags
ONOFFAußenMitte
0
Bis 10 kg
(0-9 Monate) X
Niemals
benutzen U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Bis 13 kg
(0-2 Jahre) X
Niemals
benutzen U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 bis 18 kg
(9 Monate - 4 Jahre) Nach hinten
gerichtet — X
Niemals
benutzen U
*1U*2, 3X
Nach vorn
gerichtet —
UF
*1
II, III
15 bis 36 kg
(4-12 Jahre) UF
*1U*1U*2, 3
L3*2, 3
L4*2, 3X
GewichtsklassenSitzposition

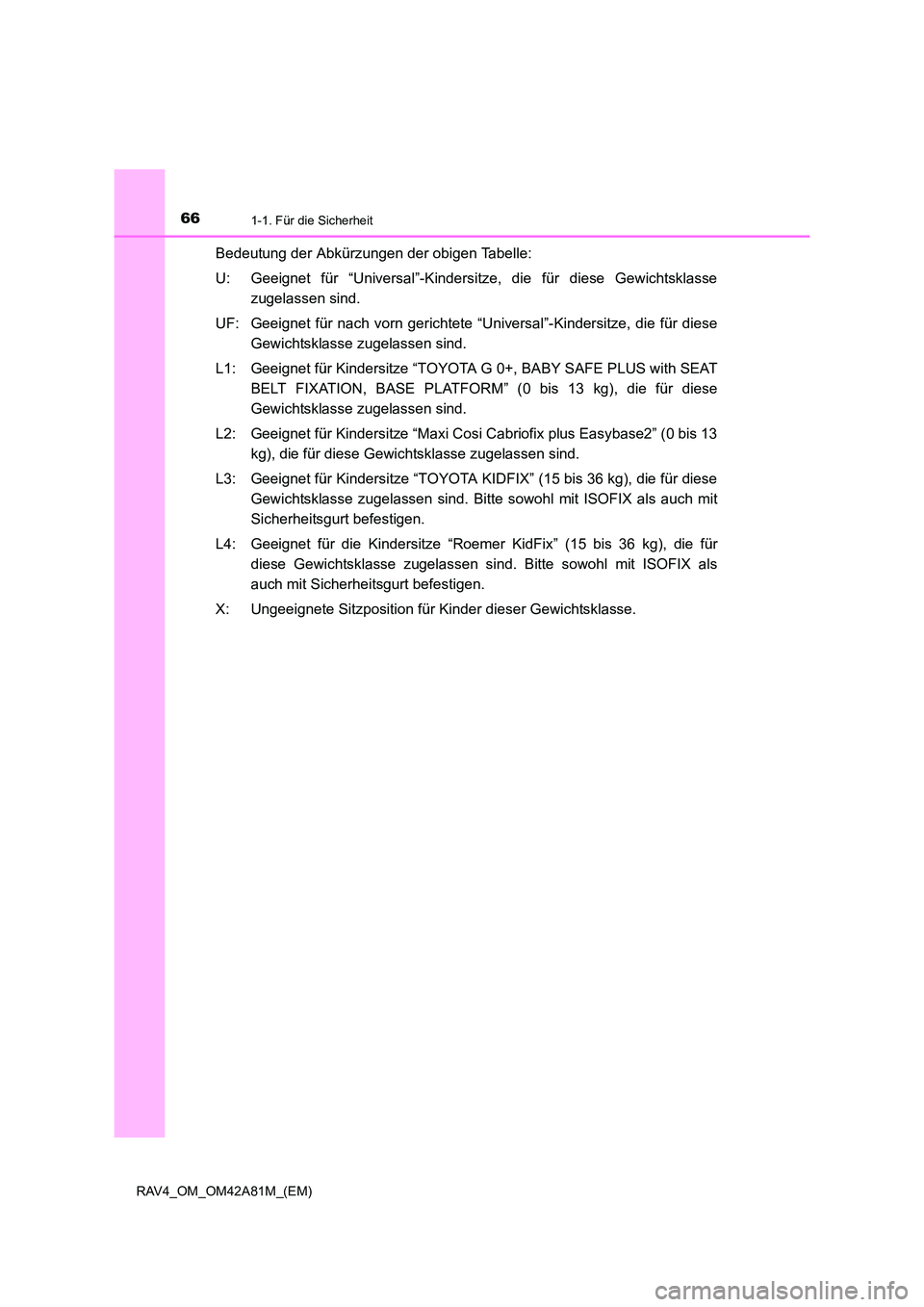

661-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)
Bedeutung der Abkürzungen der obigen Tabelle:
U: Geeignet für “Universal”-Kindersitze, die für diese Gewichtsklassezugelassen sind.
UF: Geeignet für nach vorn gerichtete “Universal”-Kindersitze, die für diese Gewichtsklasse zugelassen sind.
L1: Geeignet für Kindersitze “TOYOTA G 0+, BABY SAFE PLUS with SEAT
BELT FIXATION, BASE PLATFORM” (0 bis 13 kg), die für diese
Gewichtsklasse zugelassen sind.
L2: Geeignet für Kindersitze “Maxi Cosi Cabriofix plus Easybase2” (0 bis 13 kg), die für diese Gewichtsklasse zugelassen sind.
L3: Geeignet für Kindersitze “TOYOTA KIDFIX” (15 bis 36 kg), die für diese Gewichtsklasse zugelassen sind. Bitte sowohl mit ISOFIX als auch mit
Sicherheitsgurt befestigen.
L4: Geeignet für die Kindersitze “Roemer KidFix” (15 bis 36 kg), die für diese Gewichtsklasse zugelassen sind. Bitte sowohl mit ISOFIX als
auch mit Sicherheitsgurt befestigen.
X: Ungeeignete Sitzposition für Kinder dieser Gewichtsklasse.

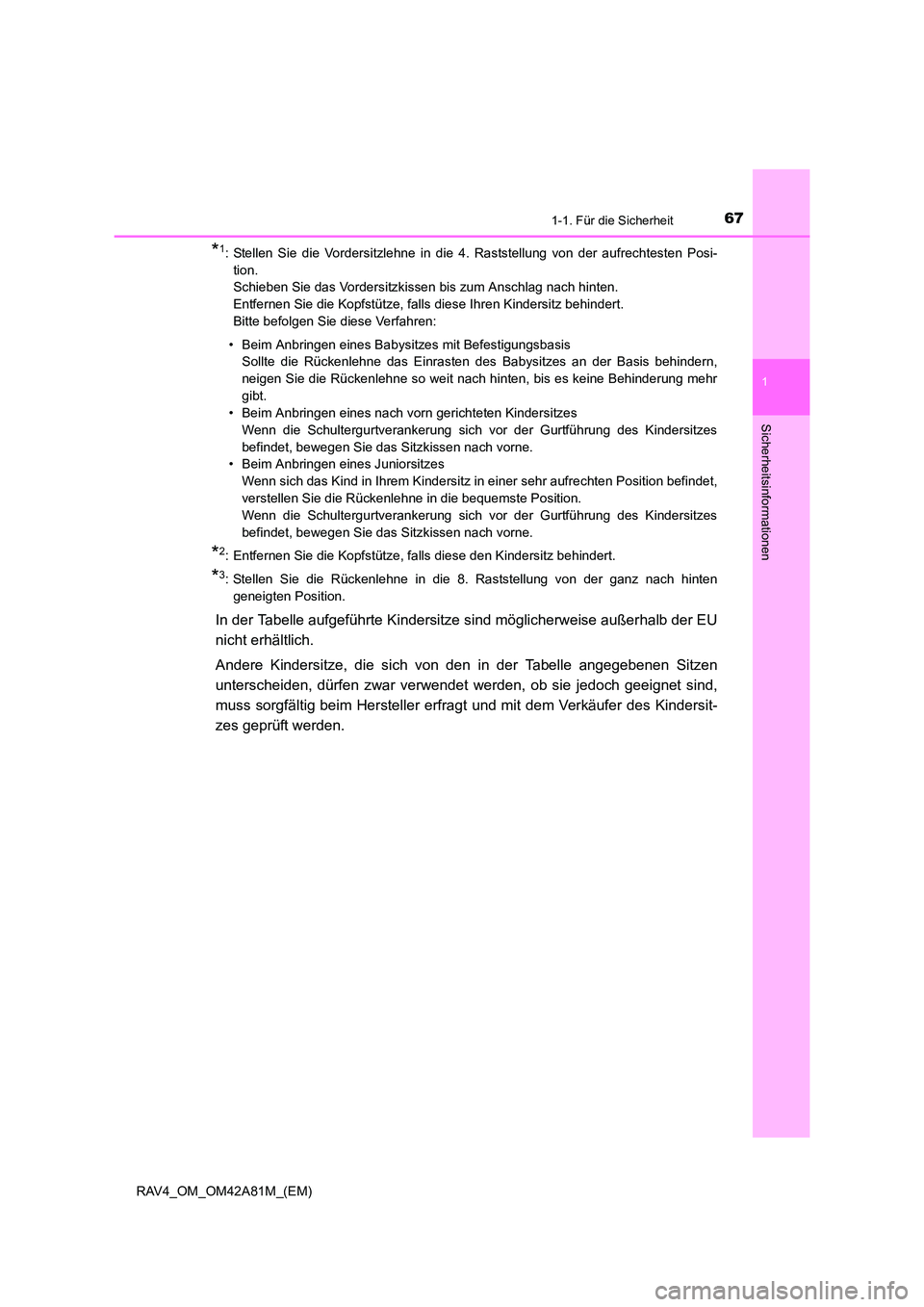

671-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen
*1: Stellen Sie die Vordersitzlehne in die 4. Raststellung von der aufrechtesten Posi-tion.
Schieben Sie das Vordersitzkissen bis zum Anschlag nach hinten.
Entfernen Sie die Kopfstütze, falls diese Ihren Kindersitz behindert.
Bitte befolgen Sie diese Verfahren:
• Beim Anbringen eines Babysitzes mit Befestigungsbasis Sollte die Rückenlehne das Einrasten des Babysitzes an der Basis behindern,
neigen Sie die Rückenlehne so weit nach hinten, bis es keine Behinderung mehr
gibt.
• Beim Anbringen eines nach vorn gerichteten Kindersitzes Wenn die Schultergurtverankerung sich vor der Gurtführung des Kindersitzes
befindet, bewegen Sie das Sitzkissen nach vorne.
• Beim Anbringen eines Juniorsitzes Wenn sich das Kind in Ihrem Kindersitz in einer sehr aufrechten Position befindet,
verstellen Sie die Rückenlehne in die bequemste Position.
Wenn die Schultergurtverankerung sich vor der Gurtführung des Kindersitzes
befindet, bewegen Sie das Sitzkissen nach vorne.
*2: Entfernen Sie die Kopfstütze, falls diese den Kindersitz behindert.
*3: Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten
geneigten Position.
In der Tabelle aufgeführte Kindersitze sind möglicherweise außerhalb der EU
nicht erhältlich.
Andere Kindersitze, die sich von den in der Tabelle angegebenen Sitzen
unterscheiden, dürfen zwar verwendet werden, ob sie jedoch geeignet sind,
muss sorgfältig beim Hersteller erfragt und mit dem Verkäufer des Kindersit-
zes geprüft werden.

681-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)
Die folgende Tabelle gibt Auskunft darüber, welcher Kindersitz für die jewei-
lige Sitzposition geeignet ist.
Für die verschiedenen Sitzpositionen geeignete Kindersitze
(mit ISOFIX-Verankerung)
GewichtsklassenGrößen-klasseBefesti- gung
ISOFIX
-Positionen im
Fahrzeug
Empfohlene Kindersitze
Äußerer Rücksitz
Babytragetasche F
ISO/L1X—
G
ISO/L2X—
(1) X —
0
Bis 10 kg
(0-9 Monate) E
ISO/R1IL*1“TOYOTA MINI”,
“TOYOTA MIDI”
(1) X —
0
+
Bis 13 kg
(0-2 Jahre) E
ISO/R1IL*1
“TOYOTA MINI”,
“TOYOTA MIDI”
DISO/R2IL*1
CISO/R3IL*1
(1) X —
I

9 bis 18 kg
(9 Monate -
4 Jahre) D
ISO/R2IL*1
—
CISO/R3IL*1
BISO/F2IUF*1, 2, IL*1, 2
“TOYOTA MIDI”
B1ISO/F2XIUF*1, 2, IL*1, 2
AISO/F3IUF*1, 2, IL*1, 2
(1) X —
II, III
15 bis 36 kg
(4-12 Jahre) (1) X —

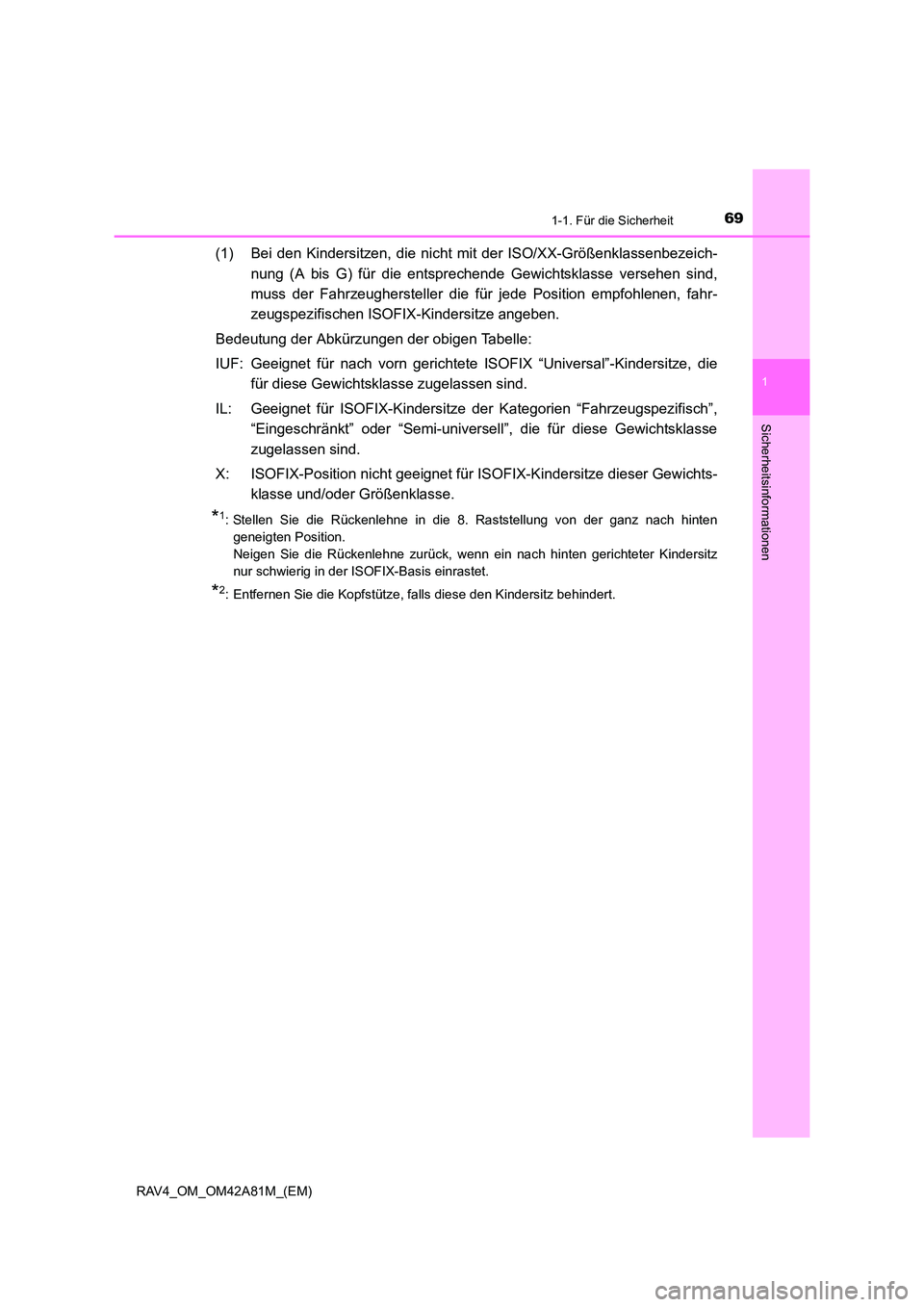

691-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen
(1) Bei den Kindersitzen, die nicht mit der ISO/XX-Größenklassenbezeich-
nung (A bis G) für die entsprechende Gewichtsklasse versehen sind,
muss der Fahrzeughersteller die für jede Position empfohlenen, fahr-
zeugspezifischen ISOFIX-Kindersitze angeben.
Bedeutung der Abkürzungen der obigen Tabelle:
IUF: Geeignet für nach vorn gerichtete ISOFIX “Universal”-Kindersitze, die
für diese Gewichtsklasse zugelassen sind.
IL: Geeignet für ISOFIX-Kindersitze der Kategorien “Fahrzeugspezifisch”, “Eingeschränkt” oder “Semi-universell”, die für diese Gewichtsklasse
zugelassen sind.
X: ISOFIX-Position nicht geeignet für IS OFIX-Kindersitze dieser Gewichts-
klasse und/oder Größenklasse.
*1: Stellen Sie die Rückenlehne in die 8. Raststellung von der ganz nach hinten geneigten Position.
Neigen Sie die Rückenlehne zurück, wenn ein nach hinten gerichteter Kindersitz
nur schwierig in der ISOFIX-Basis einrastet.
*2: Entfernen Sie die Kopfstütze, falls diese den Kindersitz behindert.

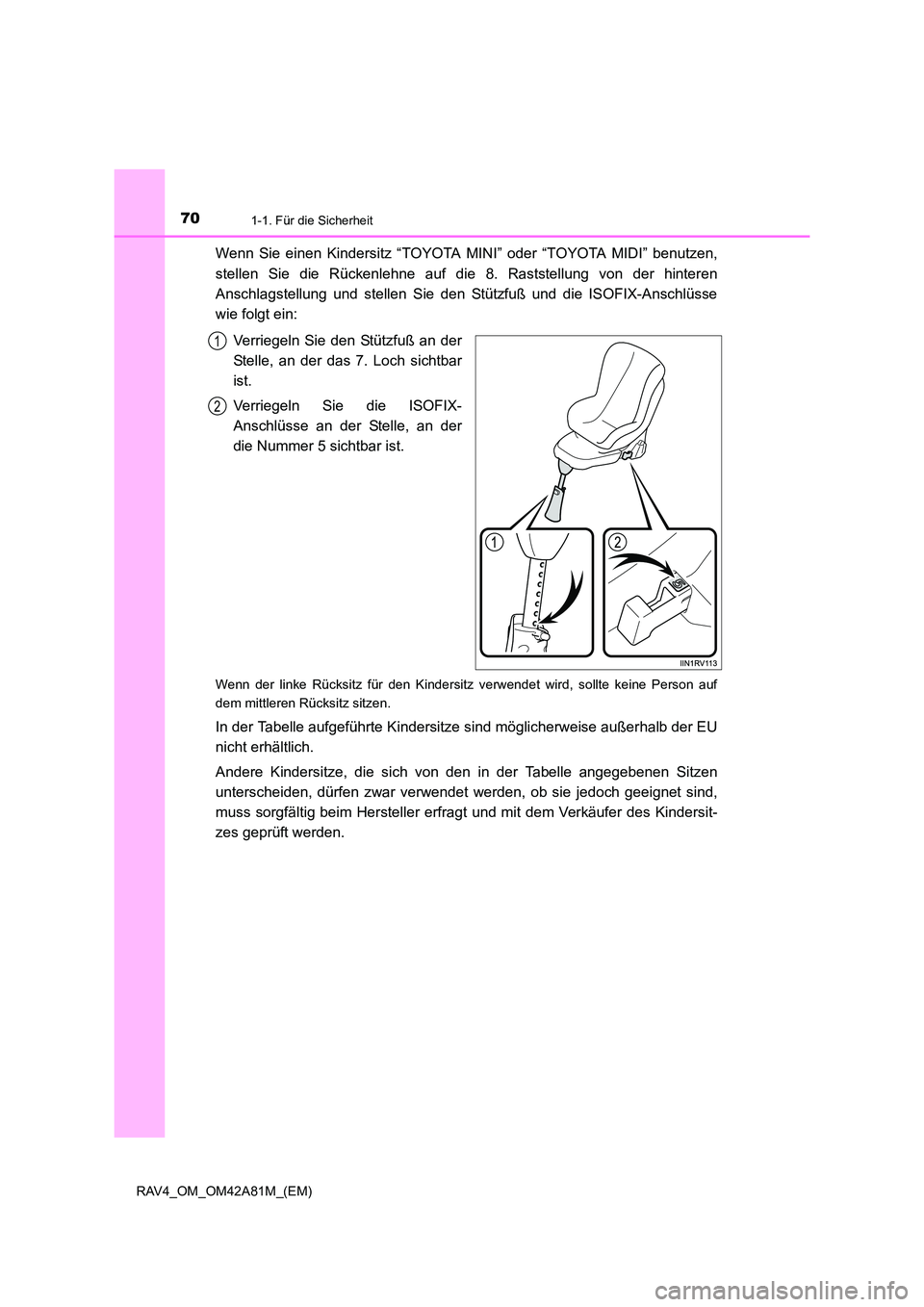

701-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)
Wenn Sie einen Kindersitz “TOYOTA MINI” oder “TOYOTA MIDI” benutzen,
stellen Sie die Rückenlehne auf die 8. Raststellung von der hinteren
Anschlagstellung und stellen Sie den Stützfuß und die ISOFIX-Anschlüsse
wie folgt ein:Verriegeln Sie den Stützfuß an der
Stelle, an der das 7. Loch sichtbar
ist.
Verriegeln Sie die ISOFIX-
Anschlüsse an der Stelle, an der
die Nummer 5 sichtbar ist.
Wenn der linke Rücksitz für den Kindersitz verwendet wird, sollte keine Person auf
dem mittleren Rücksitz sitzen.
In der Tabelle aufgeführte Kindersitze sind möglicherweise außerhalb der EU
nicht erhältlich.
Andere Kindersitze, die sich von den in der Tabelle angegebenen Sitzen
unterscheiden, dürfen zwar verwendet werden, ob sie jedoch geeignet sind,
muss sorgfältig beim Hersteller erfragt und mit dem Verkäufer des Kindersit-
zes geprüft werden.
1
2

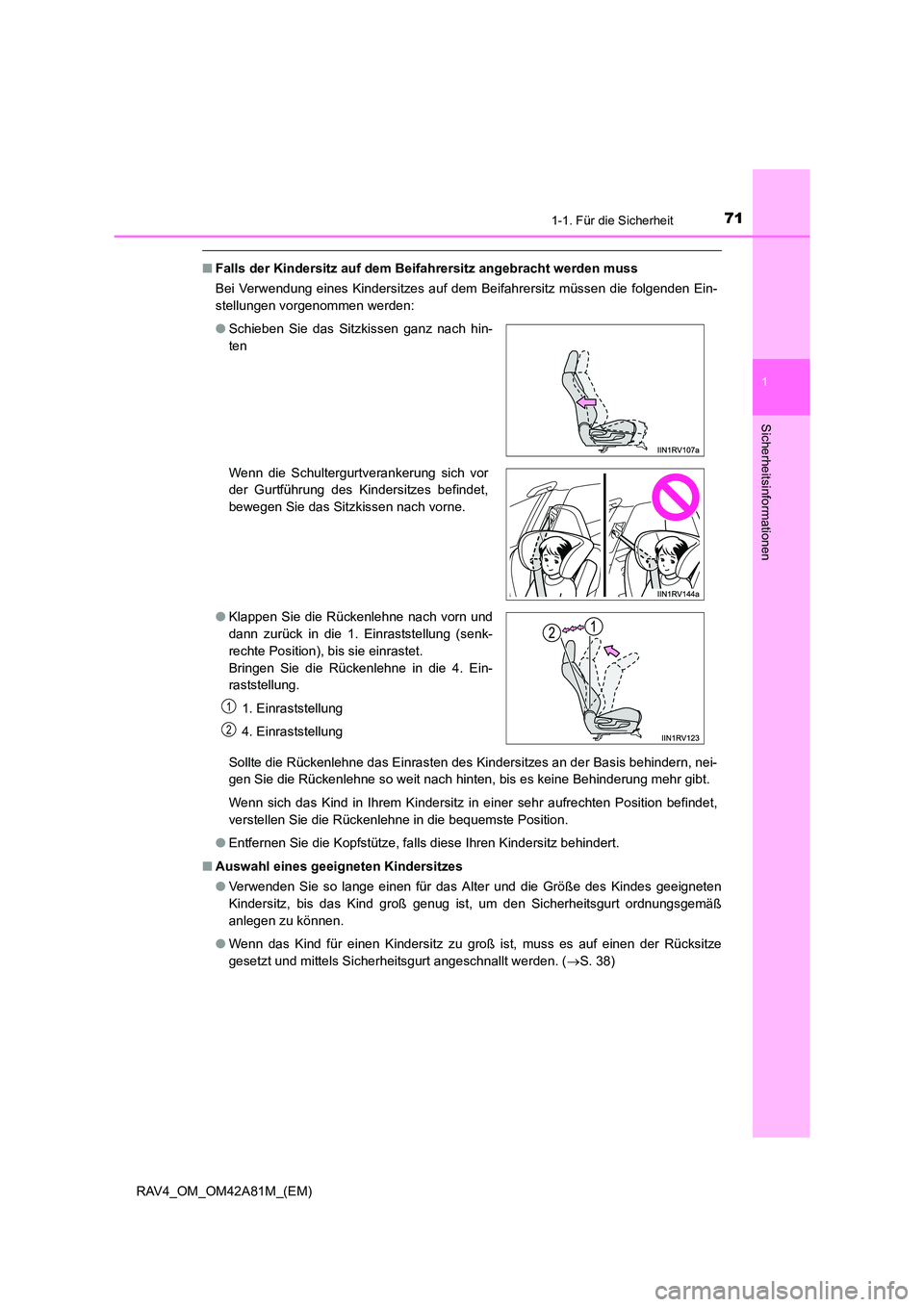

711-1. Für die Sicherheit
1
RAV4_OM_OM42A81M_(EM)
Sicherheitsinformationen
■Falls der Kindersitz auf dem Beif ahrersitz angebracht werden muss
Bei Verwendung eines Kindersitzes auf dem Beifahrersitz müssen die folgenden Ein-
stellungen vorgenommen werden:
Sollte die Rückenlehne das Einrasten des Kindersitzes an der Basis behindern, nei-
gen Sie die Rückenlehne so weit nach hinten, bis es keine Behinderung mehr gibt.
Wenn sich das Kind in Ihrem Kindersitz in einer sehr aufrechten Position befindet,
verstellen Sie die Rückenlehne in die bequemste Position.
● Entfernen Sie die Kopfstütze, falls diese Ihren Kindersitz behindert.
■ Auswahl eines geeign eten Kindersitzes
● Verwenden Sie so lange einen für das Alter und die Größe des Kindes geeigneten
Kindersitz, bis das Kind groß genug ist, um den Sicherheitsgurt ordnungsgemäß
anlegen zu können.
● Wenn das Kind für einen Kindersitz zu groß ist, muss es auf einen der Rücksitze
gesetzt und mittels Sicherheitsgurt angeschnallt werden. ( →S. 38)
●
Schieben Sie das Sitzkissen ganz nach hin-
ten
Wenn die Schultergurtverankerung sich vor
der Gurtführung des Kindersitzes befindet,
bewegen Sie das Sitzkissen nach vorne.
● Klappen Sie die Rückenlehne nach vorn und
dann zurück in die 1. Einraststellung (senk-
rechte Position), bis sie einrastet.
Bringen Sie die Rückenlehne in die 4. Ein-
raststellung.
1. Einraststellung
4. Einraststellung
1
2

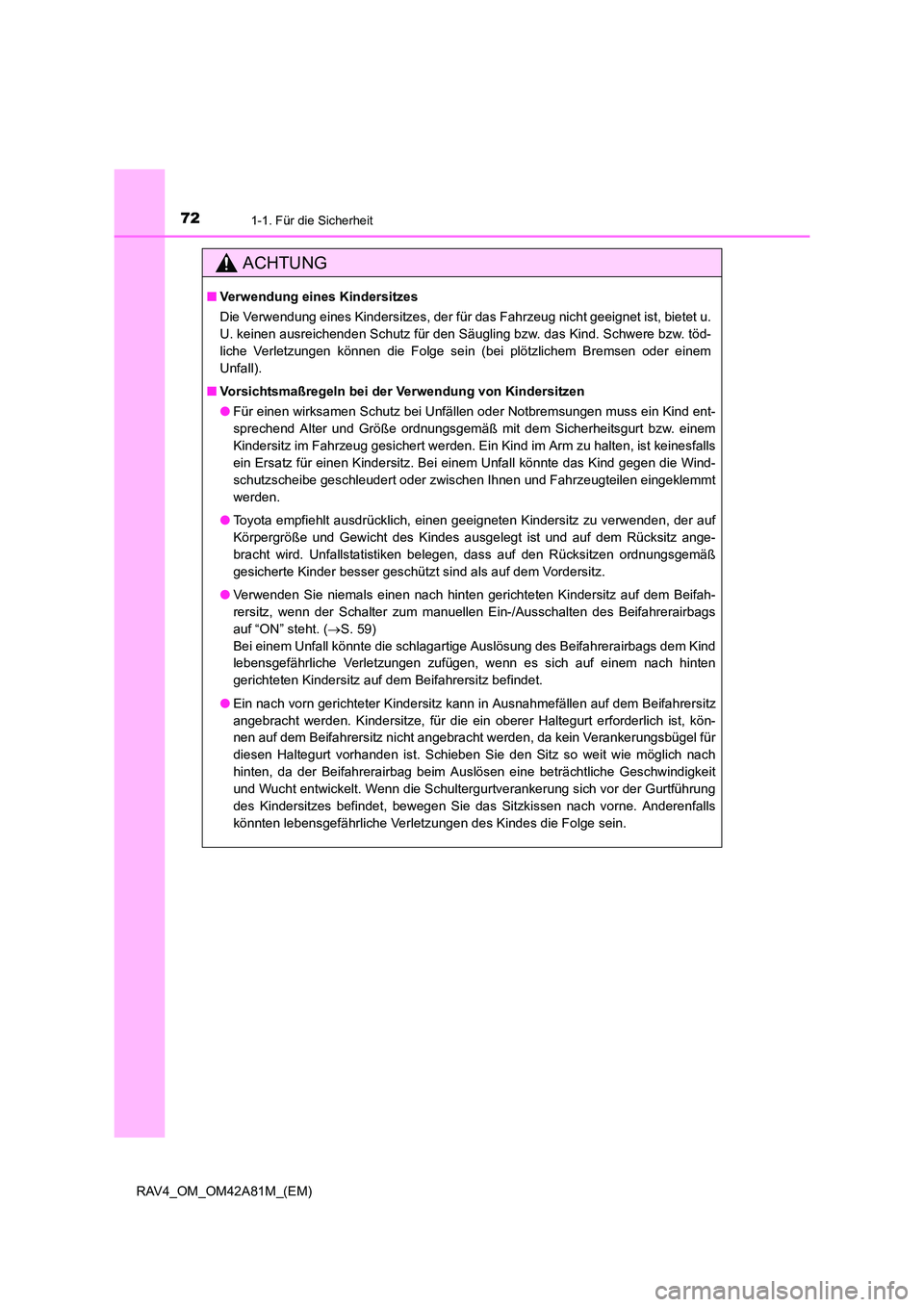

721-1. Für die Sicherheit
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Verwendung eines Kindersitzes
Die Verwendung eines Kindersitzes, der für das Fahrzeug nicht geeignet ist, bietet u.
U. keinen ausreichenden Schutz für den Säugling bzw. das Kind. Schwere bzw. töd-
liche Verletzungen können die Folge sein (bei plötzlichem Bremsen oder einem
Unfall).
■ Vorsichtsmaßregeln bei der Verwendung von Kindersitzen
●Für einen wirksamen Schutz bei Unfällen oder Notbremsungen muss ein Kind ent-
sprechend Alter und Größe ordnungsgemäß mit dem Sicherheitsgurt bzw. einem
Kindersitz im Fahrzeug gesichert werden. Ein Kind im Arm zu halten, ist keinesfalls
ein Ersatz für einen Kindersitz. Bei einem Unfall könnte das Kind gegen die Wind-
schutzscheibe geschleudert oder zwischen Ihnen und Fahrzeugteilen eingeklemmt
werden.
● Toyota empfiehlt ausdrücklich, einen geeigneten Kindersitz zu verwenden, der auf
Körpergröße und Gewicht des Kindes ausgelegt ist und auf dem Rücksitz ange-
bracht wird. Unfallstatistiken belegen, dass auf den Rücksitzen ordnungsgemäß
gesicherte Kinder besser geschützt sind als auf dem Vordersitz.
● Verwenden Sie niemals einen nach hinten gerichteten Kindersitz auf dem Beifah-
rersitz, wenn der Schalter zum manuellen Ein-/Ausschalten des Beifahrerairbags
auf “ON” steht. ( →S. 59)
Bei einem Unfall könnte die schlagartige Auslösung des Beifahrerairbags dem Kind
lebensgefährliche Verletzungen zufügen, wenn es sich auf einem nach hinten
gerichteten Kindersitz auf dem Beifahrersitz befindet.
● Ein nach vorn gerichteter Kindersitz kann in Ausnahmefällen auf dem Beifahrersitz
angebracht werden. Kindersitze, für die ein oberer Haltegurt erforderlich ist, kön-
nen auf dem Beifahrersitz nicht angebracht werden, da kein Verankerungsbügel für
diesen Haltegurt vorhanden ist. Schieben Sie den Sitz so weit wie möglich nach
hinten, da der Beifahrerairbag beim Auslösen eine beträchtliche Geschwindigkeit
und Wucht entwickelt. Wenn die Schultergurtverankerung sich vor der Gurtführung
des Kindersitzes befindet, bewegen Sie das Sitzkissen nach vorne. Anderenfalls
könnten lebensgefährliche Verletzungen des Kindes die Folge sein.
