3775-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)■
Betrieb der Klimaanlage, wenn der Moto r vom Stopp-Start-System ausgeschaltet
wurde (Fahrzeuge mit Stopp-Start-System)
Wird der Motor vom Stopp-Start-System au sgeschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der Klimaanlage ebenfalls ausgeschaltet und es strömt nur noch
Luft auf Außentemperatur ein. Um zu verhindern, dass die Klimaanlage ausgeschaltet
wird, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System und lassen
Sie das Stopp-Start-System ausgeschaltet.
■ Beschlagen der Windschutzscheibe, we nn der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeu ge mit Stopp-Start-System)
Lassen Sie den Motor wieder an, indem Sie das Kupplungspedal treten oder den Deak-
tivierungsschalter für das Stopp-Start-System drücken ( →S. 326), und stellen Sie dann
den Luftauslassregler auf . ( →S. 373)
Wenn die Windschutzscheibe häufig beschlägt , drücken Sie den Deaktivierungsschal-
ter für das Stopp-Start-System, um das System zu deaktivieren.
■ Austreten von Gerüchen aus der Klimaanl age, wenn der Motor vom Stopp-Start-
System ausgeschaltet wurde (Fah rzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor
wieder zu starten.
■ Klimaanlagenfilter
→S. 571

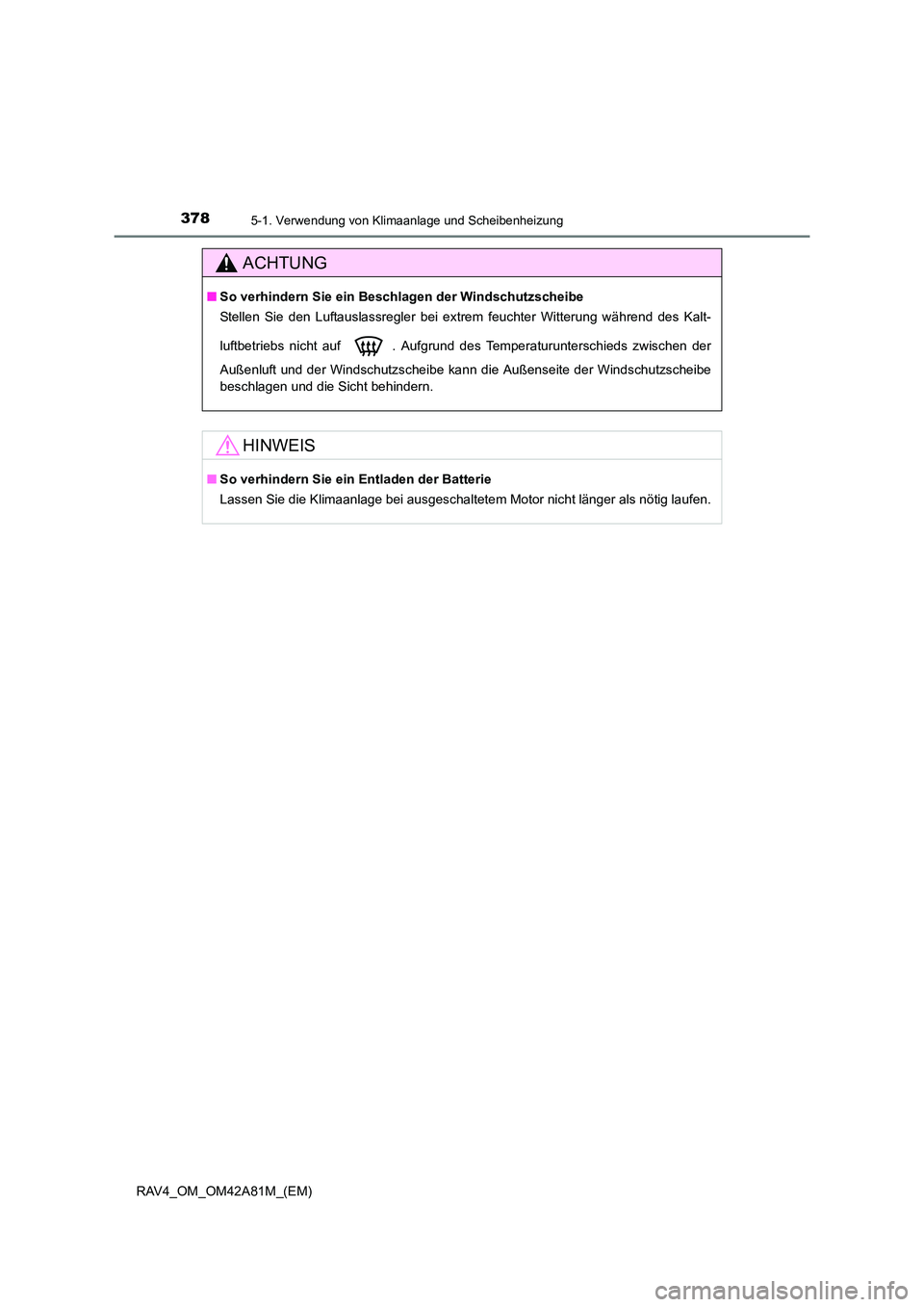

3785-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
Stellen Sie den Luftauslassregler bei extrem feuchter Witterung während des Kalt-
luftbetriebs nicht auf . Aufgrund des Temperaturunterschieds zwischen der
Außenluft und der Windschutzscheibe kann die Außenseite der Windschutzscheibe
beschlagen und die Sicht behindern.
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Motor nicht länger als nötig laufen.

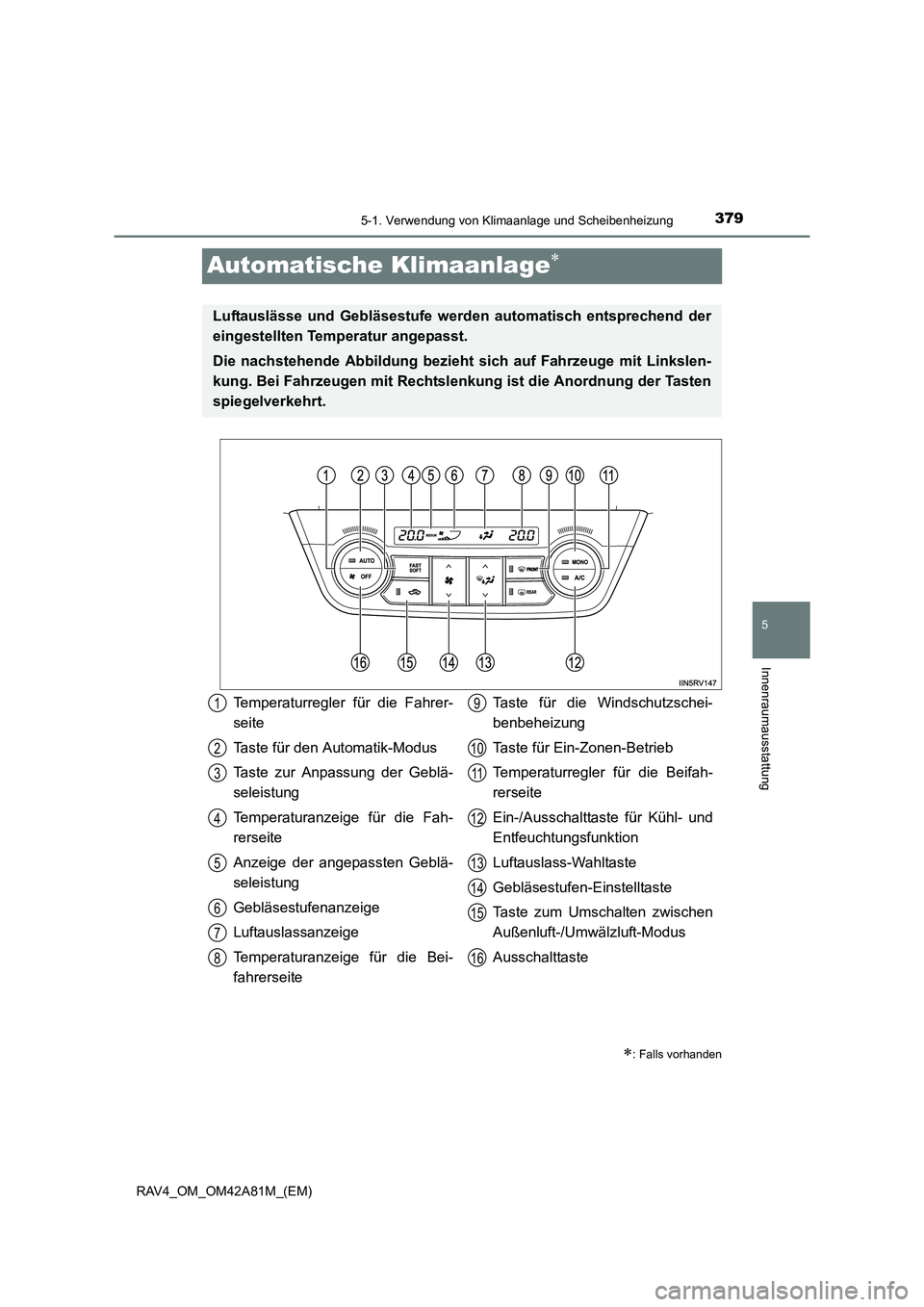

379
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)
Automatische Klimaanlage∗∗
: Falls vorhanden
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
eingestellten Temperatur angepasst.
Die nachstehende Abbild ung bezieht sich auf Fahrzeuge mit Linkslen-
kung. Bei Fahrzeugen mit Rechtslenkung ist die Anordnung der Tasten
spiegelverkehrt.
Temperaturregler für die Fahrer-
seite
Taste für den Automatik-Modus
Taste zur Anpassung der Geblä-
seleistung
Temperaturanzeige für die Fah-
rerseite
Anzeige der angepassten Geblä-
seleistung
Gebläsestufenanzeige
Luftauslassanzeige
Temperaturanzeige für die Bei-
fahrerseite Taste für die Windschutzschei-
benbeheizung
Taste für Ein-Zonen-Betrieb
Temperaturregler für die Beifah-
rerseite
Ein-/Ausschalttaste für Kühl- und
Entfeuchtungsfunktion
Luftauslass-Wahltaste
Gebläsestufen-Einstelltaste
Taste zum Umschalten zwischen
Außenluft-/Umwälzluft-Modus
Ausschalttaste1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

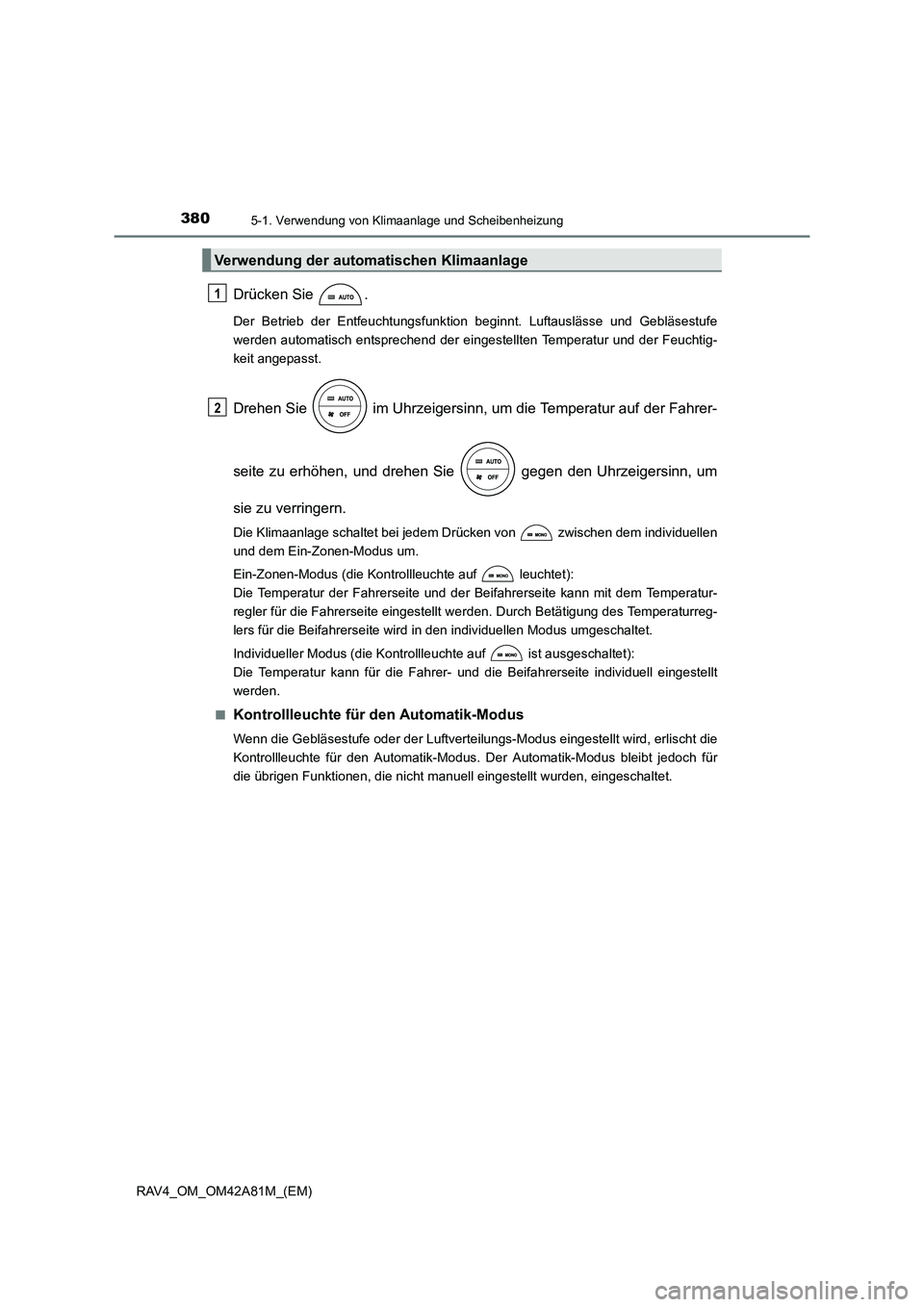

3805-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)
Drücken Sie .
Der Betrieb der Entfeuchtungsfunktion beginnt. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der eingestellten Temperatur und der Feuchtig-
keit angepasst.
Drehen Sie im Uhrzeigersinn, um die Temperatur auf der Fahrer-
seite zu erhöhen, und drehen Sie gegen den Uhrzeigersinn, um
sie zu verringern.
Die Klimaanlage schaltet bei jedem Drücken von zwischen dem individuellen
und dem Ein-Zonen-Modus um.
Ein-Zonen-Modus (die Kontrollleuchte auf leuchtet):
Die Temperatur der Fahrerseite und der Beifahrerseite kann mit dem Temperatur-
regler für die Fahrerseite eingestellt we rden. Durch Betätigung des Temperaturreg-
lers für die Beifahrerseite wird in den individuellen Modus umgeschaltet.
Individueller Modus (die Kontrollleuchte auf ist ausgeschaltet):
Die Temperatur kann für die Fahrer- und die Beifahrerseite individuell eingestellt
werden.
■
Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird, erlischt die
Kontrollleuchte für den Automatik-Modus. Der Automatik-Modus bleibt jedoch für
die übrigen Funktionen, die nicht manuell eingestellt wurden, eingeschaltet.
Verwendung der automatischen Klimaanlage
1
2

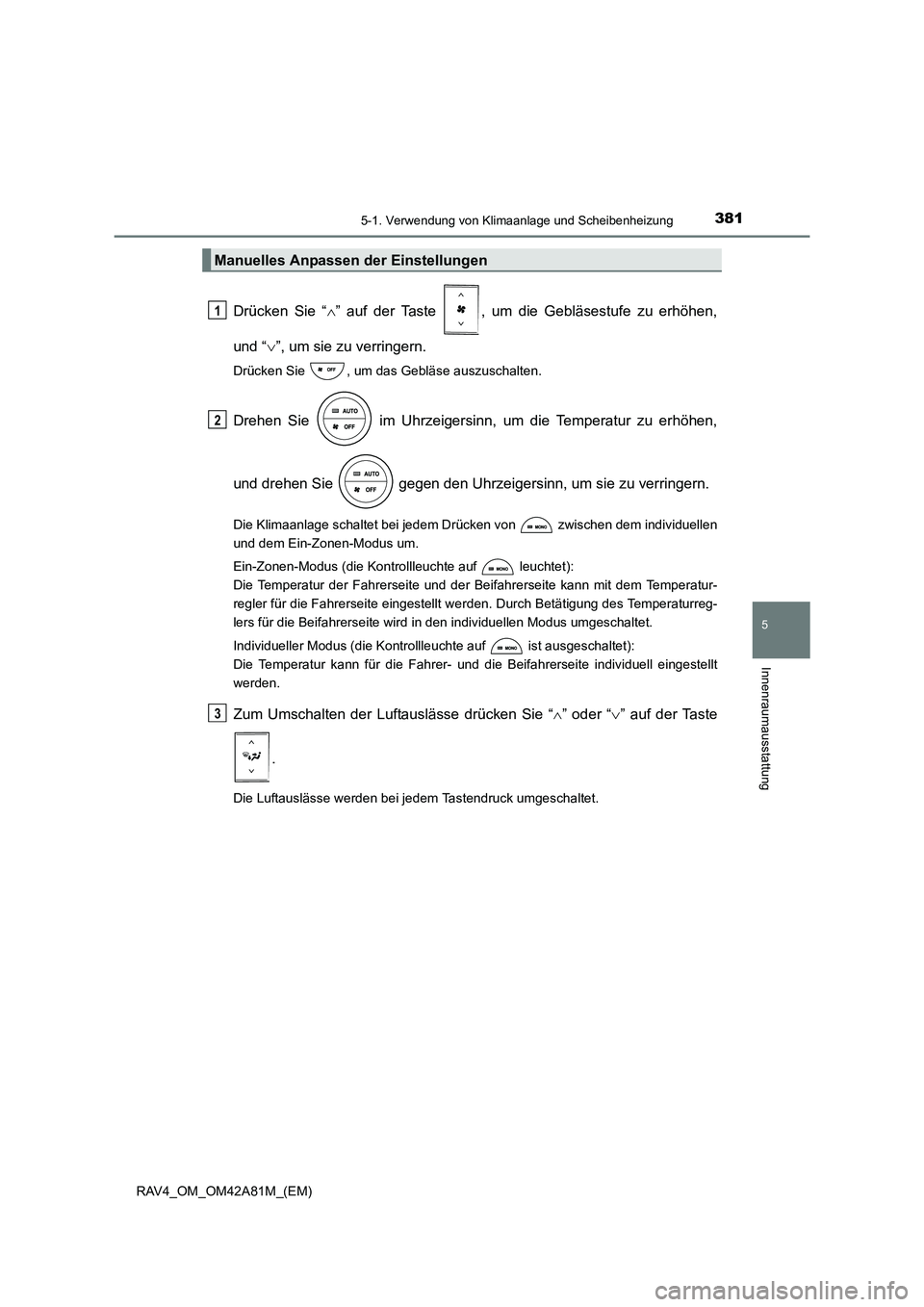

3815-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)
Drücken Sie “∧” auf der Taste , um die Gebläsestufe zu erhöhen,
und “ ∨”, um sie zu verringern.
Drücken Sie , um das Gebläse auszuschalten.
Drehen Sie im Uhrzeigersinn, um die Temperatur zu erhöhen,
und drehen Sie gegen den Uhrzeigersinn, um sie zu verringern.
Die Klimaanlage schaltet bei jedem Drücken von zwischen dem individuellen
und dem Ein-Zonen-Modus um.
Ein-Zonen-Modus (die Kontrollleuchte auf leuchtet):
Die Temperatur der Fahrerseite und der Beifahrerseite kann mit dem Temperatur-
regler für die Fahrerseite eingestellt we rden. Durch Betätigung des Temperaturreg-
lers für die Beifahrerseite wird in den individuellen Modus umgeschaltet.
Individueller Modus (die Kontrollleuchte auf ist ausgeschaltet):
Die Temperatur kann für die Fahrer- und die Beifahrerseite individuell eingestellt
werden.
Zum Umschalten der Luftauslässe drücken Sie “ ∧” oder “ ∨” auf der Taste
.
Die Luftauslässe werden bei jedem Tastendruck umgeschaltet.
Manuelles Anpassen der Einstellungen
1
2
3

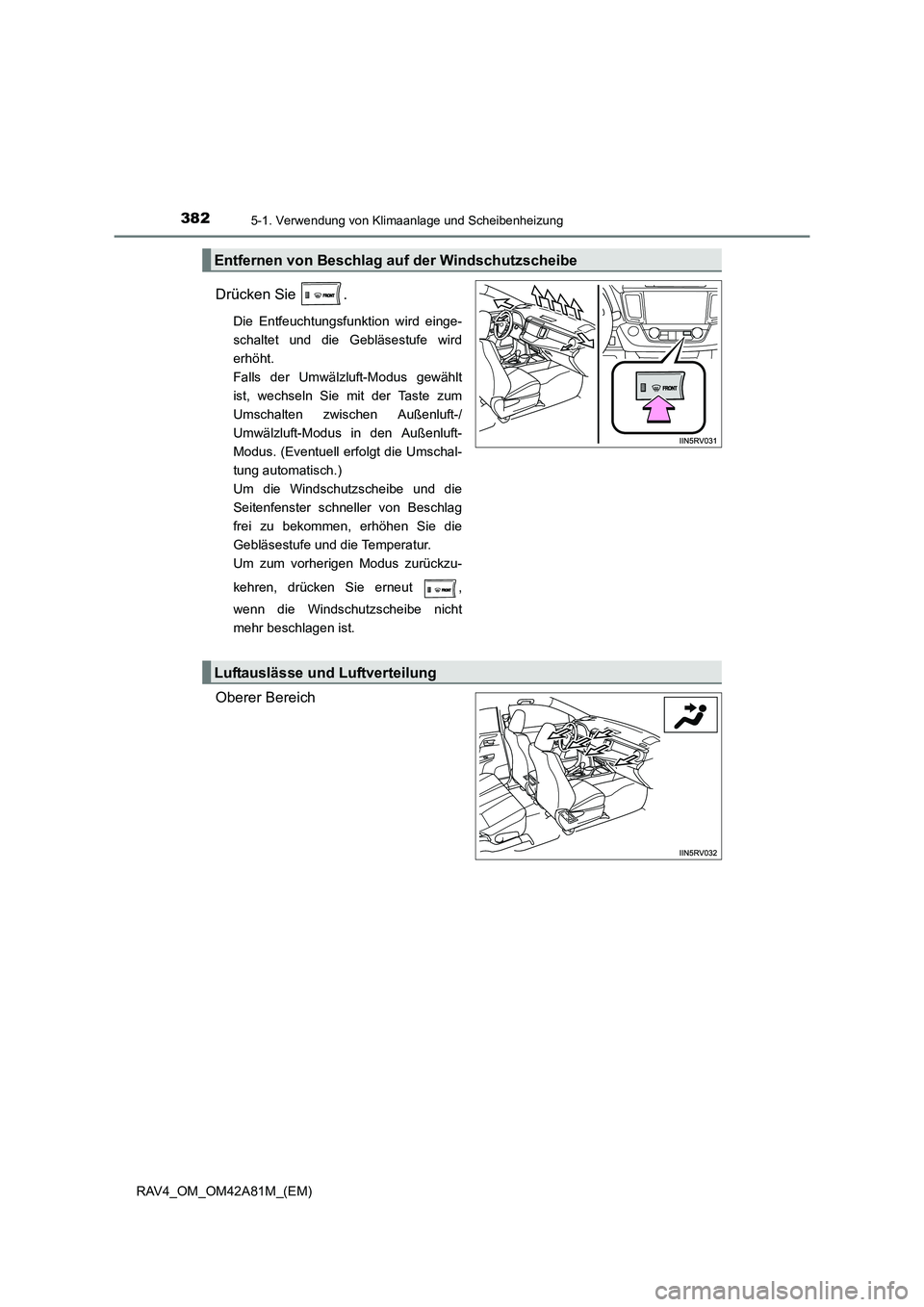

3825-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)
Drücken Sie .
Die Entfeuchtungsfunktion wird einge-
schaltet und die Gebläsestufe wird
erhöht.
Falls der Umwälzluft-Modus gewählt
ist, wechseln Sie mit der Taste zum
Umschalten zwischen Außenluft-/
Umwälzluft-Modus in den Außenluft-
Modus. (Eventuell erfolgt die Umschal-
tung automatisch.)
Um die Windschutzscheibe und die
Seitenfenster schneller von Beschlag
frei zu bekommen, erhöhen Sie die
Gebläsestufe und die Temperatur.
Um zum vorherigen Modus zurückzu-
kehren, drücken Sie erneut ,
wenn die Windschutzscheibe nicht
mehr beschlagen ist.
Oberer Bereich
Entfernen von Beschlag auf der Windschutzscheibe
Luftauslässe und Luftverteilung

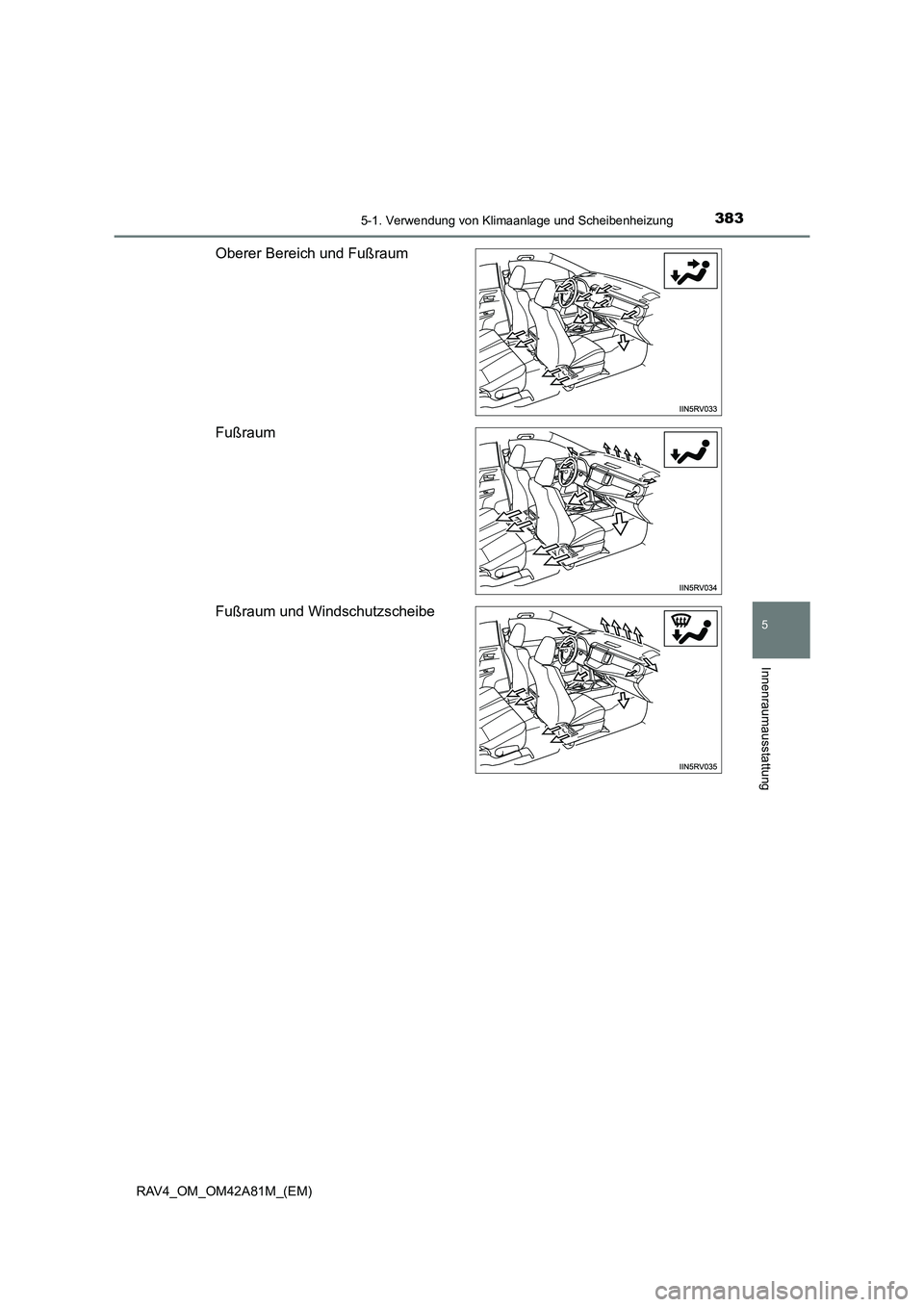

3835-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)
Oberer Bereich und Fußraum
Fußraum
Fußraum und Windschutzscheibe

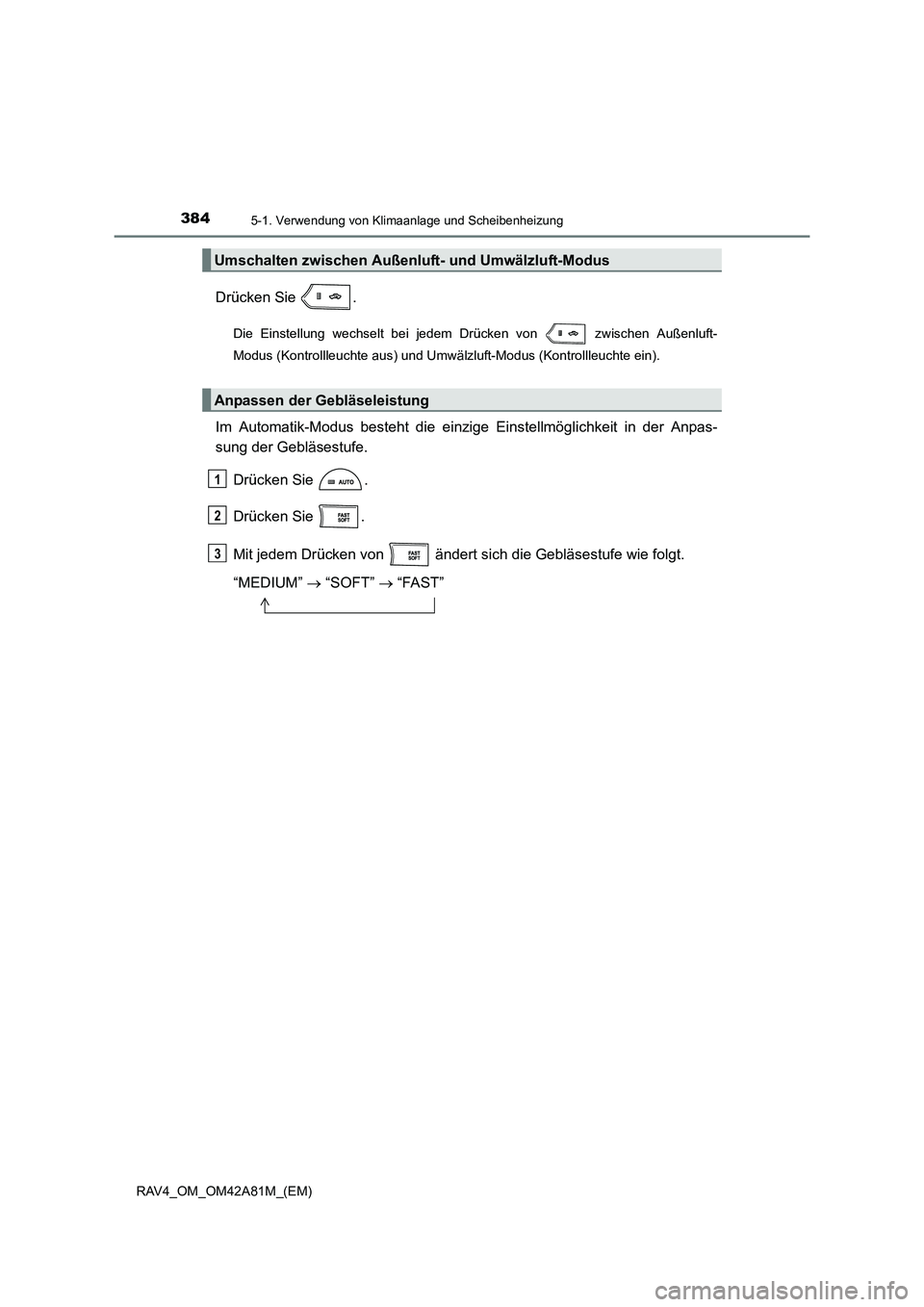

3845-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)
Drücken Sie .
Die Einstellung wechselt bei jedem Drücken von zwischen Außenluft-
Modus (Kontrollleuchte aus) und Umwälzluft-Modus (Kontrollleuchte ein).
Im Automatik-Modus besteht die einzige Einstellmöglichkeit in der Anpas-
sung der Gebläsestufe.
Drücken Sie .
Drücken Sie .
Mit jedem Drücken von ändert sich die Gebläsestufe wie folgt.
“MEDIUM” → “SOFT” → “FAST”
Umschalten zwischen Außenluft- und Umwälzluft-Modus
Anpassen der Gebläseleistung
1
2
3
