8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

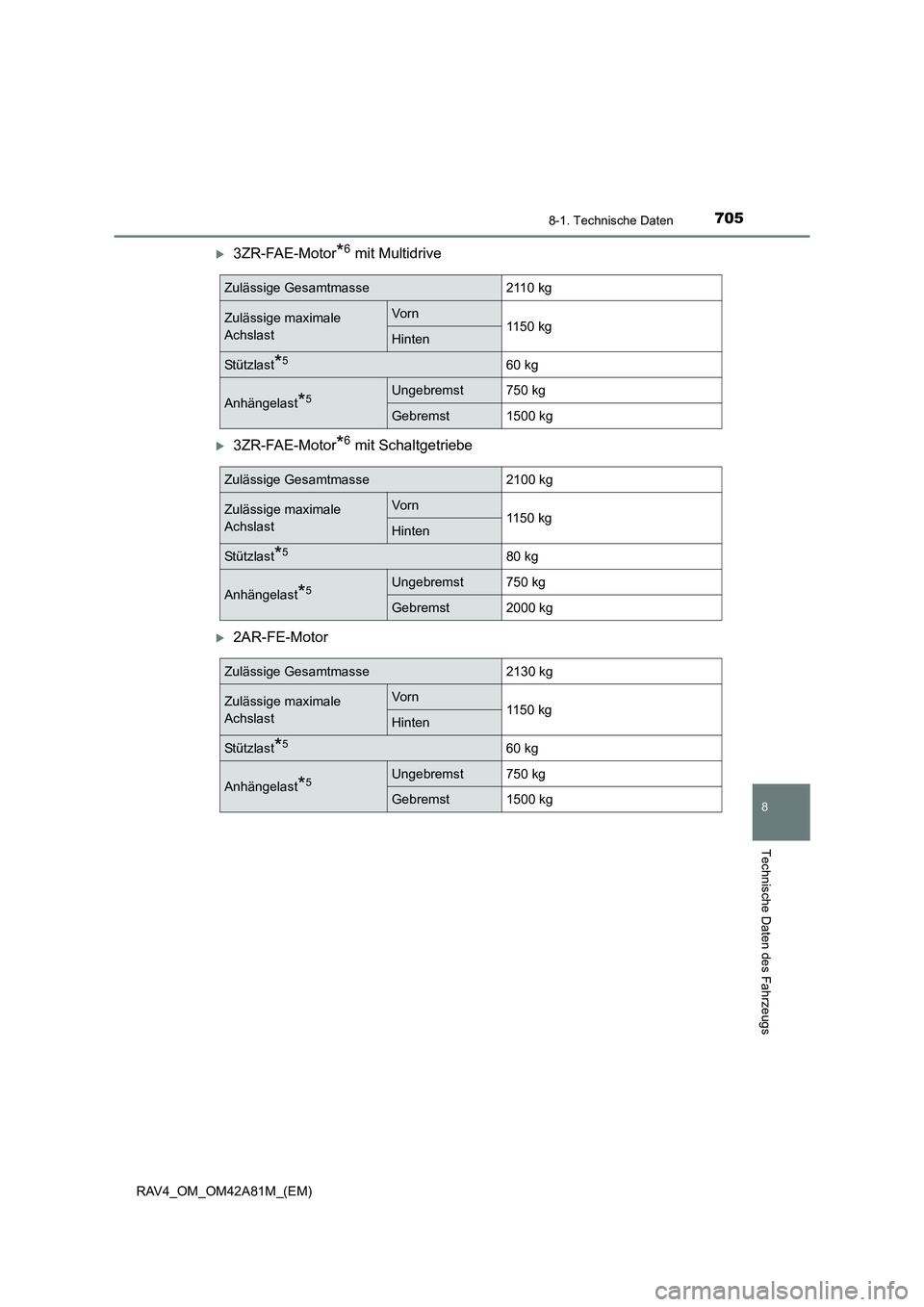

X3ZR-FAE-Motor*6 mit Multidrive
X3ZR-FAE-Motor*6 mit Schaltgetriebe
X2AR-FE-Motor
Zulässige Gesamtmasse2110 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*560 kg
Anhängelast*5Ungebremst750 kg
Gebremst1500 kg
Zulässige Gesamtmasse2100 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*580 kg
Anhängelast*5Ungebremst750 kg
Gebremst2000 kg
Zulässige Gesamtmasse2130 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*560 kg
Anhängelast*5Ungebremst750 kg
Gebremst1500 kg

7068-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

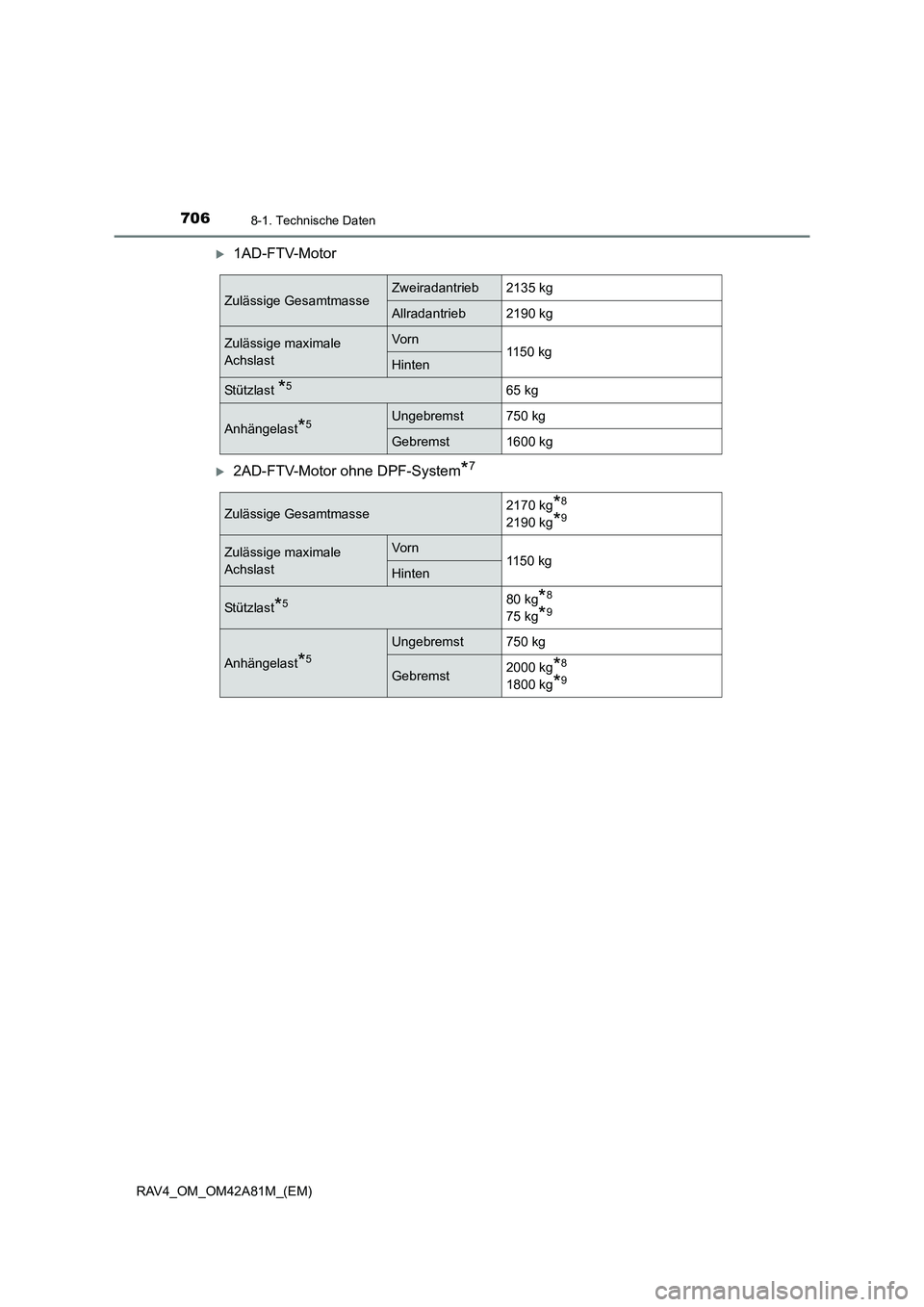

X1AD-FTV-Motor
X2AD-FTV-Motor ohne DPF-System*7
Zulässige GesamtmasseZweiradantrieb2135 kg
Allradantrieb2190 kg
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast *565 kg
Anhängelast*5Ungebremst750 kg
Gebremst1600 kg
Zulässige Gesamtmasse2170 kg*8
2190 kg*9
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*580 kg*8
75 kg*9
Anhängelast*5
Ungebremst750 kg
Gebremst2000 kg*8
1800 kg*9

707
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
X2AD-FTV-Motor mit DPF-System*10
X2AD-FHV-Motor
Zulässige Gesamtmasse2170 kg
2220 kg
*5
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*580 kg
Anhängelast*5Ungebremst750 kg
Gebremst2000 kg
Zulässige Gesamtmasse2190 kg
2240 kg
*5
Zulässige maximale
AchslastVor n1150 kgHinten
Stützlast*575 kg
Anhängelast*5Ungebremst750 kg
Gebremst1800 kg

7088-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

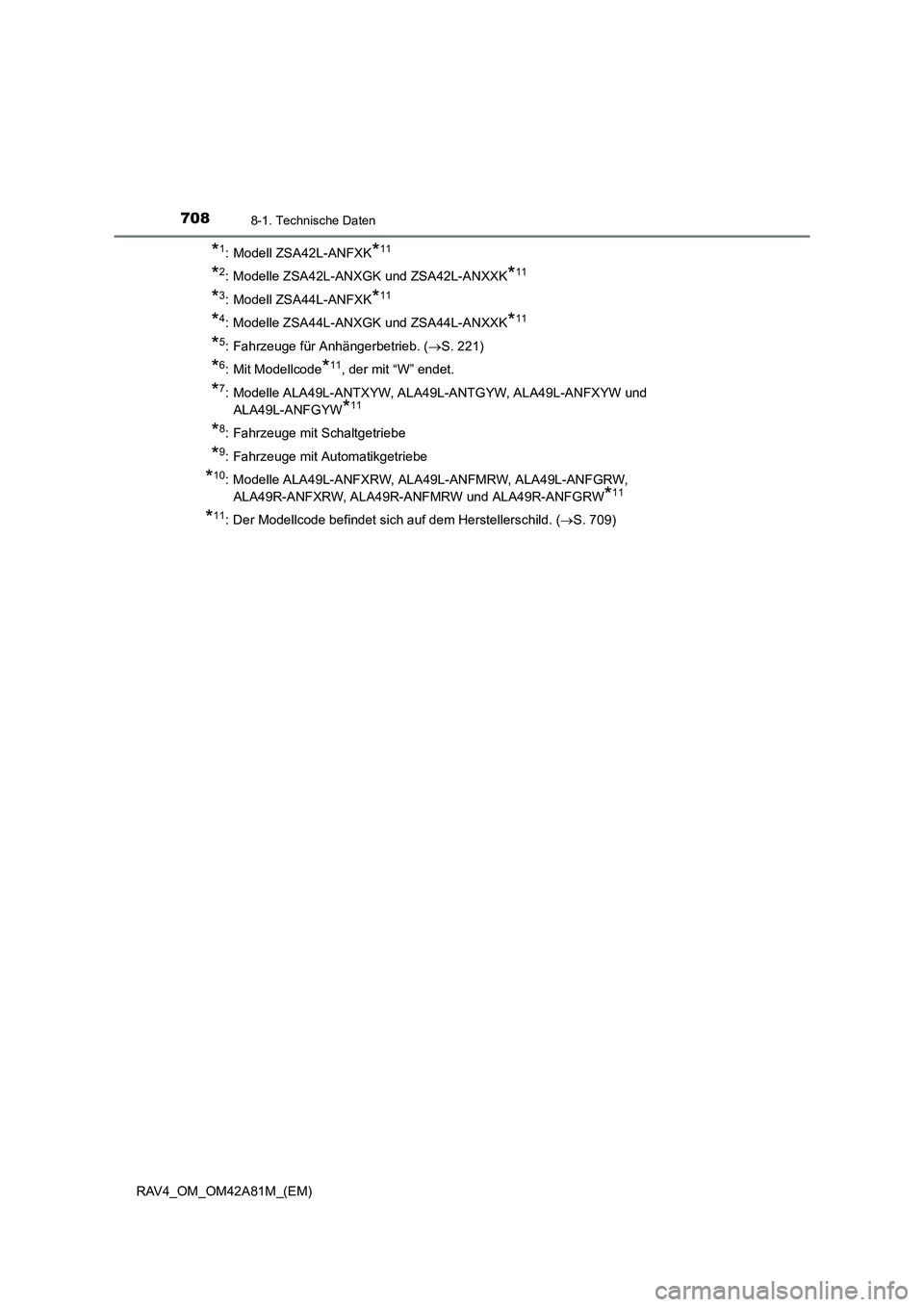

*1: Modell ZSA42L-ANFXK*11
*2: Modelle ZSA42L-ANXGK und ZSA42L-ANXXK*11
*3: Modell ZSA44L-ANFXK*11
*4: Modelle ZSA44L-ANXGK und ZSA44L-ANXXK*11
*5: Fahrzeuge für Anhängerbetrieb. (→S. 221)
*6: Mit Modellcode*11, der mit “W” endet.
*7: Modelle ALA49L-ANTXYW, ALA49L- ANTGYW, ALA49L-ANFXYW und
ALA49L-ANFGYW
*11
*8: Fahrzeuge mit Schaltgetriebe
*9: Fahrzeuge mit Automatikgetriebe
*10: Modelle ALA49L-ANFXRW, ALA4 9L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW und ALA49R-ANFGRW
*11
*11: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)

709
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)■

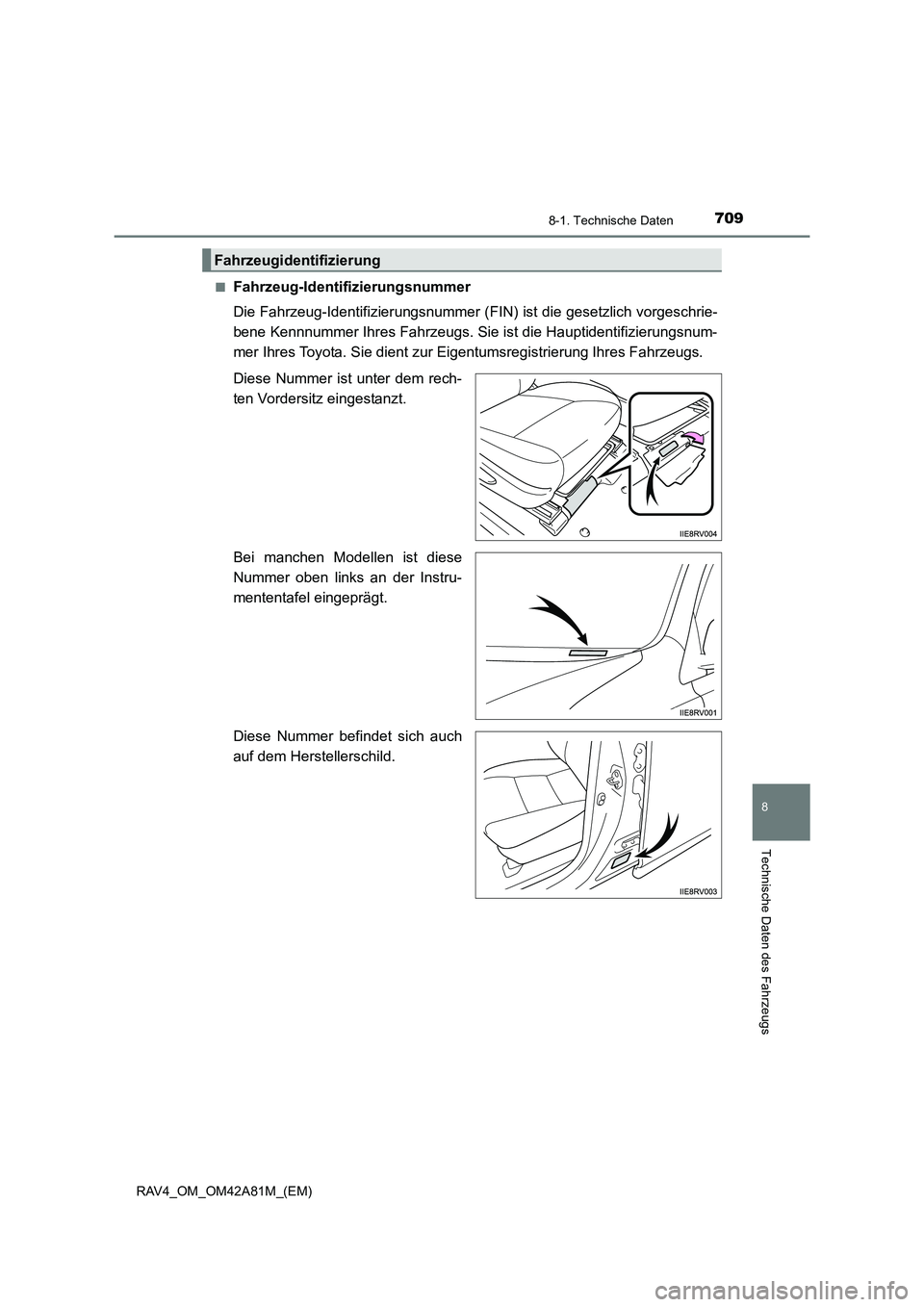

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie ist die Hauptidentifizierungsnum-
mer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Bei manchen Modellen ist diese
Nummer oben links an der Instru-
mententafel eingeprägt.
Diese Nummer befindet sich auch
auf dem Herstellerschild.
Fahrzeugidentifizierung

7108-1. Technische Daten
RAV4_OM_OM42A81M_(EM)■

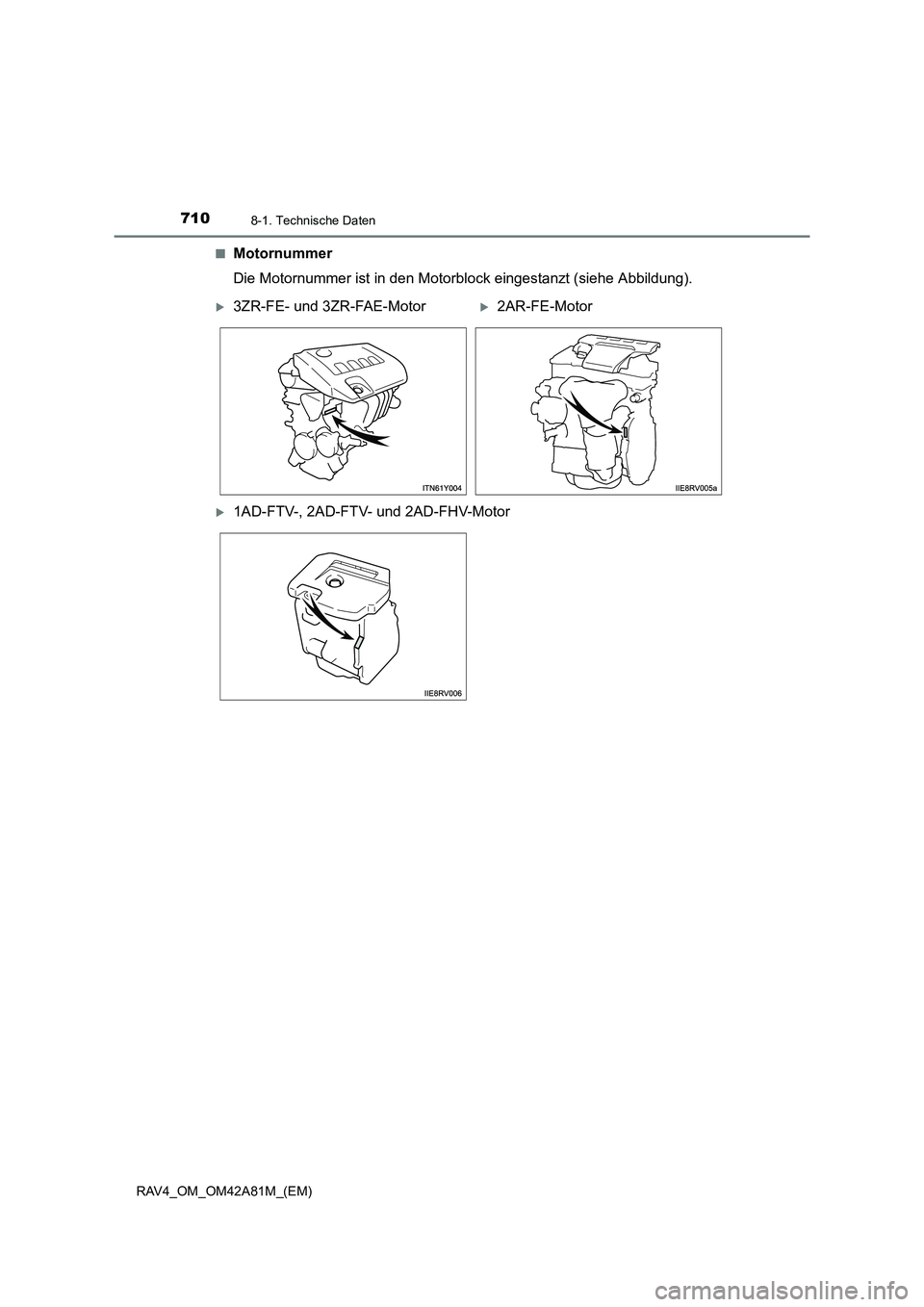

Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
X3ZR-FE- und 3ZR-FAE-MotorX2AR-FE-Motor
X1AD-FTV-, 2AD-FTV- und 2AD-FHV-Motor

711
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

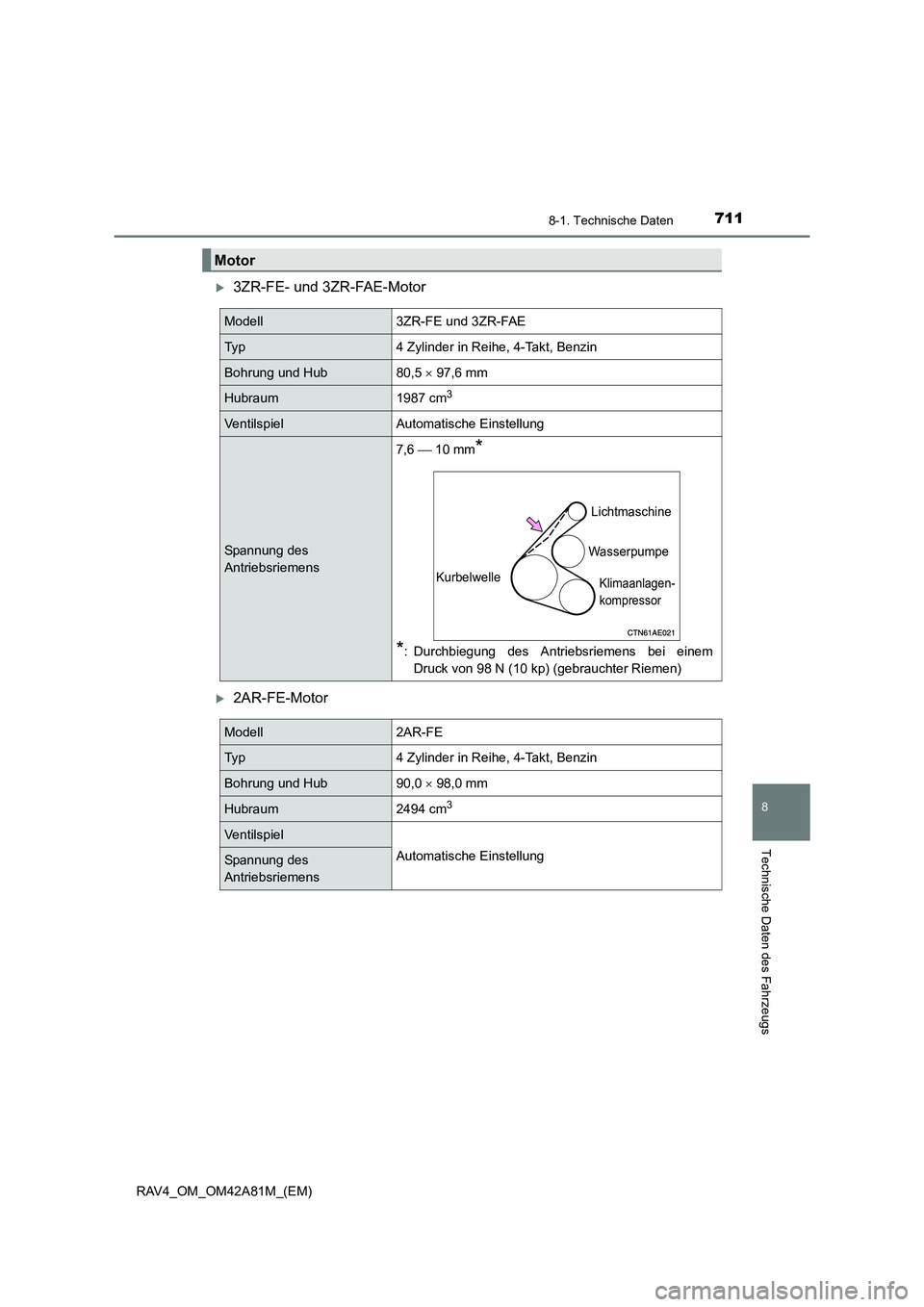

X3ZR-FE- und 3ZR-FAE-Motor
X2AR-FE-Motor
Motor
Modell3ZR-FE und 3ZR-FAE
Ty p4 Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5 × 97,6 mm
Hubraum1987 cm3
VentilspielAutomatische Einstellung
Spannung des
Antriebsriemens
7,6  10 mm*
*
: Durchbiegung des Antriebsriemens bei einem Druck von 98 N (10 kp) (gebrauchter Riemen)
Lichtmaschine
Wasserpumpe
Klimaanlagen-
kompressorKurbelwelle
Modell2AR-FE
Ty p4 Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub90,0 × 98,0 mm
Hubraum2494 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens

7128-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

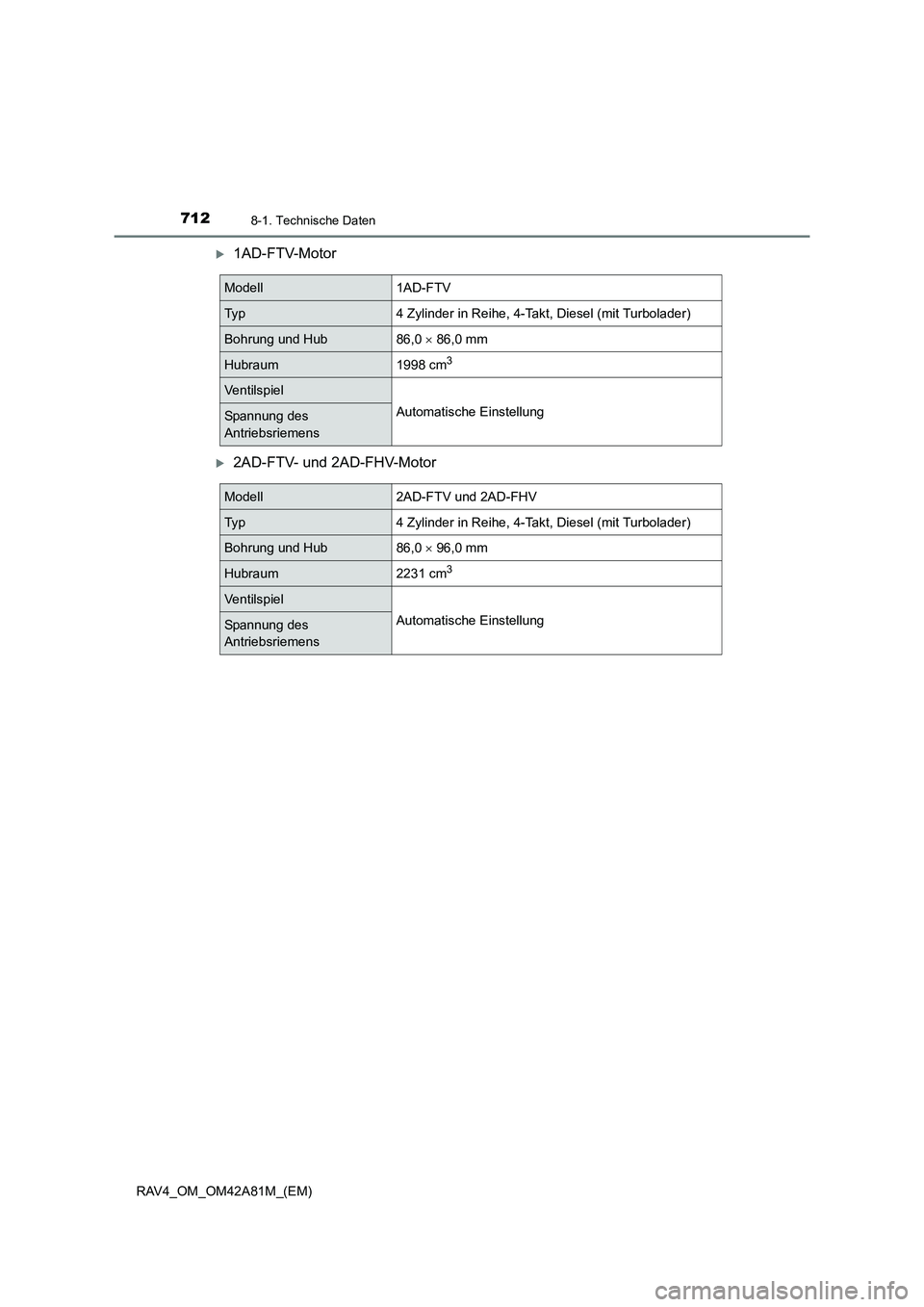

X1AD-FTV-Motor
X2AD-FTV- und 2AD-FHV-Motor
Modell1AD-FTV
Ty p4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub86,0 × 86,0 mm
Hubraum1998 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
Modell2AD-FTV und 2AD-FHV
Ty p4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub86,0 × 96,0 mm
Hubraum2231 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
