6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

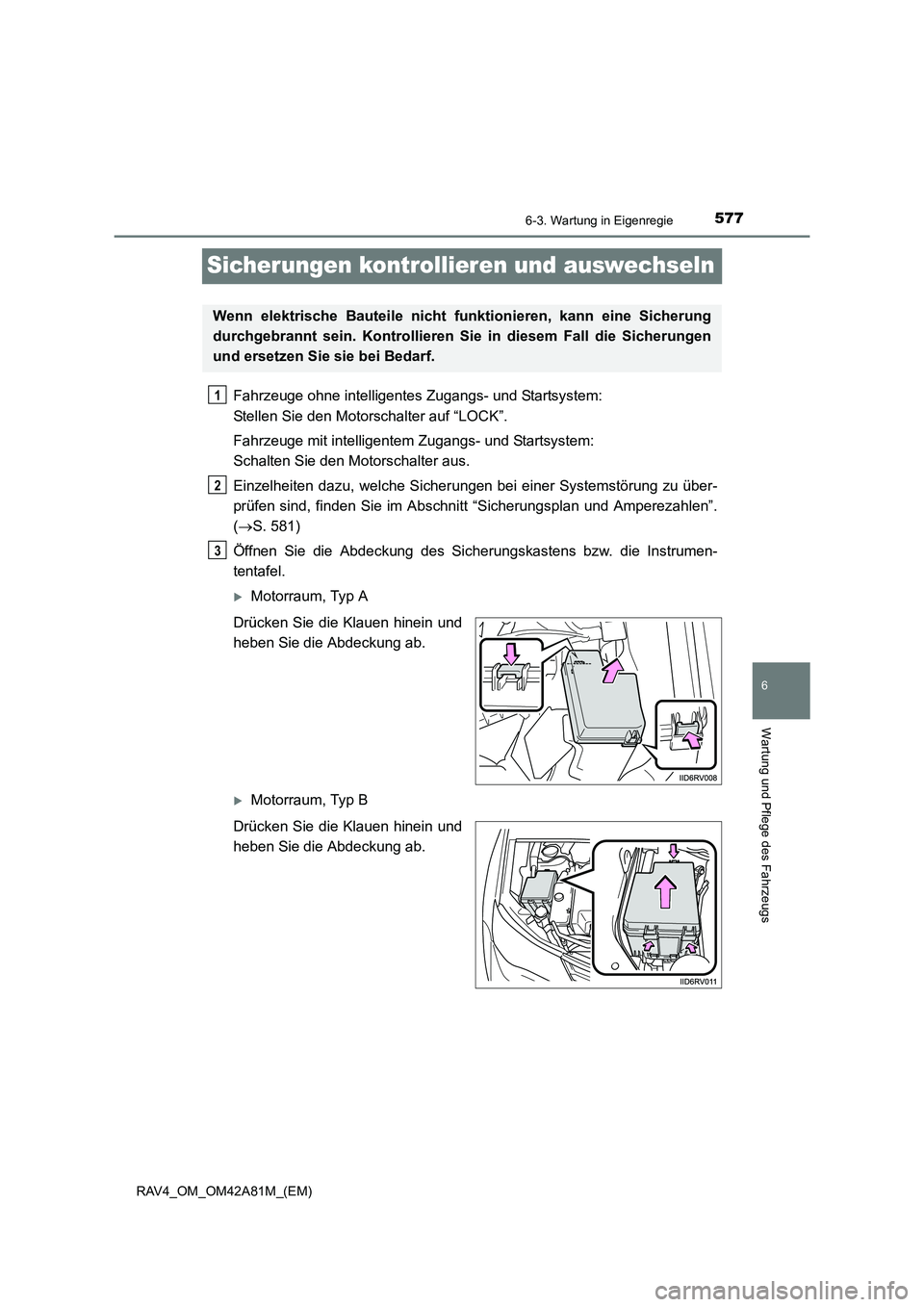

Sicherungen kontrollieren und auswechseln
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Stellen Sie den Motorschalter auf “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Einzelheiten dazu, welche Sicherungen bei einer Systemstörung zu über-
prüfen sind, finden Sie im Abschnitt “Sicherungsplan und Amperezahlen”.
( → S. 581)
Öffnen Sie die Abdeckung des Sicherungskastens bzw. die Instrumen-
tentafel.
XMotorraum, Typ A
Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab.
XMotorraum, Typ B
Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Si e in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
3

5786-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)
XUnter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Nehmen Sie die Abdeckung ab.
XUnter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die untere Abde-
ckung der Instrumententafel.
Nehmen Sie die Abdeckung ab.

5796-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

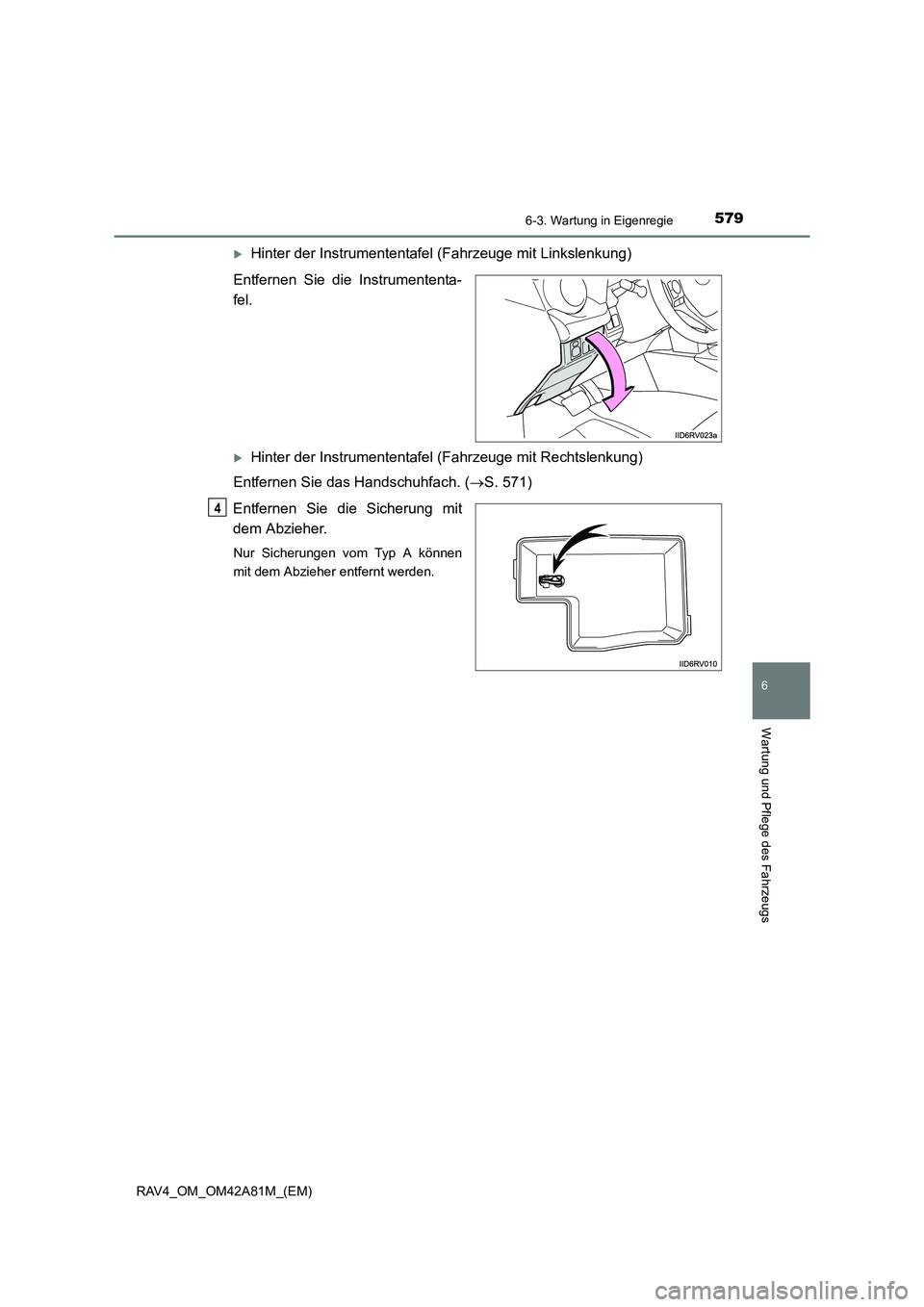

XHinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Instrumententa-
fel.
XHinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie das Handschuhfach. ( →S. 571)
Entfernen Sie die Sicherung mit
dem Abzieher.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
4

5806-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)

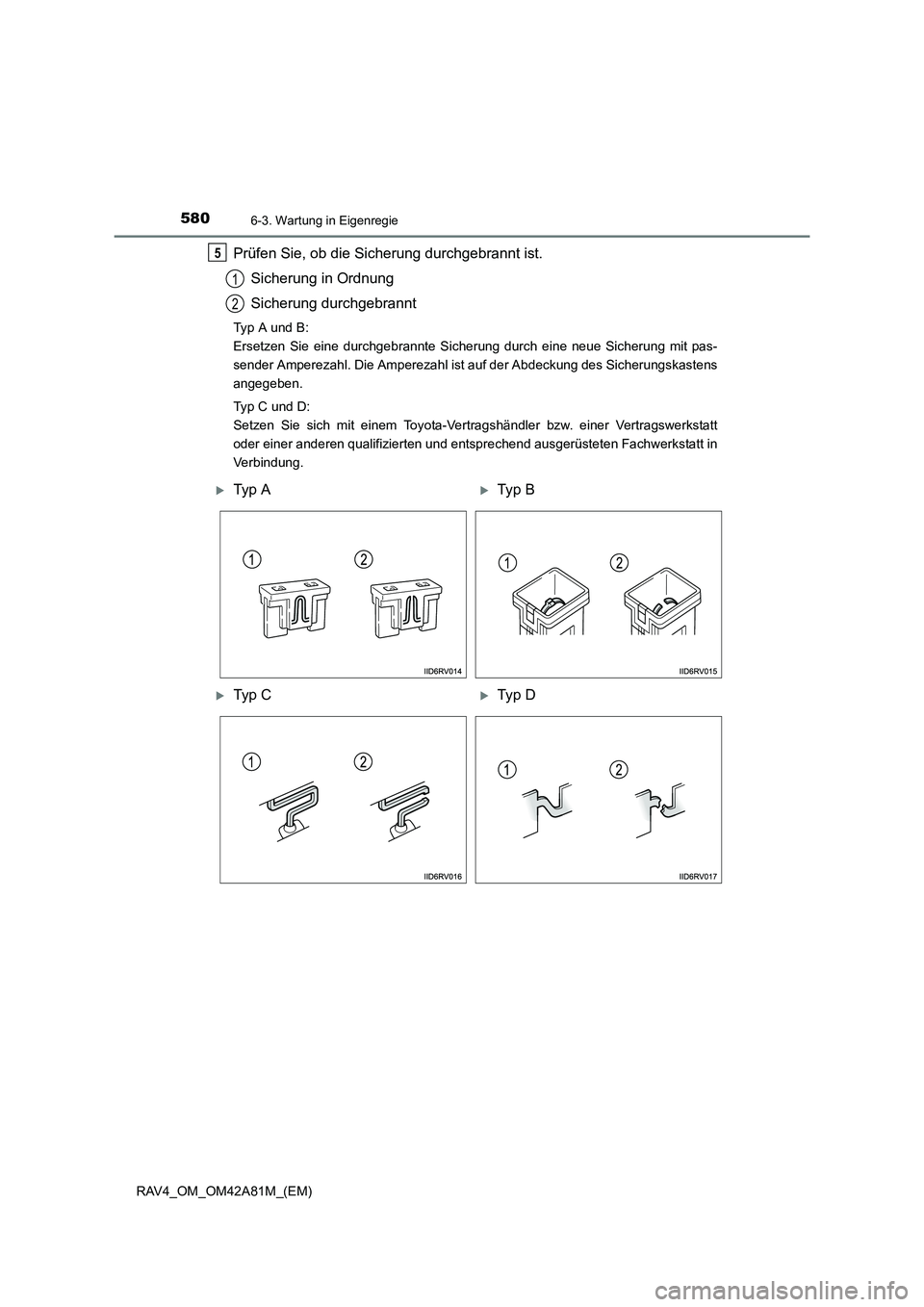

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
5
1
2
XTy p AXTy p B
XTy p CXTy p D

5816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)■
Motorraum, Typ A
Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1EFI-MAIN NO.1
25*1, 2
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2, Kraftstoff-
pumpe
20*3Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2
30*4, 5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.3, Automatikgetriebe-
ECU
2TOWING-B30Anhängerbeleuchtung
3STRG LOCK10Lenkradschloss-ECU
4ECU-B NO.210
Klimaanlagen-ECU, Anzeigen und Instru-
mente, intelligentes Zugangs- und Startsys-
tem, Dachmodul
5TURN & HAZ10Anzeigen und Instrumente

5826-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)
6EFI-MAIN NO.2
15*1, 2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
20*3Luftmengensensor, Kraftstoffpumpe, hintere
Lambdasonde
20*4, 5EFI NO.1, EFI NO.2
7ST NO.2*220Anlassersystem
8VLVMATIC*1, 230VA LV E M AT I C - S y s t e m
9ABS NO.230Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
10ABS NO.150Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
11BBC*2, 440Stopp-Start-System-ECU
12ST oder ST NO.1*230Anlassersystem
13ETCS10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
14S-HORN*1, 2, 310Unbeschaltet
15IG215
METER, IGN, A/B, Multiport-Kraftstoffein-
spritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
16AM27,5IG2, Anlassersystem
17ALT-S/ICS7,5Stromsensor, Lichtmaschine
18HORN10Hupe
19EDU*4, 525
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
20D/C CUT30DOME, ECU-B NO.1, RADIO
21H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
22GLOW*4, 580Glühzeitsteuergerät
23EPS80Elektrische Servolenkung
24ALT120*1, 3
ABS NO.1, ABS NO.2140*2, 4, 5
SicherungAmpereSchaltkreis

5836-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
25WIPER-S5
Frontscheibenwischerschalter, Stromsensor,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
26EFI NO.1
10*1
Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV, hintere Lambdasonde, Mul-
tiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
10*2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
10*3Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV
10*4
Öldruck-Schaltventil, EDU, ADD FUEL VLV,
EGR-Kühler-Bypass-VSV, oberer Kupplungs-
schalter, Stopp-Start-System-ECU, Glühzeit-
steuergerät, Luftmengenmesser
10*5EDU, ADD FUEL VLV, EGR-Kühler-Bypass-
VSV, oberer Kupplungsschalter, Luftmengen-
messer, VNT E-VRV
27EFI NO.2
10*2Luftmengensensor, Luftmengenmesser, VSV
des EVAP-Systems, ACIS-VSV, hintere
Lambdasonde, Stopp-Start-System-ECU
10*3
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Pumpenmodul des EVAP-Sys-
tems
10*1, 4, 5Luftmengensensor
28H-LP LH-HI10Linker Scheinwerfer (Fernlicht), Fernlicht-
Kontrollleuchte
29H-LP RH-HI10Rechter Scheinwerfer (Fernlicht)
30EFI NO.3*4, 57,5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Automatikgetriebe-ECU
31RADIO20Audiosystem
32ECU-B NO.110
Fernbedienung, Lenksensor, Hauptkarosserie-
ECU, Türschloss-ECU, Uhr, ECU der elektri-
schen Heckklappe, Reifendruckkontrollsystem
SicherungAmpereSchaltkreis

5846-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)

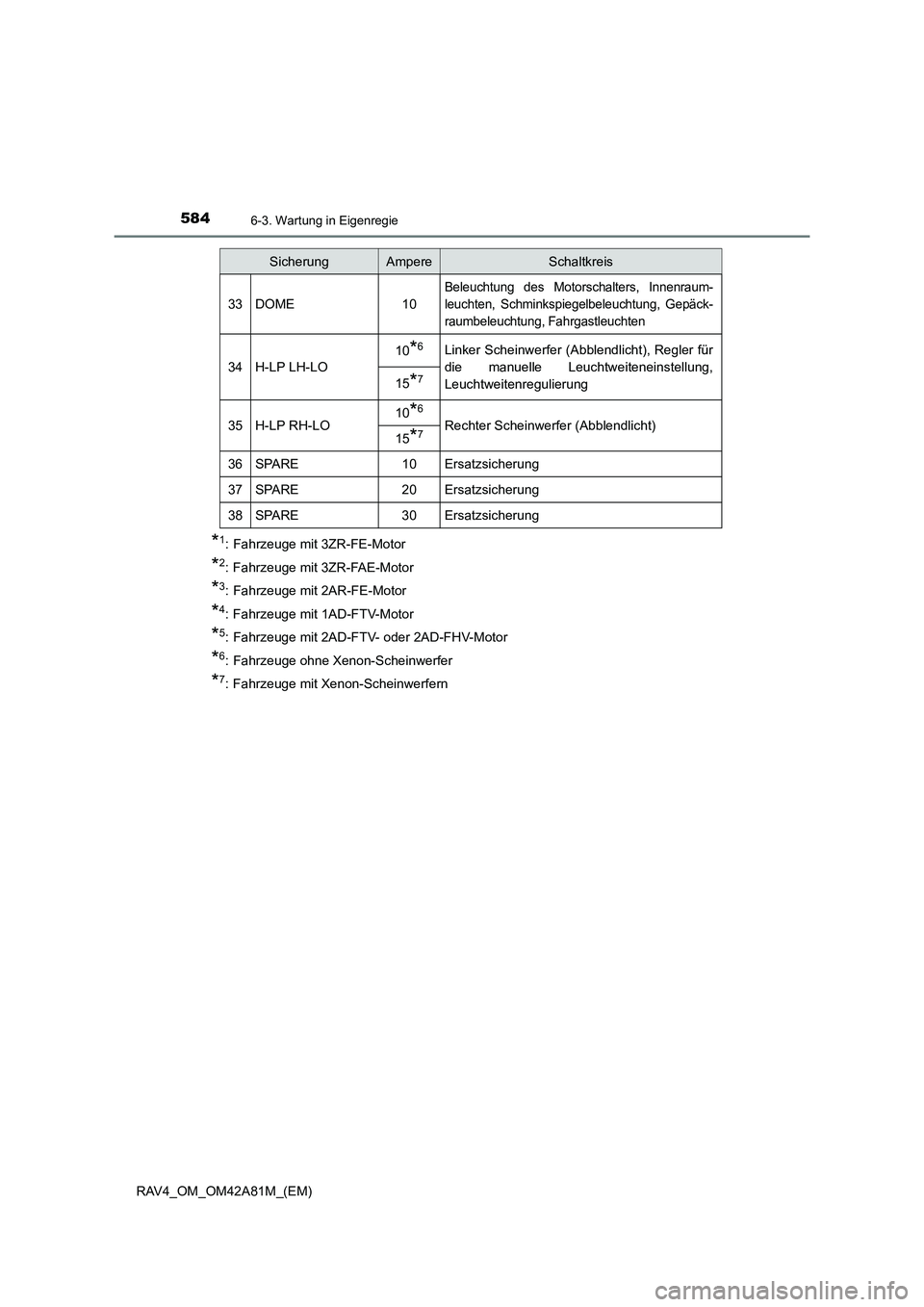

*1: Fahrzeuge mit 3ZR-FE-Motor
*2: Fahrzeuge mit 3ZR-FAE-Motor
*3: Fahrzeuge mit 2AR-FE-Motor
*4: Fahrzeuge mit 1AD-FTV-Motor
*5: Fahrzeuge mit 2AD-FTV- oder 2AD-FHV-Motor
*6: Fahrzeuge ohne Xenon-Scheinwerfer
*7: Fahrzeuge mit Xenon-Scheinwerfern
33DOME10
Beleuchtung des Motorschalters, Innenraum-
leuchten, Schminkspiegelbeleuchtung, Gepäck-
raumbeleuchtung, Fahrgastleuchten
34H-LP LH-LO
10*6Linker Scheinwerfer (Abblendlicht), Regler für
die manuelle Leuchtweiteneinstellung,
Leuchtweitenregulierung
15*7
35H-LP RH-LO10*6
Rechter Scheinwerfer (Abblendlicht)15*7
36SPARE10Ersatzsicherung
37SPARE20Ersatzsicherung
38SPARE30Ersatzsicherung
SicherungAmpereSchaltkreis
