121
3
Bedienung der
einzelnen Elemente
RAV4_OM_OM42A81M_(EM) 3-1. Hinweise zu den Schlüsseln
Schlüssel ................................. 122
3-2. Öffnen, Schließen und Verriegeln der Türen
Intelligentes Zugangs- und Startsystem .... ................ 126
Fernbedienung ........................ 148
Seitentüren .............................. 162
Heckklappe ............. ................ 166
3-3. Einstellen der Sitze Vordersitze .............................. 178
Rücksitze...... ........................... 180
Kopfstützen ............................. 184
3-4. Einstellen von Lenkrad und Spiegeln
Lenkrad ................................... 187
Innenrückspiegel ..... ................ 188
Außenspiegel .......................... 191
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Elektrische Fensterheber ........ 195
Schiebedach ........................... 198

1223-1. Hinweise zu den Schlüsseln
RAV4_OM_OM42A81M_(EM)

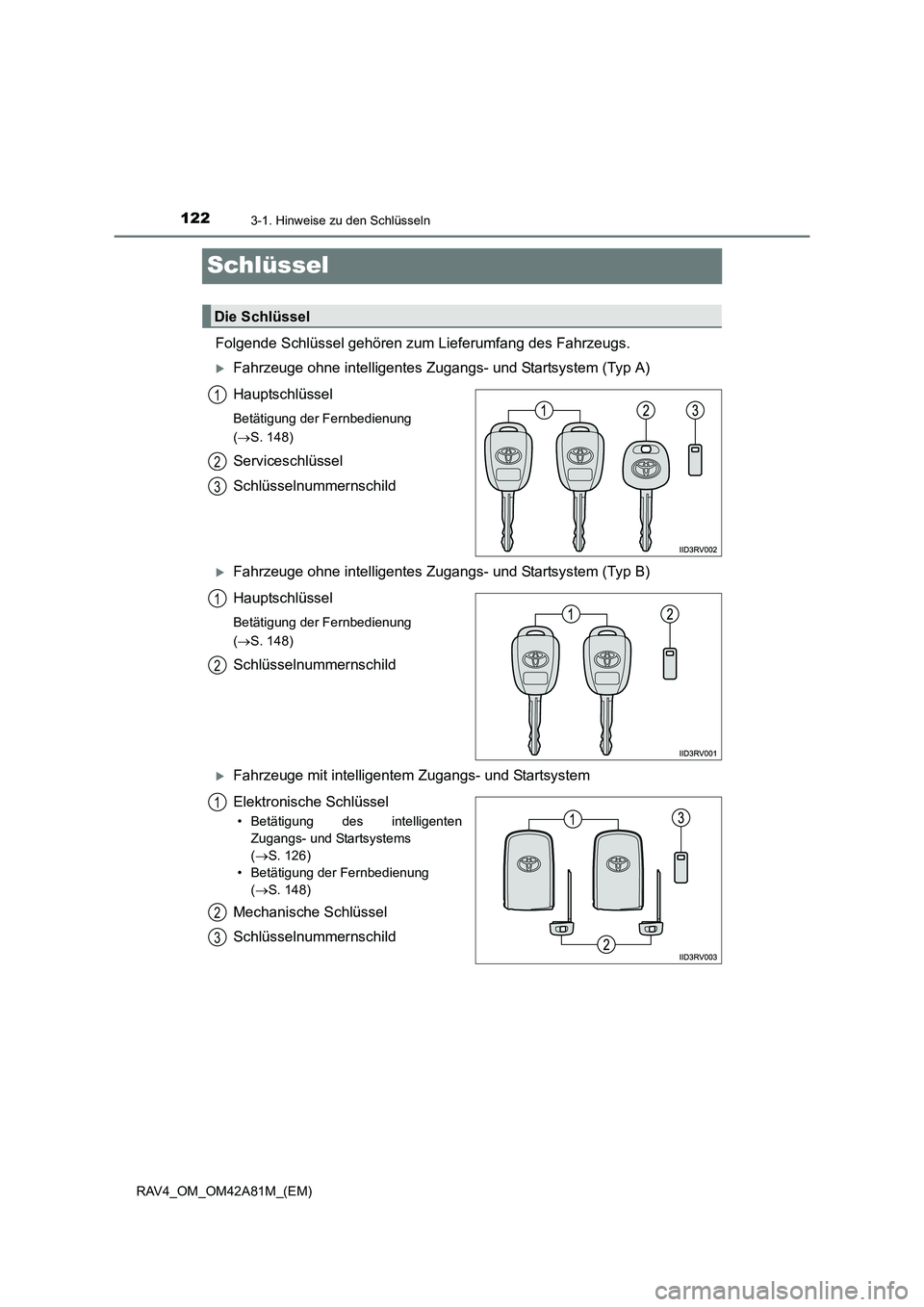

Schlüssel
Folgende Schlüssel gehören zum Lieferumfang des Fahrzeugs.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem (Typ A)
Hauptschlüssel
Betätigung der Fernbedienung
(→ S. 148)
Serviceschlüssel
Schlüsselnummernschild
XFahrzeuge ohne intelligentes Zugangs- und Startsystem (Typ B)
Hauptschlüssel
Betätigung der Fernbedienung
(→ S. 148)
Schlüsselnummernschild
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Elektronische Schlüssel
• Betätigung des intelligenten
Zugangs- und Startsystems
(→ S. 126)
• Betätigung der Fernbedienung
(→ S. 148)
Mechanische Schlüssel
Schlüsselnummernschild
Die Schlüssel
1
2
3
1
2
1
2
3

1233-1. Hinweise zu den Schlüsseln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)

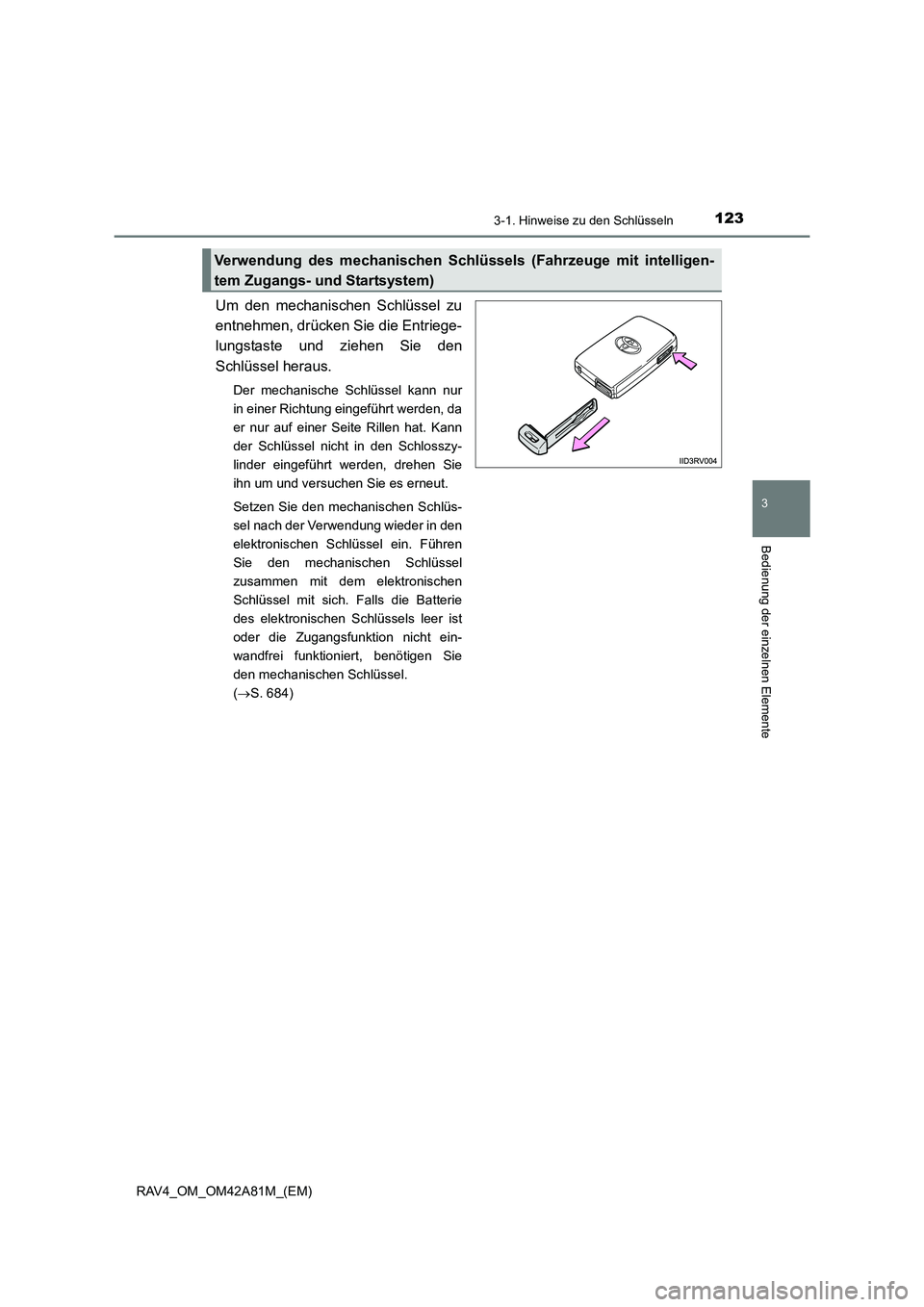

Um den mechanischen Schlüssel zu
entnehmen, drücken Sie die Entriege-
lungstaste und ziehen Sie den
Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
er nur auf einer Seite Rillen hat. Kann
der Schlüssel nicht in den Schlosszy-
linder eingeführt werden, drehen Sie
ihn um und versuchen Sie es erneut.
Setzen Sie den mechanischen Schlüs-
sel nach der Verwendung wieder in den
elektronischen Schlüssel ein. Führen
Sie den mechanischen Schlüssel
zusammen mit dem elektronischen
Schlüssel mit sich. Falls die Batterie
des elektronischen Schlüssels leer ist
oder die Zugangsfunktion nicht ein-
wandfrei funktioniert, benötigen Sie
den mechanischen Schlüssel.
(→ S. 684)
Verwendung des mechanischen Schlü ssels (Fahrzeuge mit intelligen-
tem Zugangs- und Startsystem)

1243-1. Hinweise zu den Schlüsseln
RAV4_OM_OM42A81M_(EM)

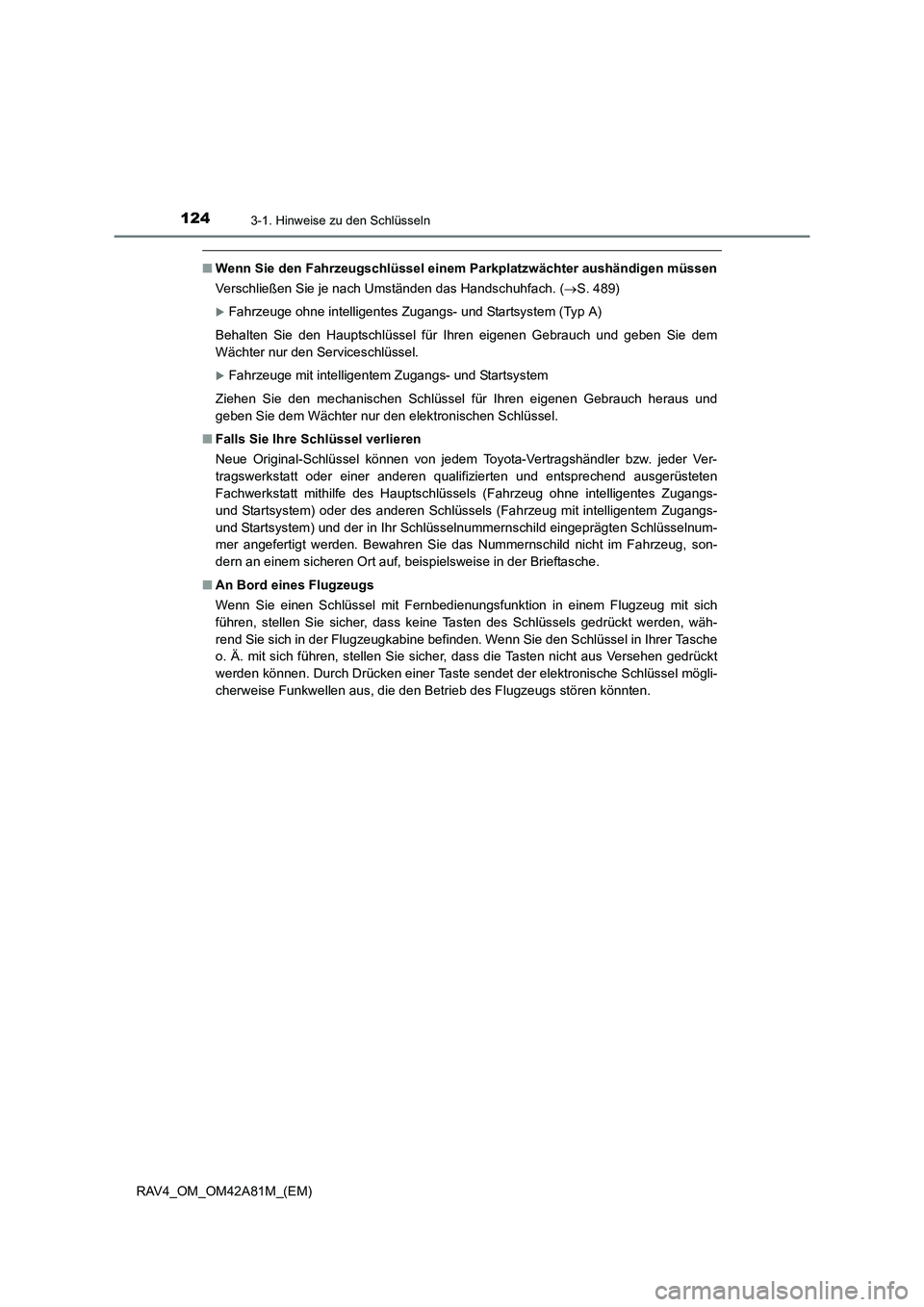

■Wenn Sie den Fahrzeugschlüssel eine m Parkplatzwächter aushändigen müssen
Verschließen Sie je nach Umständen das Handschuhfach. ( →S. 489)
XFahrzeuge ohne intelligentes Zugangs- und Startsystem (Typ A)
Behalten Sie den Hauptschlüssel für Ihren eigenen Gebrauch und geben Sie dem
Wächter nur den Serviceschlüssel.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Ziehen Sie den mechanischen Schlüssel für Ihren eigenen Gebrauch heraus und
geben Sie dem Wächter nur den elektronischen Schlüssel.
■ Falls Sie Ihre Schlüssel verlieren
Neue Original-Schlüssel können von jedem Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt mithilfe des Hauptschlüssels (Fahrzeug ohne intelligentes Zugangs-
und Startsystem) oder des anderen Schlüssels (Fahrzeug mit intelligentem Zugangs-
und Startsystem) und der in Ihr Schlüsselnummernschild eingeprägten Schlüsselnum-
mer angefertigt werden. Bewahren Sie das Nummernschild nicht im Fahrzeug, son-
dern an einem sicheren Ort auf, beispielsweise in der Brieftasche.
■ An Bord eines Flugzeugs
Wenn Sie einen Schlüssel mit Fernbedienungsfunktion in einem Flugzeug mit sich
führen, stellen Sie sicher, dass keine Tasten des Schlüssels gedrückt werden, wäh-
rend Sie sich in der Flugzeugkabine befinden. Wenn Sie den Schlüssel in Ihrer Tasche
o. Ä. mit sich führen, stellen Sie sicher, dass die Tasten nicht aus Versehen gedrückt
werden können. Durch Drücken einer Taste sendet der elektronische Schlüssel mögli-
cherweise Funkwellen aus, die den Betrieb des Flugzeugs stören könnten.

1253-1. Hinweise zu den Schlüsseln
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)

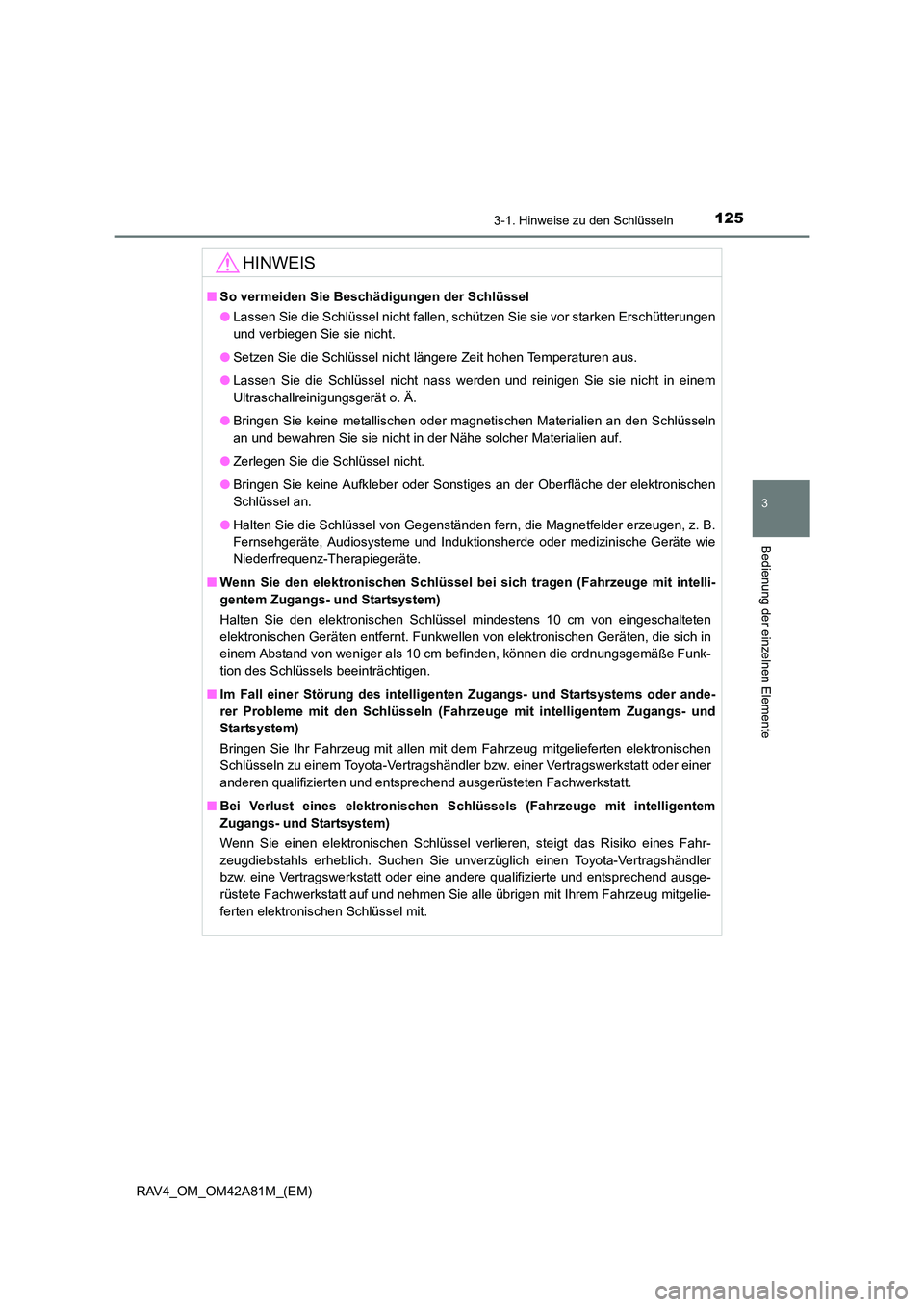

HINWEIS
■So vermeiden Sie Beschädigungen der Schlüssel
●Lassen Sie die Schlüssel nicht fallen, schützen Sie sie vor starken Erschütterungen
und verbiegen Sie sie nicht.
● Setzen Sie die Schlüssel nicht längere Zeit hohen Temperaturen aus.
● Lassen Sie die Schlüssel nicht nass werden und reinigen Sie sie nicht in einem
Ultraschallreinigungsgerät o. Ä.
● Bringen Sie keine metallischen oder magnetischen Materialien an den Schlüsseln
an und bewahren Sie sie nicht in der Nähe solcher Materialien auf.
● Zerlegen Sie die Schlüssel nicht.
● Bringen Sie keine Aufkleber oder Sonsti ges an der Oberfläche der elektronischen
Schlüssel an.
● Halten Sie die Schlüssel von Gegenständen fern, die Magnetfelder erzeugen, z. B.
Fernsehgeräte, Audiosysteme und Induktionsherde oder medizinische Geräte wie
Niederfrequenz-Therapiegeräte.
■ Wenn Sie den elektronischen Schlüssel be i sich tragen (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem)
Halten Sie den elektronischen Schlüssel mindestens 10 cm von eingeschalteten
elektronischen Geräten entfernt. Funkwellen von elektronischen Geräten, die sich in
einem Abstand von weniger als 10 cm befinden, können die ordnungsgemäße Funk-
tion des Schlüssels beeinträchtigen.
■ Im Fall einer Störung des intelligenten Zugangs- und Startsystems oder ande-
rer Probleme mit den Schlüsseln (Fahrzeuge mit intelligentem Zugangs- und
Startsystem)
Bringen Sie Ihr Fahrzeug mit allen mit dem Fahrzeug mitgelieferten elektronischen
Schlüsseln zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
■ Bei Verlust eines elektronischen Schlüssels (Fahrzeuge mit intelligentem
Zugangs- und Startsystem)
Wenn Sie einen elektronischen Schlüssel verlieren, steigt das Risiko eines Fahr-
zeugdiebstahls erheblich. Suchen Sie unverzüglich einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt auf und nehmen Sie alle übrigen mit Ihrem Fahrzeug mitgelie-
ferten elektronischen Schlüssel mit.

1263-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)
Intelligentes Zugangs- und Star tsystem∗
Die folgenden Funktionen können einfach durch Mitführen des elektroni-
schen Schlüssels, z. B. in der Tasche, ausgeführt werden. (Der Fahrer sollte
den elektronischen Schlüssel stets bei sich haben.)
■Betriebssignale
Durch Blinken der Warnblinkanlage wird angezeigt, dass die Türen ver-/entriegelt wur-
den. (Verriegelt: einmal; Entriegelt: zweimal)
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Verriegeln und Entriegeln der Seitentüren ( →S. 127)
Verriegeln und Entriegeln der Heckklappe ( →S. 128)
Starten des Motors ( →S. 237)1
2
3

1273-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)

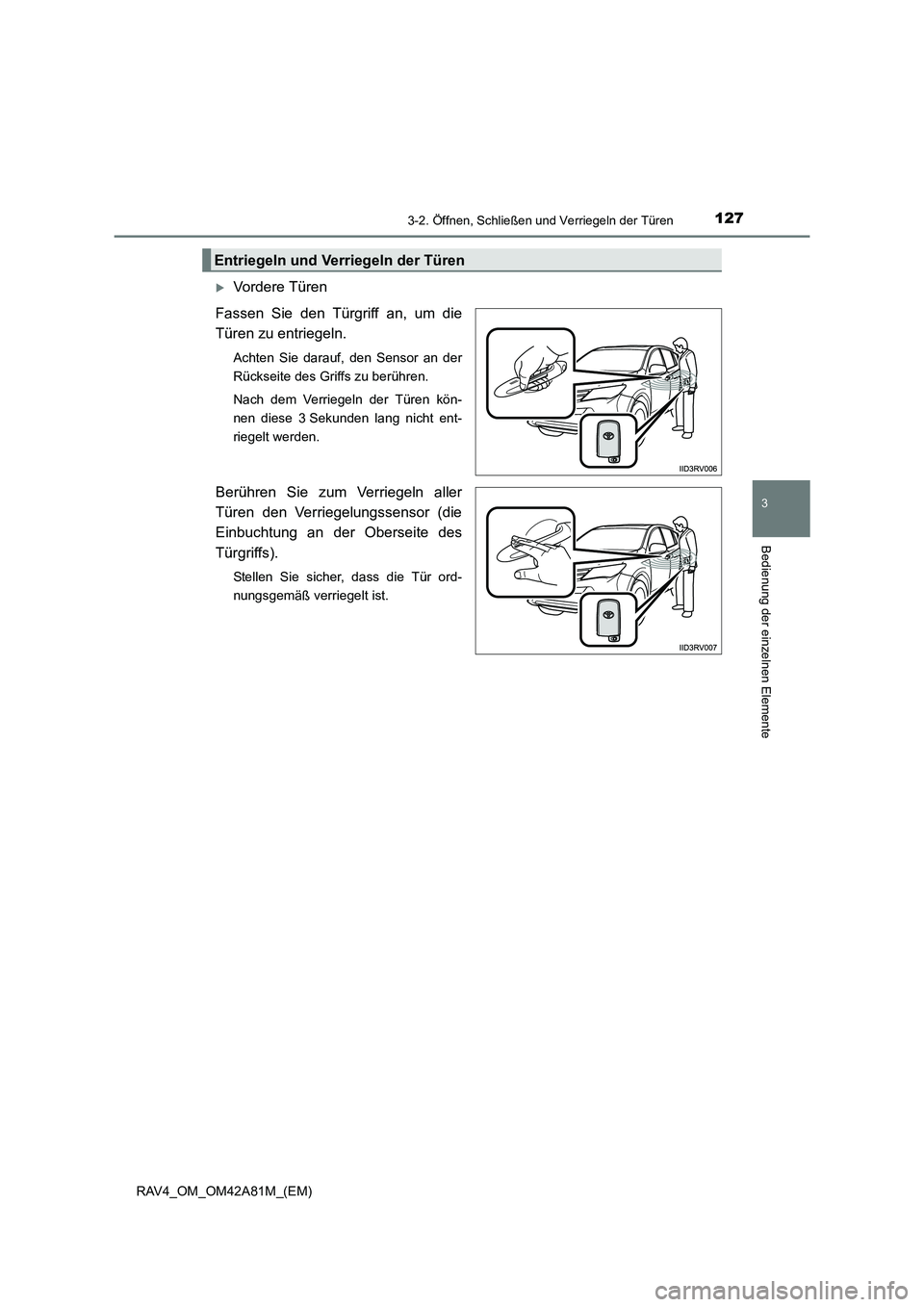

XVordere Türen
Fassen Sie den Türgriff an, um die
Türen zu entriegeln.
Achten Sie darauf, den Sensor an der
Rückseite des Griffs zu berühren.
Nach dem Verriegeln der Türen kön-
nen diese 3 Sekunden lang nicht ent-
riegelt werden.
Berühren Sie zum Verriegeln aller
Türen den Verriegelungssensor (die
Einbuchtung an der Oberseite des
Türgriffs).
Stellen Sie sicher, dass die Tür ord-
nungsgemäß verriegelt ist.
Entriegeln und Verriegeln der Türen

1283-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)

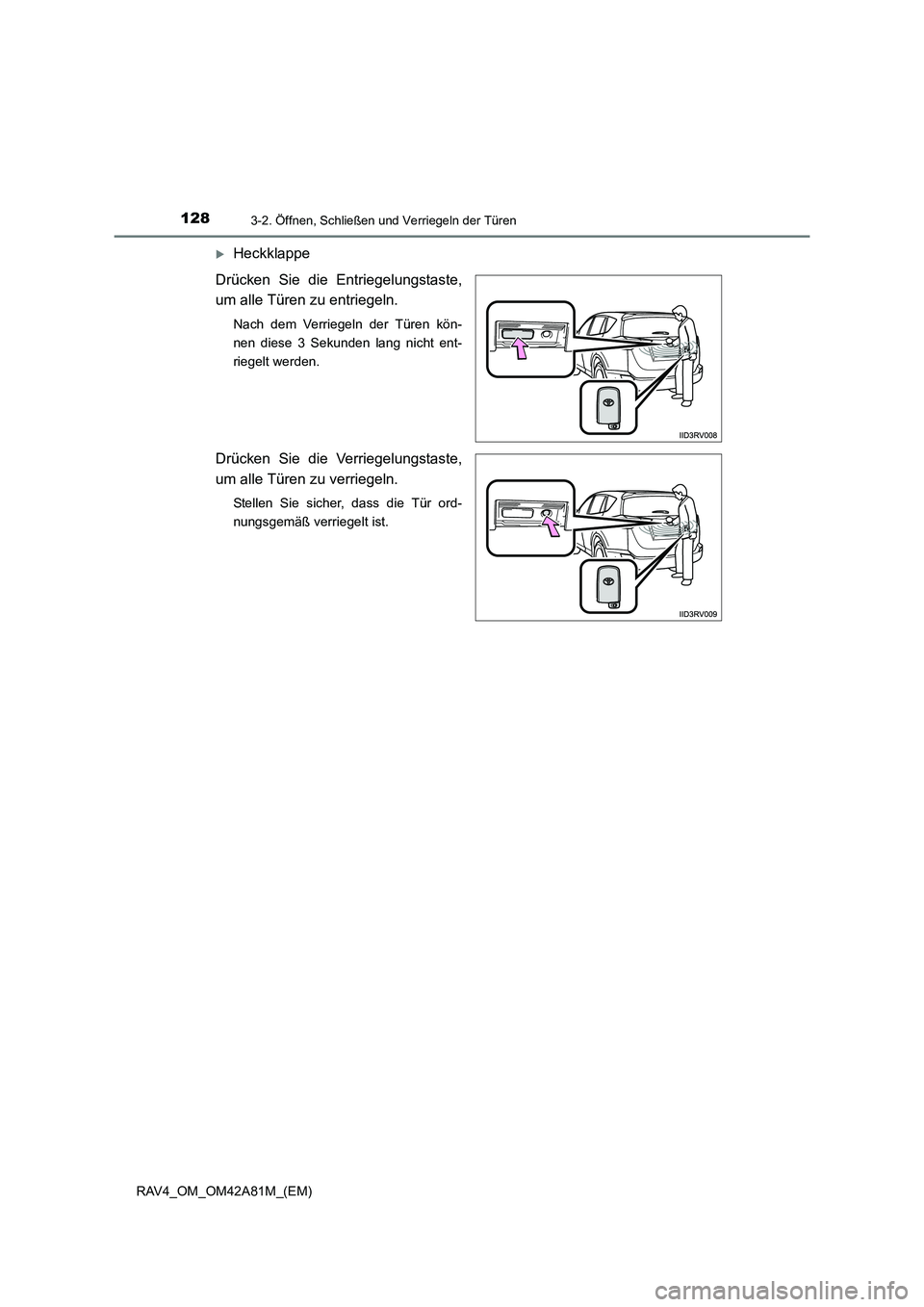

XHeckklappe
Drücken Sie die Entriegelungstaste,
um alle Türen zu entriegeln.
Nach dem Verriegeln der Türen kön-
nen diese 3 Sekunden lang nicht ent-
riegelt werden.
Drücken Sie die Verriegelungstaste,
um alle Türen zu verriegeln.
Stellen Sie sicher, dass die Tür ord-
nungsgemäß verriegelt ist.
