2015 TOYOTA RAV4 Betriebsanleitungen (in German)

729
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
XTyp A und B
*: Der empfohlene Reifendruck ist je nach Land unterschiedlich. Welcher Reifendruckfür Ihr Fahrzeug empfohlen wird, können Sie am Hinweisaufkleber zur Reifentrag-
fähigkeit ablesen. ( →S. 566)
XTy p C
XTy p D

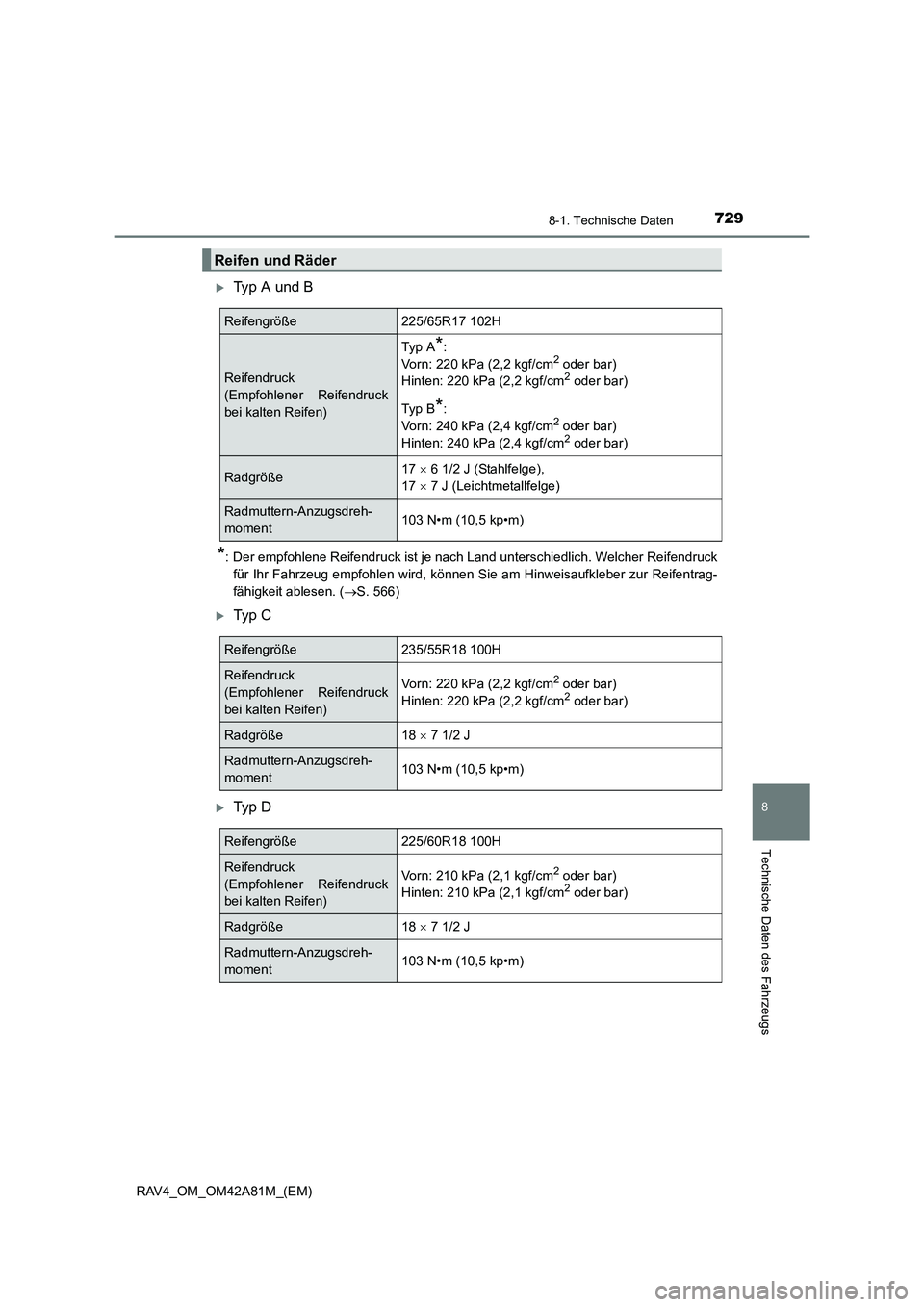

Reifen und Räder
Reifengröße225/65R17 102H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
Ty p A*:
Vorn: 220 kPa (2,2 kgf/cm2 oder bar)
Hinten: 220 kPa (2,2 kgf/cm2 oder bar)
Ty p B
*:
Vorn: 240 kPa (2,4 kgf/cm2 oder bar)
Hinten: 240 kPa (2,4 kgf/cm2 oder bar)
Radgröße17 × 6 1/2 J (Stahlfelge),
17 × 7 J (Leichtmetallfelge)
Radmuttern-Anzugsdreh-
moment103 N•m (10,5 kp•m)
Reifengröße235/55R18 100H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vorn: 220 kPa (2,2 kgf/cm2 oder bar)
Hinten: 220 kPa (2,2 kgf/cm2 oder bar)
Radgröße18 × 7 1/2 J
Radmuttern-Anzugsdreh-
moment103 N•m (10,5 kp•m)
Reifengröße225/60R18 100H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vorn: 210 kPa (2,1 kgf/cm2 oder bar)
Hinten: 210 kPa (2,1 kgf/cm2 oder bar)
Radgröße18 × 7 1/2 J
Radmuttern-Anzugsdreh-
moment103 N•m (10,5 kp•m)

7308-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

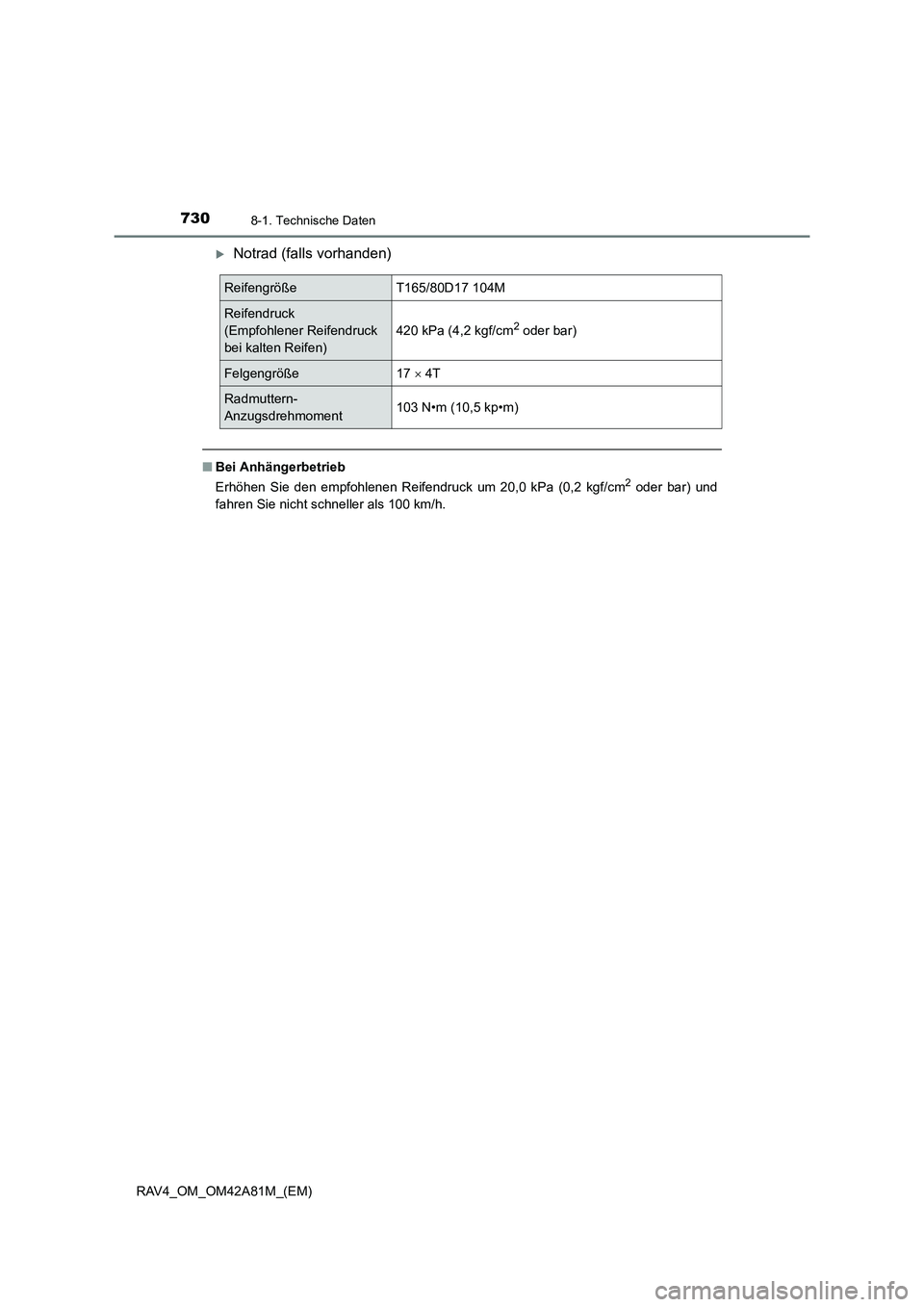

XNotrad (falls vorhanden)
■Bei Anhängerbetrieb
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
ReifengrößeT165/80D17 104M
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Felgengröße17 × 4T
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

731
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

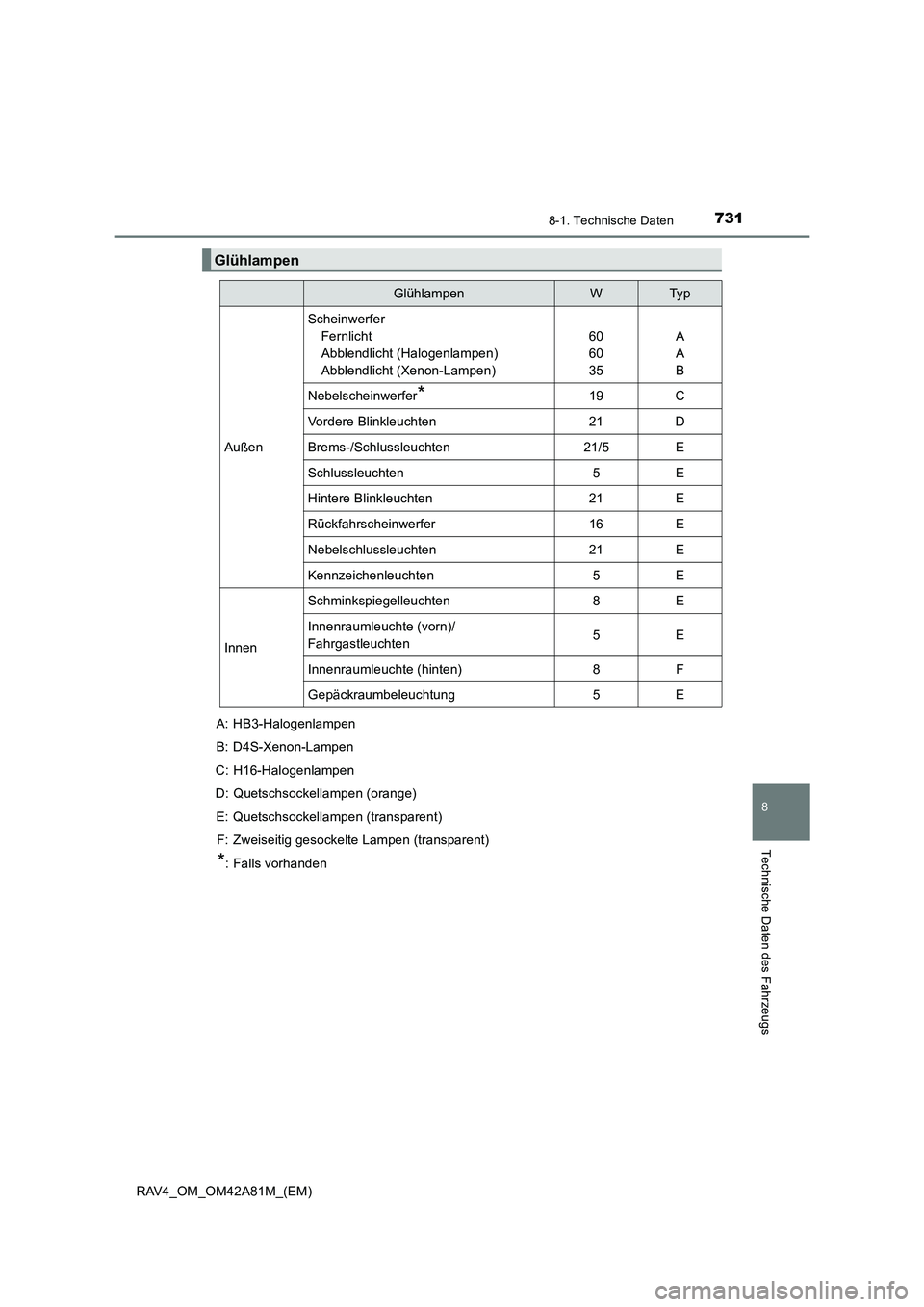

Glühlampen
GlühlampenWTy p
Außen
ScheinwerferFernlicht
Abblendlicht (Halogenlampen)
Abblendlicht (Xenon-Lampen)
60
60
35A
A
B
Nebelscheinwerfer*19C
Vordere Blinkleuchten21D
Brems-/Schlussleuchten21/5E
Schlussleuchten5E
Hintere Blinkleuchten21E
Rückfahrscheinwerfer16E
Nebelschlussleuchten21E
Kennzeichenleuchten5E
Innen
Schminkspiegelleuchten8E
Innenraumleuchte (vorn)/
Fahrgastleuchten5E
Innenraumleuchte (hinten)8F
Gepäckraumbeleuchtung5E
A: HB3-Halogenlampen
B: D4S-Xenon-Lampen
C: H16-Halogenlampen
D: Quetschsockellampen (orange) E: Quetschsockellampen (transparent)F: Zweiseitig gesockelte Lampen (transparent)
*: Falls vorhanden

7328-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

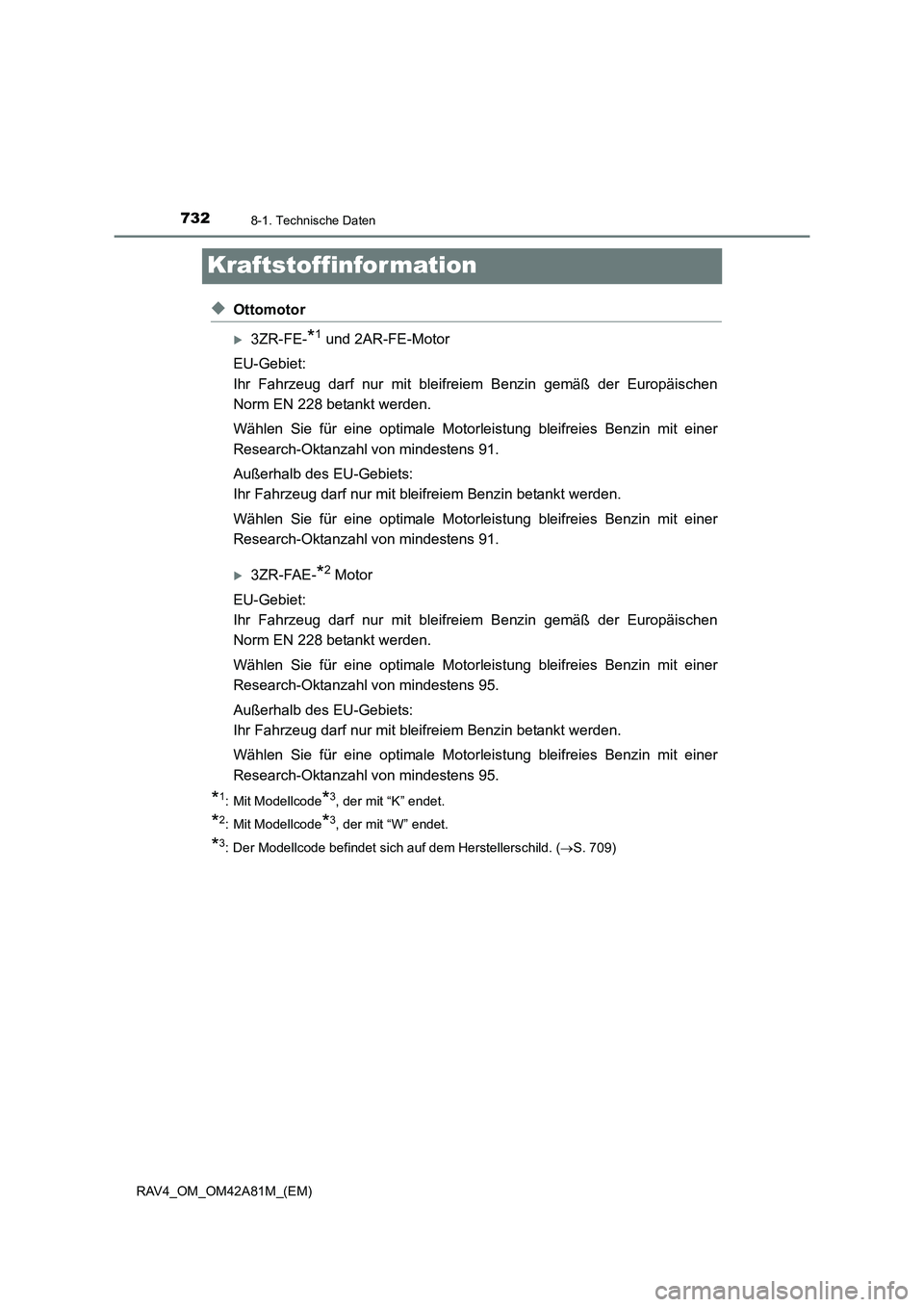

Kraftstoffinfor mation
◆Ottomotor
X3ZR-FE-*1 und 2AR-FE-Motor
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifrei em Benzin gemäß der Europäischen
Norm EN 228 betankt werden.
Wählen Sie für eine optimale Motorl eistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 91.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit blei freiem Benzin betankt werden.
Wählen Sie für eine optimale Motorl eistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 91.
X3ZR-FAE-*2 Motor
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifrei em Benzin gemäß der Europäischen
Norm EN 228 betankt werden.
Wählen Sie für eine optimale Motorl eistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit blei freiem Benzin betankt werden.
Wählen Sie für eine optimale Motorl eistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
*1: Mit Modellcode*3, der mit “K” endet.
*2: Mit Modellcode*3, der mit “W” endet.
*3: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)

733
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

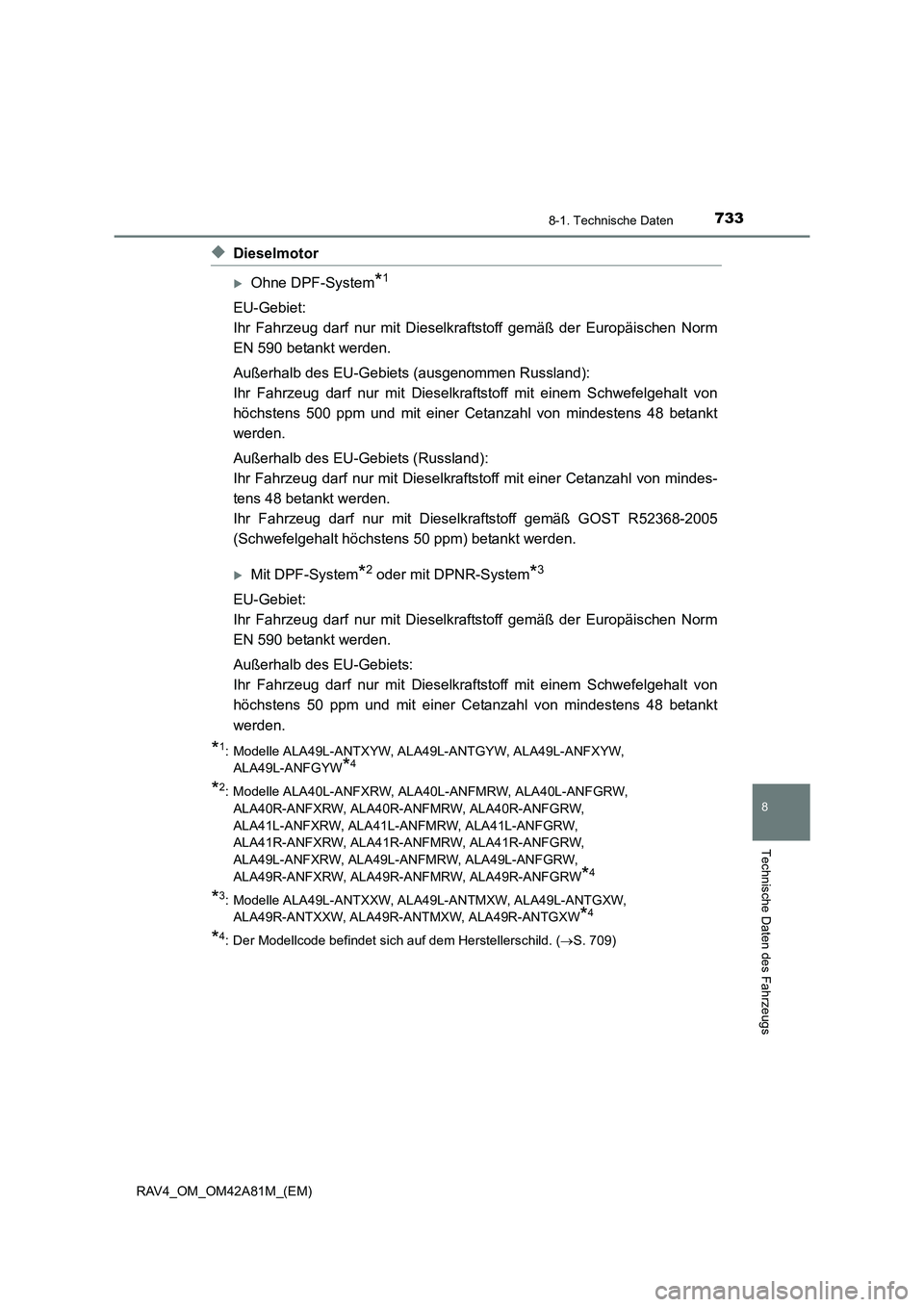

◆Dieselmotor
XOhne DPF-System*1
EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß der Europäischen Norm
EN 590 betankt werden.
Außerhalb des EU-Gebiets (ausgenommen Russland):
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einem Schwefelgehalt von
höchstens 500 ppm und mit einer Cetanzahl von mindestens 48 betankt
werden.
Außerhalb des EU-Gebiets (Russland):
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einer Cetanzahl von mindes-
tens 48 betankt werden.
Ihr Fahrzeug darf nur mit Diese lkraftstoff gemäß GOST R52368-2005
(Schwefelgehalt höchstens 50 ppm) betankt werden.
XMit DPF-System*2 oder mit DPNR-System*3
EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß der Europäischen Norm
EN 590 betankt werden.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit Dieselkraf tstoff mit einem Schwefelgehalt von
höchstens 50 ppm und mit einer Cetanzahl von mindestens 48 betankt
werden.
*1: Modelle ALA49L-ANTXYW, ALA 49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*4
*2: Modelle ALA40L-ANFXRW, ALA4 0L-ANFMRW, ALA40L-ANFGRW,
ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: Modelle ALA49L-ANTXXW, ALA 49L-ANTMXW, ALA49L-ANTGXW,
ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*4
*4: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)

7348-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

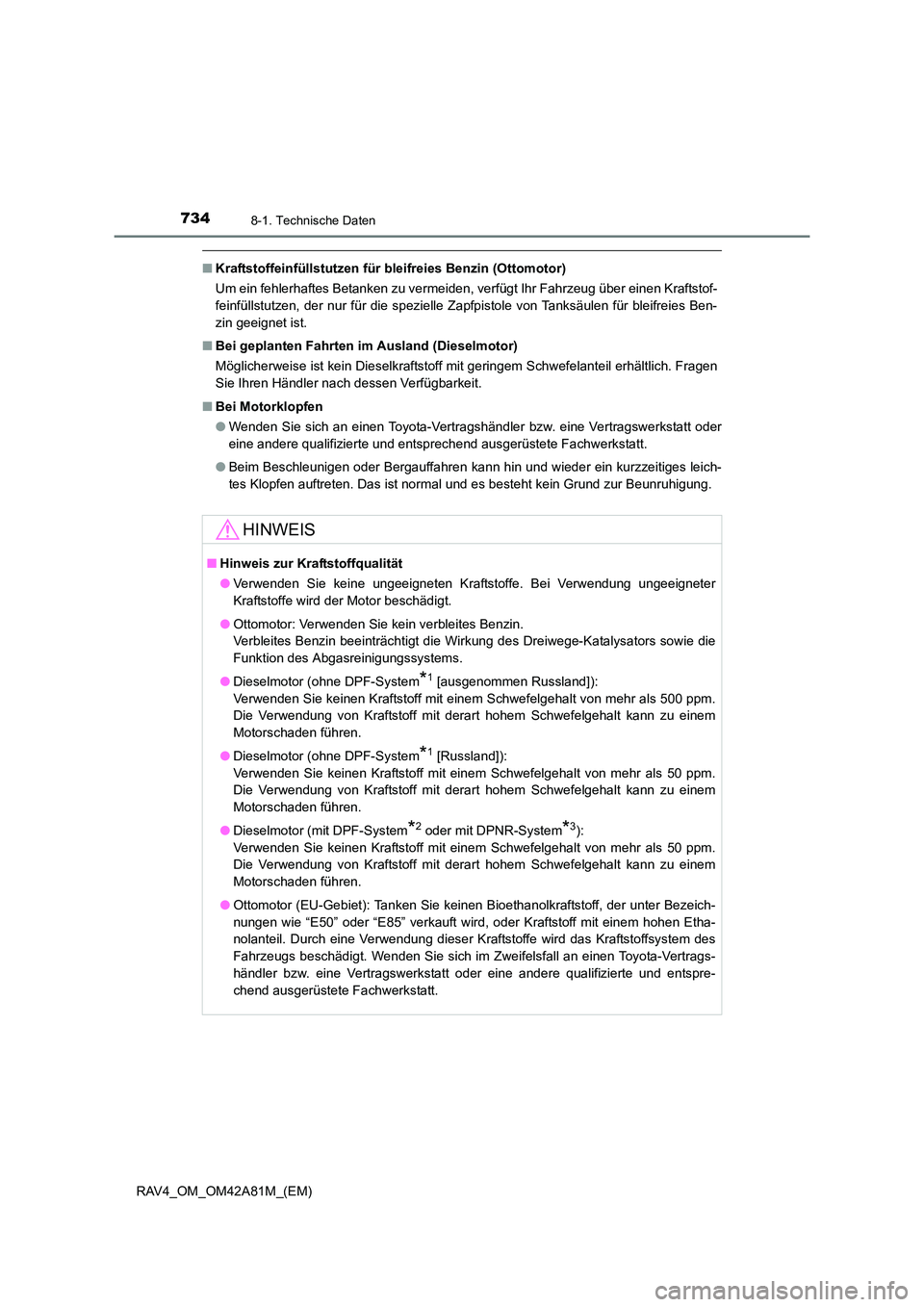

■Kraftstoffeinfüllstutzen für bleifreies Benzin (Ottomotor)
Um ein fehlerhaftes Betanken zu vermeiden, verfügt Ihr Fahrzeug über einen Kraftstof-
feinfüllstutzen, der nur für die spezielle Zapfpistole von Tanksäulen für bleifreies Ben-
zin geeignet ist.
■ Bei geplanten Fahrten im Ausland (Dieselmotor)
Möglicherweise ist kein Dieselkraftstoff mit geringem Schwefelanteil erhältlich. Fragen
Sie Ihren Händler nach dessen Verfügbarkeit.
■ Bei Motorklopfen
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
HINWEIS
■ Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Ottomotor: Verwenden Sie kein verbleites Benzin.
Verbleites Benzin beeinträchtigt die Wirkung des Dreiwege-Katalysators sowie die
Funktion des Abgasreinigungssystems.
● Dieselmotor (ohne DPF-System
*1 [ausgenommen Russland]):
Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr als 500 ppm.
Die Verwendung von Kraftstoff mit derart hohem Schwefelgehalt kann zu einem
Motorschaden führen.
● Dieselmotor (ohne DPF-System
*1 [Russland]):
Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr als 50 ppm.
Die Verwendung von Kraftstoff mit derart hohem Schwefelgehalt kann zu einem
Motorschaden führen.
● Dieselmotor (mit DPF-System
*2 oder mit DPNR-System*3):
Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr als 50 ppm.
Die Verwendung von Kraftstoff mit derart hohem Schwefelgehalt kann zu einem
Motorschaden führen.
● Ottomotor (EU-Gebiet): Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeich-
nungen wie “E50” oder “E85” verkauft wird , oder Kraftstoff mit einem hohen Etha-
nolanteil. Durch eine Verwendung dieser Kr aftstoffe wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.

735
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
RAV4_OM_OM42A81M_(EM)

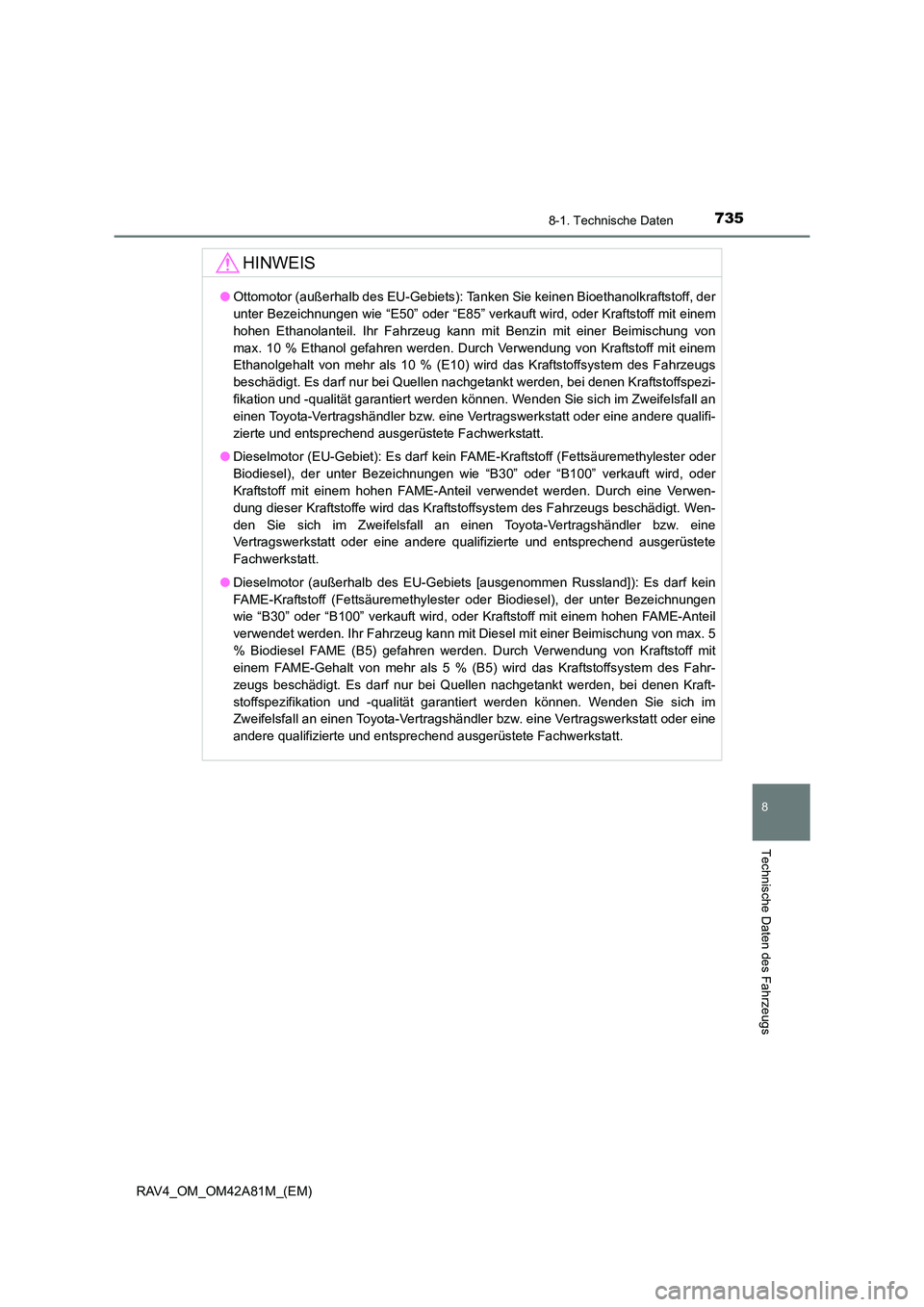

HINWEIS
●Ottomotor (außerhalb des EU-Gebiets): Tanken Sie keinen Bioethanolkraftstoff, der
unter Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem
hohen Ethanolanteil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von
max. 10 % Ethanol gefahren werden. Durch Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10 % (E10) wi rd das Kraftstoffsystem des Fahrzeugs
beschädigt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraftstoffspezi-
fikation und -qualität garantiert werden können. Wenden Sie sich im Zweifelsfall an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
● Dieselmotor (EU-Gebiet): Es darf kein FAME-Kraftstoff (Fettsäuremethylester oder
Biodiesel), der unter Bezeichnungen wie “B30” oder “B100” verkauft wird, oder
Kraftstoff mit einem hohen FAME-Anteil verwendet werden. Durch eine Verwen-
dung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs beschädigt. Wen-
den Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
● Dieselmotor (außerhalb des EU-Gebiets [ausgenommen Russland]): Es darf kein
FAME-Kraftstoff (Fettsäuremethylester oder Biodiesel), der unter Bezeichnungen
wie “B30” oder “B100” verkauft wird, oder Kraftstoff mit einem hohen FAME-Anteil
verwendet werden. Ihr Fahrzeug kann mit Diesel mit einer Beimischung von max. 5
% Biodiesel FAME (B5) gefahren werden. Durch Verwendung von Kraftstoff mit
einem FAME-Gehalt von mehr als 5 % (B5) wird das Kraftstoffsystem des Fahr-
zeugs beschädigt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraft-
stoffspezifikation und -qualität garantiert werden können. Wenden Sie sich im
Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.

7368-1. Technische Daten
RAV4_OM_OM42A81M_(EM)

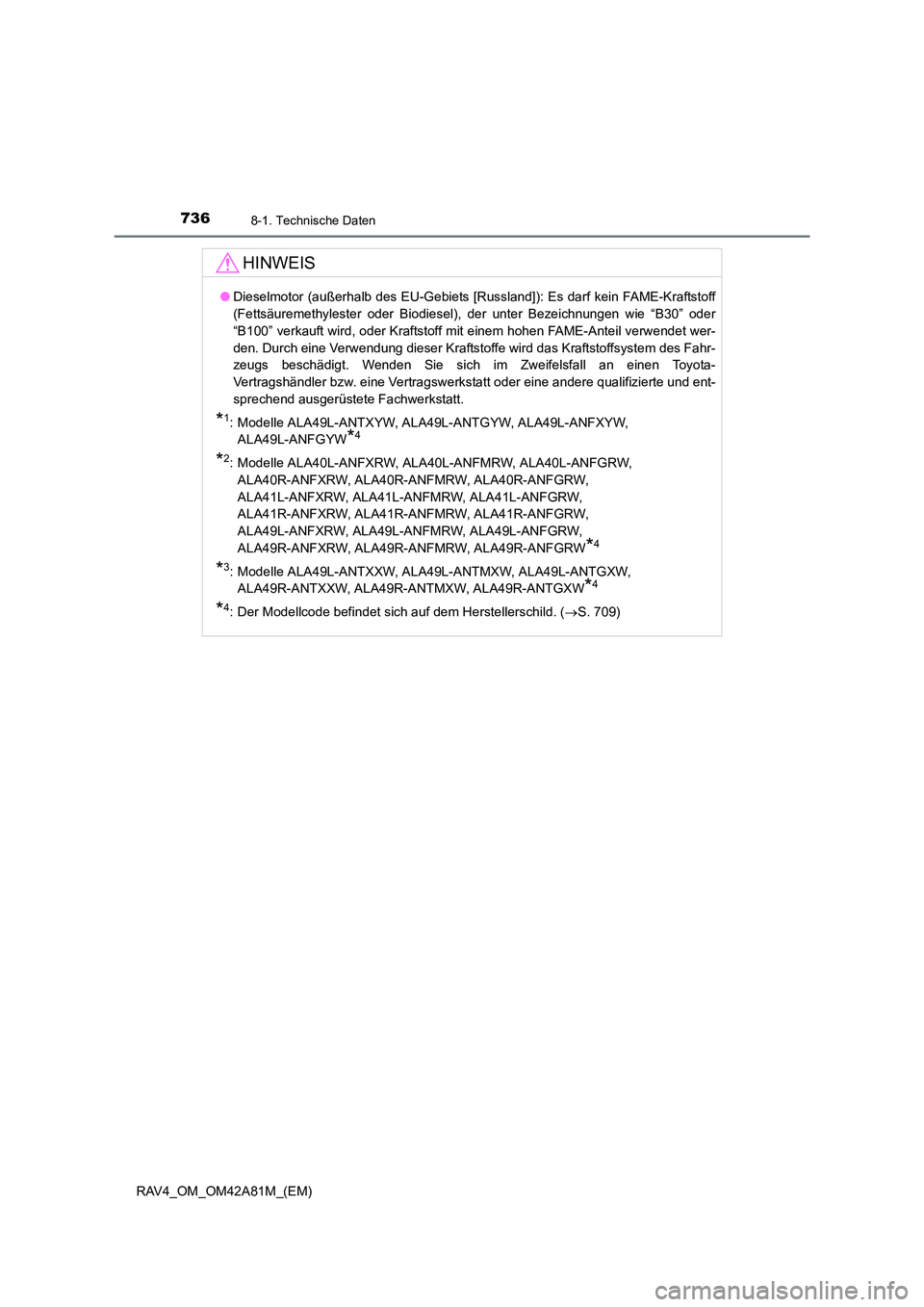

HINWEIS
●Dieselmotor (außerhalb des EU-Gebiets [Russland]): Es darf kein FAME-Kraftstoff
(Fettsäuremethylester oder Biodiesel), der unter Bezeichnungen wie “B30” oder
“B100” verkauft wird, oder Kraftstoff mit einem hohen FAME-Anteil verwendet wer-
den. Durch eine Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahr-
zeugs beschädigt. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt.
*1: Modelle ALA49L-ANTXYW, ALA4 9L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*4
*2: Modelle ALA40L-ANFXRW, ALA40L-ANFMRW, ALA40L-ANFGRW,
ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: Modelle ALA49L-ANTXXW, ALA49L-ANTMXW, ALA49L-ANTGXW, ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*4
*4: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)
