2015 TOYOTA RAV4 Betriebsanleitungen (in German)

3534-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)

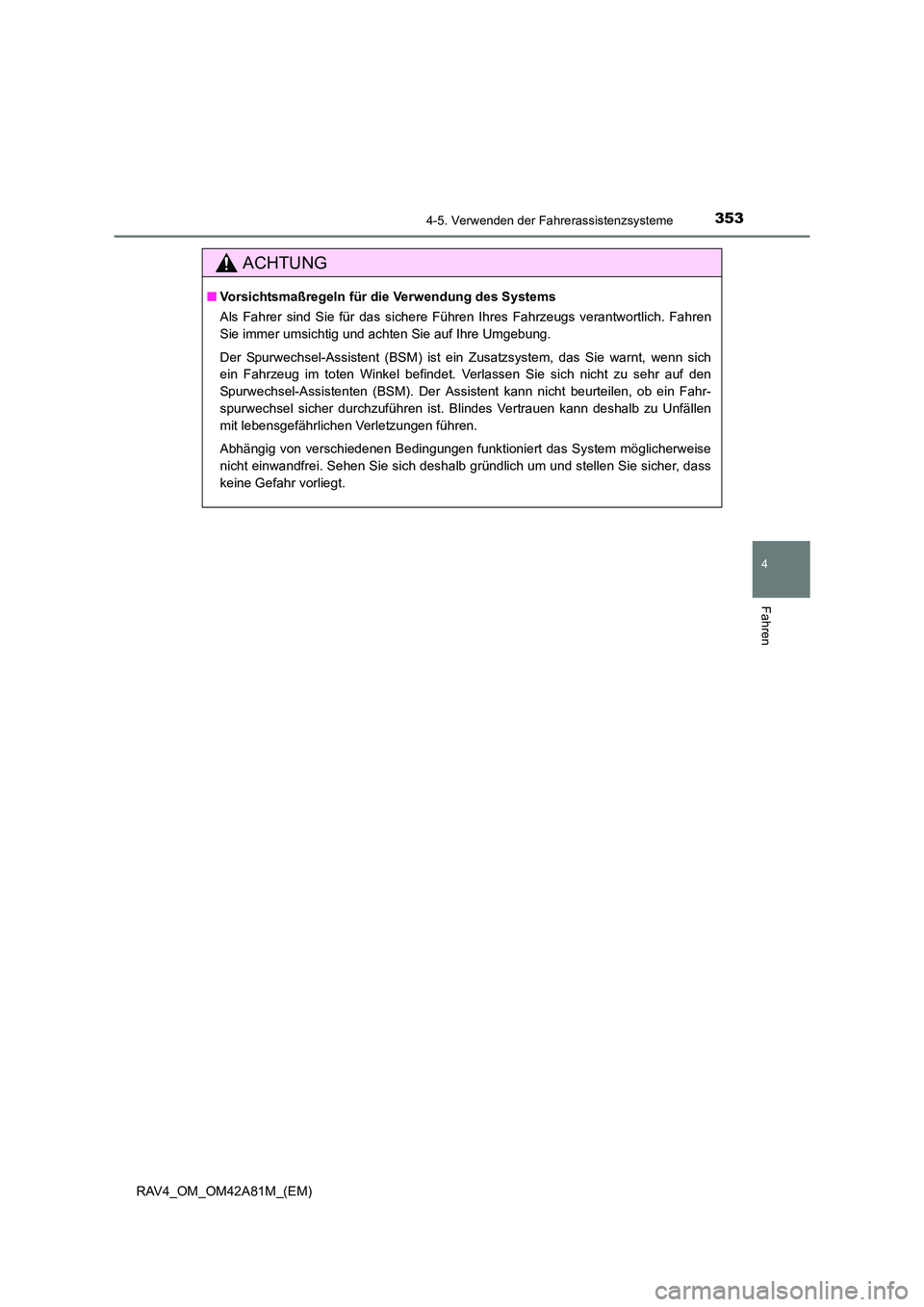

ACHTUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Fahren
Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Der Spurwechsel-Assistent (BSM) ist ei n Zusatzsystem, das Sie warnt, wenn sich
ein Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht zu sehr auf den
Spurwechsel-Assistenten (BSM). Der Assistent kann nicht beurteilen, ob ein Fahr-
spurwechsel sicher durchzuführen ist. Blindes Vertrauen kann deshalb zu Unfällen
mit lebensgefährlichen Verletzungen führen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.

3544-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)

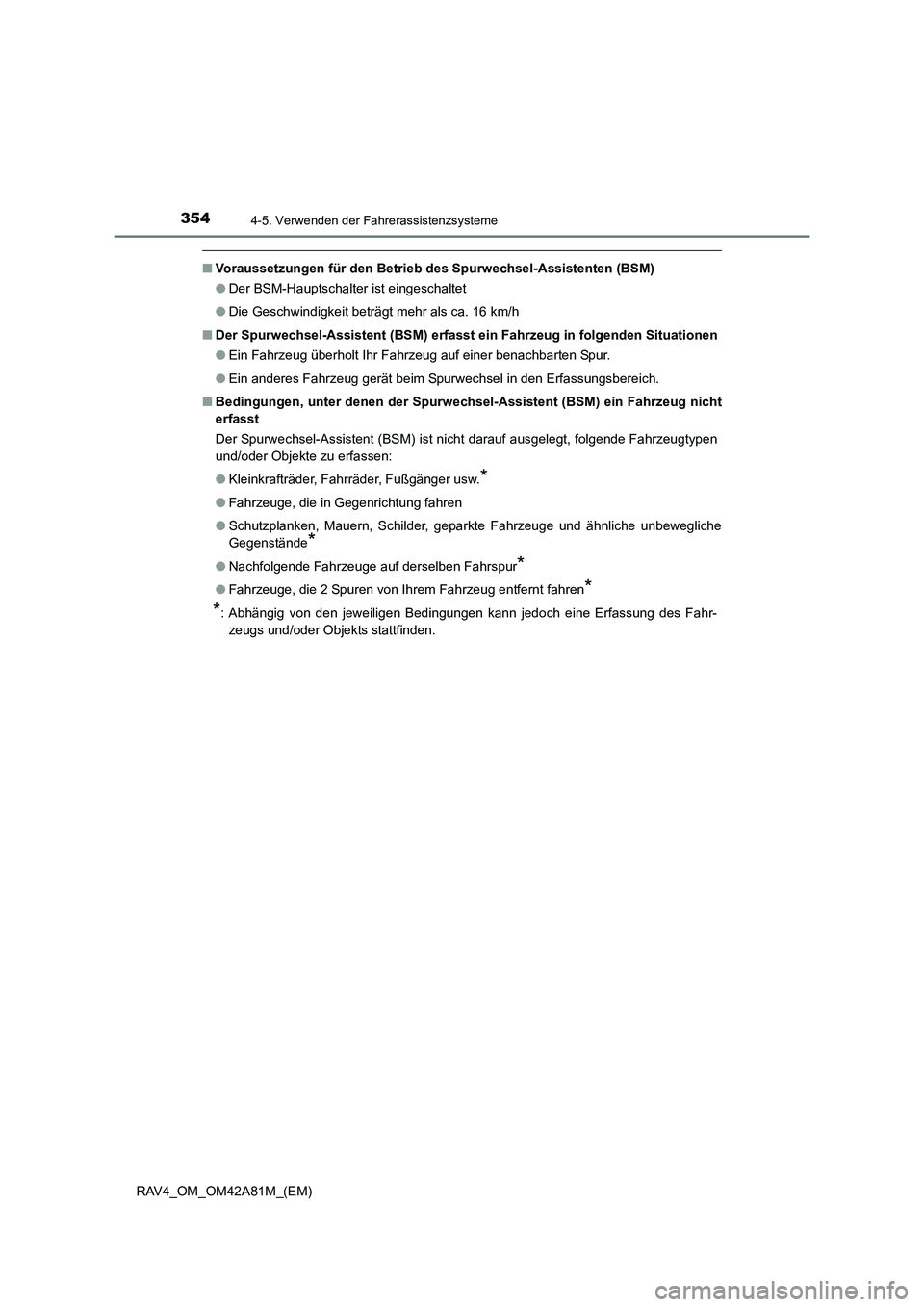

■Voraussetzungen für den Betrieb d es Spurwechsel-Assistenten (BSM)
● Der BSM-Hauptschalter ist eingeschaltet
● Die Geschwindigkeit beträgt mehr als ca. 16 km/h
■ Der Spurwechsel-Assistent (BSM) erfasst ein Fahrzeug in folgenden Situationen
● Ein Fahrzeug überholt Ihr Fahrzeug auf einer benachbarten Spur.
● Ein anderes Fahrzeug gerät beim Spurwechsel in den Erfassungsbereich.
■ Bedingungen, unter denen der Spurwechsel-Assistent (BSM) ein Fahrzeug nicht
erfasst
Der Spurwechsel-Assistent (BSM) ist nicht darauf ausgelegt, folgende Fahrzeugtypen
und/oder Objekte zu erfassen:
●Kleinkrafträder, Fahrräder, Fußgänger usw.
*
●Fahrzeuge, die in Gegenrichtung fahren
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände
*
●Nachfolgende Fahrzeuge auf derselben Fahrspur*
●Fahrzeuge, die 2 Spuren von Ih rem Fahrzeug entfernt fahren*
*
: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.

3554-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)■

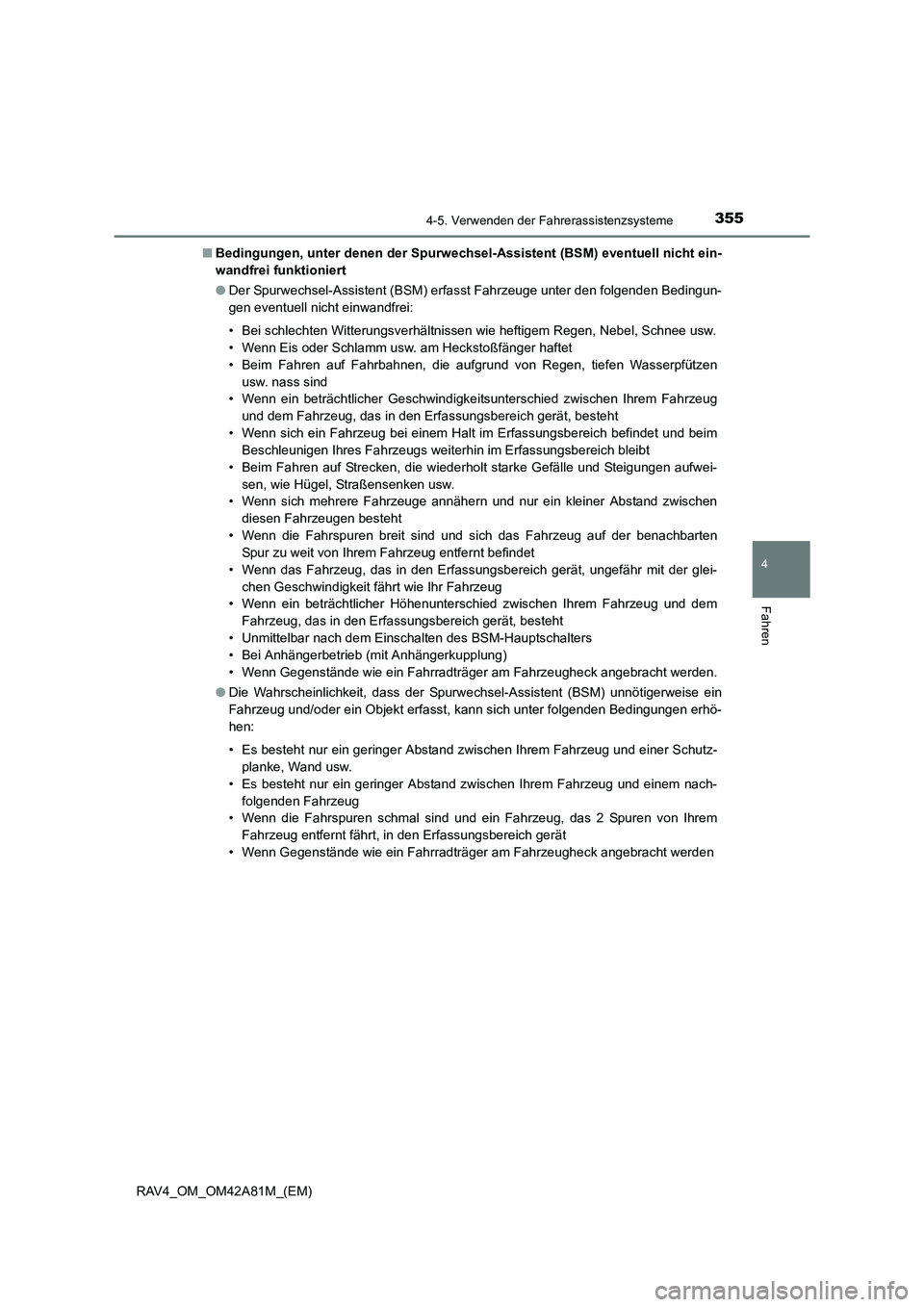

Bedingungen, unter denen der Spurwech sel-Assistent (BSM) eventuell nicht ein-
wandfrei funktioniert
● Der Spurwechsel-Assistent (BSM) erfasst Fahrzeuge unter den folgenden Bedingun-
gen eventuell nicht einwandfrei:
• Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee usw.
• Wenn Eis oder Schlamm usw. am Heckstoßfänger haftet
• Beim Fahren auf Fahrbahnen, die auf grund von Regen, tiefen Wasserpfützen
usw. nass sind
• Wenn ein beträchtlicher Geschwindigk eitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Wenn sich ein Fahrzeug bei einem Halt im Erfassungsbereich befindet und beim Beschleunigen Ihres Fahrzeugs weiterhin im Erfassungsbereich bleibt
• Beim Fahren auf Strecken, die wiederholt starke Gefälle und Steigungen aufwei-
sen, wie Hügel, Straßensenken usw.
• Wenn sich mehrere Fahrzeuge annähern und nur ein kleiner Abstand zwischen diesen Fahrzeugen besteht
• Wenn die Fahrspuren breit sind und si ch das Fahrzeug auf der benachbarten
Spur zu weit von Ihrem Fahrzeug entfernt befindet
• Wenn das Fahrzeug, das in den Erfassungsbereich gerät, ungefähr mit der glei-
chen Geschwindigkeit fährt wie Ihr Fahrzeug
• Wenn ein beträchtlicher Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erfassungsbereich gerät, besteht
• Unmittelbar nach dem Einschalten des BSM-Hauptschalters
• Bei Anhängerbetrieb (mit Anhängerkupplung)
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden.
● Die Wahrscheinlichkeit, dass der Spurwechsel-Assistent (BSM) unnötigerweise ein
Fahrzeug und/oder ein Objekt erfasst, k ann sich unter folgenden Bedingungen erhö-
hen:
• Es besteht nur ein geringer Abstand zwischen Ihrem Fahrzeug und einer Schutz- planke, Wand usw.
• Es besteht nur ein geringer Abstand zwischen Ihrem Fahrzeug und einem nach- folgenden Fahrzeug
• Wenn die Fahrspuren schmal sind und ein Fahrzeug, das 2 Spuren von Ihrem
Fahrzeug entfernt fährt, in den Erfassungsbereich gerät
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden

3564-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)

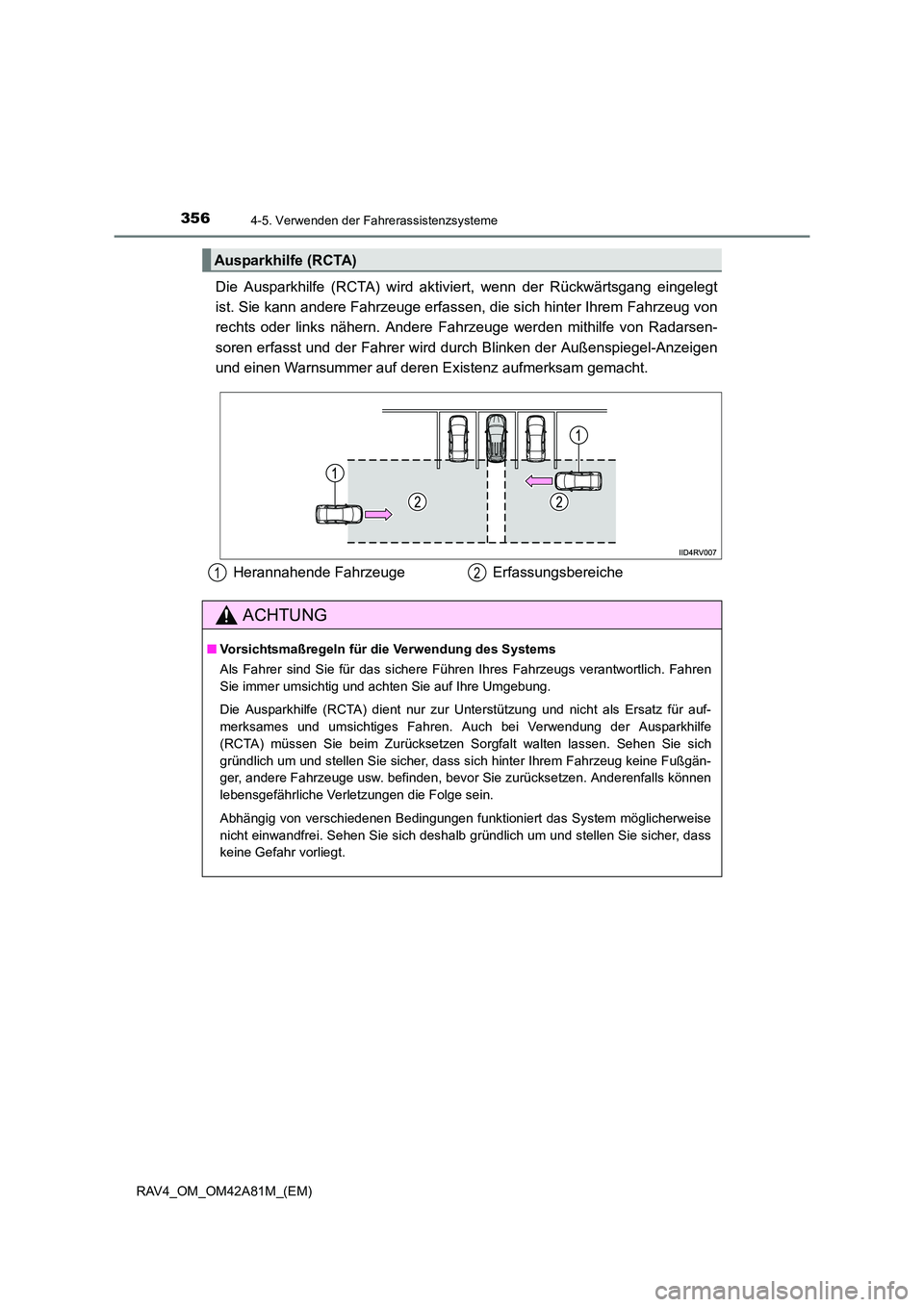

Die Ausparkhilfe (RCTA) wird aktiviert, wenn der Rückwärtsgang eingelegt
ist. Sie kann andere Fahrzeuge erfassen, die sich hinter Ihrem Fahrzeug von
rechts oder links nähern. Andere Fahrzeuge werden mithilfe von Radarsen-
soren erfasst und der Fahrer wird du rch Blinken der Außenspiegel-Anzeigen
und einen Warnsummer auf deren Existenz aufmerksam gemacht.
Ausparkhilfe (RCTA)
Herannahende Fahrzeuge Erfassungsbereiche12
ACHTUNG
■ Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Fahren
Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Die Ausparkhilfe (RCTA) dient nur zur Unterstützung und nicht als Ersatz für auf-
merksames und umsichtiges Fahren. Auch bei Verwendung der Ausparkhilfe
(RCTA) müssen Sie beim Zurücksetzen Sorgfalt walten lassen. Sehen Sie sich
gründlich um und stellen Sie sicher, dass sich hinter Ihrem Fahrzeug keine Fußgän-
ger, andere Fahrzeuge usw. befinden, bevor Sie zurücksetzen. Anderenfalls können
lebensgefährliche Verletzungen die Folge sein.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.

3574-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)

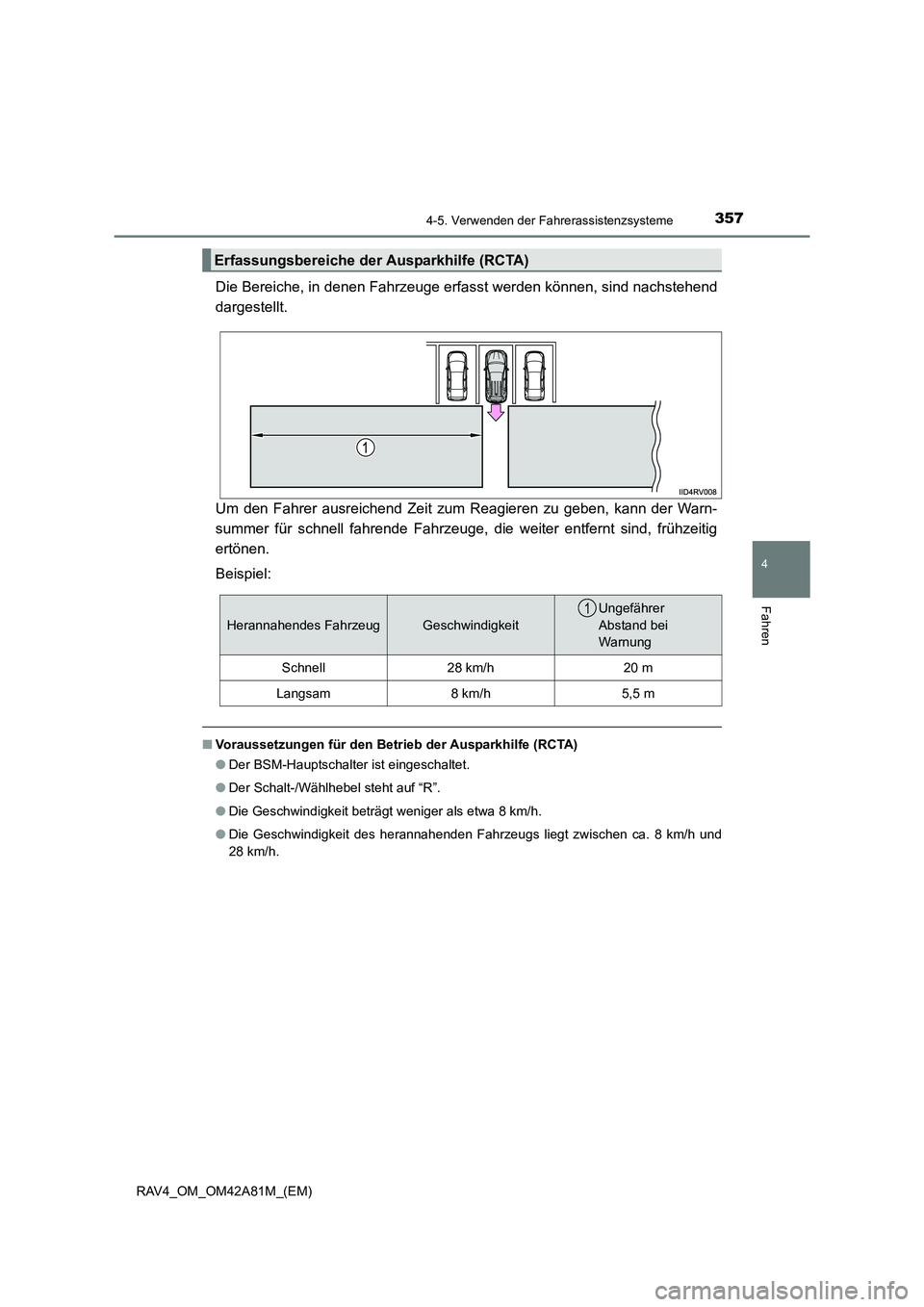

Die Bereiche, in denen Fahrzeuge erfasst werden können, sind nachstehend
dargestellt.
Um den Fahrer ausreichend Zeit zum Reagieren zu geben, kann der Warn-
summer für schnell fahrende Fahrzeuge, die weiter entfernt sind, frühzeitig
ertönen.
Beispiel:
■Voraussetzungen für den Betr ieb der Ausparkhilfe (RCTA)
● Der BSM-Hauptschalter ist eingeschaltet.
● Der Schalt-/Wählhebel steht auf “R”.
● Die Geschwindigkeit beträgt weniger als etwa 8 km/h.
● Die Geschwindigkeit des herannahenden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
Erfassungsbereiche der Ausparkhilfe (RCTA)
Herannahendes FahrzeugGeschwindigkeit
Ungefährer
Abstand bei
Warnung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

3584-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)■

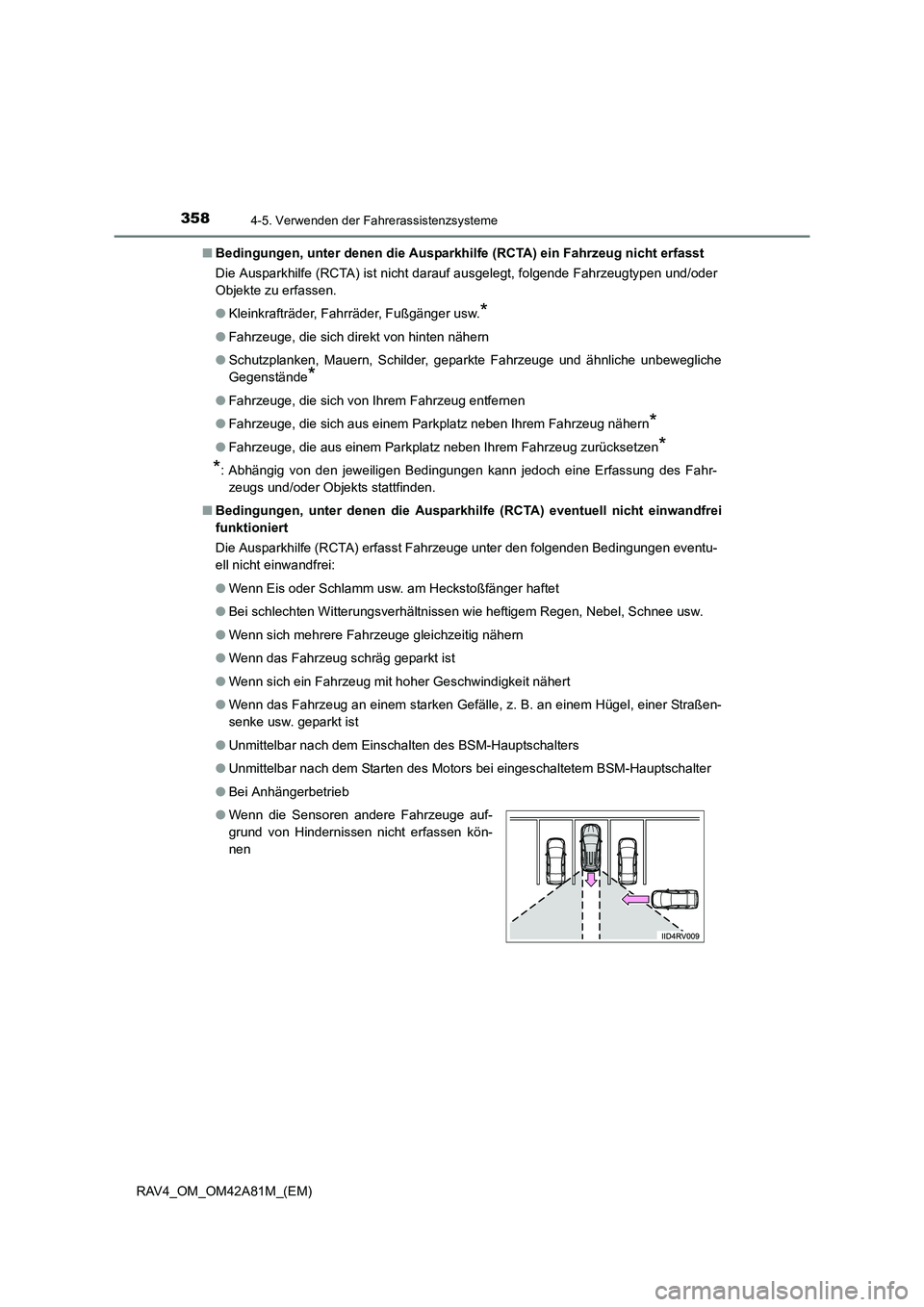

Bedingungen, unter denen die Ausparkhilfe (RCTA) ein Fahrzeug nicht erfasst
Die Ausparkhilfe (RCTA) ist nicht darauf ausgelegt, folgende Fahrzeugtypen und/oder
Objekte zu erfassen.
●Kleinkrafträder, Fahrräder, Fußgänger usw.
*
●Fahrzeuge, die sich direkt von hinten nähern
● Schutzplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche unbewegliche
Gegenstände
*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
● Fahrzeuge, die sich aus einem Pa rkplatz neben Ihrem Fahrzeug nähern
*
●Fahrzeuge, die aus einem Parkplatz neben Ihrem Fahrzeug zurücksetzen*
*
: Abhängig von den jeweiligen Bedingungen kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■ Bedingungen, unter denen die Ausparkhil fe (RCTA) eventuell nicht einwandfrei
funktioniert
Die Ausparkhilfe (RCTA) erfasst Fahrz euge unter den folgenden Bedingungen eventu-
ell nicht einwandfrei:
● Wenn Eis oder Schlamm usw. am Heckstoßfänger haftet
● Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee usw.
● Wenn sich mehrere Fahrzeuge gleichzeitig nähern
● Wenn das Fahrzeug schräg geparkt ist
● Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
● Wenn das Fahrzeug an einem starken Gefälle, z. B. an einem Hügel, einer Straßen-
senke usw. geparkt ist
● Unmittelbar nach dem Einschalten des BSM-Hauptschalters
● Unmittelbar nach dem Starten des Motors bei eingeschaltetem BSM-Hauptschalter
● Bei Anhängerbetrieb
● Wenn die Sensoren andere Fahrzeuge auf-
grund von Hindernissen nicht erfassen kön-
nen

359
4
4-6. Fahrhinweise
Fahren
RAV4_OM_OM42A81M_(EM)

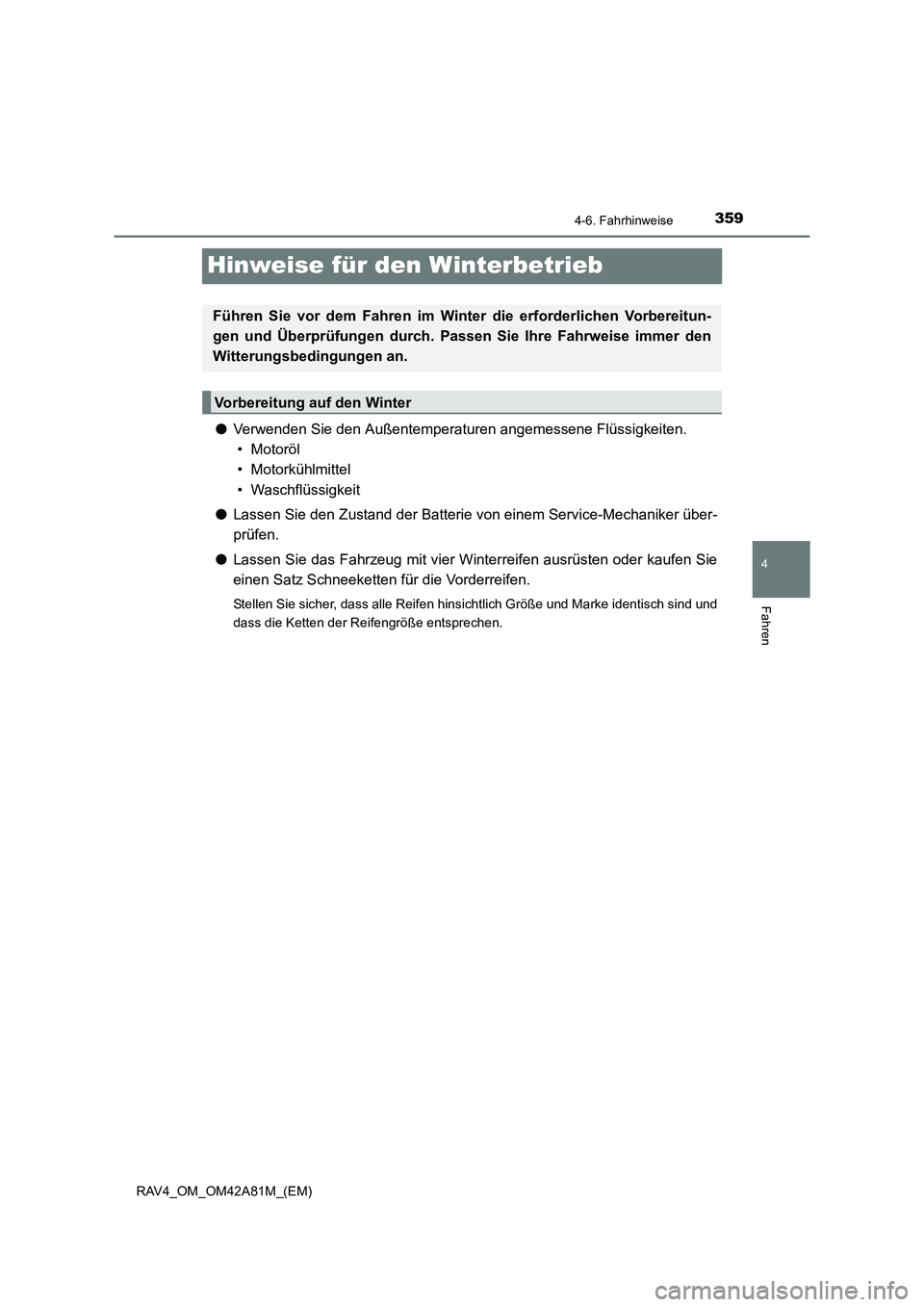

Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motorkühlmittel
• Waschflüssigkeit
● Lassen Sie den Zustand der Batterie von einem Service-Mechaniker über-
prüfen.
● Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe und Marke identisch sind und
dass die Ketten der Reifengröße entsprechen.
Führen Sie vor dem Fahren im Winter die erforderlichen Vorbereitun-
gen und Überprüfungen durch. Passen Sie Ihre Fahrweise immer den
Witterungsbedingungen an.
Vorbereitung auf den Winter

3604-6. Fahrhinweise
RAV4_OM_OM42A81M_(EM)

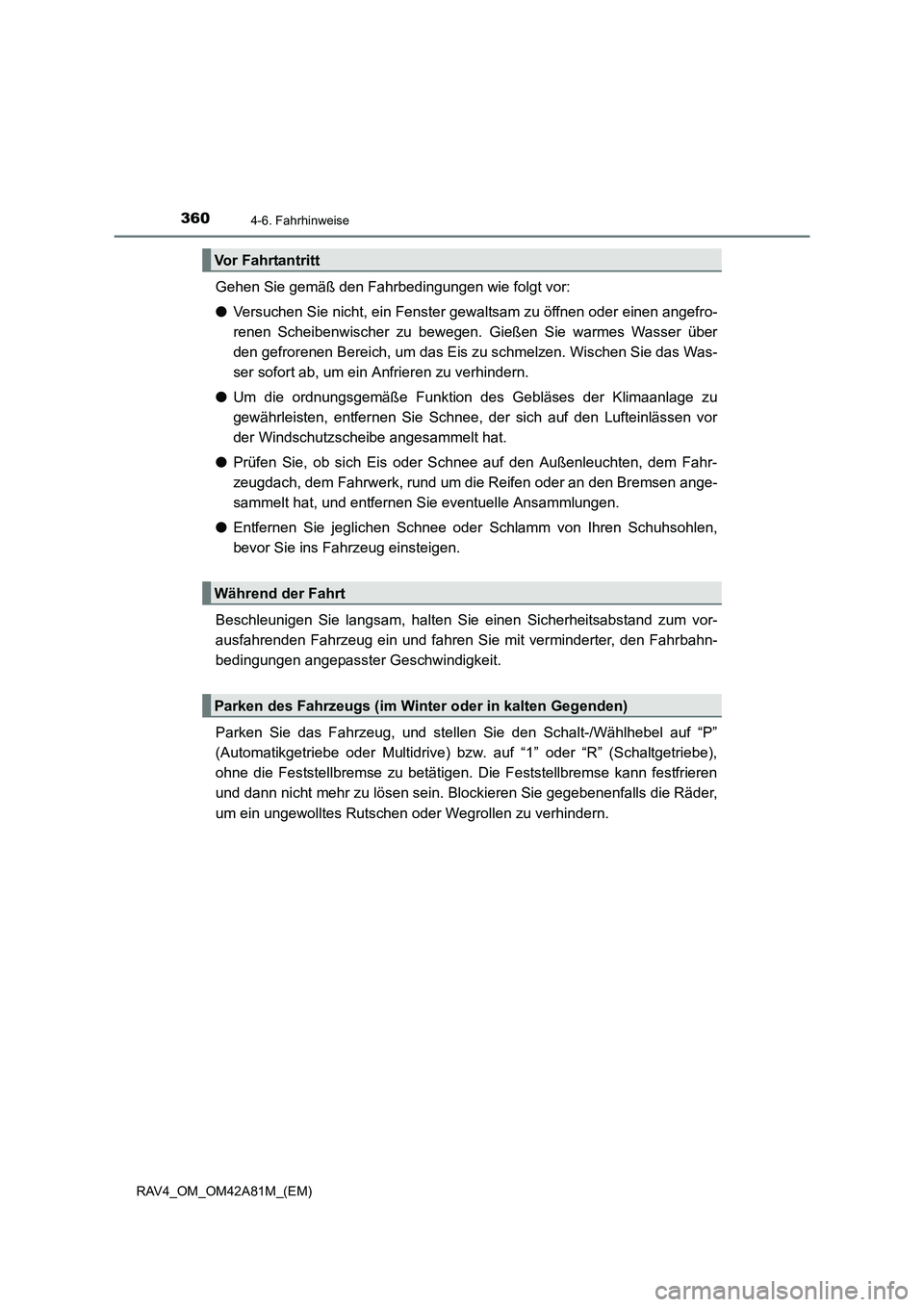

Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewaltsam zu öffnen oder einen angefro-
renen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über
den gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Was-
ser sofort ab, um ein Anfrieren zu verhindern.
● Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor
der Windschutzscheibe angesammelt hat.
● Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um die Reifen oder an den Bremsen ange-
sammelt hat, und entfernen Sie eventuelle Ansammlungen.
● Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Beschleunigen Sie langsam, halten Sie einen Sicherheitsabstand zum vor-
ausfahrenden Fahrzeug ein und fahren Sie mit verminderter, den Fahrbahn-
bedingungen angepasster Geschwindigkeit.
Parken Sie das Fahrzeug, und stellen Sie den Schalt-/Wählhebel auf “P”
(Automatikgetriebe oder Multidrive) bzw. auf “1” oder “R” (Schaltgetriebe),
ohne die Feststellbremse zu betätigen. Die Feststellbremse kann festfrieren
und dann nicht mehr zu lösen sein. Blockieren Sie gegebenenfalls die Räder,
um ein ungewolltes Rutschen oder Wegrollen zu verhindern.
Vor Fahrtantritt
Während der Fahrt
Parken des Fahrzeugs (im Wint er oder in kalten Gegenden)
