2015 TOYOTA RAV4 Betriebsanleitungen (in German)

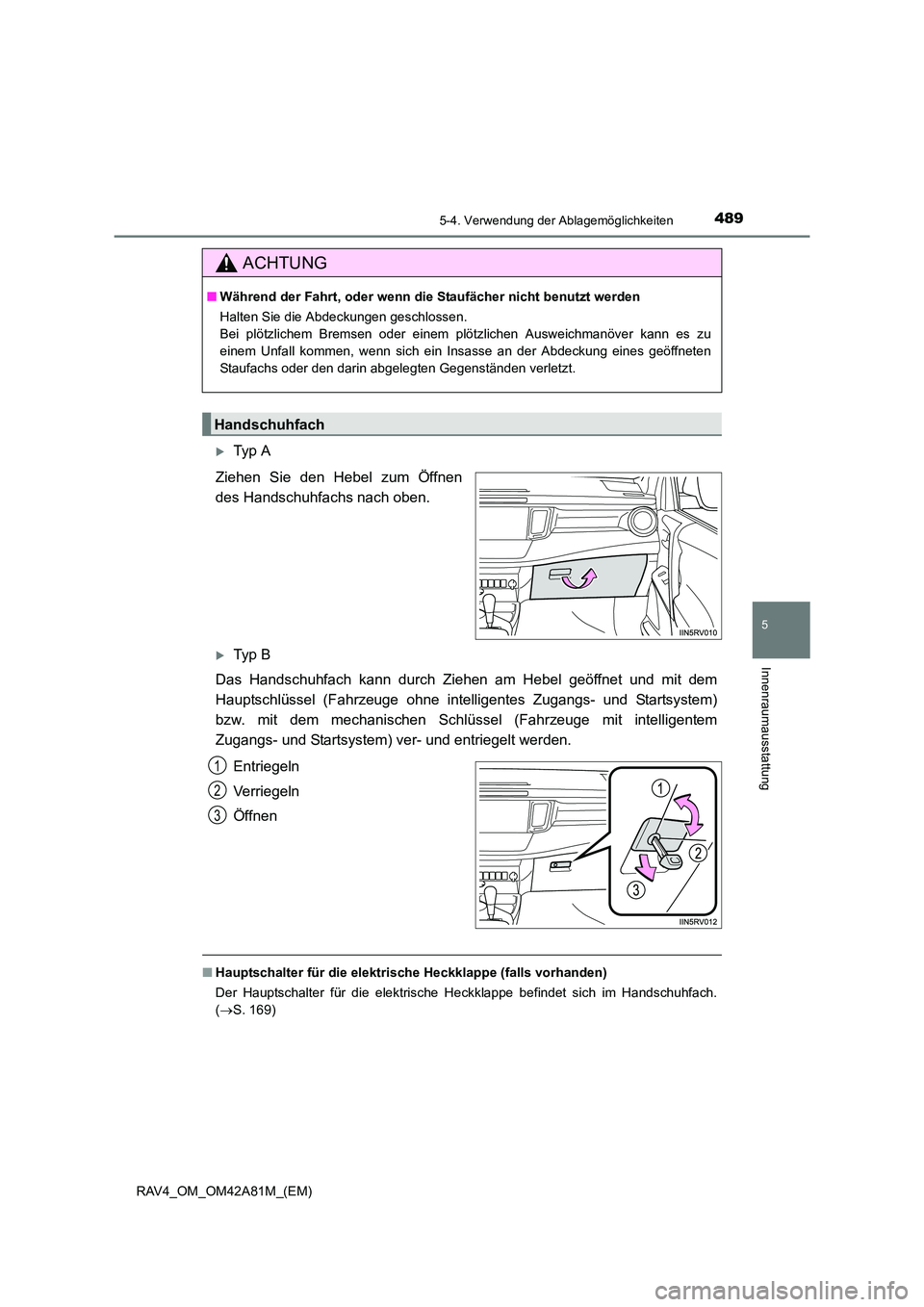

4895-4. Verwendung der Ablagemöglichkeiten
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)
XTy p A
Ziehen Sie den Hebel zum Öffnen
des Handschuhfachs nach oben.
XTy p B
Das Handschuhfach kann durch Ziehen am Hebel geöffnet und mit dem
Hauptschlüssel (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. mit dem mechanischen Schlüssel (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) ver- und entriegelt werden.
Entriegeln
Verriegeln
Öffnen
■Hauptschalter für die elektrische Heckklappe (falls vorhanden)
Der Hauptschalter für die elektrische Heckklappe befindet sich im Handschuhfach.
(→ S. 169)
ACHTUNG
■ Während der Fahrt, oder wenn die Staufächer nicht benutzt werden
Halten Sie die Abdeckungen geschlossen.
Bei plötzlichem Bremsen oder einem plötzlichen Ausweichmanöver kann es zu
einem Unfall kommen, wenn sich ein Insasse an der Abdeckung eines geöffneten
Staufachs oder den darin abgelegten Gegenständen verletzt.
Handschuhfach
1
2
3

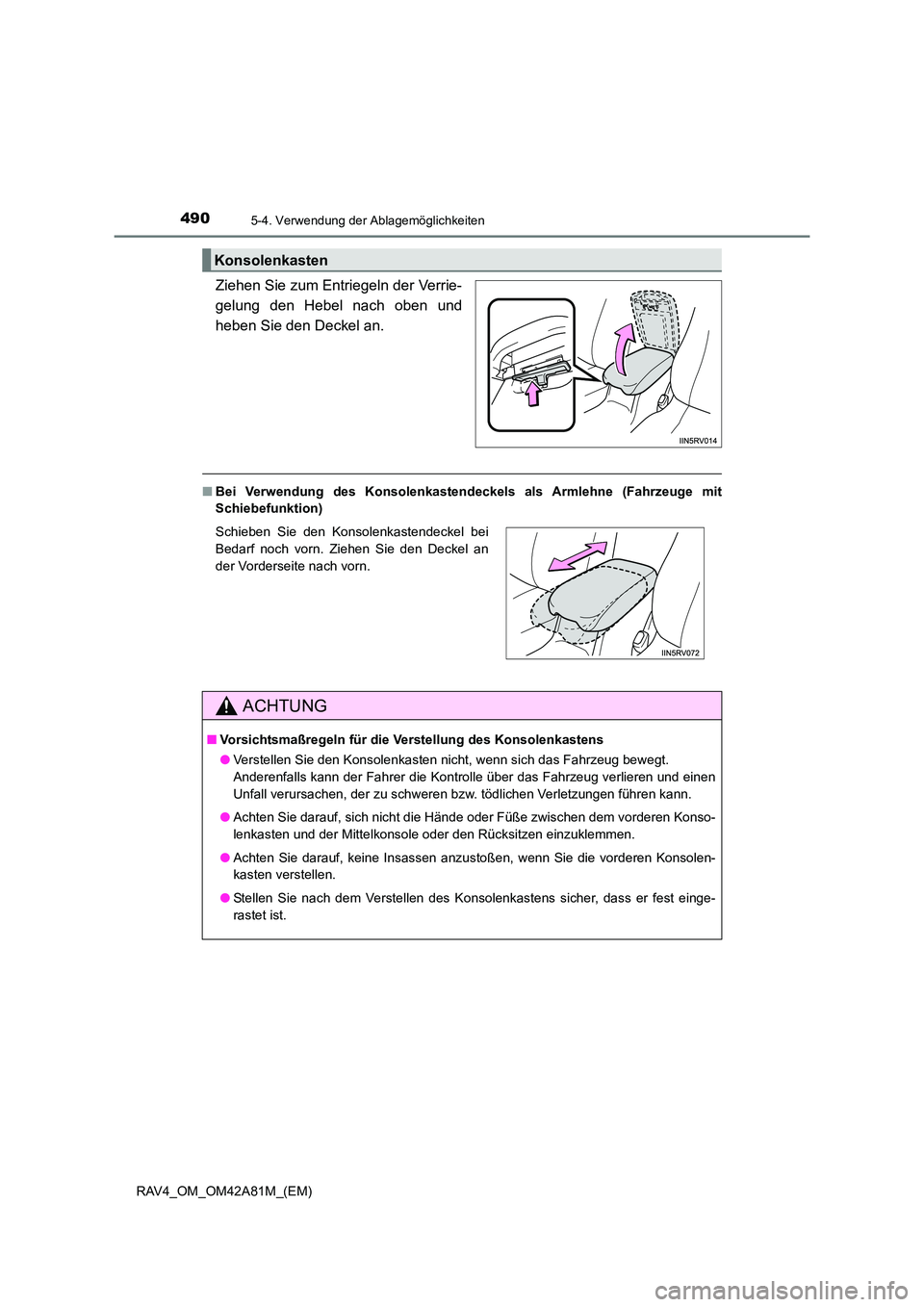

490
RAV4_OM_OM42A81M_(EM)
5-4. Verwendung der Ablagemöglichkeiten
Ziehen Sie zum Entriegeln der Verrie-
gelung den Hebel nach oben und
heben Sie den Deckel an.
■Bei Verwendung des Konsolenkastend eckels als Armlehne (Fahrzeuge mit
Schiebefunktion)
Konsolenkasten
Schieben Sie den Konsolenkastendeckel bei
Bedarf noch vorn. Ziehen Sie den Deckel an
der Vorderseite nach vorn.
ACHTUNG
■ Vorsichtsmaßregeln für die Verstellung des Konsolenkastens
●Verstellen Sie den Konsolenkasten nicht, wenn sich das Fahrzeug bewegt.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu schweren bzw. tödlichen Verletzungen führen kann.
● Achten Sie darauf, sich nicht die Hände od er Füße zwischen dem vorderen Konso-
lenkasten und der Mittelkonsole oder den Rücksitzen einzuklemmen.
● Achten Sie darauf, keine Insassen anzustoßen, wenn Sie die vorderen Konsolen-
kasten verstellen.
● Stellen Sie nach dem Verstellen des Konsolenkastens sicher, dass er fest einge-
rastet ist.

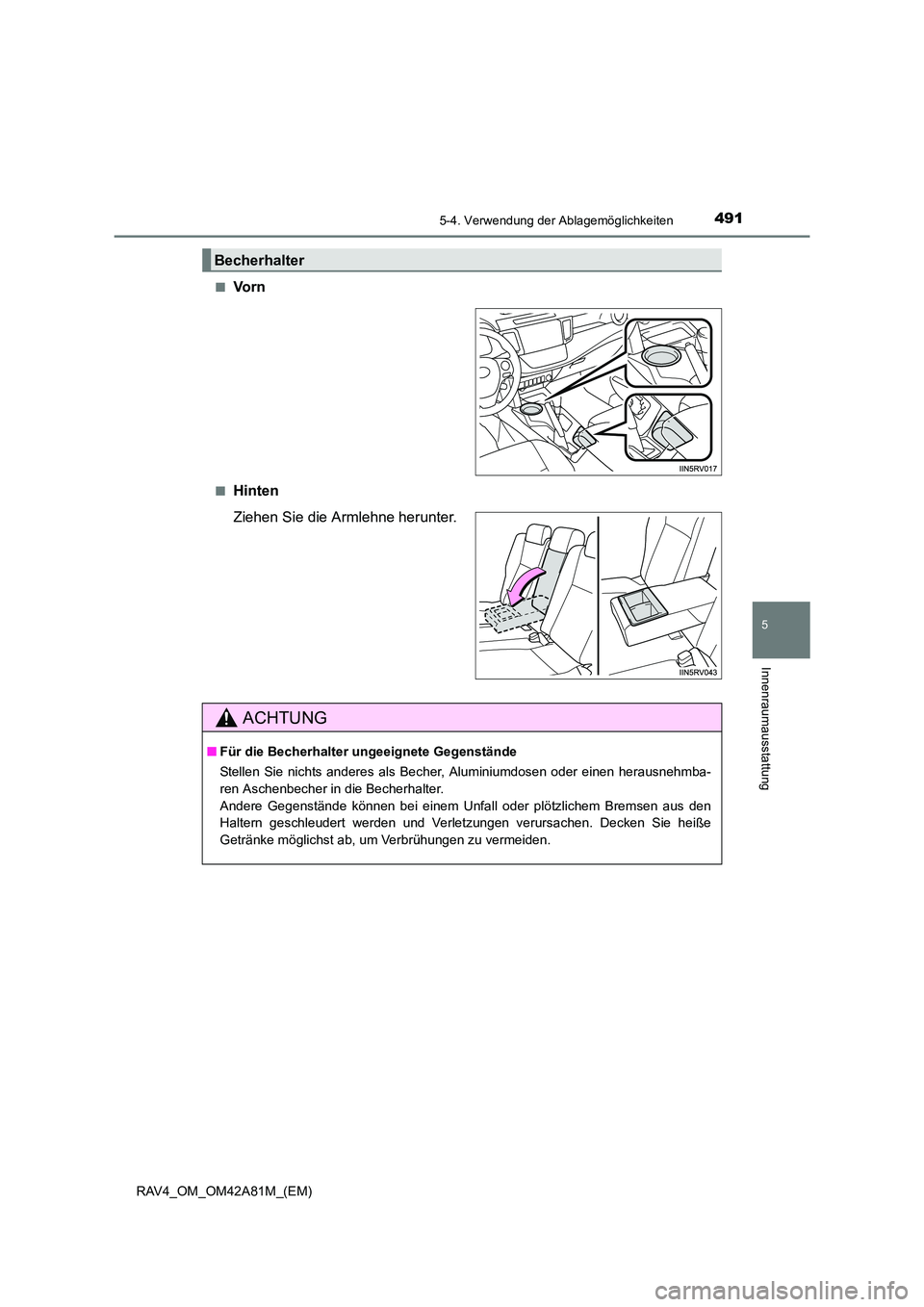

4915-4. Verwendung der Ablagemöglichkeiten
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)■
Vo r n
■Hinten
Ziehen Sie die Armlehne herunter.
Becherhalter
ACHTUNG
■
Für die Becherhalter ungeeignete Gegenstände
Stellen Sie nichts anderes als Becher, Aluminiumdosen oder einen herausnehmba-
ren Aschenbecher in die Becherhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den
Haltern geschleudert werden und Verletzungen verursachen. Decken Sie heiße
Getränke möglichst ab, um Verbrühungen zu vermeiden.

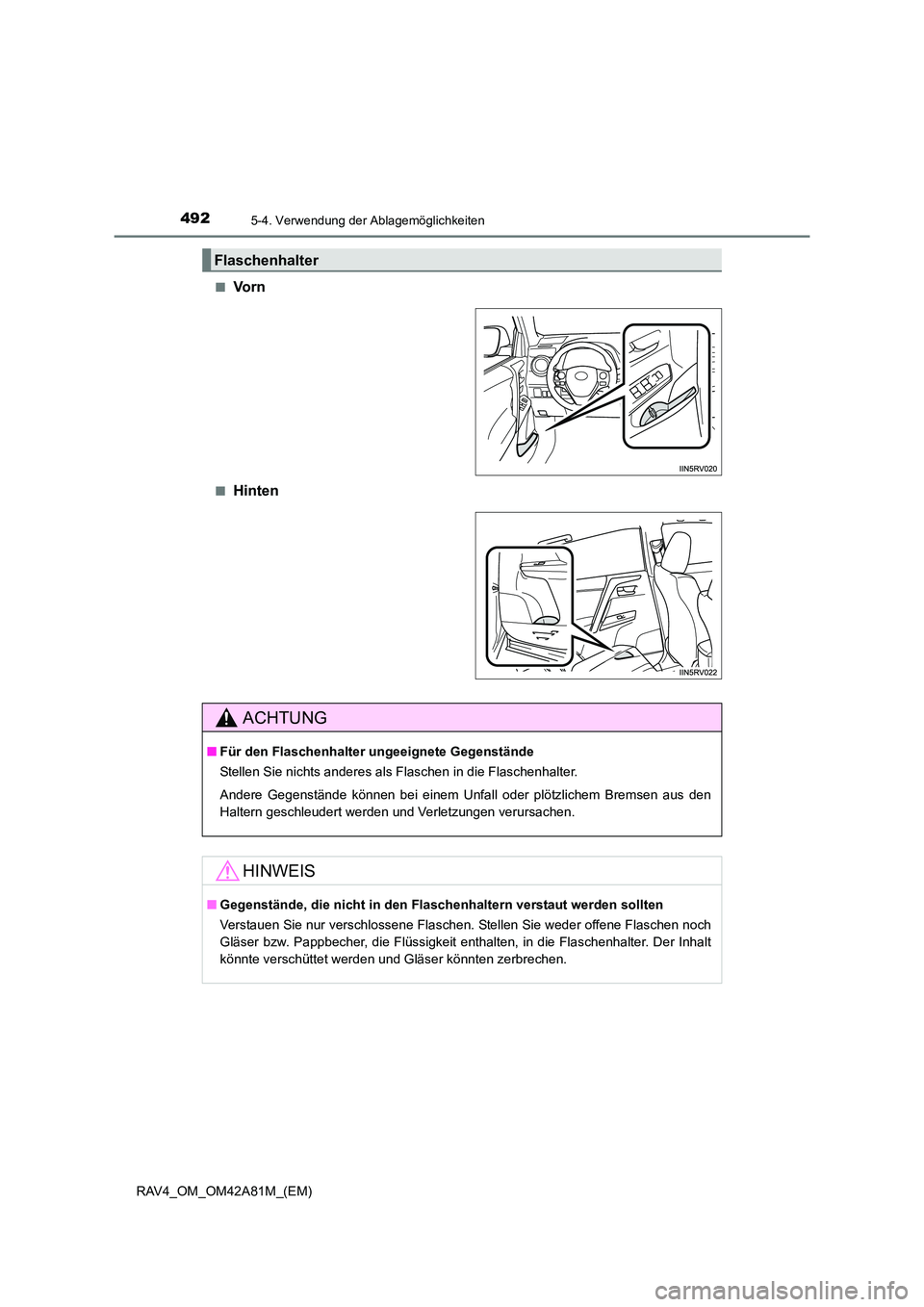

492
RAV4_OM_OM42A81M_(EM)
5-4. Verwendung der Ablagemöglichkeiten
■Vo r n
■Hinten
Flaschenhalter
ACHTUNG
■Für den Flaschenhalter ungeeignete Gegenstände
Stellen Sie nichts anderes als Flaschen in die Flaschenhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den
Haltern geschleudert werden und Verletzungen verursachen.
HINWEIS
■Gegenstände, die nicht in den Flasch enhaltern verstaut werden sollten
Verstauen Sie nur verschlossene Flaschen. Stellen Sie weder offene Flaschen noch
Gläser bzw. Pappbecher, die Flüssigkeit enthalten, in die Flaschenhalter. Der Inhalt
könnte verschüttet werden und Gläser könnten zerbrechen.

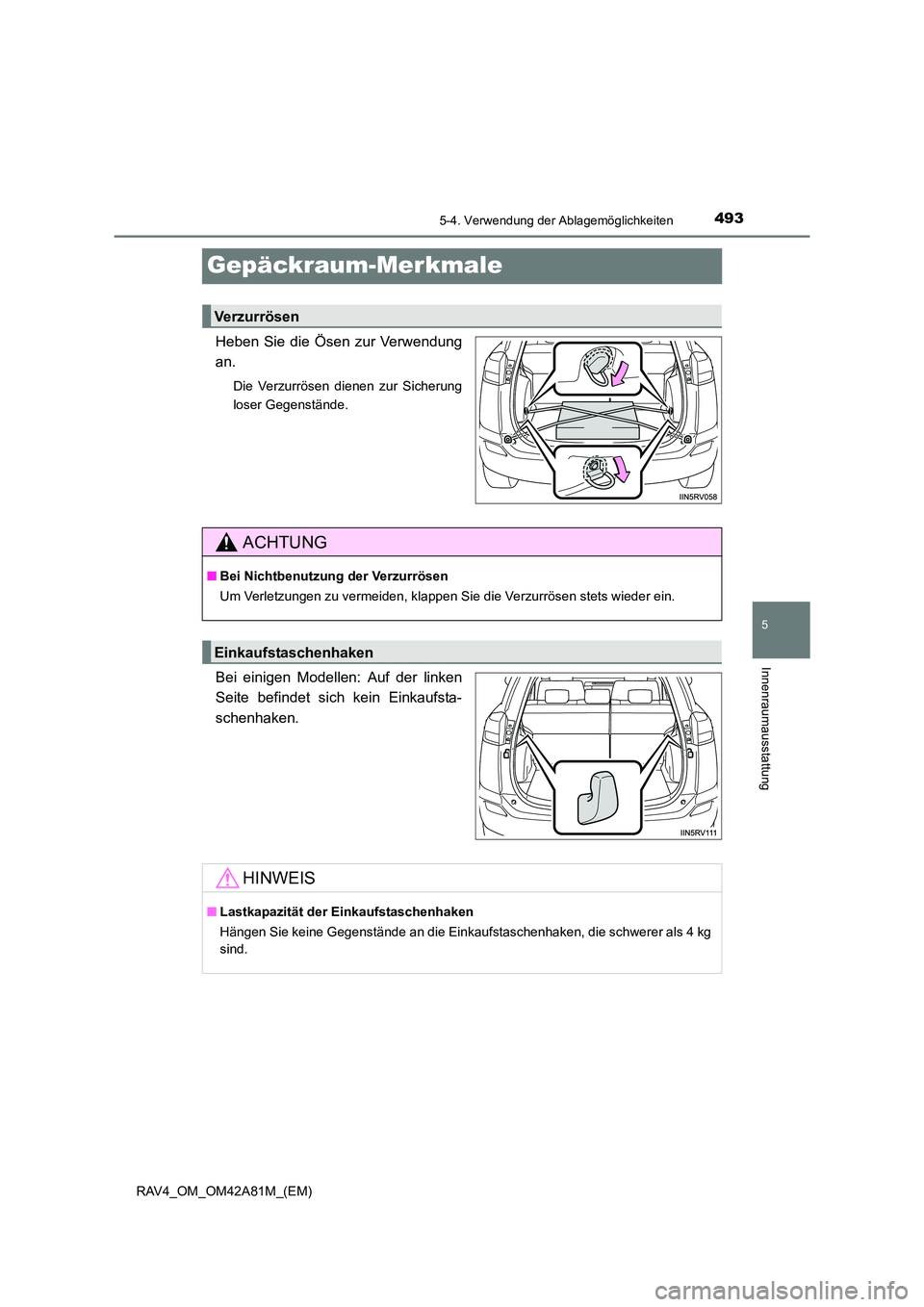

493
5
5-4. Verwendung der Ablagemöglichkeiten
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)
Gepäckraum-Merkmale
Heben Sie die Ösen zur Verwendung
an.
Die Verzurrösen dienen zur Sicherung
loser Gegenstände.
Bei einigen Modellen: Auf der linken
Seite befindet sich kein Einkaufsta-
schenhaken.
Verzurrösen
ACHTUNG
■Bei Nichtbenutzung der Verzurrösen
Um Verletzungen zu vermeiden, klappen Sie die Verzurrösen stets wieder ein.
Einkaufstaschenhaken
HINWEIS
■Lastkapazität der Einkaufstaschenhaken
Hängen Sie keine Gegenstände an die Einkaufstaschenhaken, die schwerer als 4 kg
sind.

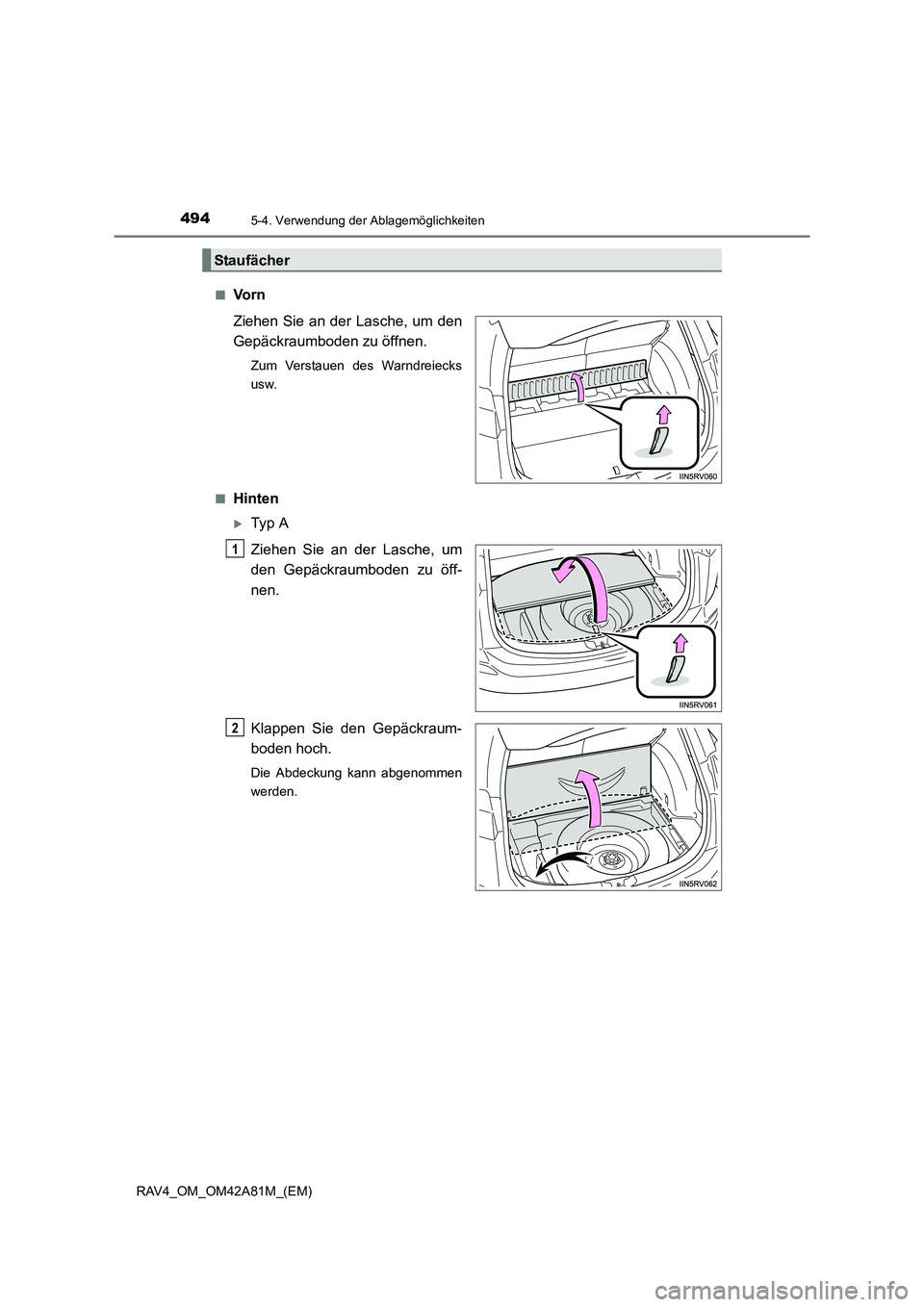

494
RAV4_OM_OM42A81M_(EM)
5-4. Verwendung der Ablagemöglichkeiten
■Vo r n
Ziehen Sie an der Lasche, um den
Gepäckraumboden zu öffnen.
Zum Verstauen des Warndreiecks
usw.
■
Hinten
XTy p A
Ziehen Sie an der Lasche, um
den Gepäckraumboden zu öff-
nen.
Klappen Sie den Gepäckraum-
boden hoch.
Die Abdeckung kann abgenommen
werden.
Staufächer
1
2

4955-4. Verwendung der Ablagemöglichkeiten
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)
XTy p B
Ziehen Sie an der Lasche, um den
Gepäckraumboden zu öffnen.
■Anbringen der Gepäckraumabdeckung Setzen Sie das rechte Ende der
Gepäckraumabdeckung mit
nach oben weisenden “TOP”-
Markierungen in die Aussparung
ein, drücken Sie dann das linke
Ende der Gepäckraumabde-
ckung zusammen und setzen
Sie es in die Aussparung ein.
Befestigen Sie die Haken an
den Rücksitzkopfstützen.
Damit die Haken einrasten, kann es
erforderlich sein, die Rücksitze zu
verschieben.
ACHTUNG
■Vorsichtsmaßregeln während der Fahrt
Fahren Sie nicht mit geöffneten Gepäckraumböden. Gegenstände könnten sonst
herausfallen und Verletzungen verursachen.
Gepäckraumabdeckung (falls vorhanden)
1
2

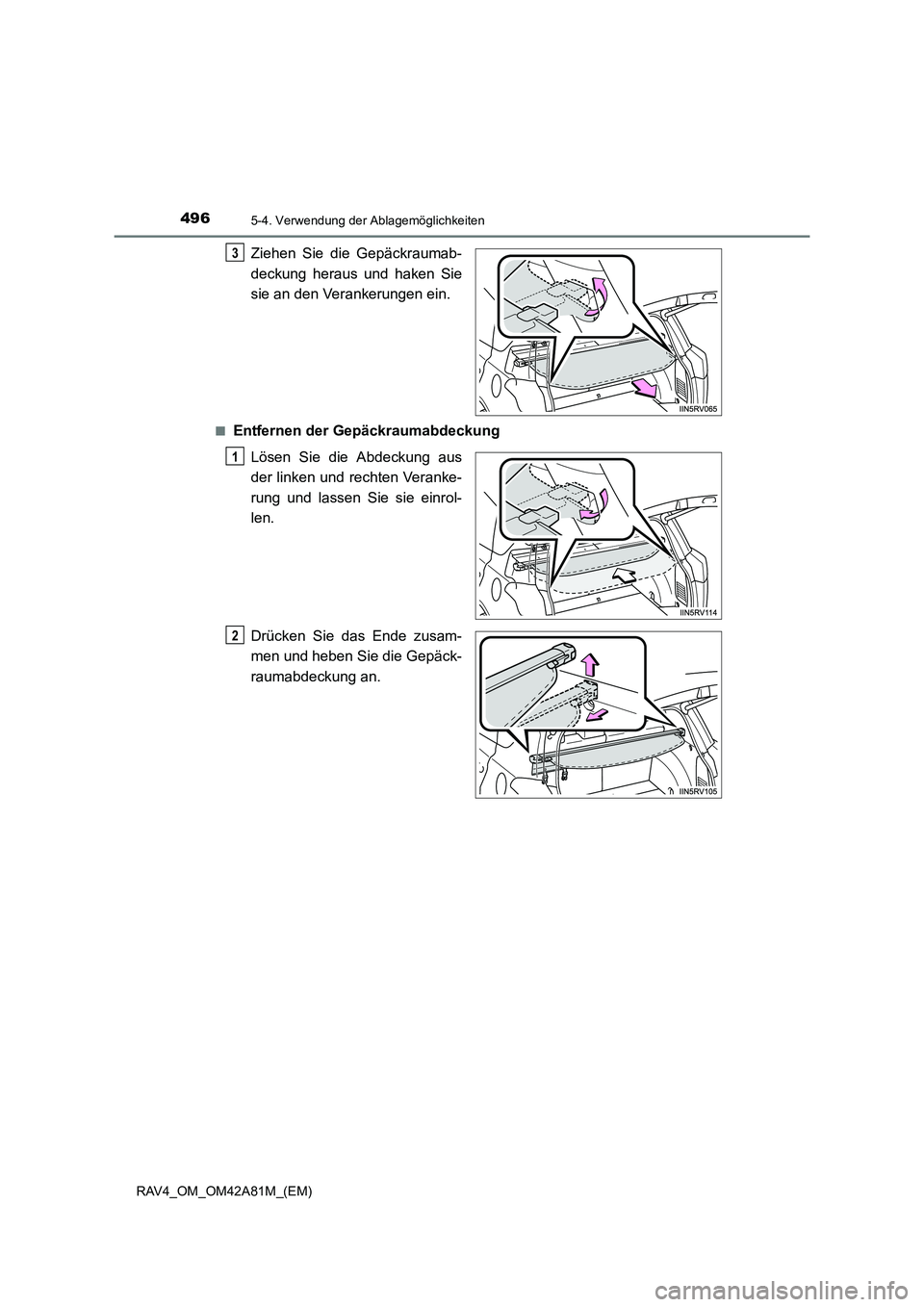

496
RAV4_OM_OM42A81M_(EM)
5-4. Verwendung der Ablagemöglichkeiten
Ziehen Sie die Gepäckraumab-
deckung heraus und haken Sie
sie an den Verankerungen ein.
■Entfernen der GepäckraumabdeckungLösen Sie die Abdeckung aus
der linken und rechten Veranke-
rung und lassen Sie sie einrol-
len.
Drücken Sie das Ende zusam-
men und heben Sie die Gepäck-
raumabdeckung an.
3
1
2
