2015 TOYOTA RAV4 Betriebsanleitungen (in German)

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
Schalten Sie den Hauptschalter im
Handschuhfach aus, um das elektri-
sche Heckklappensystem zu deakti-
vieren.Deaktiviert
Aktiviert
Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden. Öffnen Sie die Heckklappe und stellen Sie sie auf die gewünschte Position
ein.
Halten Sie den Schalter für die elektrische Heckklappe an der Heckklappe
gedrückt, bis der Summer 4-mal ertönt.
Deaktivieren des elektrischen Heckklappensystems (Fahrzeuge mit
elektrischer Heckklappe)
1
2
Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge mit elektri-
scher Heckklappe)
1
2

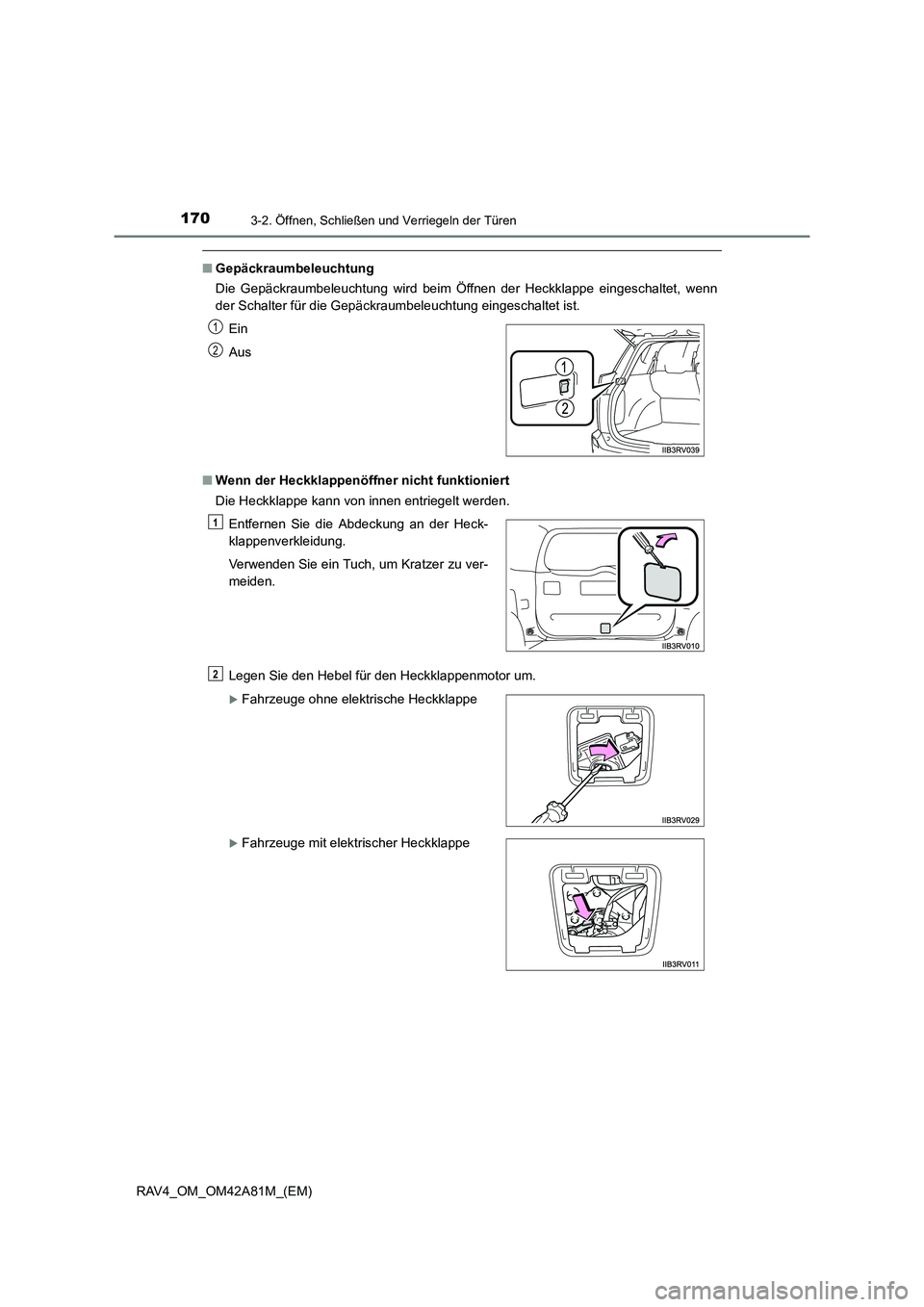

1703-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öffnen der Heckklappe eingeschaltet, wenn
der Schalter für die Gepäckraumbeleuchtung eingeschaltet ist.
■ Wenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
Legen Sie den Hebel für den Heckklappenmotor um. Ein
Aus
Entfernen Sie die Abdeckung an der Heck-
klappenverkleidung.
Verwenden Sie ein Tuch, um Kratzer zu ver-
meiden.
XFahrzeuge ohne elektrische Heckklappe
XFahrzeuge mit elektrischer Heckklappe
1
2
1
2

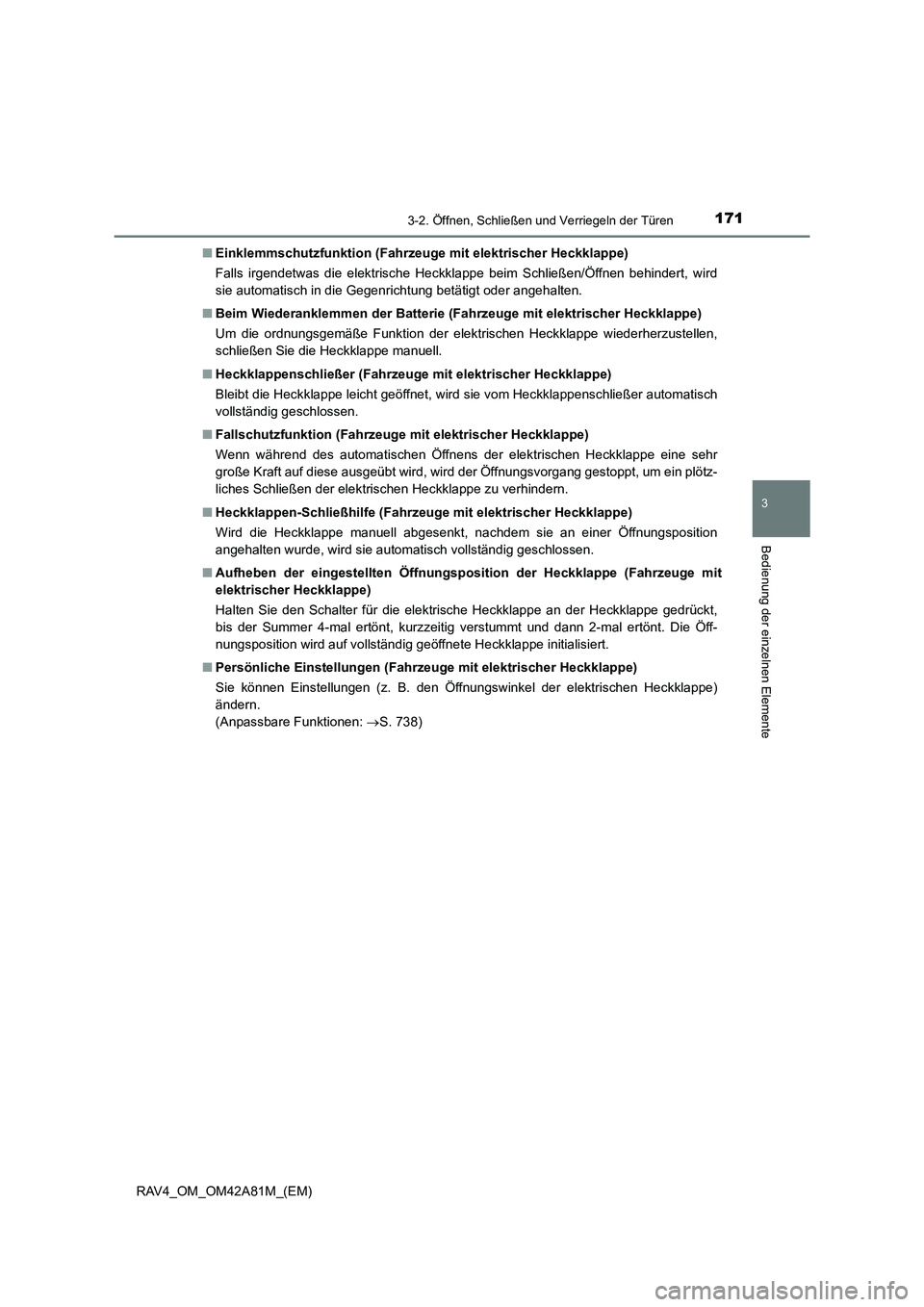

1713-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)■
Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Falls irgendetwas die elektrische Heckklappe beim Schließen/Öffnen behindert, wird
sie automatisch in die Gegenrichtung betätigt oder angehalten.
■ Beim Wiederanklemmen der Batterie (Fah rzeuge mit elektrischer Heckklappe)
Um die ordnungsgemäße Funktion der elektrischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
■ Heckklappenschließ er (Fahrzeuge mit elektrischer Heckklappe)
Bleibt die Heckklappe leicht geöffnet, wird sie vom Heckklappenschließer automatisch
vollständig geschlossen.
■ Fallschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn während des automatischen Öffnens der elektrischen Heckklappe eine sehr
große Kraft auf diese ausgeübt wird, wird der Öffnungsvorgang gestoppt, um ein plötz-
liches Schließen der elektrischen Heckklappe zu verhindern.
■ Heckklappen-Schließhilfe (Fahrzeuge mit elektrischer Heckklappe)
Wird die Heckklappe manuell abgesenkt, nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch vollständig geschlossen.
■ Aufheben der eingestellten Öffnungsposition der Heckklappe (Fahrzeuge mit
elektrischer Heckklappe)
Halten Sie den Schalter für die elektrische Heckklappe an der Heckklappe gedrückt,
bis der Summer 4-mal ertönt, kurzzeitig verstummt und dann 2-mal ertönt. Die Öff-
nungsposition wird auf vollständig geöffnete Heckklappe initialisiert.
■ Persönliche Einstellungen (Fahrzeu ge mit elektrischer Heckklappe)
Sie können Einstellungen (z. B. den Öffnungswinkel der elektrischen Heckklappe)
ändern.
(Anpassbare Funktionen: →S. 738)

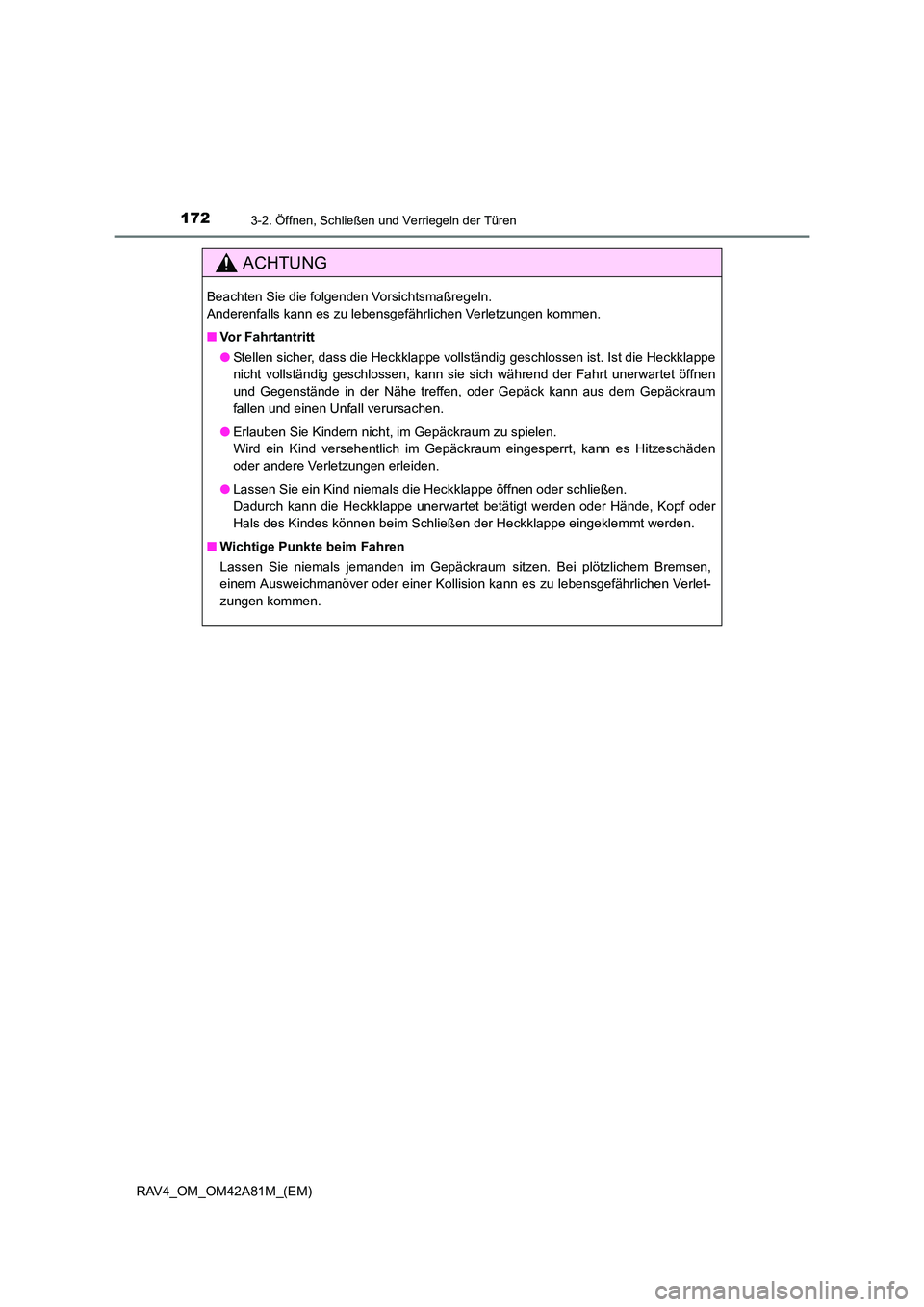

1723-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu lebensgefährlichen Verletzungen kommen.
■Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe
nicht vollständig geschlossen, kann sie sich während der Fahrt unerwartet öffnen
und Gegenstände in der Nähe treffen, oder Gepäck kann aus dem Gepäckraum
fallen und einen Unfall verursachen.
● Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.
Wird ein Kind versehentlich im Gepäckraum eingesperrt, kann es Hitzeschäden
oder andere Verletzungen erleiden.
● Lassen Sie ein Kind niemals die Heckklappe öffnen oder schließen.
Dadurch kann die Heckklappe unerwartet betätigt werden oder Hände, Kopf oder
Hals des Kindes können beim Schließen der Heckklappe eingeklemmt werden.
■ Wichtige Punkte beim Fahren
Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen,
einem Ausweichmanöver oder einer Kollision kann es zu lebensgefährlichen Verlet-
zungen kommen.

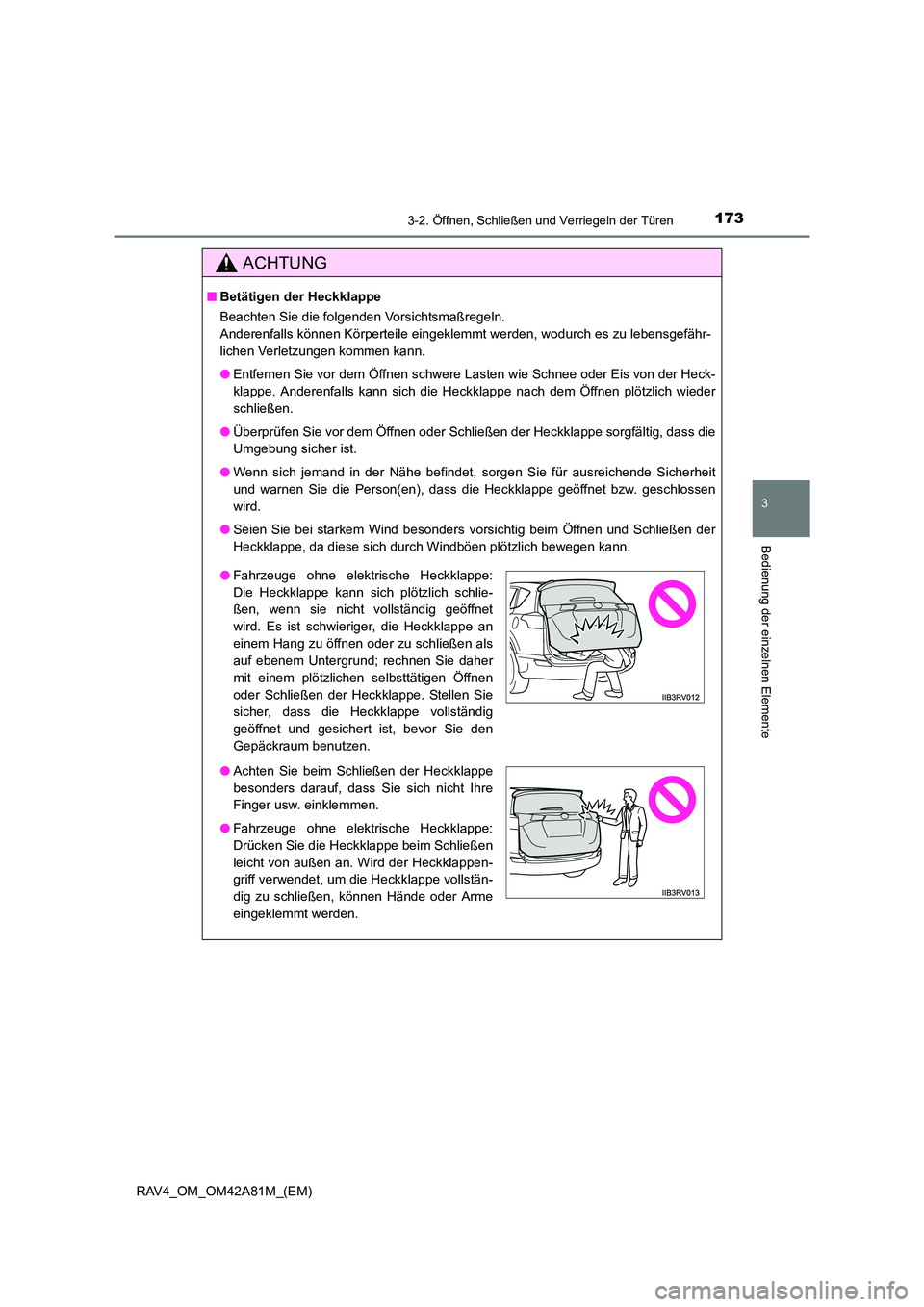

1733-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu lebensgefähr-
lichen Verletzungen kommen kann.
●Entfernen Sie vor dem Öffnen schwere Lasten wie Schnee oder Eis von der Heck-
klappe. Anderenfalls kann sich die Heckklappe nach dem Öffnen plötzlich wieder
schließen.
● Überprüfen Sie vor dem Öffnen oder Schlie ßen der Heckklappe sorgfältig, dass die
Umgebung sicher ist.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Seien Sie bei starkem Wind besonders vorsichtig beim Öffnen und Schließen der
Heckklappe, da diese sich durch Windböen plötzlich bewegen kann.
●Fahrzeuge ohne elektrische Heckklappe:
Die Heckklappe kann sich plötzlich schlie-
ßen, wenn sie nicht vollständig geöffnet
wird. Es ist schwieriger, die Heckklappe an
einem Hang zu öffnen oder zu schließen als
auf ebenem Untergrund; rechnen Sie daher
mit einem plötzlichen selbsttätigen Öffnen
oder Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
geöffnet und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Sie sich nicht Ihre
Finger usw. einklemmen.
● Fahrzeuge ohne elektrische Heckklappe:
Drücken Sie die Heckklappe beim Schließen
leicht von außen an. Wird der Heckklappen-
griff verwendet, um die Heckklappe vollstän-
dig zu schließen, können Hände oder Arme
eingeklemmt werden.

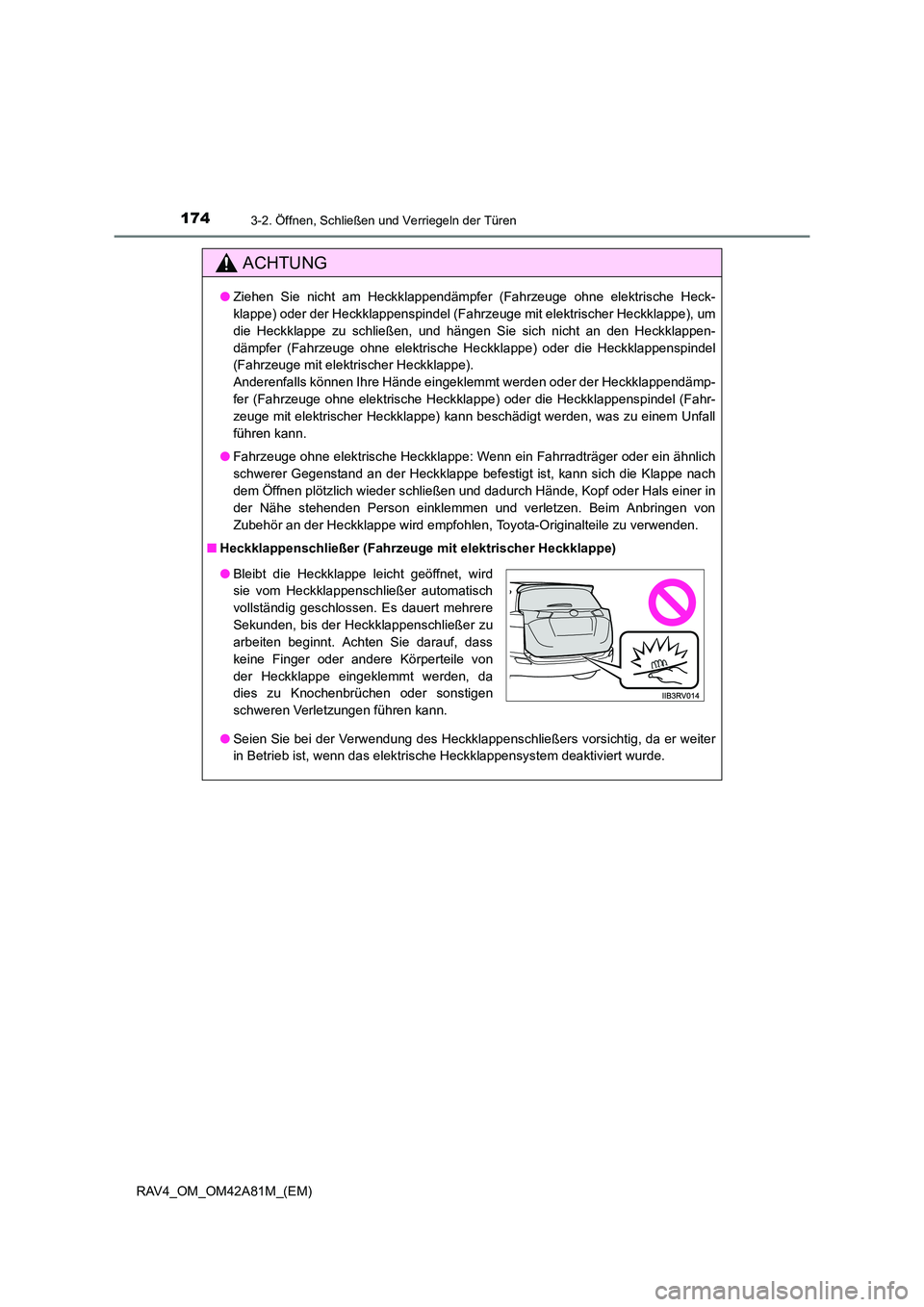

1743-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)
ACHTUNG
●Ziehen Sie nicht am Heckklappendämpfer (Fahrzeuge ohne elektrische Heck-
klappe) oder der Heckklappenspindel (Fahr zeuge mit elektrischer Heckklappe), um
die Heckklappe zu schließen, und hängen Sie sich nicht an den Heckklappen-
dämpfer (Fahrzeuge ohne elektrische Heckklappe) oder die Heckklappenspindel
(Fahrzeuge mit elektrischer Heckklappe).
Anderenfalls können Ihre Hände eingeklemmt werden oder der Heckklappendämp-
fer (Fahrzeuge ohne elektrische Heckklappe) oder die Heckklappenspindel (Fahr-
zeuge mit elektrischer Heckklappe) kann beschädigt werden, was zu einem Unfall
führen kann.
● Fahrzeuge ohne elektrische Heckklappe: Wenn ein Fahrradträger oder ein ähnlich
schwerer Gegenstand an der Heckklappe befestigt ist, kann sich die Klappe nach
dem Öffnen plötzlich wieder schließen und dadurch Hände, Kopf oder Hals einer in
der Nähe stehenden Person einklemmen und verletzen. Beim Anbringen von
Zubehör an der Heckklappe wird empfohlen, Toyota-Originalteile zu verwenden.
■ Heckklappenschließ er (Fahrzeuge mit elektrischer Heckklappe)
● Seien Sie bei der Verwendung des Heckklappenschließers vorsichtig, da er weiter
in Betrieb ist, wenn das elektrische Heckklappensystem deaktiviert wurde.
●Bleibt die Heckklappe leicht geöffnet, wird
sie vom Heckklappenschließer automatisch
vollständig geschlossen. Es dauert mehrere
Sekunden, bis der Heckklappenschließer zu
arbeiten beginnt. Achten Sie darauf, dass
keine Finger oder andere Körperteile von
der Heckklappe eingeklemmt werden, da
dies zu Knochenbrüchen oder sonstigen
schweren Verletzungen führen kann.

1753-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Elektrische Heckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der elektrischen Heckklappe folgende Vorsichts-
maßregeln.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
●
Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit und
warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen wird.
● Wenn der Hauptschalter für die elektrische Heckklappe ausgeschaltet wird, wäh-
rend die Heckklappe sich im automatischen Betrieb befindet, bricht die Heckklappe
den Betrieb ab. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem
Hang steht, da sich die Heckklappe in dies er Lage plötzlich öffnen oder schließen
kann.
● Wenn die Betriebsbedingungen der elektrischen Heckklappe nicht mehr erfüllt wer-
den, kann ein Warnsummer ertönen und die Heckklappe kann den Öffnungs- oder
Schließvorgang abbrechen. Die Heckklappe muss dann manuell betätigt werden.
Seien Sie in diesem Fall besonders vorsichtig, da sich die Heckklappe unvermittelt
bewegen kann.
● An einem Hang kann sich die Heckklappe nach dem automatischen Öffnen plötz-
lich schließen. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesi-
chert ist.
● In den folgenden Situationen kann die elektrische Heckklappe eine Störung erken-
nen und den automatischen Betrieb stoppen. In diesem Fall muss die Heckklappe
von Hand geöffnet werden. Seien Sie in einer solchen Situation besonders vorsich-
tig, da die gestoppte Heckklappe sich pl ötzlich öffnen oder schließen und einen
Unfall verursachen kann.
• Wenn die Heckklappe ein Hindernis berührt
• Wenn die Batteriespannung plötzlich abfällt, z. B. wenn der Motorschalter auf
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) gestellt bzw. in
den Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) geschaltet wird oder der Motor während des automatischen Betriebs
gestartet wird
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann die elektrische He ckklappe möglicherweise nicht geöffnet bzw.
geschlossen werden, wodurch es zu einer Funktionsstörung kommen kann. Außer-
dem kann sich die Heckklappe nach dem Öffnen etwas in die Schließrichtung
bewegen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person
einklemmen und verletzen. Wenn Sie ein Zubehörteil an der Heckklappe anbrin-
gen, erkundigen Sie sich bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt nach Einzelheiten.

1763-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können lebensgefährliche Verletzungen die Folge sein.
● Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossener Heckklappe eingeklemmt, spricht die
Einklemmschutzfunktion unter Umständen nicht an. Achten Sie darauf, dass keine
Finger oder Gegenstände eingeklemmt werden.
● Je nach Form des eingeklemmten Gegenstands spricht die Einklemmschutzfunk-
tion unter Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegen-
stände eingeklemmt werden.
HINWEIS
■Heckklappendämpfer (Fahrzeuge ohne elektrische Heckklappe)
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappendämpfer beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Berühren Sie die Dämpfer nicht mit der Hand und belasten Sie sie nicht seitlich.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Dämpfern an.
● Berühren Sie die Dämpfer nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie ausschließlich Original-Toyota-
Zubehörteile an der Heckklappe an.
Dämpfer
