6257-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)

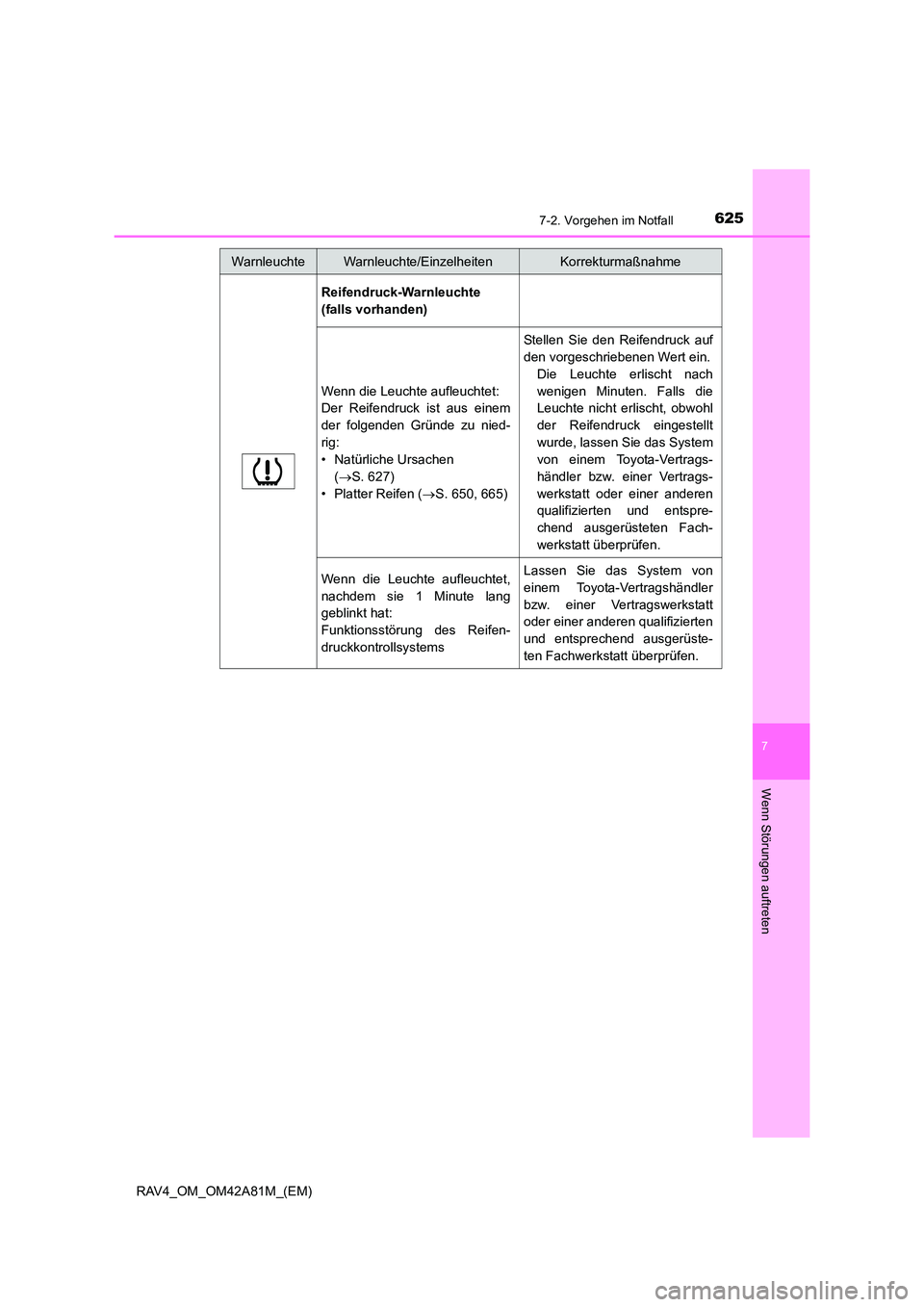

Reifendruck-Warnleuchte
(falls vorhanden)
Wenn die Leuchte aufleuchtet:
Der Reifendruck ist aus einem
der folgenden Gründe zu nied-
rig:
• Natürliche Ursachen (→ S. 627)
• Platter Reifen ( →S. 650, 665)
Stellen Sie den Reifendruck auf
den vorgeschriebenen Wert ein.
Die Leuchte erlischt nach
wenigen Minuten. Falls die
Leuchte nicht erlischt, obwohl
der Reifendruck eingestellt
wurde, lassen Sie das System
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einer anderen
qualifizierten und entspre-
chend ausgerüsteten Fach-
werkstatt überprüfen.
Wenn die Leuchte aufleuchtet,
nachdem sie 1 Minute lang
geblinkt hat:
Funktionsstörung des Reifen-
druckkontrollsystemsLassen Sie das System von
einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt überprüfen.
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme

6267-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)

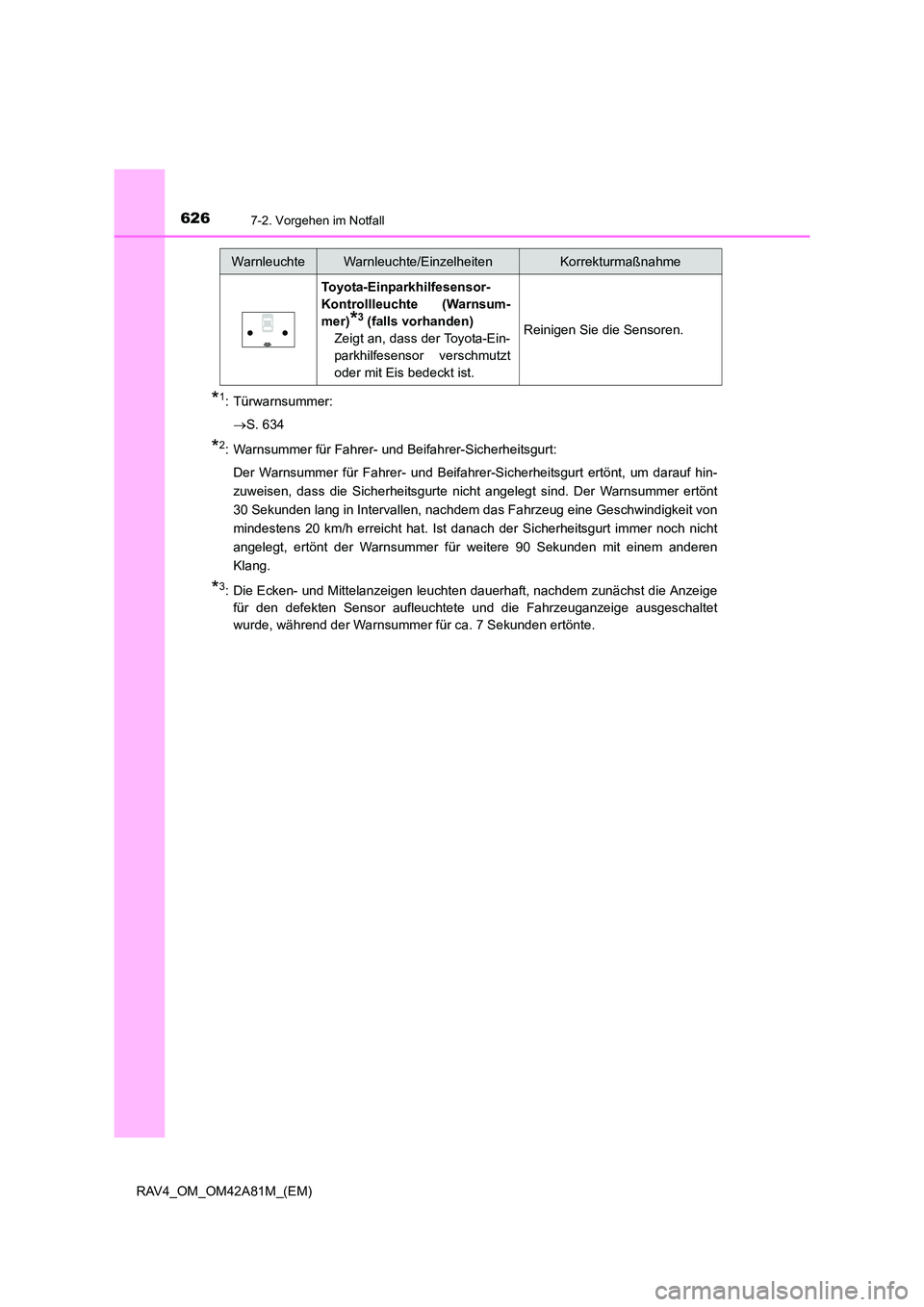

*1: Türwarnsummer:→ S. 634
*2: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:
Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um darauf hin-
zuweisen, dass die Sicherheitsgurte nicht angelegt sind. Der Warnsummer ertönt
30 Sekunden lang in Intervallen, nachdem das Fahrzeug eine Geschwindigkeit von
mindestens 20 km/h erreicht hat. Ist danach der Sicherheitsgurt immer noch nicht
angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit einem anderen
Klang.
*3: Die Ecken- und Mittelanzeigen leuchten dauerhaft, nachdem zunächst die Anzeigefür den defekten Sensor aufleuchtete und die Fahrzeuganzeige ausgeschaltet
wurde, während der Warnsummer für ca. 7 Sekunden ertönte.
Toyota-Einparkhilfesensor-
Kontrollleuchte (Warnsum-
mer)
*3 (falls vorhanden)
Zeigt an, dass der Toyota-Ein-
parkhilfesensor verschmutzt
oder mit Eis bedeckt ist.Reinigen Sie die Sensoren.
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme

6277-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)

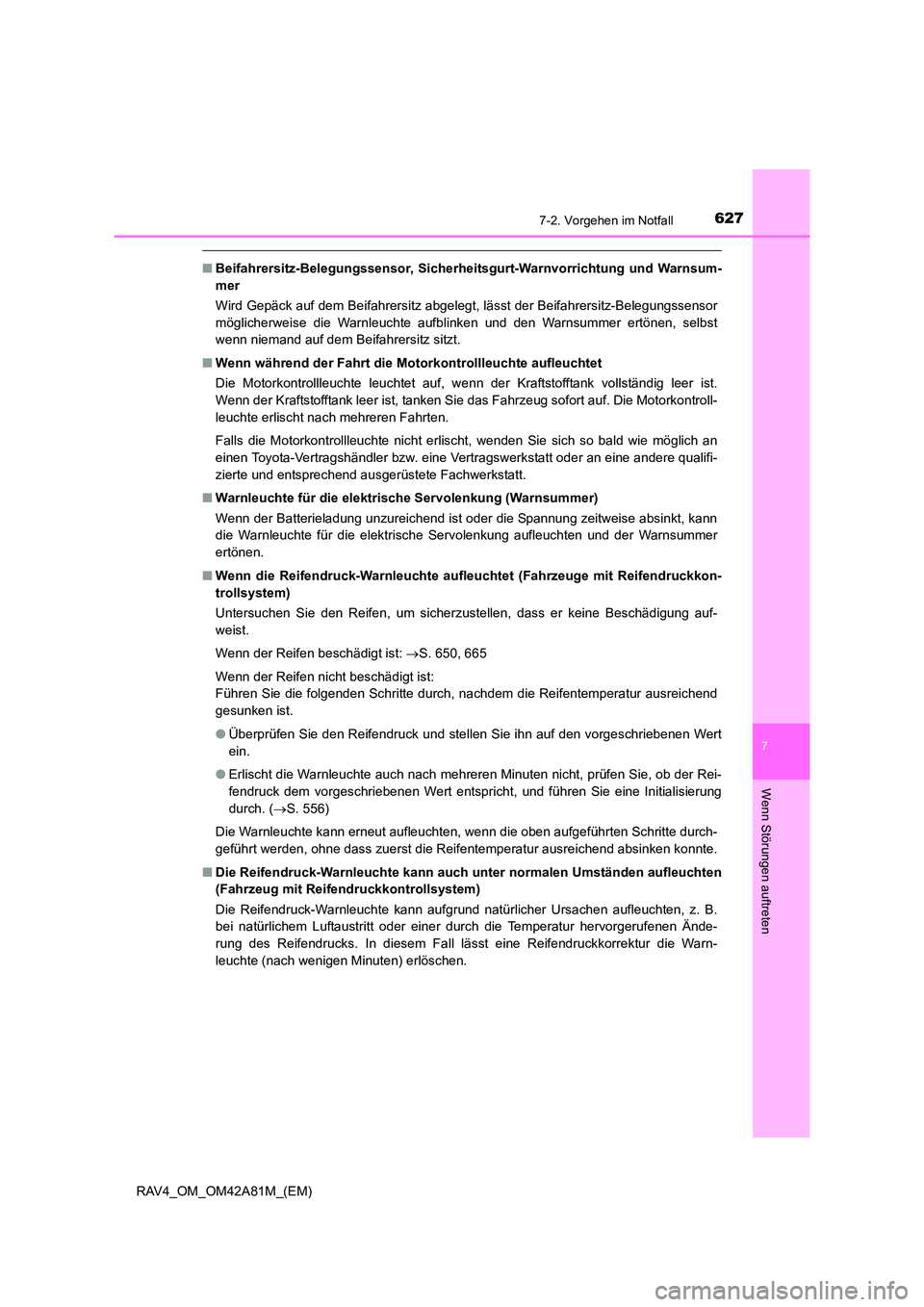

■Beifahrersitz-Belegungssensor, Sicher heitsgurt-Warnvorrichtung und Warnsum-
mer
Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssensor
möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen, selbst
wenn niemand auf dem Beifahrersitz sitzt.
■ Wenn während der Fahrt die Moto rkontrollleuchte aufleuchtet
Die Motorkontrollleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort auf. Die Motorkontroll-
leuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, wenden Sie sich so bald wie möglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
■ Warnleuchte für die elektrisch e Servolenkung (Warnsummer)
Wenn der Batterieladung unzureichend ist oder die Spannung zeitweise absinkt, kann
die Warnleuchte für die elektrische Servolenkung aufleuchten und der Warnsummer
ertönen.
■ Wenn die Reifendruck-Warnleuchte aufleu chtet (Fahrzeuge mit Reifendruckkon-
trollsystem)
Untersuchen Sie den Reifen, um sicherzustellen, dass er keine Beschädigung auf-
weist.
Wenn der Reifen beschädigt ist: →S. 650, 665
Wenn der Reifen nicht beschädigt ist:
Führen Sie die folgenden Schritte durch, nachdem die Reifentemperatur ausreichend
gesunken ist.
● Überprüfen Sie den Reifendruck und stellen Sie ihn auf den vorgeschriebenen Wert
ein.
● Erlischt die Warnleuchte auch nach mehreren Minuten nicht, prüfen Sie, ob der Rei-
fendruck dem vorgeschriebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( →S. 556)
Die Warnleuchte kann erneut aufleuchten, wenn die oben aufgeführten Schritte durch-
geführt werden, ohne dass zuerst die Reifentemperatur ausreichend absinken konnte.
■ Die Reifendruck-Warnleuchte kann auch unter normalen Umständen aufleuchten
(Fahrzeug mit Reifen druckkontrollsystem)
Die Reifendruck-Warnleuchte kann aufgrund natürlicher Ursachen aufleuchten, z. B.
bei natürlichem Luftaustritt oder einer durch die Temperatur hervorgerufenen Ände-
rung des Reifendrucks. In diesem Fall lässt eine Reifendruckkorrektur die Warn-
leuchte (nach wenigen Minuten) erlöschen.

6287-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)■
Wenn ein Reifen durch ein No trad ersetzt wird (Fahrzeuge mit Notrad und Reifen-
druckkontrollsystem)
Das Notrad ist nicht mit einem Ventil u nd Sender für das Reifendruckkontrollsystem
ausgestattet. Bei einer Reifenpanne wird die Reifendruck-Warnleuchte nicht ausge-
schaltet, selbst wenn das Rad mit dem beschädigten Reifen durch das Reserverad
ersetzt wurde. Ersetzen Sie das Reserver ad durch den Standardreifen und stellen Sie
den Reifendruck ein. Die Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■ Wenn das Reifendruckkontrollsystem nicht funktioniert
Das Reifendruckkontrollsystem wird unter folgenden Bedingungen deaktiviert:
(Wenn sich der Zustand normalisiert, funktioniert das System wieder ordnungsge-
mäß.)
●Wenn Reifen benutzt werden, die nicht mit Ventilen und Sendern des Reifendruck-
kontrollsystems ausgestattet sind
● Wenn der Kenncode auf den Ventilen und Sendern des Reifendruckkontrollsystems
nicht im Computer des Reifendruckkontrollsystems gespeichert ist
● Wenn der Reifendruck 500 kPa (5,1 kgf/cm
2 oder bar) oder mehr beträgt
Das Reifendruckkontrollsystem kann unter folgenden Bedingungen deaktiviert wer-
den:
(Wenn sich der Zustand normalisiert, funktioniert das System wieder ordnungsge-
mäß.)
● Wenn sich elektronische Geräte oder Anlagen, die ähnliche Funkfrequenzen benut-
zen, in der Nähe befinden
● Wenn ein auf eine ähnliche Frequenz eingestelltes Funkgerät im Fahrzeug verwen-
det wird
● Wenn eine Fenstertönung angebracht ist, die die Funksignale beeinträchtigt
● Wenn sich viel Schnee oder Eis auf dem Fahrzeug befindet, insbesondere um die
Räder oder Radkästen herum
● Wenn keine Original-Toyota-Räder verw endet werden (Selbst wenn Sie Original-
Toyota-Räder verwenden, funktioniert da s Reifendruckkontrollsystem bei manchen
Reifentypen möglicherweise nicht ordnungsgemäß.)
● Wenn Schneeketten verwendet werden
■ Wenn die Reifendruck-Warnleuchte häuf ig aufleuchtet, nachdem sie 1 Minute
lang geblinkt hat (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn die Reifendruck-Warnleuchte häufig aufleuchtet und zuvor 1 Minute blinkt,
nachdem der Motorschalter auf “ON” (Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) gestellt bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) geschaltet wurde, lassen Sie das System von einem
Toyota-Vertragshändler bzw. einer Vertrags werkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Warnsummer
Der Warnsummer kann überhört werden, wenn die Umgebung oder das Audiosystem
zu laut ist.

6297-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)

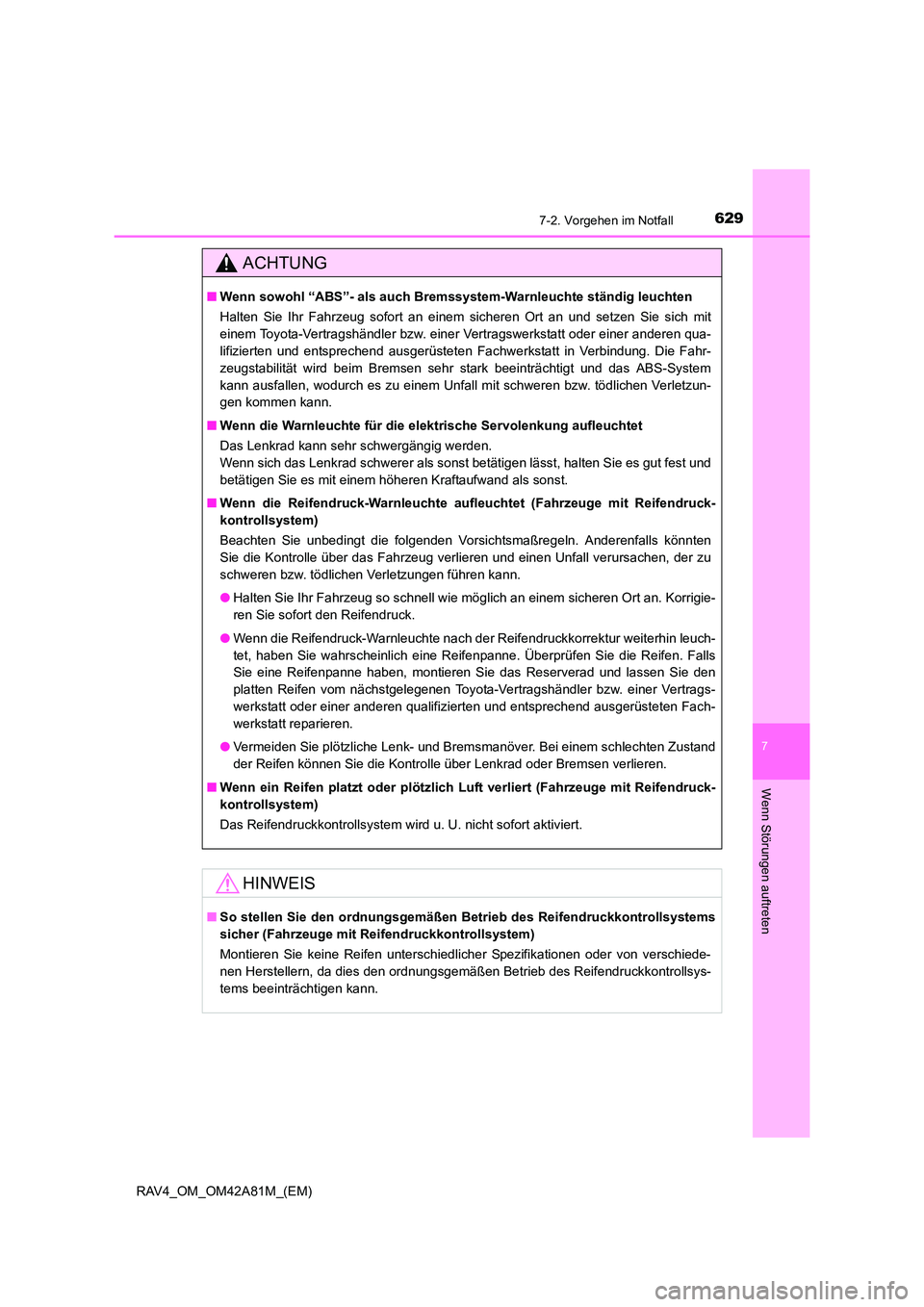

ACHTUNG
■Wenn sowohl “ABS”- al s auch Bremssystem-Warnl euchte ständig leuchten
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Die Fahr-
zeugstabilität wird beim Bremsen sehr stark beeinträchtigt und das ABS-System
kann ausfallen, wodurch es zu einem Unfall mit schweren bzw. tödlichen Verletzun-
gen kommen kann.
■ Wenn die Warnleuchte für die elek trische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwerer als sonst betätigen lässt, halten Sie es gut fest und
betätigen Sie es mit einem höheren Kraftaufwand als sonst.
■ Wenn die Reifendruck-Warnleuchte aufl euchtet (Fahrzeuge mit Reifendruck-
kontrollsystem)
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Anderenfalls könnten
Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu
schweren bzw. tödlichen Verletzungen führen kann.
● Halten Sie Ihr Fahrzeug so schnell wie möglich an einem sicheren Ort an. Korrigie-
ren Sie sofort den Reifendruck.
● Wenn die Reifendruck-Warnleuchte nach der Reifendruckkorrektur weiterhin leuch-
tet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Reifen. Falls
Sie eine Reifenpanne haben, montieren Sie das Reserverad und lassen Sie den
platten Reifen vom nächstgelegenen Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt reparieren.
● Vermeiden Sie plötzliche Lenk- und Bremsmanöver. Bei einem schlechten Zustand
der Reifen können Sie die Kontrolle über Lenkrad oder Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert (Fahrzeuge mit Reifendruck-
kontrollsystem)
Das Reifendruckkontrollsystem wird u. U. nicht sofort aktiviert.
HINWEIS
■ So stellen Sie den ordnungsgemäßen Betrieb des Reifendruckkontrollsystems
sicher (Fahrzeuge mit Re ifendruckkontrollsystem)
Montieren Sie keine Reifen unterschiedlicher Spezifikationen oder von verschiede-
nen Herstellern, da dies den ordnungsgemäßen Betrieb des Reifendruckkontrollsys-
tems beeinträchtigen kann.

6307-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)

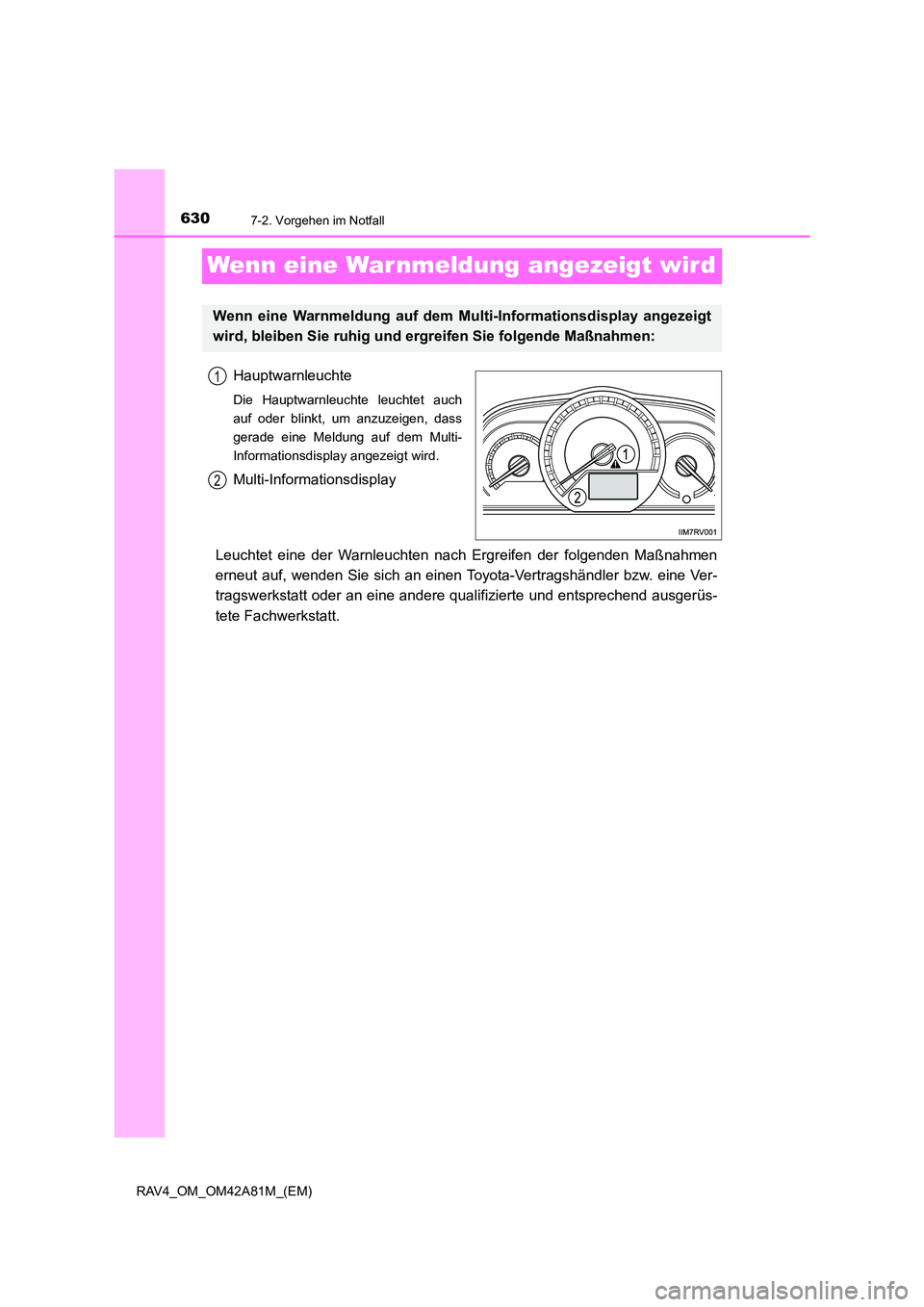

Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet auch
auf oder blinkt, um anzuzeigen, dass
gerade eine Meldung auf dem Multi-
Informationsdisplay angezeigt wird.
Multi-Informationsdisplay
Leuchtet eine der Warnleuchten nach Ergreifen der folgenden Maßnahmen
erneut auf, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüs-
tete Fachwerkstatt.
Wenn eine Warnmeldung auf dem Mu lti-Informationsdisplay angezeigt
wird, bleiben Sie ruhig und ergreifen Sie folgende Maßnahmen:
1
2

6317-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A81M_(EM)

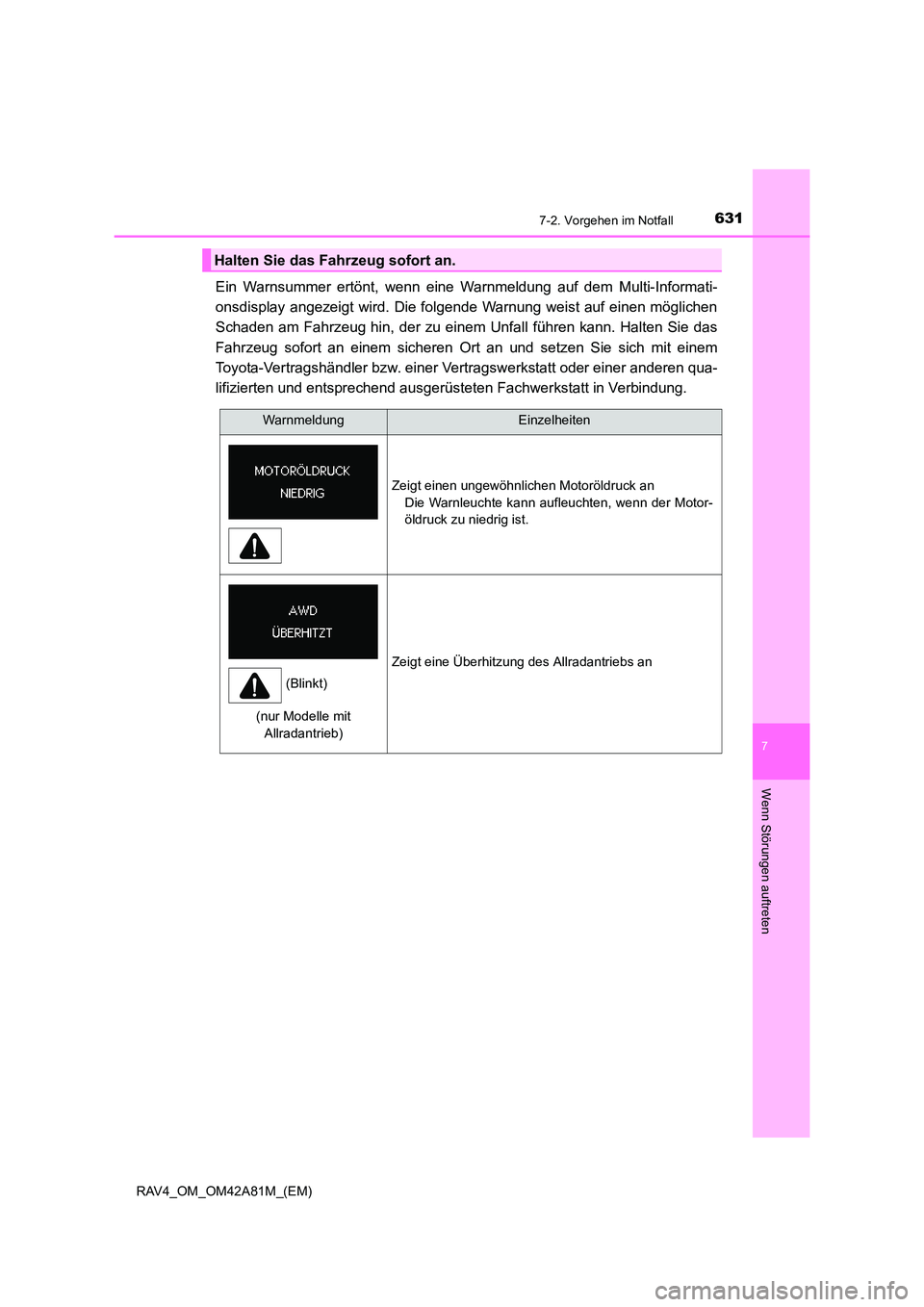

Ein Warnsummer ertönt, wenn eine Warnmeldung auf dem Multi-Informati-
onsdisplay angezeigt wird. Die folgende Warnung weist auf einen möglichen
Schaden am Fahrzeug hin, der zu einem Unfall führen kann. Halten Sie das
Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Halten Sie das Fahrzeug sofort an.
WarnmeldungEinzelheiten
Zeigt einen ungewöhnlichen Motoröldruck anDie Warnleuchte kann aufleuchten, wenn der Motor-
öldruck zu niedrig ist.
Zeigt eine Überhitzung des Allradantriebs an
(Blinkt)
(nur Modelle mit Allradantrieb)

6327-2. Vorgehen im Notfall
RAV4_OM_OM42A81M_(EM)
Ein Warnsummer ertönt, wenn eine Warnmeldung auf dem Multi-Informati-
onsdisplay angezeigt wird. Wenn Sie die Ursache der folgenden Warnungen
nicht untersuchen lassen, kann das System fehlerhaft arbeiten, was zu einem
Unfall führen kann. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
Lassen Sie das Fahrzeug unverzüglich überprüfen.
WarnmeldungEinzelheiten
Zeigt eine Funktionsstörung des Allradantriebs an
Zeigt eine Funktionsstörung des Geschwindigkeitsre-
gelsystems an Drücken Sie die Taste “ON-OFF” einmal, um das
System zu deaktivieren, und dann erneut, um es wie-
der zu aktivieren.
Zeigt eine Funktionsstörung des LDA-Systems (Spur-
wechselwarnung) anHalten Sie das Fahrzeug an einem sicheren Ort an.
Schalten Sie den Motorschalter aus und dann wieder
in den Modus IGNITION ON, um das LDA-System
zurückzusetzen. Wenn sich das LDA-System norma-
lisiert hat, können Sie das System aktivieren.
(nur Modelle mit Allradantrieb)
(Falls vorhanden)
(Falls vorhanden)
