2014 Lexus GS450h Betriebsanleitung (in German)

6257-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Wagenheberkurbel
Feststellbremsen-Freigabewerk-
zeug
Schraubendreher
AbschleppöseRadmutternschlüssel
Reserverad
Wa g e n h e b e r1
2
3
4
5
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 625 Friday, July 11, 2
014 8:45 PM

6267-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich
vom Wagenheber fallen, was schwere bzw. tödliche Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder zum
Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit diesem
Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen
Wa g e n h e b e r z u m We c h s e l n v o n R ä d e r n a n d i e s e m Fa h r z e u g .
●Setzen Sie den Wagenheber korrekt an der vorgesehenen Ansatzstelle an.
●Legen Sie sich niemals ganz oder nur teilweise unter ein aufgebocktes Fahrzeug, wäh-
rend es nur vom Wagenheber abgestützt wird.
●Starten Sie das Hybridsystem nicht bzw. fahren Sie das Fahrzeug nicht, während das Fahr-
zeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
●Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es erforderlich ist, unter das Fahrzeug zu kriechen.
●Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in der Nähe
des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese,
bevor Sie das Fahrzeug absenken.
GS450h_300h_OM_OM30E29M_(EM).book Page 626 Friday, July 11, 2 014 8:45 PM

6277-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Entfernen Sie die mittlere Gepäckmatte. (→S. 451)
Entfernen Sie den Abstandhalter
und nehmen Sie die Wagenheber-
kurbel von der Rückseite der
Gepäckmatte ab.
Nehmen Sie den Wagenheber her-
aus.
Festziehen
Lösen
Herausnehmen des Wagenhebers und der Wagenheberkurbel
1
2
3
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 627 Friday, July 11, 2 014 8:45 PM

6287-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Entfernen Sie die mittlere Gepäckmatte. (→S. 451)
Lösen Sie die Befestigungs-
schraube in der Mitte, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
ACHTUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Fahrzeugkarosserie einzuklemmen.
GS450h_300h_OM_OM30E29M_(EM).book Page 628 Friday, July 11, 2 014 8:45 PM

6297-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Blockieren Sie die Räder mit Unter-
legkeilen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).

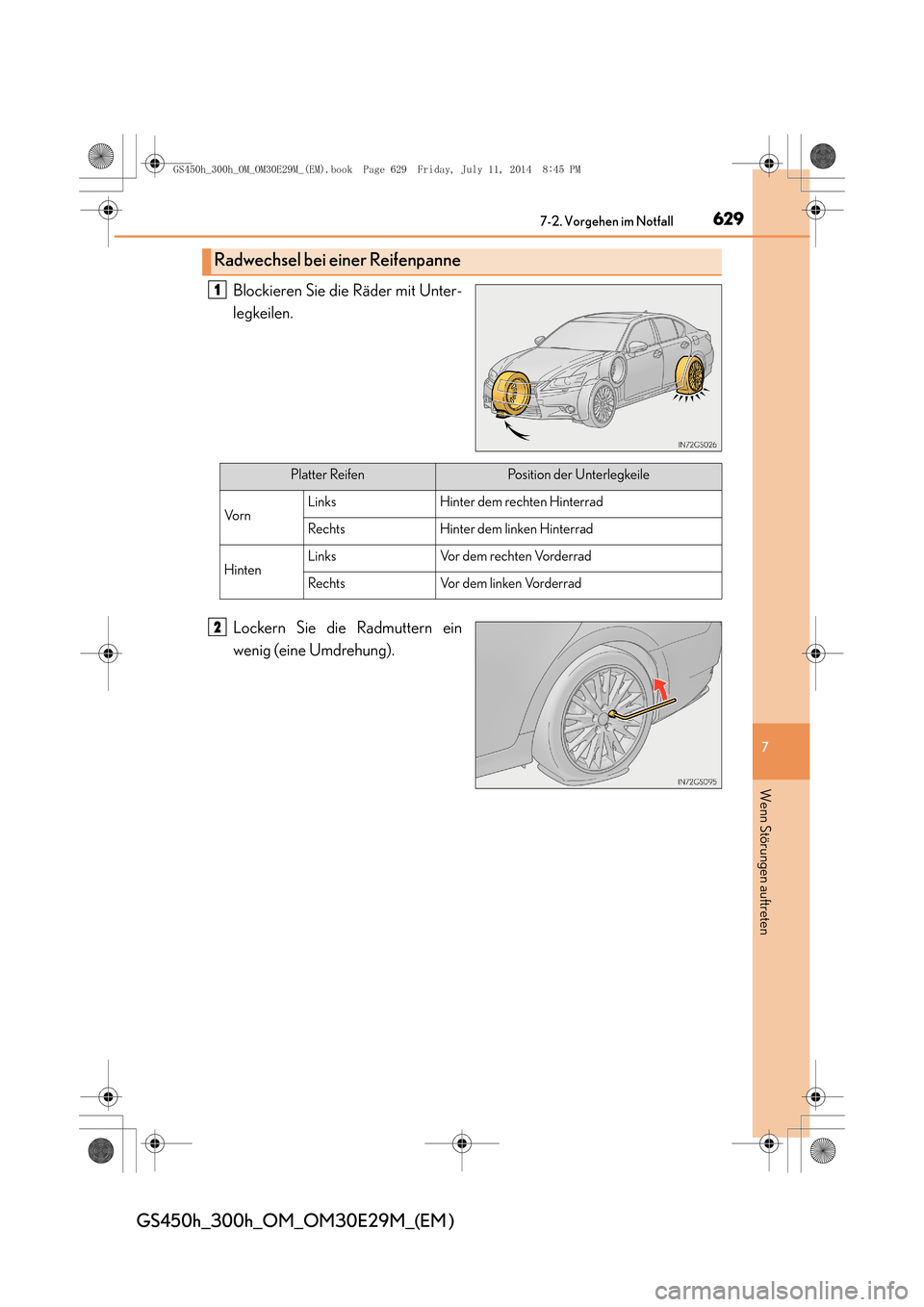

Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
GS450h_300h_OM_OM30E29M_(EM).book Page 629 Friday, July 11, 2014 8:45 PM

6307-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Drehen Sie den Bereich “A” des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit der Ansatz-
stelle in Kontakt ist.
Die Ansatzstellenführungen befinden sich
unter dem Türschweller. Sie zeigen die
Ansatzstellen für den Wagenheber an.
Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu verhindern.
3
4
5
GS450h_300h_OM_OM30E29M_(EM).book Page 630 Friday, July 11, 2014 8:45 PM

6317-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem das
Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit den Händen,
Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
●Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern und
das Rad kann sich lösen, was tödliche bzw. schwere Verletzungen zur Folge haben
könnte.
• Verwenden Sie niemals Öl oder Fett an Radbolzen oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Scheibenrad kommen kann. Darüber hin-
aus können sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen
und so einen schweren Unfall verursachen kann. Entfernen Sie jegliches Öl und Fett
von Radschrauben und Radmuttern.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Montieren eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der
Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das Fahrzeug
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
GS450h_300h_OM_OM30E29M_(EM).book Page 631 Friday, July 11, 2 014 8:45 PM

6327-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Radkon-
taktfläche befinden, können sich die Rad-
muttern während der Fahrt lockern und
das Rad kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von Hand locker und
gleichmäßig an.
Wenn Sie ein Reserverad mit Leicht-
metallfelge durch ein Reserverad
mit Stahlfelge ersetzen, ziehen Sie
die Radmuttern an, bis der abge-
schrägte Bereich lockeren Kontakt
mit der Aufnahme in der Felge hat.
Wenn Sie ein Leichtmetallrad durch
ein Leichtmetallrad ersetzen, dre-
hen Sie die Radmuttern an, bis die
Beilegscheiben Kontakt mit der Auf-
nahme in der Felge haben.
Senken Sie das Fahrzeug ab.
Montieren des Reserverads
1
2
Aufnahme in
der Felge
Abgeschrägter Bereich
Felge
Beilegscheibe
3
GS450h_300h_OM_OM30E29M_(EM).book Page 632 Friday, July 11, 2
014 8:45 PM
