2014 Lexus GS450h Betriebsanleitung (in German)

529 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
●Verwenden Sie nur Lexus-Radmuttern und -Radmutternschlüssel für Leicht-
metallfelgen.
●Prüfen Sie nach dem Umsetzen, einer Reparatur oder einem Reifenwechsel,
ob die Radmuttern nach 1600 km noch immer fest angezogen sind.
●Achten Sie beim Aufziehen von Schneeketten darauf, dass die Leichtmetall-
felgen nicht beschädigt werden.
●Verwenden Sie zum Auswuchten der Räder nur Original-Lexus-Auswucht-
gewichte oder Gleichwertiges und einen Kunststoff- oder Gummihammer.
■Ersetzen von Rädern (Fahrzeuge mit Reifendruck-Warnsystem)
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem Reifen-
druck-Warnsystem ermöglichen, bei zu niedrigem Reifendruck rechtzeitig Warnungen aus-
zugeben. Wenn die ersetzt werden, müssen auch die Ventile und Sender des Reifendruck-
Warnsystems angebracht werden. (→S. 511)
Vorsichtsmaßnahmen bei Leichtmetallfelgen
ACHTUNG
■Ersetzen der Räder
●Verwenden Sie keine Räder, deren Größe von der in der Betriebsanleitung angegebenen
Größe abweicht, da dies zum Verlust der Kontrolle über das Fahrzeug führen kann.
●Ein undicht gewordener schlauchloser Reifen darf keinesfalls durch Einziehen eines
Schlauchs repariert werden. Dies kann einen Unfall mit lebensgefährlichen oder schwe-
ren Verletzungen zur Folge haben.
●Verwenden Sie keine Stahlräder.
Die Radkontaktfläche könnte beschädigt werden und das Rad könnte sich während der
Fahrt lösen, wodurch es zu einem Unfall mit schweren oder tödlichen Verletzungen kom-
men kann. (Außer bei Fahrzeugen mit einem Reserverad aus Stahl)
■Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann während der Fahrt Luft aus dem Reifen austreten, was zu einem Unfall
führen kann.
GS450h_300h_OM_OM30E29M_(EM).book Page 529 Friday, July 11, 2 014 8:45 PM

5306-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
HINWEIS
■Austausch der Ventile und Sender des Reifendruck-Warnsystems (Fahrzeuge mit Reifen-
druck-Warnsystem)
●Da eine Reifenreparatur oder ein Reifenwechsel Auswirkungen und die Ventile und Sen-
der des Reifendruck-Warnsystems haben kann, lassen Sie die Reifen von einem Lexus-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt warten. Stellen Sie außerdem sicher, dass Sie die
Ventile und Sender für das Reifendruck-Warnsystem nur bei einem Lexus-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt kaufen.
●Achten Sie darauf, dass nur Original-Lexus-Räder an Ihrem Fahrzeug montiert werden.
Mit markenfremden Rädern funktionieren die Ventile und Sender des Reifendruck-Warn-
systems eventuell nicht ordnungsgemäß.
GS450h_300h_OM_OM30E29M_(EM).book Page 530 Friday, July 11, 2014 8:45 PM

531
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
Klimaanlagenfilter
Schalten Sie den “POWER”-Schalter aus.
Öffnen Sie das Handschuhfach.
Heben Sie die Seite mit der Strebe
an, lösen Sie die Klauen der Strebe
und ziehen Sie die Abtrennung waa-
gerecht heraus.
Drücken Sie auf die Klauen und neh-
men Sie die Filterabdeckung ab.
Drücken Sie auf die Klauen und neh-
men Sie das Filtergehäuse ab.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die Lei-
stung der Klimaanlage zu gewährleisten.
Ausbaumethode
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 531 Friday, July 11, 2
014 8:45 PM

5326-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )

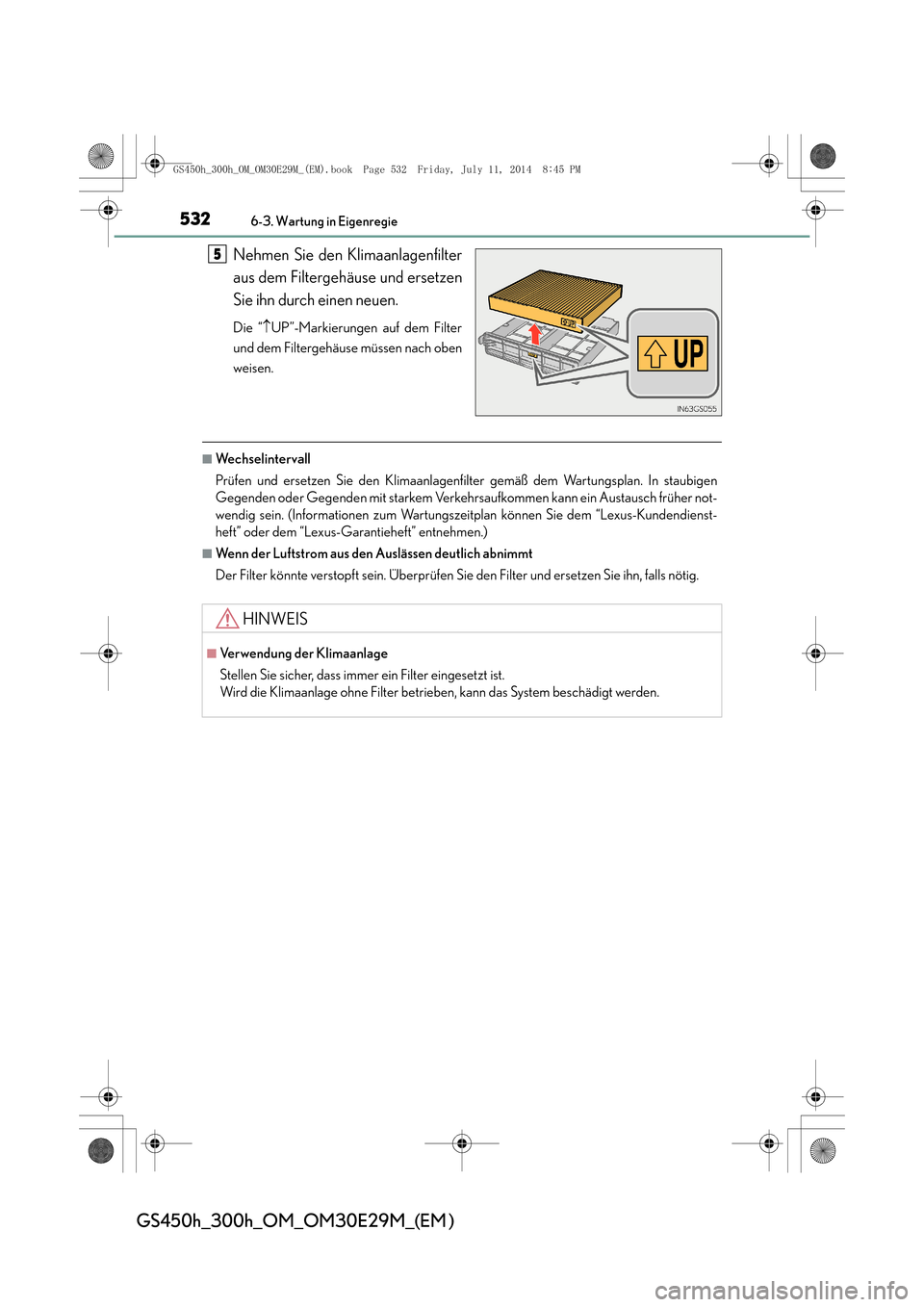

Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und ersetzen
Sie ihn durch einen neuen.
Die “↑UP”-Markierungen auf dem Filter
und dem Filtergehäuse müssen nach oben
weisen.
■Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubigen
Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch früher not-
wendig sein. (Informationen zum Wartungszeitplan können Sie dem “Lexus-Kundendienst-
heft” oder dem “Lexus-Garantieheft” entnehmen.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls nötig.
5
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann das System beschädigt werden.
GS450h_300h_OM_OM30E29M_(EM).book Page 532 Friday, July 11, 2 014 8:45 PM

533
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Kleinen Schlitzschraubendreher
●Lithium-Batterie CR2032
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Entfernen Sie die Batterieabdek-
kung.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrauben-
drehers mit einem Lappen.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austausch der Batterie
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 533 Friday, July 11, 2
014 8:45 PM

5346-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem Plus-
pol (“+”) nach oben ein.
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Vertragswerkstatt oder jeder
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in Elektroge-
räteläden oder Kamerageschäften erhältlich.
●Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder eine
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss
Batterien für den Kartenschlüssel sind ausschließlich bei Lexus-Händlern erhältlich. Ihr
Lexus-Händler kann die Batterie für Sie austauschen.
■Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem, sowie die Fernbedienung funktionieren nicht
ordnungsgemäß.
●Die Reichweite wird geringer.
4
GS450h_300h_OM_OM30E29M_(EM).book Page 534 Friday, July 11, 2 014 8:45 PM

535 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von Klein-
kindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderenfalls kann es
zu lebensgefährlichen Verletzungen kommen.
■Vorsichtsmaßnahmen im Umgang mit der Lithium-Batterie
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE VERBRAUCHTE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■Hinweise für einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie
Beachten Sie folgende Vorsichtsmaß regeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batterieklemmen nicht.
GS450h_300h_OM_OM30E29M_(EM).book Page 535 Friday, July 11, 2 014 8:45 PM

5366-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
Sicherungen kontrollieren und auswechseln
Schalten Sie den “POWER”-Schalter aus.
Einzelheiten dazu, welche Sicherungen bei einer Systemstörung zu überprü-
fen sind, finden Sie im Abschnitt “Sicherungsplan und Amperezahlen”.
( → S. 541)
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum:
Entfernen Sie die Motorraum-
Abdeckung ( →S. 495) und entfer-
nen Sie alle Halteklemmen.
Drücken Sie zum Lösen der Verrie-
gelung auf die Fixiernasen auf bei-
den Seiten und nehmen Sie die
Abdeckung ab, während Sie an der
Schließplatte ziehen.
Stellen Sie beim Anbringen der
Abdeckung sicher, dass die Schließ-
platte und die Fixiernasen auf beiden
Seiten ordnungsgemäß einrasten.
Wenn elektrische Bauteile nicht funktion ieren, kann eine Sicherung durchge-
brannt sein. Kontrollieren Sie in diesem Fall die Sicherungen und ersetzen Sie
sie bei Bedarf.
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 536 Friday, July 11, 2 014 8:45 PM
