2014 Lexus GS450h Betriebsanleitung (in German)

577
7
7-1. Wesentliche Informationen
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Wenn Ihr Fahrzeug in einem Notfall angehalten wer-
den muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest gedrückt.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des Fahr-
zeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Scha
lt-/Wählhebel auf N.
XWenn der Schalt-/Wählhebel auf N geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Fahrgeschwindigkeit an
einem sicheren Ort neben der Straße an.
Schalten Sie das Hybridsystem aus.
XWenn der Schalt-/Wählhebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest gedrückt, um die
Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den “POWER”-
Schalter mindestens 2 Sekunden
lang gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einem sicheren Ort neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf normale
Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
ACHTUNG
■Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des Lenk-
rads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsystem ausschal-
ten.
5
GS450h_300h_OM_OM30E29M_(EM).book Page 577 Friday, July 11, 2 014 8:45 PM

5787-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )

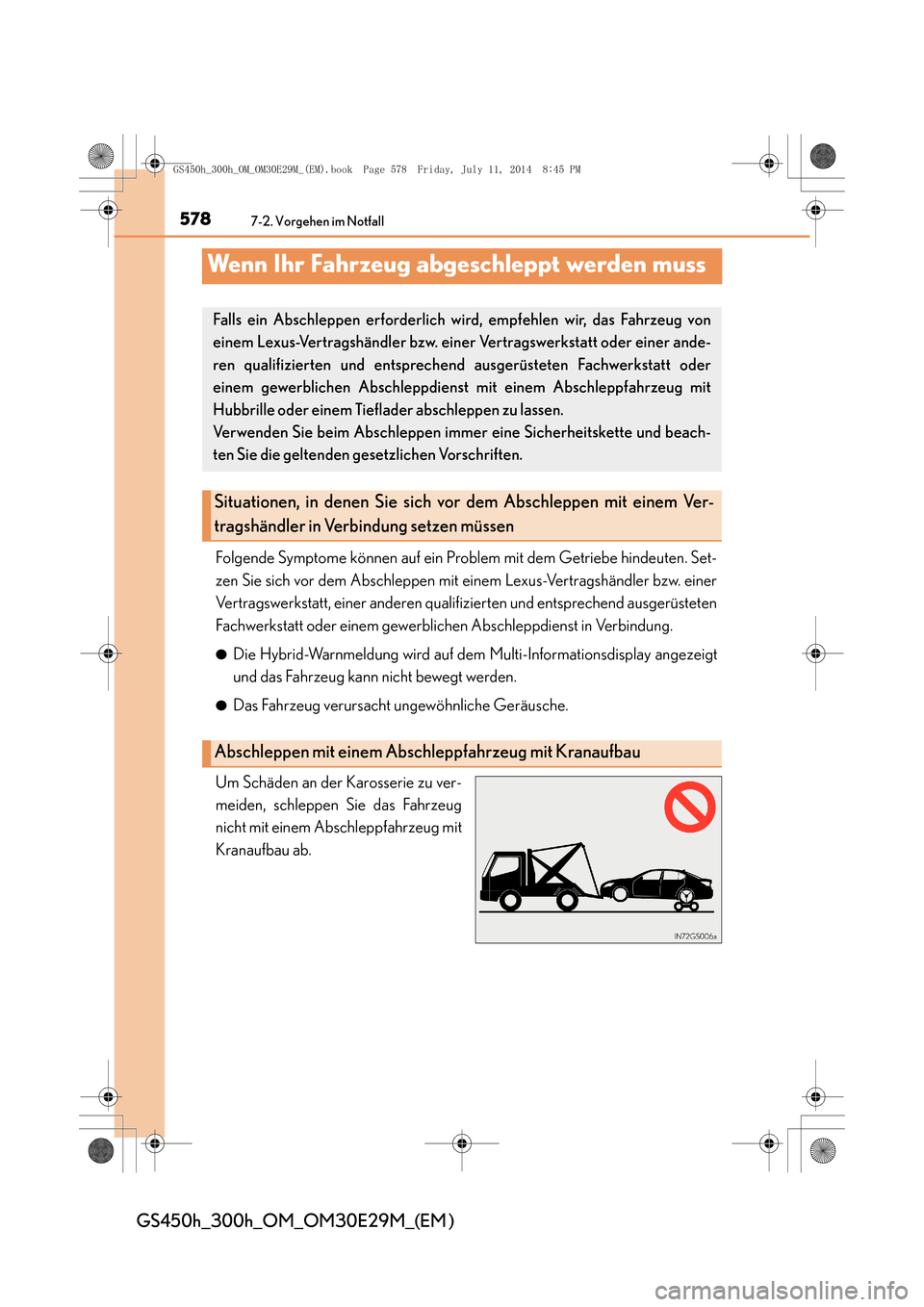

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten. Set-
zen Sie sich vor dem Abschleppen mit einem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt, einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt oder einem gewerblichen Abschleppdienst in Verbindung.
●Die Hybrid-Warnmeldung wird auf dem Multi-Informationsdisplay angezeigt
und das Fahrzeug kann nicht bewegt werden.
●Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu ver-
meiden, schleppen Sie das Fahrzeug
nicht mit einem Abschleppfahrzeug mit
Kranaufbau ab.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt oder
einem gewerblichen Abschleppdienst mit einem Abschleppfahrzeug mit
Hubbrille oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und beach-
ten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen Sie sich vor dem Abschleppen mit einem Ver-
tragshändler in Verb indung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
GS450h_300h_OM_OM30E29M_(EM).book Page 578 Friday, July 11, 2 014 8:45 PM

5797-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Wird Ihr Lexus auf einem Tieflader
transportiert, muss er an den abgebil-
deten Stellen gesichert werden.
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung Ihres Fahr-
zeugs müssen die in der Abbildung
schattiert dargestellten Winkel 45°
betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Abschleppen mit einem Absc hleppfahrzeug mit Hubbrille
XVo r w ä r t sXRückwärts
Verwenden Sie einen Nachläufer unter
den Hinterrädern. Verwenden Sie einen Nachläufer
unter den Vorderrädern.
Transport mit einem Tieflader
GS450h_300h_OM_OM30E29M_(EM).book Page 579 Friday, July 11, 2
014 8:45 PM

5807-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit einem an der Abschleppöse sicher befestigten Abschleppseil oder
einer Abschleppkette abgeschleppt werden. Dies sollte nur auf befestigten Stra-
ßen und für kurze Strecken bei niedriger Geschwindigkeit versucht werden.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen müssen in einwandfreiem
Zustand sein.
Nehmen Sie die Abschleppöse heraus. ( →S. 625, 639)
Entfernen Sie die Abschleppösen-
abdeckung mit einem Schlitzschrau-
bendreher.
Legen Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendreher
und Karosserie (siehe Abbildung).
Führen Sie die Abschleppöse in das
Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Abschleppen im Notfall
Anbringen der Abschleppöse
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 580 Friday, July 11, 2 014 8:45 PM

5817-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Befestigen Sie ein Abschleppseil oder eine Abschleppkette ordnungsgemäß
an der Abschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das Hybrid-
system.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus ON.
Schalten Sie den Schalt-/Wählhebel auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschaltet werden kann: →S. 658
■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■Radmutternschlüssel
Der Radmutternschlüssel ist im Kofferraum untergebracht. ( →S. 625, 639)
4
5
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 581 Friday, July 11, 2 014 8:45 PM

5827-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit einem Abschleppseil oder einer Abschleppkette
ein ruckartiges Anfahren usw., damit die Abschleppöse, das Seil oder die Kette nicht
übermäßig belastet wird. Die Abschleppöse, das Seil oder die Kette kann beschädigt
werden, wodurch möglicherweise Menschen von herabfallenden Bruchstücken getroffen
und schwere Schäden verursacht werden.
●Schalten Sie den Start-Schalter nicht aus.
Es besteht die Gefahr, dass das Lenkrad verriegelt wird und nicht mehr gedreht werden
kann.
■Anbringen der Abschleppöse am Fahrzeug
Stellen Sie sicher, dass die Abschleppöse ordnungsgemäß angebracht ist.
Wenn die Abschleppöse nicht ordnungsgemäß angebracht wurde, kann sie sich während
des Abschleppens lösen.
Stellen Sie sicher, dass beim Transportieren des
Fahrzeugs alle vier Räder vom Boden abgehoben
werden. Wenn die Räder beim Abschleppen des
Fahrzeugs Bodenkontakt haben, kann es zu einer
Beschädigung des Antriebsstrangs oder der mit
dem Antriebsstrang verbundenen Bauteile kom-
men, oder es kann aufgrund eines Richtungs-
wechsels des Fahrzeugs zu einem Unfall
kommen. Je nach Schaden oder Funktionsstö-
rung kann der durch den Betrieb des Elektromo-
tors erzeugte Strom auch einen Brand
verursachen.
GS450h_300h_OM_OM30E29M_(EM).book Page 582 Friday, July 11, 2014 8:45 PM

5837-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahrzeug
mit Hubbrille
Schleppen Sie das Fahrzeug nicht von hinten ab, wenn der Start-Schalter ausgeschaltet ist.
Der Lenkradschlossmechanismus ist nicht stark genug, um die Vorderräder gerade zu hal-
ten.
■So vermeiden Sie Karosserieschäden beim Abschleppen mit einem Abschleppfahrzeug
mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau ab,
weder von vorne noch von hinten.
GS450h_300h_OM_OM30E29M_(EM).book Page 583 Friday, July 11, 2014 8:45 PM

5847-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Wenn Sie der Meinung sind, dass etwas nicht stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus.
(Es ist normal, dass nach Benutzung der Klimaanlage Wasser abtropft.)
●Reifen, aus denen Luft zu entweichen scheint, oder ungleichmäßiger Profila-
brieb
●Die Nadel der Motorkühlmittel-Temperaturanzeige steht dauerhaft höher als
gewöhnlich.
●Veränderungen im Auspuffgeräusch
●Starkes Reifenquietschen bei Kurvenfahrten
●Ungewöhnliche Geräusche der Radaufhängung
●Klingeln oder andere Geräusche vom Hybridsystem
●Fehlzündungen, Stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen deutlich zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer Seite
●Verlust der Bremswirkung, schwammige s Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt oder repariert werden. Setzen Sie sich so
bald wie möglich mit einem Lexus-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizier ten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb
