2014 Lexus GS450h Betriebsanleitung (in German)

497 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )

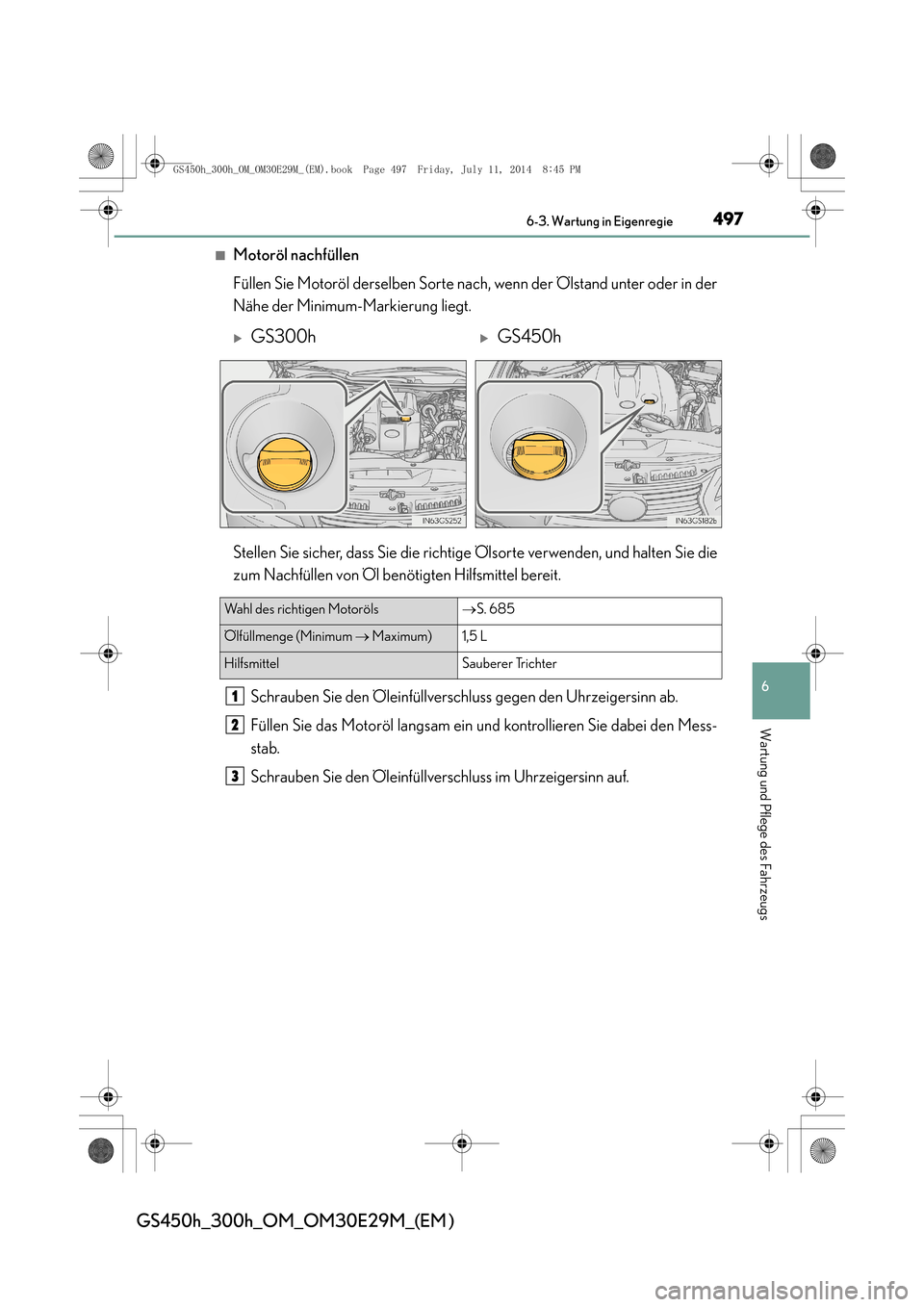

■Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte nach, wenn der Ölstand unter oder in der
Nähe der Minimum-Markierung liegt.
Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und halten Sie die
zum Nachfüllen von Öl benötigten Hilfsmittel bereit.Schrauben Sie den Öleinfüllverschluss gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den Mess-
stab.
Schrauben Sie den Öleinfüllverschluss im Uhrzeigersinn auf.
XGS300hXGS450h
Wahl des richtigen Motoröls →S. 685
Ölfüllmenge (Minimum → Maximum) 1,5 L
Hilfsmittel Sauberer Trichter
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 497 Friday, July 11, 2 014 8:45 PM

4986-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden Fällen
kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen den regulären
Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder dem
Austausch des Motors
●Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
●Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei Fahr-
ten mit häufigem Beschleunigen und Abbremsen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Verkehrsauf-
kommen gefahren wird
ACHTUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält Schadstoffe, die unter Umständen zu Hautentzündungen
und Hautkrebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere
Zeit und wiederholt mit gebrauchtem Öl in Berührung kommt. Waschen Sie das
gebrauchte Motoröl gründlich mit Wasser und Seife von der Haut.
●Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß. Ent-
sorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die Kanalisa-
tion oder das Erdreich.
Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei einem Lexus-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt sowie bei Tankstellen oder Autozubehörgeschäften.
●Bewahren Sie gebrauchtes Motoröl für Kinder unzugänglich auf.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
●Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
●Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
●Stellen Sie sicher, dass der Motoröl-Einfüllverschluss ordnungsgemäß festgezogen ist.
GS450h_300h_OM_OM30E29M_(EM).book Page 498 Friday, July 11, 2014 8:45 PM

499 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Markie-
rungen “FULL” und “LOW” des Behälters befinden.
■MotorkühlmittelbehälterVerschlusskappe des Kühlmittelbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder unter der “LOW”-Markierung, füllen Sie Kühlmittel
bis zur “FULL”-Markierung nach. ( →S. 669)
Kühlmittel
XGS300hXGS450h
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 499 Friday, July 11, 2 014 8:45 PM

5006-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
■Kühlmittelbehälter der Leistungssteuereinheit
XGS300hXGS450h
Verschlusskappe des Kühlmittel-
behälters
“F”-Markierung
“L”-Markierung
Befindet sich der Füllstand an oder
unter der “L”-Markierung, füllen Sie
Kühlmittel bis zur “F”-Markierung
nach. (→S. 669)
Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( →S. 669)
1
2
3
1
2
3
GS450h_300h_OM_OM30E29M_(EM).book Page 500 Friday, July 11, 2 014 8:45 PM

501 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus 50 %
Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei Ihrem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
■Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlu sskappen der Kühlmittelbehälter für den Motor/
die Leistungssteuereinheit, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappen und das Kühl-
system von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüstete n Fachwerkstatt auf Undichtigkeiten prüfen.
ACHTUNG
■Bei heißem Hybridsystem
Entfernen Sie nicht die Verschlusskappen der Kühlmittelbehälter für den Motor/die Lei-
stungssteuereinheit oder die Verschlusskappe des Kühlmitteleinlasses. ( →S. 675)
Das Kühlsystem kann unter Druck stehen, und wenn die Kappe bzw. der Deckel entfernt
wird, kann heißes Kühlmittel herausspritzen und ernsthafte Verletzungen verursachen, wie
zum Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur die kor-
rekte Mischung von Wasser und Frostschutzmittel gewährleistet korrekte Schmierung,
Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des Frostschutz- oder
Kühlmittels.
■Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
GS450h_300h_OM_OM30E29M_(EM).book Page 501 Friday, July 11, 2 014 8:45 PM

5026-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wissen,
in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
Kühler und Kondensator
ACHTUNG
■Bei heißem Hybridsystem
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und ernsthafte Verletzun-
gen verursachen können, wie zum Beispiel Verbrennungen.
GS450h_300h_OM_OM30E29M_(EM).book Page 502 Friday, July 11, 2 014 8:45 PM

503 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM30E29M_(EM )
Falls eine Scheibenwaschanlage nicht
funktioniert oder die entsprechende
Warnmeldung auf dem Multi-Informa-
tionsdisplay angezeigt wird, könnte der
Waschflüssigkeitsbehälter leer sein.
Füllen Sie Waschflüssigkeit nach.
Waschflüssigkeit
ACHTUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn das Hybridsystem heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem Motor
usw. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel als Waschflüssigkeit.
Dadurch kann es zu Streifenbildung auf den lackierten Flächen des Fahrzeugs kommen.
■Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsflasche
angegeben sind.
GS450h_300h_OM_OM30E29M_(EM).book Page 503 Friday, July 11, 2014 8:45 PM

5046-3. Wartung in Eigenregie
GS450h_300h_OM_OM30E29M_(EM )
12-V-Batterie
Die 12-V-Batterie befindet sich auf der
linken Seite des Gepäckraums.
Ziehen Sie den Riemen hoch, um die
Abdeckung der 12-V-Batterie anzuhe-
ben.
Stellen Sie sicher, dass die Klemmen der 12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhanden sind.Anschlussklemmen
Haltebügel
Einbauort
Entfernen der Abdeckung der 12-V-Batterie
Außen
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 504 Friday, July 11, 2 014 8:45 PM
