2014 Lexus GS450h Betriebsanleitung (in German)

1292. Instrumententafel
2
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
■Head-up-Display
●Das Head-up-Display erscheint möglicherweise dunkel und schwer lesbar, wenn es durch
eine Sonnenbrille, insbesondere eine polarisierte Sonnenbrille, betrachtet wird.
Passen Sie die Helligkeit des Head-up-Displays an oder nehmen Sie die Sonnenbrille ab.
●Wenn das Head-up-Display ausgeschaltet wird, bleibt es auch ausgeschaltet, wenn der
“POWER”-Schalter nach dem Ausschalten wieder in den Modus ON gebracht wird.
●Das Startbild wird auf dem Head-up-Display an gezeigt, nachdem der Start-Schalter in den
Modus ON geschaltet wurde, wenn der Schalter des Head-up-Displays eingeschaltet ist.
■Wenn die 12-V-Batterie abgeklemmt wird
Die persönlichen Einstellungen für das Head-up-Display werden zurückgesetzt.
ACHTUNG
■Vor der Verwendung des Head-up-Displays
Stellen Sie sicher, dass die Position und Helligkeit des Head-up-Displays eine sichere Fahr-
weise nicht beeinträchtigen. Eine falsche Einstellung von Position und Helligkeit des Dis-
plays kann die Sicht des Fahrers behindern und zu einem Unfall mit lebensgefährlichen
Verletzungen führen.
HINWEIS
■Vermeiden von Schäden an Bauteilen
●Stellen Sie keine Getränke in die Nähe des Pro-
jektors für das Head-up-Display. Wenn der Pro-
jektor feucht wird, kann es zu einer elektrischen
Funktionsstörung kommen.
●Legen Sie keine Gegenstände auf den Projek-
tor für das Head-up-Display und bringen Sie
keine Aufkleber an ihm an.
Dies könnte zu einer Unterbrechung der Head-
up-Display-Anzeigen führen.
●Berühren Sie nicht den Innenbereich des Pro-
jektors für das Head-up-Display und drücken
Sie keine scharfkantigen Gegenstände oder
Ähnliches in den Projektor.
Dies könnte zu einer mechanischen Funktions-
störung führen.
GS450h_300h_OM_OM30E29M_(EM).book Page 129 Friday, July 11, 2 014 8:45 PM

1302. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
Energie-Überwachungsanzeige/Verbrauchsbildschirm
Multi-Informationsdisplay
Bildschirm des Remote Touch
Knopf des Remote Touch
Ta s t e “ M E N U ”
Sie können den Status Ihres Hybridsystems auf dem Multi-Informationsdis-
play und auf dem Bildschirm des Remote Touch verfolgen.
Fahrzeuge mit 12,3-Zoll-Display: Die Energie-Überwachungsanzeige oder
der Verbrauchsbildschirm kann auf der seitlichen Anzeige angezeigt werden.
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 130 Friday, July 11, 2 014 8:45 PM

1312. Instrumententafel
2
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
■Bildschirm des Remote Touch
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Fahrtinformationen” oder “Vorh. Wert” angezeigt wird, wählen
Sie “Energie”.
■Multi-Informationsdisplay
Drücken Sie mehrmals die Taste
“DISP” am Lenkrad, um die Energie-
Überwachungsanzeige aufzurufen.
Energie-Überwachungsanzeige
GS450h_300h_OM_OM30E29M_(EM).book Page 131 Friday, July 11, 2 014 8:45 PM

1322. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsächlichen Bedin-
gungen abweichen.
Bildschirm des Remote TouchMulti-Informationsdisplay
Das Fahrzeug wird vom Elek-
tromotor (Traktionsmotor)
angetrieben
Das Fahrzeug wird vom Otto-
motor und vom Elektromotor
(Traktionsmotor) angetrieben
Das Fahrzeug wird vom Otto-
motor angetrieben
Das Fahrzeug lädt die Hybrid-
batterie (Traktionsbatterie) auf
Es ist kein Energiefluss vorhan-
den
Status der Hybridbatterie
(Traktionsbatterie)
NiedrigVo l l s t ä n d i gNiedrigVollständig
GS450h_300h_OM_OM30E29M_(EM).book Page 132 Friday, July 11, 2 014 8:45 PM

1332. Instrumententafel
2
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )

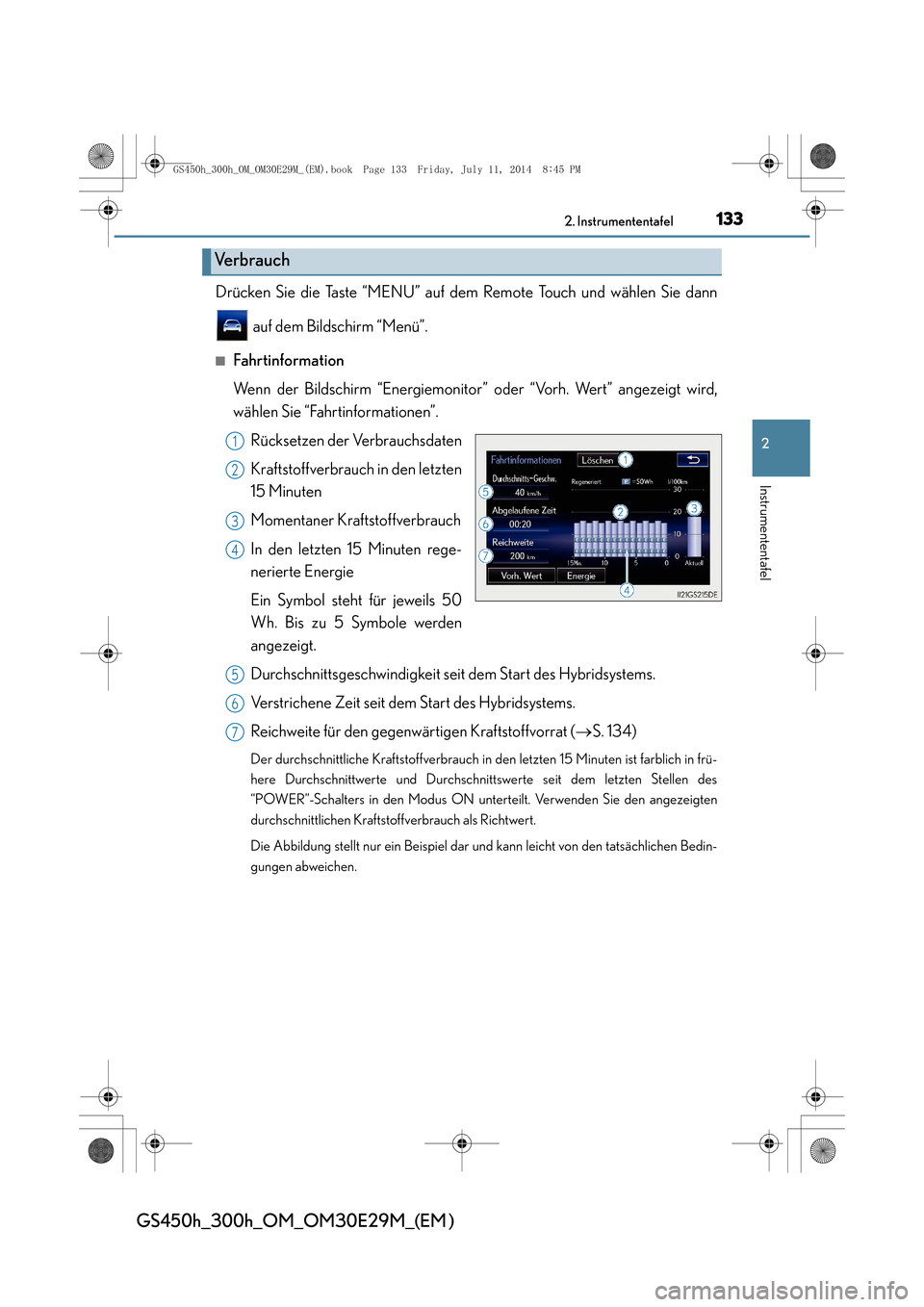

Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann auf dem Bildschirm “Menü”.
■Fahrtinformation
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird,
wählen Sie “Fahrtinformationen”.
Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 15 Minuten rege-
nerierte Energie
Ein Symbol steht für jeweils 50
Wh. Bis zu 5 Symbole werden
angezeigt.
Durchschnittsgeschwindigkeit seit dem Start des Hybridsystems.
Verstrichene Zeit seit dem Start des Hybridsystems.
Reichweite für den gegenwärtigen Kraftstoffvorrat ( →S. 134)
Der durchschnittliche Kraftstoffverbrauch in den letzten 15 Minuten ist farblich in frü-
here Durchschnittwerte und Durchschnittswerte seit dem letzten Stellen des
“POWER”-Schalters in den Modus ON unterteilt. Verwenden Sie den angezeigten
durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedin-
gungen abweichen.
Verbrauch
1
2
3
4
5
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 133 Friday, July 11, 2 014 8:45 PM

1342. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
■Vorheriger Wert
Wenn der Bildschirm “Energiemonitor” oder “Fahrtinformationen” angezeigt
wird, wählen Sie “Vorh. Wert”.Rücksetzen der vorherigen
We r t e
Bester früherer Kraftstoffver-
brauch
Durchschnittlicher Kraftstoffver-
brauch
Vorherige Aufzeichnung des
Kraftstoffverbrauchs
Aktualisieren der Daten des durchschnittlichen Kraftstoffverbrauchs
Die durchschnittlichen früheren Kraftstoffverbrauchswerte sind farblich in frühere
Durchschnittswerte und den durchschnittlichen Verbrauch seit der letzten Aktualisie-
rung unterteilt. Verwenden Sie den angezeigten durchschnittlichen Kraftstoffver-
brauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedin-
gungen abweichen.
■Aktualisieren der vorherigen Werte
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch durch Auswahl von
“Aktualisieren”, um den aktuellen Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch Auswahl von “Löschen” gelöscht werden.
■Reichweite für den gegenwärtigen Kraftstoffvorrat
Zeigt die geschätzte maximale Entfernung an , die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Entfernung wird auf Basis Ihres durchs chnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Entfernung von der angezeigten Reichweite abwei-
chen.
1
2
3
4
5
GS450h_300h_OM_OM30E29M_(EM).book Page 134 Friday, July 11, 2 014 8:45 PM

1352. Instrumententafel
2
Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )
Sie können Fahrzeugdaten auf der seitlichen Anzeige (→S. 411) aufrufen und
dann mit oder den gewünschten Bildschirm wählen.
XKraftstoffverbrauch
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und die zurückgewon-
nene Energie der letzten 10 Minuten in
Intervallen von 1 Minute sowie die
Reichweite an.
XAufgezeichnete Daten
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und den höchsten Kraft-
stoffverbrauch an.
XFahrtinformationen
Zeigt die Reichweite, den Durch-
schnittsverbrauch und die verstrichene
Zeit seit dem Starten des Hybridsy-
stems an.
Verwenden der seitlichen Anzeige (falls vorhanden)
GS450h_300h_OM_OM30E29M_(EM).book Page 135 Friday, July 11, 2 014 8:45 PM

1362. Instrumententafel
GS450h_300h_OM_OM30E29M_(EM )

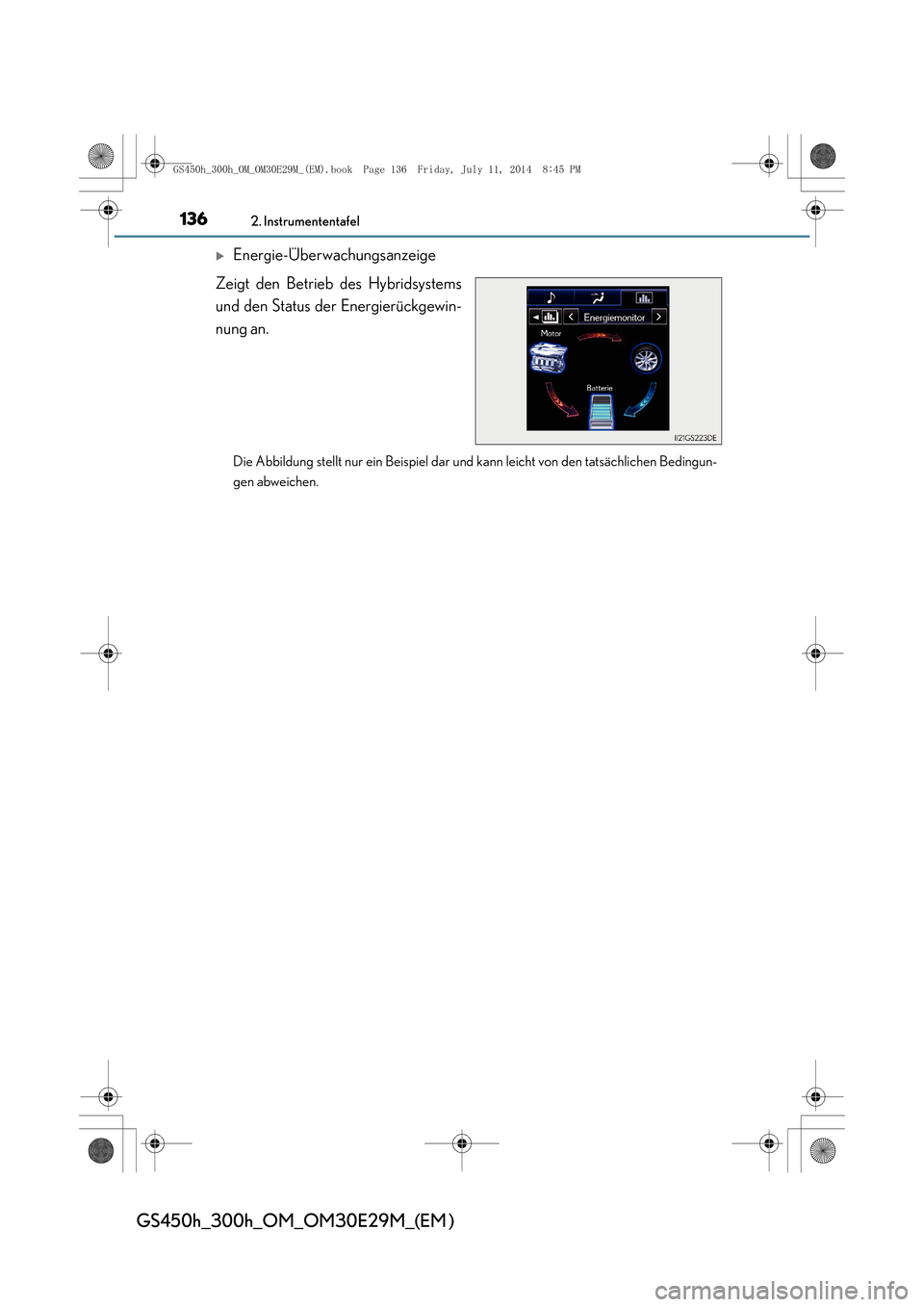

XEnergie-Überwachungsanzeige
Zeigt den Betrieb des Hybridsystems
und den Status der Energierückgewin-
nung an.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedingun-
gen abweichen.
