7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Wenn die 12-V-Batterie entladen ist
Wenn Sie über einen Satz Starthilfe-Kabel (Überbrückungskabel) und ein zwei-
tes Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug mittels
Starthilfe anlassen. Befolgen Sie dazu die folgenden Schritte.
Öffnen Sie den Kofferraumdeckel
und nehmen Sie die Abdeckung der
12-V-Batterie ab.
Wenn die Kofferraum-Fernentriegelung
nicht verwendet werden kann, öffnen Sie
den Kofferraum mit dem mechanischen
Schlüssel. ( →S. 662)
Schließen Sie die Starthilfe-Kabel wie nachfolgend beschrieben an:
Positive (+) Batterieklemme Ihres Fahrzeugs
Positive (+) Batterieklemme des zweiten Fahrzeugs
Negative (-) Batterieklemme des zweiten Fahrzeugs
Negative (-) Batterieklemme Ihres Fahrzeugs
Bei entladender 12-V-Batterie kann da s Hybridsystem unter Umständen mit
dem folgenden Verfahren gestartet werden.
Sie können sich auch mit einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizie rten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung setzen.
1
2
1
2
3
4
GS450h_300h_OM_OM30E29M_(EM).book Page 665 Friday, July 11, 2 014 8:45 PM

6667-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und behalten Sie sie zum Aufladen der 12-V-Batterie Ihres Fahr-
zeugs etwa 5 Minuten lang bei.
Öffnen und schließen Sie eine Tür Ihres Fahrzeugs bei ausgeschaltetem
“POWER”-Schalter.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs, indem Sie den “POWER”-Schalter in den
Modus ON bringen.
Stellen Sie sicher, dass die “READY”-Anzeige aufleuchtet. Falls die Anzeige
nicht aufleuchtet, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung.
Wenn das Hybridsystem läuft, entfernen Sie die Starthilfe-Kabel in exakt der
umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Wenn das Hybridsystem gestartet werden konnte, lassen Sie Ihr Fahrzeug so
bald wie möglich von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
■Starten des Hybridsystems bei entladener 12-V-Batterie
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
■So verhindern Sie das Entladen der 12-Volt-Batterie
●Schalten Sie Scheinwerfer und Audiosystem aus, wenn das Hybridsystem abgestellt ist.
●Schalten Sie alle unnötigen elektrischen Verb raucher aus, wenn das Fahrzeug längere Zeit
mit geringer Geschwindigkeit fährt, wie z. B. bei starkem Verkehrsaufkommen.
■Laden der 12-V-Batterie
Die in der 12-V-Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entladung
und der Belastung durch bestimmte elektrische Anwendungen allmählich, auch wenn das
Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann sich die 12-V-Batte-
rie entladen und das Hybridsystem kann dann möglicherweise nicht gestartet werden. (Wäh-
rend des Betriebs des Hybridsystems lädt sich die 12-V-Batterie automatisch wieder auf.)
3
4
5
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 666 Friday, July 11, 2 014 8:45 PM

6677-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )

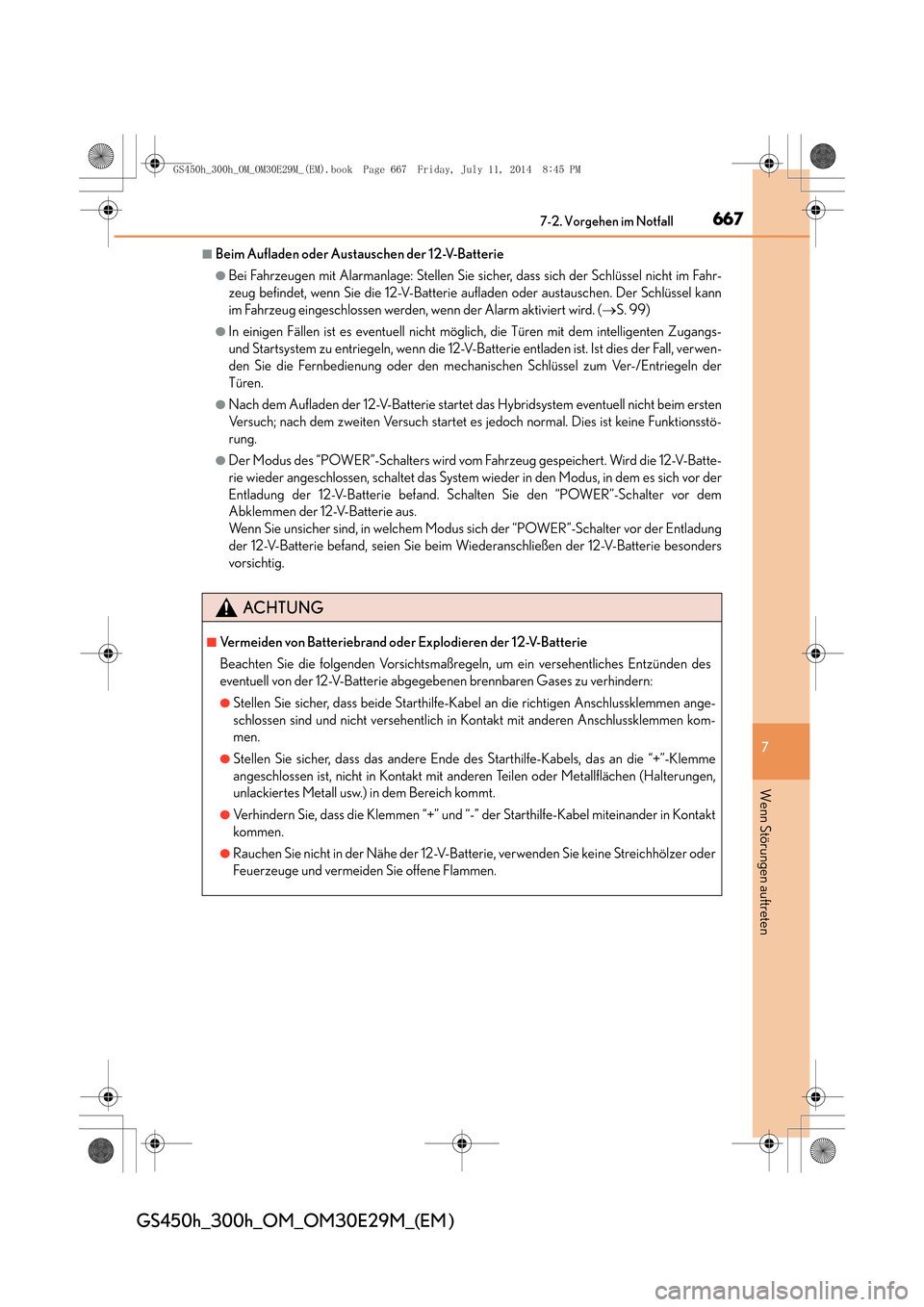

■Beim Aufladen oder Austauschen der 12-V-Batterie
●Bei Fahrzeugen mit Alarmanlage: Stellen Sie sicher, dass sich der Schlüssel nicht im Fahr-
zeug befindet, wenn Sie die 12-V-Batterie aufladen oder austauschen. Der Schlüssel kann
im Fahrzeug eingeschlossen werden, wenn der Alarm aktiviert wird. (→S. 99)
●In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten Zugangs-
und Startsystem zu entriegeln, wenn die 12-V-Batterie entladen ist. Ist dies der Fall, verwen-
den Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/Entriegeln der
Türen.
●Nach dem Aufladen der 12-V-Batterie startet das Hybridsystem eventuell nicht beim ersten
Versuch; nach dem zweiten Versuch startet es jedoch normal. Dies ist keine Funktionsstö-
rung.
●Der Modus des “POWER”-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Batte-
rie wieder angeschlossen, schaltet das System wieder in den Modus, in dem es sich vor der
Entladung der 12-V-Batterie befand. Schalten Sie den “POWER”-Schalter vor dem
Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der “POWER”-Schalter vor der Entladung
der 12-V-Batterie befand, seien Sie beim Wiederanschließen der 12-V-Batterie besonders
vorsichtig.
ACHTUNG
■Vermeiden von Batteriebrand oder Explodieren der 12-V-Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein versehentliches Entzünden des
eventuell von der 12-V-Batterie abgegebenen brennbaren Gases zu verhindern:
●Stellen Sie sicher, dass beide Starthilfe-Kabel an die richtigen Anschlussklemmen ange-
schlossen sind und nicht versehentlich in Kontakt mit anderen Anschlussklemmen kom-
men.
●Stellen Sie sicher, dass das andere Ende des Starthilfe-Kabels, das an die “+”-Klemme
angeschlossen ist, nicht in Kontakt mit anderen Teilen oder Metallflächen (Halterungen,
unlackiertes Metall usw.) in dem Bereich kommt.
●Verhindern Sie, dass die Klemmen “+” und “-” der Starthilfe-Kabel miteinander in Kontakt
kommen.
●Rauchen Sie nicht in der Nähe der 12-V-Batterie, verwenden Sie keine Streichhölzer oder
Feuerzeuge und vermeiden Sie offene Flammen.
GS450h_300h_OM_OM30E29M_(EM).book Page 667 Friday, July 11, 2 014 8:45 PM

6687-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
ACHTUNG
■Vorsichtsmaßnahmen im Umgang mit der 12-V-Batterie
Die 12-V-Batterie enthält giftige und korrodierend-ätzende Batteriesäure. Zudem enthal-
ten Zubehörteile der Batterie Blei und Bleiverbindungen. Beachten Sie bei der Handha-
bung der 12-V-Batterie folgende Vorsichtsmaßregeln:
●Tragen Sie bei Arbeiten mit der 12-V-Batterie immer eine Schutzbrille und vermeiden Sie,
dass Flüssigkeit der 12-V-Batterie (Säure) in Kontakt mit Ihrer Haut, Ihrer Kleidung oder
der Fahrzeugkarosserie kommt.
●Beugen Sie sich nicht über die 12-V-Batterie.
●Sollte Batterieflüssigkeit der 12-V-Batterie auf Ihre Haut oder in Ihre Augen gelangen,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab und suchen Sie einen Arzt
auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis Sie ärzt-
lich versorgt werden können.
●Waschen Sie sich immer die Hände, nachdem Sie mit der Halterung der 12-V-Batterie,
den Anschlussklemmen und anderen Teilen der Batterie in Berührung gekommen sind.
●Halten Sie Kinder von der 12-V-Batterie fern.
■Nach dem Aufladen der 12-V-Batterie
Lassen Sie die 12-V-Batterie so bald wie möglich von einem Lexus-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
Die fortgesetzte Verwendung einer überalterten 12-V-Batterie kann dazu führen, dass übel
riechende Gase aus der Batterie austreten, die für die Fahrzeuginsassen gesundheits-
schädlich sein können.
■Beim Austauschen der 12-V-Batterie
→ S. 508
GS450h_300h_OM_OM30E29M_(EM).book Page 668 Friday, July 11, 2 014 8:45 PM

669
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Wenn der Motor zu heiß wird
■Wenn der Zeiger der Motorkühlmittel-Temperaturanzeige in den roten
Bereich kommt
Halten Sie das Fahrzeug an einem sicheren Ort an, schalten Sie die Klima-
anlage aus und dann das Hybridsystem.
We n n S i e D a m p f s e h e n :
Nachdem sich der Dampf verflüchtigt hat, heben Sie vorsichtig die Motor-
haube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Folgendes kann auf eine Überhitzung hindeuten.
●Der Zeiger der Motorkühlmittel-Temperaturanzeige ( →S. 109) kommt in
den roten Bereich oder ein Leistungsverlust des Hybridsystems ist spürbar.
(Die Geschwindigkeit steigt beispielsweise nicht an.)
●Auf dem Multi-Informationsdisplay wird “Hybridsystem überhitzt”
( → S. 610) angezeigt.
●Dampf quillt unter der Motorhaube hervor.
Korrekturmaßnahmen
1
2
GS450h_300h_OM_OM30E29M_(EM).book Page 669 Friday, July 11, 2 014 8:45 PM

6707-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
Nachdem das Hybridsystem hinreichend abgekühlt ist, kontrollieren Sie
die Schläuche und das Kühlsystem auf Undichtigkeiten.Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, ko ntaktieren Sie sofort einen Lexus-Ver-
tragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt.
Der Kühlmittelstand muss sich zwischen den Markierungen “FULL” und
“LOW” des Behälters befinden.
Behälter
“FULL”
“LOW”
Verschlusskappe des Kühlmitteleinlasses
3
1
2
XGS300hXGS450h
4
1
2
3
4
XGS300hXGS450h
GS450h_300h_OM_OM30E29M_(EM).book Page 670 Friday, July 11, 2 014 8:45 PM

6717-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM30E29M_(EM )
Füllen Sie bei Bedarf Kühlmittel nach. (→S. 674)
Im Notfall kann Wasser verwendet werden, wenn kein Motorkühlmittel zur Verfügung
steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um zu
überprüfen, ob die Kühlerlüfter funktionieren, und um zu sehen, ob Kühl-
mittel aus dem Kühler oder den Schläuchen austritt.
Die Lüfter drehen sich, wenn die Klimaanlage sofort nach einem Kaltstart eingeschal-
tet wird. Kontrollieren Sie, ob die Lüfter funktionieren, indem Sie überprüfen, ob ein
Betriebsgeräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich dies als
schwierig herausstellt, schalten Sie die K limaanlage wiederholt ein und wieder aus.
(Die Lüfter funktionieren bei Frost möglicherweise nicht.)
Wenn die Lüfter nicht laufen:
Schalten Sie das Hybridsystem sofort aus und setzen Sie sich mit einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Wenn die Lüfter laufen:
Lassen Sie das Fahrzeug beim nächstgelegenen Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten F achwerkstatt überprüfen.
5
XGS300hXGS450h
6
7
GS450h_300h_OM_OM30E29M_(EM).book Page 671 Friday, July 11, 2 014 8:45 PM

6727-2. Vorgehen im Notfall
GS450h_300h_OM_OM30E29M_(EM )
■Wenn “Hybridsystem überhitzt” auf dem Multi-Informationsdisplay ange-
zeigt wird
Halten Sie das Fahrzeug an einem sicheren Ort an.
Schalten Sie das Hybridsystem aus und heben Sie vorsichtig die Motor-
haube an.
Nachdem das Hybridsystem abgekühlt is t, kontrollieren Sie die Schläuche
und den Wärmetauscher des Kühlers (den Kühler) auf Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel aus, ko ntaktieren Sie sofort einen Lexus-Ver-
tragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt.
1
2
3
1
2
XGS300hXGS450h
