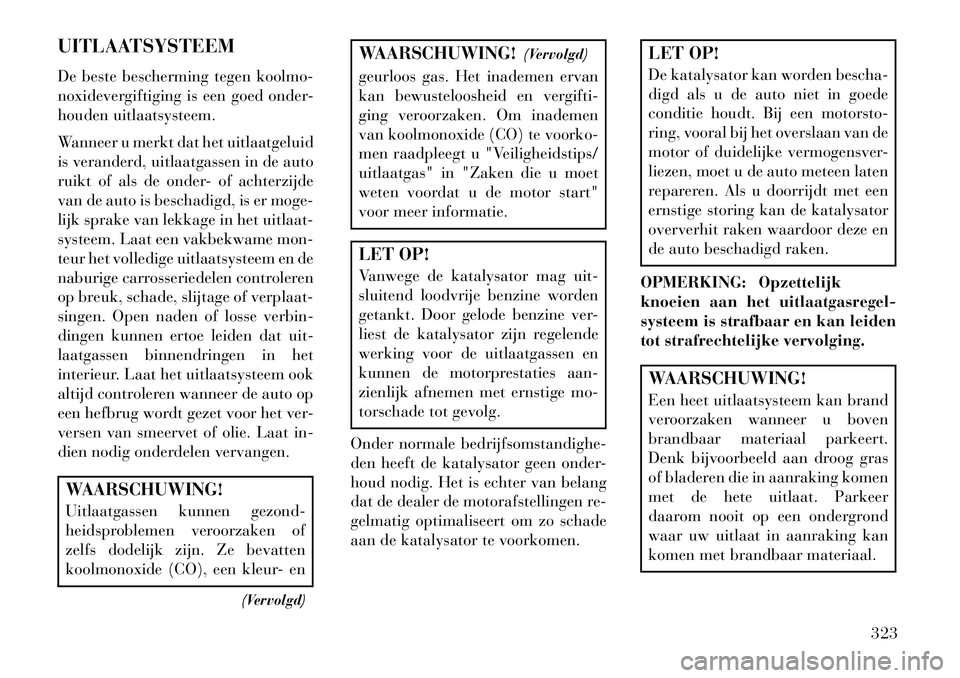

UITLAATSYSTEEM
De beste bescherming tegen koolmo-
noxidevergiftiging is een goed onder-
houden uitlaatsysteem.
Wanneer u merkt dat het uitlaatgeluid
is veranderd, uitlaatgassen in de auto
ruikt of als de onder- of achterzijde
van de auto is beschadigd, is er moge-
lijk sprake van lekkage in het uitlaat-
systeem. Laat een vakbekwame mon-
teur het volledige uitlaatsysteem en de
naburige carrosseriedelen controleren
op breuk, schade, slijtage of verplaat-
singen. Open naden of losse verbin-
dingen kunnen ertoe leiden dat uit-
laatgassen binnendringen in het
interieur. Laat het uitlaatsysteem ook
altijd controleren wanneer de auto op
een hefbrug wordt gezet voor het ver-
versen van smeervet of olie. Laat in-
dien nodig onderdelen vervangen.WAARSCHUWING!
Uitlaatgassen kunnen gezond-
heidsproblemen veroorzaken of
zelfs dodelijk zijn. Ze bevatten
koolmonoxide (CO), een kleur- en(Vervolgd)
WAARSCHUWING!(Vervolgd)
geurloos gas. Het inademen ervan
kan bewusteloosheid en vergifti-
ging veroorzaken. Om inademen
van koolmonoxide (CO) te voorko-
men raadpleegt u "Veiligheidstips/
uitlaatgas" in "Zaken die u moet
weten voordat u de motor start"
voor meer informatie.LET OP!
Vanwege de katalysator mag uit-
sluitend loodvrije benzine worden
getankt. Door gelode benzine ver-
liest de katalysator zijn regelende
werking voor de uitlaatgassen en
kunnen de motorprestaties aan-
zienlijk afnemen met ernstige mo-
torschade tot gevolg.
Onder normale bedrijfsomstandighe-
den heeft de katalysator geen onder-
houd nodig. Het is echter van belang
dat de dealer de motorafstellingen re-
gelmatig optimaliseert om zo schade
aan de katalysator te voorkomen.
LET OP!
De katalysator kan worden bescha-
digd als u de auto niet in goede
conditie houdt. Bij een motorsto-
ring, vooral bij het overslaan van de
motor of duidelijke vermogensver-
liezen, moet u de auto meteen laten
repareren. Als u doorrijdt met een
ernstige storing kan de katalysator
oververhit raken waardoor deze en
de auto beschadigd raken.
OPMERKING: Opzettelijk
knoeien aan het uitlaatgasregel-
systeem is strafbaar en kan leiden
tot strafrechtelijke vervolging.WAARSCHUWING!
Een heet uitlaatsysteem kan brand
veroorzaken wanneer u boven
brandbaar materiaal parkeert.
Denk bijvoorbeeld aan droog gras
of bladeren die in aanraking komen
met de hete uitlaat. Parkeer
daarom nooit op een ondergrond
waar uw uitlaat in aanraking kan
komen met brandbaar materiaal.
323

In uitzonderlijke situaties (bij zeer
ernstige motorschade) kan een door-
dringende geur duiden op een ernstige
en abnormale oververhitting van de
katalysator. Als dat gebeurt, breng de
auto dan veilig tot stilstand, zet de
motor uit en laat de auto afkoelen.
Laat de auto zo spoedig mogelijk con-
troleren en afstellen volgens de speci-
ficaties van de fabrikant.
Houd rekening met het volgende om
mogelijke schade aan de katalysator
tot een minimum te beperken:
 U mag nooit de motor uitzetten ofhet contact uitschakelen tijdens het
rijden en wanneer de versnellings-
bak in een versnelling is gescha-
keld.
 Probeer de auto niet te starten door deze te duwen of te slepen.
Laat de motor niet stationair draaien
als een of meerdere bougies zijn los-
gekoppeld of verwijderd, bijvoor-
beeld tijdens diagnosetests, of gedu-
rende langere perioden waarbij de
motor zeer onregelmatig stationair
draait of sprake is van afwijkende
bedrijfsomstandigheden.
KOELSYSTEEMWAARSCHUWING!
 Als u werkzaamheden gaat ver- richten in de buurt van de radia-
torventilator, moet u de ventila-
tormotor loskoppelen of de
contactschakelaar in de stand
LOCK zetten. De ventilator is
temperatuurgeregeld en kan op
elk moment gaan draaien als de
contactschakelaar in de stand ON
staat.
 Hete koelvloeistof (antivries) en stoom uit de radiateur kunnen
ernstige brandwonden veroorza-
ken. Als u stoom van onder de
motorkap hoort of ziet komen,
mag u de motorkap pas openen
nadat de radiateur voldoende is
afgekoeld. Open nooit de vuldop
van het koelsysteem als de radi-
ateur heet is.LET OP!
Laat het onderhoud van uw auto
over aan een LANCIA-dealer. Voor
(Vervolgd)
LET OP!(Vervolgd)
routine-onderhoud en klein onder-
houd dat u zelf wilt uitvoeren, ra-
den wij u aan om het juiste gereed-
schap, originele reserveonderdelen
van LANCIA en de vereiste vloei-
stoffen te gebruiken. Voer geen on-
derhoud uit als u geen ervaring
hebt.
Controle van koelvloeistof
Controleer de koelvloeistof (antivries)
ieder jaar (bij voorkeur voordat de
vorst invalt). Als de koelvloeistof (an-
tivries) vuil of roestig lijkt, moet het
systeem worden afgetapt en doorge-
spoeld en daarna met nieuwe koel-
vloeistof worden gevuld. Controleer of
de voorzijde van de airco-condensor
vrij is van insectenresten, bladeren,
enz. Spuit de voorzijde van de con-
densor indien nodig voorzichtig verti-
caal vanaf de bovenkant schoon met
een tuinslang.
Controleer de slangen van het koel-
vloeistofreservoir op broos rubber,
barsten, scheuren, insnijdingen en
vloeistofdichte aansluiting aan
324

reservoir- en radiateurzijde. Contro-
leer het hele systeem op lekkage.
Controleer, wanneer de motor op be-
drijfstemperatuur is (maar niet
draait), of de vuldop van het koelsys-
teem luchtdicht afsluit door een
kleine hoeveelheid koelvloeistof (anti-
vries) via de aftapopening van de ra-
diateur te laten uitstromen. Als de dop
goed afsluit, begint de koelvloeistof
(antivries) uit het koelvloeistofreser-
voir te stromen. VERWIJDER DE
RADIATEURDOP NIET ALS HET
KOELSYSTEEM HEET IS.
Koelsysteem – aftappen, spoelen
en bijvullen
Reinig het koelsysteem met een be-
trouwbaar reinigingsmiddel als de
koelvloeistof (antivries) vuil is of als
er veel bezinksel aanwezig is. Voer
daarna een grondige spoelbeurt uit
om alle afzettingen en chemicaliën te
verwijderen. Voer afgewerkte koel-
vloeistof (antivries) op de juiste wijze
af.
Raadpleeg het hoofdstuk "Onder-
houdsschema" voor de juiste onder-
houdsintervallen.Keuze van koelvloeistof
Gebruik uitsluitend door de fabrikant
aanbevolen koelvloeistof (antivries).
Raadpleeg de paragraaf "Vloeistof-
fen, smeermiddelen en originele on-
derdelen" in "Onderhoud van uw
auto" voor meer informatie hierover.
LET OP!
 Het mengen van koelvloeistof
(antivries) met andere dan de ge-
specificeerde koelvloeistof (anti-
vries) kan beschadiging van de
motor veroorzaken en de bescher-
ming tegen roest verminderen.
Als u in een noodsituatie een an-
dere koelvloeistof (antivries) aan
het koelsysteem hebt toegevoegd
dan wordt voorgeschreven, is het
verstandig deze zo snel mogelijk
te laten vervangen door de voor-
geschreven koelvloeistof (anti-
vries).
(Vervolgd)
LET OP!(Vervolgd)
 Gebruik geen gewoon water of koelvloeistof (antivries) op basis
van alcohol. Gebruik geen
roestremmers of andere
anticorrosie-producten, omdat
deze mogelijk niet geschikt zijn
voor de gebruikte koelvloeistof
(antivries) en verstopping van de
koelvloeistof kunnen veroorza-
ken.
 Deze auto is niet ontworpen voor het gebruik van motorkoelvloei-
stof (antivries) op basis van pro-
pyleenglycol. Het gebruik van
motorkoelvloeistof (antivries) op
basis van propyleenglycol wordt
afgeraden.
Koelvloeistof bijvullen
Uw auto wordt af-fabriek geleverd
met een verbeterde koelvloeistof (an-
tivries) die grotere onderhouds-
intervallen mogelijk maakt. Deze
koelvloeistof (antivries) kan maxi-
maal tien jaar of 240.000 km worden
gebruikt voordat deze moet worden
325

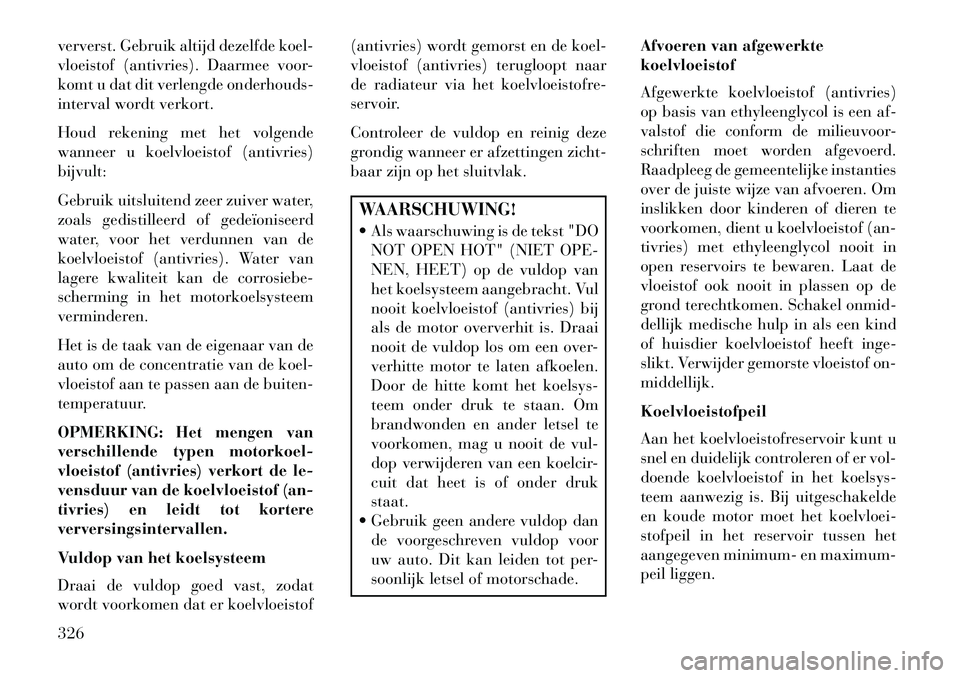

ververst. Gebruik altijd dezelfde koel-
vloeistof (antivries). Daarmee voor-
komt u dat dit verlengde onderhouds-
interval wordt verkort.
Houd rekening met het volgende
wanneer u koelvloeistof (antivries)
bijvult:
Gebruik uitsluitend zeer zuiver water,
zoals gedistilleerd of gedeïoniseerd
water, voor het verdunnen van de
koelvloeistof (antivries). Water van
lagere kwaliteit kan de corrosiebe-
scherming in het motorkoelsysteem
verminderen.
Het is de taak van de eigenaar van de
auto om de concentratie van de koel-
vloeistof aan te passen aan de buiten-
temperatuur.
OPMERKING: Het mengen van
verschillende typen motorkoel-
vloeistof (antivries) verkort de le-
vensduur van de koelvloeistof (an-
tivries) en leidt tot kortere
verversingsintervallen.
Vuldop van het koelsysteem
Draai de vuldop goed vast, zodat
wordt voorkomen dat er koelvloeistof(antivries) wordt gemorst en de koel-
vloeistof (antivries) terugloopt naar
de radiateur via het koelvloeistofre-
servoir.
Controleer de vuldop en reinig deze
grondig wanneer er afzettingen zicht-
baar zijn op het sluitvlak.
WAARSCHUWING!
 Als waarschuwing is de tekst "DO
NOT OPEN HOT" (NIET OPE-
NEN, HEET) op de vuldop van
het koelsysteem aangebracht. Vul
nooit koelvloeistof (antivries) bij
als de motor oververhit is. Draai
nooit de vuldop los om een over-
verhitte motor te laten afkoelen.
Door de hitte komt het koelsys-
teem onder druk te staan. Om
brandwonden en ander letsel te
voorkomen, mag u nooit de vul-
dop verwijderen van een koelcir-
cuit dat heet is of onder druk
staat.
 Gebruik geen andere vuldop dan de voorgeschreven vuldop voor
uw auto. Dit kan leiden tot per-
soonlijk letsel of motorschade. Afvoeren van afgewerkte
koelvloeistof
Afgewerkte koelvloeistof (antivries)
op basis van ethyleenglycol is een af-
valstof die conform de milieuvoor-
schriften moet worden afgevoerd.
Raadpleeg de gemeentelijke instanties
over de juiste wijze van afvoeren. Om
inslikken door kinderen of dieren te
voorkomen, dient u koelvloeistof (an-
tivries) met ethyleenglycol nooit in
open reservoirs te bewaren. Laat de
vloeistof ook nooit in plassen op de
grond terechtkomen. Schakel onmid-
dellijk medische hulp in als een kind
of huisdier koelvloeistof heeft inge-
slikt. Verwijder gemorste vloeistof on-
middellijk.
Koelvloeistofpeil
Aan het koelvloeistofreservoir kunt u
snel en duidelijk controleren of er vol-
doende koelvloeistof in het koelsys-
teem aanwezig is. Bij uitgeschakelde
en koude motor moet het koelvloei-
stofpeil in het reservoir tussen het
aangegeven minimum- en maximum-
peil liggen.
326

Omdat de radiateur normaal gespro-
ken volledig gevuld blijft, is het niet
nodig de radiateurdop te verwijderen,
tenzij u de koelvloeistof (antivries)
wilt controleren op vriespunt of wilt
verversen. Maak uw monteur hierop
attent. Zolang de bedrijfstemperatuur
van de motor in orde is, hoeft u het
koelvloeistofreservoir slechts eenmaal
per maand te controleren.
Als de koelvloeistof (antivries) moet
worden bijgevuld, doet u dit via de
vulopening van het koelvloeistofreser-
voir. Vul nooit te veel vloeistof bij.
Belangrijk
OPMERKING: Wanneer u na en-
kele kilometers de auto tot stil-
stand brengt, ziet u mogelijk wa-
terdamp opstijgen vanuit de
voorzijde van het motorcomparti-
ment. Dit is meestal het gevolg van
een hoge luchtvochtigheid, of van
regen of sneeuw die op de radi-
ateur is achtergebleven en ver-
dampt wanneer de thermostaat-
klep opengaat, zodat er hete
koelvloeistof (antivries) in de radi-
ator kan stromen.Wanneer bij een inspectie van het mo-
torcompartiment blijkt dat de radi-
ateur en de slangen geen defecten ver-
tonen, kunt u gerust met de auto gaan
rijden. De damp zal snel verdwijnen.
 Vul niet te veel vloeistof bij in het
koelvloeistofreservoir.
 Controleer het vriespunt van de koelvloeistof (antivries) in de radi-
ateur en in het koelvloeistofreser-
voir. Als de koelvloeistof (antivries)
moet worden bijgevuld, moet ook
de inhoud van het koelvloeistofre-
servoir worden beschermd tegen
bevriezing.
 Als u regelmatig koelvloeistof (an- tivries) moet bijvullen of het vloei-
stofpeil in het koelvloeistofreservoir
niet daalt wanneer de motor af-
koelt, moet het koelsysteem door
middel van een druktest op lekkage
worden gecontroleerd.
 Zorg altijd voor een concentratie van minimaal 50% motorkoelvloei-
stof (antivries) en gedistilleerd wa-
ter, voor optimale corrosiebescher-
ming van de aluminium onderdelen
van uw motor.  Zorg ervoor dat de overloopslangen
van de radiateur en het koelvloei-
stofreservoir niet geknikt of geblok-
keerd zijn.
 Houd de voorzijde van de radiateur schoon. Als uw auto is uitgerust met
airconditioning, houd dan de voor-
zijde van de condensor schoon.
 Vervang nooit de thermostaat door een zomer- of wintertype. Wanneer
vervanging noodzakelijk is, mag
UITSLUITEND het voorgeschre-
ven type thermostaat worden inge-
bouwd. Andere typen kunnen lei-
den tot onvoldoende werking van
de koelvloeistof (antivries), een ho-
ger brandstofverbruik en hogere
emissiewaarden.
REMSYSTEEM
Om altijd optimale remprestaties te
waarborgen, moeten alle onderdelen
van het remsysteem regelmatig wor-
den gecontroleerd. Raadpleeg het
hoofdstuk "Onderhoudsschema"
voor de juiste onderhoudsintervallen.
327

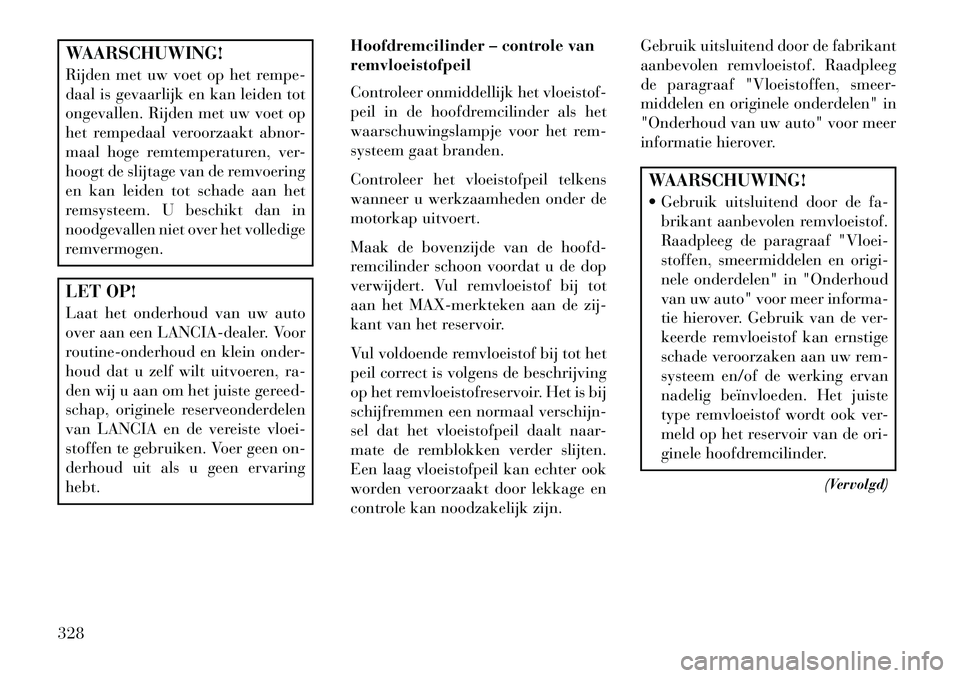

WAARSCHUWING!
Rijden met uw voet op het rempe-
daal is gevaarlijk en kan leiden tot
ongevallen. Rijden met uw voet op
het rempedaal veroorzaakt abnor-
maal hoge remtemperaturen, ver-
hoogt de slijtage van de remvoering
en kan leiden tot schade aan het
remsysteem. U beschikt dan in
noodgevallen niet over het volledige
remvermogen.LET OP!
Laat het onderhoud van uw auto
over aan een LANCIA-dealer. Voor
routine-onderhoud en klein onder-
houd dat u zelf wilt uitvoeren, ra-
den wij u aan om het juiste gereed-
schap, originele reserveonderdelen
van LANCIA en de vereiste vloei-
stoffen te gebruiken. Voer geen on-
derhoud uit als u geen ervaring
hebt.Hoofdremcilinder – controle van
remvloeistofpeil
Controleer onmiddellijk het vloeistof-
peil in de hoofdremcilinder als het
waarschuwingslampje voor het rem-
systeem gaat branden.
Controleer het vloeistofpeil telkens
wanneer u werkzaamheden onder de
motorkap uitvoert.
Maak de bovenzijde van de hoofd-
remcilinder schoon voordat u de dop
verwijdert. Vul remvloeistof bij tot
aan het MAX-merkteken aan de zij-
kant van het reservoir.
Vul voldoende remvloeistof bij tot het
peil correct is volgens de beschrijving
op het remvloeistofreservoir. Het is bij
schijfremmen een normaal verschijn-
sel dat het vloeistofpeil daalt naar-
mate de remblokken verder slijten.
Een laag vloeistofpeil kan echter ook
worden veroorzaakt door lekkage en
controle kan noodzakelijk zijn. Gebruik uitsluitend door de fabrikant
aanbevolen remvloeistof. Raadpleeg
de paragraaf "Vloeistoffen, smeer-
middelen en originele onderdelen" in
"Onderhoud van uw auto" voor meer
informatie hierover.
WAARSCHUWING!
 Gebruik uitsluitend door de fa-
brikant aanbevolen remvloeistof.
Raadpleeg de paragraaf "Vloei-
stoffen, smeermiddelen en origi-
nele onderdelen" in "Onderhoud
van uw auto" voor meer informa-
tie hierover. Gebruik van de ver-
keerde remvloeistof kan ernstige
schade veroorzaken aan uw rem-
systeem en/of de werking ervan
nadelig beïnvloeden. Het juiste
type remvloeistof wordt ook ver-
meld op het reservoir van de ori-
ginele hoofdremcilinder.
(Vervolgd)
328

WAARSCHUWING!(Vervolgd)
 Om vervuiling te voorkomen door materiaal of vocht van buitenaf,
dient u uitsluitend nieuwe rem-
vloeistof te gebruiken, of rem-
vloeistof uit een hermetisch afge-
sloten reservoir. Zorg ervoor dat
de dop van het reservoir van de
hoofdremcilinder altijd is vastge-
draaid. Remvloeistof in een open
reservoir neemt vocht op uit de
lucht, waardoor de remvloeistof
een lager kookpunt krijgt. De
remvloeistof kan hierdoor gaan
koken tijdens stevig of langdurig
remmen, waardoor de kans be-
staat dat de remmen plotseling
niet meer werken. Dit kan leiden
tot een ongeval.
 Het bijvullen van het vloeistofre- servoir met te veel remvloeistof
kan leiden tot het morsen van
vloeistof op hete motoronderde-
len, waardoor de remvloeistof
vlam kan vatten. Remvloeistof
kan ook schade toebrengen aan
gelakte oppervlakken en vinyl.
(Vervolgd)
WAARSCHUWING! (Vervolgd)
Let er daarom op dat er geen rem-
vloeistof op deze oppervlakken
terecht komt.
 Zorg dat er geen vloeistof op basis van aardolie in de remvloeistof
terechtkomt. De afdichtingen van
het remsysteem kunnen hierdoor
worden aangetast, waardoor de
remmen hun werking gedeeltelijk
of geheel kunnen verliezen. Dit
kan leiden tot een ongeval.
AUTOMATISCHE
VERSNELLINGSBAK
Keuze van smeermiddel
Voor optimale prestaties en levens-
duur van de versnellingsbak is het
belangrijk dat u de correcte transmis-
sievloeistof gebruikt. Gebruik alleen
de door de fabrikant aanbevolen
transmissievloeistof. Raadpleeg de
paragraaf "Vloeistoffen, smeermid-
delen en originele onderdelen" in
"Onderhoud van uw auto" voor de
specificaties van vloeistoffen. Het is
belangrijk dat de transmissievloeistof
continu het vereiste peil heeft en dat u de aanbevolen vloeistof gebruikt. Er
mogen geen chemicaliën door de ver-
snellingsbak worden gespoeld; uit-
sluitend het goedgekeurde smeermid-
del mag worden gebruikt.
LET OP!
Wanneer u een andere transmissie-
vloeistof gebruikt dan wordt aan-
bevolen door de fabrikant, kan de
schakelwerking van de versnel-
lingsbak afnemen en/of grijpt de
koppelomvormer schokkend aan
en moeten vloeistof en filter vaker
worden ververst resp. vervangen.
Raadpleeg de paragraaf "Vloeistof-
fen, smeermiddelen en originele on-
derdelen" in "Onderhoud van uw
auto" voor de specificaties van
vloeistoffen.
Speciale additieven
Automatische transmissievloeistof
(ATF) is een geavanceerd en hoog-
waardig product waarvan de presta-
ties door additieven nadelig kunnen
worden beïnvloed. Daarom raden we
u aan geen additieven aan de trans-
missievloeistof toe te voegen. De enige
329

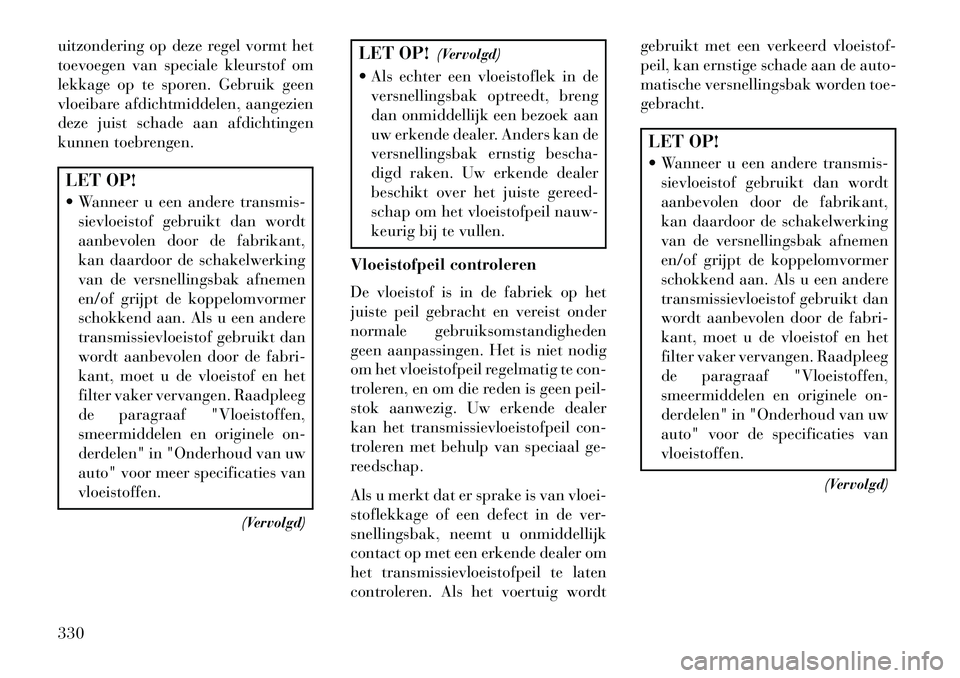

uitzondering op deze regel vormt het
toevoegen van speciale kleurstof om
lekkage op te sporen. Gebruik geen
vloeibare afdichtmiddelen, aangezien
deze juist schade aan afdichtingen
kunnen toebrengen.LET OP!
 Wanneer u een andere transmis-sievloeistof gebruikt dan wordt
aanbevolen door de fabrikant,
kan daardoor de schakelwerking
van de versnellingsbak afnemen
en/of grijpt de koppelomvormer
schokkend aan. Als u een andere
transmissievloeistof gebruikt dan
wordt aanbevolen door de fabri-
kant, moet u de vloeistof en het
filter vaker vervangen. Raadpleeg
de paragraaf "Vloeistoffen,
smeermiddelen en originele on-
derdelen" in "Onderhoud van uw
auto" voor meer specificaties van
vloeistoffen.
(Vervolgd)
LET OP!(Vervolgd)
 Als echter een vloeistoflek in de versnellingsbak optreedt, breng
dan onmiddellijk een bezoek aan
uw erkende dealer. Anders kan de
versnellingsbak ernstig bescha-
digd raken. Uw erkende dealer
beschikt over het juiste gereed-
schap om het vloeistofpeil nauw-
keurig bij te vullen.
Vloeistofpeil controleren
De vloeistof is in de fabriek op het
juiste peil gebracht en vereist onder
normale gebruiksomstandigheden
geen aanpassingen. Het is niet nodig
om het vloeistofpeil regelmatig te con-
troleren, en om die reden is geen peil-
stok aanwezig. Uw erkende dealer
kan het transmissievloeistofpeil con-
troleren met behulp van speciaal ge-
reedschap.
Als u merkt dat er sprake is van vloei-
stoflekkage of een defect in de ver-
snellingsbak, neemt u onmiddellijk
contact op met een erkende dealer om
het transmissievloeistofpeil te laten
controleren. Als het voertuig wordt gebruikt met een verkeerd vloeistof-
peil, kan ernstige schade aan de auto-
matische versnellingsbak worden toe-
gebracht.
LET OP!
 Wanneer u een andere transmis-
sievloeistof gebruikt dan wordt
aanbevolen door de fabrikant,
kan daardoor de schakelwerking
van de versnellingsbak afnemen
en/of grijpt de koppelomvormer
schokkend aan. Als u een andere
transmissievloeistof gebruikt dan
wordt aanbevolen door de fabri-
kant, moet u de vloeistof en het
filter vaker vervangen. Raadpleeg
de paragraaf "Vloeistoffen,
smeermiddelen en originele on-
derdelen" in "Onderhoud van uw
auto" voor de specificaties van
vloeistoffen.
(Vervolgd)
330
