sedile posteriore, mentre sul lato destro della scher-
mata (canale 2) vengono visualizzati lo stato/modalità
del secondo schermo del sedile posteriore.
Quando il canale 1 si trova in modalità video, l'imma-
gine viene visualizzata sul primo schermo del sedile
posteriore come immagine a schermo intero. Un ban-
ner a comparsa nella parte inferiore dello schermo
viene temporaneamente visualizzato sopra l'immagine
video indicando eventuali cambiamenti nello stato del
canale 2.
Quando il canale 2 si trova in modalità video, l'imma-
gine viene visualizzata sul secondo schermo del sedile
posteriore come immagine a schermo intero. Un ban-
ner a comparsa nella parte inferiore dello schermo
viene temporaneamente visualizzato sopra l'immagine
video indicando eventuali cambiamenti nello stato del
canale 1.Riproduzione di un disco sul VES™
Le seguenti azioni si verificano automaticamente
quando un disco viene inserito nell'autoradio in un
sistema a schermo singolo e nel lettore DVD remoto in
un sistema a doppio schermo:
• Quando viene aperto, lo schermo video si accende (il
display LCD è visibile) e il trasmettitore delle cuffie
wireless si attiva. Se lo schermo video è chiuso, il
trasmettitore delle cuffie wireless deve essere ac-
ceso utilizzando il tasto di accensione sul teleco-
mando (le cuffie ricevono segnali audio solo se sono
accese).
• Una volta inserito il disco, la riproduzione inizia tramite gli altoparlanti dell'abitacolo, le cuffie wire-
less e gli schermi video posteriori.
Modalità condivise
Il VES™ e l'autoradio sono in grado di comunicare
reciprocamente. In questo modo il VES™ invia l'audio
dell'autoradio alle cuffie e l'autoradio invia l'audio del
VES™ agli altoparlanti della vettura. Quando l'autora-
dio e il VES™ si trovano nella stessa modalità (condi-
visa), un'icona VES™ resta visibile sul display dell'auto-
radio e l'icona condivisa è visibile sulla schermata
VES™. Quando ci si trova in modalità condivisa la
stessa sorgente audio può essere ascoltata contempo-
raneamente tramite le cuffie e gli altoparlanti della
vettura.
Se le funzioni autoradio (FM, AM o SAT) si trovano in

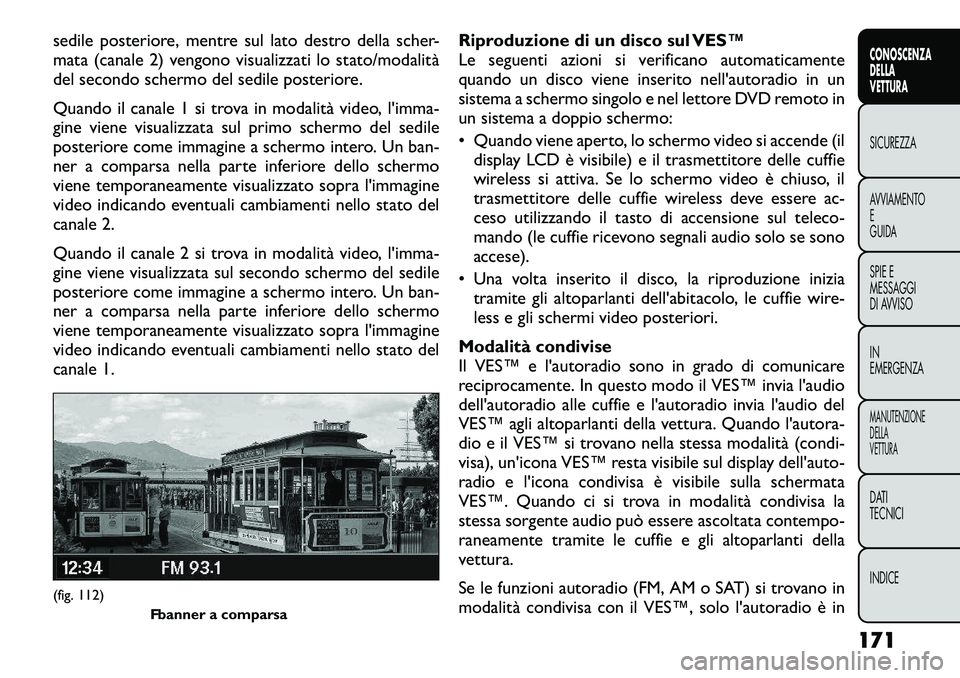

modalità condivisa con il VES™, solo l'autoradio è in(fig. 112) Fbanner a comparsa
171
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

grado di controllare le relative funzioni. In questo caso
il VES™ può condividere la modalità autoradio, ma non
può cambiare le stazioni fino a che la modalità autora-
dio non viene cambiata in una modalità diversa dalla
modalità autoradio selezionata dal VES™. Quando ci si
trova in modalità condivisa, l'autoradio ha priorità sul
VES™ o su tutte le modalità autoradio (FM, AM e
SAT). Il VES™ può commutare il sintonizzatore (AM/
FM/MW/LW), dispone delle funzioni di ricerca e sinto-
nizzazione ed è in grado di richiamare le preselezioni in
modalità autoradio finché non viene scelta la modalitàcondivisa.
Quando ci si trova in modalità condivisa o in modalità
video satellite sia l'autoradio che il VES™ controllano
le funzioni video. Il VES™ può controllare le seguenti
modalità video:
1. CD: comando avanti veloce, indietro veloce e branoavanti/indietro.
2. CD Changer (nell'autoradio): disco avanti/indietro e tutti i comandi CD elencati (avanti veloce, indietro
veloce, e brano avanti/indietro).
Il VES™ può addirittura controllare le modalità audio o
video quando l'autoradio è spenta. Il VES™ può acce-
dere alle modalità autoradio o disco spostandosi in tali
modalità nel VES™ e attivando una modalità autoradio
o disco. Schermata della modalità informazioni
(fig. 113)
Quando è attiva la modalità informazioni, viene visua-
lizzata l'impostazione della modalità attuale per en-
trambi i canali audio. Oltre agli elementi richiamati
mediante numero, il resto delle informazioni visualiz-
zate riguarda lo stato attuale della sorgente (come ad
esempio la frequenza della stazione, il nome, il numero
della stazione preimpostata o del brano, il titolo del
brano musicale, il nome dell'esecutore, il titolo dell'al-
bum e così via).
1. Modalità canale 1 – Visualizza la sorgente corrente
per il canale 1.
2. Canale 1 – Solo audio/Silenziamento — Audio: l'icona Solo audio non è utilizzata sul canale 1 in un
(fig. 113)
Schermata video modalità informazioni
172
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

sistema a schermo singolo. Silenziamento: la visua-
lizzazione di questa icona indica che l'audio per il
canale 1 è stato escluso mediante il pulsante Silen-
ziamento del telecomando.
3. Canale 2 – Solo audio/Silenziamento — Audio: solo in un sistema a schermo singolo: l'icona Solo audio
viene visualizzata sul canale 2 quando il canale 1 si
trova in modalità video. Silenziamento: la visualizza-
zione di questa icona indica che l'audio per il canale
2 è stato escluso mediante il pulsante Silenziamento
del telecomando.
4. Modalità canale 2 — Viene visualizzata la sorgente corrente per il canale 2.
5. Canale 2 – Azione tasto ENTER – Quando viene premuto il tasto ENTER sul telecomando con il
tasto "INPUT FILE #" (Immettere numero di file)
visibile sullo schermo, sul display viene visualizzato
un tastierino numerico che consente di immettere il
numero di un brano specifico sui dischi dati e HDD
(vedere la sezione relativa al menu del tastierino
numerico in questo manuale). Azione tasto Enter –
Utilizzare "INPUT TRK #" (IMMETTERE NUMERO
DI TRACCIA) per inserire il numero di una traccia
specifica sui dischi audio.
6. Blocco del telecomando — Quando viene visualiz- zata questa icona, le funzioni del telecomando sono
disattivate.
7. Orologio — Visualizza l'ora. 8. Stato condiviso canale 1 – Quando viene visualiz-
zata questa icona, il segnale audio per il canale 1 è
condiviso anche con l'autoradio e viene riprodotto
tramite gli altoparlanti dell'abitacolo.
Menu di selezione della modalità (fig. 114)
La prima pressione del tasto MODE attiva la visualiz-
zazione del menu di selezione della modalità sullo
schermo (Figura 114). L'opzione predefinita è sempre
la modalità corrente. La modalità può essere modifi-
cata sia per il canale/schermo 1 che per il canale/
schermo 2 utilizzando il telecomando.
Utilizzare i tasti di spostamento del telecomando ( ▴,▾ ,
▸ , ◂) per spostarsi tra le modalità disponibili, quindi
premere il tasto ENTER del telecomando per selezio-
nare la modalità. Un metodo alternativo per cambiare
(fig. 114)
Menu di selezione della modalità
173
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

le modalità consiste nel premere continuamente il
tasto MODE finché non viene visualizzata la modalità
prescelta, quindi premere il tasto ENTER sul teleco-
mando per selezionarla.
In un sistema a schermo singolo, quando è attiva una
modalità video (ad esempio video DVD, video Aux,
ecc.) ed è stato selezionato il canale/schermo 1 utiliz-
zando l'interruttore di selezione del telecomando, alla
prima pressione del tasto MODE del telecomando
viene visualizzato il menu di selezione della modalità.
Menu del tastierino numerico (fig. 115)
Quando sul display per il canale 1 o 2 viene mostrato un
tasto ad azione diretta, se si preme il tasto ENTER del
telecomando viene attivato un menu tastierino nume-
rico (come mostrato nella figura 115 - Canale 1).
Questa schermata facilita l'immissione di una determi-nata frequenza del sintonizzatore, di un determinato
canale satellitare o di un determinato numero di trac-
cia. Per immettere la cifra desiderata:
1. Premere i pulsanti di spostamento del telecomando
(▴ ,▾ ,▸ ,◂ ) per portarsi sulla cifra desiderata.
2. Quando la cifra è evidenziata, premere il pulsante ENTER del telecomando per selezionarla. Ripetere
questa procedura fino all'avvenuta immissione di
tutte le cifre.
3. Per eliminare l'ultima cifra, portarsi sul pulsante Del (Elimina) e premere ENTER sul telecomando.
4. Una volta immesse tutte le cifre, portarsi sul pul- sante Go (Vai) e premere il pulsante ENTER del
telecomando.
Menu disco (fig. 116)(fig. 115) Menu del tastierino numerico
(fig. 116) Menu disco per CD
174
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

Quando si ascolta un CD audio o un CD di dati, la
pressione del pulsante MENU del telecomando per-
mette di visualizzare un elenco di tutti i comandi relativi
alla riproduzione del disco. Mediante le opzioni è pos-
sibile attivare o disattivare la riproduzione e la riprodu-
zione casuale.
Impostazioni di visualizzazione (fig. 117)
Quando si guarda una sorgente video (video DVD con
il disco in modalità Riproduzione, video Aux, ecc.), la
pressione del pulsante SETUP sul telecomando attiva il
menu Display Settings (Impostazioni di visualizzazione).
Queste impostazioni regolano l'aspetto del segnale
video visualizzato sullo schermo. Le impostazioni pre-
definite in fabbrica sono già configurate per una visua-
lizzazione ottimale, per cui non è necessario modifi-
carle in circostanze normali.Per modificare le impostazioni, premere i pulsanti di
spostamento (
▴, ▾) del telecomando per selezionare
una voce, quindi premere i pulsanti di spostamento ( ▸,
◂ ) del telecomando per modificare il valore della voce
attualmente selezionata. Per ripristinare i valori alle
impostazioni originarie, selezionare l'opzione Default
Settings (Impostazioni predefinite) del menu e premere
il pulsante ENTER del telecomando.
Le funzionalità del disco controllano le impostazioni
del lettore DVD remoto (per versioni/mercati, dove
previsto) del DVD utilizzato nel lettore remoto.
Ascolto del segnale audio con lo schermo chiuso
Per ascoltare soltanto la parte audio del canale con lo
schermo chiuso:
• Impostare la sorgente e il canale prescelti per l'audio.
• Chiudere lo schermo visivo.
• Per cambiare la modalità audio attuale, premere il pulsante MODE del telecomando. In tal modo verrà
selezionata automaticamente la modalità audio di-
sponibile successiva senza servirsi del menu Mode
Select (Selezione modalità).
• Quando lo schermo verrà riaperto, lo schermo visivo verrà inserito nuovamente e visualizzerà il menu di
visualizzazione o il supporto appropriato.
Se lo schermo è chiuso e non si avverte alcun audio,
verificare che le cuffie siano accese (la spia ON è
illuminata) e che l'interruttore di selezione delle cuffie(fig. 117) Impostazioni dello schermo video
175
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

sia impostato sul canale desiderato. Se le cuffie sono
inserite, premere il pulsante di accensione del teleco-
mando per attivare l'audio. Se non si avverte ugual-
mente alcun segnale audio, verificare che le batterie
montate nelle cuffie siano completamente cariche.
Motivo per cui la modalità dello schermo varia
automaticamente
Per semplificare il funzionamento del sistema VES™ e
distrarre il meno possibile il conducente, determinati
eventi faranno sì che lo schermo passi (o gli schermi
passino) automaticamente in modalità DVD. Tali eventisono:
• il caricamento di un disco nel lettore DVD (se pre-sente);
• la pressione del pulsante PLAY (Riproduci) sul lettore DVD quando la riproduzione del disco è stata arre-
stata o messa in pausa;
• la selezione della banda AM/FM tramite autoradio.
Se la vettura non è dotata del lettore DVD separato, gli
eventi nell'autoradio elencati di seguito faranno sì che
lo schermo passi (o gli schermi passino) automatica-
mente in modalità autoradio.
• Caricamento di un disco nel lettore CD/DVD del- l'autoradio
• Selezione della banda AM/FM tramite autoradio Ingressi ausiliari
A ciascuno schermo visivo è associato un ingresso per
apparecchiature ausiliarie (presa AUX) che serve per
collegare al sistema VES™ sorgenti audio/video
esterne. Agli ingressi Aux è possibile collegare per
esempio riproduttori di musica portatili, videocamere,
videoregistratori, apparecchi per videogame e altri ap-
parecchi dotati di uscite audio e/o video. Le prese Aux
sono generalmente situate nella parte posteriore della
console centrale a pavimento o su uno dei pannelli
laterali della vettura nell'area dei sedili posteriori.
Quando si collega una sorgente
esterna all'ingresso AUX, accertarsi
di rispettare il codice dei colori stan-
dard delle prese jack del sistemaVES™:
1. Ingresso video (giallo)
2. Ingresso audio sx (bianco)
3. Ingresso audio dx (rosso)
176
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

Uso delle prese jack di ingresso audio/video
ausiliario (AUX)
• Abbassare lo schermo, quindi premere il tasto diaccensione sul telecomando per accenderlo.
• Collegare le uscite audio e/o video del dispositivo esterno con il volume acceso alla presa AUX (abbi-
nare i colori in maniera corretta: giallo = video, audio
sinistro = bianco e audio destro = rosso). Quindi
selezionare la modalità VES AUX1 o VES AUX2 nella
schermata di selezione della modalità.
• Per uscire dalla modalità AUX, utilizzare il pulsante MODE sul telecomando (fare riferimento alle istru-
zioni contenute nella sezione dedicata al menu di
selezione della modalità di questo libretto). CONTROLLO iPod® /USB/MP3 (per
versioni/mercati, dove previsto)
Questa funzione consente di inserire un iPod
®o un
dispositivo USB esterno nella porta USB.
Il controllo iPod
®supporta dispositivi Mini, 4G, Photo,
Nano, 5G iPod
®e iPhone
®. Alcune versioni del sof-
tware iPod
®
potrebbero non supportare completa-
mente le funzioni dei comandi iPod
®. Visitare il sito
Web Apple per gli aggiornamenti dei software.
Per ulteriori informazioni, vedere il manuale d'istru-
zioni di Uconnect Touch™.
177
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

MANUTENZIONE DEI CD/DVD
Per mantenere i dischi CD/DVD in buone condizioni,
osservare le precauzioni descritte di seguito:
1. Non toccare mai con le dita la zona registrata deldisco.
2. L'eventuale pulizia del disco deve essere effettuata con un panno morbido procedendo dal centro
verso l'esterno.
3. Non applicare carta o nastro adesivo sul disco e fare attenzione a non graffiarlo.
4. Non usare solventi come benzene, diluenti, smac- chiatori o spray antistatici.
5. Dopo l'uso riporre il disco nella propria custodia.
6. Non esporre il disco alla luce diretta del sole.
7. Non riporre il disco in luoghi in cui potrebbero prodursi temperature eccessivamente elevate.
NOTA: se si riscontrano difficoltà nella riproduzione
di un disco, il disco potrebbe essere troppo grande,
protetto da codifica, oppure danneggiato (ad esempio il
disco potrebbe essere graffiato, il rivestimento riflet-
tente potrebbe essere stato rimosso, oppure potrebbe
essere presente condensa, acqua o un capello sulla
superficie del disco). Provare ad inserire un disco fun-
zionante prima di considerare eventuali interventi di
manutenzione sul lettore. FUNZIONAMENTO
DELL'AUTORADIO IN PRESENZA DI
TELEFONI CELLULARI
In determinate condizioni, il telefono cellulare attivo
nella vettura può causare prestazioni difettose o rumo-
rose dell'autoradio. È possibile ridurre o evitare tale
problema spostando l'antenna del telefono cellulare,
senza correre il rischio di danneggiare l'autoradio. Se
nonostante questo accorgimento il funzionamento del-
l'autoradio continua ad essere "disturbato" non resta
che abbassare o azzerare il volume dell'autoradio du-
rante l'uso del telefono.
178
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE
