 Non sistemare oggetti sopra o intorno ai coper-
chi degli airbag e non tentare di aprirli manual-
mente. Si potrebbero danneggiare gli airbag con
ulteriore rischio di lesioni, in quanto gli airbag
potrebbero non essere più operativi. I coperchi
protettivi sono studiati in modo da aprirsi solo al
gonfiaggio degli airbag.
 Non perforare, tagliare o manomettere in al-
cun modo la protezione ginocchia (per versioni/
mercati, dove previsto).
 Non montare alcun accessorio sulla protezione
ginocchia (per versioni/mercati, dove previsto),
ad esempio spie, stereo, autoradio a breve raggio,
ecc .). Airbag laterali supplementari montati sul
sedile (SAB)
Gli airbag SAB costituiscono una protezione più effi-
cace per gli occupanti in caso di impatto laterale. Gli
airbag SAB sono contrassegnati da un'etichetta airbag
cucita sul lato esterno dei sedili anteriori. (fig. 139)
L'intervento dell'airbag provoca l'apertura della giun-
zione fra la parte anteriore e quella laterale del rivesti-
mento del sedile. Ogni airbag si gonfia indipendente-
mente; un urto sul lato sinistro provoca il gonfiaggio del
solo airbag lato sinistro e uno sul lato destro quello del
solo airbag lato destro.

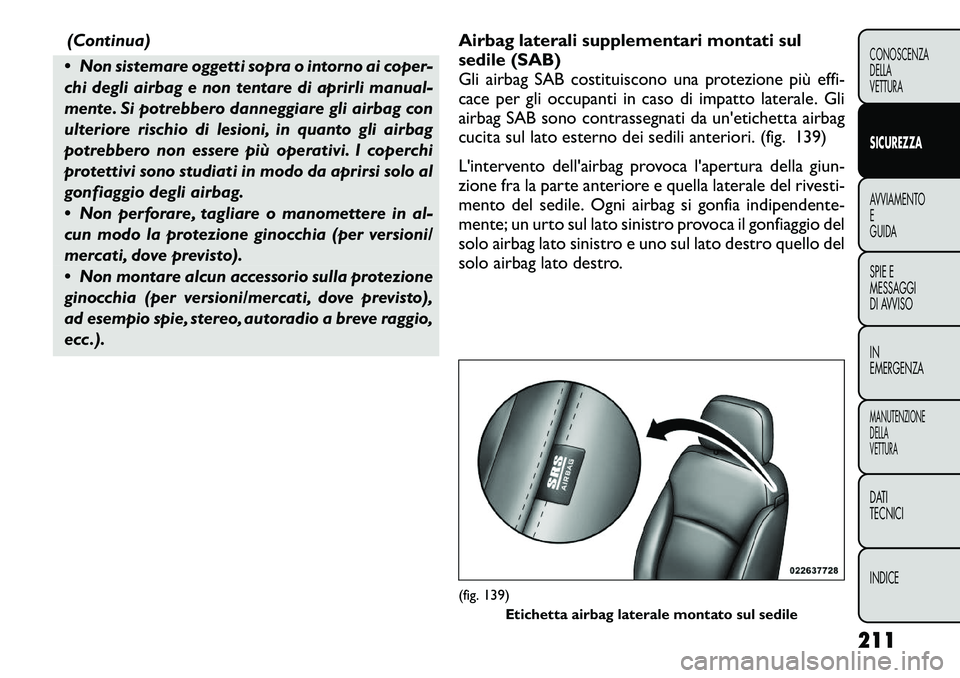

(fig. 139)
Etichetta airbag laterale montato sul sedile
211
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

Airbag laterale supplementare a tendina
gonfiabile (SABIC)
Gli airbag SABIC possono offrire protezione in caso di
urti laterali e ribaltamento agli occupanti dei sedili
anteriori e posteriori esterni, oltre a quella fornita dalla
struttura della carrozzeria. Ciascun airbag è dotato di
una camera gonfiabile all'altezza della testa di ciascun
occupante dei sedili esterni, per ridurre la possibilità di
lesioni alla testa dovute a impatti laterali. Gli airbag
SABIC si gonfiano verso il basso, coprendo entrambi i
cristalli sul lato dell'urto. (fig. 140)
NOTA:
• In caso di ribaltamento della vettura, i pretensiona-
tori e/o gli airbag SAB e SABIC ubicati su entrambi i lati
della vettura potrebbero attivarsi.• I coperchi degli airbag possono non essere immedia-
tamente visibili sul rivestimento interno; tuttavia si
aprono durante il gonfiaggio dell'airbag.
• Una regolazione dei sedili che porti il corpo troppo
vicino agli airbag SAB e SABIC durante il gonfiaggio può
comportare gravi lesioni con conseguenze anche letali.
L'impianto è comprensivo di sensori d'urto laterali,
tarati per l'attivazione in caso di urti tali da richiedere la
protezione dei passeggeri tramite gli airbag laterali.
ATTENZIONE!
 Se la vettura è equipaggiata con ai-
rbag laterali SABIC, non montare acces-
sori che richiedano modifiche al tetto, incluso un
eventuale tetto apribile. Non montare portapac-
chi che richiedano il fissaggio mediante bulloni o
viti sul tetto della vettura. È assolutamente proi-
bito eseguire perforazioni sul tetto della vettura.
 Se la vettura è dotata di airbag laterali supple-
mentari a tendina gonfiabile (SABIC) sul lato
destro e sul lato sinistro, non accatastare bagagli
o altri carichi tanto in alto da bloccare la zona
degli airbag SABIC. La zona di ubicazione dell'ai-
rbag SABIC deve rimanere sgombra da ostru-
zioni.
(Continua)
(fig. 140)Airbag laterali supplementari a tendina
212
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

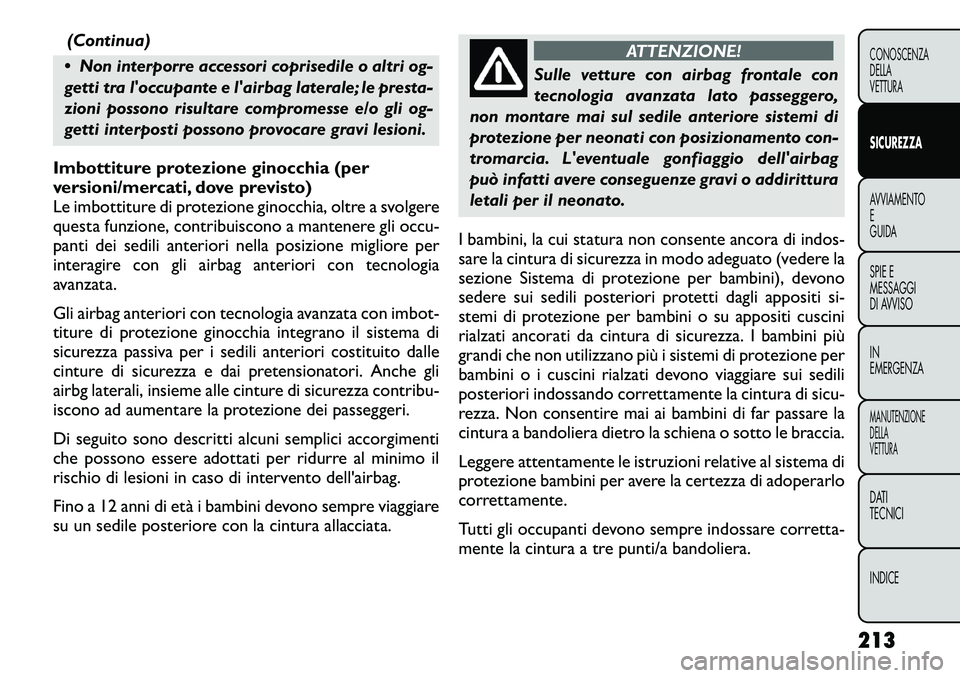

(Continua)
 Non interporre accessori coprisedile o altri og-
getti tra l'occupante e l'airbag laterale; le presta-
zioni possono risultare compromesse e/o gli og-
getti interposti possono provocare gravi lesioni.
Imbottiture protezione ginocchia (per
versioni/mercati, dove previsto)
Le imbottiture di protezione ginocchia, oltre a svolgere
questa funzione, contribuiscono a mantenere gli occu-
panti dei sedili anteriori nella posizione migliore per
interagire con gli airbag anteriori con tecnologia
avanzata.
Gli airbag anteriori con tecnologia avanzata con imbot-
titure di protezione ginocchia integrano il sistema di
sicurezza passiva per i sedili anteriori costituito dalle
cinture di sicurezza e dai pretensionatori. Anche gli
airbg laterali, insieme alle cinture di sicurezza contribu-
iscono ad aumentare la protezione dei passeggeri.
Di seguito sono descritti alcuni semplici accorgimenti
che possono essere adottati per ridurre al minimo il
rischio di lesioni in caso di intervento dell'airbag.
Fino a 12 anni di età i bambini devono sempre viaggiare
su un sedile posteriore con la cintura allacciata.
ATTENZIONE!
Sulle vetture con airbag frontale con
tecnologia avanzata lato passeggero,
non montare mai sul sedile anteriore sistemi di
protezione per neonati con posizionamento con-
tromarcia. L'eventuale gonfiaggio dell'airbag
può infatti avere conseguenze gravi o addirittura
letali per il neonato.
I bambini, la cui statura non consente ancora di indos-
sare la cintura di sicurezza in modo adeguato (vedere la
sezione Sistema di protezione per bambini), devono
sedere sui sedili posteriori protetti dagli appositi si-
stemi di protezione per bambini o su appositi cuscini
rialzati ancorati da cintura di sicurezza. I bambini più
grandi che non utilizzano più i sistemi di protezione per
bambini o i cuscini rialzati devono viaggiare sui sedili
posteriori indossando correttamente la cintura di sicu-
rezza. Non consentire mai ai bambini di far passare la
cintura a bandoliera dietro la schiena o sotto le braccia.
Leggere attentamente le istruzioni relative al sistema di
protezione bambini per avere la certezza di adoperarlo
correttamente.
Tutti gli occupanti devono sempre indossare corretta-
mente la cintura a tre punti/a bandoliera.
213
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

I sedili anteriori lato guida e lato passeggero devono
essere regolati in modo da lasciare uno spazio adeguato
per il gonfiaggio degli airbag anteriori con tecnologia
avanzata.
Non appoggiarsi alla porta o al cristallo. Se la vettura è
dotata di airbag laterali, in caso di attivazione gli airbag,
gonfiandosi, impegneranno lo spazio tra l'occupante del
sedile e la porta.
Se occorre modificare l'impianto airbag per il trasporto
disabili, contattare il centro assistenza clienti. I relativi
numeri di telefono sono riportati nel paragrafo "In caso
di assistenza".
ATTENZIONE!
 Affidarsi ai soli airbag può avere gravi
conseguenze in caso di incidente. Gli ai-
rbag costituiscono infatti un dispositivo che inte-
gra ma non sostituisce le cinture di sicurezza. In
alcuni tipi di incidenti gli airbag non si gonfiano.
Indossare quindi sempre le cinture di sicurezza
nonostante la presenza degli airbag.
(Continua)(Continua)
 Una regolazione dei sedili che porti il corpo
troppo vicino al volante o alla plancia portastru-
menti può avere serie conseguenze, anche letali,
per gli occupanti in caso di intervento degli ai-
rbag frontali con tecnologia avanzata. Il loro
gonfiaggio, infatti, richiede uno spazio adeguato.
Regolare quindi i sedili in modo che sia possibile
afferrare il volante o toccare la plancia porta-
strumenti con le braccia distese in maniera natu-
rale.
 Anche il gonfiaggio degli airbag laterali neces-
sita di uno spazio adeguato. Non appoggiarsi alla
porta o al cristallo. Sedere in posizione eretta al
centro del sedile.
SENSORI E COMANDI DI ATTIVAZIONE
AIRBAG
Centralina sistemi di protezione (ORC) L' ORC fa parte di un sistema di sicurezza regolamen-
tato richiesto per la vettura.
L'ORC determina se attivare o meno gli airbag ante-
riori e/o laterali in caso di urto frontale o laterale. In
base ai segnali del sensore d'urto, la centralina ORC
provoca il gonfiaggio degli airbag anteriori con tecno-
logia avanzata, degli airbag SABIC, degli airbag laterali
supplementari montati sul sedile e dei pretensionatori
214
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

cinture di sicurezza anteriori, secondo necessità, a
seconda del tipo e della violenza dell'urto.
Gli airbag anteriori con tecnologia avanzata sono pro-
gettati per fornire un'ulteriore protezione, come inte-
grazione alle cinture di sicurezza in determinati urti
frontali, a seconda del tipo e della violenza dell'urto. Gli
airbag anteriori con tecnologia avanzata non hanno la
funzione di ridurre il rischio di lesioni in caso di urti
posteriori, laterali o di ribaltamento.
Gli airbag anteriori con tecnologia avanzata non si
attivano in tutti gli urti frontali, compresi alcuni che
potrebbero provocare danni di notevole entità alla
vettura, ad esempio, determinati urti contro pali, con-
tro autocarri e con sfalsamento dell'angolo. Invece, a
seconda del tipo e del punto dell'urto, gli airbag ante-
riori con tecnologia avanzata possono attivarsi in caso
di incidenti che provocano danni limitati alla parte
anteriore della vettura, ma che sono caratterizzati da
una forte decelerazione iniziale.
Gli airbag laterali non si attivano in tutti gli urti laterali.
L'attivazione degli airbag laterali dipende dal tipo e dalla
violenza dell'urto.
Dal momento che i sensori airbag misurano la decele-
razione della vettura nel tempo, la velocità della vettura
e i danni, in sé non forniscono una buona indicazione
per stabilire se un airbag avrebbe dovuto o menoattivarsi.Le cinture di sicurezza sono necessarie per la prote-
zione degli occupanti in tutti gli incidenti e servono
anche a mantenere il corpo nella posizione corretta,
lontano da un airbag in fase di gonfiaggio.
Ogni volta che l'accensione si trova nella posizione
RUN, l'ORC monitora la funzionalità dei componenti
elettronici dell'impianto airbag. Se l'accensione si trova
nella posizione OFF o ACC, l'impianto airbag non è
attivo e gli airbag non si gonfieranno.
L'ORC dispone di un sistema di alimentazione ausiliario
che provoca il gonfiaggio degli airbag anche in caso di
perdita di potenza o di scollegamento della batteria
prima dell'attivazione.
Inoltre, l'ORC attiva la spia airbag nella plan-
cia portastrumenti per quattro - otto secondi
circa per una prova autodiagnostica all'atto
dell'avviamento. Dopo la fase di test iniziale,
la spia airbag si spegne. Il mancato spegnimento della
spia airbag o la sua temporanea o permanente riaccen-
sione indica la presenza di un'anomalia nel sistema. Se
dopo l'avviamento iniziale la spia si accende, viene
emessa una segnalazione acustica continua.
È prevista anche una diagnosi che provoca l'accensione
della spia airbag sul quadro strumenti in caso di rileva-
mento di un guasto che potrebbe compromettere
l'impianto airbag. Viene inoltre registrata la tipologia di
avaria rilevata.
215CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

ATTENZIONE!
È estremamente importante prestare
attenzione alla spia airbag sulla plancia
portastrumenti per sapere se il sistema è in grado
di attivarsi in caso di incidente. Se la spia non si
accende durante il test lampade durante la fase
di avviamento, rimane accesa dopo l'avviamento
della vettura o se si accende durante la marcia,
rivolgersi immediatamente a un concessionario
autorizzato.
Dispositivi di gonfiaggio degli airbag anteriori
con tecnologia avanzata lato guida e lato
passeggero
I dispositivi di gonfiaggio degli airbag anteriori con
tecnologia avanzata lato guida e lato passeggero sono
ubicati al centro del volante e sul lato destro della
plancia portastrumenti. Non appena l'ORC rileva un
urto che richiede l'intervento degli airbag anteriori con
tecnologia avanzata, invia un segnale ai dispositivi di
gonfiaggio. Viene prodotta una grande quantità di gas
atossico per il gonfiaggio degli airbag anteriori con
tecnologia avanzata. Sono possibili livelli di gonfiaggio
diversi, a seconda del tipo e della violenza dell'urto. Il
rivestimento del volante e la parte superiore destra
della plancia portastrumenti si staccano per consentire
il gonfiaggio completo degli airbag. Gli airbag si gonfiano
completamente in circa 50 - 70 millisecondi. Un tempo
pari all'incirca alla metà di quello di un battito di palpebre. Gli airbag si sgonfiano quindi rapidamente
continuando a proteggere i passeggeri dei sedili ante-riori.
Il gas fuoriesce dai fori di sfiato presenti sui lati degli
airbag anteriori con tecnologia avanzata. In questo
modo gli airbag non pregiudicano il controllo della
vettura.
Dispositivi di gonfiaggio degli airbag laterali
supplementari montati sul sedile (SAB)
Gli airbag laterali supplementari montati sul sedile
(SAB) sono progettati per l'attivazione solo in caso di
urti laterali di una certa entità.
L'ORC determina se un urto laterale è tale da richie-
dere il gonfiaggio degli airbag laterali in funzione del
tipo e della violenza dell'urto.
A seconda del tipo e della violenza dell'urto, il disposi-
tivo di gonfiaggio airbag laterale sul lato della vettura
interessata dall'impatto può attivarsi, liberando una
certa quantità di gas non tossico. L'airbag SAB si gonfia,
proiettato fuori attraverso la giunzione del sedile nello
spazio tra l'occupante e la porta. Tale operazione
richiede circa 10 millisecondi. L'airbag laterale si gonfia
a una velocità estremamente elevata e con una forza
tale che potrebbe provocare lesioni se non si è seduti
correttamente o se vi sono oggetti che occupano lo
spazio di gonfiaggio dell'airbag. I bambini sono partico-
larmente vulnerabili.
216
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

Dispositivi di gonfiaggio degli airbag laterali
supplementari a tendina gonfiabile (SABIC)
Nei casi in cui l'urto è limitato a un'area laterale
specifica della vettura, l'ORC può attivare gli airbag
SABIC a seconda del tipo e della violenza dell'urto. In
tal caso, la centralina aziona solo gli airbag sul lato della
vettura che ha subito l'urto.
Viene prodotta una grande quantità di gas atossico per
il gonfiaggio degli airbag laterali a tendina. Gonfiandosi,
l'airbag laterale a tendina allontana con forza il bordo
esterno del padiglione e scende a coprire il finestrino. Il
gonfiaggio dell'airbag richiede all'incirca 30 millisecondi
(circa un quarto del tempo di un battito di ciglia) e
avviene con una forza tale da provocare lesioni se il
passeggero non è seduto correttamente con la cintura
di sicurezza allacciata o se sono presenti oggetti nella
zona di gonfiaggio. I bambini sono particolarmente
vulnerabili. Lo spessore dell'airbag laterale a tendina è
di appena 9 cm circa una volta gonfiato.
Dal momento che i sensori airbag misurano la decele-
razione nel tempo, la velocità della vettura e i danni,
non forniscono una buona indicazione per stabilire se
un airbag avrebbe dovuto o meno attivarsi.
NOTA:in caso di ribaltamento della vettura, i pre-
tensionatori e/o gli airbag SAB e SABIC ubicati su
entrambi i lati della vettura potrebbero attivarsi. Sensori d'urto anteriori e laterali
Negli urti frontali e laterali, i sensori d'urto possono
aiutare la centralina ORC a determinare la risposta
adeguata agli impatti.
Sistema risposta ottimizzata in caso di
incidente
Nel caso di un urto che provochi il gonfiaggio degli
airbag, se la rete di comunicazione e l'alimentazione
restano intatte, a seconda del tipo di evento l'ORC
determina se il sistema risposta ottimizzata in caso di
incidente deve effettuare le seguenti operazioni:
• esclusione dell'alimentazione carburante per il mo-
tore;
• accensione delle luci di emergenza finché la batteria è carica o l'accensione non viene posizionata su OFF;
• attivazione dell'illuminazione interna che rimane at- tiva fin quando la batteria è carica o la chiave di
accensione viene tolta;
• apertura automatica delle porte.
Conseguenze del gonfiaggio degli airbag
Gli airbag anteriori sono progettati per sgonfiarsi su-
bito dopo l'attivazione.
NOTA: gli airbag anteriori e/o laterali non si attivano
in tutti gli urti, il che non significa che il sistema sia
difettoso.
217
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

Il gonfiaggio degli airbag in caso di incidente può avere
le seguenti conseguenze: •Il nylon con cui è costruito l'airbag può causare abra-
sioni e/o arrossamenti della cute agli occupanti dei
sedili anteriori. Le abrasioni sono simili alle ustioni
dovute all'attrito di una fune o del tappeto da palestra.
Non sono comunque assolutamente provocate da
contatto con sostanze chimiche. In genere non sono
permanenti e regrediscono rapidamente. Qualora tut-
tavia non regrediscano in modo significativo nel giro di
pochi giorni, o qualora si formino vesciche, è oppor-
tuno consultare immediatamente un medico.• Quando gli airbag si sgonfiano, è possibile notare delle particelle simili a fumo. Si tratta di un normale
sottoprodotto del processo che ha generato il gas
atossico usato per il gonfiaggio. Queste particelle in
sospensione possono provocare l'irritazione della
pelle, degli occhi, del naso o della gola. In caso di
irritazione della pelle o degli occhi lavare la parte
interessata con acqua fresca. Per l'irritazione del naso
o della gola sarà sufficiente uscire all'aperto e respi-
rare aria fresca. Se le irritazioni persistono consul-
tare un medico. Qualora queste particelle si deposi-
tino sugli indumenti, eliminarle attenendosi alle
istruzioni di pulizia fornite sull'etichetta presente sul
capo d'abbigliamento.
Non proseguire la marcia dopo il gonfiaggio degli ai-
rbag. Infatti, in caso di eventuale ulteriore collisione, gli
airbag non potranno più garantire alcuna protezione.
ATTENZIONE!
Dopo il loro intervento, gli airbag e i
pretensionatori delle cinture sono inuti-
lizzabili. Provvedere quanto prima alla sostitu-
zione degli airbag, dei pretensionatori cinture di
sicurezza e dei complessivi arrotolatori cinture
anteriori presso un concessionario autorizzato.
Richiedere inoltre l'intervento sulla centralina
sistemi di protezione (ORC).
Mantenimento dell'efficienza degli airbag
ATTENZIONE!
 Qualsiasi modifica del sistema può
pregiudicarne il funzionamento al mo-
mento in cui fosse chiamato ad intervenire. Gli
airbag, infatti, potrebbero non garantire l'incolu-
mità delle persone. Non apportare quindi modi-
fiche ai componenti o al cablaggio e non appli-
care contrassegni o adesivi sul rivestimento del
volante e sulla parte superiore destra della plan-
cia portastrumenti. Non modificare il paraurti
anteriore, la struttura della carrozzeria della vet-
tura né montare in aftermarket pedane laterali.
(Continua)
218
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE
