2012 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

APPOGGIABRACCIO SCORREVOLE (solo
per il cambio automatico)
L'appoggiabraccio della console centrale può anche
scorrere all'indietro per facilitare l'accesso al vano por-
taoggetti. (fig. 67)
ATTENZIONE!
Non utilizzare la vettura con lo sportello
di un vano console aperto. Durante la
guida i telefoni cellulari, i riproduttori musicali e
altri dispositivi elettronici portatili devono essere
opportunamente riposti. L'uso di questi disposi-
tivi durante la guida può essere causa di incidenti
dovuti a distrazione con conseguenti lesioni dal-
l'esito anche letale. VANO PORTAOGGETTI FLIP 'N STOW™
SUL SEDILE ANTERIORE LATO
PASSEGGERO (per versioni/mercati, dove
previsto)
L'anello di sgancio sedile si trova al centro del cuscino
del sedile, tra il cuscino e lo schienale. Tirare l'anello
verso l'alto per sganciare il fermo, quindi spostarlo in
avanti per aprire il sedile in posizione fino allo scatto.
(fig. 68)
NOTA:
prima di chiudere il sedile, verificare che nel
vano non siano presenti oggetti che possano interferire
con il fermo. Spingere verso il basso il cuscino dopo
averlo richiuso in modo da assicurarsi che sia aggan-
ciato alla base.
(fig. 67)
Appoggiabraccio scorrevole
(fig. 68)Vano portaoggetti sedile anteriore passeggero
99
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

ATTENZIONE!
Assicurarsi che il cuscino del sedile sia
bloccato in modo sicuro prima di utiliz-
zare il sedile. In caso contrario, il sedile non potrà
garantire la necessaria stabilità del passeggero.
Un sedile bloccato in modo imperfetto potrebbe
provocare gravi lesioni.
COMPARTO PORTAOGGETTI
TEMPORANEO SEDILE PASSEGGERO
SECONDA FILA
Vano portaoggetti provvisorio per utilizzo con
appoggiabraccio/schienale abbassato. Prima di sollevare
l'appoggiabraccio/schienale accertatevi di aver estratto
tutti gli oggetti da questo vano.
VANO PORTADOCUMENTI E GANCI PER
BORSE DELLA SPESA PER I PASSEGGERI DI
SECONDA FILA (per versioni/mercati, dove
previsto)
Un vano portadocumenti e ganci per borse della spesa
sono posizionati nello schienale del sedile del condu-
cente. (fig. 69) COMPARTO PORTAOGGETTI A
PAVIMENTO CON RIVESTIMENTOESTRAIBILE
NOTA:
portare il sedile anteriore fino ad almeno
metà corsa in modo da facilitare l'accesso al comparto
portaoggetti.
Dietro a ciascun sedile anteriore si trova un comparto
portaoggetti a pavimento. Ciascun vano della capacità
di 5,9 litri può contenere fino a 12 lattine da 0,35 litri,
più ghiaccio o altri oggetti. Il rivestimento estraibile
permette di riempire, svuotare e pulire il comparto con
facilità.
Per accedere al comparto, spostare lateralmente il
tappeto (per versioni/mercati, dove previsto). Tirare il
(fig. 69) Vano portaoggetti sotto il sedile e ganci per borse della spesa
100
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

gancio verso l'alto per sbloccare l'arresto e quindi in
avanti per aprire lo sportello del comparto. (fig. 70)Il rivestimento può essere rimosso per agevolare la
pulizia sollevando sulle tacche, come illustrato in figura.
(fig. 71)(fig. 70)
Comparto portaoggetti a pavimento
(fig. 71) Rivestimento rimovibile
101
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

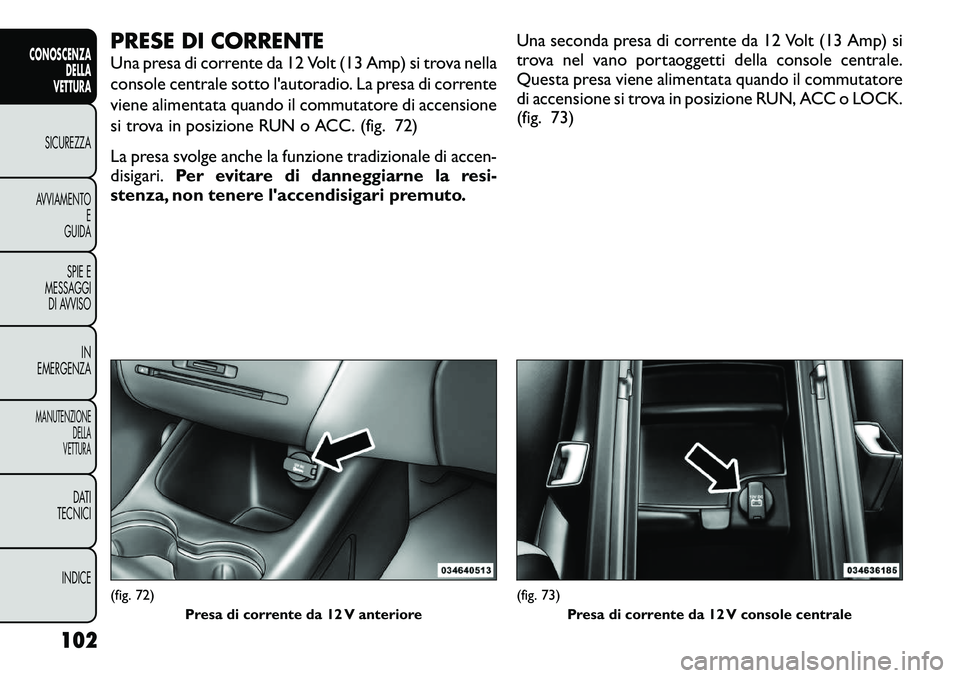

PRESE DI CORRENTE
Una presa di corrente da 12 Volt (13 Amp) si trova nella
console centrale sotto l'autoradio. La presa di corrente
viene alimentata quando il commutatore di accensione
si trova in posizione RUN o ACC. (fig. 72)
La presa svolge anche la funzione tradizionale di accen-
disigari.Per evitare di danneggiarne la resi-
stenza, non tenere l'accendisigari premuto. Una seconda presa di corrente da 12 Volt (13 Amp) si
trova nel vano portaoggetti della console centrale.
Questa presa viene alimentata quando il commutatore
di accensione si trova in posizione RUN, ACC o LOCK.
(fig. 73)(fig. 72)
Presa di corrente da 12 V anteriore
(fig. 73)Presa di corrente da 12 V console centrale
102
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

Una terza presa di corrente da 12 V si trova sulla parte
posteriore della console centrale. Questa presa di
corrente è alimentata con commutatore di accensione
in posizione LOCK, ON o ACC. (fig. 74)Una quarta presa da 12 V con fusibile si trova sul
pannello di rivestimento laterale posteriore sinistro nel
vano di carico. Questa presa di corrente è alimentata
con commutatore di accensione in posizione ON o
ACC. (fig. 75)(fig. 74)
Presa di corrente da 12 V sedili posteriori
(fig. 75)Presa di corrente vano di carico posteriore
103
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

 Non superare la potenza massima di
160 Watt (13 A) a 12 V. Se il rapporto di
potenza di 160 Watt (13 A) viene supe-
rato, sostituire il fusibile che protegge il sistema.
 La presa sulla base della console centrale divide
il fusibile con la presa sul retro della console. L'uso
combinato non deve superare 160 W (13 A) a 12 V.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine di utilizzatori.
Non inserire altri oggetti nelle prese di corrente
per non danneggiare la presa stessa o bruciare il
fusibile. L'uso improprio delle prese di corrente
può provocare danni non coperti dalla nuova
garanzia limitata della vettura.
(fig. 76)
(fig. 76) Fusibili delle prese di corrente
1 - Fusibile giallo F103 da 20 A presa di corrente vano
portaoggetti della console e presa di corrente console
posteriore
2 - Fusibile giallo F102 20 A accendisigari plancia porta-
strumenti e presa di corrente vano di carico posteriore
sinistro
104
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

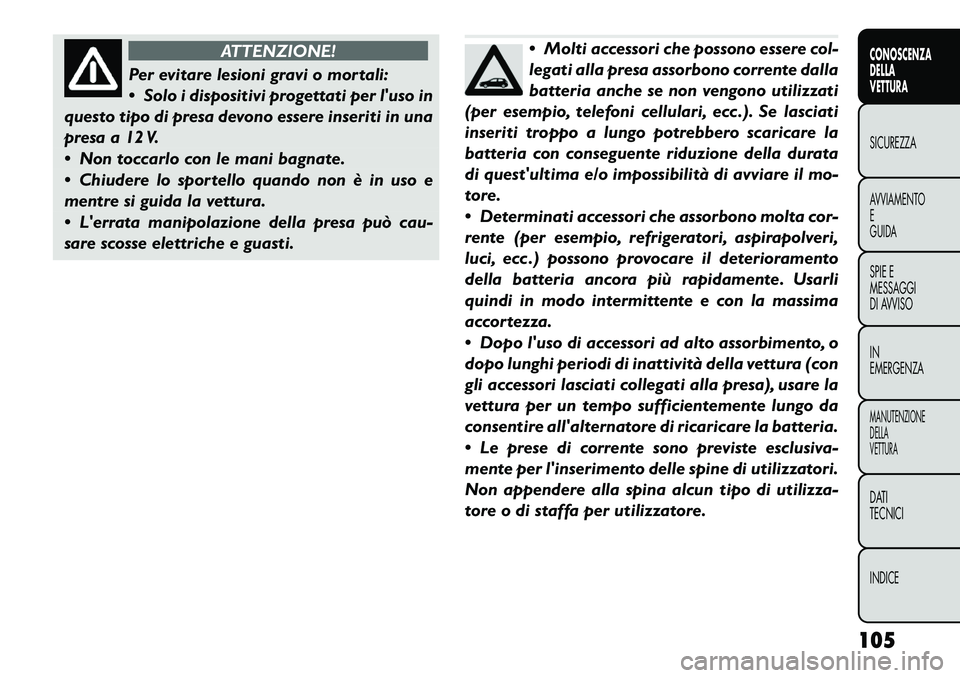

ATTENZIONE!
Per evitare lesioni gravi o mortali:
 Solo i dispositivi progettati per l'uso in
questo tipo di presa devono essere inseriti in una
presa a 12 V.
 Non toccarlo con le mani bagnate.
 Chiudere lo sportello quando non è in uso e
mentre si guida la vettura.
 L'errata manipolazione della presa può cau-
sare scosse elettriche e guasti.
 Molti accessori che possono essere col-
legati alla presa assorbono corrente dalla
batteria anche se non vengono utilizzati
(per esempio, telefoni cellulari, ecc .). Se lasciati
inseriti troppo a lungo potrebbero scaricare la
batteria con conseguente riduzione della durata
di quest'ultima e/o impossibilità di avviare il mo-
tore.
 Determinati accessori che assorbono molta cor-
rente (per esempio, refrigeratori, aspirapolveri,
luci, ecc .) possono provocare il deterioramento
della batteria ancora più rapidamente. Usarli
quindi in modo intermittente e con la massima
accortezza.
 Dopo l'uso di accessori ad alto assorbimento, o
dopo lunghi periodi di inattività della vettura (con
gli accessori lasciati collegati alla presa), usare la
vettura per un tempo sufficientemente lungo da
consentire all'alternatore di ricaricare la batteria.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine di utilizzatori.
Non appendere alla spina alcun tipo di utilizza-
tore o di staffa per utilizzatore.
105
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

PORTABICCHIERI
Sulla console centrale a pavimento sono presenti due
portabicchieri per i passeggeri anteriori. (fig. 77)
Per i passeggeri nella seconda fila, sono montati due
portabicchieri nell'appoggiabraccio centrale tra i due
sedili posteriori.Quando gli appoggiabraccio sono ribaltati, i portabic-
chieri si trovano sul retro dell'appoggiatesta. L'appog-
giatesta può essere regolato per un migliore posiziona-
mento dei portabicchieri. (fig. 78)
Per le vetture provviste di sedili di terza fila, sono
montati portabicchieri aggiuntivi nei pannelli di rivesti-
mento.(fig. 77)
Portabicchieri sulla console a pavimento
(fig. 78) Portabicchieri su bracciolo
