2012 FIAT FREEMONT Libretto Uso Manutenzione (in Italian)

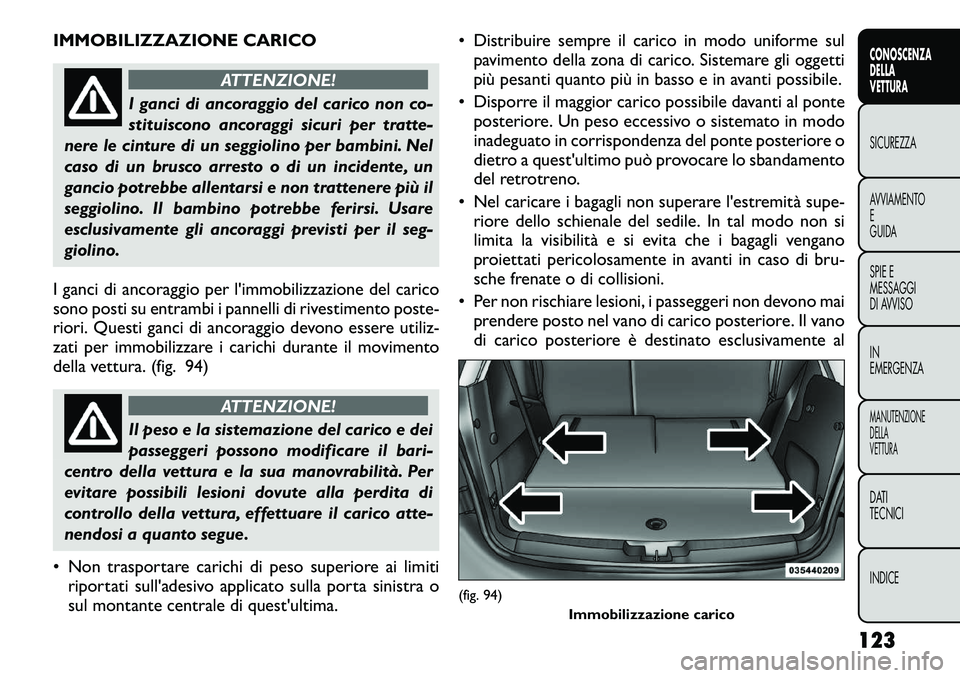

IMMOBILIZZAZIONE CARICO
ATTENZIONE!
I ganci di ancoraggio del carico non co-
stituiscono ancoraggi sicuri per tratte-
nere le cinture di un seggiolino per bambini. Nel
caso di un brusco arresto o di un incidente, un
gancio potrebbe allentarsi e non trattenere più il
seggiolino. Il bambino potrebbe ferirsi. Usare
esclusivamente gli ancoraggi previsti per il seg-
giolino.
I ganci di ancoraggio per l'immobilizzazione del carico
sono posti su entrambi i pannelli di rivestimento poste-
riori. Questi ganci di ancoraggio devono essere utiliz-
zati per immobilizzare i carichi durante il movimento
della vettura. (fig. 94)
ATTENZIONE!
Il peso e la sistemazione del carico e dei
passeggeri possono modificare il bari-
centro della vettura e la sua manovrabilità. Per
evitare possibili lesioni dovute alla perdita di
controllo della vettura, effettuare il carico atte-
nendosi a quanto segue.
• Non trasportare carichi di peso superiore ai limiti riportati sull'adesivo applicato sulla porta sinistra o
sul montante centrale di quest'ultima. • Distribuire sempre il carico in modo uniforme sul
pavimento della zona di carico. Sistemare gli oggetti
più pesanti quanto più in basso e in avanti possibile.
• Disporre il maggior carico possibile davanti al ponte posteriore. Un peso eccessivo o sistemato in modo
inadeguato in corrispondenza del ponte posteriore o
dietro a quest'ultimo può provocare lo sbandamento
del retrotreno.
• Nel caricare i bagagli non superare l'estremità supe- riore dello schienale del sedile. In tal modo non si
limita la visibilità e si evita che i bagagli vengano
proiettati pericolosamente in avanti in caso di bru-
sche frenate o di collisioni.
• Per non rischiare lesioni, i passeggeri non devono mai prendere posto nel vano di carico posteriore. Il vano
di carico posteriore è destinato esclusivamente al
(fig. 94)
Immobilizzazione carico
123
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

trasporto di bagagli o di oggetti, mentre gli occupanti
devono prendere posto sui sedili e indossare le
cinture di sicurezza.
COPERTURA VANO DI CARICO A
SCOMPARSA (per versioni/mercati, dove
previsto) — MODELLI PER CINQUE
PASSEGGERI
NOTA: lo scopo di questa copertura è quello di
garantire la privacy e non il fissaggio dei carichi. Essa,
infatti, non impedisce il movimento del carico né pro-
tegge i passeggeri da carichi eventualmente svincolati.
La copertura vano di carico a scomparsa amovibile si
monta nel vano di carico dietro la parte superiore dei
sedili posteriori.
La copertura vano di carico, una volta estesa, copre il
vano di carico per nascondere gli oggetti. Le tacche nei
pannelli di rivestimento in prossimità dell'apertura por-
tellone servono a fissare in posizione la copertura vano
di carico.
Se non viene usata, la copertura vano di carico si
arrotola perfettamente nel proprio alloggiamento. Si
può anche rimuovere la copertura vano di carico dalla
vettura per creare maggiore spazio nel vano di carico. Per installare la copertura vano di carico, posizionarla
sulla vettura di modo che il lato piano dell'alloggia-
mento sia rivolto verso l'alto. Inserire quindi il disposi-
tivo a molla destro o sinistro (poste sulle estremità
dell'alloggiamento copertura) nel punto di attacco de-
stro o sinistro (indicato). (fig. 95)
Inserire il dispositivo a molla sull'estremità opposta
dell'alloggiamento della copertura nel punto di anco-
raggio sul lato opposto della vettura.
(fig. 95)
Installazione copertura vano di carico a scomparsa
124
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

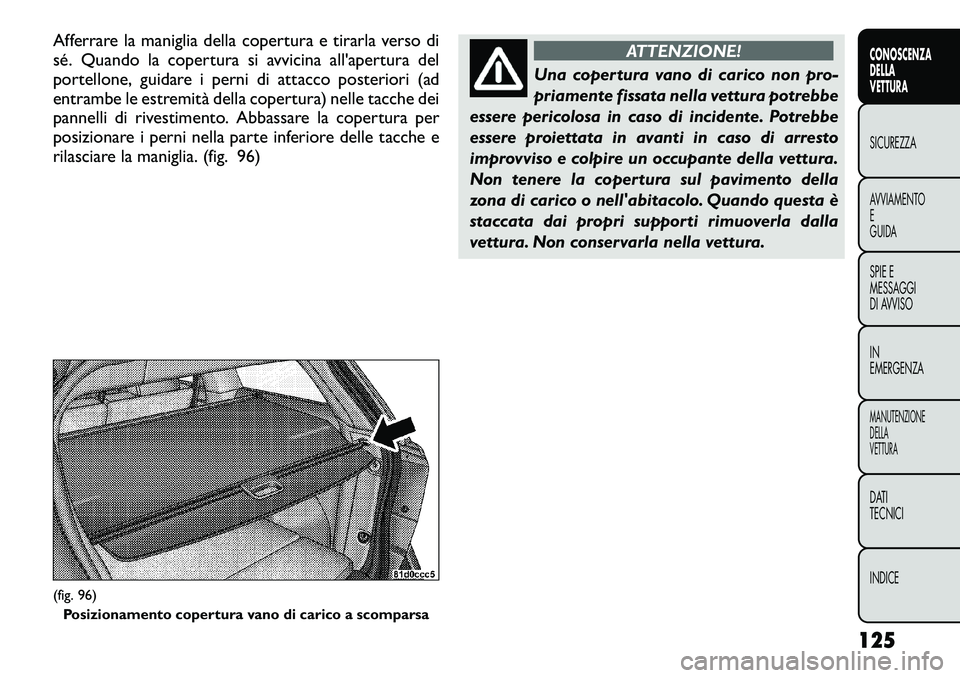

Afferrare la maniglia della copertura e tirarla verso di
sé. Quando la copertura si avvicina all'apertura del
portellone, guidare i perni di attacco posteriori (ad
entrambe le estremità della copertura) nelle tacche dei
pannelli di rivestimento. Abbassare la copertura per
posizionare i perni nella parte inferiore delle tacche e
rilasciare la maniglia. (fig. 96)
ATTENZIONE!
Una copertura vano di carico non pro-
priamente fissata nella vettura potrebbe
essere pericolosa in caso di incidente. Potrebbe
essere proiettata in avanti in caso di arresto
improvviso e colpire un occupante della vettura.
Non tenere la copertura sul pavimento della
zona di carico o nell'abitacolo. Quando questa è
staccata dai propri supporti rimuoverla dalla
vettura. Non conservarla nella vettura.
(fig. 96) Posizionamento copertura vano di carico a scomparsa
125
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

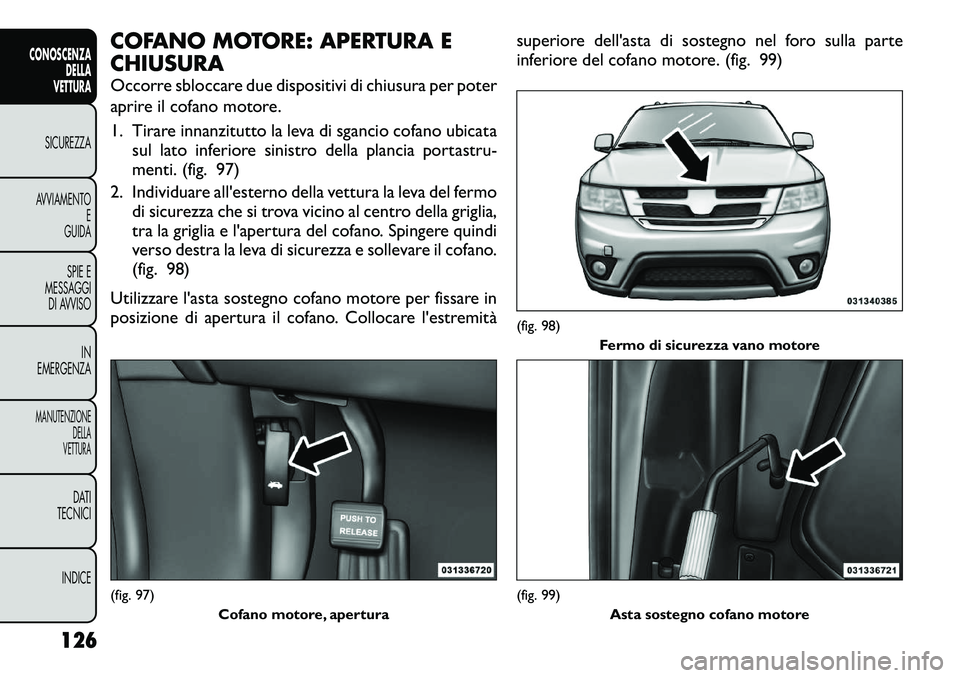

COFANO MOTORE: APERTURA E CHIUSURA
Occorre sbloccare due dispositivi di chiusura per poter
aprire il cofano motore.
1. Tirare innanzitutto la leva di sgancio cofano ubicatasul lato inferiore sinistro della plancia portastru-
menti. (fig. 97)
2. Individuare all'esterno della vettura la leva del fermo di sicurezza che si trova vicino al centro della griglia,
tra la griglia e l'apertura del cofano. Spingere quindi
verso destra la leva di sicurezza e sollevare il cofano.
(fig. 98)
Utilizzare l'asta sostegno cofano motore per fissare in
posizione di apertura il cofano. Collocare l'estremità superiore dell'asta di sostegno nel foro sulla parte
inferiore del cofano motore. (fig. 99)(fig. 97)
Cofano motore, apertura
(fig. 98)Fermo di sicurezza vano motore(fig. 99)
Asta sostegno cofano motore
126
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

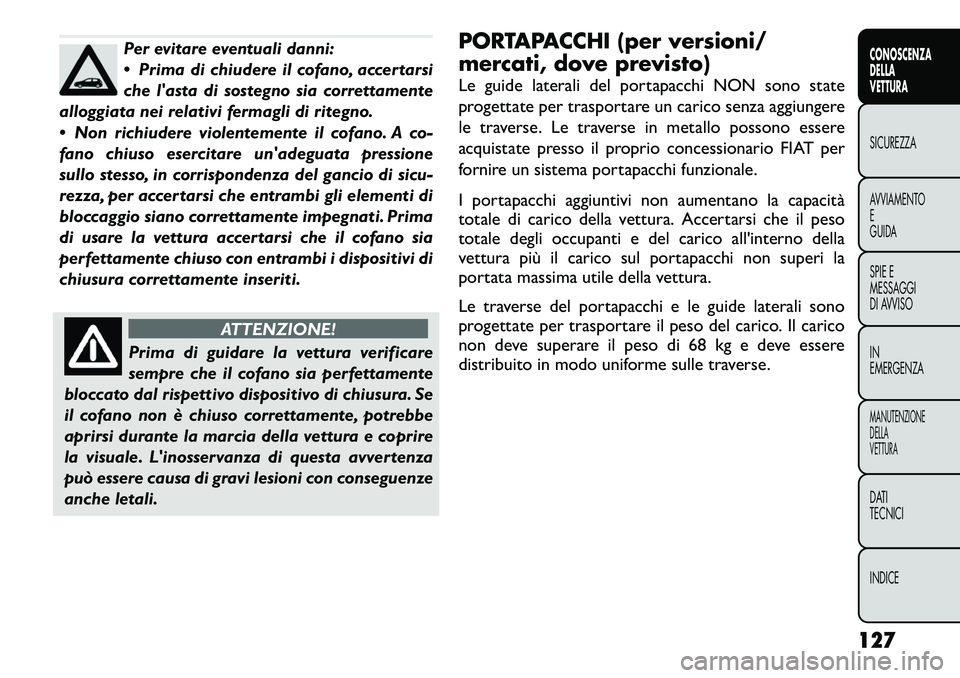

Per evitare eventuali danni:
 Prima di chiudere il cofano, accertarsi
che l'asta di sostegno sia correttamente
alloggiata nei relativi fermagli di ritegno.
 Non richiudere violentemente il cofano. A co-
fano chiuso esercitare un'adeguata pressione
sullo stesso, in corrispondenza del gancio di sicu-
rezza, per accertarsi che entrambi gli elementi di
bloccaggio siano correttamente impegnati. Prima
di usare la vettura accertarsi che il cofano sia
perfettamente chiuso con entrambi i dispositivi di
chiusura correttamente inseriti.
ATTENZIONE!
Prima di guidare la vettura verificare
sempre che il cofano sia perfettamente
bloccato dal rispettivo dispositivo di chiusura. Se
il cofano non è chiuso correttamente, potrebbe
aprirsi durante la marcia della vettura e coprire
la visuale. L'inosservanza di questa avvertenza
può essere causa di gravi lesioni con conseguenze
anche letali. PORTAPACCHI (per versioni/
mercati, dove previsto)
Le guide laterali del portapacchi NON sono state
progettate per trasportare un carico senza aggiungere
le traverse. Le traverse in metallo possono essere
acquistate presso il proprio concessionario FIAT per
fornire un sistema portapacchi funzionale.
I portapacchi aggiuntivi non aumentano la capacità
totale di carico della vettura. Accertarsi che il peso
totale degli occupanti e del carico all'interno della
vettura più il carico sul portapacchi non superi la
portata massima utile della vettura.
Le traverse del portapacchi e le guide laterali sono
progettate per trasportare il peso del carico. Il carico
non deve superare il peso di 68 kg e deve essere
distribuito in modo uniforme sulle traverse.
127
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

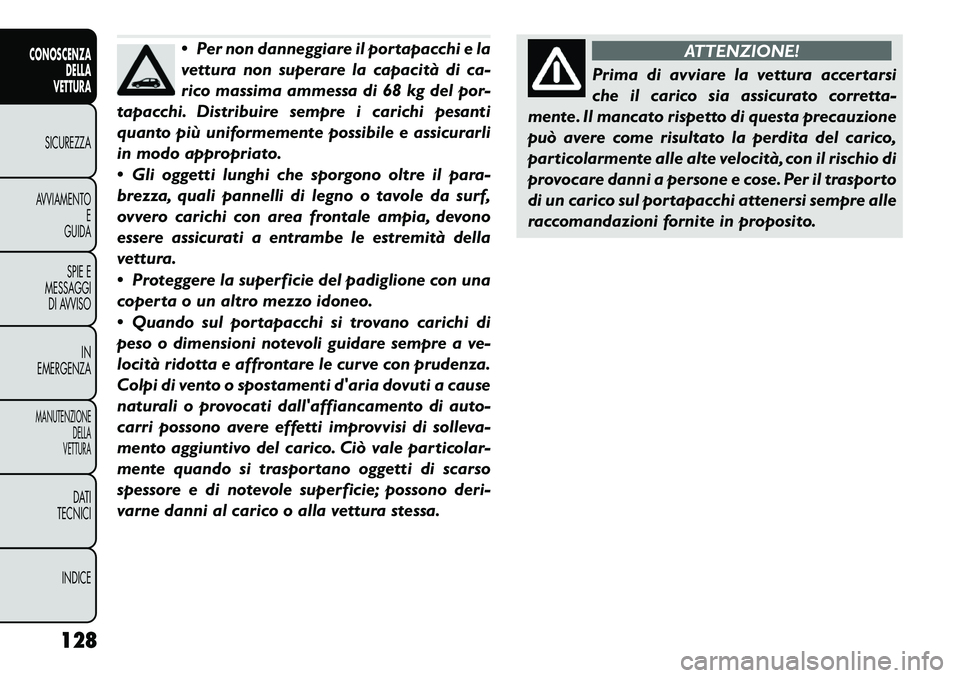

 Per non danneggiare il portapacchi e la
vettura non superare la capacità di ca-
rico massima ammessa di 68 kg del por-
tapacchi. Distribuire sempre i carichi pesanti
quanto più uniformemente possibile e assicurarli
in modo appropriato.
 Gli oggetti lunghi che sporgono oltre il para-
brezza, quali pannelli di legno o tavole da surf,
ovvero carichi con area frontale ampia, devono
essere assicurati a entrambe le estremità della
vettura.
 Proteggere la superficie del padiglione con una
coperta o un altro mezzo idoneo.
 Quando sul portapacchi si trovano carichi di
peso o dimensioni notevoli guidare sempre a ve-
locità ridotta e affrontare le curve con prudenza.
Colpi di vento o spostamenti d'aria dovuti a cause
naturali o provocati dall'affiancamento di auto-
carri possono avere effetti improvvisi di solleva-
mento aggiuntivo del carico. Ciò vale particolar-
mente quando si trasportano oggetti di scarso
spessore e di notevole superficie; possono deri-
varne danni al carico o alla vettura stessa.
ATTENZIONE!
Prima di avviare la vettura accertarsi
che il carico sia assicurato corretta-
mente. Il mancato rispetto di questa precauzione
può avere come risultato la perdita del carico,
particolarmente alle alte velocità, con il rischio di
provocare danni a persone e cose. Per il trasporto
di un carico sul portapacchi attenersi sempre alle
raccomandazioni fornite in proposito.
128
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

IMPIANTO FRENANTEQuesto modello è dotato di un doppio circuito
idraulico freni. In caso di avaria di uno dei due
circuiti idraulici, la frenatura della vettura sarà garantita
dall'altro circuito. Vi sarà tuttavia una certa diminu-
zione dell'efficacia di frenatura. Questa situazione sarà
avvertibile dall'aumento della corsa del pedale e dal
maggiore sforzo richiesto per rallentare o arrestare la
vettura. Inoltre, se il guasto è provocato da una perdita
dall'impianto idraulico, la spia freni si accenderà quando
il livello del liquido freni nella pompa diminuisce.
L'impianto frenante funziona anche nel caso in cui
venga a mancare l'assistenza idraulica per un motivo
qualsiasi (per esempio, ripetute frenate con motore
spento). Lo sforzo di frenatura richiesto sarà tuttavia in
questo caso notevolmente maggiore rispetto a quello
necessario con il servofreno funzionante.
ATTENZIONE!
 L'inutile sollecitazione dei freni può
pregiudicarne l'efficienza con gravi ri-
schi per l'incolumità degli occupanti della vet-
tura. Durante la marcia non tenere mai il piede
sul pedale del freno o sollecitarlo inutilmente per
evitare il surriscaldamento dei freni, l'usura ec-
cessiva delle guarnizioni e possibili danni all'im-
pianto frenante. In caso di emergenza l'efficacia
dell'azione frenante potrebbe risultare ridotta.
 È estremamente pericoloso usare la vettura se
la spia freni è accesa. In caso di frenata, l'effi-
cienza dei freni o la stabilità della vettura potreb-
bero ridursi sensibilmente. Aumenterà lo spazio
di frenata o diventerà più difficile controllare la
vettura con conseguente rischio di incidenti. Far
controllare immediatamente la vettura.
IMPIANTO FRENANTE ANTIBLOCCAGGIO (ABS)
L'impianto in questione agevola il controllo della vet-
tura da parte del conducente in condizioni di frenata
sfavorevoli. Ciò è possibile grazie al controllo della
pressione idraulica dei freni, in modo da impedire il
blocco delle ruote in tal modo evitandone lo slitta-
mento su superfici sdrucciolevoli in fase di frenata. Per
129CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

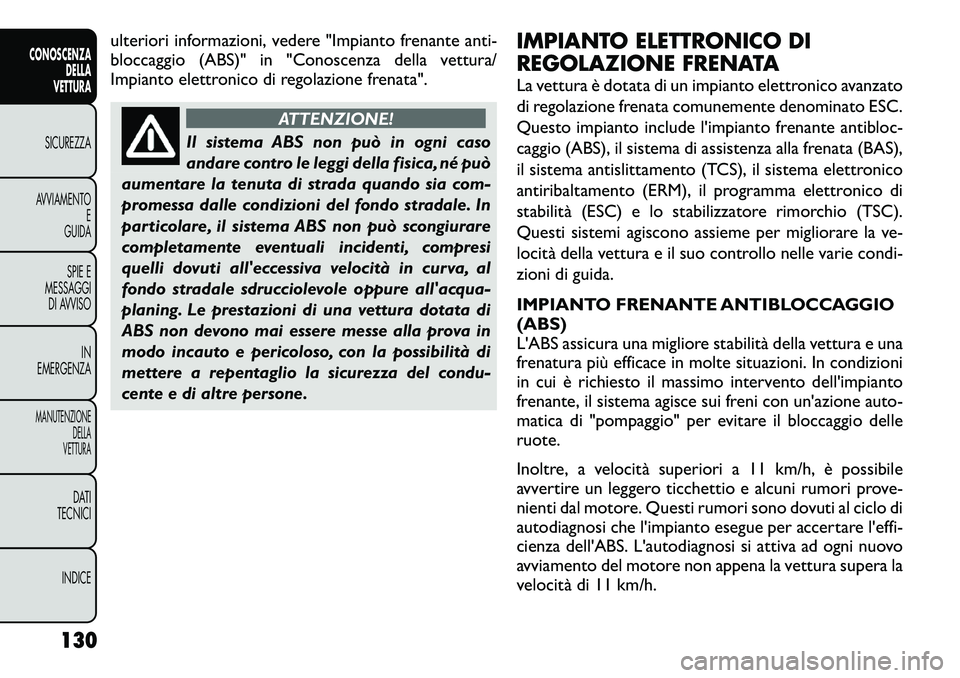

ulteriori informazioni, vedere "Impianto frenante anti-
bloccaggio (ABS)" in "Conoscenza della vettura/
Impianto elettronico di regolazione frenata".
ATTENZIONE!
Il sistema ABS non può in ogni caso
andare contro le leggi della fisica, né può
aumentare la tenuta di strada quando sia com-
promessa dalle condizioni del fondo stradale. In
particolare, il sistema ABS non può scongiurare
completamente eventuali incidenti, compresi
quelli dovuti all'eccessiva velocità in curva, al
fondo stradale sdrucciolevole oppure all'acqua-
planing. Le prestazioni di una vettura dotata di
ABS non devono mai essere messe alla prova in
modo incauto e pericoloso, con la possibilità di
mettere a repentaglio la sicurezza del condu-
cente e di altre persone. IMPIANTO ELETTRONICO DI
REGOLAZIONE FRENATA
La vettura è dotata di un impianto elettronico avanzato
di regolazione frenata comunemente denominato ESC.
Questo impianto include l'impianto frenante antibloc-
caggio (ABS), il sistema di assistenza alla frenata (BAS),
il sistema antislittamento (TCS), il sistema elettronico
antiribaltamento (ERM), il programma elettronico di
stabilità (ESC) e lo stabilizzatore rimorchio (TSC).
Questi sistemi agiscono assieme per migliorare la ve-
locità della vettura e il suo controllo nelle varie condi-
zioni di guida.
IMPIANTO FRENANTE ANTIBLOCCAGGIO (ABS)
L'ABS assicura una migliore stabilità della vettura e una
frenatura più efficace in molte situazioni. In condizioni
in cui è richiesto il massimo intervento dell'impianto
frenante, il sistema agisce sui freni con un'azione auto-
matica di "pompaggio" per evitare il bloccaggio delle
ruote.
Inoltre, a velocità superiori a 11 km/h, è possibile
avvertire un leggero ticchettio e alcuni rumori prove-
nienti dal motore. Questi rumori sono dovuti al ciclo di
autodiagnosi che l'impianto esegue per accertare l'effi-
cienza dell'ABS. L'autodiagnosi si attiva ad ogni nuovo
avviamento del motore non appena la vettura supera la
velocità di 11 km/h.
130
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE
