2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Conduire votre véhicule
16
5

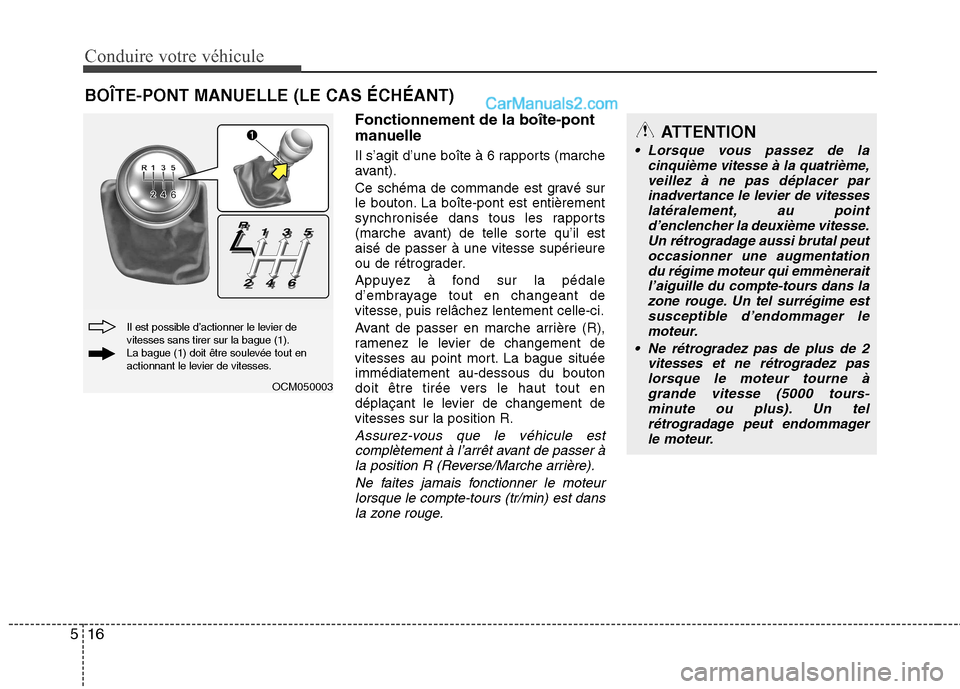

Fonctionnement de la boîte-pont
manuelle
Il s’agit d’une boîte à 6 rapports (marche
avant).
Ce schéma de commande est gravé sur
le bouton. La boîte-pont est entièrement
synchronisée dans tous les rapports
(marche avant) de telle sorte qu’il est
aisé de passer à une vitesse supérieure
ou de rétrograder.
Appuyez à fond sur la pédale
d’embrayage tout en changeant de
vitesse, puis relâchez lentement celle-ci.
Avant de passer en marche arrière (R),
ramenez le levier de changement de
vitesses au point mort. La bague situéeimmédiatement au-dessous du bouton
doit être tirée vers le haut tout en
déplaçant le levier de changement devitesses sur la position R.
Assurez-vous que le véhicule est
complètement à l’arrêt avant de passer àla position R (Reverse/Marche arrière).
Ne faites jamais fonctionner le moteurlorsque le compte-tours (tr/min) est dansla zone rouge.
BOÎTE-PONT MANUELLE (LE CAS ÉCHÉANT)
ATTENTION
Lorsque vous passez de la cinquième vitesse à la quatrième,
veillez à ne pas déplacer par inadvertance le levier de vitesseslatéralement, au pointd’enclencher la deuxième vitesse.
Un rétrogradage aussi brutal peutoccasionner une augmentation du régime moteur qui emmènerait
l’aiguille du compte-tours dans la zone rouge. Un tel surrégime estsusceptible d’endommager lemoteur.
Ne rétrogradez pas de plus de 2 vitesses et ne rétrogradez paslorsque le moteur tourne à grande vitesse (5000 tours-minute ou plus). Un tel
rétrogradage peut endommagerle moteur.
OCM050003
Il est possible d’actionner le levier de vitesses sans tirer sur la bague (1).
La bague (1) doit être soulevée tout en
actionnant le levier de vitesses.

517
Conduire votre véhicule
Par temps froid, il peut être difficile dechanger de vitesse jusqu’au
réchauffement du lubrifiant de la boîte-
pont Ceci est normal et n’endommagepas la boîte-pont.
Si vous vous êtes complètement arrêté et s’il est difficile de passer en 1 ère
ou
en marche arrière, placez le levier dechangement de vitesses dans la
position N (point mort) et relâchez
l’embrayage. Appuyez sur la pédale
d’embrayage puis passez en 1 ère
ou sur
la position R (Marche arrière).Utilisation de l’embrayage
La pédale d’embrayage doit être
enfoncée jusqu’au plancher avant de
changer de vitesse, puis relâchée
doucement. La pédale d’embrayage doittoujours être complètement relâchée
pendant la conduite. Ne laissez pas votre
pied sur la pédale d’embrayage lorsque
vous conduisez. Cela peut provoquer
une usure inutile. N’embrayez pas
partiellement pour retenir le véhicule
dans une pente. Cela provoque une
usure inutile. Utilisez le frein à pied ou lefrein de stationnement pour le retenir
dans une pente. N’utilisez pas la pédale
d’embrayage de manière rapide et
répétitive.
Rétrogradage
Si vous devez ralentir à cause de la
circulation ou si vous devez monter une
côte, rétrogradez avant que le moteur ne
commence à « brouter ». Vous diminuez
ainsi les risques de caler et vous obtenez
une meilleure accélération quand vous
devez augmenter votre vitesse. Dans
une descente abrupte, rétrogradez pourmaintenir une vitesse réduite et ainsi
prolonger la durée de vie de vos freins.
ATTENTION
Pour éviter une usure précoce ou
une détérioration de l’embrayage,ne conduisez pas avec le pied surla pédale d’embrayage. Évitez
également d’utiliser l’embrayage pour immobiliser le véhicule dansune montée durant l’attente à unfeu rouge, etc.
N’utilisez pas le levier de changement de vitesses commerepose-poignet pendant laconduite étant donné que celapeut entraîner une usure précoce
des fourchettes de la boîte-pont.
AVERTISSEMENT
Avant de quitter le siège conducteur, serrez toujours le
frein de stationnement à fond et
coupez le moteur. Puis assurez-
vous que la boîte-pont est en
1ère lorsque le véhicule est garésur un terrain plat ou dans une
montée et en marche arrière dans
une descente. Un mouvementbrusque et inattendu du véhicule
peut se produire si vous ne
respectez pas l’ordre d’exécution
de cette procédure.
En démarrant le moteur sans appuyer sur l'embrayage, avec le
frein à main desserré et avec une
vitesse engagée, vous risquez de
provoquer une secousse et
d'entraîner un accident grave.

Conduire votre véhicule
18
5

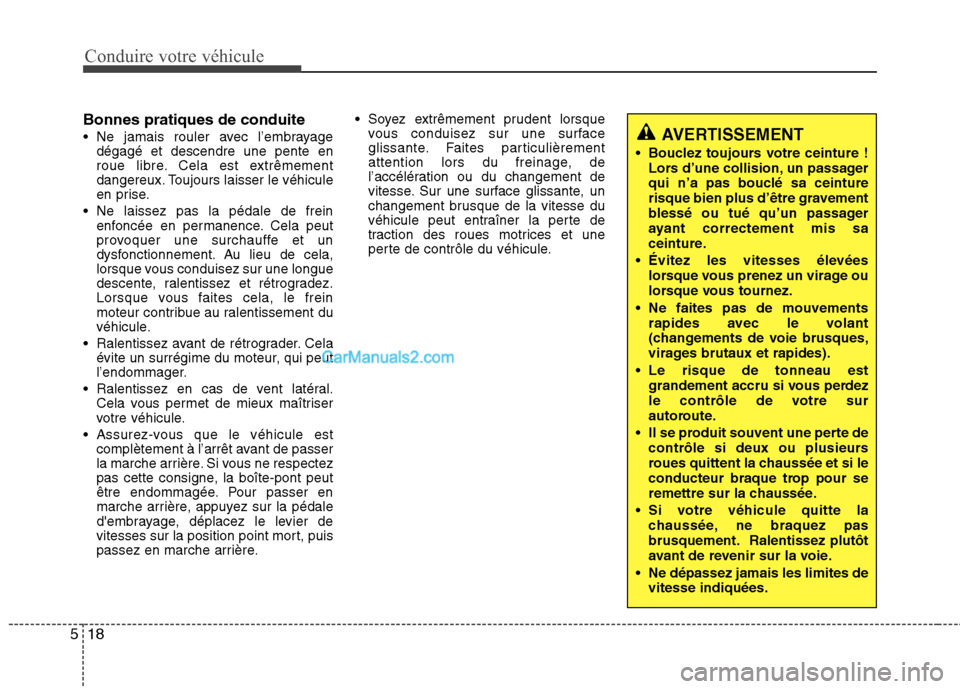

Bonnes pratiques de conduite
Ne jamais rouler avec l’embrayage
dégagé et descendre une pente en
roue libre. Cela est extrêmement
dangereux. Toujours laisser le véhicule
en prise.
Ne laissez pas la pédale de frein enfoncée en permanence. Cela peut
provoquer une surchauffe et un
dysfonctionnement. Au lieu de cela,
lorsque vous conduisez sur une longue
descente, ralentissez et rétrogradez.
Lorsque vous faites cela, le frein
moteur contribue au ralentissement du
véhicule.
Ralentissez avant de rétrograder. Cela évite un surrégime du moteur, qui peut
l’endommager.
Ralentissez en cas de vent latéral. Cela vous permet de mieux maîtriser
votre véhicule.
Assurez-vous que le véhicule est complètement à l’arrêt avant de passer
la marche arrière. Si vous ne respectez
pas cette consigne, la boîte-pont peut
être endommagée. Pour passer en
marche arrière, appuyez sur la pédale
d'embrayage, déplacez le levier de
vitesses sur la position point mort, puis
passez en marche arrière. Soyez extrêmement prudent lorsque
vous conduisez sur une surface
glissante. Faites particulièrement
attention lors du freinage, de
l’accélération ou du changement de
vitesse. Sur une surface glissante, un
changement brusque de la vitesse du
véhicule peut entraîner la perte de
traction des roues motrices et une
perte de contrôle du véhicule.
AVERTISSEMENT
Bouclez toujours votre ceinture ! Lors d’une collision, un passager
qui n’a pas bouclé sa ceinture
risque bien plus d’être gravement
blessé ou tué qu’un passager
ayant correctement mis sa
ceinture.
Évitez les vitesses élevées lorsque vous prenez un virage ou
lorsque vous tournez.
Ne faites pas de mouvements rapides avec le volant
(changements de voie brusques,
virages brutaux et rapides).
Le risque de tonneau est grandement accru si vous perdez
le contrôle de votre sur
autoroute.
Il se produit souvent une perte de contrôle si deux ou plusieurs
roues quittent la chaussée et si le
conducteur braque trop pour se
remettre sur la chaussée.
Si votre véhicule quitte la chaussée, ne braquez pas
brusquement. Ralentissez plutôt
avant de revenir sur la voie.
Ne dépassez jamais les limites de vitesse indiquées.

519
Conduire votre véhicule

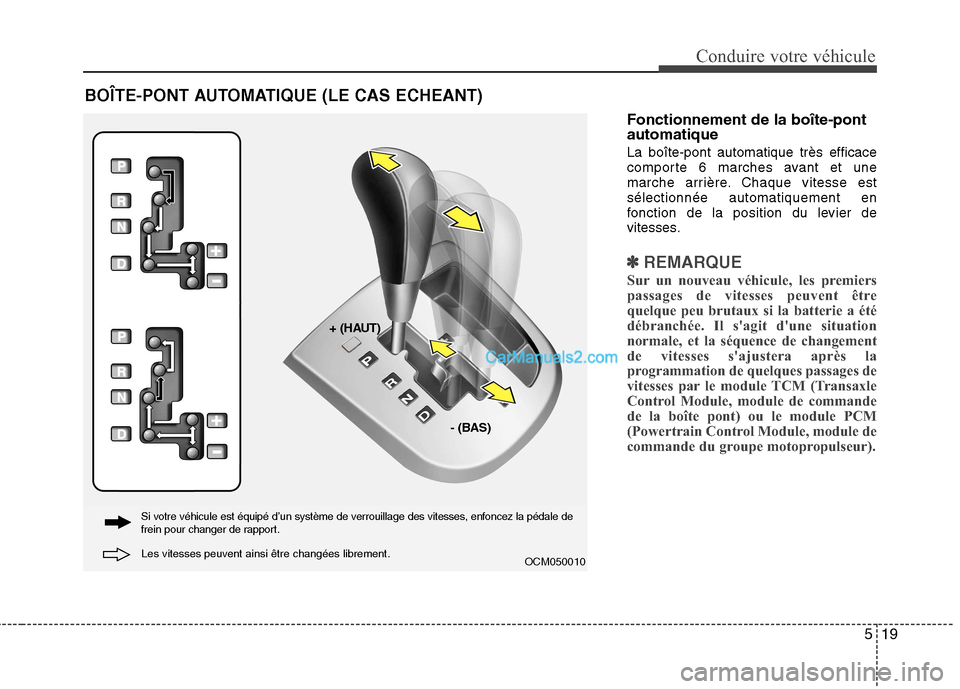

Fonctionnement de la boîte-pont automatique La boîte-pont automatique très efficace
comporte 6 marches avant et une
marche arrière. Chaque vitesse estsélectionnée automatiquement en
fonction de la position du levier de
vitesses.
✽✽REMARQUE
Sur un nouveau véhicule, les premiers
passages de vitesses peuvent être
quelque peu brutaux si la batterie a été
débranchée. Il s'agit d'une situation
normale, et la séquence de changement
de vitesses s'ajustera après la
programmation de quelques passages de
vitesses par le module TCM (Transaxle
Control Module, module de commande
de la boîte pont) ou le module PCM
(Powertrain Control Module, module de
commande du groupe motopropulseur).
BOÎTE-PONT AUTOMATIQUE (LE CAS ECHEANT)
OCM050010
+ (HAUT)
- (BAS)
Si votre véhicule est équipé d’un système de verrouillage des vitesses, enfoncez la pédale de
frein pour changer de rapport. Les vitesses peuvent ainsi être changées librement.

Conduire votre véhicule
20
5

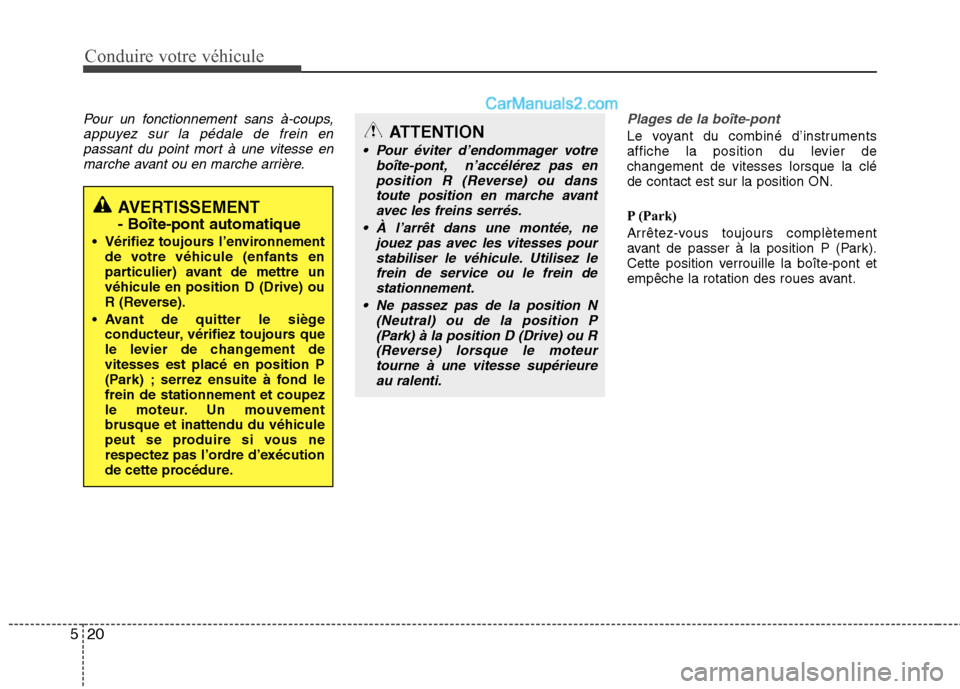

Pour un fonctionnement sans à-coups,
appuyez sur la pédale de frein enpassant du point mort à une vitesse enmarche avant ou en marche arrière.Plages de la boîte-pont
Le voyant du combiné d’instruments
affiche la position du levier dechangement de vitesses lorsque la cléde contact est sur la position ON.
P (Park)
Arrêtez-vous toujours complètement
avant de passer à la position P (Park).
Cette position verrouille la boîte-pont et
empêche la rotation des roues avant.
AVERTISSEMENT - Boîte-pont automatique
Vérifiez toujours l’environnement de votre véhicule (enfants en
particulier) avant de mettre unvéhicule en position D (Drive) ou
R (Reverse).
Avant de quitter le siège conducteur, vérifiez toujours que
le levier de changement devitesses est placé en position P
(Park) ; serrez ensuite à fond lefrein de stationnement et coupez
le moteur. Un mouvementbrusque et inattendu du véhicule
peut se produire si vous ne
respectez pas l’ordre d’exécution
de cette procédure.
ATTENTION
Pour éviter d’endommager votre
boîte-pont, n’accélérez pas en
position R (Reverse) ou danstoute position en marche avantavec les freins serrés.
À l’arrêt dans une montée, ne jouez pas avec les vitesses pourstabiliser le véhicule. Utilisez lefrein de service ou le frein destationnement.
Ne passez pas de la position N (Neutral) ou de la position P(Park) à la position D (Drive) ou R(Reverse) lorsque le moteurtourne à une vitesse supérieure
au ralenti.

521
Conduire votre véhicule

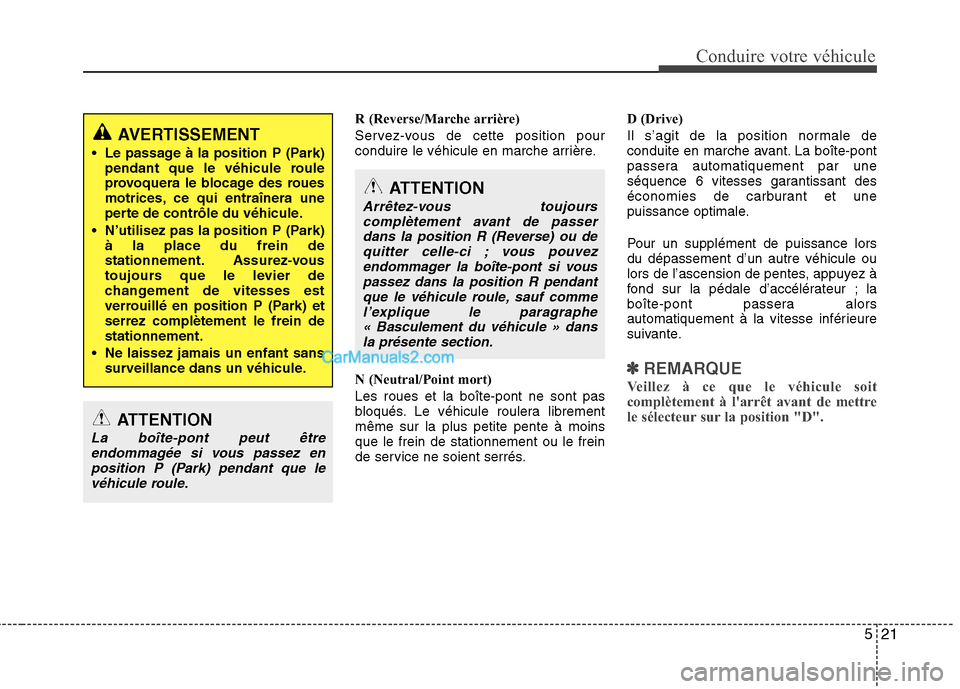

R (Reverse/Marche arrière)
Servez-vous de cette position pour
conduire le véhicule en marche arrière.
N (Neutral/Point mort) Les roues et la boîte-pont ne sont pas
bloqués. Le véhicule roulera librementmême sur la plus petite pente à moinsque le frein de stationnement ou le frein
de service ne soient serrés.D (Drive)
Il s’agit de la position normale de
conduite en marche avant. La boîte-pont
passera automatiquement par une
séquence 6 vitesses garantissant des
économies de carburant et une
puissance optimale.
Pour un supplément de puissance lors du dépassement d’un autre véhicule ou
lors de l’ascension de pentes, appuyez à
fond sur la pédale d’accélérateur ; la
boîte-pont passera alors
automatiquement à la vitesse inférieure
suivante.
✽✽
REMARQUE
Veillez à ce que le véhicule soit
complètement à l'arrêt avant de mettre
le sélecteur sur la position "D".
ATTENTION
La boîte-pont peut être endommagée si vous passez enposition P (Park) pendant que levéhicule roule.
ATTENTION
Arrêtez-vous toujours complètement avant de passer
dans la position R (Reverse) ou dequitter celle-ci ; vous pouvezendommager la boîte-pont si vous
passez dans la position R pendantque le véhicule roule, sauf commel’explique le paragraphe « Basculement du véhicule » dans
la présente section.
AVERTISSEMENT
Le passage à la position P (Park) pendant que le véhicule roule
provoquera le blocage des roues
motrices, ce qui entraînera une
perte de contrôle du véhicule.
N’utilisez pas la position P (Park) à la place du frein de
stationnement. Assurez-vous
toujours que le levier de
changement de vitesses est
verrouillé en position P (Park) etserrez complètement le frein destationnement.
Ne laissez jamais un enfant sans surveillance dans un véhicule.

Conduire votre véhicule
22
5

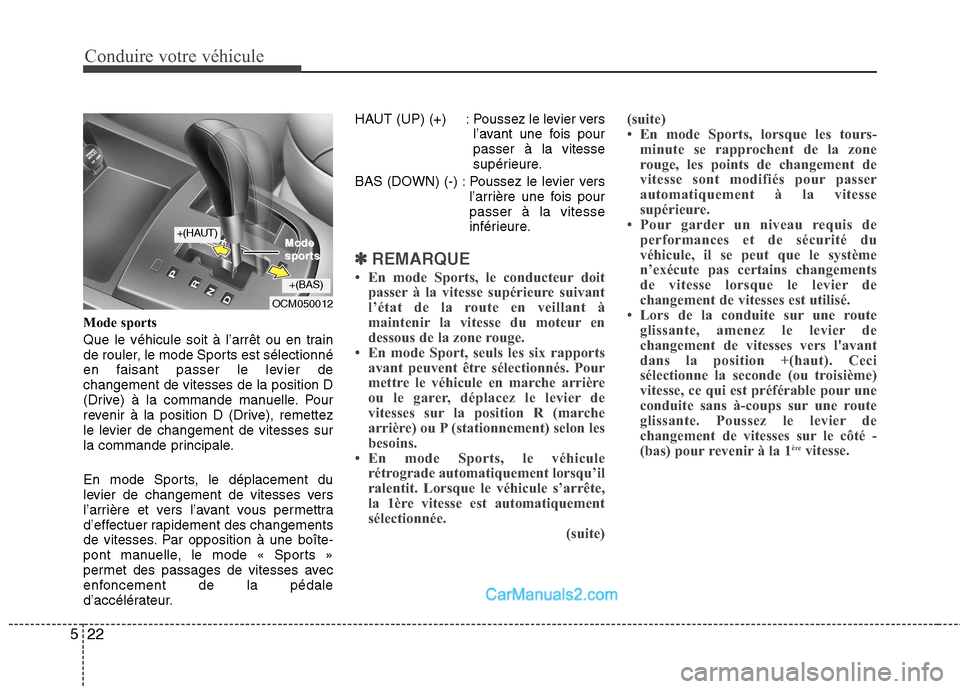

Mode sports
Que le véhicule soit à l’arrêt ou en train
de rouler, le mode Sports est sélectionné
en faisant passer le levier dechangement de vitesses de la position D
(Drive) à la commande manuelle. Pour
revenir à la position D (Drive), remettez
le levier de changement de vitesses sur
la commande principale.
En mode Sports, le déplacement du
levier de changement de vitesses vers
l’arrière et vers l’avant vous permettra
d’effectuer rapidement des changements
de vitesses. Par opposition à une boîte-
pont manuelle, le mode « Sports »
permet des passages de vitesses avec
enfoncement de la pédale
d’accélérateur. HAUT (UP) (+) : Poussez le levier vers
l’avant une fois pourpasser à la vitesse
supérieure.
BAS (DOWN) (-) : Poussez le levier vers l’arrière une fois pourpasser à la vitesse
inférieure.
✽✽REMARQUE
 En mode Sports, le conducteur doit passer à la vitesse supérieure suivant
l’état de la route en veillant à
maintenir la vitesse du moteur en
dessous de la zone rouge.
 En mode Sport, seuls les six rapports
avant peuvent être sélectionnés. Pour
mettre le véhicule en marche arrière
ou le garer, déplacez le levier de
vitesses sur la position R (marche
arrière) ou P (stationnement) selon les
besoins.
 En mode Sports, le véhicule rétrograde automatiquement lorsqu’il
ralentit. Lorsque le véhicule s’arrête,
la 1ère vitesse est automatiquement
sélectionnée. (suite)(suite)
 En mode Sports, lorsque les tours-
minute se rapprochent de la zone
rouge, les points de changement de
vitesse sont modifiés pour passer
automatiquement à la vitesse
supérieure.
 Pour garder un niveau requis de performances et de sécurité du
véhicule, il se peut que le système
n’exécute pas certains changements
de vitesse lorsque le levier de
changement de vitesses est utilisé.
 Lors de la conduite sur une route glissante, amenez le levier de
changement de vitesses vers l'avant
dans la position +(haut). Ceci
sélectionne la seconde (ou troisième)
vitesse, ce qui est préférable pour une
conduite sans à-coups sur une route
glissante. Poussez le levier de
changement de vitesses sur le côté -
(bas) pour revenir à la 1 ère
vitesse.
OCM050012
ModeModesporsportsts
+(HAUT)
+(BAS)

523
Conduire votre véhicule

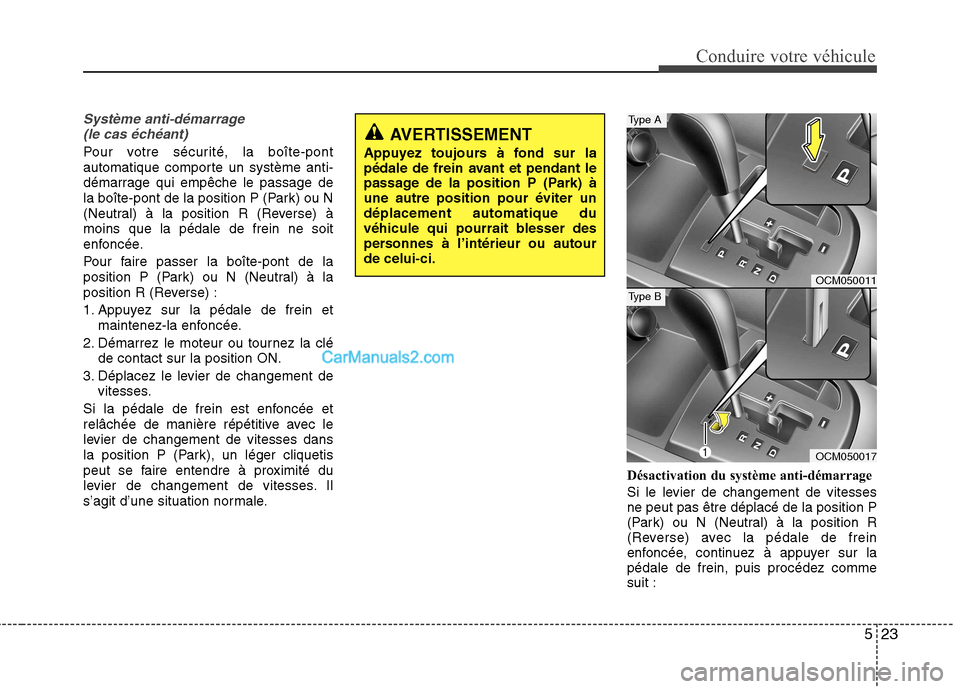

Système anti-démarrage (le cas échéant)
Pour votre sécurité, la boîte-pont
automatique comporte un système anti-
démarrage qui empêche le passage de
la boîte-pont de la position P (Park) ou N
(Neutral) à la position R (Reverse) àmoins que la pédale de frein ne soit
enfoncée.
Pour faire passer la boîte-pont de la
position P (Park) ou N (Neutral) à la
position R (Reverse) :
1. Appuyez sur la pédale de frein et maintenez-la enfoncée.
2. Démarrez le moteur ou tournez la clé de contact sur la position ON.
3. Déplacez le levier de changement de vitesses.
Si la pédale de frein est enfoncée et
relâchée de manière répétitive avec le
levier de changement de vitesses dans
la position P (Park), un léger cliquetis
peut se faire entendre à proximité du
levier de changement de vitesses. Il
s’agit d’une situation normale. Désactivation du système anti-démarrage
Si le levier de changement de vitesses ne peut pas être déplacé de la position P
(Park) ou N (Neutral) à la position R
(Reverse) avec la pédale de frein
enfoncée, continuez à appuyer sur lapédale de frein, puis procédez commesuit :
AVERTISSEMENT
Appuyez toujours à fond sur la
pédale de frein avant et pendant le
passage de la position P (Park) àune autre position pour éviter undéplacement automatique du
véhicule qui pourrait blesser des
personnes à l’intérieur ou autourde celui-ci.
OCM050011
OCM050017
Type A
Type B
