2010 Hyundai Santa Fe Manuel du propriétaire (in French)

23
Aperçu de votre véhicule
PRÉSENTATION DU TABLEAU DE BORD
OCM010002L
B020000AFD
1. Airbag conducteur* ...................................3-45
2. Commande des feux / clignotants ............4-72
3. Combiné instruments ................................4-43
4. Essuie/lave glace ......................................4-78
5. Commandes du régulateur de vitesse*................................................5-47
6. Contacteur d'allumage ................................5-5
7. Volant ........................................................4-36
8. Horloge numérique* ................................4-115
9. Commandes audio* ................................4-123
10. Feux de détresse ....................................4-71
11. Système de commande de la climatisation* .................................4-87, 4-96
12. Chauffage de siège* ...............................3-10
13. Levier de vitesses ...................................5-16
14. Allume-cigare ........................................4-111
15. Prise de courant ...................................4-114
16. Support smart key* ou cendrier* ......................................5-14, 4-111
17. Airbag passager* ....................................3-45
18. Commandes des bouches d'air ..............4-90
19. Boîte à gants ........................................4-109
20. Pédale de frein de stationnement* .........5-36
21. Pédale de frein .......................................5-35
22. Pédale d'accélérateur ...............................5-7
*: le cas échéant

Aperçu de votre véhicule
4
2

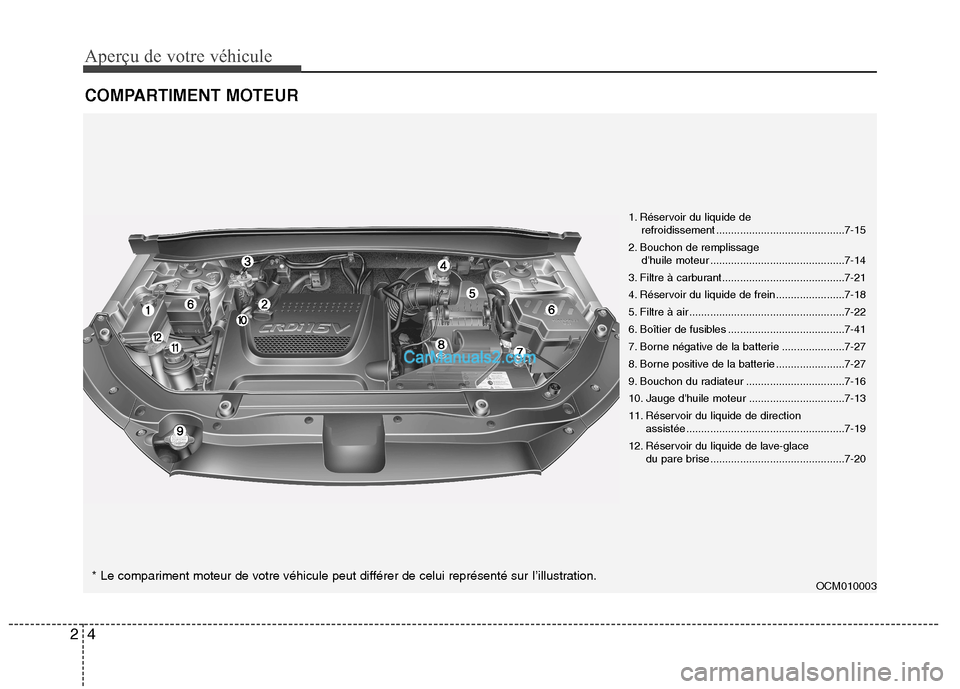

COMPARTIMENT MOTEUR
OCM010003* Le compariment moteur de votre véhicule peut différer de celui représenté sur I’illustration. 1. Réservoir du liquide de
refroidissement ...........................................7-15
2. Bouchon de remplissage d'huile moteur .............................................7-14
3. Filtre à carburant.........................................7-21
4. Réservoir du liquide de frein.......................7-18
5. Filtre à air....................................................7-22
6. Boîtier de fusibles .......................................7-41
7. Borne négative de la batterie .....................7-27
8. Borne positive de la batterie .......................7-27
9. Bouchon du radiateur .................................7-16
10. Jauge d'huile moteur ................................7-13
11. Réservoir du liquide de direction assistée .....................................................7-19
12. Réservoir du liquide de lave-glace du pare brise.............................................7-20

3
Siège / 3-2
Ceintures des sécurité / 3-19
Système de retenue pour enfant / 3-32
Airbag - Système de retenue supplémentaire / 3-41
Système de sécurité de votre véhicule

Système de sécurité de votre véhicule
2
3

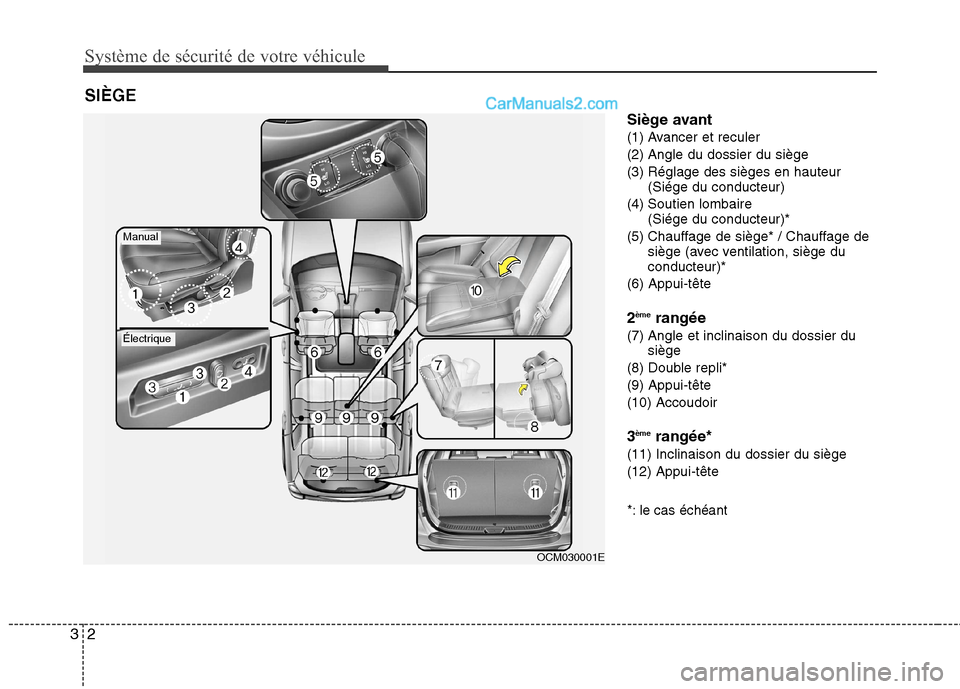

Siège avant
(1) Avancer et reculer
(2) Angle du dossier du siège
(3) Réglage des sièges en hauteur
(Siége du conducteur)
(4) Soutien lombaire (Siége du conducteur)*
(5) Chauffage de siège* / Chauffage de siège (avec ventilation, siège du conducteur)*
(6) Appui-tête 2 ème
rangée
(7) Angle et inclinaison du dossier du siège
(8) Double repli* (9) Appui-tête(10) Accoudoir 3 ème
rangée*
(11) Inclinaison du dossier du siège (12) Appui-tête
*: le cas échéant
SIÈGE
OCM030001E
Manual
Électrique

33
Système de sécurité de votre véhicule

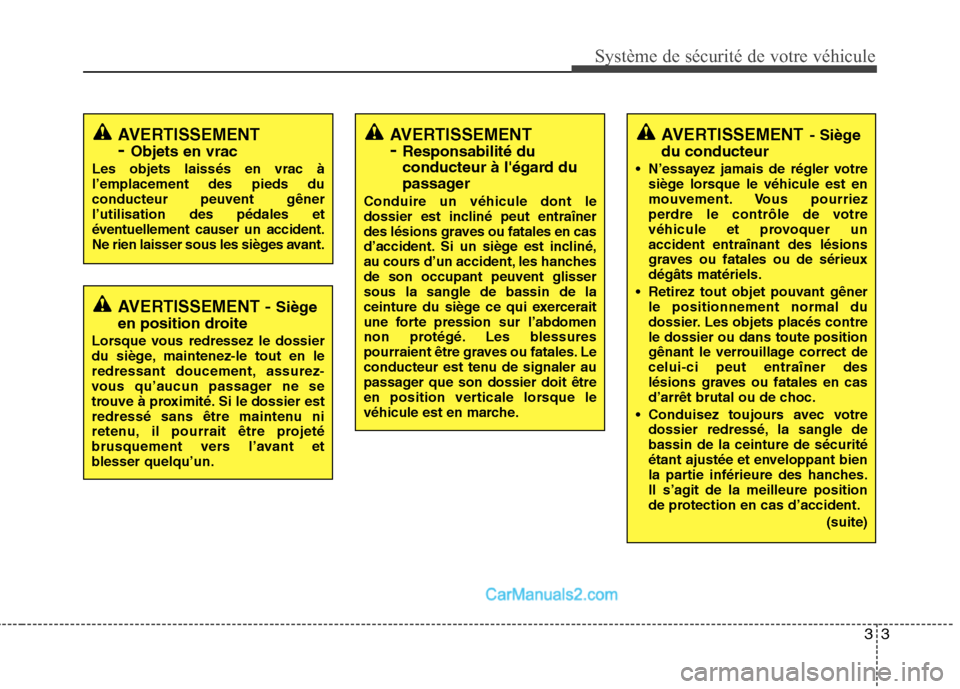

AVERTISSEMENT - Siège
en position droite
Lorsque vous redressez le dossier
du siège, maintenez-le tout en le
redressant doucement, assurez-
vous qu’aucun passager ne se
trouve à proximité. Si le dossier est
redressé sans être maintenu ni
retenu, il pourrait être projeté
brusquement vers l’avant et
blesser quelqu’un.
AVERTISSEMENT - Objets en vrac
Les objets laissés en vrac à l’emplacement des pieds duconducteur peuvent gênerl’utilisation des pédales etéventuellement causer un accident.
Ne rien laisser sous les sièges avant.AVERTISSEMENT - Siège
du conducteur
N’essayez jamais de régler votre siège lorsque le véhicule est en
mouvement. Vous pourriez
perdre le contrôle de votre
véhicule et provoquer unaccident entraînant des lésions
graves ou fatales ou de sérieuxdégâts matériels.
Retirez tout objet pouvant gêner le positionnement normal du
dossier. Les objets placés contrele dossier ou dans toute position
gênant le verrouillage correct decelui-ci peut entraîner des
lésions graves ou fatales en cas
d’arrêt brutal ou de choc.
Conduisez toujours avec votre dossier redressé, la sangle debassin de la ceinture de sécurité
étant ajustée et enveloppant bien
la partie inférieure des hanches.
Il s’agit de la meilleure position
de protection en cas d’accident.
(suite)AVERTISSEMENT - Responsabilité du
conducteur à l'égard du
passager
Conduire un véhicule dont le
dossier est incliné peut entraîner
des lésions graves ou fatales en cas
d’accident. Si un siège est incliné,
au cours d’un accident, les hanchesde son occupant peuvent glissersous la sangle de bassin de la
ceinture du siège ce qui exercerait
une forte pression sur l’abdomen
non protégé. Les blessures
pourraient être graves ou fatales. Le
conducteur est tenu de signaler au
passager que son dossier doit être
en position verticale lorsque le
véhicule est en marche.

Système de sécurité de votre véhicule
4
3

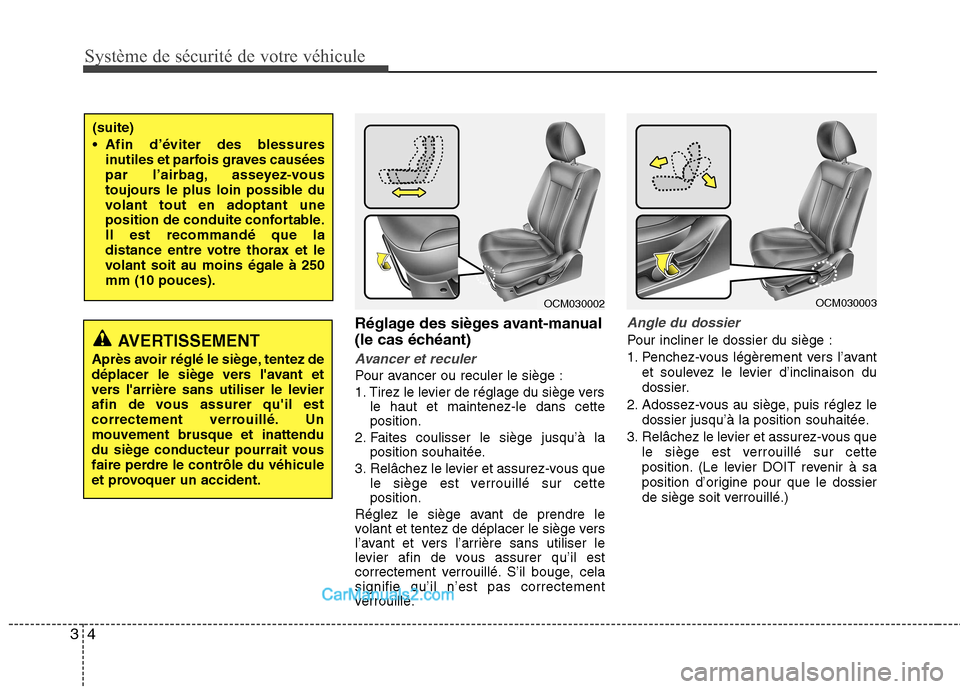

Réglage des sièges avant-manual
(le cas échéant)
Avancer et reculer
Pour avancer ou reculer le siège :
1. Tirez le levier de réglage du siège vers
le haut et maintenez-le dans cette position.
2. Faites coulisser le siège jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cetteposition.
Réglez le siège avant de prendre le
volant et tentez de déplacer le siège vers
l’avant et vers l’arrière sans utiliser le
levier afin de vous assurer qu’il est
correctement verrouillé. S’il bouge, celasignifie qu’il n’est pas correctement
verrouillé.
Angle du dossier
Pour incliner le dossier du siège :
1. Penchez-vous légèrement vers l’avant et soulevez le levier d’inclinaison du
dossier.
2. Adossez-vous au siège, puis réglez le dossier jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette
position. (Le levier DOIT revenir à sa
position d’origine pour que le dossier
de siège soit verrouillé.)
(suite)
Afin d’éviter des blessuresinutiles et parfois graves causées
par l’airbag, asseyez-vous
toujours le plus loin possible du
volant tout en adoptant une
position de conduite confortable.Il est recommandé que la
distance entre votre thorax et le
volant soit au moins égale à 250mm (10 pouces).
AVERTISSEMENT
Après avoir réglé le siège, tentez de
déplacer le siège vers l'avant et
vers l'arrière sans utiliser le levier
afin de vous assurer qu'il est
correctement verrouillé. Unmouvement brusque et inattendu
du siège conducteur pourrait vous
faire perdre le contrôle du véhicule
et provoquer un accident.
OCM030003OCM030002

35
Système de sécurité de votre véhicule

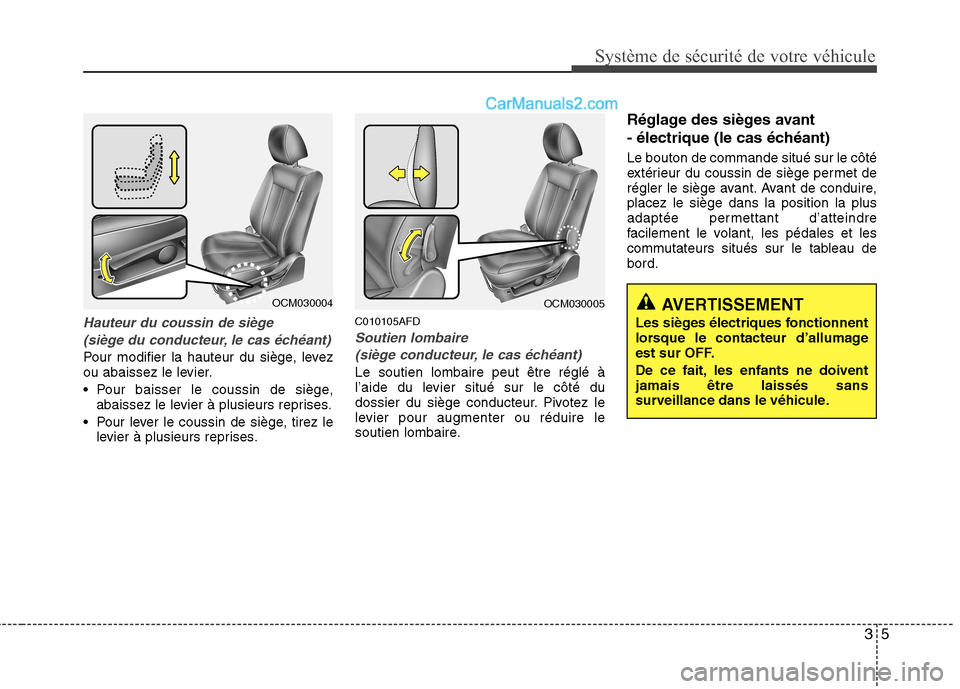

Hauteur du coussin de siège(siège du conducteur, le cas échéant)
Pour modifier la hauteur du siège, levez
ou abaissez le levier.
Pour baisser le coussin de siège, abaissez le levier à plusieurs reprises.
Pour lever le coussin de siège, tirez le levier à plusieurs reprises. C010105AFD
Soutien lombaire
(siège conducteur, le cas échéant)
Le soutien lombaire peut être réglé à
l’aide du levier situé sur le côté du
dossier du siège conducteur. Pivotez le
levier pour augmenter ou réduire le
soutien lombaire. Réglage des sièges avant
- électrique (le cas échéant) Le bouton de commande situé sur le côté
extérieur du coussin de siège permet de
régler le siège avant. Avant de conduire,placez le siège dans la position la plus
adaptée permettant d’atteindre
facilement le volant, les pédales et les
commutateurs situés sur le tableau debord.
OCM030004AVERTISSEMENT
Les sièges électriques fonctionnent
lorsque le contacteur d’allumage
est sur OFF.
De ce fait, les enfants ne doivent jamais être laissés sans
surveillance dans le véhicule.OCM030005

Système de sécurité de votre véhicule
6
3

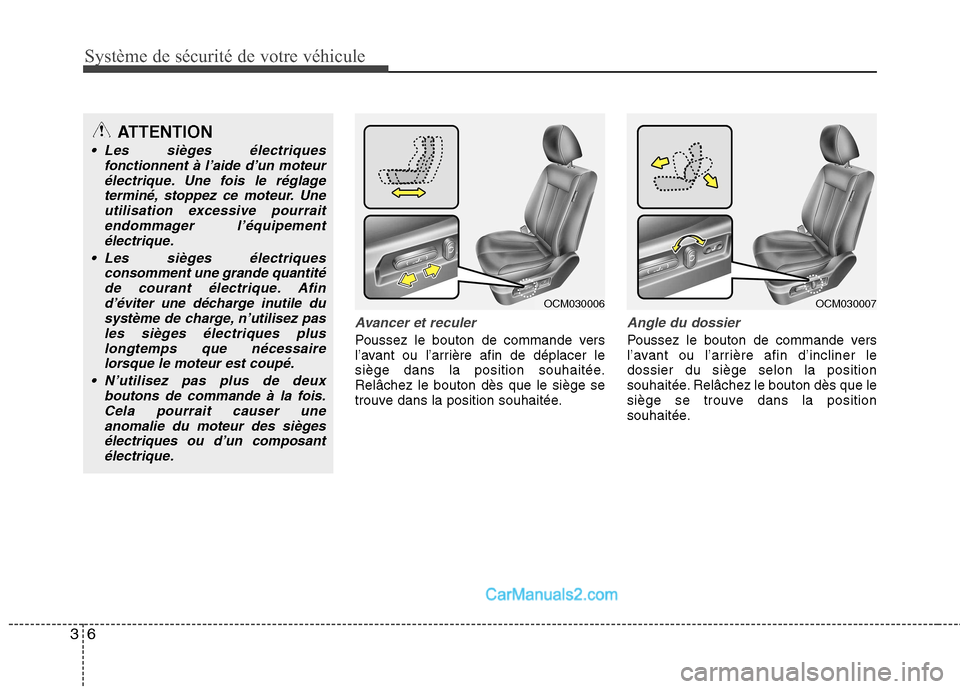

Avancer et reculer
Poussez le bouton de commande vers
l’avant ou l’arrière afin de déplacer le
siège dans la position souhaitée.Relâchez le bouton dès que le siège se
trouve dans la position souhaitée.
Angle du dossier
Poussez le bouton de commande vers
l’avant ou l’arrière afin d’incliner ledossier du siège selon la position
souhaitée. Relâchez le bouton dès que le
siège se trouve dans la position
souhaitée.
ATTENTION
Les sièges électriques
fonctionnent à l’aide d’un moteur
électrique. Une fois le réglageterminé, stoppez ce moteur. Uneutilisation excessive pourrait endommager l’équipement
électrique.
Les sièges électriques consomment une grande quantitéde courant électrique. Afin
d’éviter une décharge inutile dusystème de charge, n’utilisez pasles sièges électriques pluslongtemps que nécessaire
lorsque le moteur est coupé.
N’utilisez pas plus de deux boutons de commande à la fois.Cela pourrait causer une anomalie du moteur des sièges
électriques ou d’un composantélectrique.
OCM030006OCM030007
