2010 Hyundai Santa Fe Manuel du propriétaire (in French)

487
Équipements de votre véhicule

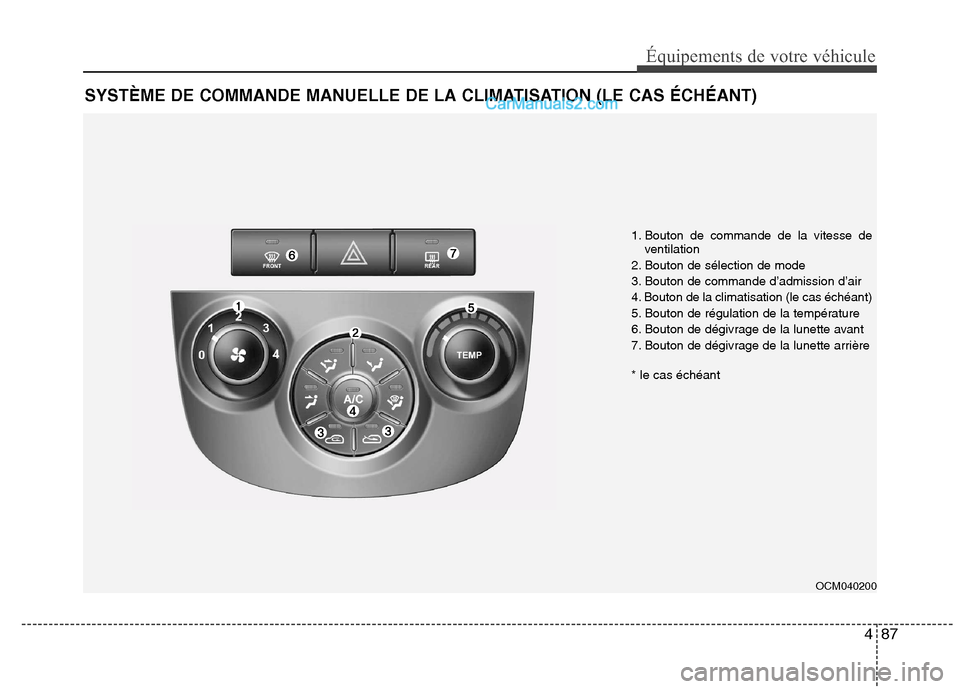

SYSTÈME DE COMMANDE MANUELLE DE LA CLIMATISATION (LE CAS ÉCHÉANT)
OCM040200
1. Bouton de commande de la vitesse deventilation
2. Bouton de sélection de mode
3. Bouton de commande d’admission d’air
4. Bouton de la climatisation (le cas échéant)
5. Bouton de régulation de la température
6. Bouton de dégivrage de la lunette avant
7. Bouton de dégivrage de la lunette arrière * le cas échéant

Équipements de votre véhicule
88
4

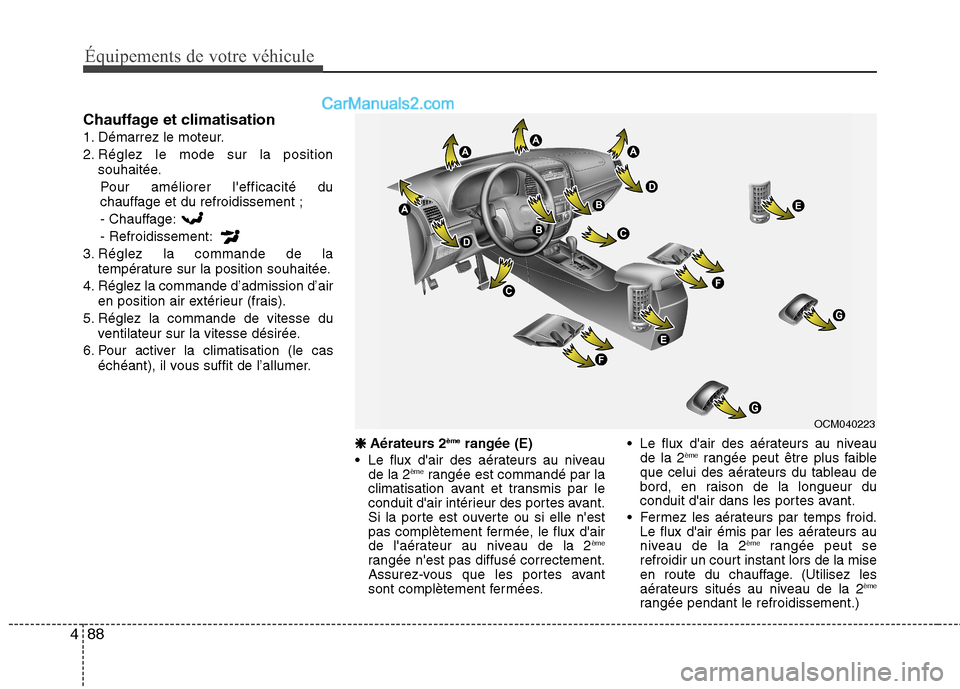

Chauffage et climatisation
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
Pour améliorer l'efficacité du
chauffage et du refroidissement ;- Chauffage: - Refroidissement:
3. Réglez la commande de la température sur la position souhaitée.
4. Réglez la commande d’admission d’air en position air extérieur (frais).
5. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
6. Pour activer la climatisation (le cas échéant), il vous suffit de l’allumer.
❈
❈
Aérateurs 2 ème
rangée (E)
Le flux d'air des aérateurs au niveau de la 2 ème
rangée est commandé par la
climatisation avant et transmis par le
conduit d'air intérieur des portes avant.
Si la porte est ouverte ou si elle n'est
pas complètement fermée, le flux d'air
de l'aérateur au niveau de la 2 ème
rangée n'est pas diffusé correctement.
Assurez-vous que les portes avant
sont complètement fermées. Le flux d'air des aérateurs au niveau
de la 2 ème
rangée peut être plus faible
que celui des aérateurs du tableau de
bord, en raison de la longueur du
conduit d'air dans les portes avant.
Fermez les aérateurs par temps froid. Le flux d'air émis par les aérateurs au
niveau de la 2 ème
rangée peut se
refroidir un court instant lors de la mise
en route du chauffage. (Utilisez les
aérateurs situés au niveau de la 2 ème
rangée pendant le refroidissement.)
OCM040223

489
Équipements de votre véhicule

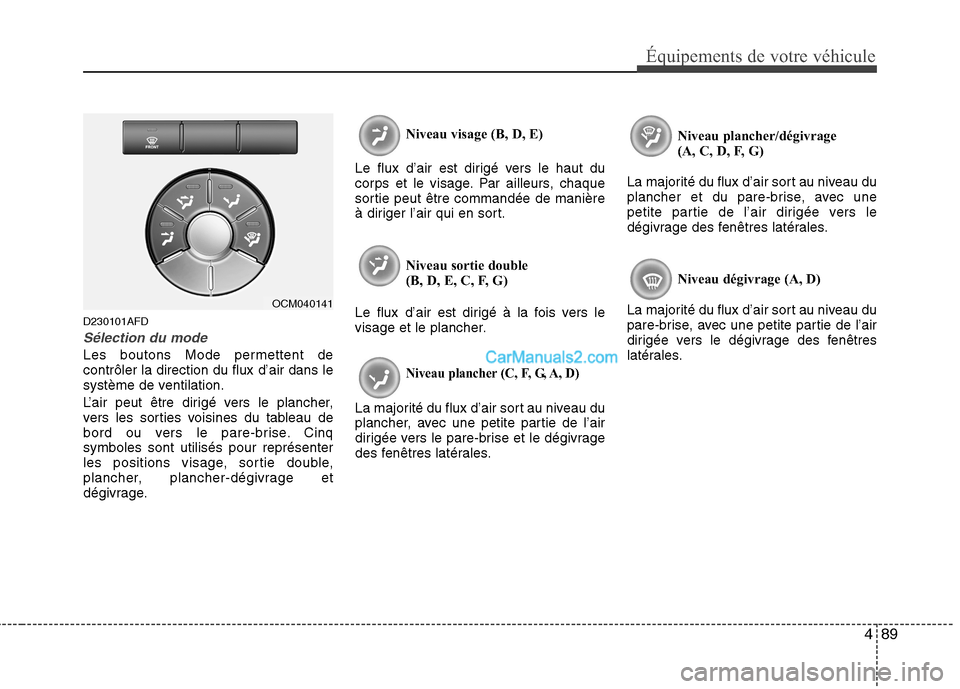

D230101AFD
Sélection du mode
Les boutons Mode permettent de contrôler la direction du flux d’air dans le
système de ventilation.
L’air peut être dirigé vers le plancher,
vers les sorties voisines du tableau de
bord ou vers le pare-brise. Cinqsymboles sont utilisés pour représenter
les positions visage, sortie double,
plancher, plancher-dégivrage et
dégivrage.Niveau visage (B, D, E)
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
Niveau sortie double
(B, D, E, C, F, G)
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau plancher (C, F, G, A, D)
La majorité du flux d’air sort au niveau du
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales. Niveau plancher/dégivrage
(A, C, D, F, G)
La majorité du flux d’air sort au niveau du
plancher et du pare-brise, avec une
petite partie de l’air dirigée vers le
dégivrage des fenêtres latérales.
Niveau dégivrage (A, D)
La majorité du flux d’air sort au niveau du
pare-brise, avec une petite partie de l’air
dirigée vers le dégivrage des fenêtres
latérales.
OCM040141

Équipements de votre véhicule
90
4

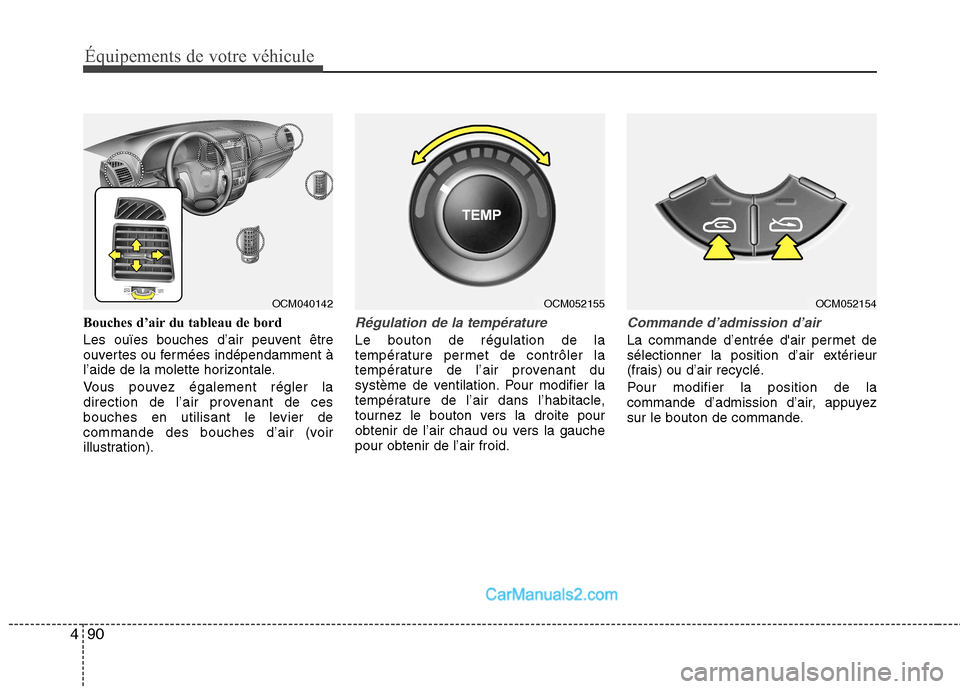

Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).Régulation de la température
Le bouton de régulation de la
température permet de contrôler la
température de l’air provenant du
système de ventilation. Pour modifier la
température de l’air dans l’habitacle,
tournez le bouton vers la droite pour
obtenir de l’air chaud ou vers la gauchepour obtenir de l’air froid.
Commande d’admission d’air
La commande d’entrée d'air permet de
sélectionner la position d’air extérieur
(frais) ou d’air recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.
OCM052155OCM040142OCM052154

491
Équipements de votre véhicule

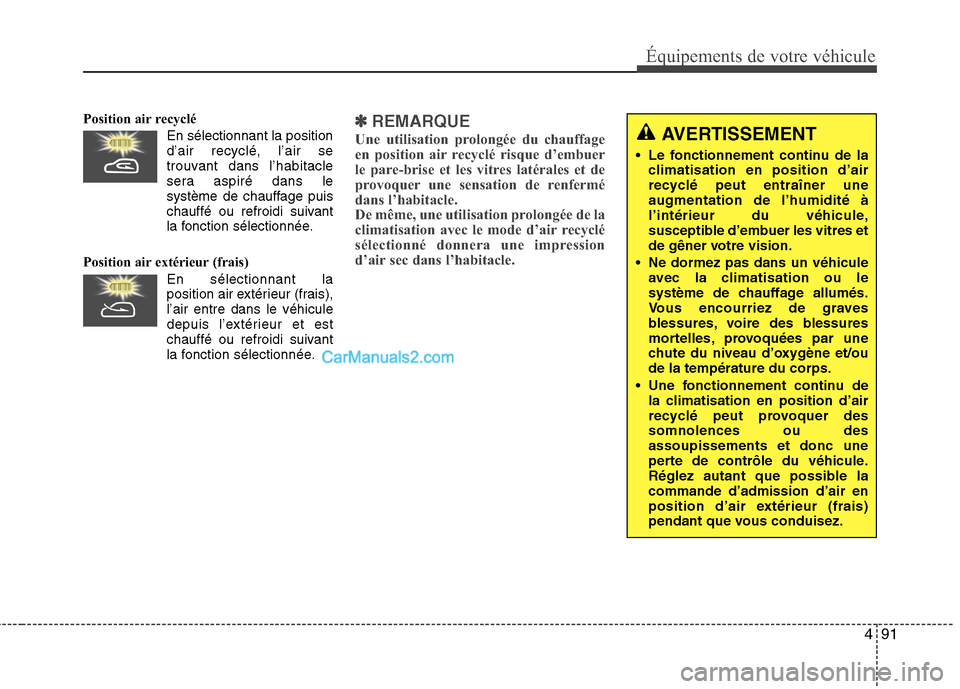

Position air recycléEn sélectionnant la positiond’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais) En sélectionnant laposition air extérieur (frais),l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.✽✽ REMARQUE
Une utilisation prolongée du chauffage
en position air recyclé risque d’embuer
le pare-brise et les vitres latérales et de
provoquer une sensation de renfermé
dans l’habitacle.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.AVERTISSEMENT
Le fonctionnement continu de la climatisation en position d’air
recyclé peut entraîner uneaugmentation de l’humidité à
l’intérieur du véhicule,
susceptible d’embuer les vitres et
de gêner votre vision.
Ne dormez pas dans un véhicule avec la climatisation ou le
système de chauffage allumés.
Vous encourriez de graves
blessures, voire des blessures
mortelles, provoquées par une
chute du niveau d’oxygène et/oude la température du corps.
Une fonctionnement continu de la climatisation en position d’air
recyclé peut provoquer dessomnolences ou desassoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible lacommande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.

Équipements de votre véhicule
92
4

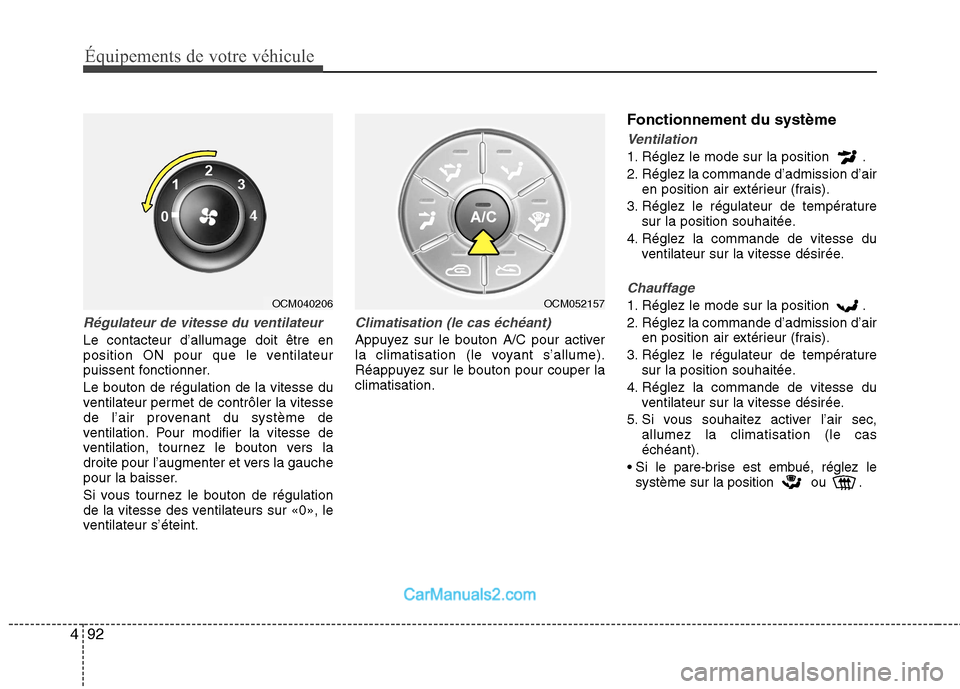

Régulateur de vitesse du ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner. Le bouton de régulation de la vitesse du
ventilateur permet de contrôler la vitesse
de l’air provenant du système de
ventilation. Pour modifier la vitesse de
ventilation, tournez le bouton vers la
droite pour l’augmenter et vers la gauche
pour la baisser.
Si vous tournez le bouton de régulation
de la vitesse des ventilateurs sur «0», le
ventilateur s’éteint.
Climatisation (le cas échéant)
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper laclimatisation. Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température sur la position souhaitée.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’airen position air extérieur (frais).
3. Réglez le régulateur de température sur la position souhaitée.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
5. Si vous souhaitez activer l’air sec, allumez la climatisation (le cas échéant).
système sur la position ou .OCM052157OCM040206

493
Équipements de votre véhicule

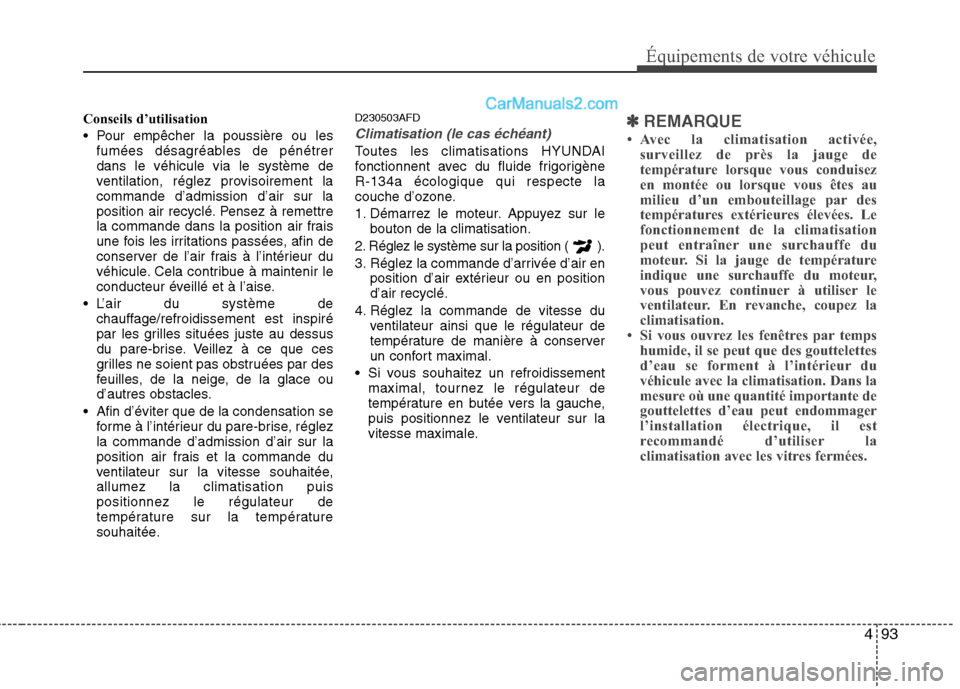

Conseils d’utilisation
Pour empêcher la poussière ou lesfumées désagréables de pénétrer dans le véhicule via le système de
ventilation, réglez provisoirement lacommande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
L’air du système de chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
Afin d’éviter que de la condensation se forme à l’intérieur du pare-brise, réglezla commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,allumez la climatisation puispositionnez le régulateur de
température sur la température
souhaitée. D230503AFD
Climatisation (le cas échéant)
Toutes les climatisations HYUNDAI
fonctionnent avec du fluide frigorigène R-134a écologique qui respecte la
couche d’ozone.
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position ( ).
3. Réglez la commande d’arrivée d’air en position d’air extérieur ou en position d’air recyclé.
4. Réglez la commande de vitesse du ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
Si vous souhaitez un refroidissement maximal, tournez le régulateur de
température en butée vers la gauche,
puis positionnez le ventilateur sur la
vitesse maximale.
✽✽ REMARQUE
 Avec la climatisation activée, surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
 Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.

Équipements de votre véhicule
94
4

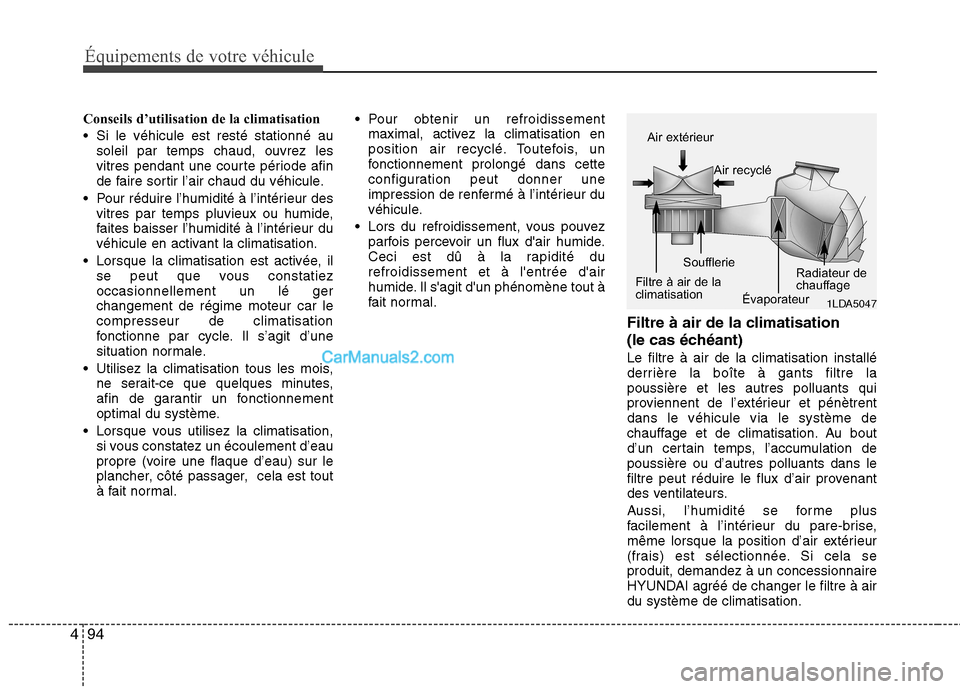

Conseils d’utilisation de la climatisation
Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
Pour réduire l’humidité à l’intérieur des vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
Lorsque la climatisation est activée, il se peut que vous constatiezoccasionnellement un lé gerchangement de régime moteur car lecompresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
Utilisez la climatisation tous les mois, ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.
Lorsque vous utilisez la climatisation, si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout
à fait normal. Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
Lors du refroidissement, vous pouvez parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité durefroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.
Filtre à air de la climatisation
(le cas échéant)Le filtre à air de la climatisation installé
derrière la boîte à gants filtre lapoussière et les autres polluants qui
proviennent de l’extérieur et pénètrentdans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation depoussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs.
Aussi, l’humidité se forme plus
facilement à l’intérieur du pare-brise,
même lorsque la position d’air extérieur
(frais) est sélectionnée. Si cela seproduit, demandez à un concessionnaire
HYUNDAI agréé de changer le filtre à airdu système de climatisation.
1LDA5047
Air extérieur
Air recyclé
Filtre à air de la
climatisation Soufflerie
ÉvaporateurRadiateur de
chauffage
