2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Entretien
4
7

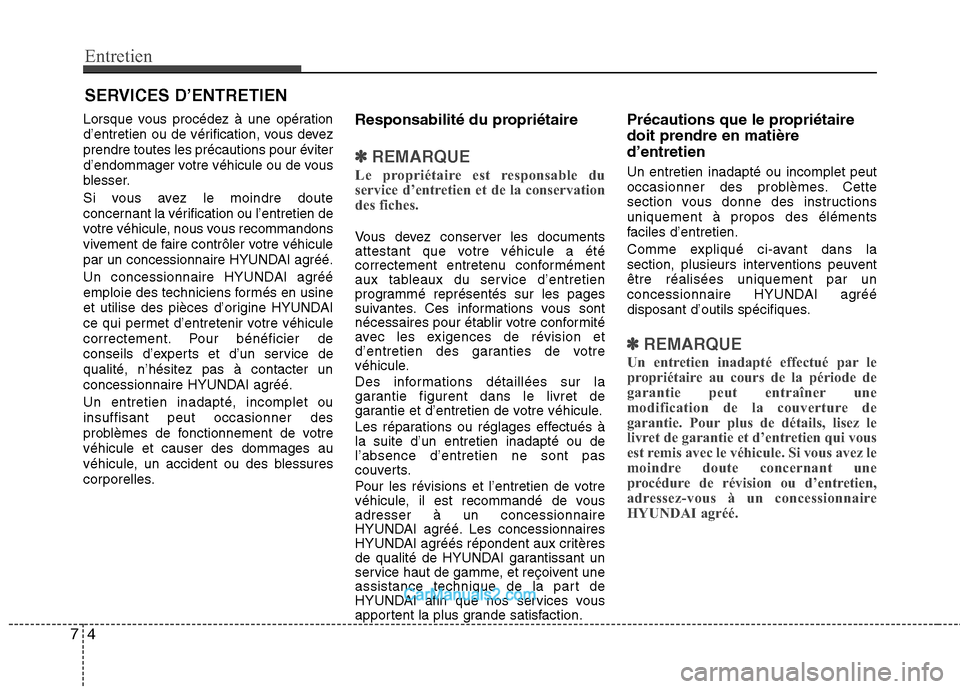

SERVICES D’ENTRETIEN
Lorsque vous procédez à une opération
d’entretien ou de vérification, vous devezprendre toutes les précautions pour éviter
d’endommager votre véhicule ou de vous
blesser.
Si vous avez le moindre doute
concernant la vérification ou l’entretien de
votre véhicule, nous vous recommandons
vivement de faire contrôler votre véhicule
par un concessionnaire HYUNDAI agréé.
Un concessionnaire HYUNDAI agréé
emploie des techniciens formés en usine
et utilise des pièces d’origine HYUNDAI
ce qui permet d’entretenir votre véhicule
correctement. Pour bénéficier de
conseils d’experts et d’un service dequalité, n’hésitez pas à contacter un
concessionnaire HYUNDAI agréé. Un entretien inadapté, incomplet ou insuffisant peut occasionner des
problèmes de fonctionnement de votrevéhicule et causer des dommages au
véhicule, un accident ou des blessures
corporelles. Responsabilité du propriétaire
✽✽
REMARQUE
Le propriétaire est responsable du
service d’entretien et de la conservation
des fiches.
Vous devez conserver les documents
attestant que votre véhicule a été
correctement entretenu conformément
aux tableaux du service d’entretien
programmé représentés sur les pages
suivantes. Ces informations vous sont
nécessaires pour établir votre conformité
avec les exigences de révision et
d’entretien des garanties de votre
véhicule.
Des informations détaillées sur la
garantie figurent dans le livret de
garantie et d’entretien de votre véhicule.
Les réparations ou réglages effectués à la suite d’un entretien inadapté ou del’absence d’entretien ne sont pas
couverts.
Pour les révisions et l’entretien de votre
véhicule, il est recommandé de vousadresser à un concessionnaire
HYUNDAI agréé. Les concessionnaires
HYUNDAI agréés répondent aux critères
de qualité de HYUNDAI garantissant un
service haut de gamme, et reçoivent une
assistance technique de la part de
HYUNDAI afin que nos services vous
apportent la plus grande satisfaction. Précautions que le propriétaire doit prendre en matièred’entretien Un entretien inadapté ou incomplet peut
occasionner des problèmes. Cette
section vous donne des instructionsuniquement à propos des éléments
faciles d’entretien.
Comme expliqué ci-avant dans la
section, plusieurs interventions peuventêtre réalisées uniquement par un
concessionnaire HYUNDAI agréé
disposant d’outils spécifiques.
✽✽
REMARQUE
Un entretien inadapté effectué par le
propriétaire au cours de la période de
garantie peut entraîner une
modification de la couverture de
garantie. Pour plus de détails, lisez le
livret de garantie et d’entretien qui vous
est remis avec le véhicule. Si vous avez le
moindre doute concernant une
procédure de révision ou d’entretien,
adressez-vous à un concessionnaire
HYUNDAI agréé.

75
Entretien

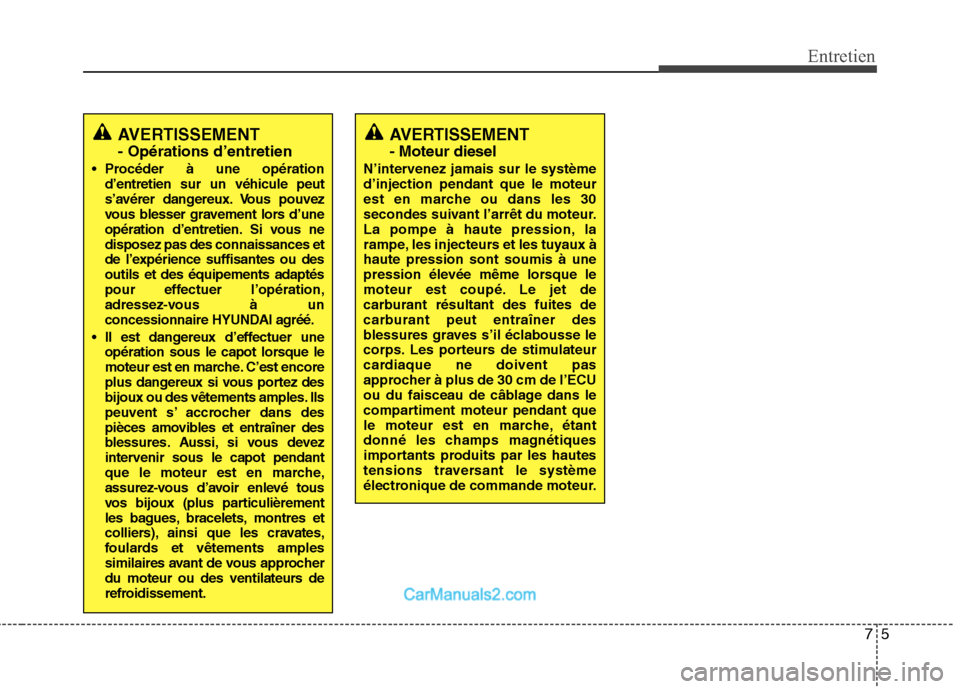

AVERTISSEMENT - Opérations d’entretien
Procéder à une opération d’entretien sur un véhicule peut
s’avérer dangereux. Vous pouvez
vous blesser gravement lors d’une
opération d’entretien. Si vous nedisposez pas des connaissances et
de l’expérience suffisantes ou desoutils et des équipements adaptés
pour effectuer l’opération,
adressez-vous à un
concessionnaire HYUNDAI agréé.
Il est dangereux d’effectuer une opération sous le capot lorsque le
moteur est en marche. C’est encore
plus dangereux si vous portez des
bijoux ou des vêtements amples. Ils
peuvent s’ accrocher dans des
pièces amovibles et entraîner des
blessures. Aussi, si vous devez
intervenir sous le capot pendant
que le moteur est en marche,
assurez-vous d’avoir enlevé tous
vos bijoux (plus particulièrement
les bagues, bracelets, montres et
colliers), ainsi que les cravates,
foulards et vêtements amples
similaires avant de vous approcher
du moteur ou des ventilateurs de
refroidissement.AVERTISSEMENT - Moteur diesel
N’intervenez jamais sur le système d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux àhaute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage dans le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

Entretien
6
7

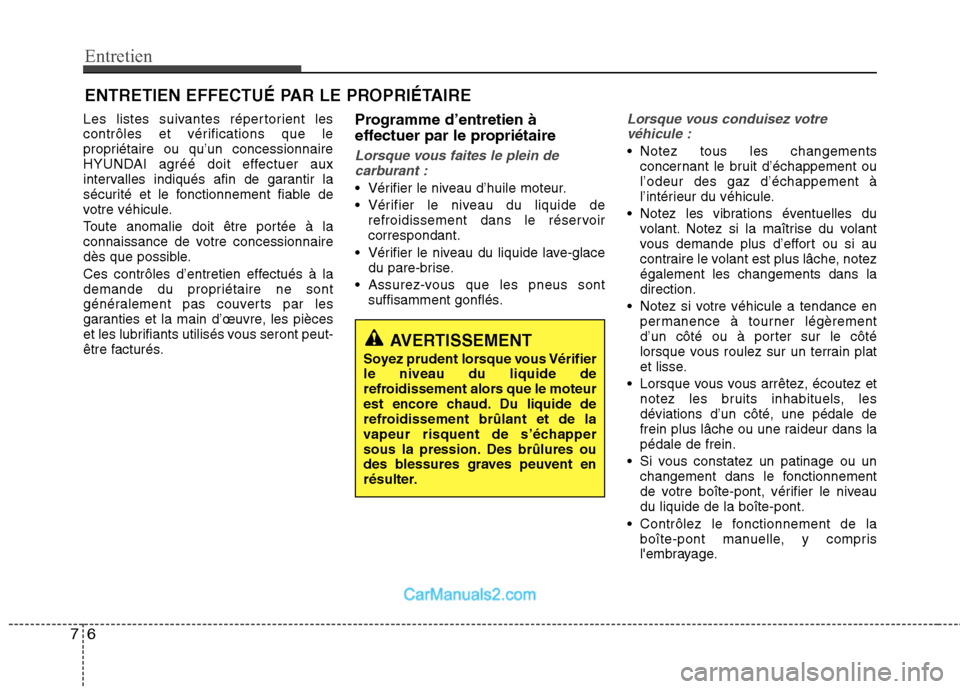

ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE
Les listes suivantes répertorient les
contrôles et vérifications que le
propriétaire ou qu’un concessionnaire
HYUNDAI agréé doit effectuer aux
intervalles indiqués afin de garantir la
sécurité et le fonctionnement fiable de
votre véhicule.
Toute anomalie doit être portée à la
connaissance de votre concessionnaire
dès que possible.
Ces contrôles d’entretien effectués à la
demande du propriétaire ne sont
généralement pas couverts par les
garanties et la main d’œuvre, les pièces
et les lubrifiants utilisés vous seront peut-
être facturés. Programme d’entretien à
effectuer par le propriétaire
Lorsque vous faites le plein de
carburant :
Vérifier le niveau d’huile moteur.
Vérifier le niveau du liquide de refroidissement dans le réservoir correspondant.
Vérifier le niveau du liquide lave-glace du pare-brise.
Assurez-vous que les pneus sont suffisamment gonflés.
Lorsque vous conduisez votre
véhicule :
Notez tous les changements concernant le bruit d’échappement ou l’odeur des gaz d’échappement à
l’intérieur du véhicule.
Notez les vibrations éventuelles du volant. Notez si la maîtrise du volant
vous demande plus d’effort ou si au
contraire le volant est plus lâche, notezégalement les changements dans ladirection.
Notez si votre véhicule a tendance en permanence à tourner légèrement
d’un côté ou à porter sur le côté
lorsque vous roulez sur un terrain plat
et lisse.
Lorsque vous vous arrêtez, écoutez et notez les bruits inhabituels, lesdéviations d’un côté, une pédale de
frein plus lâche ou une raideur dans lapédale de frein.
Si vous constatez un patinage ou un changement dans le fonctionnement
de votre boîte-pont, vérifier le niveaudu liquide de la boîte-pont.
Contrôlez le fonctionnement de la boîte-pont manuelle, y compris
l'embrayage.
AVERTISSEMENT
Soyez prudent lorsque vous Vérifier le niveau du liquide de
refroidissement alors que le moteur
est encore chaud. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression. Des brûlures ou
des blessures graves peuvent en
résulter.

77
Entretien

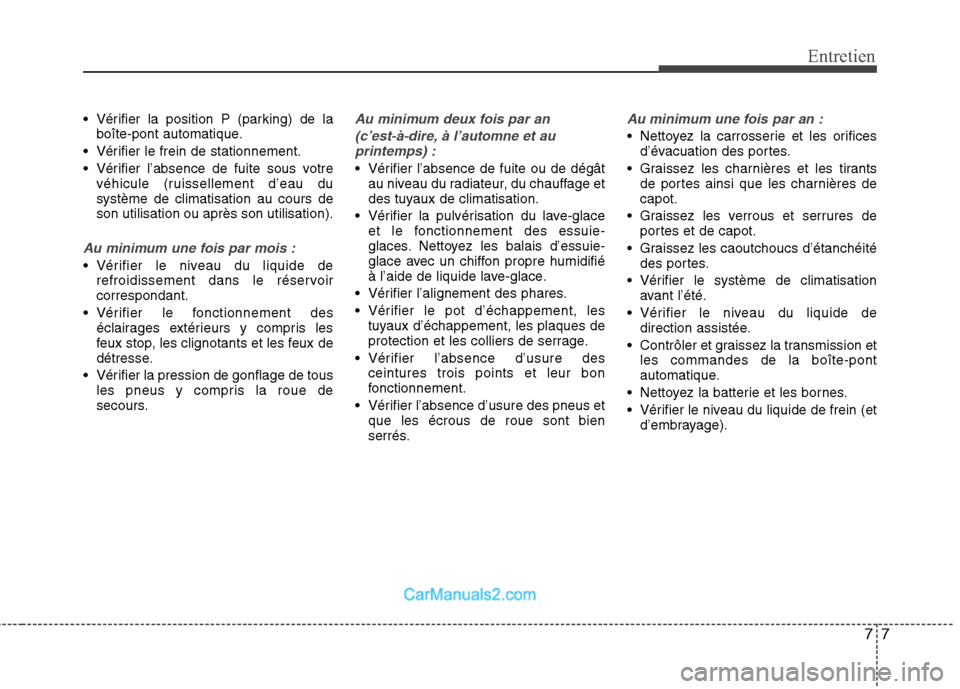

Vérifier la position P (parking) de laboîte-pont automatique.
Vérifier le frein de stationnement.
Vérifier l’absence de fuite sous votre véhicule (ruissellement d’eau du système de climatisation au cours deson utilisation ou après son utilisation).
Au minimum une fois par mois :
Vérifier le niveau du liquide derefroidissement dans le réservoir correspondant.
Vérifier le fonctionnement des éclairages extérieurs y compris les
feux stop, les clignotants et les feux de
détresse.
Vérifier la pression de gonflage de tous les pneus y compris la roue de
secours.
Au minimum deux fois par an
(c’est-à-dire, à l’automne et auprintemps) :
Vérifier l’absence de fuite ou de dégât au niveau du radiateur, du chauffage et
des tuyaux de climatisation.
Vérifier la pulvérisation du lave-glace et le fonctionnement des essuie-
glaces. Nettoyez les balais d’essuie-
glace avec un chiffon propre humidifié
à l’aide de liquide lave-glace.
Vérifier l’alignement des phares.
Vérifier le pot d’échappement, les tuyaux d’échappement, les plaques de
protection et les colliers de serrage.
Vérifier l’absence d’usure des ceintures trois points et leur bon
fonctionnement.
Vérifier l’absence d’usure des pneus et que les écrous de roue sont bien
serrés.
Au minimum une fois par an :
Nettoyez la carrosserie et les orificesd’évacuation des portes.
Graissez les charnières et les tirants de portes ainsi que les charnières de capot.
Graissez les verrous et serrures de portes et de capot.
Graissez les caoutchoucs d’étanchéité des portes.
Vérifier le système de climatisation avant l’été.
Vérifier le niveau du liquide de direction assistée.
Contrôler et graissez la transmission et les commandes de la boîte-pont
automatique.
Nettoyez la batterie et les bornes.
Vérifier le niveau du liquide de frein (et d’embrayage).

Entretien
8
7

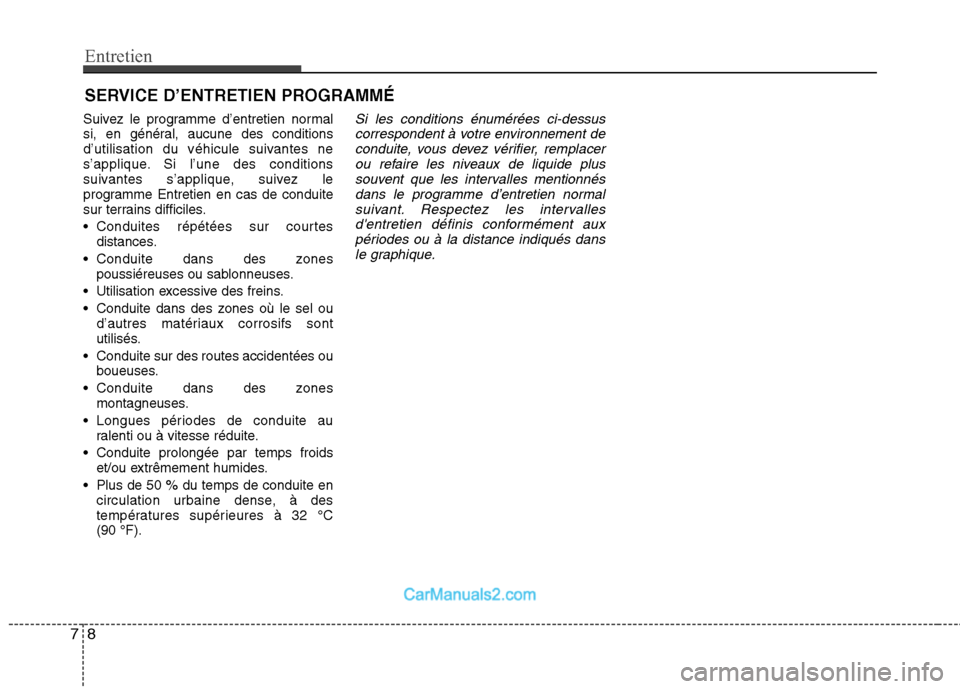

SERVICE D’ENTRETIEN PROGRAMMÉ
Suivez le programme d’entretien normal
si, en général, aucune des conditions
d’utilisation du véhicule suivantes ne
s’applique. Si l’une des conditions
suivantes s’applique, suivez le
programme Entretien en cas de conduite
sur terrains difficiles.
Conduites répétées sur courtes distances.
Conduite dans des zones poussiéreuses ou sablonneuses.
Utilisation excessive des freins.
Conduite dans des zones où le sel ou d’autres matériaux corrosifs sont
utilisés.
Conduite sur des routes accidentées ou boueuses.
Conduite dans des zones montagneuses.
Longues périodes de conduite au ralenti ou à vitesse réduite.
Conduite prolongée par temps froids et/ou extrêmement humides.
Plus de 50 % du temps de conduite en circulation urbaine dense, à des
températures supérieures à 32 °C (90 °F).
Si les conditions énumérées ci-dessus
correspondent à votre environnement deconduite, vous devez vérifier, remplacerou refaire les niveaux de liquide plus
souvent que les intervalles mentionnésdans le programme d’entretien normalsuivant. Respectez les intervalles
d'entretien définis conformément auxpériodes ou à la distance indiqués dansle graphique.

79
Entretien

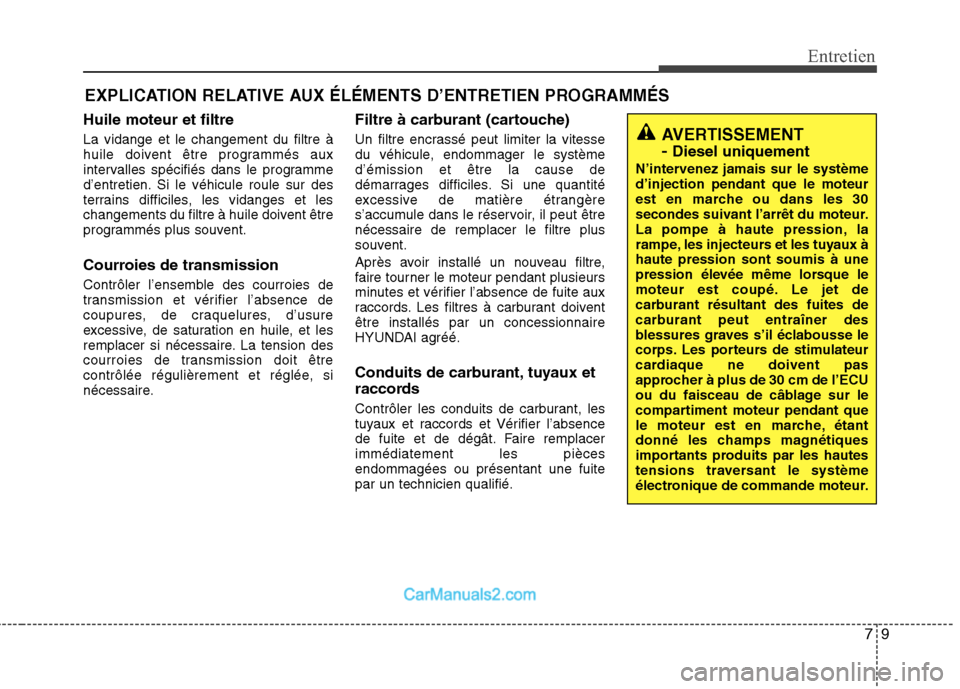

EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire. Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse
du véhicule, endommager le systèmed’émission et être la cause de
démarrages difficiles. Si une quantité
excessive de matière étrangère
s’accumule dans le réservoir, il peut êtrenécessaire de remplacer le filtre plus
souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Les filtres à carburant doiventêtre installés par un concessionnaire
HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Faire remplacerimmédiatement les piècesendommagées ou présentant une fuitepar un technicien qualifié.
AVERTISSEMENT -
Diesel uniquement
N’intervenez jamais sur le système d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux àhaute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

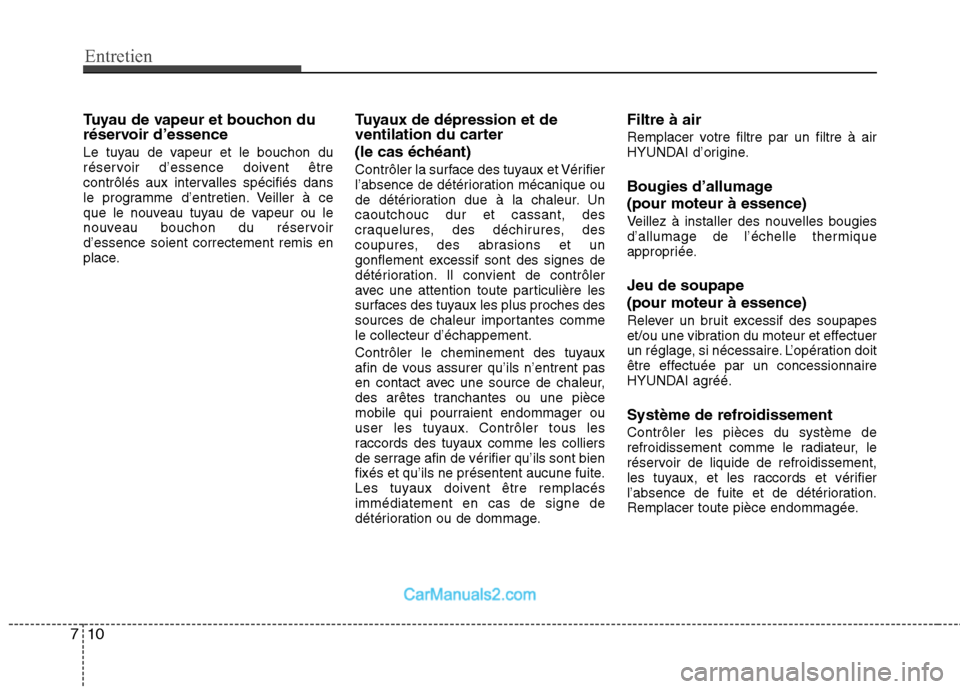

Entretien
10
7
Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans
le programme d’entretien. Veiller à ce
que le nouveau tuyau de vapeur ou le
nouveau bouchon du réservoird’essence soient correctement remis en
place. Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Uncaoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler
avec une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes commele collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacésimmédiatement en cas de signe de
détérioration ou de dommage.Filtre à air
Remplacer votre filtre par un filtre à air
HYUNDAI d’origine.
Bougies d’allumage (pour moteur à essence)
Veillez à installer des nouvelles bougies
d’allumage de l’échelle thermique
appropriée. Jeu de soupape (pour moteur à essence)
Relever un bruit excessif des soupapes
et/ou une vibration du moteur et effectuer
un réglage, si nécessaire. L’opération doit
être effectuée par un concessionnaire
HYUNDAI agréé.
Système de refroidissement Contrôler les pièces du système de
refroidissement comme le radiateur, le
réservoir de liquide de refroidissement,
les tuyaux, et les raccords et vérifier
l’absence de fuite et de détérioration.
Remplacer toute pièce endommagée.

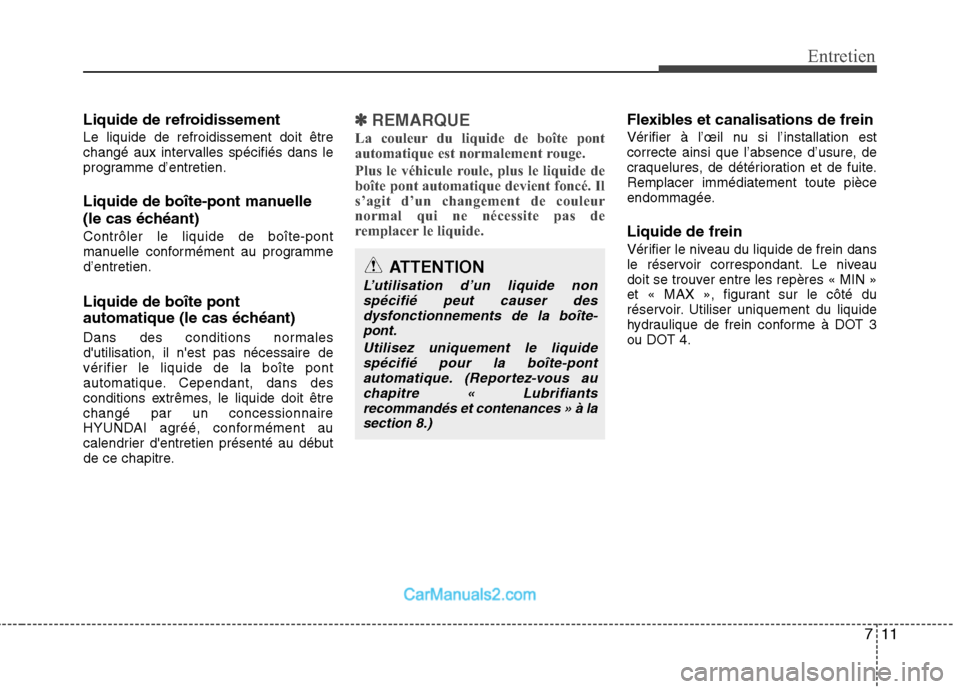

711
Entretien
Liquide de refroidissement Le liquide de refroidissement doit être
changé aux intervalles spécifiés dans le
programme d’entretien.
Liquide de boîte-pont manuelle
(le cas échéant)Contrôler le liquide de boîte-pont
manuelle conformément au programmed’entretien. Liquide de boîte pont
automatique (le cas échéant)
Dans des conditions normales d'utilisation, il n'est pas nécessaire de
vérifier le liquide de la boîte pont
automatique. Cependant, dans des
conditions extrêmes, le liquide doit êtrechangé par un concessionnaire
HYUNDAI agréé, conformément au
calendrier d'entretien présenté au début
de ce chapitre.✽✽REMARQUE
La couleur du liquide de boîte pont
automatique est normalement rouge.
Plus le véhicule roule, plus le liquide de
boîte pont automatique devient foncé. Il
s’agit d’un changement de couleur
normal qui ne nécessite pas de
remplacer le liquide.Flexibles et canalisations de frein
Vérifier à l’œil nu si l’installation est
correcte ainsi que l’absence d’usure, de
craquelures, de détérioration et de fuite.Remplacer immédiatement toute pièce
endommagée. Liquide de frein
Vérifier le niveau du liquide de frein dans
le réservoir correspondant. Le niveau
doit se trouver entre les repères « MIN »
et « MAX », figurant sur le côté du
réservoir. Utiliser uniquement du liquide
hydraulique de frein conforme à DOT 3
ou DOT 4.
ATTENTION
L’utilisation d’un liquide non spécifié peut causer desdysfonctionnements de la boîte-pont.
Utilisez uniquement le liquidespécifié pour la boîte-pont
automatique. (Reportez-vous auchapitre « Lubrifiants recommandés et contenances » à lasection 8.)
