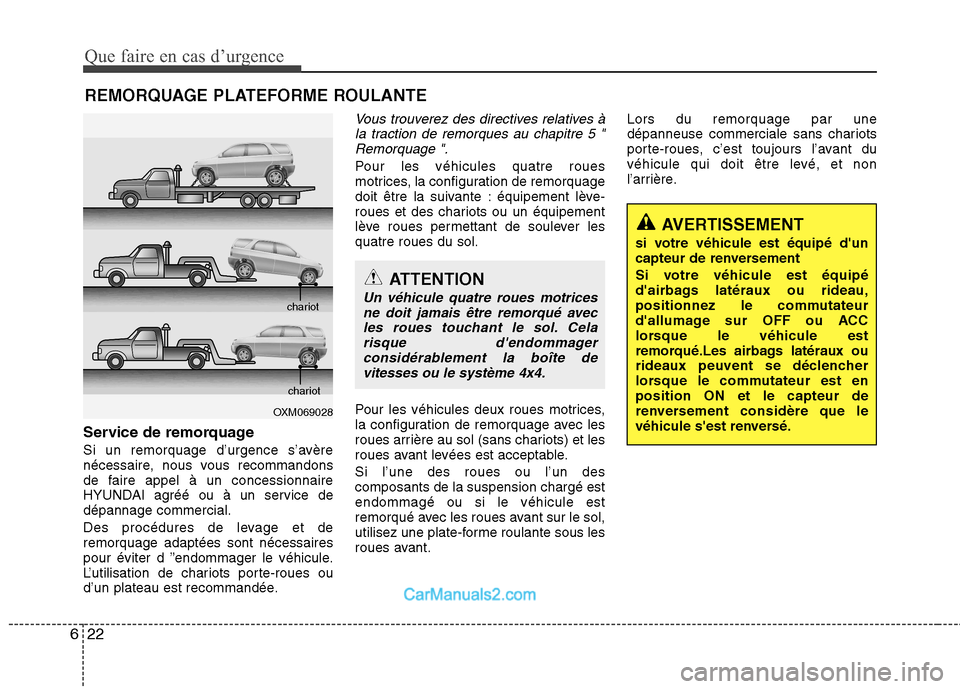

2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Que faire en cas d’urgence
22
6
REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service dedépannage commercial.
Des procédures de levage et de remorquage adaptées sont nécessaires
pour éviter d ”endommager le véhicule.
L’utilisation de chariots porte-roues ou
d’un plateau est recommandée.
Vous trouverez des directives relatives à la traction de remorques au chapitre 5 "Remorquage ".
Pour les véhicules quatre roues
motrices, la configuration de remorquage
doit être la suivante : équipement lève-
roues et des chariots ou un équipement
lève roues permettant de soulever lesquatre roues du sol.
Pour les véhicules deux roues motrices,
la configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable. Si l’une des roues ou l’un des composants de la suspension chargé estendommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant. Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
OXM069028
chariot
chariot
ATTENTION
Un véhicule quatre roues motrices
ne doit jamais être remorqué avecles roues touchant le sol. Celarisque d'endommager
considérablement la boîte devitesses ou le système 4x4.
AVERTISSEMENT
si votre véhicule est équipé d'un
capteur de renversement
Si votre véhicule est équipé
d'airbags latéraux ou rideau,
positionnez le commutateur
d'allumage sur OFF ou ACC
lorsque le véhicule est
remorqué.Les airbags latéraux ou
rideaux peuvent se déclencher
lorsque le commutateur est enposition ON et le capteur de
renversement considère que le
véhicule s'est renversé.

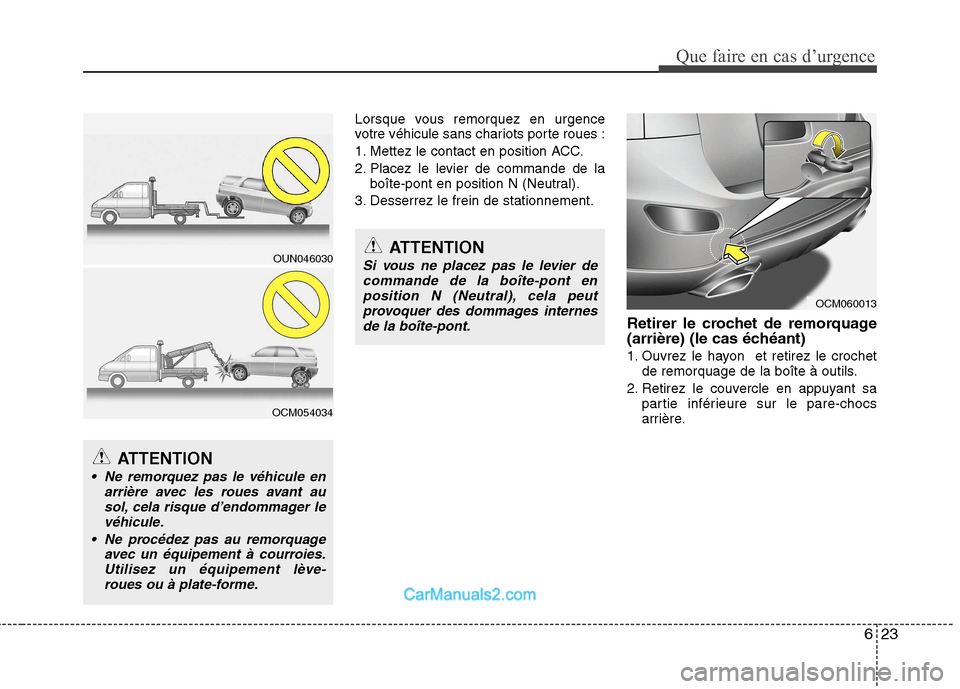

623
Que faire en cas d’urgence
Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues :
1. Mettez le contact en position ACC.
2. Placez le levier de commande de laboîte-pont en position N (Neutral).
3. Desserrez le frein de stationnement.
Retirer le crochet de remorquage
(arrière) (le cas échéant)
1. Ouvrez le hayon et retirez le crochetde remorquage de la boîte à outils.
2. Retirez le couvercle en appuyant sa partie inférieure sur le pare-chocs
arrière.
ATTENTION
Si vous ne placez pas le levier de
commande de la boîte-pont en position N (Neutral), cela peutprovoquer des dommages internes de la boîte-pont.
ATTENTION
Ne remorquez pas le véhicule en
arrière avec les roues avant ausol, cela risque d’endommager levéhicule.
Ne procédez pas au remorquage avec un équipement à courroies.
Utilisez un équipement lève-roues ou à plate-forme.
OUN046030
OCM054034
OCM060013

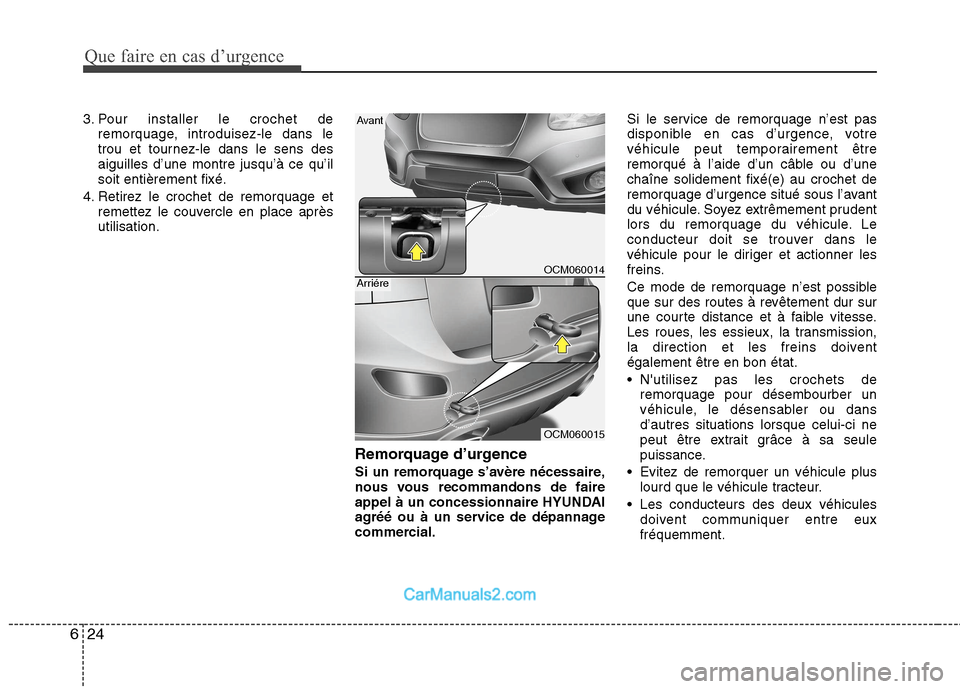

Que faire en cas d’urgence
24
6
3. Pour installer le crochet de
remorquage, introduisez-le dans le
trou et tournez-le dans le sens desaiguilles d’une montre jusqu’à ce qu’ilsoit entièrement fixé.
4. Retirez le crochet de remorquage et remettez le couvercle en place aprèsutilisation.
Remorquage d’urgence
Si un remorquage s’avère nécessaire,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé ou à un service de dépannage
commercial. Si le service de remorquage n’est pas
disponible en cas d’urgence, votre
véhicule peut temporairement être
remorqué à l’aide d’un câble ou d’unechaîne solidement fixé(e) au crochet de
remorquage d’urgence situé sous l’avant
du véhicule. Soyez extrêmement prudent
lors du remorquage du véhicule. Le
conducteur doit se trouver dans le
véhicule pour le diriger et actionner les
freins.
Ce mode de remorquage n’est possible
que sur des routes à revêtement dur sur
une courte distance et à faible vitesse.
Les roues, les essieux, la transmission,
la direction et les freins doiventégalement être en bon état.
N'utilisez pas les crochets de
remorquage pour désembourber un
véhicule, le désensabler ou dansd’autres situations lorsque celui-ci ne
peut être extrait grâce à sa seule
puissance.
Evitez de remorquer un véhicule plus lourd que le véhicule tracteur.
Les conducteurs des deux véhicules doivent communiquer entre euxfréquemment.
OCM060014
OCM060015
Avant
Arriére

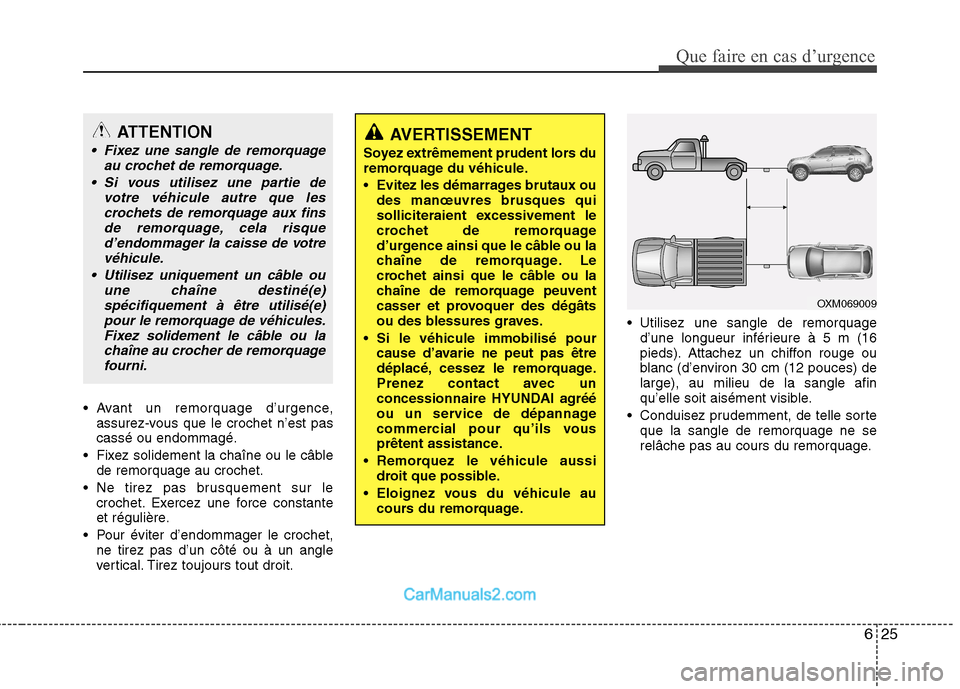

625
Que faire en cas d’urgence
Avant un remorquage d’urgence,assurez-vous que le crochet n’est pas cassé ou endommagé.
Fixez solidement la chaîne ou le câble de remorquage au crochet.
Ne tirez pas brusquement sur le crochet. Exercez une force constante
et régulière.
Pour éviter d’endommager le crochet, ne tirez pas d’un côté ou à un angle
vertical. Tirez toujours tout droit. Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) delarge), au milieu de la sangle afin
qu’elle soit aisément visible.
Conduisez prudemment, de telle sorte que la sangle de remorquage ne se
relâche pas au cours du remorquage.
AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
Evitez les démarrages brutaux ou des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
Si le véhicule immobilisé pour cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Prenez contact avec un
concessionnaire HYUNDAI agréé
ou un service de dépannage
commercial pour qu’ils vous
prêtent assistance.
Remorquez le véhicule aussi droit que possible.
Eloignez vous du véhicule au cours du remorquage.
OXM069009
ATTENTION
Fixez une sangle de remorquage
au crochet de remorquage.
Si vous utilisez une partie de votre véhicule autre que lescrochets de remorquage aux finsde remorquage, cela risque
d’endommager la caisse de votre véhicule.
Utilisez uniquement un câble ou une chaîne destiné(e)spécifiquement à être utilisé(e)
pour le remorquage de véhicules.Fixez solidement le câble ou lachaîne au crocher de remorquagefourni.

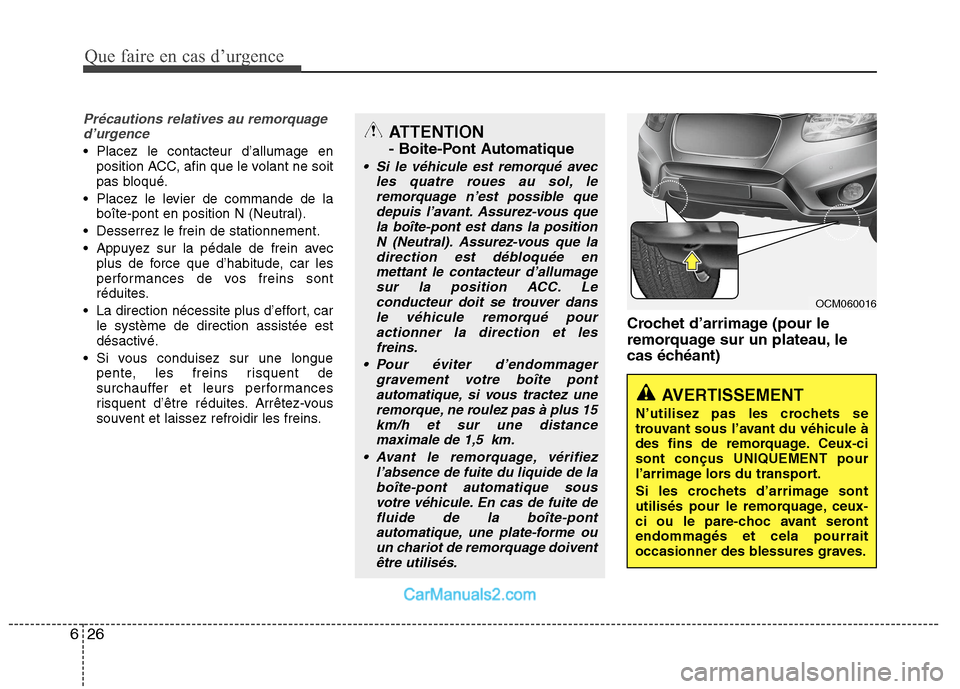

Que faire en cas d’urgence
26
6
Précautions relatives au remorquage
d’urgence
Placez le contacteur d’allumage en position ACC, afin que le volant ne soit
pas bloqué.
Placez le levier de commande de la boîte-pont en position N (Neutral).
Desserrez le frein de stationnement.
Appuyez sur la pédale de frein avec plus de force que d’habitude, car les
performances de vos freins sont
réduites.
La direction nécessite plus d’effort, car le système de direction assistée estdésactivé.
Si vous conduisez sur une longue pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins. Crochet d’arrimage (pour le
remorquage sur un plateau, le
cas échéant)
AVERTISSEMENT
N’utilisez pas les crochets se
trouvant sous l’avant du véhicule à
des fins de remorquage. Ceux-ci
sont conçus UNIQUEMENT pour
l’arrimage lors du transport.
Si les crochets d’arrimage sont
utilisés pour le remorquage, ceux-
ci ou le pare-choc avant seront
endommagés et cela pourrait
occasionner des blessures graves.
ATTENTION
- Boite-Pont Automatique
Si le véhicule est remorqué avec les quatre roues au sol, le
remorquage n’est possible quedepuis l’avant. Assurez-vous quela boîte-pont est dans la position N (Neutral). Assurez-vous que la
direction est débloquée enmettant le contacteur d’allumagesur la position ACC. Le
conducteur doit se trouver dansle véhicule remorqué pouractionner la direction et lesfreins.
Pour éviter d’endommager gravement votre boîte pontautomatique, si vous tractez uneremorque, ne roulez pas à plus 15km/h et sur une distance
maximale de 1,5 km.
Avant le remorquage, vérifiez l’absence de fuite du liquide de laboîte-pont automatique sousvotre véhicule. En cas de fuite de
fluide de la boîte-pontautomatique, une plate-forme ouun chariot de remorquage doivent être utilisés.
OCM060016

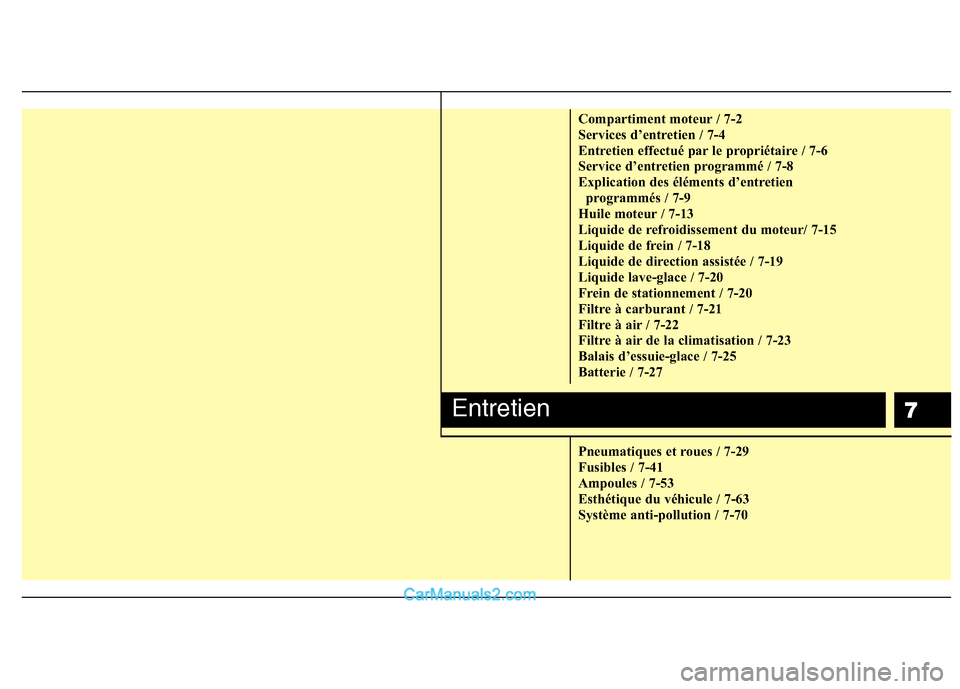

7
Compartiment moteur / 7-2
Services d’entretien / 7-4
Entretien effectué par le propriétaire / 7-6
Service d’entretien programmé / 7-8
Explication des éléments d’entretien programmés / 7-9
Huile moteur / 7-13
Liquide de refroidissement du moteur/ 7-15
Liquide de frein / 7-18
Liquide de direction assistée / 7-19
Liquide lave-glace / 7-20
Frein de stationnement / 7-20
Filtre à carburant / 7-21
Filtre à air / 7-22
Filtre à air de la climatisation / 7-23
Balais d’essuie-glace / 7-25
Batterie / 7-27
Pneumatiques et roues / 7-29
Fusibles / 7-41
Ampoules / 7-53
Esthétique du véhicule / 7-63
Système anti-pollution / 7-70
Entretien

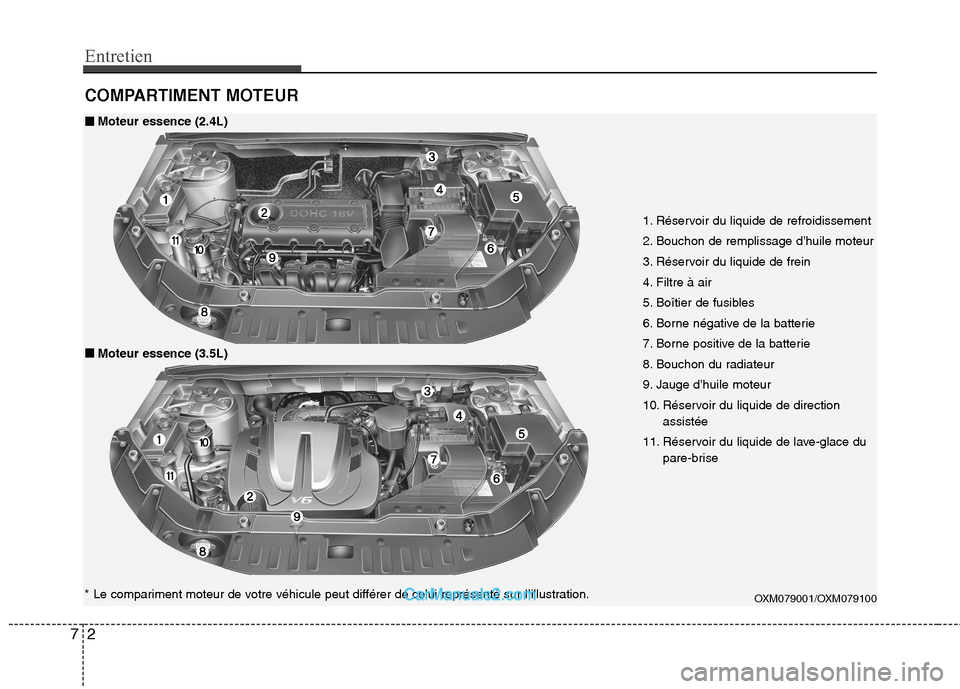

Entretien
2
7
COMPARTIMENT MOTEUR
1. Réservoir du liquide de refroidissement
2. Bouchon de remplissage d’huile moteur
3. Réservoir du liquide de frein
4. Filtre à air
5. Boîtier de fusibles
6. Borne négative de la batterie
7. Borne positive de la batterie
8. Bouchon du radiateur
9. Jauge d’huile moteur
10. Réservoir du liquide de direction
assistée
11. Réservoir du liquide de lave-glace du pare-brise
OXM079001/OXM079100
■■Moteur essence (2.4L)
■
■ Moteur essence (3.5L)
* Le compariment moteur de votre véhicule peut différer de celui représenté sur I’illustration.

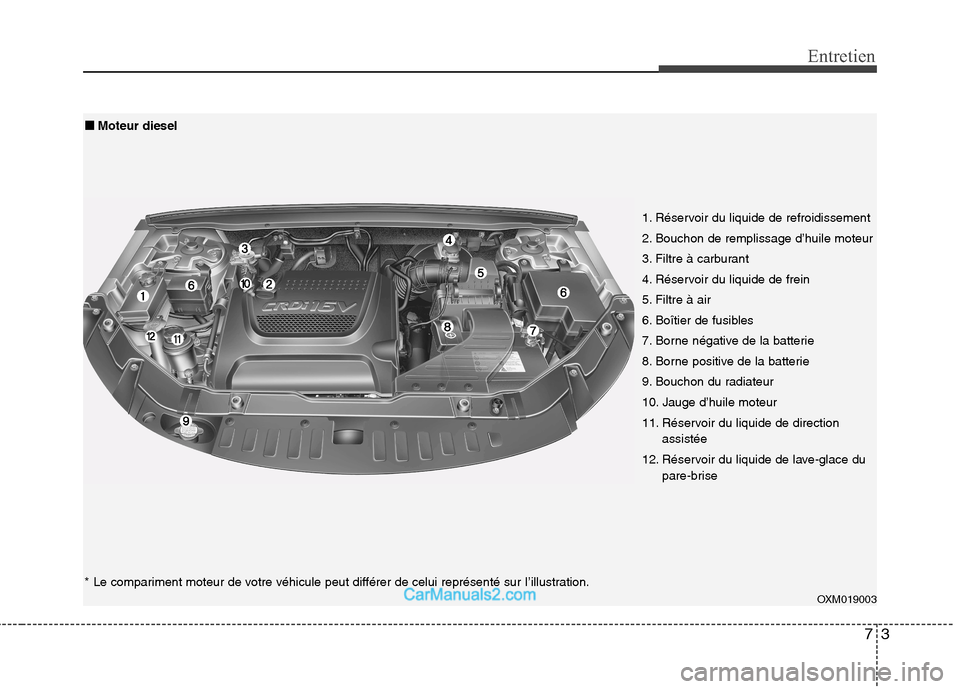

73
Entretien
OXM019003
1. Réservoir du liquide de refroidissement
2. Bouchon de remplissage d’huile moteur
3. Filtre à carburant
4. Réservoir du liquide de frein
5. Filtre à air
6. Boîtier de fusibles
7. Borne négative de la batterie
8. Borne positive de la batterie
9. Bouchon du radiateur
10. Jauge d’huile moteur
11. Réservoir du liquide de direction
assistée
12. Réservoir du liquide de lave-glace du pare-brise
* Le compariment moteur de votre véhicule peut différer de celui représenté sur I’illustration.
■■Moteur diesel
