2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Entretien
20
7

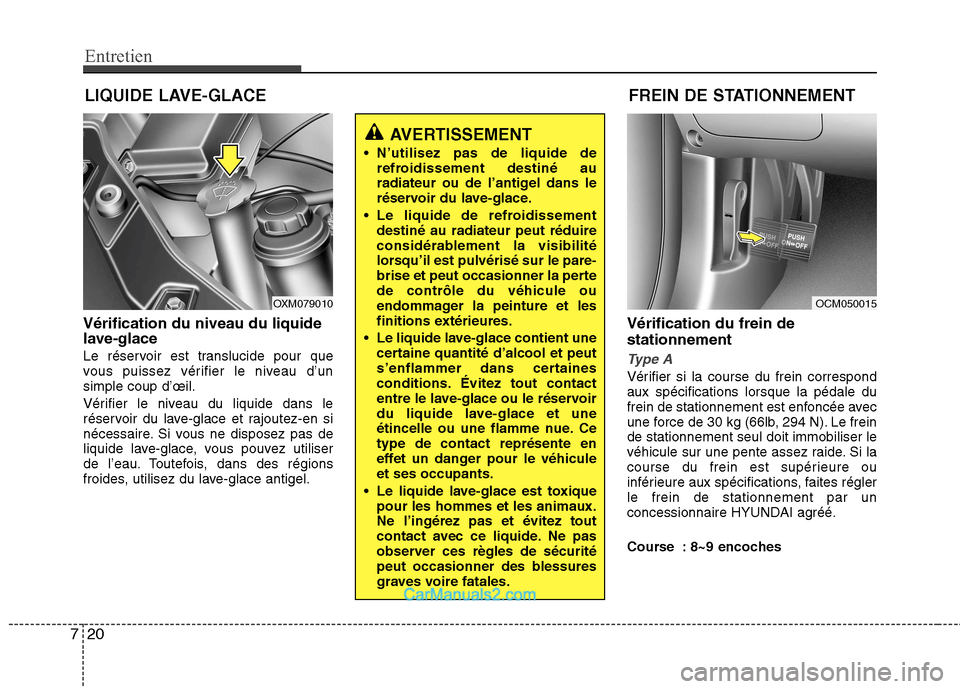

LIQUIDE LAVE-GLACE
Vérification du niveau du liquide
lave-glace
Le réservoir est translucide pour que
vous puissez vérifier le niveau d’unsimple coup d’œil.
Vérifier le niveau du liquide dans le
réservoir du lave-glace et rajoutez-en si
nécessaire. Si vous ne disposez pas de
liquide lave-glace, vous pouvez utiliser
de l’eau. Toutefois, dans des régions
froides, utilisez du lave-glace antigel. Vérification du frein de stationnement
Type A
Vérifier si la course du frein correspond aux spécifications lorsque la pédale du
frein de stationnement est enfoncée avec
une force de 30 kg (66lb, 294 N). Le freinde stationnement seul doit immobiliser le
véhicule sur une pente assez raide. Si la
course du frein est supérieure ou
inférieure aux spécifications, faites réglerle frein de stationnement par un
concessionnaire HYUNDAI agréé.
Course : 8~9 encoches
AVERTISSEMENT
N’utilisez pas de liquide de refroidissement destiné au
radiateur ou de l’antigel dans le
réservoir du lave-glace.
Le liquide de refroidissement destiné au radiateur peut réduire
considérablement la visibilité
lorsqu’il est pulvérisé sur le pare-
brise et peut occasionner la pertede contrôle du véhicule ou
endommager la peinture et les
finitions extérieures.
Le liquide lave-glace contient une certaine quantité d’alcool et peut
s’enflammer dans certaines
conditions. Évitez tout contact
entre le lave-glace ou le réservoir
du liquide lave-glace et une
étincelle ou une flamme nue. Cetype de contact représente en
effet un danger pour le véhiculeet ses occupants.
Le liquide lave-glace est toxique pour les hommes et les animaux.Ne l’ingérez pas et évitez tout
contact avec ce liquide. Ne pas
observer ces règles de sécurité
peut occasionner des blessures
graves voire fatales.
FREIN DE STATIONNEMENT
OXM079010OCM050015

721
Entretien
ATTENTION
Si l’eau accumulée dans le filtre àcarburant n’est pas vidangée entemps voulu, des éléments vitaux, tels que le circuit de carburant,peuvent être endommagés en
raison de l’infiltration d’eau par le filtre à carburant.

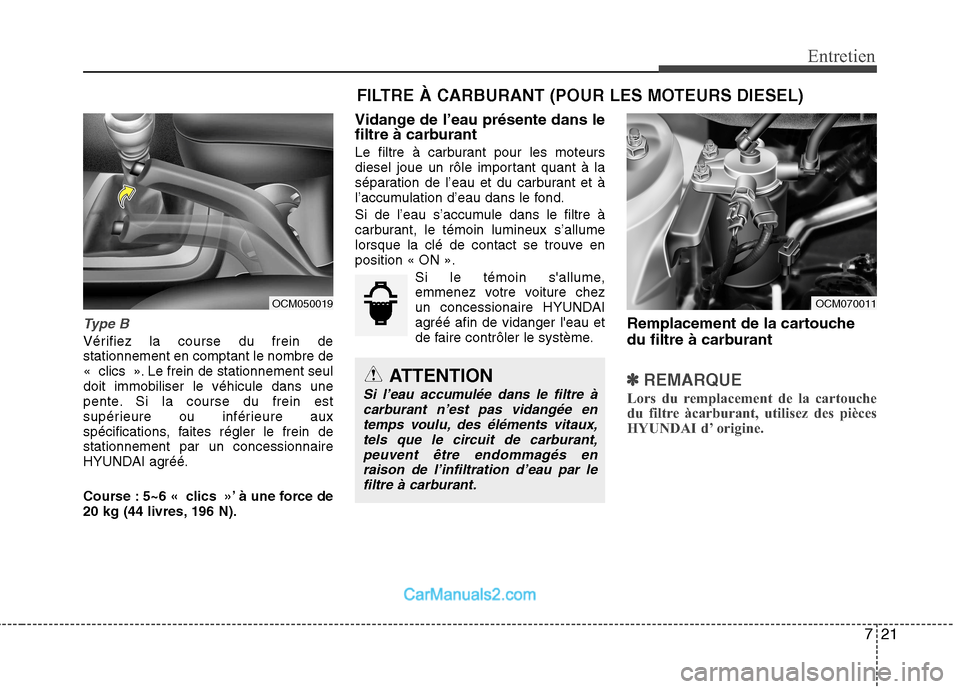

Type B
Vérifiez la course du frein de stationnement en comptant le nombre de
« clics ». Le frein de stationnement seuldoit immobiliser le véhicule dans une
pente. Si la course du frein est
supérieure ou inférieure aux
spécifications, faites régler le frein destationnement par un concessionnaire
HYUNDAI agréé.
Course : 5~6 « clics »’ à une force de
20 kg (44 livres, 196 N). Vidange de l’eau présente dans le
filtre à carburant
Le filtre à carburant pour les moteurs
diesel joue un rôle important quant à la
séparation de l’eau et du carburant et à
l’accumulation d’eau dans le fond.
Si de l’eau s’accumule dans le filtre à
carburant, le témoin lumineux s’allume
lorsque la clé de contact se trouve enposition « ON ».
Si le témoin s'allume,
emmenez votre voiture chez
un concessionaire HYUNDAI
agréé afin de vidanger l'eau et
de faire contrôler le système. Remplacement de la cartouche
du filtre à carburant
✽✽
REMARQUE
Lors du remplacement de la cartouche
du filtre àcarburant, utilisez des pièces
HYUNDAI d’ origine.
OCM050019 FILTRE À CARBURANT (POUR LES MOTEURS DIESEL)OCM070011

Entretien
22
7

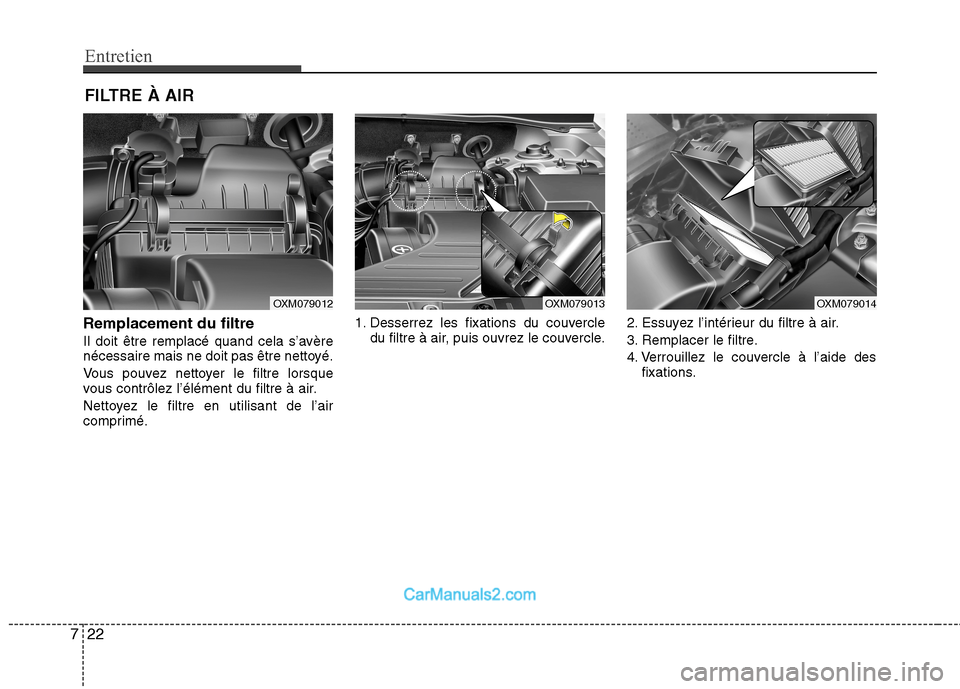

FILTRE À AIR
Remplacement du filtre
Il doit être remplacé quand cela s’avère
nécessaire mais ne doit pas être nettoyé.
Vous pouvez nettoyer le filtre lorsque
vous contrôlez l’élément du filtre à air.
Nettoyez le filtre en utilisant de l’air
comprimé. 1. Desserrez les fixations du couvercle
du filtre à air, puis ouvrez le couvercle. 2. Essuyez l’intérieur du filtre à air.
3. Remplacer le filtre.
4. Verrouillez le couvercle à l’aide des
fixations.
OXM079012OXM079013OXM079014

723
Entretien

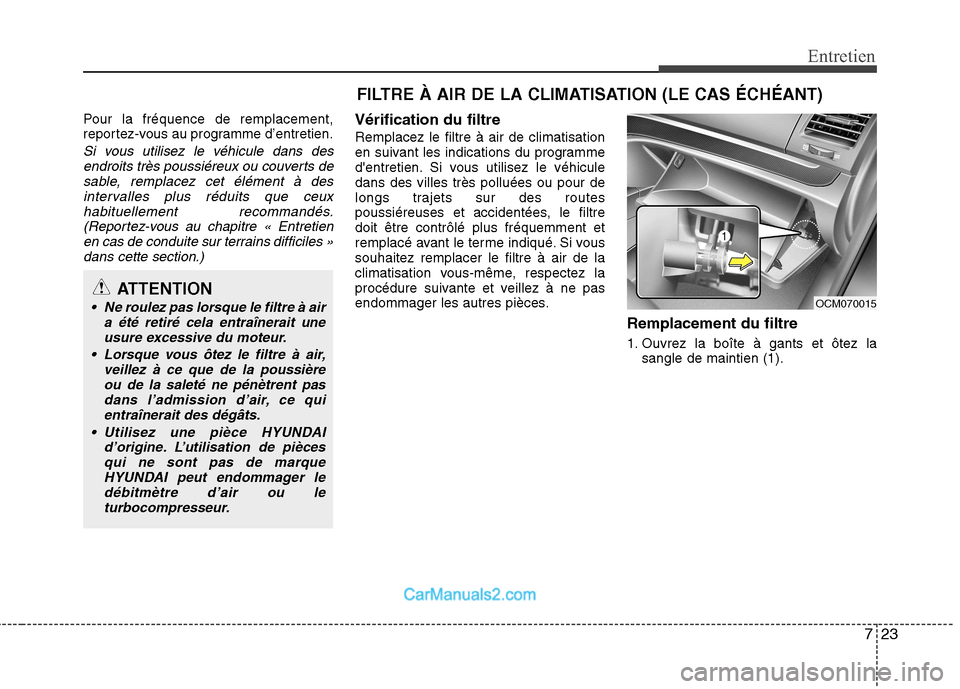

Pour la fréquence de remplacement,
reportez-vous au programme d’entretien.
Si vous utilisez le véhicule dans desendroits très poussiéreux ou couverts desable, remplacez cet élément à des
intervalles plus réduits que ceuxhabituellement recommandés.(Reportez-vous au chapitre « Entretien
en cas de conduite sur terrains difficiles »dans cette section.)
Vérification du filtre Remplacez le filtre à air de climatisation
en suivant les indications du programme
d'entretien. Si vous utilisez le véhiculedans des villes très polluées ou pour de
longs trajets sur des routes
poussiéreuses et accidentées, le filtredoit être contrôlé plus fréquemment et
remplacé avant le terme indiqué. Si voussouhaitez remplacer le filtre à air de la
climatisation vous-même, respectez la
procédure suivante et veillez à ne pas
endommager les autres pièces.
Remplacement du filtre
1. Ouvrez la boîte à gants et ôtez lasangle de maintien (1).
ATTENTION
Ne roulez pas lorsque le filtre à air
a été retiré cela entraînerait uneusure excessive du moteur.
Lorsque vous ôtez le filtre à air, veillez à ce que de la poussièreou de la saleté ne pénètrent pas dans l’admission d’air, ce quientraînerait des dégâts.
Utilisez une pièce HYUNDAI d’origine. L’utilisation de piècesqui ne sont pas de marqueHYUNDAI peut endommager le débitmètre d’air ou le
turbocompresseur.
FILTRE À AIR DE LA CLIMATISATION (LE CAS ÉCHÉANT)
OCM070015

Entretien
24
7

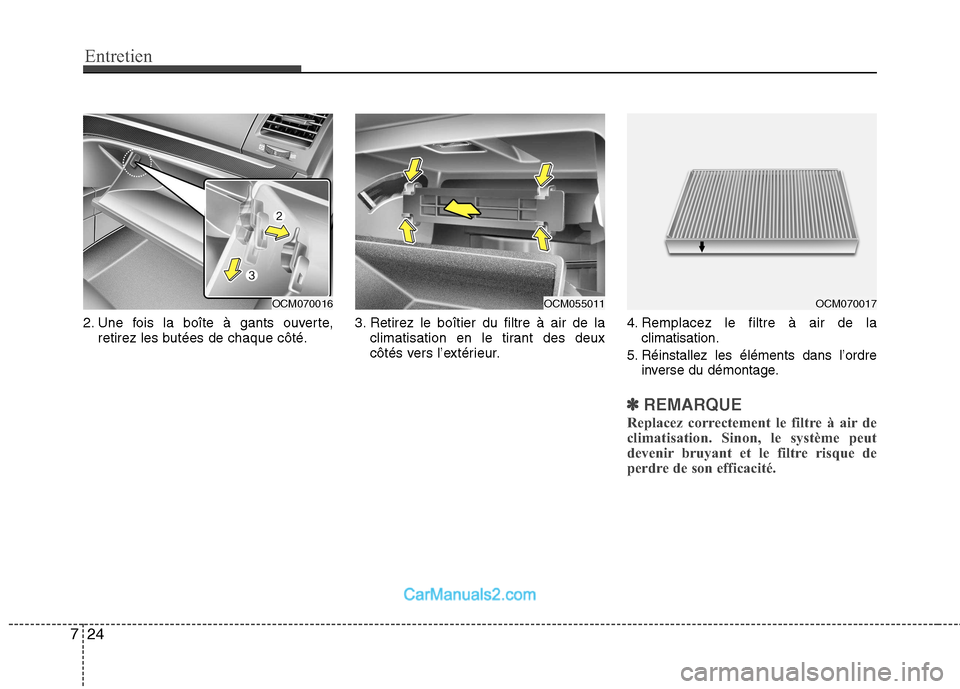

2. Une fois la boîte à gants ouverte,
retirez les butées de chaque côté. 3. Retirez le boîtier du filtre à air de la
climatisation en le tirant des deux
côtés vers l’extérieur. 4. Remplacez le filtre à air de la
climatisation.
5. Réinstallez les éléments dans l’ordre inverse du démontage.
✽✽ REMARQUE
Replacez correctement le filtre à air de
climatisation. Sinon, le système peut
devenir bruyant et le filtre risque de
perdre de son efficacité.
OCM070016OCM070017OCM055011

725
Entretien

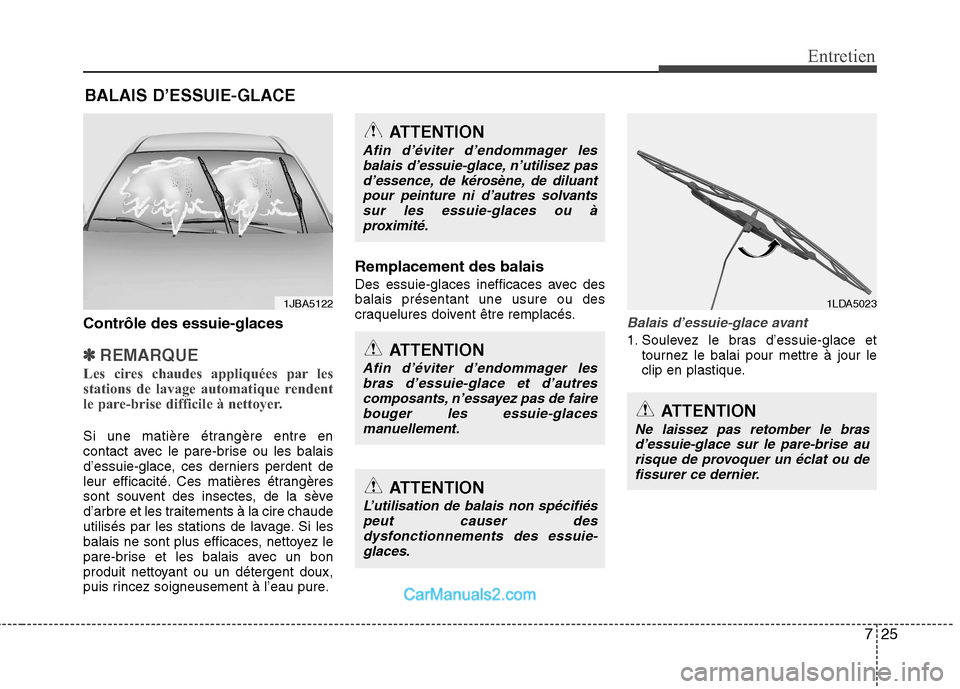

BALAIS D’ESSUIE-GLACE
Contrôle des essuie-glaces
✽✽ REMARQUE
Les cires chaudes appliquées par les
stations de lavage automatique rendent
le pare-brise difficile à nettoyer.
Si une matière étrangère entre en
contact avec le pare-brise ou les balais
d’essuie-glace, ces derniers perdent de
leur efficacité. Ces matières étrangères
sont souvent des insectes, de la sève
d’arbre et les traitements à la cire chaude
utilisés par les stations de lavage. Si les
balais ne sont plus efficaces, nettoyez le
pare-brise et les balais avec un bon
produit nettoyant ou un détergent doux,
puis rincez soigneusement à l’eau pure. Remplacement des balais
Des essuie-glaces inefficaces avec des balais présentant une usure ou des
craquelures doivent être remplacés.
Balais d’essuie-glace avant
1. Soulevez le bras d’essuie-glace et
tournez le balai pour mettre à jour le
clip en plastique.
1JBA5122
ATTENTION
Afin d’éviter d’endommager les
balais d’essuie-glace, n’utilisez pas
d’essence, de kérosène, de diluantpour peinture ni d’autres solvantssur les essuie-glaces ou à proximité.
ATTENTION
Afin d’éviter d’endommager les
bras d’essuie-glace et d’autres composants, n’essayez pas de fairebouger les essuie-glacesmanuellement.
ATTENTION
L’utilisation de balais non spécifiéspeut causer des dysfonctionnements des essuie- glaces.
1LDA5023
ATTENTION
Ne laissez pas retomber le brasd’essuie-glace sur le pare-brise au
risque de provoquer un éclat ou defissurer ce dernier.

Entretien
26
7

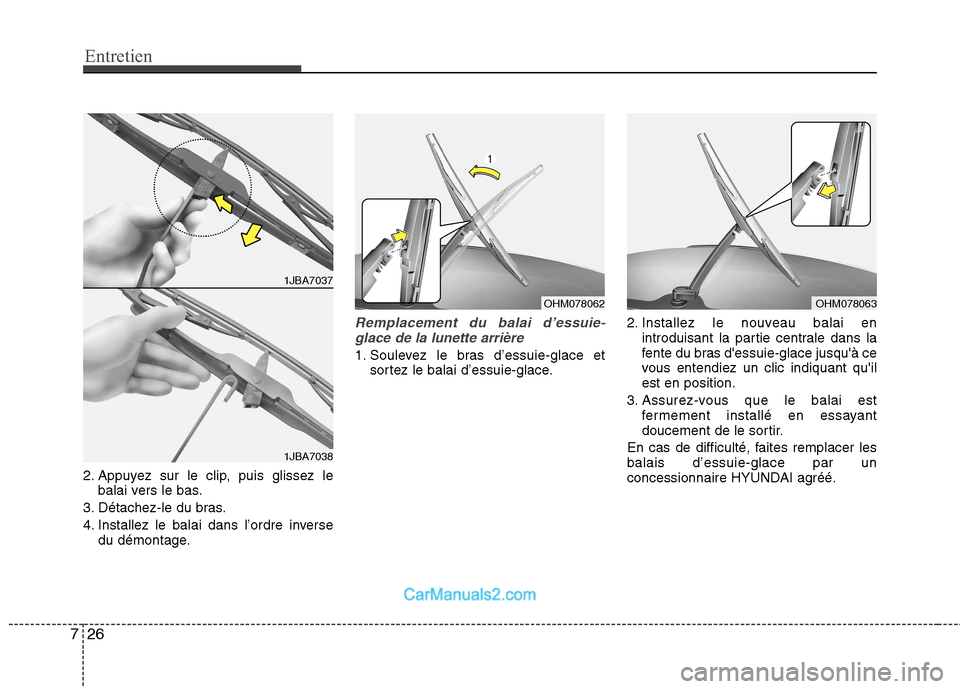

2. Appuyez sur le clip, puis glissez le
balai vers le bas.
3. Détachez-le du bras.
4. Installez le balai dans l’ordre inverse du démontage.
Remplacement du balai d’essuie-
glace de la lunette arrière
1. Soulevez le bras d’essuie-glace et sortez le balai d’essuie-glace. 2. Installez le nouveau balai en
introduisant la partie centrale dans la
fente du bras d'essuie-glace jusqu'à ce
vous entendiez un clic indiquant qu'ilest en position.
3. Assurez-vous que le balai est fermement installé en essayant
doucement de le sortir.
En cas de difficulté, faites remplacer lesbalais d’essuie-glace par un
concessionnaire HYUNDAI agréé.
1JBA7037
1JBA7038
OHM078062OHM078063

727
Entretien

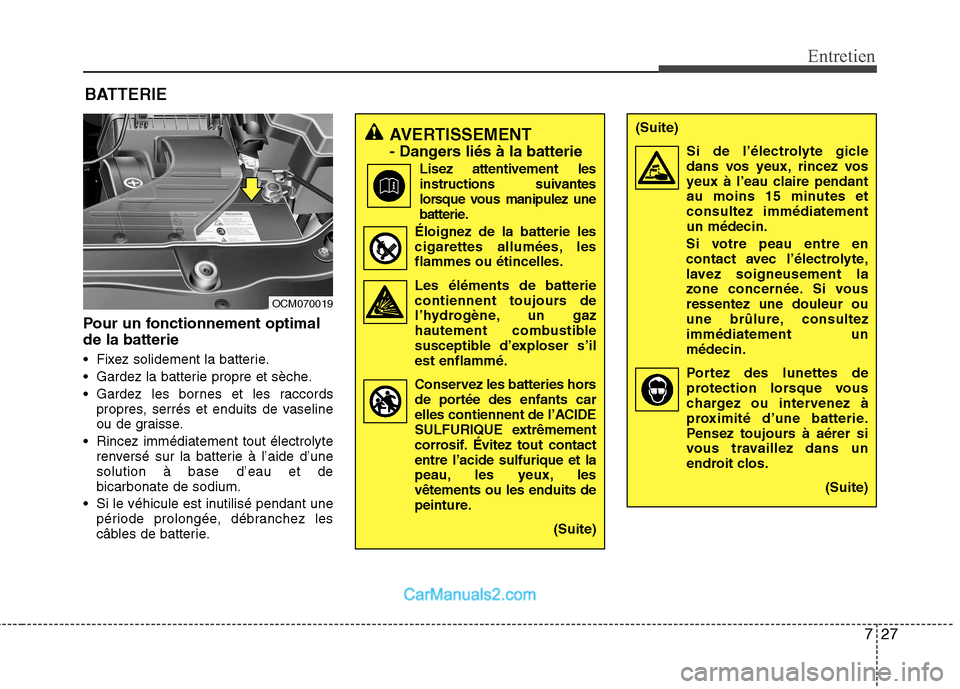

Pour un fonctionnement optimal de la batterie
Fixez solidement la batterie.
Gardez la batterie propre et sèche.
Gardez les bornes et les raccordspropres, serrés et enduits de vaseline
ou de graisse.
Rincez immédiatement tout électrolyte renversé sur la batterie à l’aide d’unesolution à base d’eau et debicarbonate de sodium.
Si le véhicule est inutilisé pendant une période prolongée, débranchez les
câbles de batterie.
AVERTISSEMENT
- Dangers liés à la batterie
Lisez attentivement les
instructions suivantes
lorsque vous manipulez une
batterie.
Éloignez de la batterie les cigarettes allumées, lesflammes ou étincelles.
Les éléments de batterie contiennent toujours de
l’hydrogène, un gaz
hautement combustible
susceptible d’exploser s’ilest enflammé.
Conservez les batteries hors de portée des enfants car
elles contiennent de l’ACIDE
SULFURIQUE extrêmement
corrosif. Évitez tout contactentre l’acide sulfurique et la
peau, les yeux, lesvêtements ou les enduits de
peinture.
(Suite)(Suite)Si de l’électrolyte gicledans vos yeux, rincez vos
yeux à l’eau claire pendant
au moins 15 minutes etconsultez immédiatementun médecin.
Si votre peau entre en
contact avec l’électrolyte,
lavez soigneusement la
zone concernée. Si vousressentez une douleur ou
une brûlure, consultezimmédiatement unmédecin.
Portez des lunettes deprotection lorsque vous
chargez ou intervenez à
proximité d’une batterie.
Pensez toujours à aérer si
vous travaillez dans un
endroit clos.
(Suite)
BATTERIE
OCM070019
