Conduire votre véhicule
64
5
Si vous envisagez un remorquage de
votre véhicule, vous devez commencer
par voir avec les services du Ministère
des Transports de votre pays pour
déterminer les exigences légales.
Etant donné que la législation varie, les
exigences relatives à la tractation de
remorques, de véhicules, d’autres types
d’engins ou d’équipements peuvent être
différentes. Posez la question à un
concessionnaire HYUNDAI agréé pour
obtenir de plus amples informations
avant le remorquage.✽✽
REMARQUE
 La charge maximale autorisée techniquement sur l’essieu ou les
essieux arrière ne peut pas être
dépassée de plus de 15 % et la masse
en charge maximale autorisée
techniquement du véhicule ne peut
pas être dépassée de plus de 10 % ou
100 kg (220,4 livres), la valeur la plus
basse étant retenue. Dans ce cas, ne
dépassez pas 100 km/h (62,1 miles/h)
pour les véhicules de la catégorie M1
ou 80 km/h (49,7 miles/h) pour les
véhicules de la catégorie N1.
 Quand un véhicule de la catégorie M1 remorque un attelage, la charge
supplémentaire imposée au dispositif
d’attelage de remorque peut
provoquer un dépassement des
capacités de la charge maximale du
pneu, mais de 15 % maximum. Dans
ce cas, ne dépassez pas 100 km/h
(62,1 miles/h) et augmentez le
pression de gonflage des pneus d’au
moins 0,2 bar.

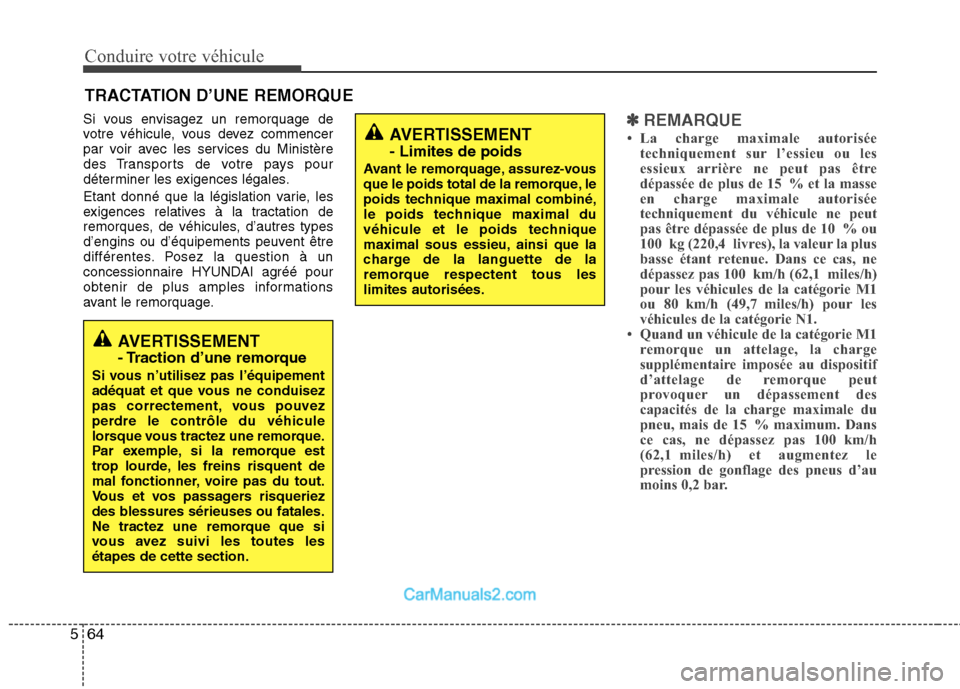

TRACTATION D’UNE REMORQUE
AVERTISSEMENT
- Traction d’une remorque
Si vous n’utilisez pas l’équipement
adéquat et que vous ne conduisez
pas correctement, vous pouvez
perdre le contrôle du véhicule
lorsque vous tractez une remorque.
Par exemple, si la remorque est
trop lourde, les freins risquent de
mal fonctionner, voire pas du tout.
Vous et vos passagers risqueriez
des blessures sérieuses ou fatales.
Ne tractez une remorque que si
vous avez suivi les toutes lesétapes de cette section.
AVERTISSEMENT - Limites de poids
Avant le remorquage, assurez-vous
que le poids total de la remorque, le
poids technique maximal combiné,
le poids technique maximal du
véhicule et le poids technique
maximal sous essieu, ainsi que la
charge de la languette de la
remorque respectent tous leslimites autorisées.

565

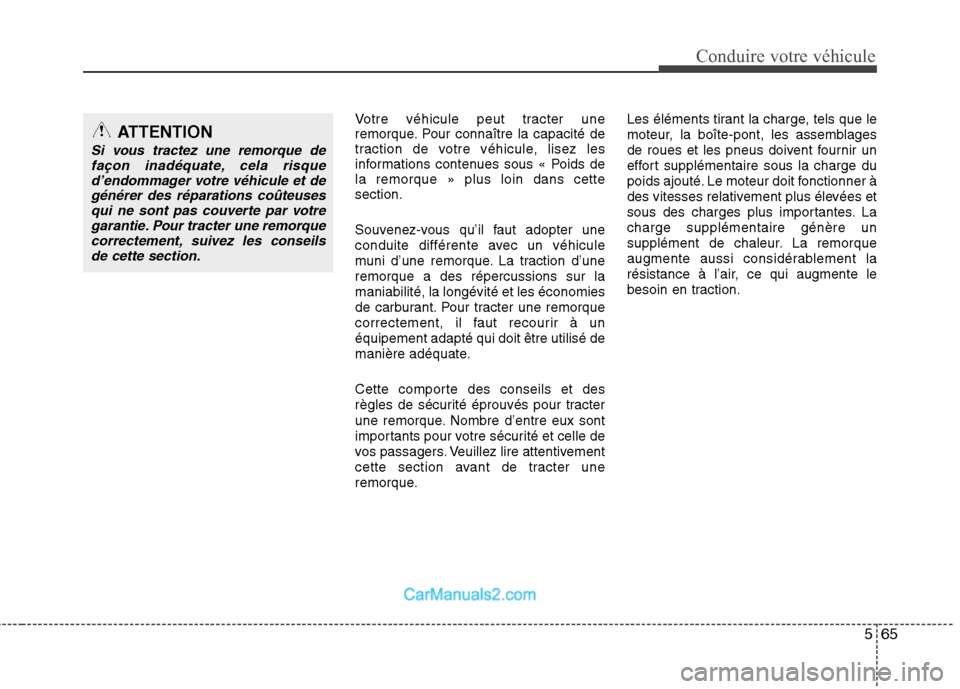

Conduire votre véhicule
Votre véhicule peut tracter une
remorque. Pour connaître la capacité de
traction de votre véhicule, lisez les
informations contenues sous « Poids dela remorque » plus loin dans cettesection.
Souvenez-vous qu’il faut adopter une
conduite différente avec un véhicule
muni d’une remorque. La traction d’uneremorque a des répercussions sur lamaniabilité, la longévité et les économies
de carburant. Pour tracter une remorque
correctement, il faut recourir à unéquipement adapté qui doit être utilisé de
manière adéquate.
Cette comporte des conseils et des
règles de sécurité éprouvés pour tracter
une remorque. Nombre d’entre eux sont
importants pour votre sécurité et celle de
vos passagers. Veuillez lire attentivement
cette section avant de tracter une
remorque.Les éléments tirant la charge, tels que le
moteur, la boîte-pont, les assemblages
de roues et les pneus doivent fournir un
effort supplémentaire sous la charge du
poids ajouté. Le moteur doit fonctionner à
des vitesses relativement plus élevées et
sous des charges plus importantes. Lacharge supplémentaire génère un
supplément de chaleur. La remorque
augmente aussi considérablement la
résistance à l’air, ce qui augmente le
besoin en traction.ATTENTION
Si vous tractez une remorque de
façon inadéquate, cela risque
d’endommager votre véhicule et degénérer des réparations coûteusesqui ne sont pas couverte par votre garantie. Pour tracter une remorque
correctement, suivez les conseilsde cette section.

Conduire votre véhicule
66
5

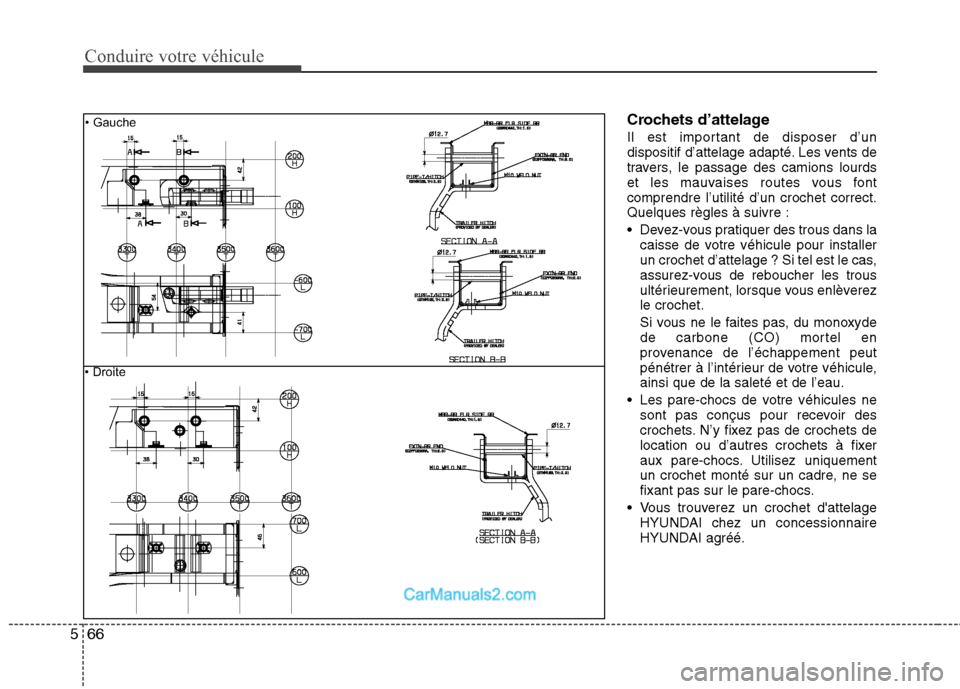

Crochets d’attelage
Il est important de disposer d’un
dispositif d’attelage adapté. Les vents de
travers, le passage des camions lourds
et les mauvaises routes vous fontcomprendre l’utilité d’un crochet correct.Quelques règles à suivre :
Devez-vous pratiquer des trous dans la
caisse de votre véhicule pour installer
un crochet d’attelage ? Si tel est le cas,
assurez-vous de reboucher les trous
ultérieurement, lorsque vous enlèverezle crochet.
Si vous ne le faites pas, du monoxyde
de carbone (CO) mortel en
provenance de l’échappement peut
pénétrer à l’intérieur de votre véhicule,ainsi que de la saleté et de l’eau.
Les pare-chocs de votre véhicules ne sont pas conçus pour recevoir des
crochets. N’y fixez pas de crochets de
location ou d’autres crochets à fixer
aux pare-chocs. Utilisez uniquement
un crochet monté sur un cadre, ne se
fixant pas sur le pare-chocs.
Vous trouverez un crochet d'attelage HYUNDAI chez un concessionnaire
HYUNDAI agréé. Gauche
 Droite

567
Conduire votre véhicule

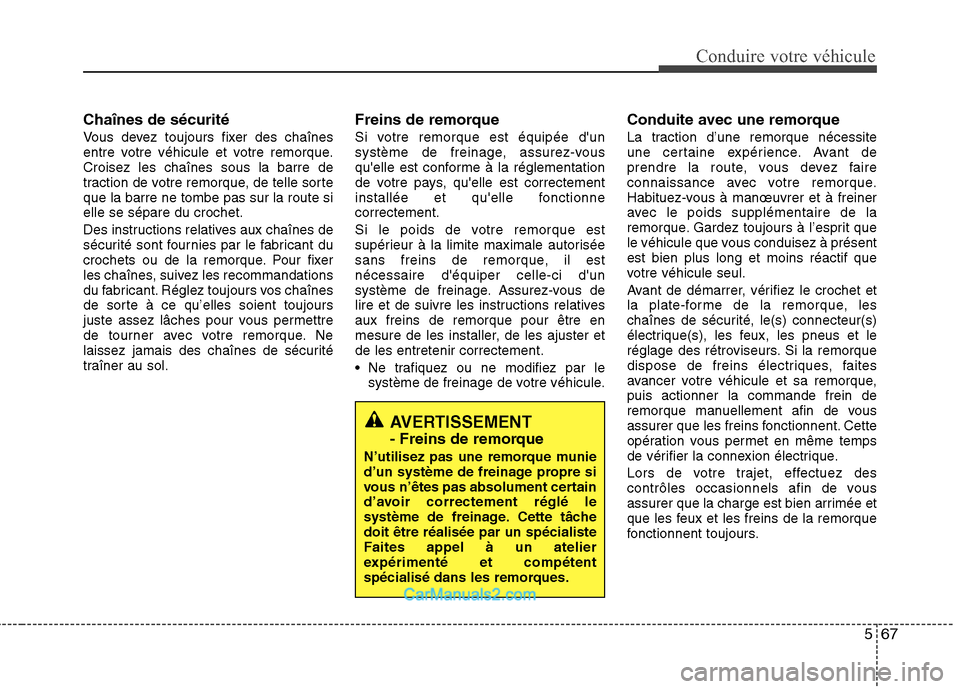

Chaînes de sécurité
Vous devez toujours fixer des chaînes
entre votre véhicule et votre remorque.Croisez les chaînes sous la barre de
traction de votre remorque, de telle sorteque la barre ne tombe pas sur la route sielle se sépare du crochet.
Des instructions relatives aux chaînes de
sécurité sont fournies par le fabricant du
crochets ou de la remorque. Pour fixer
les chaînes, suivez les recommandations
du fabricant. Réglez toujours vos chaînes
de sorte à ce qu’elles soient toujours
juste assez lâches pour vous permettre
de tourner avec votre remorque. Ne
laissez jamais des chaînes de sécurité
traîner au sol.Freins de remorque
Si votre remorque est équipée d'un
système de freinage, assurez-vous
qu'elle est conforme à la réglementation
de votre pays, qu'elle est correctement
installée et qu'elle fonctionnecorrectement.
Si le poids de votre remorque est
supérieur à la limite maximale autorisée
sans freins de remorque, il estnécessaire d'équiper celle-ci d'un
système de freinage. Assurez-vous de
lire et de suivre les instructions relativesaux freins de remorque pour être en
mesure de les installer, de les ajuster etde les entretenir correctement.
Ne trafiquez ou ne modifiez par le
système de freinage de votre véhicule. Conduite avec une remorque
La traction d’une remorque nécessite
une certaine expérience. Avant de
prendre la route, vous devez faire
connaissance avec votre remorque.
Habituez-vous à manœuvrer et à freiner
avec le poids supplémentaire de la
remorque. Gardez toujours à l’esprit que
le véhicule que vous conduisez à présentest bien plus long et moins réactif que
votre véhicule seul.
Avant de démarrer, vérifiez le crochet et
la plate-forme de la remorque, les
chaînes de sécurité, le(s) connecteur(s)
électrique(s), les feux, les pneus et le
réglage des rétroviseurs. Si la remorque
dispose de freins électriques, faites
avancer votre véhicule et sa remorque,puis actionner la commande frein de
remorque manuellement afin de vous
assurer que les freins fonctionnent. Cette
opération vous permet en même temps
de vérifier la connexion électrique.
Lors de votre trajet, effectuez des
contrôles occasionnels afin de vous
assurer que la charge est bien arrimée et
que les feux et les freins de la remorque
fonctionnent toujours.
AVERTISSEMENT
- Freins de remorque
N’utilisez pas une remorque munie
d’un système de freinage propre si
vous n’êtes pas absolument certain
d’avoir correctement réglé le
système de freinage. Cette tâchedoit être réalisée par un spécialiste
Faites appel à un atelier
expérimenté et compétent
spécialisé dans les remorques.

Conduire votre véhicule
68
5

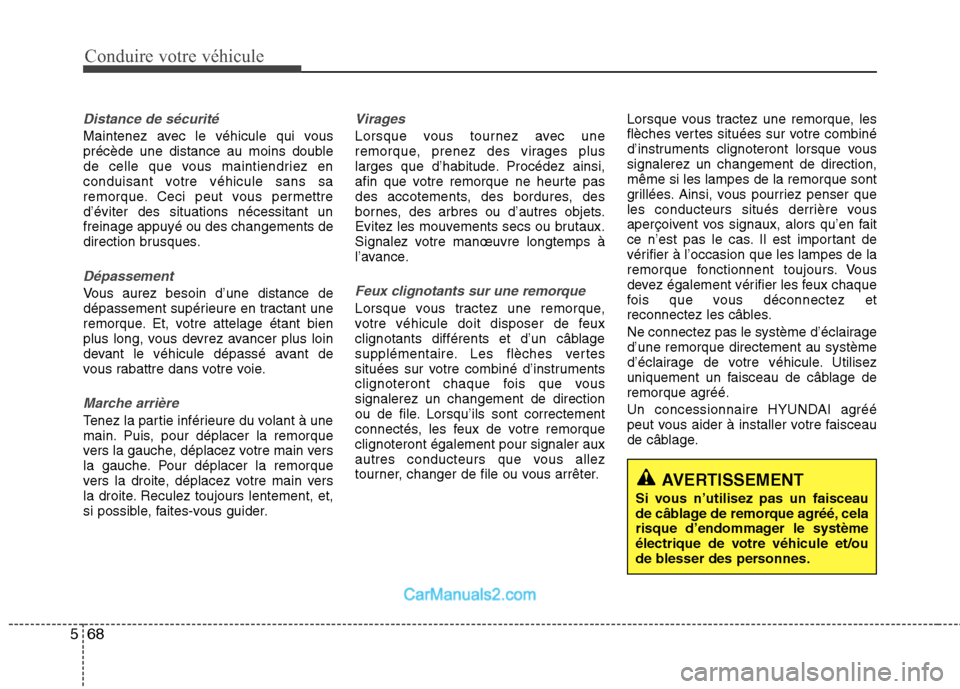

Distance de sécurité
Maintenez avec le véhicule qui vous
précède une distance au moins double
de celle que vous maintiendriez en
conduisant votre véhicule sans sa
remorque. Ceci peut vous permettred’éviter des situations nécessitant unfreinage appuyé ou des changements de
direction brusques.
Dépassement
Vous aurez besoin d’une distance de
dépassement supérieure en tractant une
remorque. Et, votre attelage étant bien
plus long, vous devrez avancer plus loin
devant le véhicule dépassé avant de
vous rabattre dans votre voie.
Marche arrière
Tenez la partie inférieure du volant à une
main. Puis, pour déplacer la remorque
vers la gauche, déplacez votre main vers
la gauche. Pour déplacer la remorque
vers la droite, déplacez votre main vers
la droite. Reculez toujours lentement, et,
si possible, faites-vous guider.
Virages
Lorsque vous tournez avec une
remorque, prenez des virages plus
larges que d’habitude. Procédez ainsi,
afin que votre remorque ne heurte pas
des accotements, des bordures, des
bornes, des arbres ou d’autres objets.
Evitez les mouvements secs ou brutaux.
Signalez votre manœuvre longtemps à
l’avance.
Feux clignotants sur une remorque
Lorsque vous tractez une remorque,
votre véhicule doit disposer de feux
clignotants différents et d’un câblage
supplémentaire. Les flèches vertes
situées sur votre combiné d’instruments
clignoteront chaque fois que voussignalerez un changement de direction
ou de file. Lorsqu’ils sont correctement
connectés, les feux de votre remorqueclignoteront également pour signaler aux
autres conducteurs que vous allez
tourner, changer de file ou vous arrêter. Lorsque vous tractez une remorque, les
flèches vertes situées sur votre combiné
d’instruments clignoteront lorsque voussignalerez un changement de direction,même si les lampes de la remorque sont
grillées. Ainsi, vous pourriez penser que
les conducteurs situés derrière vous
aperçoivent vos signaux, alors qu’en fait
ce n’est pas le cas. Il est important de
vérifier à l’occasion que les lampes de la
remorque fonctionnent toujours. Vous
devez également vérifier les feux chaque
fois que vous déconnectez et
reconnectez les câbles.
Ne connectez pas le système d’éclairage d’une remorque directement au système
d’éclairage de votre véhicule. Utilisez
uniquement un faisceau de câblage de
remorque agréé.
Un concessionnaire HYUNDAI agréé
peut vous aider à installer votre faisceau
de câblage.
AVERTISSEMENT
Si vous n’utilisez pas un faisceau
de câblage de remorque agréé, cela
risque d’endommager le système
électrique de votre véhicule et/ou
de blesser des personnes.

569
Conduire votre véhicule

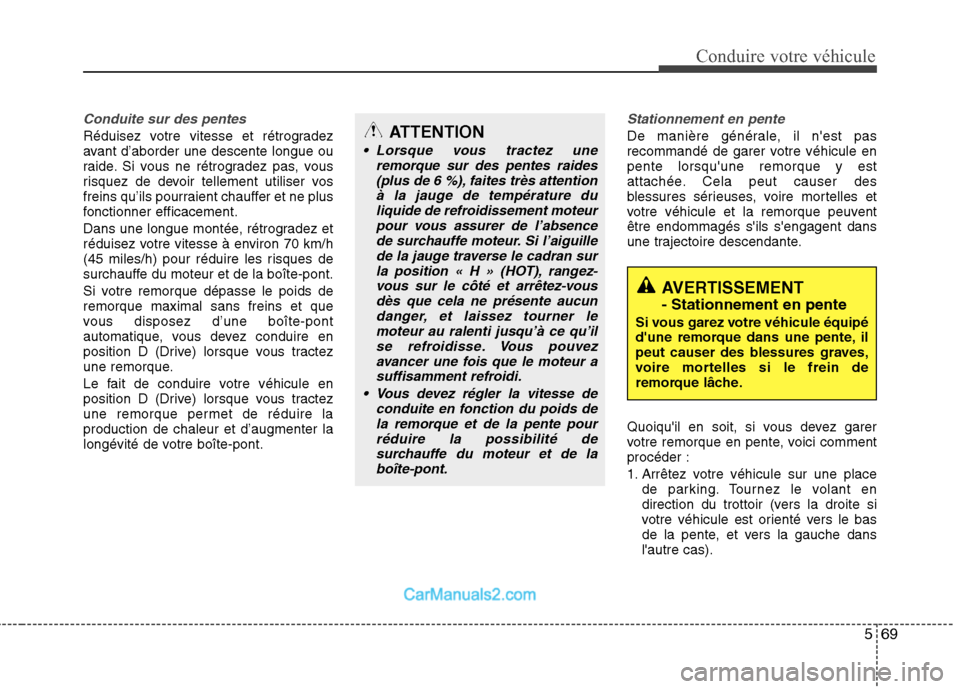

Conduite sur des pentes
Réduisez votre vitesse et rétrogradez
avant d’aborder une descente longue ou
raide. Si vous ne rétrogradez pas, vous
risquez de devoir tellement utiliser vos
freins qu’ils pourraient chauffer et ne plus
fonctionner efficacement.
Dans une longue montée, rétrogradez et
réduisez votre vitesse à environ 70 km/h
(45 miles/h) pour réduire les risques de
surchauffe du moteur et de la boîte-pont.
Si votre remorque dépasse le poids de remorque maximal sans freins et que
vous disposez d’une boîte-pont
automatique, vous devez conduire en
position D (Drive) lorsque vous tractez
une remorque.
Le fait de conduire votre véhicule en
position D (Drive) lorsque vous tractez
une remorque permet de réduire laproduction de chaleur et d’augmenter la
longévité de votre boîte-pont.
Stationnement en pente
De manière générale, il n'est pas
recommandé de garer votre véhicule enpente lorsqu'une remorque y est
attachée. Cela peut causer des
blessures sérieuses, voire mortelles et
votre véhicule et la remorque peuventêtre endommagés s'ils s'engagent dans
une trajectoire descendante.
Quoiqu'il en soit, si vous devez garer
votre remorque en pente, voici commentprocéder :
1. Arrêtez votre véhicule sur une placede parking. Tournez le volant en
direction du trottoir (vers la droite si
votre véhicule est orienté vers le bas
de la pente, et vers la gauche dansl'autre cas).ATTENTION
Lorsque vous tractez une
remorque sur des pentes raides
(plus de 6 %), faites très attentionà la jauge de température duliquide de refroidissement moteur pour vous assurer de l’absence
de surchauffe moteur. Si l’aiguillede la jauge traverse le cadran surla position « H » (HOT), rangez-
vous sur le côté et arrêtez-vousdès que cela ne présente aucun danger, et laissez tourner lemoteur au ralenti jusqu’à ce qu’il
se refroidisse. Vous pouvez avancer une fois que le moteur asuffisamment refroidi.
Vous devez régler la vitesse de conduite en fonction du poids de
la remorque et de la pente pourréduire la possibilité desurchauffe du moteur et de laboîte-pont.
AVERTISSEMENT - Stationnement en pente
Si vous garez votre véhicule équipé
d'une remorque dans une pente, il
peut causer des blessures graves,
voire mortelles si le frein de
remorque lâche.

Conduire votre véhicule
70
5

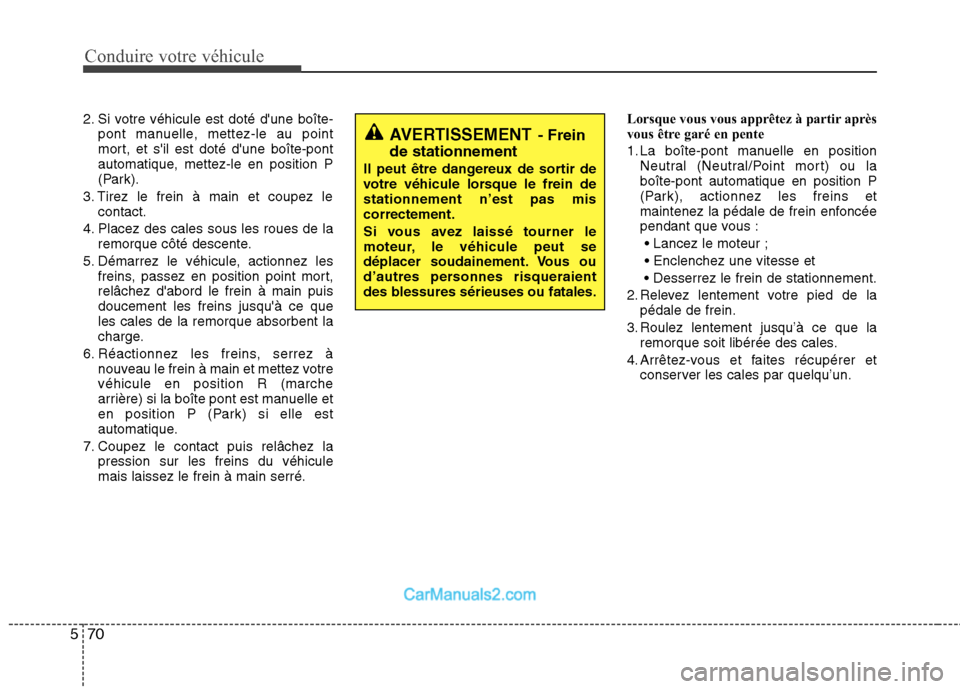

2. Si votre véhicule est doté d'une boîte-
pont manuelle, mettez-le au point
mort, et s'il est doté d'une boîte-pont
automatique, mettez-le en position P
(Park).
3. Tirez le frein à main et coupez le contact.
4. Placez des cales sous les roues de la remorque côté descente.
5. Démarrez le véhicule, actionnez les freins, passez en position point mort,relâchez d'abord le frein à main puisdoucement les freins jusqu'à ce queles cales de la remorque absorbent la
charge.
6. Réactionnez les freins, serrez à nouveau le frein à main et mettez votrevéhicule en position R (marche
arrière) si la boîte pont est manuelle et
en position P (Park) si elle est
automatique.
7. Coupez le contact puis relâchez la pression sur les freins du véhiculemais laissez le frein à main serré. Lorsque vous vous apprêtez à partir après
vous être garé en pente
1. La boîte-pont manuelle en position
Neutral (Neutral/Point mort) ou la boîte-pont automatique en position P
(Park), actionnez les freins et
maintenez la pédale de frein enfoncée
pendant que vous :


2. Relevez lentement votre pied de la pédale de frein.
3. Roulez lentement jusqu’à ce que la remorque soit libérée des cales.
4. Arrêtez-vous et faites récupérer et conserver les cales par quelqu’un.
AVERTISSEMENT - Frein
de stationnement
Il peut être dangereux de sortir de
votre véhicule lorsque le frein destationnement n’est pas miscorrectement.
Si vous avez laissé tourner le
moteur, le véhicule peut se
déplacer soudainement. Vous ou
d’autres personnes risqueraient
des blessures sérieuses ou fatales.

571
Conduire votre véhicule

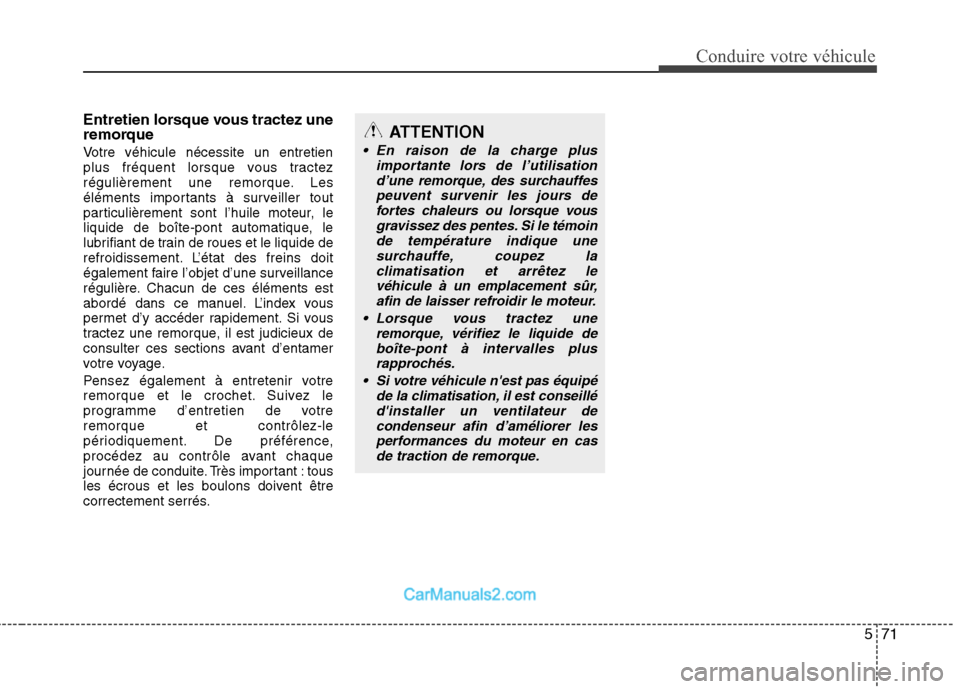

Entretien lorsque vous tractez une
remorque
Votre véhicule nécessite un entretien
plus fréquent lorsque vous tractez
régulièrement une remorque. Les
éléments importants à surveiller tout
particulièrement sont l’huile moteur, le
liquide de boîte-pont automatique, le
lubrifiant de train de roues et le liquide de
refroidissement. L’état des freins doit
également faire l’objet d’une surveillance
régulière. Chacun de ces éléments est
abordé dans ce manuel. L’index vous
permet d’y accéder rapidement. Si vous
tractez une remorque, il est judicieux de
consulter ces sections avant d’entamer
votre voyage.
Pensez également à entretenir votre
remorque et le crochet. Suivez le
programme d’entretien de votreremorque et contrôlez-le
périodiquement. De préférence,
procédez au contrôle avant chaque
journée de conduite. Très important : tous
les écrous et les boulons doivent être
correctement serrés.ATTENTION
En raison de la charge plusimportante lors de l’utilisation
d’une remorque, des surchauffespeuvent survenir les jours defortes chaleurs ou lorsque vous gravissez des pentes. Si le témoin
de température indique unesurchauffe, coupez laclimatisation et arrêtez le
véhicule à un emplacement sûr, afin de laisser refroidir le moteur.
Lorsque vous tractez une remorque, vérifiez le liquide deboîte-pont à intervalles plus
rapprochés.
Si votre véhicule n'est pas équipé de la climatisation, il est conseilléd'installer un ventilateur de condenseur afin d’améliorer les
performances du moteur en casde traction de remorque.
