339
Système de sécurité de votre véhicule

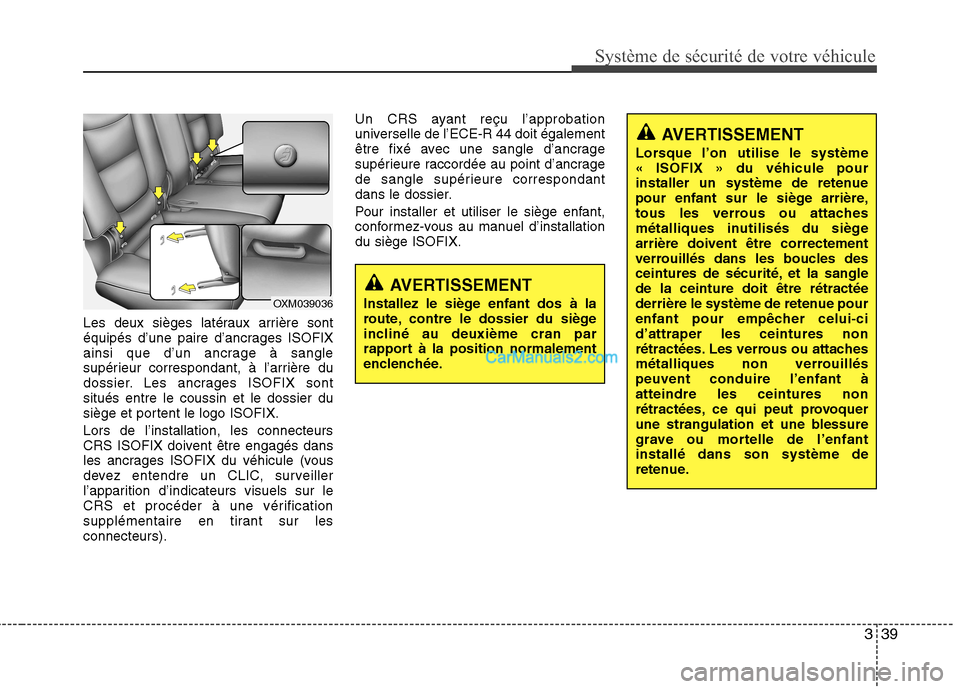

Les deux sièges latéraux arrière sont
équipés d’une paire d’ancrages ISOFIX
ainsi que d’un ancrage à sangle
supérieur correspondant, à l’arrière du
dossier. Les ancrages ISOFIX sontsitués entre le coussin et le dossier du
siège et portent le logo ISOFIX. Lors de l’installation, les connecteurs
CRS ISOFIX doivent être engagés dans
les ancrages ISOFIX du véhicule (vous
devez entendre un CLIC, surveiller
l’apparition d’indicateurs visuels sur le
CRS et procéder à une vérification
supplémentaire en tirant sur lesconnecteurs).Un CRS ayant reçu l’approbation
universelle de l’ECE-R 44 doit également
être fixé avec une sangle d’ancrage
supérieure raccordée au point d’ancrage
de sangle supérieure correspondant
dans le dossier.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installationdu siège ISOFIX.
OXM039036
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège
incliné au deuxième cran par
rapport à la position normalement
enclenchée.
AVERTISSEMENT
Lorsque l’on utilise le système « ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siègearrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sanglede la ceinture doit être rétractée
derrière le système de retenue pour
enfant pour empêcher celui-cid’attraper les ceintures non
rétractées. Les verrous ou attaches
métalliques non verrouilléspeuvent conduire l’enfant àatteindre les ceintures non
rétractées, ce qui peut provoquer
une strangulation et une blessure
grave ou mortelle de l’enfantinstallé dans son système de
retenue.

Système de sécurité de votre véhicule
40
3

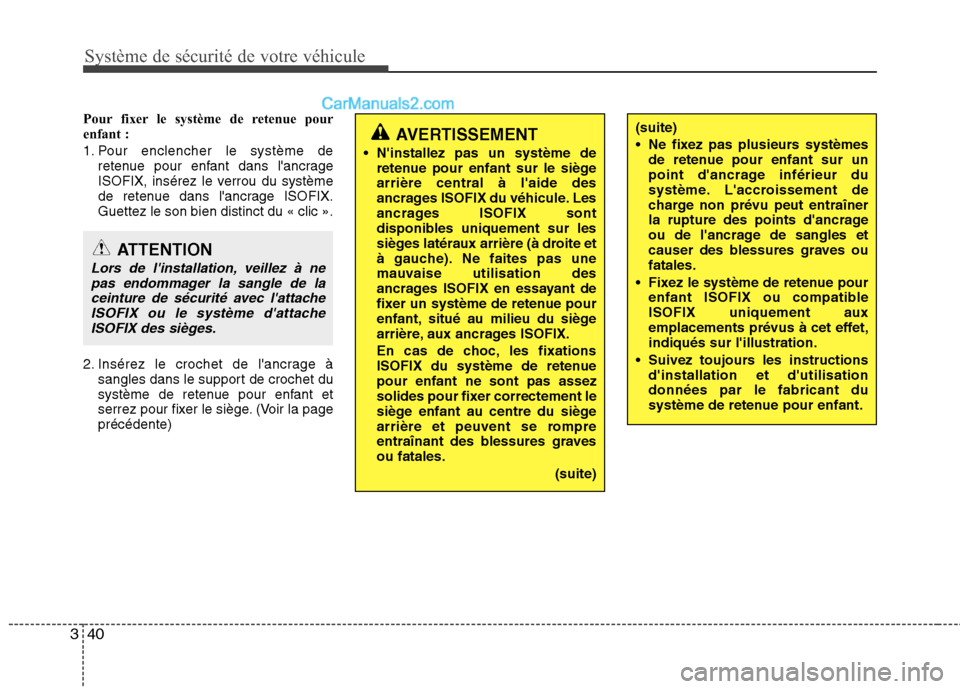

Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la pageprécédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de laceinture de sécurité avec l'attacheISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
N'installez pas un système de retenue pour enfant sur le siège arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenuepour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures gravesou fatales.
(suite)(suite)
Ne fixez pas plusieurs systèmesde retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves oufatales.
Fixez le système de retenue pour enfant ISOFIX ou compatibleISOFIX uniquement aux
emplacements prévus à cet effet,indiqués sur l'illustration.
Suivez toujours les instructions d'installation et d'utilisationdonnées par le fabricant du
système de retenue pour enfant.

341
Système de sécurité de votre véhicule

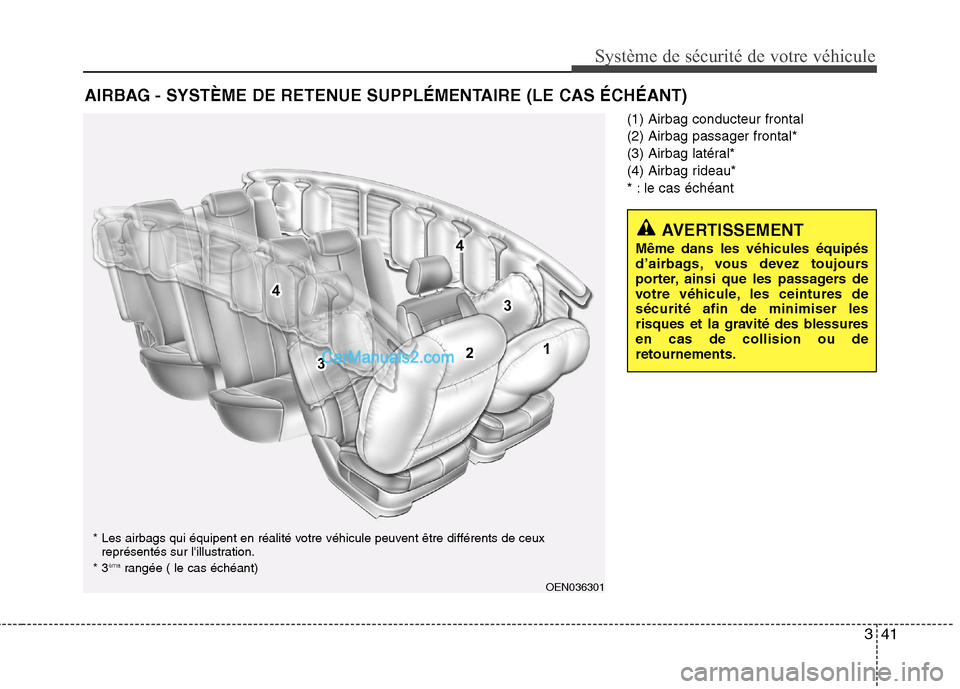

(1) Airbag conducteur frontal (2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures desécurité afin de minimiser les
risques et la gravité des blessuresen cas de collision ou deretournements.
OEN036301
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.
* 3 èma
rangée ( le cas échéant)

Système de sécurité de votre véhicule
42
3

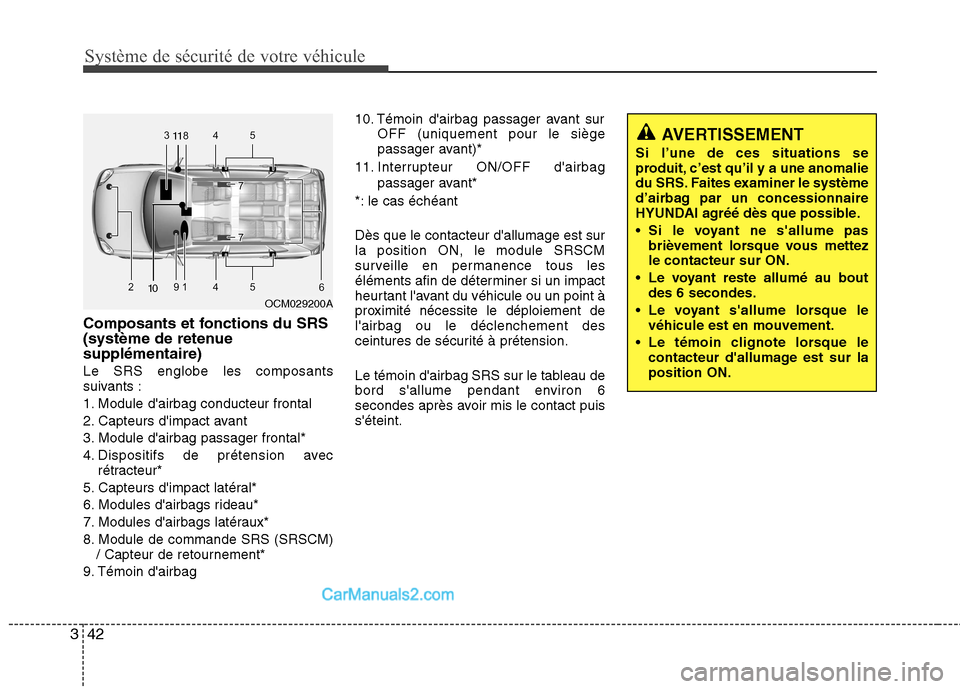

Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Capteurs d'impact avant
3. Module d'airbag passager frontal*
4. Dispositifs de prétension avec
rétracteur*
5. Capteurs d'impact latéral*
6. Modules d'airbags rideau*
7. Modules d'airbags latéraux*
8. Module de commande SRS (SRSCM) / Capteur de retournement*
9. Témoin d'airbag 10. Témoin d'airbag passager avant sur
OFF (uniquement pour le siège
passager avant)*
11. Interrupteur ON/OFF d'airbag passager avant*
*: le cas échéant Dès que le contacteur d'allumage est sur la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement del'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Le témoin d'airbag SRS sur le tableau de
bord s'allume pendant environ 6
secondes après avoir mis le contact puiss'éteint.
AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Faites examiner le système
d’airbag par un concessionnaire
HYUNDAI agréé dès que possible.
Si le voyant ne s'allume pas brièvement lorsque vous mettez le contacteur sur ON.
Le voyant reste allumé au bout des 6 secondes.
Le voyant s'allume lorsque le véhicule est en mouvement.
Le témoin clignote lorsque le contacteur d'allumage est sur laposition ON.
OCM029200A
1010
1111

343
Système de sécurité de votre véhicule

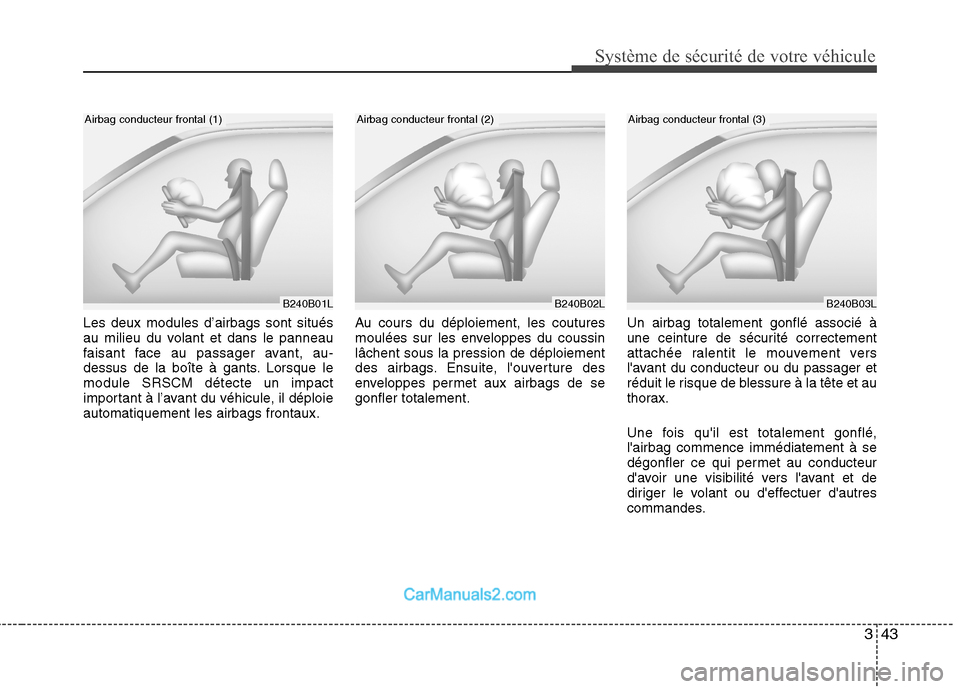

Les deux modules d’airbags sont situés
au milieu du volant et dans le panneau
faisant face au passager avant, au-
dessus de la boîte à gants. Lorsque lemodule SRSCM détecte un impact
important à l’avant du véhicule, il déploieautomatiquement les airbags frontaux.Au cours du déploiement, les coutures
moulées sur les enveloppes du coussinlâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de segonfler totalement.
Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B01L
Airbag conducteur frontal (1)
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)

Système de sécurité de votre véhicule
44
3

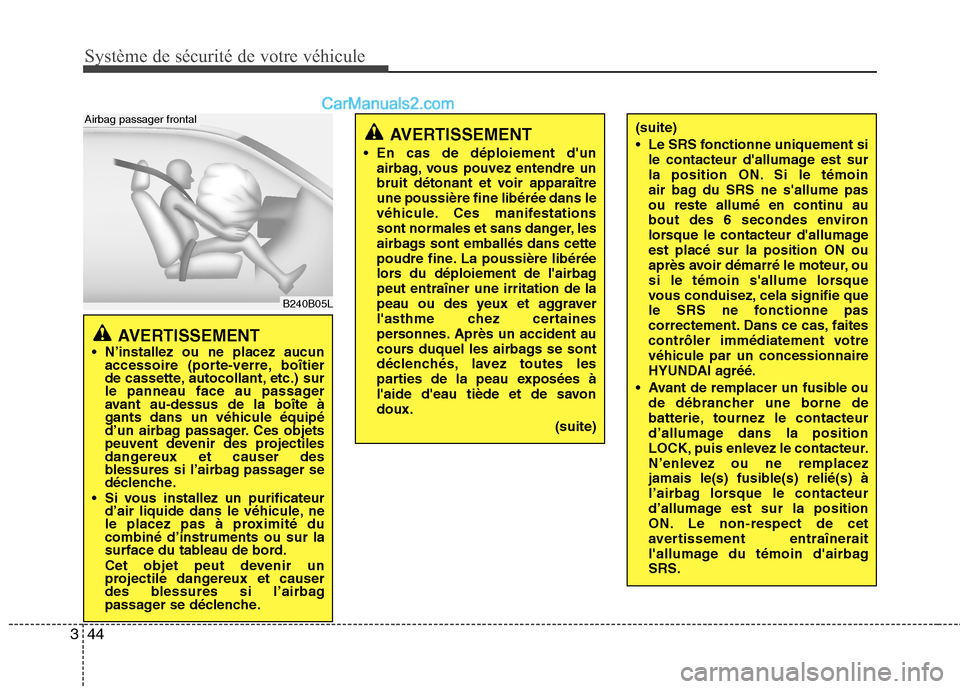

AVERTISSEMENT
N’installez ou ne placez aucun accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte àgants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
Si vous installez un purificateur d’air liquide dans le véhicule, ne
le placez pas à proximité ducombiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal
AVERTISSEMENT
En cas de déploiement d'un airbag, vous pouvez entendre un
bruit détonant et voir apparaîtreune poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbagpeut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savondoux.
(suite)(suite)
Le SRS fonctionne uniquement sile contacteur d'allumage est sur
la position ON. Si le témoin
air bag du SRS ne s'allume pas
ou reste allumé en continu au
bout des 6 secondes environ
lorsque le contacteur d'allumageest placé sur la position ON ou
après avoir démarré le moteur, ou
si le témoin s'allume lorsque
vous conduisez, cela signifie que
le SRS ne fonctionne pas
correctement. Dans ce cas, faites
contrôler immédiatement votrevéhicule par un concessionnaire
HYUNDAI agréé.
Avant de remplacer un fusible ou de débrancher une borne de
batterie, tournez le contacteur
d’allumage dans la position
LOCK, puis enlevez le contacteur.
N’enlevez ou ne remplacez
jamais le(s) fusible(s) relié(s) à
l’airbag lorsque le contacteur
d’allumage est sur la position
ON. Le non-respect de cet
avertissement entraînerait
l'allumage du témoin d'airbagSRS.

345
Système de sécurité de votre véhicule

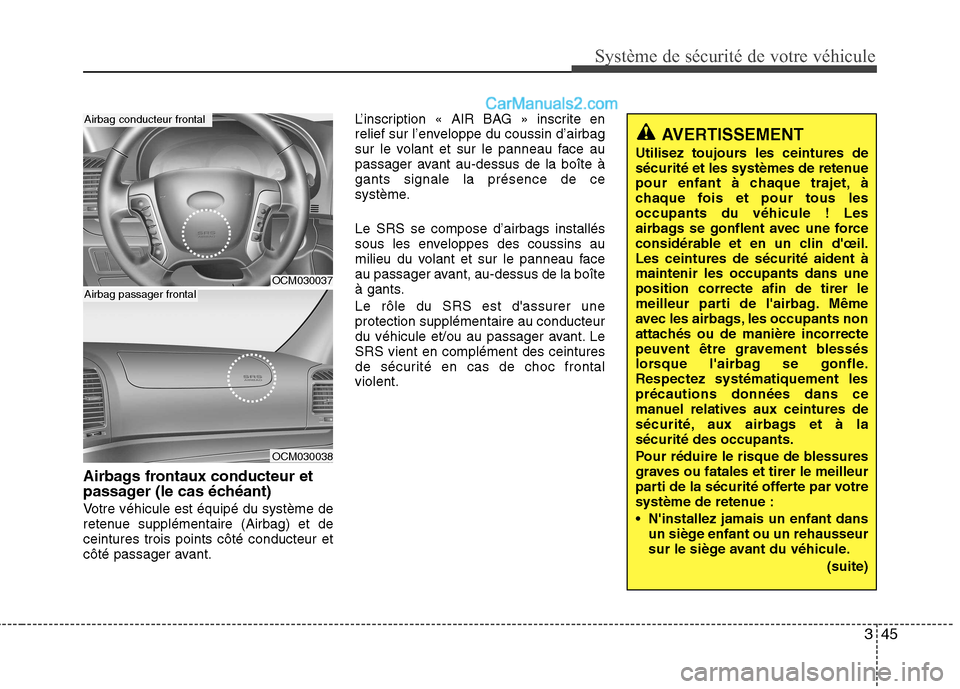

Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé du système de
retenue supplémentaire (Airbag) et deceintures trois points côté conducteur et
côté passager avant.L’inscription « AIR BAG » inscrite en
relief sur l’enveloppe du coussin d’airbag
sur le volant et sur le panneau face au
passager avant au-dessus de la boîte àgants signale la présence de ce
système. Le SRS se compose d’airbags installés
sous les enveloppes des coussins au
milieu du volant et sur le panneau face
au passager avant, au-dessus de la boîte
à gants. Le rôle du SRS est d'assurer une protection supplémentaire au conducteur
du véhicule et/ou au passager avant. LeSRS vient en complément des ceintures
de sécurité en cas de choc frontalviolent.
OCM030037
OCM030038
Airbag conducteur frontal
Airbag passager frontal
AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous lesoccupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.Les ceintures de sécurité aident àmaintenir les occupants dans uneposition correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.Respectez systématiquement lesprécautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à lasécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
N'installez jamais un enfant dans un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(suite)

Système de sécurité de votre véhicule
46
3

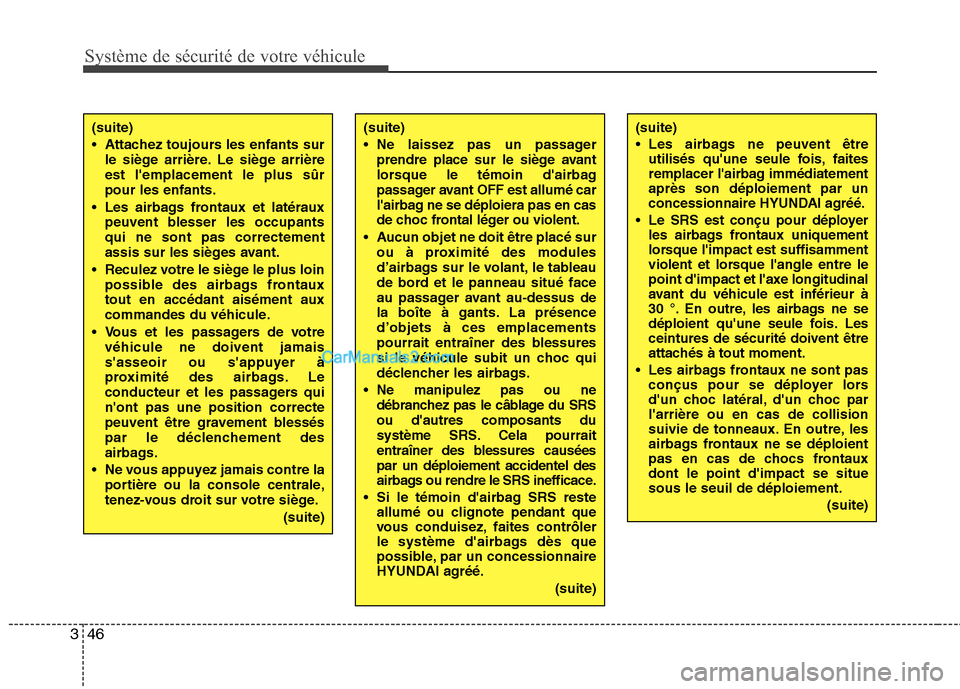

(suite)
Attachez toujours les enfants sur
le siège arrière. Le siège arrière est l'emplacement le plus sûrpour les enfants.
Les airbags frontaux et latéraux peuvent blesser les occupantsqui ne sont pas correctement
assis sur les sièges avant.
Reculez votre le siège le plus loin possible des airbags frontauxtout en accédant aisément aux
commandes du véhicule.
Vous et les passagers de votre véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers quin'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
Ne vous appuyez jamais contre la portière ou la console centrale,
tenez-vous droit sur votre siège.
(suite)(suite)
Ne laissez pas un passagerprendre place sur le siège avant
lorsque le témoin d'airbag
passager avant OFF est allumé car
l'airbag ne se déploiera pas en cas
de choc frontal léger ou violent.
Aucun objet ne doit être placé sur ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présenced’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
Ne manipulez pas ou ne débranchez pas le câblage du SRSou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causéespar un déploiement accidentel des
airbags ou rendre le SRS inefficace.
Si le témoin d'airbag SRS reste allumé ou clignote pendant que
vous conduisez, faites contrôler
le système d'airbags dès que
possible, par un concessionnaire
HYUNDAI agréé.
(suite)(suite)
Les airbags ne peuvent êtreutilisés qu'une seule fois, faites
remplacer l'airbag immédiatementaprès son déploiement par un
concessionnaire HYUNDAI agréé.
Le SRS est conçu pour déployer les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Lesceintures de sécurité doivent être
attachés à tout moment.
Les airbags frontaux ne sont pas conçus pour se déployer lors
d'un choc latéral, d'un choc parl'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontauxdont le point d'impact se situesous le seuil de déploiement.
(suite)
