2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Entretien
12
7

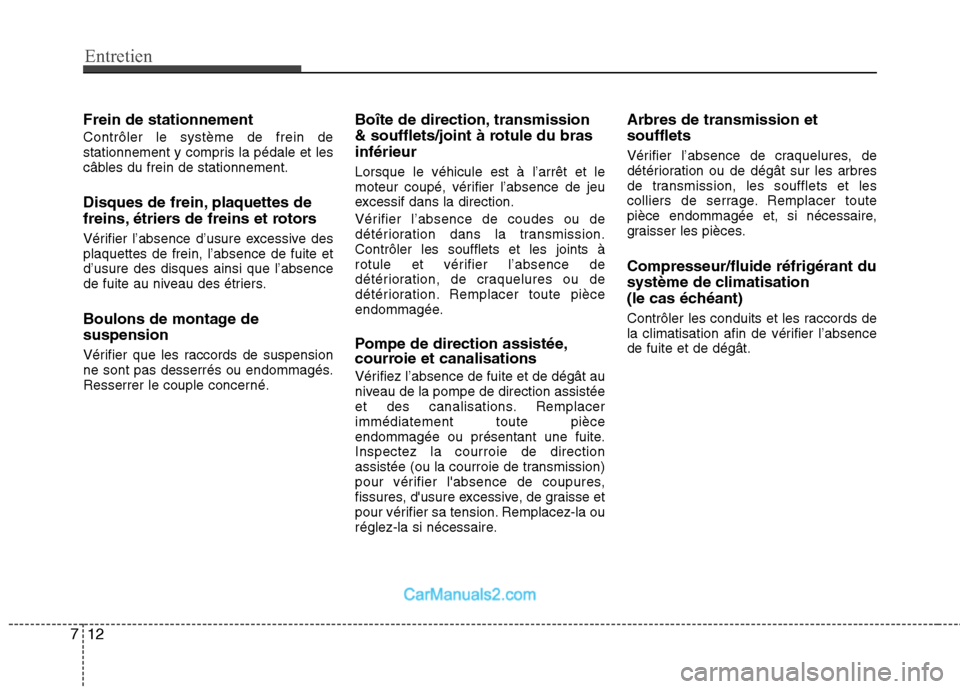

Frein de stationnement Contrôler le système de frein de
stationnement y compris la pédale et les
câbles du frein de stationnement.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des plaquettes de frein, l’absence de fuite etd’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Boulons de montage de suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné. Boîte de direction, transmission
& soufflets/joint à rotule du brasinférieur Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacerimmédiatement toute pièce
endommagée ou présentant une fuite.Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.Arbres de transmission et soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces. Compresseur/fluide réfrigérant du
système de climatisation
(le cas échéant)
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absencede fuite et de dégât.

713
Entretien

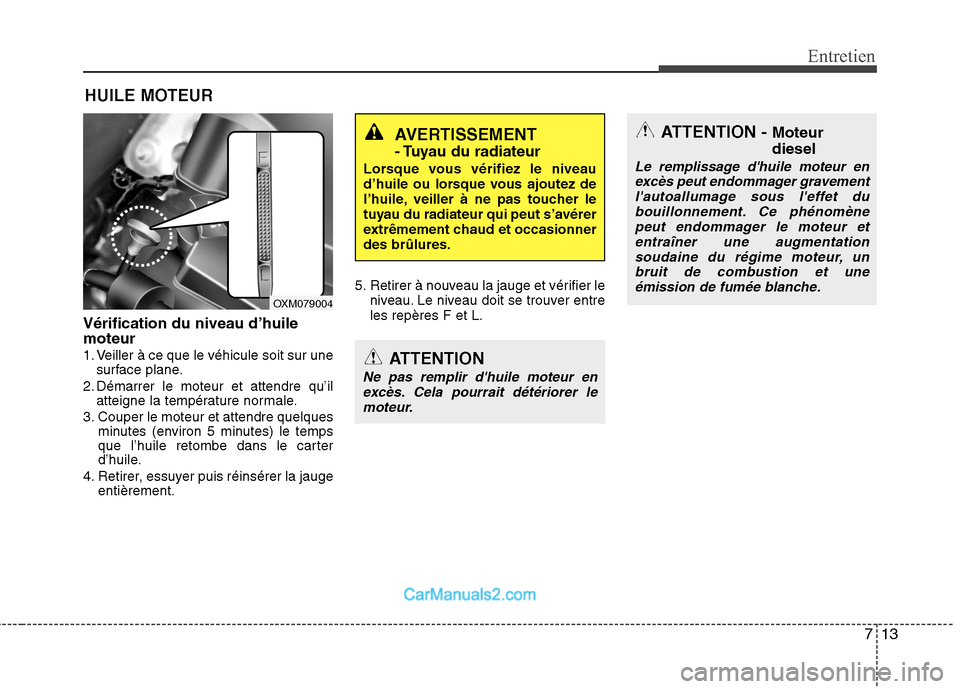

HUILE MOTEUR
Vérification du niveau d’huile moteur
1. Veiller à ce que le véhicule soit sur une surface plane.
2. Démarrer le moteur et attendre qu’il atteigne la température normale.
3. Couper le moteur et attendre quelques minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.
4. Retirer, essuyer puis réinsérer la jauge entièrement. 5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau doit se trouver entre les repères F et L.
AVERTISSEMENT
- Tuyau du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionnerdes brûlures.
ATTENTION
Ne pas remplir d'huile moteur en excès. Cela pourrait détériorer lemoteur.
OXM079004
ATTENTION - Moteur diesel
Le remplissage d'huile moteur en
excès peut endommager gravement
l'autoallumage sous l'effet dubouillonnement. Ce phénomènepeut endommager le moteur etentraîner une augmentation
soudaine du régime moteur, unbruit de combustion et une émission de fumée blanche.

Entretien
14
7

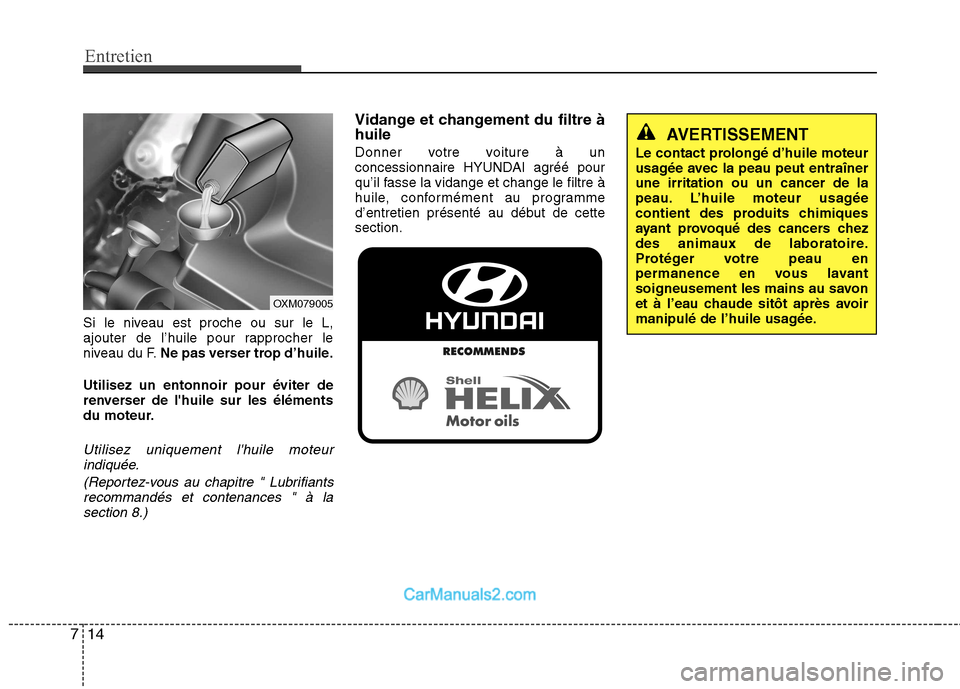

Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F. Ne pas verser trop d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur indiquée.
(Reportez-vous au chapitre " Lubrifiantsrecommandés et contenances " à la
section 8.)
Vidange et changement du filtre àhuile
Donner votre voiture à un
concessionnaire HYUNDAI agréé pour
qu’il fasse la vidange et change le filtre à
huile, conformément au programme
d’entretien présenté au début de cettesection.
AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraînerune irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.
OXM079005

715
Entretien

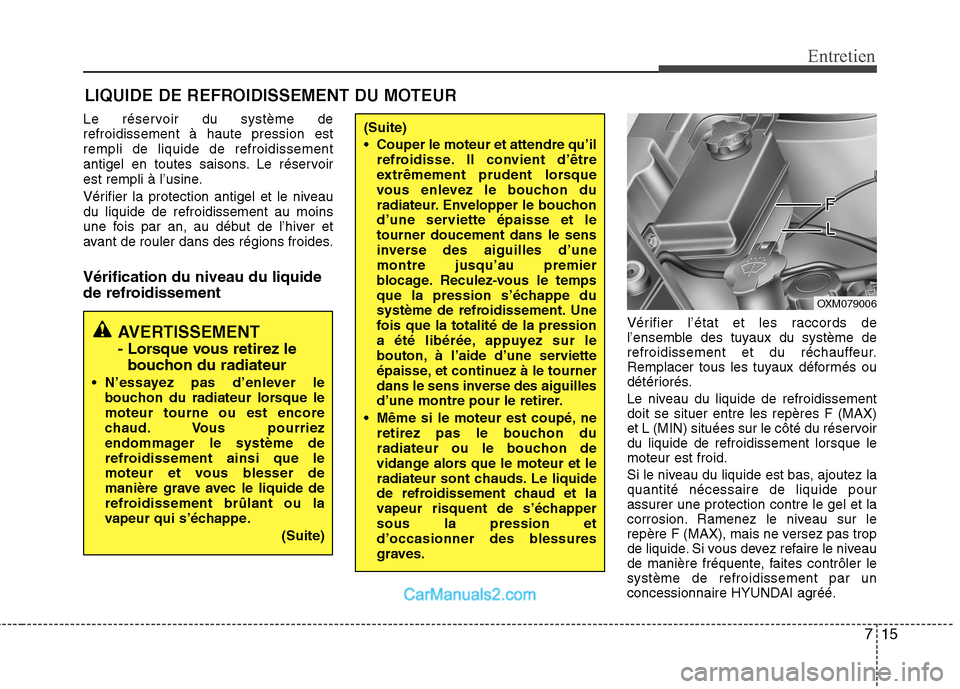

LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le réservoir du système de refroidissement à haute pression estrempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides. Vérification du niveau du liquide
de refroidissement
Vérifier l’état et les raccords de
l’ensemble des tuyaux du système de
refroidissement et du réchauffeur.
Remplacer tous les tuyaux déformés ou
détériorés.
Le niveau du liquide de refroidissement doit se situer entre les repères F (MAX)
et L (MIN) situées sur le côté du réservoirdu liquide de refroidissement lorsque lemoteur est froid.
Si le niveau du liquide est bas, ajoutez la quantité nécessaire de liquide pourassurer une protection contre le gel et la
corrosion. Ramenez le niveau sur le
repère F (MAX), mais ne versez pas trop
de liquide. Si vous devez refaire le niveau
de manière fréquente, faites contrôler lesystème de refroidissement par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Lorsque vous retirez lebouchon du radiateur
N’essayez pas d’enlever le bouchon du radiateur lorsque le moteur tourne ou est encore
chaud. Vous pourriez
endommager le système de
refroidissement ainsi que le
moteur et vous blesser de
manière grave avec le liquide de
refroidissement brûlant ou la
vapeur qui s’échappe.
(Suite)
(Suite)
Couper le moteur et attendre qu’ilrefroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et letourner doucement dans le sens
inverse des aiguilles d’unemontre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
Même si le moteur est coupé, ne retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échappersous la pression et
d’occasionner des blessures
graves.
OXM079006

Entretien
16
7
G070101AUN

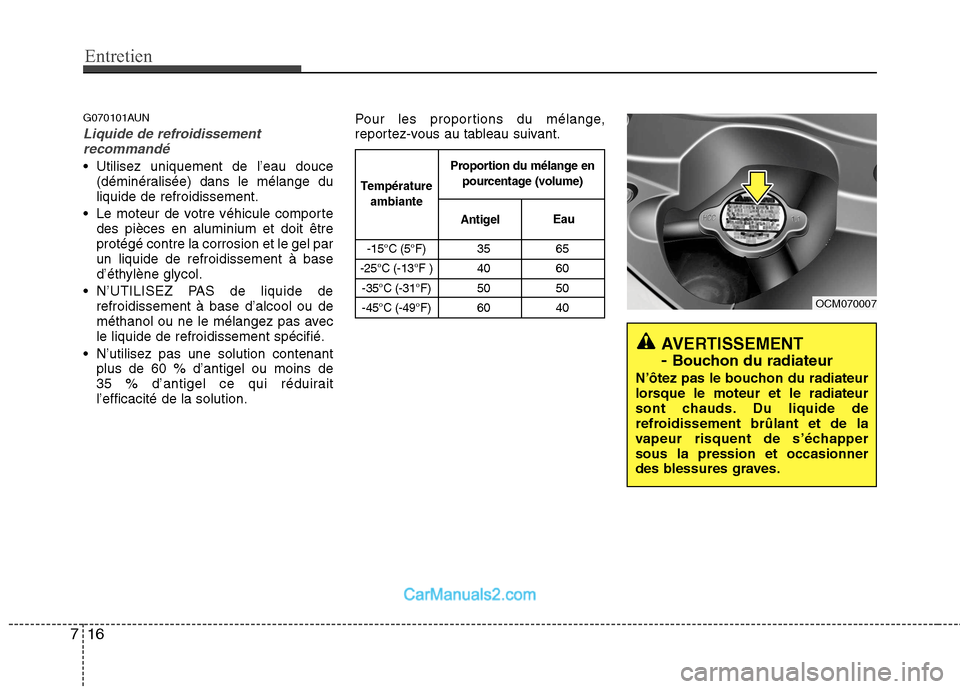

Liquide de refroidissement
recommandé
Utilisez uniquement de l’eau douce (déminéralisée) dans le mélange du liquide de refroidissement.
Le moteur de votre véhicule comporte des pièces en aluminium et doit êtreprotégé contre la corrosion et le gel parun liquide de refroidissement à base
d’éthylène glycol.
N’UTILISEZ PAS de liquide de refroidissement à base d’alcool ou de
méthanol ou ne le mélangez pas avecle liquide de refroidissement spécifié.
N’utilisez pas une solution contenant plus de 60 % d’antigel ou moins de
35 % d’antigel ce qui réduiraitl’efficacité de la solution. Pour les proportions du mélange,
reportez-vous au tableau suivant.
-15°C (5°F) 35 65
-25°C (-13°F ) 40 60 -35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Température ambiante Proportion du mélange en
pourcentage (volume)
Antigel Eau
AVERTISSEMENT -
Bouchon du radiateur
N’ôtez pas le bouchon du radiateur
lorsque le moteur et le radiateur
sont chauds. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échappersous la pression et occasionner
des blessures graves.
OCM070007

717
Entretien

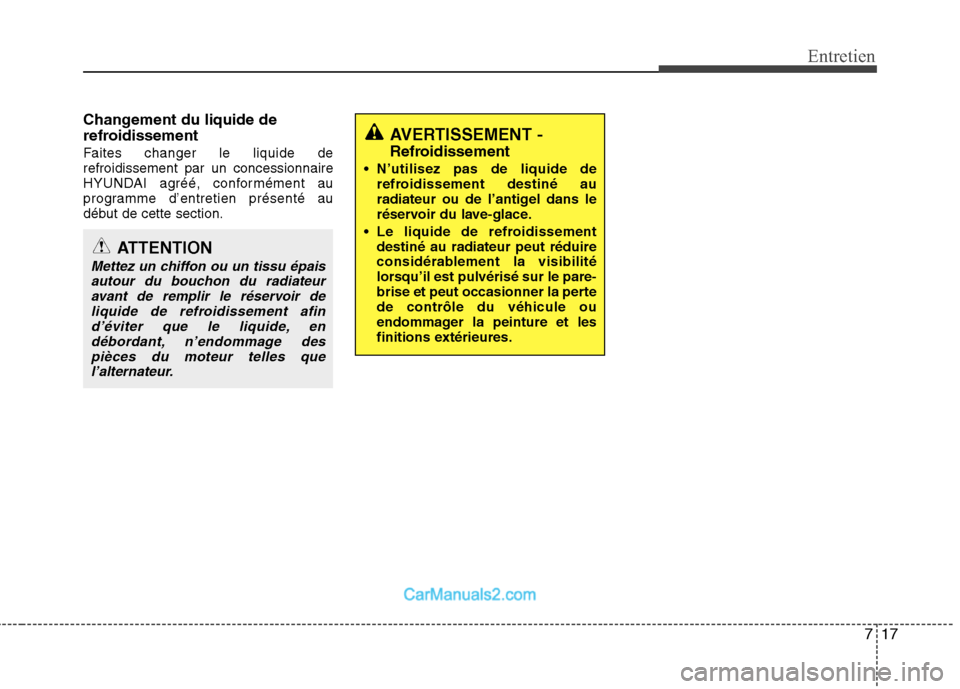

Changement du liquide de
refroidissement
Faites changer le liquide de refroidissement par un concessionnaire
HYUNDAI agréé, conformément au
programme d’entretien présenté au
début de cette section.
AVERTISSEMENT -
Refroidissement
N’utilisez pas de liquide de refroidissement destiné au
radiateur ou de l’antigel dans le
réservoir du lave-glace.
Le liquide de refroidissement destiné au radiateur peut réduire
considérablement la visibilité
lorsqu’il est pulvérisé sur le pare-
brise et peut occasionner la pertede contrôle du véhicule ou
endommager la peinture et les
finitions extérieures.
ATTENTION
Mettez un chiffon ou un tissu épais
autour du bouchon du radiateuravant de remplir le réservoir de
liquide de refroidissement afind’éviter que le liquide, endébordant, n’endommage despièces du moteur telles que
l’alternateur.

Entretien
18
7

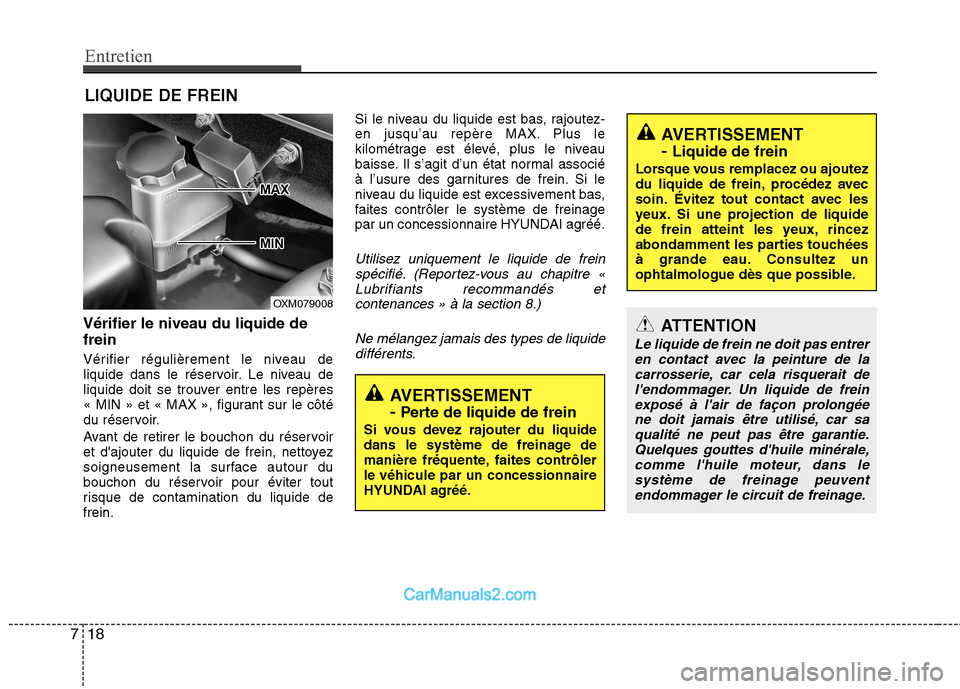

LIQUIDE DE FREIN
Vérifier le niveau du liquide de frein
Vérifier régulièrement le niveau de
liquide dans le réservoir. Le niveau de
liquide doit se trouver entre les repères
« MIN » et « MAX », figurant sur le côté
du réservoir.
Avant de retirer le bouchon du réservoir
et d'ajouter du liquide de frein, nettoyez
soigneusement la surface autour du
bouchon du réservoir pour éviter tout
risque de contamination du liquide defrein. Si le niveau du liquide est bas, rajoutez-
en jusqu’au repère MAX. Plus le
kilométrage est élevé, plus le niveau
baisse. Il s’agit d’un état normal associé
à l’usure des garnitures de frein. Si le
niveau du liquide est excessivement bas,
faites contrôler le système de freinage
par un concessionnaire HYUNDAI agréé.
Utilisez uniquement le liquide de frein
spécifié. (Reportez-vous au chapitre «
Lubrifiants recommandés et contenances » à la section 8.)
Ne mélangez jamais des types de liquidedifférents.
AVERTISSEMENT - Perte de liquide de frein
Si vous devez rajouter du liquide
dans le système de freinage de
manière fréquente, faites contrôlerle véhicule par un concessionnaire
HYUNDAI agréé.
AVERTISSEMENT - Liquide de frein
Lorsque vous remplacez ou ajoutez
du liquide de frein, procédez avec
soin. Évitez tout contact avec les
yeux. Si une projection de liquide
de frein atteint les yeux, rincez
abondamment les parties touchées
à grande eau. Consultez un
ophtalmologue dès que possible.
ATTENTION
Le liquide de frein ne doit pas entrer en contact avec la peinture de lacarrosserie, car cela risquerait de
l'endommager. Un liquide de freinexposé à l'air de façon prolongée ne doit jamais être utilisé, car saqualité ne peut pas être garantie.
Quelques gouttes d'huile minérale,comme l'huile moteur, dans le système de freinage peuventendommager le circuit de freinage.
OXM079008

719
Entretien

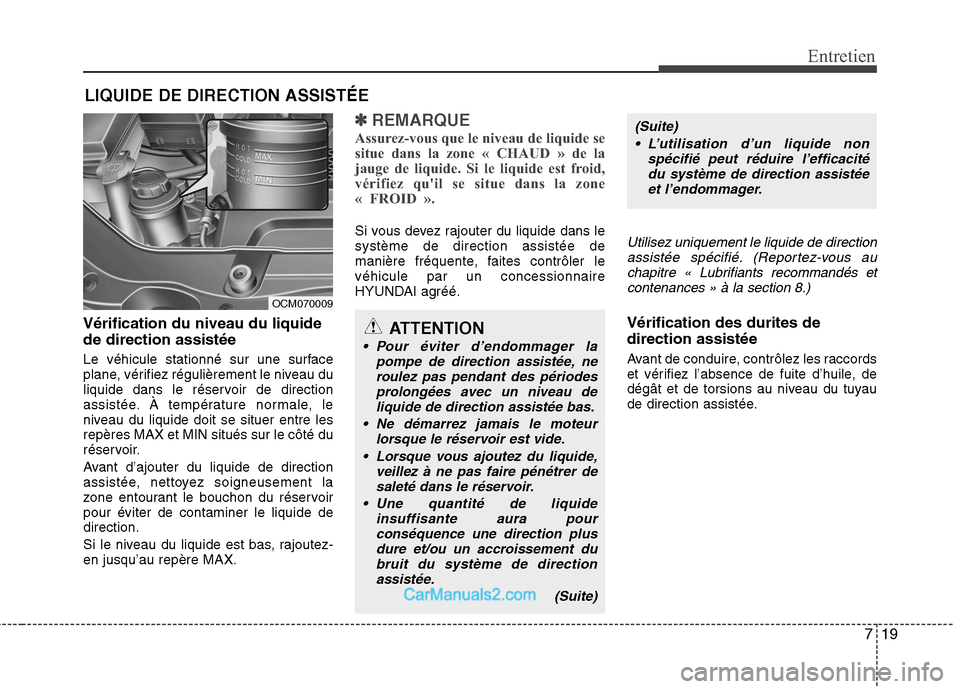

LIQUIDE DE DIRECTION ASSISTÉE
Vérification du niveau du liquide de direction assistée
Le véhicule stationné sur une surface
plane, vérifiez régulièrement le niveau du
liquide dans le réservoir de direction
assistée. À température normale, le
niveau du liquide doit se situer entre lesrepères MAX et MIN situés sur le côté du
réservoir.
Avant d’ajouter du liquide de direction
assistée, nettoyez soigneusement la
zone entourant le bouchon du réservoirpour éviter de contaminer le liquide dedirection.
Si le niveau du liquide est bas, rajoutez- en jusqu’au repère MAX.
✽✽ REMARQUE
Assurez-vous que le niveau de liquide se
situe dans la zone « CHAUD » de la
jauge de liquide. Si le liquide est froid,
vérifiez qu'il se situe dans la zone
« FROID ».
Si vous devez rajouter du liquide dans le système de direction assistée de
manière fréquente, faites contrôler levéhicule par un concessionnaire
HYUNDAI agréé.Utilisez uniquement le liquide de direction assistée spécifié. (Reportez-vous auchapitre « Lubrifiants recommandés et contenances » à la section 8.)
Vérification des durites de direction assistée
Avant de conduire, contrôlez les raccords
et vérifiez l’absence de fuite d’huile, de
dégât et de torsions au niveau du tuyau
de direction assistée.ATTENTION
Pour éviter d’endommager la pompe de direction assistée, ne
roulez pas pendant des périodesprolongées avec un niveau deliquide de direction assistée bas.
Ne démarrez jamais le moteur lorsque le réservoir est vide.
Lorsque vous ajoutez du liquide, veillez à ne pas faire pénétrer desaleté dans le réservoir.
Une quantité de liquide insuffisante aura pour
conséquence une direction plusdure et/ou un accroissement dubruit du système de direction assistée.
(Suite)
(Suite) L’utilisation d’un liquide non spécifié peut réduire l’efficacitédu système de direction assistéeet l’endommager.
OCM070009
