2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Conduire votre véhicule
72
5

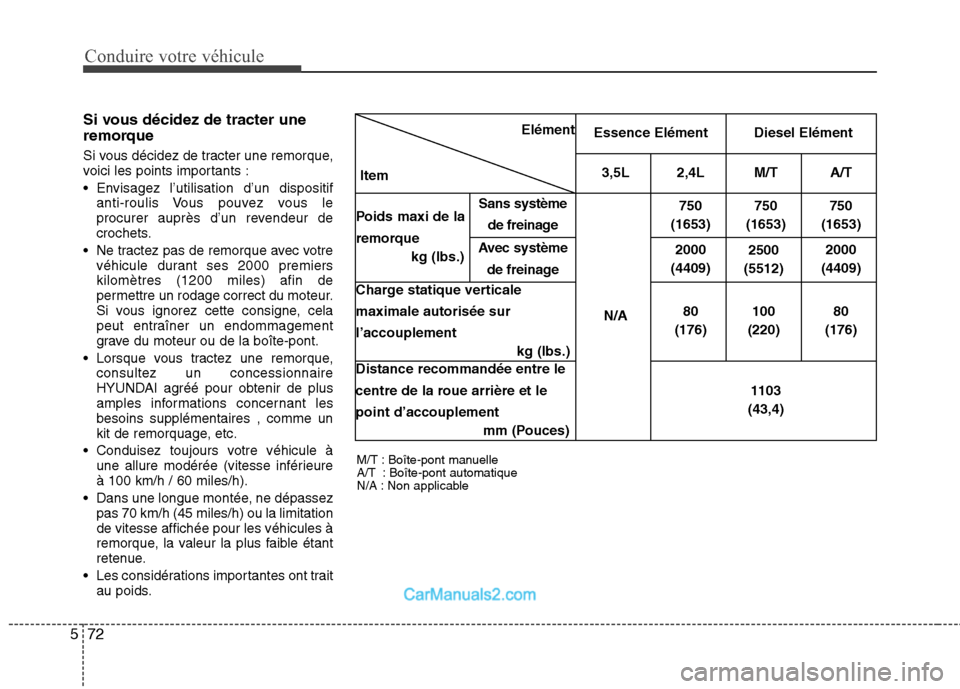

Si vous décidez de tracter une
remorque
Si vous décidez de tracter une remorque,
voici les points importants :
Envisagez l’utilisation d’un dispositif
anti-roulis Vous pouvez vous le
procurer auprès d’un revendeur de
crochets.
Ne tractez pas de remorque avec votre véhicule durant ses 2000 premierskilomètres (1200 miles) afin de
permettre un rodage correct du moteur.
Si vous ignorez cette consigne, cela
peut entraîner un endommagement
grave du moteur ou de la boîte-pont.
Lorsque vous tractez une remorque, consultez un concessionnaire
HYUNDAI agréé pour obtenir de plus
amples informations concernant lesbesoins supplémentaires , comme un
kit de remorquage, etc.
Conduisez toujours votre véhicule à une allure modérée (vitesse inférieureà 100 km/h / 60 miles/h).
Dans une longue montée, ne dépassez pas 70 km/h (45 miles/h) ou la limitationde vitesse affichée pour les véhicules à
remorque, la valeur la plus faible étant
retenue.
Les considérations importantes ont trait au poids. M/T : Boîte-pont manuelle
A/T : Boîte-pont automatique
N/A : Non applicableElément
Item Essence Elément Diesel Elément
3,5L 2,4L M/T A/T
Poids maxi de la
remorque kg (Ibs.) Sans système
de freinage
N/A750
(1653) 750
(1653) 750
(1653)
Avec système de freinage 2000
(4409) 2500
(5512) 2000
(4409)
Charge statique verticalemaximale autorisée surl’accouplement kg (Ibs.) 80
(176) 100
(220) 80
(176)
Distance recommandée entre le
centre de la roue arrière et lepoint d’accouplement mm (Pouces) 1103
(43,4)

573
Conduire votre véhicule

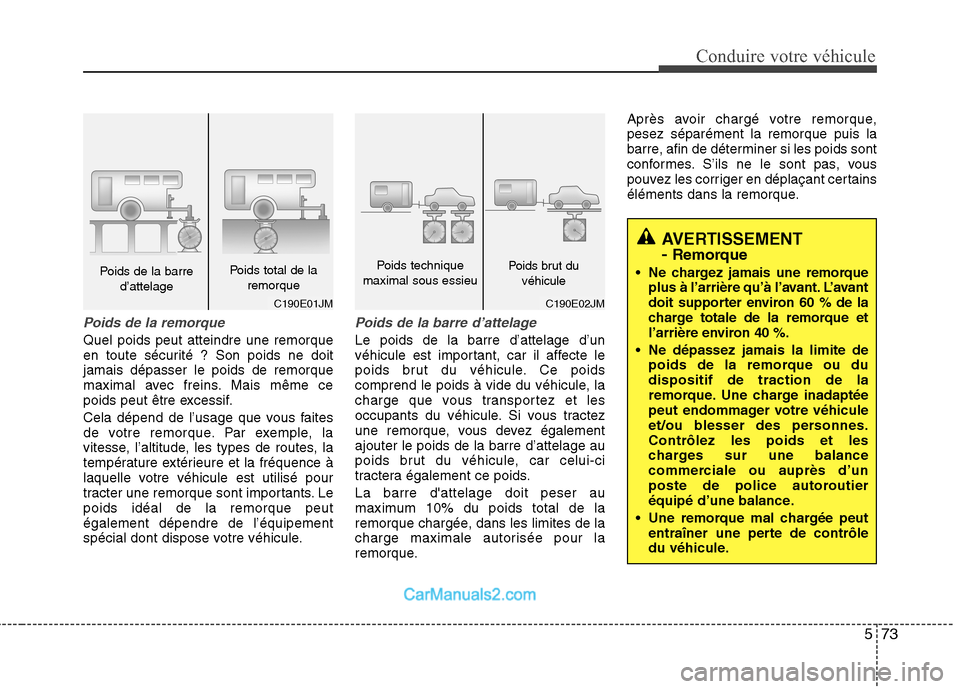

Poids de la remorque
Quel poids peut atteindre une remorque
en toute sécurité ? Son poids ne doitjamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Lepoids idéal de la remorque peutégalement dépendre de l’équipement
spécial dont dispose votre véhicule.
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids
comprend le poids à vide du véhicule, la
charge que vous transportez et les
occupants du véhicule. Si vous tractez
une remorque, vous devez égalementajouter le poids de la barre d’attelage au
poids brut du véhicule, car celui-ci
tractera également ce poids. La barre d'attelage doit peser au
maximum 10% du poids total de la
remorque chargée, dans les limites de la
charge maximale autorisée pour la
remorque.Après avoir chargé votre remorque,pesez séparément la remorque puis la
barre, afin de déterminer si les poids sont
conformes. S’ils ne le sont pas, vous
pouvez les corriger en déplaçant certains
éléments dans la remorque.
C190E01JM
Poids de la barre
d’attelage Poids total de la
remorque
AVERTISSEMENT - Remorque
Ne chargez jamais une remorque plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
Ne dépassez jamais la limite de poids de la remorque ou dudispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
Une remorque mal chargée peut entraîner une perte de contrôle
du véhicule.
C190E02JM
Poids technique
maximal sous essieuPoids brut du véhicule

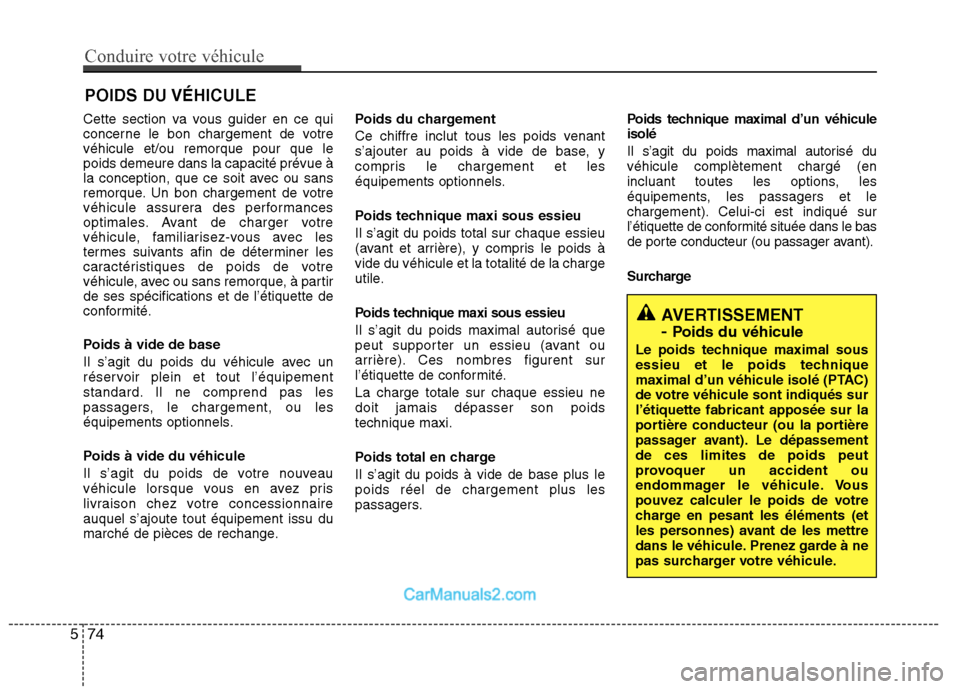

Cette section va vous guider en ce qui
concerne le bon chargement de votrevéhicule et/ou remorque pour que lepoids demeure dans la capacité prévue à
la conception, que ce soit avec ou sans
remorque. Un bon chargement de votre
véhicule assurera des performances
optimales. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants afin de déterminer les
caractéristiques de poids de votre
véhicule, avec ou sans remorque, à partirde ses spécifications et de l’étiquette de
conformité.
Poids à vide de base
Il s’agit du poids du véhicule avec un
réservoir plein et tout l’équipement
standard. Il ne comprend pas les
passagers, le chargement, ou les
équipements optionnels.
Poids à vide du véhicule
Il s’agit du poids de votre nouveau
véhicule lorsque vous en avez pris
livraison chez votre concessionnaireauquel s’ajoute tout équipement issu du
marché de pièces de rechange.Poids du chargement
Ce chiffre inclut tous les poids venant
s’ajouter au poids à vide de base, y
compris le chargement et les
équipements optionnels.
Poids technique maxi sous essieu Il s’agit du poids total sur chaque essieu
(avant et arrière), y compris le poids àvide du véhicule et la totalité de la charge
utile.
Poids technique maxi sous essieu
Il s’agit du poids maximal autorisé que
peut supporter un essieu (avant ou
arrière). Ces nombres figurent sur
l’étiquette de conformité. La charge totale sur chaque essieu ne doit jamais dépasser son poidstechnique maxi.
Poids total en charge Il s’agit du poids à vide de base plus le poids réel de chargement plus les
passagers.
Poids technique maximal d’un véhiculeisolé
Il s’agit du poids maximal autorisé du véhicule complètement chargé (en
incluant toutes les options, les
équipements, les passagers et le
chargement). Celui-ci est indiqué sur
l’étiquette de conformité située dans le bas
de porte conducteur (ou passager avant).
Surcharge
POIDS DU VÉHICULEAVERTISSEMENT -
Poids du véhicule
Le poids technique maximal sous
essieu et le poids technique
maximal d’un véhicule isolé (PTAC)
de votre véhicule sont indiqués surl’étiquette fabricant apposée sur la
portière conducteur (ou la portière
passager avant). Le dépassementde ces limites de poids peut
provoquer un accident ou
endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les éléments (et
les personnes) avant de les mettre
dans le véhicule. Prenez garde à ne
pas surcharger votre véhicule.
574
Conduire votre véhicule

6

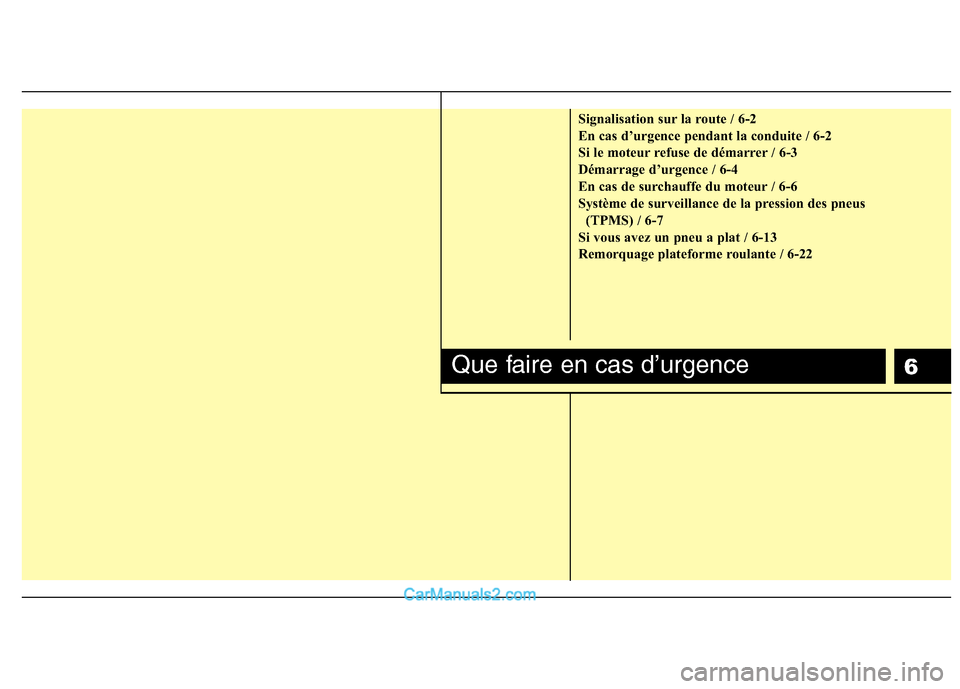

Signalisation sur la route / 6-2
En cas d’urgence pendant la conduite / 6-2
Si le moteur refuse de démarrer / 6-3
Démarrage d’urgence / 6-4
En cas de surchauffe du moteur / 6-6
Système de surveillance de la pression des pneus(TPMS) / 6-7
Si vous avez un pneu a plat / 6-13
Remorquage plateforme roulante / 6-22
Que faire en cas d’urgence

Que faire en cas d’urgence
2
6

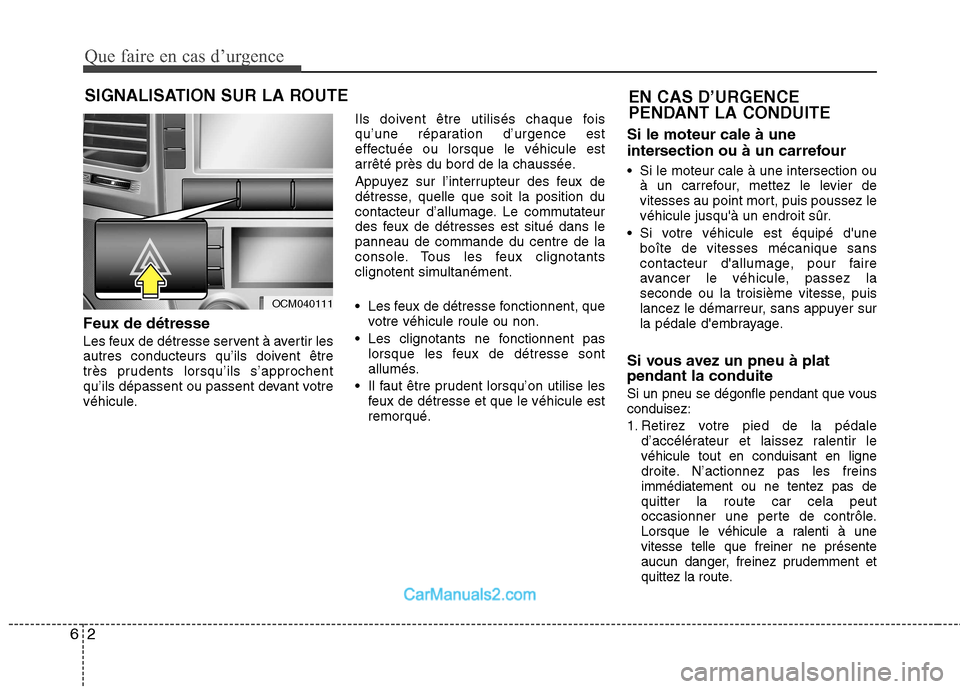

SIGNALISATION SUR LA ROUTE
Feux de détresse
Les feux de détresse servent à avertir les
autres conducteurs qu’ils doivent être
très prudents lorsqu’ils s’approchent
qu’ils dépassent ou passent devant votre
véhicule. Ils doivent être utilisés chaque fois
qu’une réparation d’urgence est
effectuée ou lorsque le véhicule est
arrêté près du bord de la chaussée.
Appuyez sur l’interrupteur des feux de
détresse, quelle que soit la position du
contacteur d’allumage. Le commutateur
des feux de détresses est situé dans lepanneau de commande du centre de la
console. Tous les feux clignotants
clignotent simultanément.
Les feux de détresse fonctionnent, que
votre véhicule roule ou non.
Les clignotants ne fonctionnent pas lorsque les feux de détresse sont
allumés.
Il faut être prudent lorsqu’on utilise les feux de détresse et que le véhicule estremorqué. Si le moteur cale à une
intersection ou à un carrefour
Si le moteur cale à une intersection ou
à un carrefour, mettez le levier de
vitesses au point mort, puis poussez le
véhicule jusqu'à un endroit sûr.
Si votre véhicule est équipé d'une boîte de vitesses mécanique sans
contacteur d'allumage, pour faire
avancer le véhicule, passez la
seconde ou la troisième vitesse, puis
lancez le démarreur, sans appuyer sur
la pédale d'embrayage.
Si vous avez un pneu à platpendant la conduite
Si un pneu se dégonfle pendant que vous conduisez:
1. Retirez votre pied de la pédale d’accélérateur et laissez ralentir le véhicule tout en conduisant en ligne
droite. N’actionnez pas les freinsimmédiatement ou ne tentez pas dequitter la route car cela peut
occasionner une perte de contrôle.
Lorsque le véhicule a ralenti à unevitesse telle que freiner ne présente
aucun danger, freinez prudemment et
quittez la route.
EN CAS D’URGENCE
PENDANT LA CONDUITE
OCM040111

63
Que faire en cas d’urgence

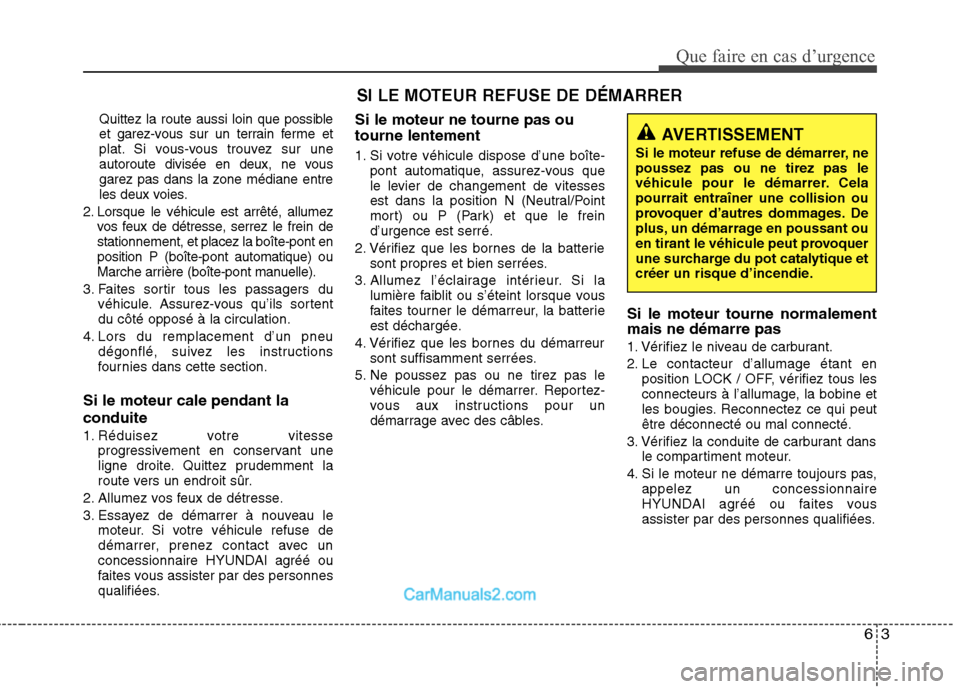

Quittez la route aussi loin que possible
et garez-vous sur un terrain ferme et
plat. Si vous-vous trouvez sur une
autoroute divisée en deux, ne vous
garez pas dans la zone médiane entre
les deux voies.
2. Lorsque le véhicule est arrêté, allumez vos feux de détresse, serrez le frein destationnement, et placez la boîte-pont enposition P (boîte-pont automatique) ou
Marche arrière (boîte-pont manuelle).
3. Faites sortir tous les passagers du véhicule. Assurez-vous qu’ils sortentdu côté opposé à la circulation.
4. Lors du remplacement d’un pneu dégonflé, suivez les instructions
fournies dans cette section.
Si le moteur cale pendant la conduite
1. Réduisez votre vitesse progressivement en conservant une
ligne droite. Quittez prudemment la
route vers un endroit sûr.
2. Allumez vos feux de détresse.
3. Essayez de démarrer à nouveau le moteur. Si votre véhicule refuse de
démarrer, prenez contact avec un
concessionnaire HYUNDAI agréé ou
faites vous assister par des personnes
qualifiées. Si le moteur ne tourne pas ou tourne lentement
1. Si votre véhicule dispose d’une boîte-
pont automatique, assurez-vous que
le levier de changement de vitesses
est dans la position N (Neutral/Point
mort) ou P (Park) et que le freind’urgence est serré.
2. Vérifiez que les bornes de la batterie sont propres et bien serrées.
3. Allumez l’éclairage intérieur. Si la lumière faiblit ou s’éteint lorsque vous
faites tourner le démarreur, la batterie
est déchargée.
4. Vérifiez que les bornes du démarreur sont suffisamment serrées.
5. Ne poussez pas ou ne tirez pas le véhicule pour le démarrer. Reportez-
vous aux instructions pour un
démarrage avec des câbles. Si le moteur tourne normalementmais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Le contacteur d’allumage étant en
position LOCK / OFF, vérifiez tous les
connecteurs à l’allumage, la bobine et
les bougies. Reconnectez ce qui peutêtre déconnecté ou mal connecté.
3. Vérifiez la conduite de carburant dans le compartiment moteur.
4. Si le moteur ne démarre toujours pas, appelez un concessionnaire
HYUNDAI agréé ou faites vous
assister par des personnes qualifiées.
SI LE MOTEUR REFUSE DE DÉMARRER
AVERTISSEMENT
Si le moteur refuse de démarrer, ne poussez pas ou ne tirez pas le
véhicule pour le démarrer. Celapourrait entraîner une collision ou
provoquer d’autres dommages. De
plus, un démarrage en poussant ou
en tirant le véhicule peut provoquer
une surcharge du pot catalytique et
créer un risque d’incendie.

Que faire en cas d’urgence
4
6

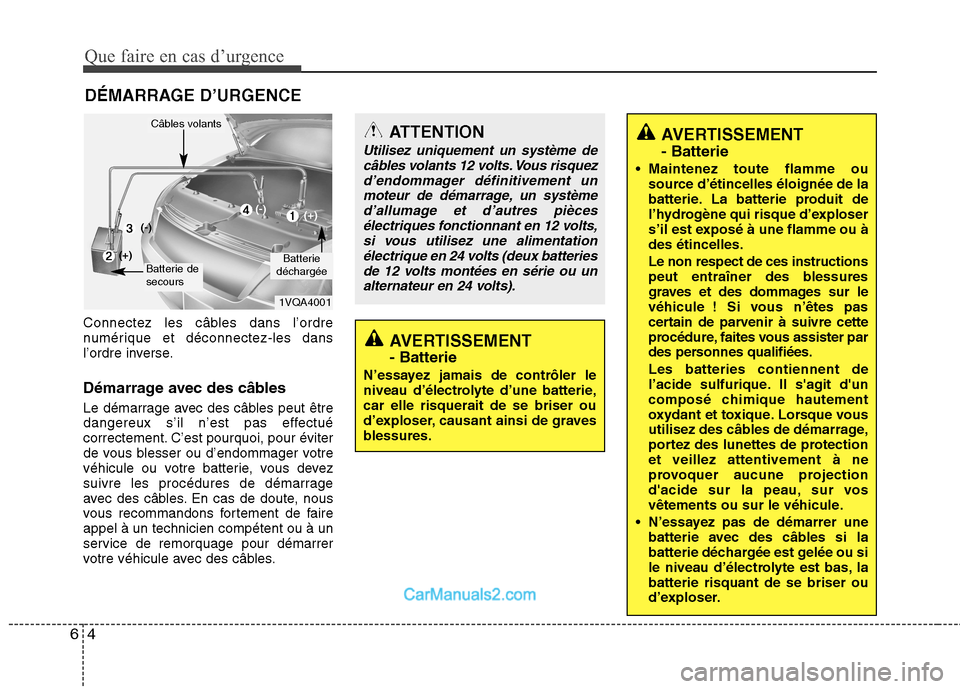

DÉMARRAGE D’URGENCE
Connectez les câbles dans l’ordre
numérique et déconnectez-les dans
l’ordre inverse.
Démarrage avec des câbles
Le démarrage avec des câbles peut être
dangereux s’il n’est pas effectué
correctement. C’est pourquoi, pour éviter
de vous blesser ou d’endommager votre
véhicule ou votre batterie, vous devez
suivre les procédures de démarrage
avec des câbles. En cas de doute, nous
vous recommandons fortement de faireappel à un technicien compétent ou à un
service de remorquage pour démarrer
votre véhicule avec des câbles.
AVERTISSEMENT - Batterie
N’essayez jamais de contrôler le
niveau d’électrolyte d’une batterie,car elle risquerait de se briser ou
d’exploser, causant ainsi de graves
blessures.
ATTENTION
Utilisez uniquement un système de câbles volants 12 volts. Vous risquez
d’endommager définitivement unmoteur de démarrage, un systèmed’allumage et d’autres pièces électriques fonctionnant en 12 volts,
si vous utilisez une alimentationélectrique en 24 volts (deux batteriesde 12 volts montées en série ou un
alternateur en 24 volts).
1VQA4001
Batterie
déchargée
Câbles volants
Batterie de secours
(-)
(+)
(+)(-)
AVERTISSEMENT - Batterie
Maintenez toute flamme ou source d’étincelles éloignée de la
batterie. La batterie produit de
l’hydrogène qui risque d’exploser
s’il est exposé à une flamme ou àdes étincelles. Le non respect de ces instructions
peut entraîner des blessures
graves et des dommages sur le
véhicule ! Si vous n’êtes pas
certain de parvenir à suivre cette
procédure, faites vous assister par
des personnes qualifiées. Les batteries contiennent de
l’acide sulfurique. Il s'agit d'un
composé chimique hautement
oxydant et toxique. Lorsque vous
utilisez des câbles de démarrage,
portez des lunettes de protectionet veillez attentivement à ne
provoquer aucune projection
d'acide sur la peau, sur vos
vêtements ou sur le véhicule.
N’essayez pas de démarrer une batterie avec des câbles si la
batterie déchargée est gelée ou si
le niveau d’électrolyte est bas, labatterie risquant de se briser ou
d’exploser.

65
Que faire en cas d’urgence

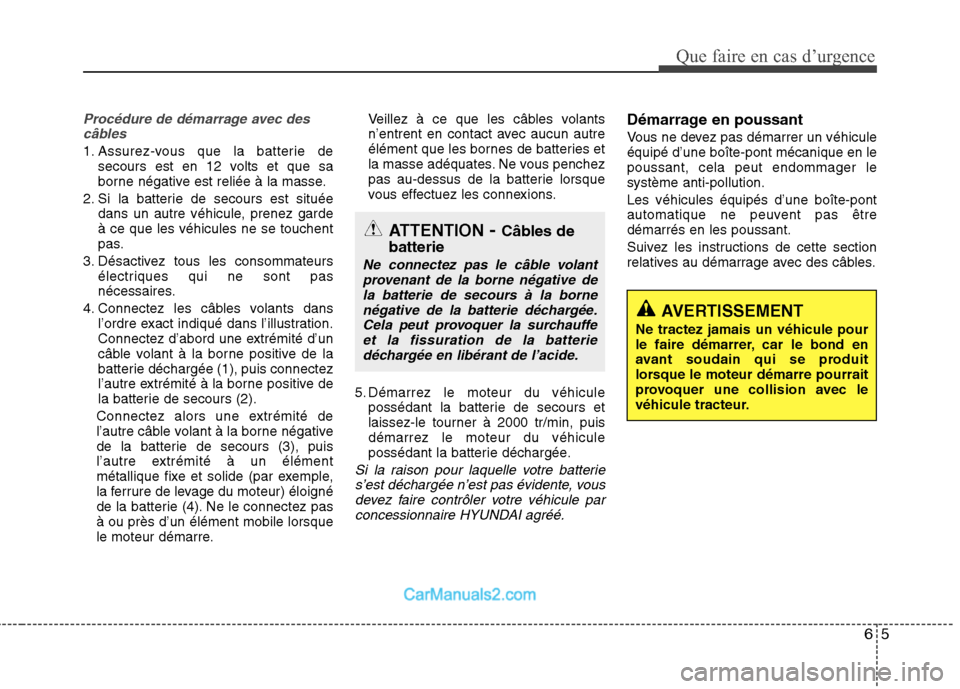

Procédure de démarrage avec descâbles
1. Assurez-vous que la batterie de secours est en 12 volts et que sa
borne négative est reliée à la masse.
2. Si la batterie de secours est située dans un autre véhicule, prenez gardeà ce que les véhicules ne se touchent
pas.
3. Désactivez tous les consommateurs électriques qui ne sont pas
nécessaires.
4. Connectez les câbles volants dans l’ordre exact indiqué dans l’illustration.
Connectez d’abord une extrémité d’un
câble volant à la borne positive de la
batterie déchargée (1), puis connectez
l’autre extrémité à la borne positive de
la batterie de secours (2).
Connectez alors une extrémité de
l’autre câble volant à la borne négative
de la batterie de secours (3), puis
l’autre extrémité à un élément
métallique fixe et solide (par exemple,
la ferrure de levage du moteur) éloigné
de la batterie (4). Ne le connectez pasà ou près d’un élément mobile lorsque
le moteur démarre. Veillez à ce que les câbles volants
n’entrent en contact avec aucun autre
élément que les bornes de batteries et
la masse adéquates. Ne vous penchez
pas au-dessus de la batterie lorsque
vous effectuez les connexions.
5. Démarrez le moteur du véhicule possédant la batterie de secours et
laissez-le tourner à 2000 tr/min, puisdémarrez le moteur du véhicule
possédant la batterie déchargée.
Si la raison pour laquelle votre batterie
s’est déchargée n’est pas évidente, vousdevez faire contrôler votre véhicule parconcessionnaire HYUNDAI agréé.
Démarrage en poussant
Vous ne devez pas démarrer un véhicule équipé d’une boîte-pont mécanique en lepoussant, cela peut endommager lesystème anti-pollution. Les véhicules équipés d’une boîte-pont
automatique ne peuvent pas êtredémarrés en les poussant.
Suivez les instructions de cette section
relatives au démarrage avec des câbles.
ATTENTION - Câbles de
batterie
Ne connectez pas le câble volant provenant de la borne négative dela batterie de secours à la borne négative de la batterie déchargée.Cela peut provoquer la surchauffe
et la fissuration de la batteriedéchargée en libérant de l’acide.
AVERTISSEMENT
Ne tractez jamais un véhicule pour
le faire démarrer, car le bond en
avant soudain qui se produit
lorsque le moteur démarre pourrait
provoquer une collision avec le
véhicule tracteur.
