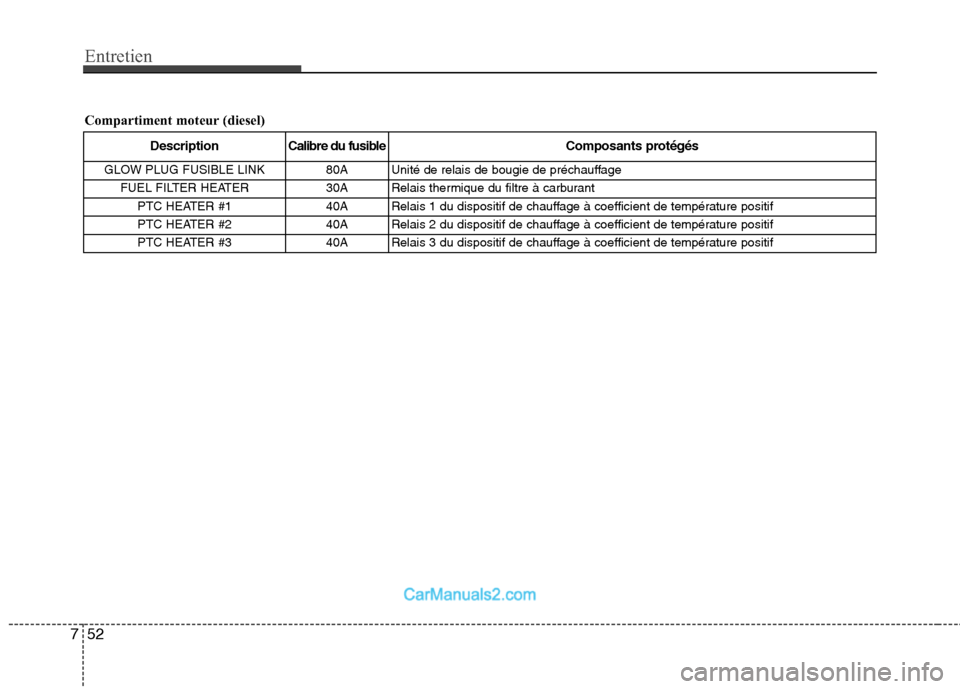

2010 Hyundai Santa Fe Manuel du propriétaire (in French)

Entretien
52
7
Compartiment moteur (diesel)
Description Calibre du fusible Composants protégés
GLOW PLUG FUSIBLE LINK 80A Unité de relais de bougie de préchauffage FUEL FILTER HEATER 30A Relais thermique du filtre à carburant PTC HEATER #1 40A Relais 1 du dispositif de chauffage à coefficient de température positif
PTC HEATER #2 40A Relais 2 du dispositif de chauffage à coefficient de température positif
PTC HEATER #3 40A Relais 3 du dispositif de chauffage à coefficient de température positif

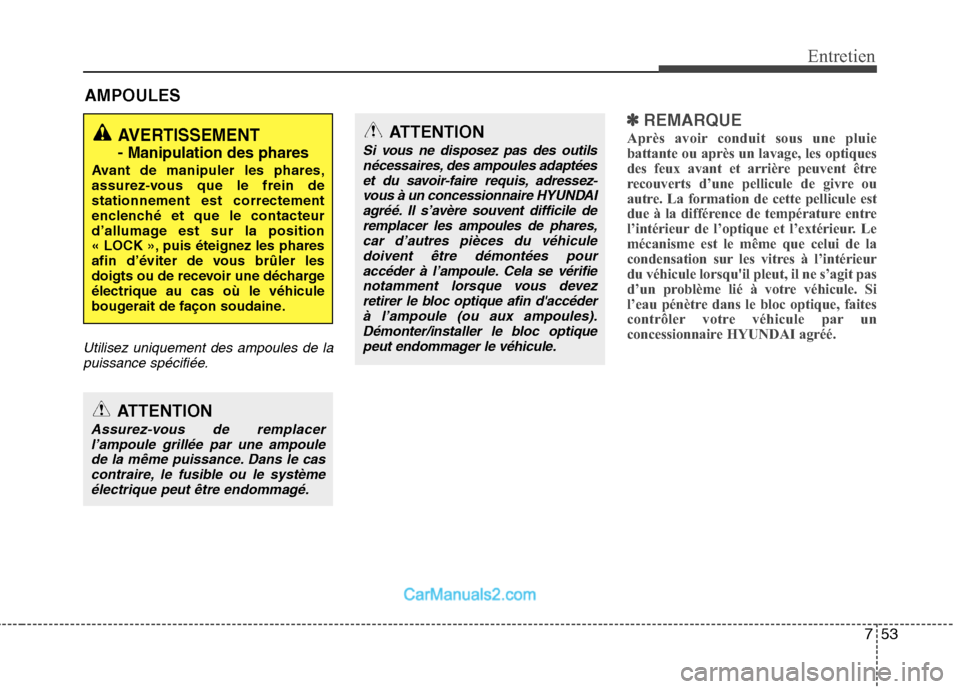

753
Entretien
AMPOULES
Utilisez uniquement des ampoules de lapuissance spécifiée.
✽✽ REMARQUE
Après avoir conduit sous une pluie
battante ou après un lavage, les optiques
des feux avant et arrière peuvent être
recouverts d’une pellicule de givre ou
autre. La formation de cette pellicule est
due à la différence de température entre
l’intérieur de l’optique et l’extérieur. Le
mécanisme est le même que celui de la
condensation sur les vitres à l’intérieur
du véhicule lorsqu'il pleut, il ne s’agit pas
d’un problème lié à votre véhicule. Si
l’eau pénètre dans le bloc optique, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Manipulation des phares
Avant de manipuler les phares,
assurez-vous que le frein destationnement est correctement
enclenché et que le contacteur
d’allumage est sur la position
« LOCK », puis éteignez les phares
afin d’éviter de vous brûler les
doigts ou de recevoir une déchargeélectrique au cas où le véhicule
bougerait de façon soudaine.
ATTENTION
Si vous ne disposez pas des outils nécessaires, des ampoules adaptées
et du savoir-faire requis, adressez-vous à un concessionnaire HYUNDAIagréé. Il s’avère souvent difficile de remplacer les ampoules de phares,
car d’autres pièces du véhiculedoivent être démontées pouraccéder à l’ampoule. Cela se vérifie
notamment lorsque vous devezretirer le bloc optique afin d'accéderà l’ampoule (ou aux ampoules).Démonter/installer le bloc optique
peut endommager le véhicule.
ATTENTION
Assurez-vous de remplacerl’ampoule grillée par une ampoulede la même puissance. Dans le cascontraire, le fusible ou le systèmeélectrique peut être endommagé.

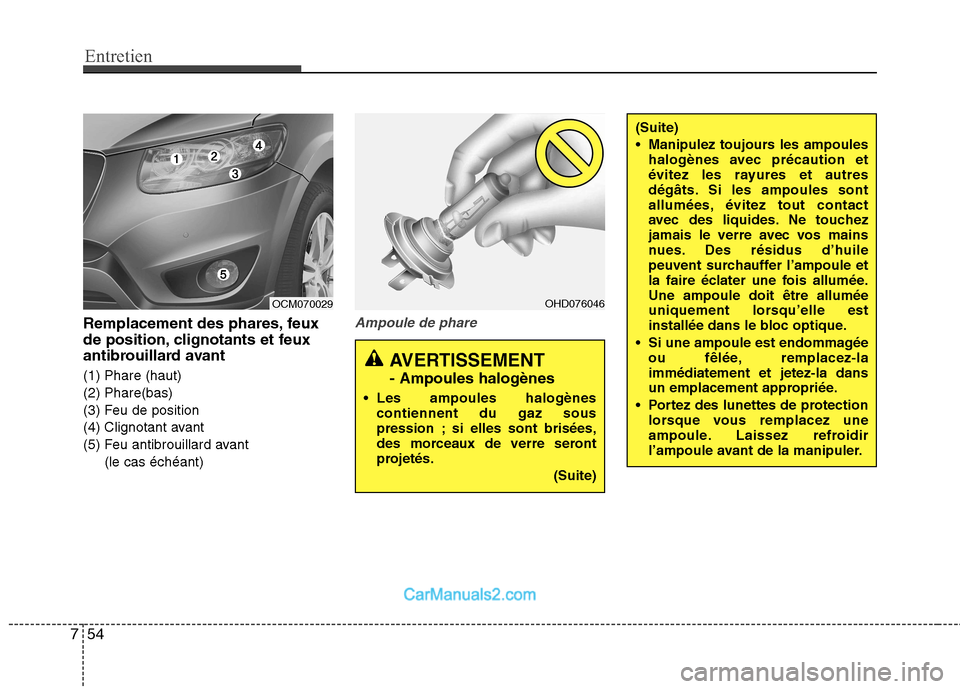

Entretien
54
7
Remplacement des phares, feux
de position, clignotants et feux
antibrouillard avant (1) Phare (haut) (2) Phare(bas)
(3) Feu de position
(4) Clignotant avant
(5) Feu antibrouillard avant
(le cas échéant)Ampoule de phare
(Suite)
Manipulez toujours les ampouleshalogènes avec précaution et
évitez les rayures et autres
dégâts. Si les ampoules sont
allumées, évitez tout contact
avec des liquides. Ne touchez
jamais le verre avec vos mains
nues. Des résidus d’huile
peuvent surchauffer l’ampoule et
la faire éclater une fois allumée.Une ampoule doit être allumée
uniquement lorsqu’elle est
installée dans le bloc optique.
Si une ampoule est endommagée ou fêlée, remplacez-laimmédiatement et jetez-la dans
un emplacement appropriée.
Portez des lunettes de protection lorsque vous remplacez une
ampoule. Laissez refroidir
l’ampoule avant de la manipuler.
AVERTISSEMENT - Ampoules halogènes
Les ampoules halogènes contiennent du gaz sous
pression ; si elles sont brisées,
des morceaux de verre seront
projetés.
(Suite)
OHD076046OCM070029

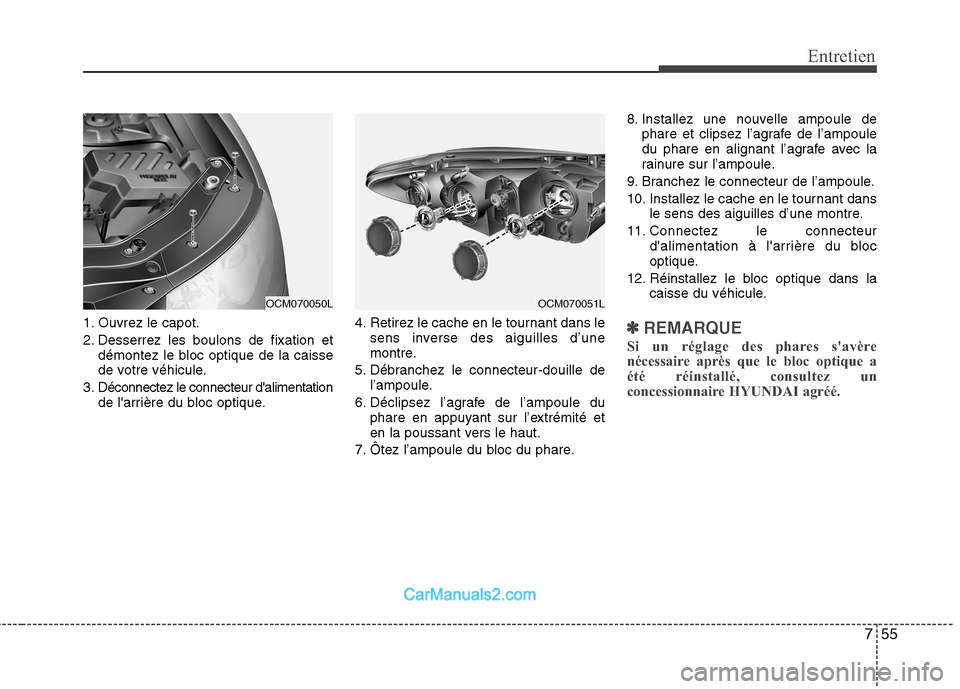

755
Entretien
1. Ouvrez le capot.
2. Desserrez les boulons de fixation etdémontez le bloc optique de la caisse
de votre véhicule.
3. Déconnectez le connecteur d'alimentation de l'arrière du bloc optique. 4. Retirez le cache en le tournant dans le
sens inverse des aiguilles d’une
montre.
5. Débranchez le connecteur-douille de l’ampoule.
6. Déclipsez l’agrafe de l’ampoule du phare en appuyant sur l’extrémité et
en la poussant vers le haut.
7. Ôtez l’ampoule du bloc du phare. 8. Installez une nouvelle ampoule de
phare et clipsez l’agrafe de l’ampoule
du phare en alignant l’agrafe avec la
rainure sur l’ampoule.
9. Branchez le connecteur de l’ampoule.
10. Installez le cache en le tournant dans le sens des aiguilles d’une montre.
11. Connectez le connecteur d'alimentation à l'arrière du bloc
optique.
12. Réinstallez le bloc optique dans la caisse du véhicule.✽✽REMARQUE
Si un réglage des phares s'avère
nécessaire après que le bloc optique a
été réinstallé, consultez un
concessionnaire HYUNDAI agréé.
OCM070051LOCM070050L

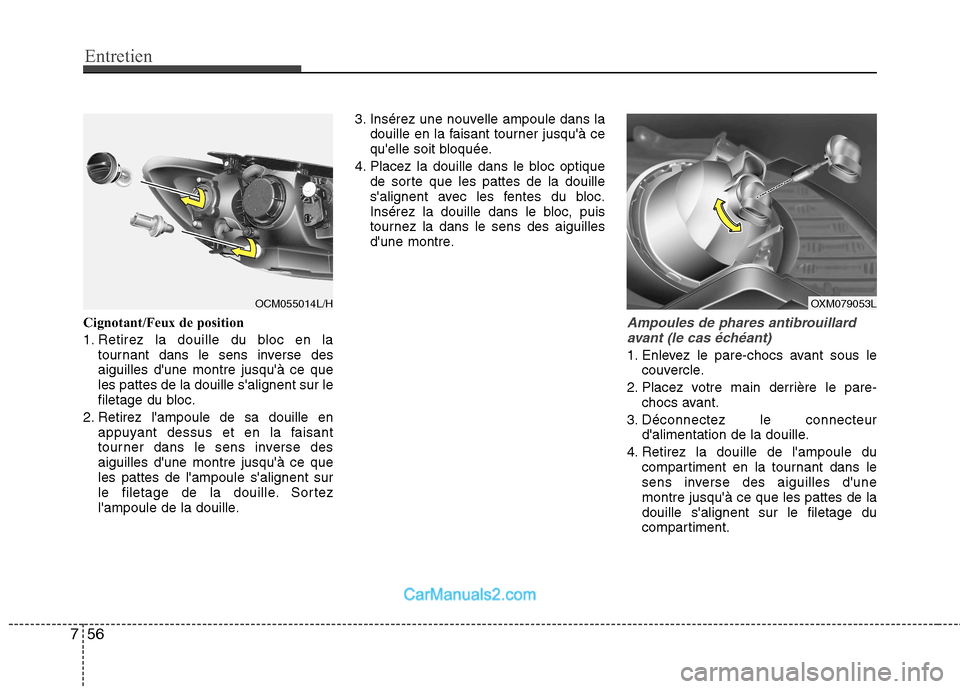

Entretien
56
7
Cignotant/Feux de position
1. Retirez la douille du bloc en la
tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce queles pattes de la douille s'alignent sur le
filetage du bloc.
2. Retirez l'ampoule de sa douille en appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d'une montre jusqu'à ce queles pattes de l'ampoule s'alignent sur
le filetage de la douille. Sortez
l'ampoule de la douille. 3. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu'à ce
qu'elle soit bloquée.
4. Placez la douille dans le bloc optique de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.Ampoules de phares antibrouillard
avant (le cas échéant)
1. Enlevez le pare-chocs avant sous le couvercle.
2. Placez votre main derrière le pare- chocs avant.
3. Déconnectez le connecteur d'alimentation de la douille.
4. Retirez la douille de l'ampoule du compartiment en la tournant dans le
sens inverse des aiguilles d'unemontre jusqu'à ce que les pattes de ladouille s'alignent sur le filetage du
compartiment.
OXM079053LOCM055014L/H

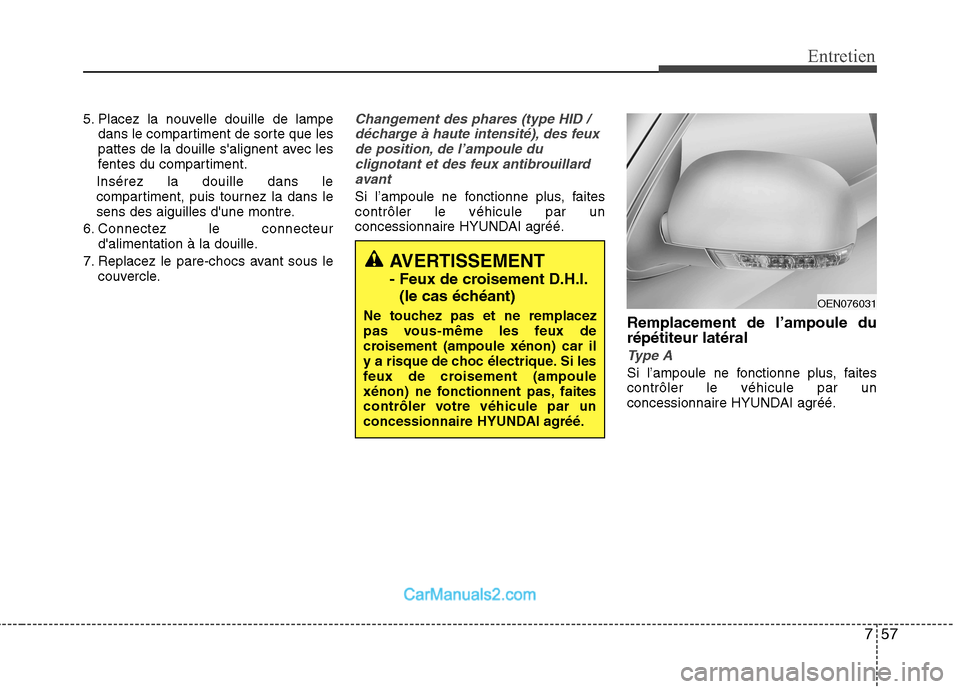

757
Entretien
5. Placez la nouvelle douille de lampedans le compartiment de sorte que les
pattes de la douille s'alignent avec les
fentes du compartiment.
Insérez la douille dans le
compartiment, puis tournez la dans le
sens des aiguilles d'une montre.
6. Connectez le connecteur d'alimentation à la douille.
7. Replacez le pare-chocs avant sous le couvercle.Changement des phares (type HID /
décharge à haute intensité), des feuxde position, de l’ampoule duclignotant et des feux antibrouillard
avant
Si l’ampoule ne fonctionne plus, faites contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement de l’ampoule durépétiteur latéral
Type A
Si l’ampoule ne fonctionne plus, faites contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Feux de croisement D.H.I.(le cas échéant)
Ne touchez pas et ne remplacez
pas vous-même les feux de
croisement (ampoule xénon) car il
y a risque de choc électrique. Si les
feux de croisement (ampoule
xénon) ne fonctionnent pas, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
OEN076031

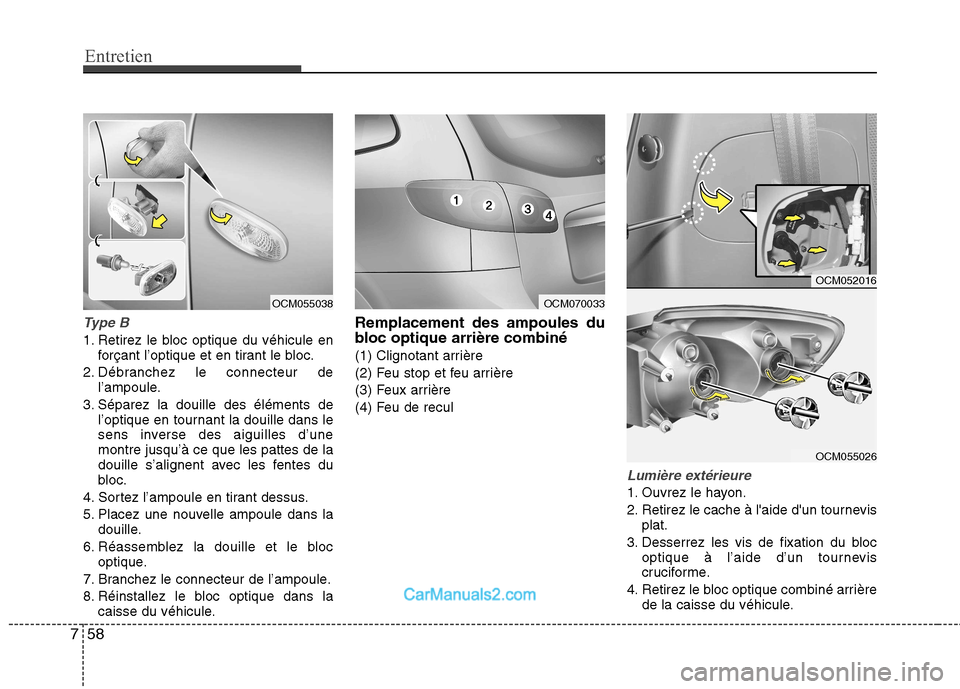

Entretien
58
7
Type B
1. Retirez le bloc optique du véhicule en
forçant l’optique et en tirant le bloc.
2. Débranchez le connecteur de l’ampoule.
3. Séparez la douille des éléments de l’optique en tournant la douille dans le
sens inverse des aiguilles d’unemontre jusqu’à ce que les pattes de la
douille s’alignent avec les fentes du
bloc.
4. Sortez l’ampoule en tirant dessus.
5. Placez une nouvelle ampoule dans la douille.
6. Réassemblez la douille et le bloc optique.
7. Branchez le connecteur de l’ampoule.
8. Réinstallez le bloc optique dans la caisse du véhicule. Remplacement des ampoules du
bloc optique arrière combiné
(1) Clignotant arrière
(2) Feu stop et feu arrière
(3) Feux arrière
(4) Feu de recul
Lumière extérieure
1. Ouvrez le hayon.
2. Retirez le cache à l'aide d'un tournevis
plat.
3. Desserrez les vis de fixation du bloc optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné arrière de la caisse du véhicule.
OCM055038
OCM052016
OCM055026
OCM070033

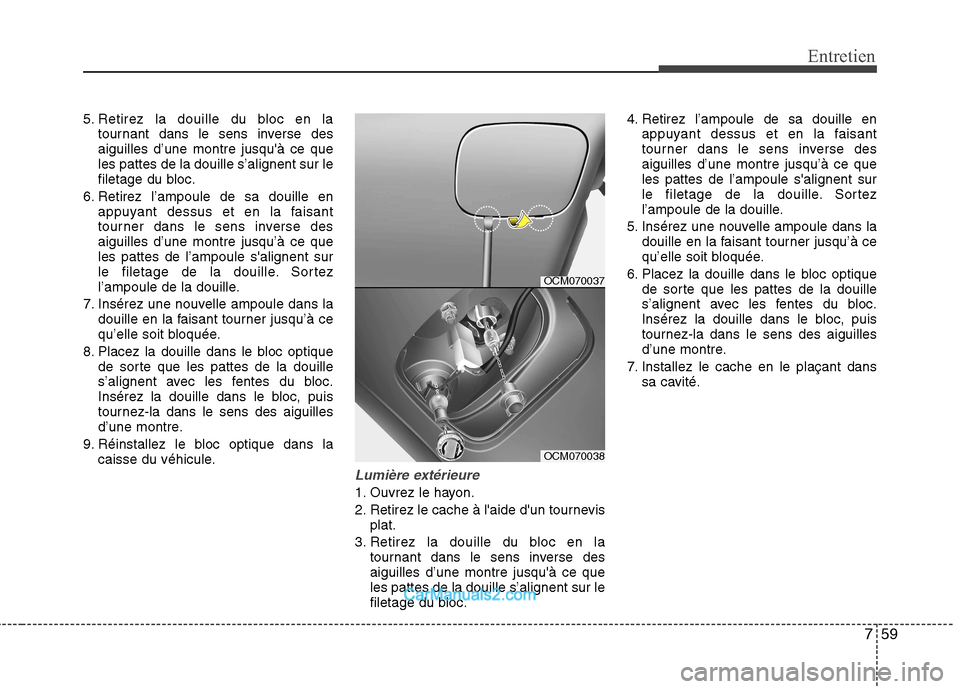

759
Entretien
5. Retirez la douille du bloc en latournant dans le sens inverse des aiguilles d’une montre jusqu'à ce queles pattes de la douille s’alignent sur le
filetage du bloc.
6. Retirez l’ampoule de sa douille en appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d’une montre jusqu’à ce queles pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
7. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.
8. Placez la douille dans le bloc optique de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
9. Réinstallez le bloc optique dans la caisse du véhicule.
Lumière extérieure
1. Ouvrez le hayon.
2. Retirez le cache à l'aide d'un tournevisplat.
3. Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles d’une montre jusqu'à ce queles pattes de la douille s’alignent sur le
filetage du bloc. 4. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d’une montre jusqu’à ce queles pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
5. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.
6. Placez la douille dans le bloc optique de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
7. Installez le cache en le plaçant dans sa cavité.
OCM070037
OCM070038
