2008 MAZDA MODEL MPV 取扱説明書 (in Japanese)

Black plate (277,1)
277
MPV_Ｌチ_初版277ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (278,1)
ヒューズの受け持つ装置
室内ヒューズボックス
位置表示容量保護装置
1 ENG.IGA 20 Aエンジンコントロールシステム
2 SAS 7.5 A ABS､エアバッグ
3 METER 10 Aメーター
4 ENG.IGA2 5 Aエンジンコントロールシステム
5 R.WIPER 15 Aリアワイパー
6 WIPER 25 Aフロントワイパー
7 A/C 7.5 Aエアコン
8 P.WIND 25 Aパワーウインドー(運転席)
278
MPV_Ｌチ_初版278ページ
2014年7月31日10:40 AM
Form No.Ｌチ
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (279,1)
位置表示容量保護装置
9 P.SLIDE LH 20 Aパワースライドドア(左)
10 P.SLIDE RH 20 Aパワースライドドア(右)
11 M.DEF 10 Aミラーの曇り取り☆
12 MIRROR 7.5 A電動ミラー
13 CIGAR 15 Aシガーライター
14 BACK 5 A後退灯
15 AFS 7.5 Aアダプティブフロントライティングシステム☆
16 R.DISPLAY――
17 SEAT.SET RH 25 A電動サードシート(右)☆
18 SEAT.SET LH 25 A電動サードシート(左)☆
19 P.LIFT GATE 20 Aパワーリフトゲート☆
20 ILLUMI 10 Aイルミネーション
21 TAIL 7.5 A尾灯､番号灯､車幅灯
22 P.WIND 30 Aパワーウインドー(助手席および後部座席)
279☆印はグレードや仕様変更などにより装備の有無が異なります。
MPV_Ｌチ_初版279ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (280,1)
エンジンルーム内ヒューズボックス
位置表示容量保護装置
1 MAIN 150 A各種電源
2 FUEL PUMP 25 Aフューエルポンプ
3 ENGINE 20 Aエンジンコントロールシステム
4 R HEATER 40 Aリアヒーター
5 PRECRASH――
6 HEATER 50 Aフロントヒーター
7 IGKEY2 40 A各種電源
8 FAN1 30 Aクーリングファン
9 FAN2――
10 DEFOG 30 Aリヤウインドーデフォッガー(曇り取り)
280
MPV_Ｌチ_初版280ページ
2014年7月31日10:40 AM
Form No.Ｌチ
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (281,1)
位置表示容量保護装置
11 BTN 40 A各種電源
12 INJ DRIVE――
13 IGKEY1 50 A各種電源
14 FOG 15 Aフォグランプ
15 ABS (SOL) 30 A ABS､DSC
16 D/L 25 Aパワードアロック
17 ROOM 15 Aルームランプ
18 DEICER 15 Aデアイサー☆
19 AC PWR 15 A―
20 S.WARM 20 Aシートヒーター☆
21 A/C MAG 10 Aエアコン
22 BOSE 25 A Bose
®サウンドシステム☆
23 P.SEAT 40 Aパワーシート☆
24 ABS 50 A ABS､DSC
25 H/L LOW R 15 Aヘッドランプ右下向き(ロービーム)
26 H/L LOW L 15 Aヘッドランプ左下向き(ロービーム)
27 H/L HIGH R 10 Aヘッドランプ右上向き(ハイビーム)
28 H/L HIGH L 10 Aヘッドランプ左上向き(ハイビーム)
29 HAZARD 15 A非常点滅灯
30
10 A PCM
31 HORN 15 Aホーン
281☆印はグレードや仕様変更などにより装備の有無が異なります。
MPV_Ｌチ_初版281ページ
2014年7月31日10:40 AM
Form No.Ｌチ

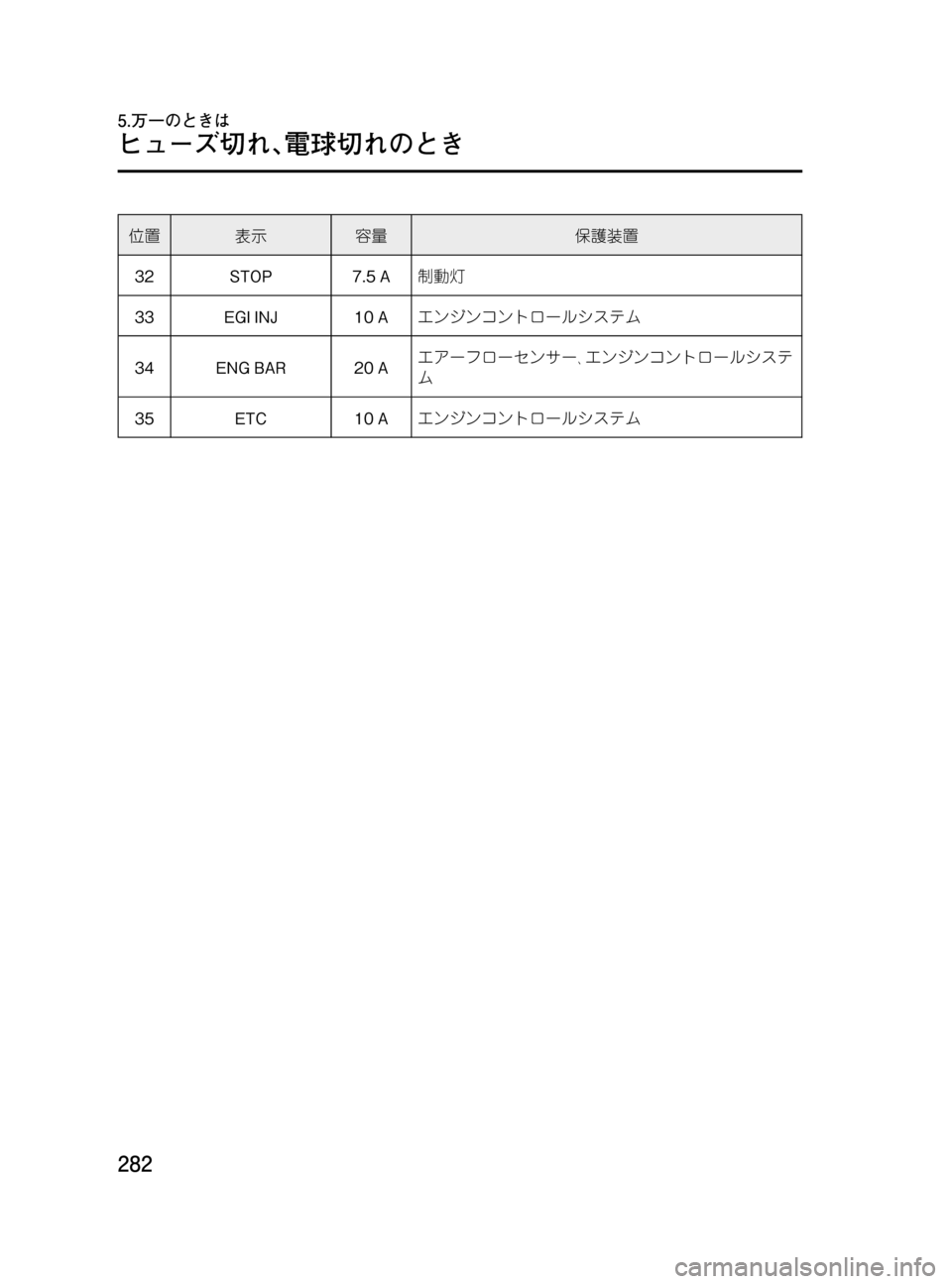

Black plate (282,1)
位置表示容量保護装置
32 STOP 7.5 A制動灯
33 EGI INJ 10 Aエンジンコントロールシステム
34 ENG BAR 20 Aエアーフローセンサー､エンジンコントロールシステ
ム
35 ETC 10 Aエンジンコントロールシステム
282
MPV_Ｌチ_初版282ページ
2014年7月31日10:40 AM
Form No.Ｌチ
ヒューズ切れ､電球切れのとき
5.万一のときは

Black plate (283,1)
けん引してもらうとき
けん引はできるだけマツダ販売店またはJAF
などに依頼してください。特に､エンジンが
かかっているのに車が動かないときや異常
な音がするときは駆動装置の故障が考えら
れます。必ずマツダ販売店またはJAFなどに
連絡してください。
¢長い下り坂を降りるときは､レッ
カー車でけん引してください。
ロープでけん引をすると､車間距離を保つ
ためにフットブレーキを多用し､ブレーキ
が過熱して効かなくなります。このような
状態でけん引を続けると､前の車に衝突す
るおそれがあります。
¢4WD車のけん引は､前後輪すべて
を持ち上げるか､前後輪接地の状
態で搬送してください。駆動装置
の故障時はトレーラーなどに搭載
して搬送してください。
前輪または後輪だけを持ち上げた状態で
けん引すると､駆動装置が破損したり､車
輪が台車から飛び出すなど思わぬ事故に
つながるおそれがあります。
lロープでけん引してもらうときは､速度
30km/h以下､走行距離は30km以内にし
てください。高速走行や長距離走行を
すると､駆動装置に悪影響をおよぼし､
損傷するおそれがあります。できるだ
けマツダ販売店やJAFなどに依頼し､
レッカー車またはトレーラーを使用し
てください。
lけん引してもらうときは次の点に注意
してください。けん引フックや車体お
よび駆動装置を損傷するおそれがあり
ます。
l急発進など､けん引フックやロープ
に大きな衝撃が加わる運転をしない
でください。
lけん引フック以外にロープをかけな
いでください。
金属製のチェーンやワイヤーロープなど
を使用するときは､ロープやロープ先端に
ついているフック部に布などを巻いてく
ださい。直接バンパーにあたると､傷がつ
くおそれがあります。
やむをえずロープでけん引してもらうとき
は､車両の前側にあるけん引フックを使用
し､次の手順で行なってください。
けん引フック､ホイールレンチ､ジャッキ
レバーをラゲッジルームから取り出しま
す。
→247ページ「工具､ジャッキ」
283
MPV_Ｌチ_初版283ページ
2014年7月31日10:40 AM
Form No.Ｌチ
けん引について
5.万一のときは

Black plate (284,1)
マイナスドライバーなどの先端に布を巻
いてカバーを取りはずします。
カバーはバンパーから完全に取りはずすこ
とができません。無理に取りはずそうとす
ると破損するおそれがあります。
マイナスドライバーなどを使用するとき
は､先端に布などを巻いてください。マイ
ナスドライバーなどが直接バンパーにあ
たると､傷がつくおそれがあります。
ホイールレンチを使ってけん引フックを
確実に取り付けます。
けん引フックは左右どちらかに確実に取
り付け､ご使用してください。
けん引ロープをフックにかけます。
ロープは5m以内にして､中央に0.3m平方
(0.3m×0.3m)以上の白い布を必ずつけて
ください。
けん引してもらう車はエンジンをかけ､
セレクトレバーをNにいれます。エンジ
ンがかからないときは､電源ポジション
をACCにします。
284
MPV_Ｌチ_初版284ページ
2014年7月31日10:40 AM
Form No.Ｌチ
けん引について
5.万一のときは
