2008 MAZDA MODEL MPV 取扱説明書 (in Japanese)

Black plate (213,1)
快適カーライフのために
空調214
エアコンを上手に使用していただく
ために............................................... 214
フロント吹き出し口........................... 216
フロントフルオートエアコン............ 218
リヤ吹き出し口................................... 223
リヤフルオートエアコン.................... 225
オーディオ228
アンテナ............................................... 228
オーディオリモートコントロール
スイッチ........................................... 228
室内装備229
サンバイザー....................................... 229
室内照明.............................................. 229
インフォメーションセンターディス
プレイ............................................... 232
シガーライター................................... 234
灰皿...................................................... 234
格納式センターテーブル................... 235
カップホルダー................................... 236
ボトルホルダー................................... 237
収納...................................................... 238
213
MPV_Ｌチ_初版213ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (214,1)
エアコンを上手に使用していただくために
使用するときは
エアコンはエンジンをかけた状態で使用し
てください。
ガラスが曇るときは
湿度の高い日はガラスが曇りやすくなりま
す。このようなとき､エアコンを使用して曇
りを取ることができます。エアコンを作動
させると吹き出し風が除湿されるため､効果
的に曇りを取ることができます。
外気導入と内気循環について
通常は外気導入で使用してください。内気
循環は､トンネル内や渋滞など外気が汚れて
いるときや､急速に冷房したいときなど外気
を遮断したいときに一時的に使用してくだ
さい。
炎天下に駐車したあとは
炎天下に駐車したあとは室内の温度が大変
高くなります。このようなときは､窓ガラス
を開けて､室内の熱気を逃がしてからエアコ
ンを作動させてください。
長期間エアコンを使用しない
ときは
長期間エアコンを使用しないときにも､内部
のオイル循環のため､1か月に1回程度エアコ
ンを作動させてください。
暑くなる前のチェック
エアコンの冷媒(エアコンガス)が不足して
いると冷房性能が低下します。夏になる前
に冷媒量の点検を受けておきましょう。
エアフィルターについて
lエアコンの風量が著しく減少したとき
はエアフィルターの目詰まりが考えら
れます。エアフィルターを交換してく
ださい。
l大都市･寒冷地など､交通量や粉じんの
多い地区の場合は､エアフィルターの
寿命が短くなり､早めの交換が必要に
なることがあります。
花粉やほこりなどの集じん機能を持ったエ
アフィルターを装備しています。快適にお
使いいただくために定期的に交換してくだ
さい。
エアフィルターの点検､交換については297
ページ「エアフィルターの点検､交換」をご
覧ください。
交換の目安···20,000km走行ごとまたは1年
ごとどちらか早い方。
｢nanoe※｣について
運転席吹き出し口から｢nanoe※イオン｣が
発生し､室内を脱臭/除菌します。
※｢nanoe｣はパナソニック(株)の登録商標
です。
214
MPV_Ｌチ_初版214ページ
2014年7月31日10:40 AM
Form No.Ｌチ
空調
4.快適カーライフのために

Black plate (215,1)
センサーについて
フルオートエアコンには日射センサーと室
内温度センサーが取り付けられています。
日射センサーの上に物を置いたり､室内温度
センサーをふさいだりしないでください。
室内温度が正しく調節されないことがあり
ます。
215
MPV_Ｌチ_初版215ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (216,1)
フロント吹き出し口
吹き出し口の調節
ノブを動かして､吹き出し風の向きを調節します。
ダイヤルを
側いっぱいにまわすと､吹き出し口は全閉します。
冷房中に吹き出し口から白煙が出ているように見えることがあります。これは湿度の高い空
気が急激に冷やされて起こる現象で､異常ではありません。
216
MPV_Ｌチ_初版216ページ
2014年7月31日10:40 AM
Form No.Ｌチ
空調
4.快適カーライフのために

Black plate (217,1)

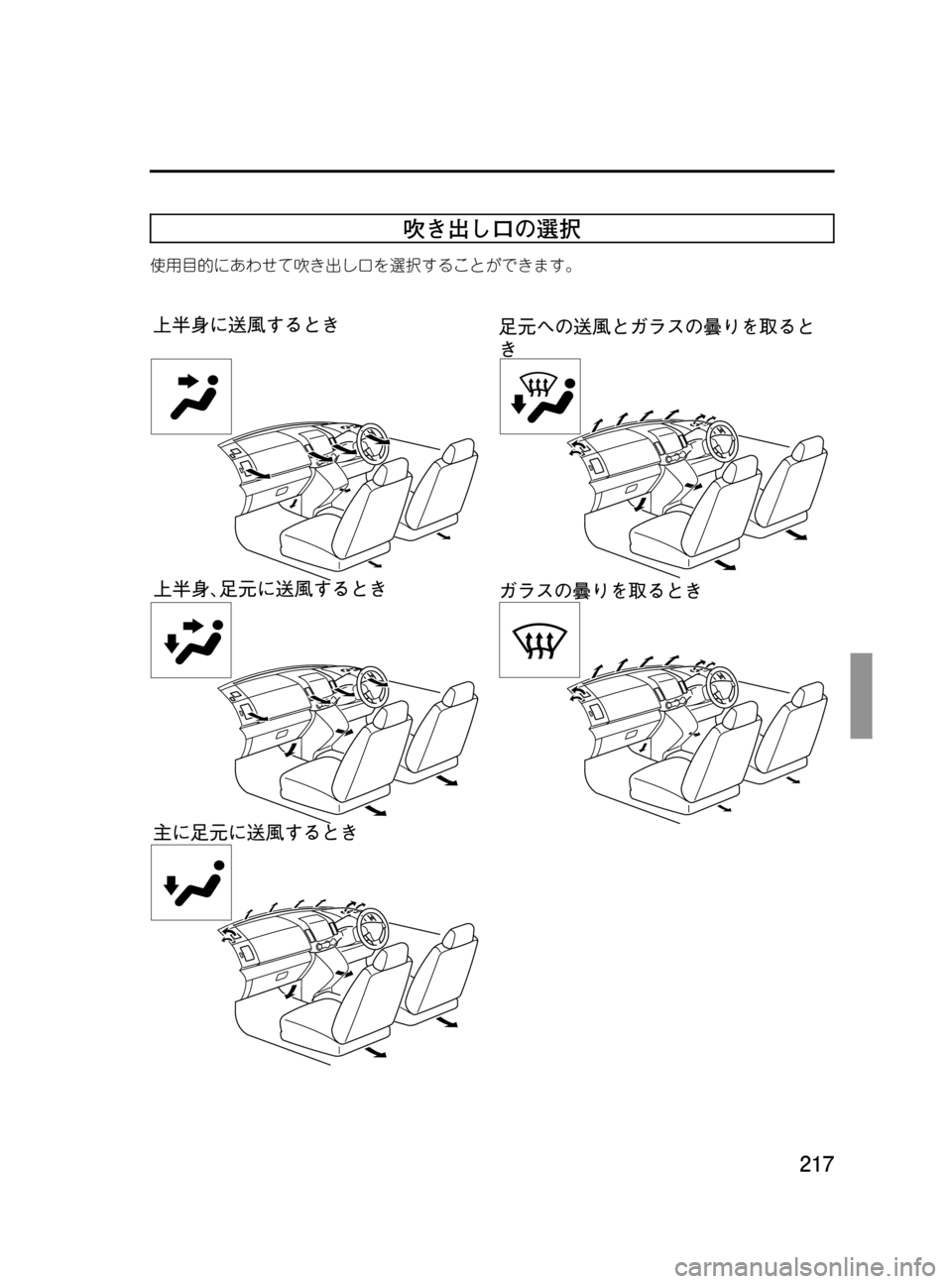

吹き出し口の選択
使用目的にあわせて吹き出し口を選択することができます。
217
MPV_Ｌチ_初版217ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (218,1)
フロントフルオートエアコン
エアコンの表示はインフォメーションセンターディスプレイの表示部に表示されます。
→232ページ「インフォメーションセンターディスプレイ」
218
MPV_Ｌチ_初版218ページ
2014年7月31日10:40 AM
Form No.Ｌチ
空調
4.快適カーライフのために

Black plate (219,1)

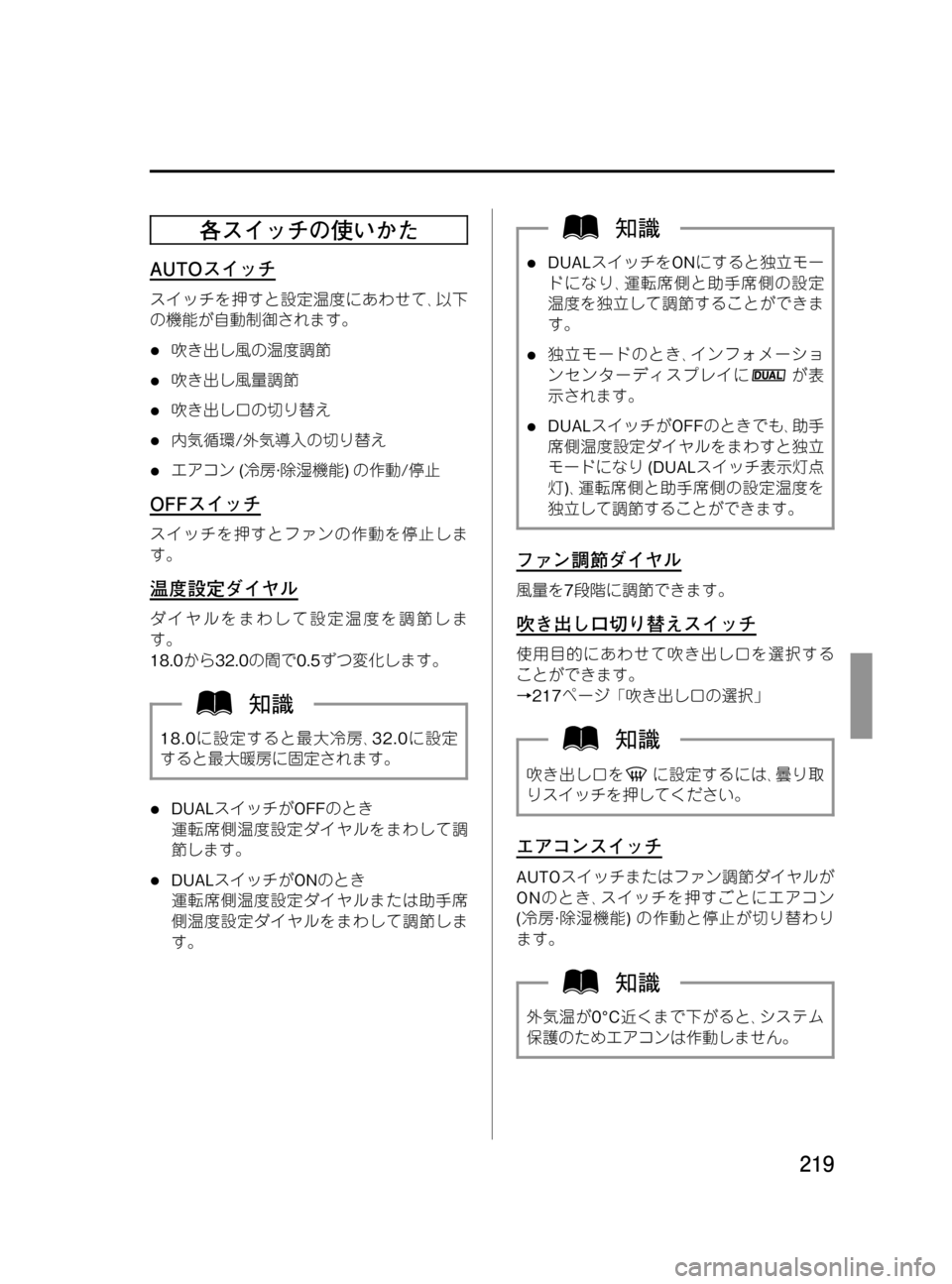

各スイッチの使いかた
AUTOスイッチ
スイッチを押すと設定温度にあわせて､以下
の機能が自動制御されます。
l吹き出し風の温度調節
l吹き出し風量調節
l吹き出し口の切り替え
l内気循環/外気導入の切り替え
lエアコン(冷房·除湿機能)の作動/停止
OFFスイッチ
スイッチを押すとファンの作動を停止しま
す。
温度設定ダイヤル
ダイヤルをまわして設定温度を調節しま
す。
18.0から32.0の間で0.5ずつ変化します。
18.0に設定すると最大冷房､32.0に設定
すると最大暖房に固定されます。
lDUALスイッチがOFFのとき
運転席側温度設定ダイヤルをまわして調
節します。
lDUALスイッチがONのとき
運転席側温度設定ダイヤルまたは助手席
側温度設定ダイヤルをまわして調節しま
す。
lDUALスイッチをONにすると独立モー
ドになり､運転席側と助手席側の設定
温度を独立して調節することができま
す。
l独立モードのとき､インフォメーショ
ンセンターディスプレイに
が表
示されます。
lDUALスイッチがOFFのときでも､助手
席側温度設定ダイヤルをまわすと独立
モードになり(DUALスイッチ表示灯点
灯)､運転席側と助手席側の設定温度を
独立して調節することができます。
ファン調節ダイヤル
風量を7段階に調節できます。
吹き出し口切り替えスイッチ
使用目的にあわせて吹き出し口を選択する
ことができます。
→217ページ「吹き出し口の選択」
吹き出し口をに設定するには､曇り取
りスイッチを押してください。
エアコンスイッチ
AUTOスイッチまたはファン調節ダイヤルが
ONのとき､スイッチを押すごとにエアコン
(冷房·除湿機能)の作動と停止が切り替わり
ます。
外気温が0°C近くまで下がると､システム
保護のためエアコンは作動しません。
219
MPV_Ｌチ_初版219ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (220,1)
内外気切り替えスイッチ
内気循環(外気を遮断する)と外気導入(外気
を室内に入れる)の切り替えができます。
スイッチを押すごとに内気循環と外気導入
が切り替わります。
l内気循環(表示灯点灯)
トンネル内や渋滞など外気が汚れている
ときや､急速に冷房したいときなど外気を
遮断したいときに一時的に使用します。
l外気導入(表示灯消灯)
外気を取り入れて換気したいときや､ガラ
スの曇りを取るときに使用します。
長時間､内気循環にするとガラスが曇りや
すくなります。通常は外気導入で使用し
てください。
DUALスイッチ
独立モードと連動モードの切り替えができ
ます。
l独立モード(表示灯点灯)
運転席側と助手席側の設定温度を独立し
て調節することができます。
l連動モード(表示灯消灯)
運転席側と助手席側の設定温度が連動し
た設定になります。
l連動モードのとき助手席側の設定温度
は運転席側の設定温度に切り替わりま
す。
l独立モードのとき､インフォメーショ
ンセンターディスプレイに
が表
示されます。
l曇り取りスイッチをONにすると自動
的に連動モードに切り替わります。
DUALスイッチを押したり､または助手
席側温度設定ダイヤルをまわしても独
立モードにはなりません。
曇り取りスイッチ
フロントガラス､フロントドアガラスの曇り
を取りたいときに使用します。
→221ページ「ガラスの曇りを取るとき」
220
MPV_Ｌチ_初版220ページ
2014年7月31日10:40 AM
Form No.Ｌチ
空調
4.快適カーライフのために
