2023 TOYOTA RAV4 Betriebsanleitungen (in German)

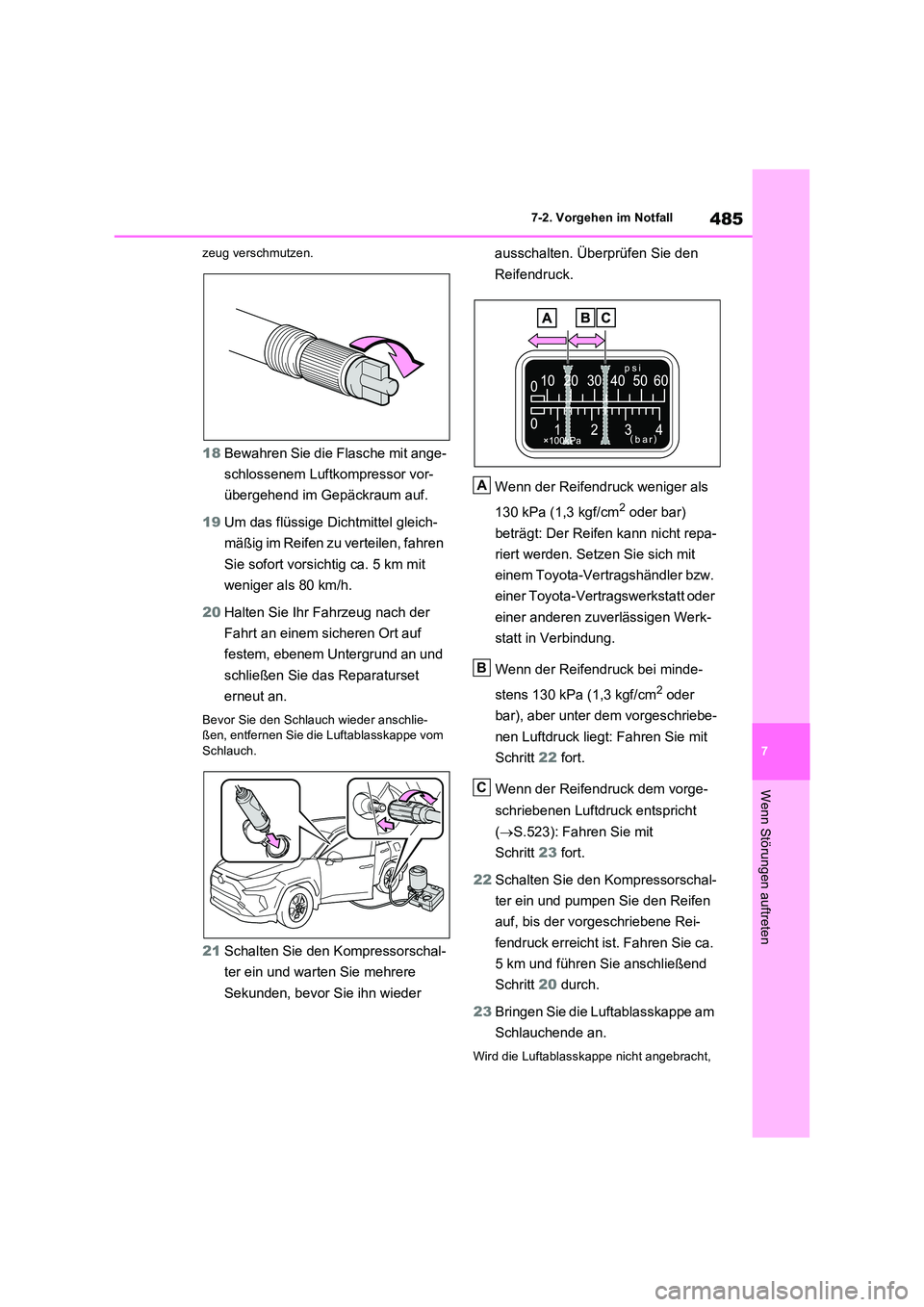

485
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
zeug verschmutzen.
18 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor vor-
übergehend im Gepäckraum auf.
19 Um das flüssige Dichtmittel gleich-
mäßig im Reifen zu verteilen, fahren
Sie sofort vorsichtig ca. 5 km mit
weniger als 80 km/h.
20 Halten Sie Ihr Fahrzeug nach der
Fahrt an einem sicheren Ort auf
festem, ebenem Untergrund an und
schließen Sie das Reparaturset
erneut an.
Bevor Sie den Schlauch wieder anschlie- ßen, entfernen Sie die Luftablasskappe vom Schlauch.
21 Schalten Sie den Kompressorschal-
ter ein und warten Sie mehrere
Sekunden, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger als
130 kPa (1,3 kgf/cm2 oder bar)
beträgt: Der Reifen kann nicht repa-
riert werden. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei minde-
stens 130 kPa (1,3 kgf/cm2 oder
bar), aber unter dem vorgeschriebe-
nen Luftdruck liegt: Fahren Sie mit
Schritt 22 fort.
Wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht
( S.523): Fahren Sie mit
Schritt 23 fort.
22 Schalten Sie den Kompressorschal-
ter ein und pumpen Sie den Reifen
auf, bis der vorgeschriebene Rei-
fendruck erreicht ist. Fahren Sie ca.
5 km und führen Sie anschließend
Schritt 20 durch.
23 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht,
A
B
C

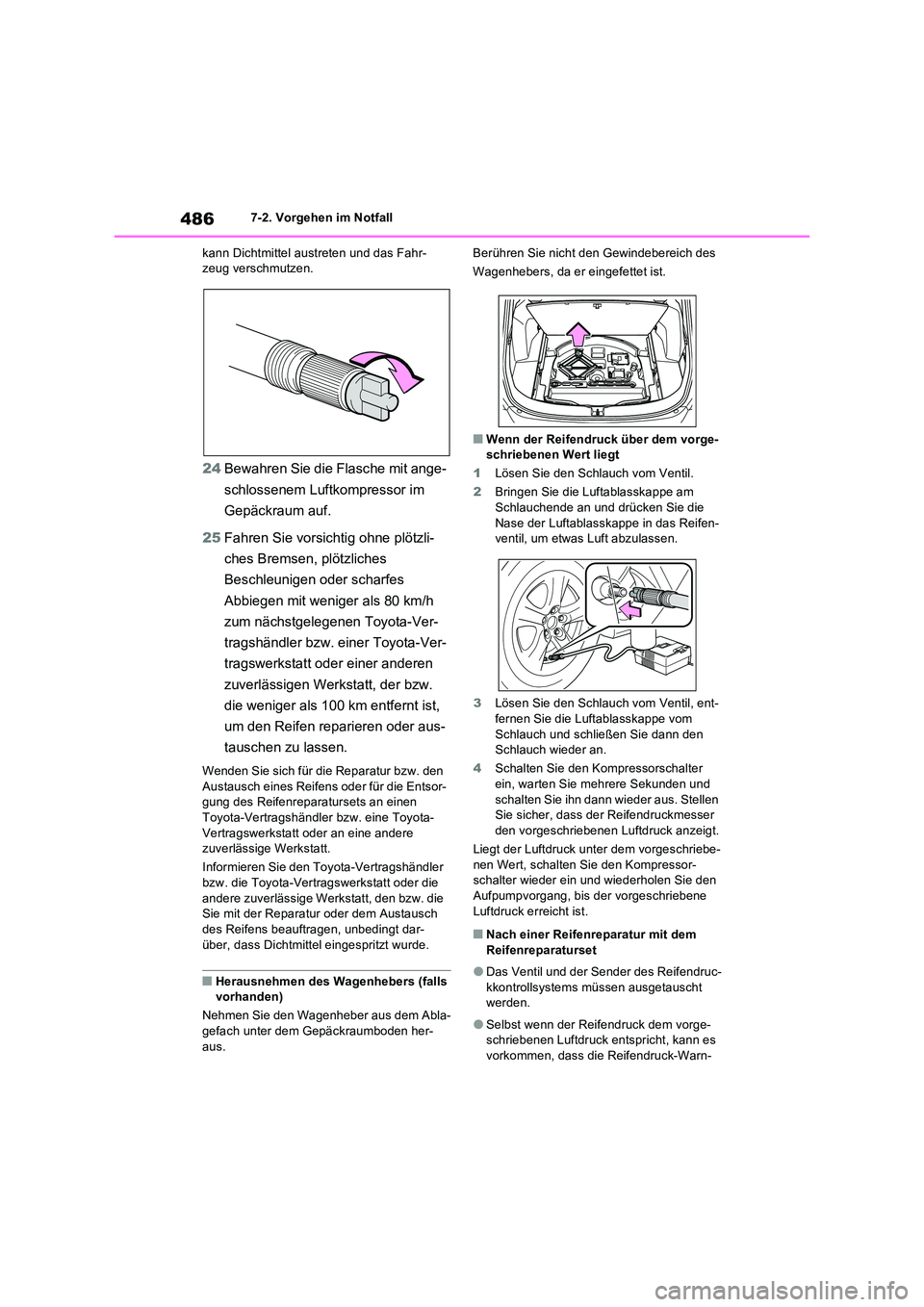

4867-2. Vorgehen im Notfall
kann Dichtmittel austreten und das Fahr- zeug verschmutzen.
24 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor im
Gepäckraum auf.
25 Fahren Sie vorsichtig ohne plötzli-
ches Bremsen, plötzliches
Beschleunigen oder scharfes
Abbiegen mit weniger als 80 km/h
zum nächstgelegenen Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt, der bzw.
die weniger als 100 km entfernt ist,
um den Reifen reparieren oder aus-
tauschen zu lassen.
Wenden Sie sich für die Reparatur bzw. den Austausch eines Reifens oder für die Entsor-gung des Reifenreparatursets an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder an eine andere zuverlässige Werkstatt.
Informieren Sie den Toyota-Vertragshändler
bzw. die Toyota-Vertragswerkstatt oder die andere zuverlässige Werkstatt, den bzw. die Sie mit der Reparatur oder dem Austausch
des Reifens beauftragen, unbedingt dar- über, dass Dichtmittel eingespritzt wurde.
■Herausnehmen des Wagenhebers (falls vorhanden)
Nehmen Sie den Wagenheber aus dem Abla-
gefach unter dem Gepäckraumboden her- aus.
Berühren Sie nicht den Gewindebereich des
Wagenhebers, da er eingefettet ist.
■Wenn der Reifendruck über dem vorge- schriebenen Wert liegt
1 Lösen Sie den Schlauch vom Ventil.
2 Bringen Sie die Luftablasskappe am
Schlauchende an und drücken Sie die Nase der Luftablasskappe in das Reifen-ventil, um etwas Luft abzulassen.
3 Lösen Sie den Schlauch vom Ventil, ent- fernen Sie die Luftablasskappe vom
Schlauch und schließen Sie dann den Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie mehrere Sekunden und
schalten Sie ihn dann wieder aus. Stellen Sie sicher, dass der Reifendruckmesser den vorgeschriebenen Luftdruck anzeigt.
Liegt der Luftdruck unter dem vorgeschriebe-
nen Wert, schalten Sie den Kompressor- schalter wieder ein und wiederholen Sie den Aufpumpvorgang, bis der vorgeschriebene
Luftdruck erreicht ist.
■Nach einer Reifenreparatur mit dem Reifenreparaturset
●Das Ventil und der Sender des Reifendruc-kkontrollsystems müssen ausgetauscht werden.
●Selbst wenn der Reifendruck dem vorge-schriebenen Luftdruck entspricht, kann es
vorkommen, dass die Reifendruck-Warn-

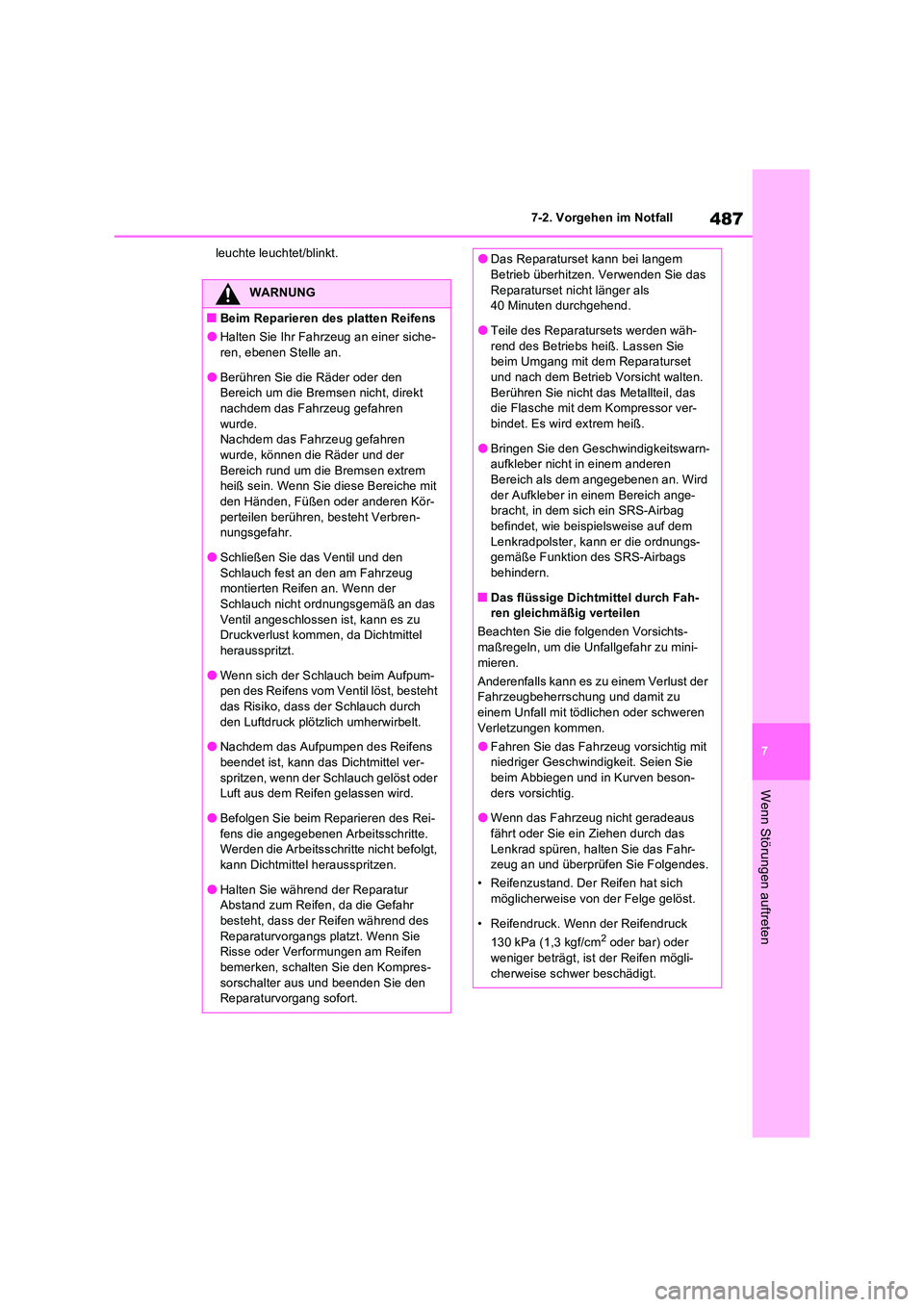

487
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
leuchte leuchtet/blinkt.
WARNUNG
■Beim Reparieren des platten Reifens
●Halten Sie Ihr Fahrzeug an einer siche- ren, ebenen Stelle an.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt nachdem das Fahrzeug gefahren
wurde. Nachdem das Fahrzeug gefahren wurde, können die Räder und der
Bereich rund um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit den Händen, Füßen oder anderen Kör-
perteilen berühren, besteht Verbren- nungsgefahr.
●Schließen Sie das Ventil und den
Schlauch fest an den am Fahrzeug montierten Reifen an. Wenn der Schlauch nicht ordnungsgemäß an das
Ventil angeschlossen ist, kann es zu Druckverlust kommen, da Dichtmittel herausspritzt.
●Wenn sich der Schlauch beim Aufpum-pen des Reifens vom Ventil löst, besteht das Risiko, dass der Schlauch durch
den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens
beendet ist, kann das Dichtmittel ver- spritzen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
●Befolgen Sie beim Reparieren des Rei-fens die angegebenen Arbeitsschritte. Werden die Arbeitsschritte nicht befolgt,
kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr
besteht, dass der Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Verformungen am Reifen
bemerken, schalten Sie den Kompres- sorschalter aus und beenden Sie den Reparaturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das
Reparaturset nicht länger als 40 Minuten durchgehend.
●Teile des Reparatursets werden wäh-
rend des Betriebs heiß. Lassen Sie beim Umgang mit dem Reparaturset und nach dem Betrieb Vorsicht walten.
Berühren Sie nicht das Metallteil, das die Flasche mit dem Kompressor ver-bindet. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarn-aufkleber nicht in einem anderen Bereich als dem angegebenen an. Wird
der Aufkleber in einem Bereich ange- bracht, in dem sich ein SRS-Airbag befindet, wie beispielsweise auf dem
Lenkradpolster, kann er die ordnungs- gemäße Funktion des SRS-Airbags behindern.
■Das flüssige Dichtmittel durch Fah-ren gleichmäßig verteilen
Beachten Sie die folgenden Vorsichts- maßregeln, um die Unfallgefahr zu mini-
mieren.
Anderenfalls kann es zu einem Verlust der Fahrzeugbeherrschung und damit zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim Abbiegen und in Kurven beson-
ders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das
Lenkrad spüren, halten Sie das Fahr- zeug an und überprüfen Sie Folgendes.
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder weniger beträgt, ist der Reifen mögli-
cherweise schwer beschädigt.

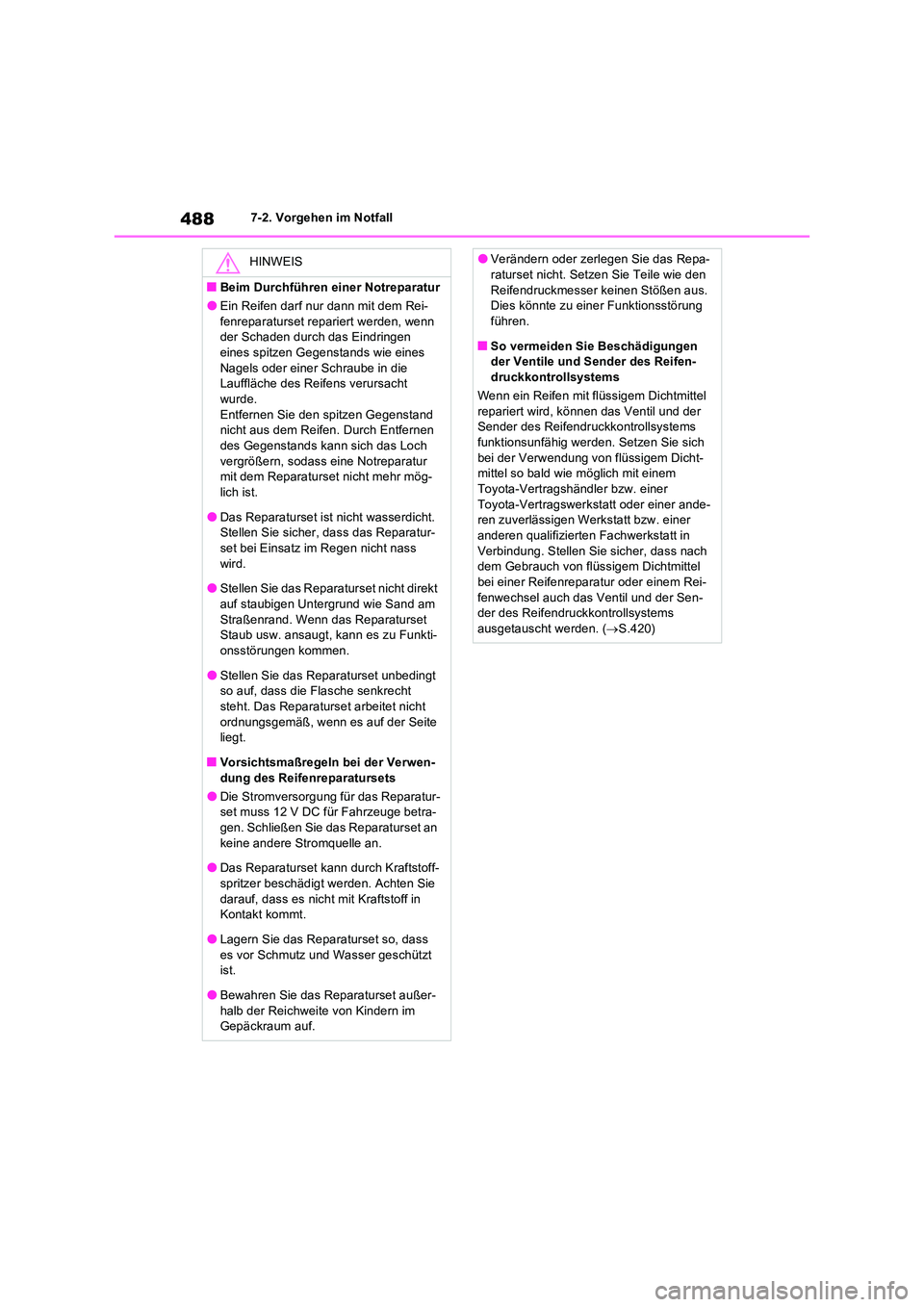

4887-2. Vorgehen im Notfall
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn der Schaden durch das Eindringen eines spitzen Gegenstands wie eines
Nagels oder einer Schraube in die Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen des Gegenstands kann sich das Loch
vergrößern, sodass eine Notreparatur mit dem Reparaturset nicht mehr mög-lich ist.
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-set bei Einsatz im Regen nicht nass
wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funkti-onsstörungen kommen.
●Stellen Sie das Reparaturset unbedingt so auf, dass die Flasche senkrecht steht. Das Reparaturset arbeitet nicht
ordnungsgemäß, wenn es auf der Seite liegt.
■Vorsichtsmaßregeln bei der Verwen-dung des Reifenreparatursets
●Die Stromversorgung für das Reparatur-set muss 12 V DC für Fahrzeuge betra-
gen. Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Kraftstoff-
spritzer beschädigt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in Kontakt kommt.
●Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt ist.
●Bewahren Sie das Reparaturset außer-halb der Reichweite von Kindern im Gepäckraum auf.
●Verändern oder zerlegen Sie das Repa-raturset nicht. Setzen Sie Teile wie den
Reifendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■So vermeiden Sie Beschädigungen der Ventile und Sender des Reifen-druckkontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel
repariert wird, können das Ventil und der Sender des Reifendruckkontrollsystems funktionsunfähig werden. Setzen Sie sich
bei der Verwendung von flüssigem Dicht- mittel so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fachwerkstatt in
Verbindung. Stellen Sie sicher, dass nach dem Gebrauch von flüssigem Dichtmittel bei einer Reifenreparatur oder einem Rei-
fenwechsel auch das Ventil und der Sen- der des Reifendruckkontrollsystems ausgetauscht werden. ( S.420)

489
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
 Halten Sie das Fahrzeug an einer sicheren Stelle auf festem, ebenem Unter-
grund an.
 Betätigen Sie die Feststellbremse.
 Schalten Sie den Schalt-/Wählhebel auf “P”.
 Schalten Sie den Einbruchsensor und den Neigungssensor (falls vorhanden)
aus. ( S.92)
 Schalten Sie das Hybridsystem aus.
 Schalten Sie die Warnblinkanlage ein. (S.454)
 Fahrzeuge mit elektrischer Heckklappe: Deaktivieren Sie das elektrische Heck-
klappensystem. ( S.164)
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit Reser-
verad)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem plat-
ten Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: S.418
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit ei nem platten Reifen kann zu irreparablen Schä-
den an Reifen und Rad führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

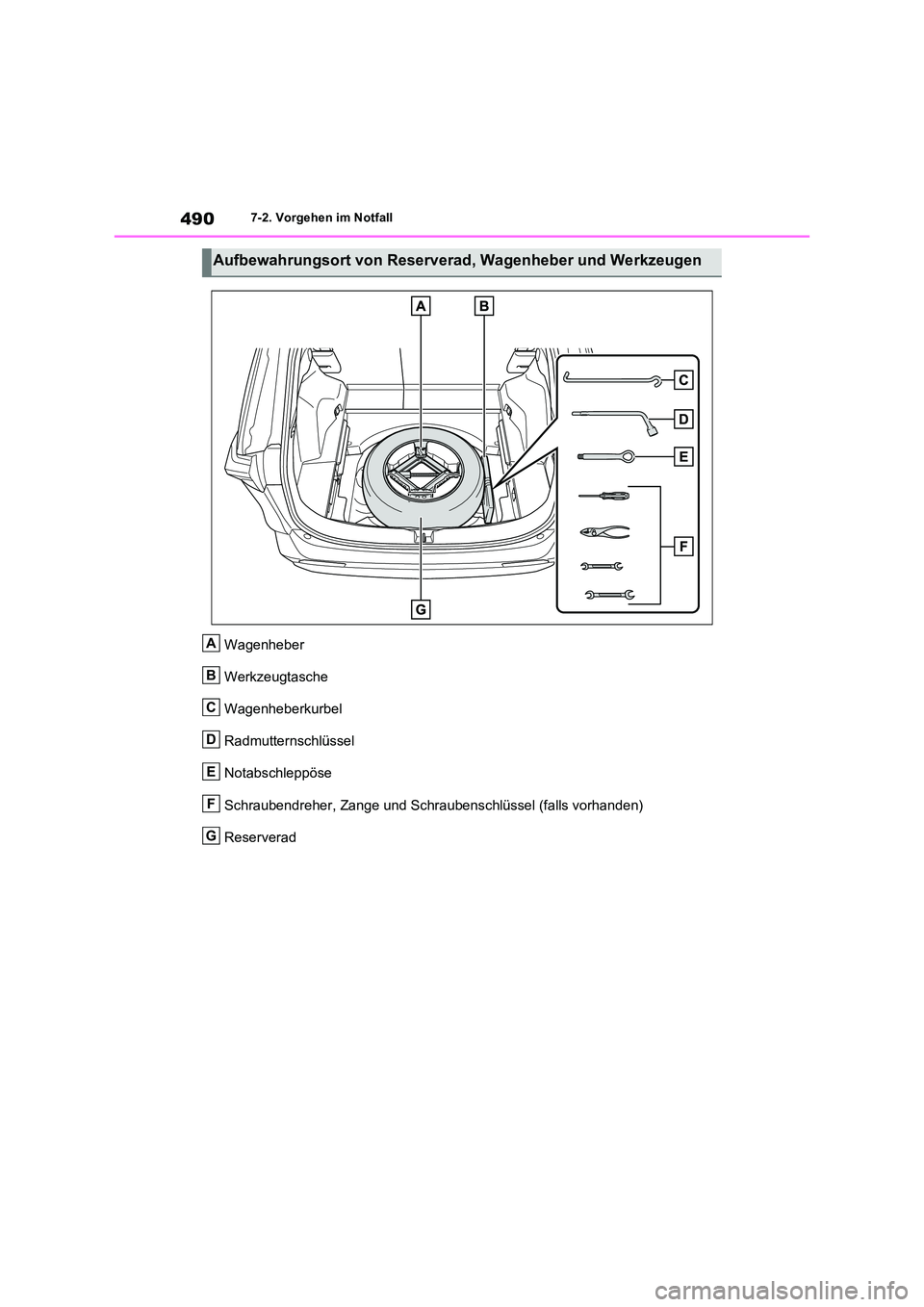

4907-2. Vorgehen im Notfall
Wagenheber
Werkzeugtasche
Wagenheberkurbel
Radmutternschlüssel
Notabschleppöse
Schraubendreher, Zange und Schraubenschlüssel (falls vorhanden)
Reserverad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
A
B
C
D
E
F
G

491
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
1 Fahrzeuge ohne normales Reser-
verad: Öffnen Sie den Gepäck-
raumboden. ( S.377).
Fahrzeuge mit normalem Reserverad:
Nehmen Sie den Gepäckraumboden
heraus.
2 Nehmen Sie den Wagenheber her-
aus.
Berühren Sie nicht den Gewindebereich des Wagenhebers, da er eingefettet ist.
WARNUNG
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichts-
maßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich vom Wagenheber fallen, was töd-
liche oder schwere Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber aus-schließlich zum Wechseln von Rädern
oder zum Aufziehen und Entfernen von Schneeketten.
●Der mit dem Fahrzeug gelieferte
Wagenheber darf nur bei Ihrem Fahr- zeug verwendet werden. Verwenden Sie ihn nicht bei anderen Fahrzeugen.
●Verwenden Sie umgekehrt auch keinen Wagenheber eines anderen Fahrzeugs bei Ihrem Fahrzeug.
●Setzen Sie den Wagenheber korrekt an dem dafür vorgesehenen Ansatzpunkt an.
●Kriechen Sie nicht ganz oder teilweise
unter das Fahrzeug, während es vom Wagenheber abgestützt wird.
●Starten Sie das Hybridsystem nicht
bzw. fahren Sie nicht los, während das Fahrzeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug nicht an, wäh-rend sich jemand darin befindet.
●Legen Sie beim Anheben keinen
Gegenstand auf oder unter den Wagen- heber.
●Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu kriechen.
●Halten Sie das Fahrzeug auf festem, fla-chem und ebenem Untergrund an, betä-tigen Sie kräftig die Feststellbremse und
schalten Sie den Schalt-/Wählhebel auf “P”. Blockieren Sie gegebenenfalls das dem defekten Reifen diagonal gegen-
überliegende Rad.
●Vergewissern Sie sich vor dem Absen- ken des Fahrzeugs, dass sich niemand
in der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhal-ten, warnen Sie diese, bevor Sie das
Fahrzeug absenken.
Herausnehmen des Wagenhe-
bers

4927-2. Vorgehen im Notfall
Nehmen Sie die Werkzeugtasche her-
aus.
1 Nehmen Sie den Wagenheber-Hal-
ter heraus.
2 Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
1 Blockieren Sie die Räder mit Unter-
legkeilen.
2 Lockern Sie die Radmuttern leicht
(eine Umdrehung).
Herausnehmen der Werkzeug-
tasche
Herausnehmen des Reserver-
ads
WARNUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger
oder andere Körperteile zwischen Reser- verad und Karosserie einzuklemmen.
Radwechsel bei einer Reifen-
panne
Platter ReifenPosition der Unterlegkeile
Vorne linksHinter dem rechten Hinter-
rad
Vorne rechtsHinter dem linken Hinterrad
Hinten linksVor dem rechten Vorderrad
Hinten rechtsVor dem linken Vorderrad
